Creo2.0中文版基础教程第六章实体特征编辑
Creo基本操作
Creo基本操作—鼠标操作
Creo基本操作—鼠标操作
按住鼠标中间滚轮拖动——旋转图形 鼠标滚轮上下滑动——放大、缩小 单击鼠标滚轮——确认/结束 点绘图图标然后单击鼠标左键——画图 按住鼠标左键拖动——选中图形 Delete——删除键
Creo基本操作—修改尺寸
第1种： 双击数值， 输入修改的 数值，点击 键盘Enter键 确认。
第2种： 1）点击修改，输入数值。
2）点击尺寸。
3）输入数值， 点√。
CrBiblioteka Baiduo基本操作—删除线段
第1种： 鼠标左键单 击线段，按 键盘Delete 删除。
第2种： 鼠标左键单 击删除段， 再点击要删 除的线段。
Creo基本操作
6.5 标注角度 6.6 修改尺寸 6.7 删除线段 6.8 画多边形及星形等特殊形状 6.9 设置参考坐标系 7.0 端点显示及封闭环检查
Creo基本操作—打开Creo Parametric 2.0
打开软件
双击
，打开 Creo Parametric 2.0 。
Creo基本操作—设置工作目录
Creo基本操作—新建、打开文件、设置系统颜色
1. 新建文件 2. 打开文件 3. 设置系统颜色
Creo基本操作—设置系统颜色
Creo基本操作—新建文件
creo2.0工程图教程
02 Creo 2.0工程图的创建与 编辑
创建工程图的步骤
打开Creo软件并进入工程图 模块。
选择合适的图纸大小和比例。
02
01
03
从模型中选择要插入的视图， 如主视图、俯视图、侧视图
等。
对视图进行必要的调整和修 改，如旋转、平移、缩放等。
04
05
添加必要的标注、注释和符 号。
视图设置与操作
01
打印预览
Creo 2.0提供了打印预览功能，用户可以在预览 中查看打印效果，以便及时调整打印设置。
工程图的打印
导出为PLT文件
Creo 2.0可以将工程图导出为PLT文件格式，这种格式的文件 可以在数控机床上直接使用。
批量打印
Creo 2.0支持批量打印工程图，可以一次性打印多张工程图 ，提高打印效率。
调整视图的方向、位置和比例，以满足工程图的要 求。
02
对视图进行剖面、局部放大等操作，以更好地展示 零部件的结构和细节。
03
使用视图管理工具，如新建、复制、删除等，对视 图进行组织和编辑。
工程图的标注与注释
使用尺寸标注工具，对零部件的尺寸进行标注。 使用符号工具，插入符合国家或行业标准的符号和标记。
更强的互操作性
为了满足跨领域协作的需求，Creo 2.0工程图可能会加强与其他 CAD软件的互操作性，实现更加无缝的数据交换。
CREO2.0基础培训教程
CREO 2.0 基础培训教程
概述
CREO是由PTC公司推出的一款三维CAD软件，旨在帮助用户快速建模并进
行产品设计。本教程将为您介绍CREO 2.0的基础功能和操作技巧，以帮助您更加
高效地使用这一工具。
安装与配置
在开始使用CREO 2.0之前，您需要安装并配置该软件，包括选择合适的安装
路径、设置用户权限等相关步骤。在完成安装后，您需对CREO 2.0进行配置，以
确保该软件可以正常运行。
基础操作
了解基本的操作方法是掌握CREO 2.0的关键。本章将为您介绍如何建立和编
辑工程、进行增量式建模、使用快捷键等重要技巧以及常用的命令和选项。
零件建模
在进行零件建模时，您需要考虑材料、构建元素等多个方面，以确保所设计的
零件能够有效地支持和承载所需的载荷。本章将为您介绍如何在CREO 2.0中进行
精准的零件建模操作，包括建立基本的零件结构、进行原型测试等步骤。
组装建模
组装建模是CREO 2.0的一个核心功能，它可以让您将多个零件组合成一个完
整的产品。在进行组装建模时，您需要注意零件之间的装配关系、协调等方面。本章将为您介绍如何利用CREO 2.0进行组装建模，包括创建组装结构、定义关键位
置等技巧。
图纸制作
图纸制作是生产制造过程中不可或缺的一部分。在图纸制作过程中，您需要了
解如何使用不同的图形表达方式来达到预期的效果。本章将为您介绍CREO 2.0的
图纸制作功能，包括如何创建视图、标注等。
高级功能
除了上述基本的操作外，CREO 2.0还具备许多高级功能，包括模拟、分析、表面建模等。本章将为您介绍如何使用这些高级功能，以扩展CREO 2.0的应用范围。
CREO2.0培训教程
CREO2.0培训教程
CREO是一款著名的三维CAD软件，它为用户提供了强大
的设计功能和工具，可以高效地完成各种设计任务。为了能够充分发挥CREO的优势，我们有必要进行相关的培训教程。
CREO2.0培训教程是一个全面的学习课程，它覆盖了CREO 软件的各个方面，从基本操作到高级设计技巧，包括建模、装配、绘图和分析等基本设计领域。以下是CREO2.0培训教程的详细介绍。
基础课程
在基础课程中，我们将介绍CREO软件的基本操作。首先，我们将介绍CREO的用户界面。这包括菜单栏、工具栏、状态
栏和窗口配置等。我们还将介绍CREO的快捷键和指令，这对
于提高生产力和效率至关重要。
接下来，我们将了解如何创建基本几何体形。这包括创建点、线、圆、曲线、多边形、椭圆和曲面等。我们还将介绍如何进行几何体形操作，包括拉伸、旋转、缩放、反转和删除等。
在此基础上，我们将逐步介绍如何创建实体模型和表面模型。我们将介绍如何创建原始实体和基本特征，如凸台、圆柱体、锥形、球体和圆环等。此外，我们还将介绍如何使用草图工具、泊松分布和曲线以及手动操作等方法来创建表面模型。
高级技巧
在高级课程中，我们将介绍如何使用CREO软件的高级功
能和技巧。
首先，我们将介绍如何使用装配工具，进行组件和部件的创建和组合。这包括使用插入零件和插入装配等工具，如何设置组件接口和约束，以及如何进行组装分析等。
我们还将介绍如何使用绘图工具。这包括运用线条、箭头、文字和比例尺等绘图元素，创建图纸和剖面图等。我们还将说明如何使用尺寸工具进行标注和测量、如何创建注释和标题等。
Creo基本操作
Creo基本操作—选中及删除对象
选中图形： 按住鼠标左键 画出矩形框。
将矩形框内所 有图形选中。 （或者鼠标左 键单击选中单 个图形。）
按下键盘上 Delete键删除 选中图形。
取消选中： 单击鼠标左键 取消选中
Creo基本操作—镜像
1. 选中 镜像对 象
3. 点击 中心线
2. 点击 镜像
Creo基本操作—尺寸标注
Creo基本操作—画多边形及星形等特殊形状
1. 点调色 板
3. 在指定位置 单击鼠标左键
2.鼠标左键双 击侧六边形
Creo基本操作—画多边形及星形等特殊形状
输入旋转角度 输入多边形边长
按住鼠标左键拖动旋转 按住鼠标左键拖动改变大小
Creo基本操作—设置参考坐标系
1. 点击坐标系
2. 鼠标左键单 击将坐标系放 在指定位置 按中间滚轮确 定。
Creo基本操作
6.5 标注角度 6.6 修改尺寸 6.7 删除线段 6.8 画多边形及星形等特殊形状 6.9 设置参考坐标系 7.0 端点显示及封闭环检查
Creo基本操作—打开Creo Parametric 2.0
打开软件
双击
，打开 Creo Parametric 2.0 。
wk.baidu.com
Creo基本操作—设置工作目录
Creo基本操作—新建、打开文件、设置系统颜色
cero2.0基础知识
课程目标
功能介绍 软件特点 介面操作 基本流程 文件管理
发展史
主要模块简介
1.1 creo发展史
Creo：美国参数技术公司(Parametric Technology Corporation，PTC)开发的机械产品设计软件 PTC成立于1985年，1988年发布 Pro/E 1.0，三维设计进
用同样的方法建立杯口内外缘的 圆角特征,大小为R1
至此完成第一个bottle零件
请注意体会特征组成零件的特性
保存零件
点击
按钮保存零件
零件保存到哪里了？当然是工作目录下，也就是 bottle文件夹下面
建立杯盖零件
参照前面的方法，用旋转特征建立杯盖零件 cap，草图定义和完成的情况如下图 完成零件建立后同样保存cap零件
建立装配
接下来我们建立组装件(把瓶身和瓶盖组装起来) 点击菜单【文件】-【新建】,选择Assembly(装配), 输入名称 asm_bottle, 取消使用缺省模板
确定后选择 mmks_asm_design
建立装配
进入装配件asm_bottle窗口(窗口标题栏
为”ASM_BOTTLE(ACTIVE活动的)”) ,此时的界面为装配界面, 和零件界面大致相同,只有个别菜单和工具栏不同
中心线
建立第一个特征
用直线绘制轮廓
建立第一个特征
creo2.0基础培训教程
◆旋转（Revolve）： 截面沿一中心线旋转出实体。
◆扫描（Sweep）： 截面沿着一条轨迹线扫出一实体特征。
◆混合（Blend）： 将多个截面按指定的方式连成一个实体
四、LED显示器设计
2.2 拉伸 拉伸：生成实体、切除实体、薄壁、曲面
四、LED显示器设计
2.3 旋转 旋转：生成实体、切除实体、薄壁、曲面
注意事项： ➢ 有旋转轴 ➢ 第一条中心线为旋转轴。 ➢ 截面必须为封闭曲线。 ➢ 截面所有元素必须在旋转轴的一侧。
封闭
旋转轴
旋转轴
四、LED显示器设计
2.4 扫描 扫描：生成实体、切除实体、薄壁、曲面
注意事项： ➢ 轨迹线弯度太小或相交都无法产生扫描特征 ➢ 截面不可互相交错
轨迹线
恒定截面：
截面
基准轴： 穿过：通过选择的参照。 法向：垂直选择的参照。 相切：与选择的参照相切 注： 1）轴可以调整大小； 2）轴可以重新命名
四、LED显示器设计
基准点： 在曲线或边上。 在曲面上。 偏移曲面。 在顶点上。 偏移坐标系。 域点 注：点可以重新命名
基准坐标系： 坐标系分为三种： 笛卡尔坐标系； 圆柱坐标系； 球坐标系 创建方法： 参照偏移
分类： ➢ 零件图。 ➢ 部组件图。
ThTahnaknykoyuo!u!
四、LED显示器设计
2、零件设计
Creo2.0完全学习手册
Creo2.0完全学习⼿册Creo2.0完全学习⼿册
1 Creo 2.0⼊门
1.1 Creo
2.0简介
1.1.1 Creo
2.0的设计模式
1.1.2 Creo核⼼概念
1.1.3 Creo主要应⽤模块
1.1.4 Creo主要优点
1.2 Creo Parametric
2.0⼯作界⾯
1.2.1 Creo Parametric 2.0的初始界⾯
1.2.2 Creo Parametric 2.0的⼯作界⾯
1.3 ⽂件操作
1.3.1 实战—设置⼯作⽬录
1.3.2 实战—新建⽂件
1.3.3 实战—打开⽂件
1.3.4 实战—保存⽂件
1.3.5 实战—备份⽂件
1.3.6 实战—关闭⽂件
1.3.7 实战—拭除⽂件
1.3.8 实战—删除⽂件
1.4 视图操作
1.4.1 视图选项卡
1.4.2 设置视图显⽰
1.4.3 实战—设置常⽤视图
1.4.4 实战—设置模型显⽰
1.4.5 实战—⿏标调整视图
1.5 综合实战—创建螺钉零件
2 草图绘制与编辑
2.1 草绘模式
2.1.1 草绘模式简介
2.1.2 进⼊草绘模式
2.2 设置草绘模式
2.3 绘制图元
2.3.1 绘制点和坐标系
2.3.3 绘制直线和中⼼线
2.3.4 实战—绘制U型垫⽚草图
2.3.5 绘制矩形
2.3.6 实战—绘制⾯板零件草图
2.3.7 绘制圆和椭圆
2.3.8 实战—绘制底座零件草图
2.3.9 绘制圆弧
2.3.10 实战—绘制不同类型的圆弧2.3.11 绘制样条曲线
2.3.12 实战—样条曲线绘制⼿柄轮廓2.3.13 调⽤“调⾊板”绘制图形
2.3.14 实战—调⾊板绘制正六边形2.3.15 绘制构造线
CREO20培训教程
CREO2.0培训教程
一、引言
CREO是一款功能强大的3D设计软件，广泛应用于产品设计和制造领域。本文档旨在为您提供CREO2.0的基础培训教程，帮助您快速上手并掌握软件的基本操作。
二、软件安装与启动
1.软件安装：请从官方网站或其他可信渠道CREO
2.0安装包，并按照提示完成安装过程。
2.软件启动：安装完成后，在桌面或开始菜单中找到CREO2.0的图标，双击即可启动软件。
三、界面与基本操作
1.界面布局：CREO
2.0的界面主要由菜单栏、工具栏、浏览器、绘图区、状态栏等组成。
2.基本操作：在绘图区，您可以使用鼠标进行旋转、平移、缩放等操作，以便更好地观察和编辑模型。
四、草图绘制
1.绘制直线：在工具栏中找到“直线”工具，并在绘图区绘制所需的直线。
2.绘制圆：在工具栏中找到“圆”工具，并在绘图区绘制所需的圆。
3.绘制矩形：在工具栏中找到“矩形”工具，并在绘图区绘制所需的矩形。
4.尺寸标注：在工具栏中找到“尺寸”工具，并在绘图区标注所需的尺寸。
五、特征建模
1.拉伸：在工具栏中找到“拉伸”工具，选择草图并设置拉伸参数，即可创建拉伸特征。
2.旋转：在工具栏中找到“旋转”工具，选择草图并设置旋转参数，即可创建旋转特征。
3.扫描：在工具栏中找到“扫描”工具，选择轨迹和草图，并设置相关参数，即可创建扫描特征。
4.倒角：在工具栏中找到“倒角”工具，选择边线并设置倒角参数，即可创建倒角特征。
六、装配设计
1.新建装配文件：在菜单栏中选择“文件”-“新建”-“装配”，即可创建一个新的装配文件。
2.导入零件：在菜单栏中选择“插入”-“共享”-“组件”，选择所需的零件文件，即可将零件导入装配文件。
CreoParametric2.0基础零件特征基本操作
“拉伸”控制面板包含3个上滑面板，分别单击“放 置”、“选项”和“属性”标签可以将其展开
此为“放置”上滑面 板，单击其中的“定 义”按钮，可定义新 的草绘剖截面，或者 对已经存在的剖截面
草图进行编辑
此为“选项”上滑 面板，使用该面板 可指定草绘剖面向 两侧延伸的方式和
各自的深度值
此为“属性”上滑面板， 使用该面板可指定拉伸 特征的名称，该名称被 显示在模型树中。此外， 单击按钮可以在Pro/E 浏览器中查看特征的说
创建旋转薄壁实体，此时可输入薄壁厚度值 和设置薄壁生成方向
3.3 扫描特征
扫描特征是将草绘截面沿着 指定的轨迹进行扫描而生成 的特征，图中显示了3个使用 扫描特征创建的模型。相对 于拉伸或旋转特征，创建扫 描特征时除了必须定义截面 图形外，还必须定义轨迹
• 3.3.1 扫描特征介绍
效果同拉伸特征
明性信息。
拉伸为实体，创建实体形式的拉伸特征
拉伸为曲面，创建曲面形式的拉伸特征
拉伸方式选项，用于设置拉伸形式和深度
深度值输入框，从草绘平面开始以该值为指定深度进行拉伸 切换拉伸方向 去除材料，用来对已有特征进行切除，可通过方向 切换按钮设置切除方向 加厚草绘，即拉伸薄壁实体，可输入厚度值框和设 置壁厚方向
转角度值
“属性”上滑面板： 使用该面板可以 指定旋转特征的 名称，默认为
“旋转_1”
CREO2.0基础培训教程
CREO2.0基础培训教程
CREO 2.0是一款先进的三维建模软件，广泛应用于航空航天、机械制造、汽车工业等领域。为了帮助广大用户熟悉CREO 2.0的基本操作和功能，许多培训机构和企业都推出了相关的培训教程。本文主要介绍CREO 2.0基础培训教程的内容和重点。
一、教程内容
CREO 2.0基础培训教程主要包括以下内容：
1. CREO
2.0软件介绍：简要介绍CREO 2.0软件的特点和优势。
2. 软件安装与配置：详细介绍CREO 2.0软件的安装和配
置方法。
3. 绘图基础：介绍CAD绘图相关的基本知识，如坐标系、图层、线型等。
4. 零件建模：介绍零件建模的基本流程和相关工具，包
括绘图、剪切、旋转、修整等操作。
5. 零件装配：介绍零件装配的基本流程和方法，包括零
件约束、动画和分析等。
6. 制图：介绍制图的基本方法和要求，包括视图投影、
标注、尺寸等。
7. 个性化设置：介绍如何针对个人喜好和实际需求进行软件界面和功能的自定义设置。
二、教程重点
CREO 2.0基础培训教程的重点在于让学员掌握以下基本技能：
1. 独立完成基本绘图：学员应该熟练掌握CAD绘图的基本知识和工具，能够独立完成简单的零件和装配图。
2. 零件建模的基本流程：学员应该掌握针对不同形状和尺寸的零件选择合适的建模工具和操作方法，能够独立完成相对复杂的实体建模任务。
3. 零件装配的基本流程：学员应该理解零件装配的概念和原理，掌握常用的零件约束方式和装配方法，能够独立完成简单的装配任务。
4. 制图的基本技能：学员应该掌握视图投影、标注、尺寸等制图基本技能，能够独立完成简单的图纸制作任务。
creo2.0总结剖析
Creo2.0
学习总结：
1.
“修剪、合并、延伸、偏移、相交、加厚、实体化
”等编辑命令只能用于曲面。
2.
“实体化”命令只能用于合并后的曲面。
3.
我们可以用“边界混合”创建曲面然后用“加厚”曲面为实体，得到可用的实体。
4.
“实体自由成型”可以创建例如饮料瓶底的底座凹面。
5.
“修饰螺纹”可以创建用于工程图的螺纹显示方式，而不是螺旋形的螺纹。
6.
“修饰槽”可以创建实体上的产品铭牌或文字注释。
7.
“指定区域”可以创建实体上一部分指定区域。
8.
利用“关系”创建尺寸约束。
9.
创建“基准曲线”如上文件
quxian.ibl
（只限英文名称）
。
10.
利用
Pro-E(Creo2.0)
创建的零件可以保存为
IGES
（
*.iges
）或
STEP(*.stp)
格式，这样就可以
在
Pro-E
低版本和
SolidW orks
里打开了
,
但是不能修改（
3D
模式转换）
。
11.
“螺旋扫描”和“旋转混合”要建立中心线。
12.
“扫描混合”和“混合、旋转混合”的各个截面图元的段数要相等。一点可以和任意图
元混合，三角形可以用混合顶点或打断与多边形混合。
13.
创建“筋”时，截面需与依附实体相交且图元为开放的。
14.
装配时可用“全局干涉”检查设计零件的装配合理性和是否存在冲突。
15.
创建工程图
2D
截面时，可以现在
3D
模型下的“视图管理器”中建好各个剖切视图，然
后在工程图中再选择“截面”的各个剖切视图。
16.
工程图里的“详细视图”即为“局部放大视图”
。
17.
工程图里创建好的二维视图可以保存为“
DXF
（
*.dxf
）格式，这样就可以在
Auto-CAD

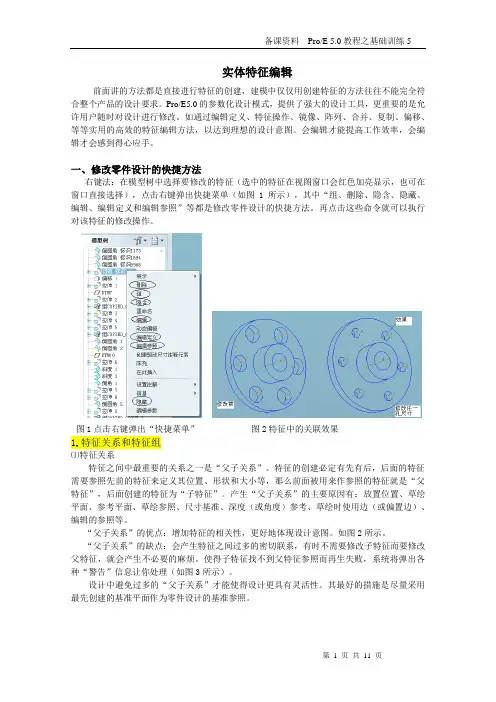

Proe第6章 特征编辑与操作
第6章特征编辑与操作
一、修改零件模型
在Pro/E中，用户可对完成的或正在建立中的模型进行修改或重定义。
