直流屏调试报告

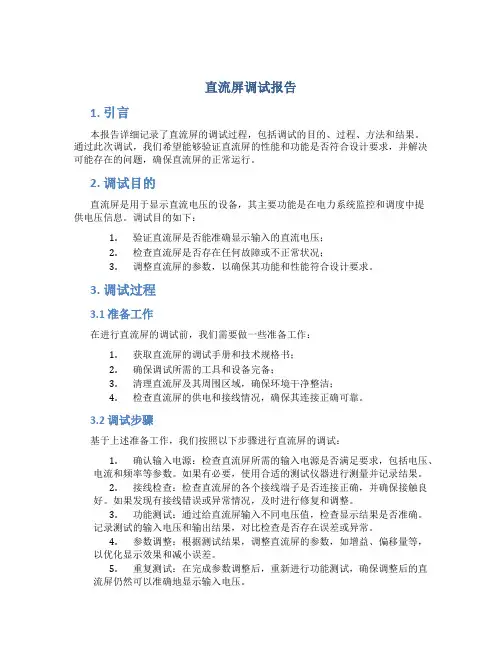

直流屏调试报告1. 引言本报告详细记录了直流屏的调试过程，包括调试的目的、过程、方法和结果。
通过此次调试，我们希望能够验证直流屏的性能和功能是否符合设计要求，并解决可能存在的问题，确保直流屏的正常运行。
2. 调试目的直流屏是用于显示直流电压的设备，其主要功能是在电力系统监控和调度中提供电压信息。
调试目的如下：1.验证直流屏是否能准确显示输入的直流电压；2.检查直流屏是否存在任何故障或不正常状况；3.调整直流屏的参数，以确保其功能和性能符合设计要求。
3. 调试过程3.1 准备工作在进行直流屏的调试前，我们需要做一些准备工作：1.获取直流屏的调试手册和技术规格书；2.确保调试所需的工具和设备完备；3.清理直流屏及其周围区域，确保环境干净整洁；4.检查直流屏的供电和接线情况，确保其连接正确可靠。
3.2 调试步骤基于上述准备工作，我们按照以下步骤进行直流屏的调试：1.确认输入电源：检查直流屏所需的输入电源是否满足要求，包括电压、电流和频率等参数。
如果有必要，使用合适的测试仪器进行测量并记录结果。
2.接线检查：检查直流屏的各个接线端子是否连接正确，并确保接触良好。
如果发现有接线错误或异常情况，及时进行修复和调整。
3.功能测试：通过给直流屏输入不同电压值，检查显示结果是否准确。
记录测试的输入电压和输出结果，对比检查是否存在误差或异常。
4.参数调整：根据测试结果，调整直流屏的参数，如增益、偏移量等，以优化显示效果和减小误差。
5.重复测试：在完成参数调整后，重新进行功能测试，确保调整后的直流屏仍然可以准确地显示输入电压。
3.3 调试记录在整个调试过程中，我们仔细记录了每一步的操作和结果，包括：•测试日期和时间；•测试的输入电压和输出结果；•直流屏的参数调整步骤和结果。
这些记录将有助于我们在调试结束后进行总结和分析，并对可能存在的问题进行进一步研究和解决。
4. 调试结果通过以上调试步骤，我们获得了以下调试结果：1.直流屏能够准确显示输入的直流电压，误差在可接受的范围内；2.经过参数调整，直流屏的显示效果和稳定性得到了显著改善；3.未发现直流屏存在任何故障或不正常状况。

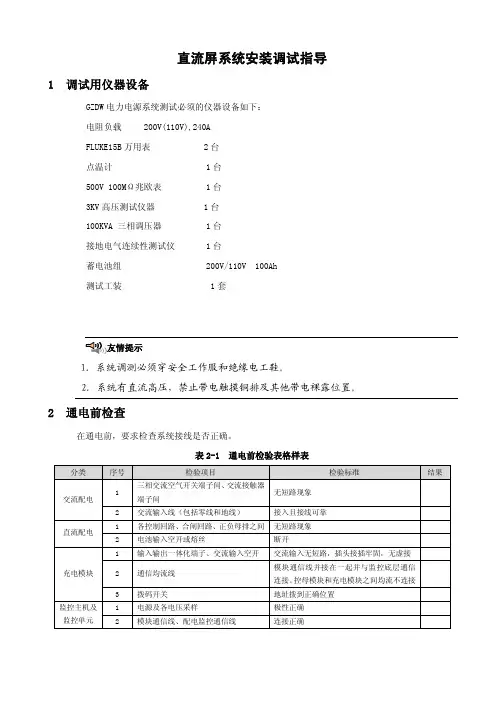

直流屏系统调试指导
6
序检查
母线和导线的连接相序应符合规范及图纸的要求。（ （黄）、（绿）、C N
PE / /（红）、 （蓝）、 （黄绿）、正（棕 红）、负（蓝 黑）；以上指
功率线的颜色；信号线颜色不作要求。）
应符合设计图纸及有关电器使用说明书的要求设计安装时要严格按器 7 操作机构的操作方向及指示的检查
件使用说明书要求执行。
5.1 分步调试
步骤一：交流配电部分的通电调试
把柜内市电的三相交流空气开关、各个充电模块的空气开关都打在断开的位置，监控模块的开关
（在监控模块背面）也打在“OFF”的位置，断开所有负载。
合上外部的交流配电开关，将用户引入电源开关接通，测量对应交流输入空开的引入端，应该有
正常的 380V 交流电压（线电压），且每相电压差值相对较小。正常则可将对应交流输入空开合闸。
电池巡检
电池节数
末端电池
默认值 01 依实际情况设定 无 5.0V 自动 100AH 10H 10H 200V 253V 242V 依实际情况设定 280V 200V 260V 200V 242V 200V 220V 30K MODBUS 增强型具有此项功能 默认有 18
正确无遗漏 位置正确无遗漏 正确无遗漏 位置正确无遗漏 齐全无遗漏 粘贴正确无遗漏 齐全正确无遗漏 粘贴正确无遗漏 正确无遗漏 安装正确无遗漏 型号正确装配紧固到位 型号正确装配紧固
告警消音开关 机箱体结构 监控系统 前门、后门 侧门 装 接触器 配 熔芯规格 各面板指示灯 工 蜂鸣器 艺 防雷器 各联接件 各装配螺钉 各固定丝孔 布线扎线 母排、接地排 压线端子 各功率接点
三相交流空气开关端子间、交流接触器 无短路现象
端子间
交流输入线（包括零线和地线）
直流屏调试注意要
一、主要配置：1路进线，2只充电模块，PLC，触摸屏，交直流单元，电池巡检单元，降压装置（成套），单向二极管，控母分流器，电池分流器，平衡电阻，24V电源，蓄电池，交流进线开关，电池进线开关，保险丝，合母电压表，控母电压表，控母电流表，等。
（例如20160311深圳65AH110V项目）MCGS界面设置工作参数：交流电压上限：264V，下限：176V均充电压：124V 控母电压上限：121V，下限：98V浮充电压：121V, 合母电压上限：136V，下限：98V均充转浮充电流：1A 单体电池上限：15.5V，下限：10.8V浮充转均充电流：2A 对地压差：50V均充时间：360分通讯站号：2浮充时间：90分恒充电流：6.5A系统设置交流配置：分流器配置：交流输入路控母分流器：30A电池配置电池分流器：30A巡检数量模块配置电池容量数量单节电压电流电池检测提示类型时间直流屏一般调试步聚看图——查元器件型号——查线（主电路、控制电路各元件所取电源线）——送电（确认）——电压及显示——24电源及电源模块指示灯——充电模块、CPU、各检测单元——电压、电流检测（注意电压等级、电压正负，充、放电电流，加电阻负载注意电阻大小调节）——2只平衡电阻起到控母对地缘绝平衡——查报警（画面——实时数据库——报警组），PLC——主程序—报警（可查）——后台通讯测试——通信规约二、主要配置：2路交流进线，2只充电模块，1只SMC03监控模块，降压硅链1台，硅链控制继电器，二极管，控母分流器，控母电流采样传感器，电池电流采样传感器，（例如20160310Y一开40AH一套）SMC03参数设置：浮充242~243V，均充248~250V电池容量40AH均充限流：系数40*0.1转换电池系数电池容量小系数大均充限时10H定时均充30D合母过压报警255V控母过压报警242V硅链级数7级（3个控制继电器，8421码）模块通信调试要点：试硅链动作（看控母电压变化），浮充电压调低，均充电压调高，看充、放电电流（注意控母电流与电池电流采样接线不要接反，加负载电阻60~70欧姆，220V/70Ω，约3.5A），降压硅链：DC110V选**A/20V，DC220V选**A/35V。
直流屏调试指导
直流屏调试需要注意的问题
整条元器件位置
工作原理：
利用充电机将交流逆变
通过交流采集模块，直流采集模块，开关量采集模块，巡检采集模块，采集电流，电压，开关量装填，采集模块与监控主机通过通讯将采集到的信息传输到监控显示上
第一部分：直流调试步骤
具体操作如下：
1 电池线接入：（电池线接入需将充电机开关断开，后插入保险，禁止打开充电机开关接线
2、检查交流输入是或否在允许范围内
合交流开关
打开充电机开关
绝缘检测：绝缘接地（用自制的电阻大于4K）
监控模块报警：。
直流屏调试报告
直流屏调试报告一、引言直流屏是一种用于显示数字和字符的显示器件，广泛应用于各种电子设备和工业控制系统中。
本文档旨在记录直流屏的调试过程和结果，以便于更好地理解和解决相关问题。
二、调试目标在进行直流屏调试之前，我们需要明确调试的目标和要求，以便于有针对性地进行调试工作。
本次直流屏调试的目标如下：1. 确保直流屏能够正常显示数字和字符；2. 验证直流屏的亮度和对比度是否符合要求；3. 检查并解决可能存在的显示异常问题；4. 测试直流屏的响应速度和稳定性。
三、调试步骤1. 准备工作在开始调试之前，首先要确保所有连接线正确连接，电源和信号输入正常供应。
同时，检查直流屏的电源和驱动电路是否正常工作，确保环境条件符合直流屏的工作要求。
2. 调试显示功能连接直流屏到适当的信号源，并通过相应的控制方式发送指令和数据。
验证直流屏是否正确显示数字和字符，检查显示的准确性和清晰度。
如果有显示异常问题，首先检查信号源和发送的指令是否正确，如果没有问题，则可能存在直流屏本身的故障。
3. 调整亮度和对比度适当调整直流屏的亮度和对比度，以获得最佳的显示效果。
根据具体的应用场景和光照条件，调整亮度和对比度可以提高直流屏的可视性和易读性。
4. 检查显示异常问题如果在前述步骤中发现直流屏存在显示异常问题，可以按以下步骤进行排查：a. 检查信号源和指令是否正确，确保发送的数据和指令准确无误；b. 检查直流屏的连接是否松动或损坏，重新连接并检查是否解决问题；c. 如果直流屏有后台配置选项，检查配置是否正确，并尝试重新配置；d. 如无法解决以上问题，可能需要联系直流屏的制造商或技术支持团队进行更进一步的故障排查。
5. 测试响应速度和稳定性通过发送快速变化的信号或指令，测试直流屏的响应速度和稳定性。
观察是否存在显示延迟、闪烁或其他异常问题，并记录测试结果。
四、调试结果根据以上调试步骤，本次直流屏调试的结果如下：1. 直流屏能够正常显示数字和字符，显示准确性和清晰度符合要求；2. 亮度和对比度调整到了最佳状态，适应了当前环境条件；3. 没有发现显示异常问题，信号源和指令正确，连接稳定性良好；4. 测试结果显示直流屏具有良好的响应速度和稳定性，没有发现延迟和闪烁等问题。
直流屏安装调试及维护服务办法
直流屏安装调试及维护服务办法一、服务人员的基本要素（一）微笑是服务人员做好工作的前提1、尊重你所接触的每一个用户，你只有尊重别人，自己才可能受到尊重。
2、微笑的意思是：我很高兴，我很喜欢你。
它传递了愉悦、友好、谦恭、和蔼的信息。
3、微笑应是服务人员的“常规表情”，微笑是善意的标志，友好的使者，成功的桥梁。
它可以以柔克刚、以静制动、沟通感情，融洽气氛、缓解矛盾、消融“坚冰”。
4、离顾客15步时要保持微笑，5步时要主动问候。
要像对待自己的亲人一样对待顾客。
5、这是一个两分钟的世界，你只有一分钟展示给人们你是谁，另一分钟让他们喜欢你。
6、让微笑发自内心，自然而真诚，当你在微笑的时候，你的眼睛也要“微笑”。
7、当顾客看到你真诚、愉快的笑脸时，他们就会体验到一种友好、融洽、和谐的欢乐气氛，并因此而深受感染，乐在其中！8、永远不要与顾客争执，凡事对事不对人，“举手不打笑脸人” ，“一笑消怨愁”。
9、“笑一笑,十年少” 有益身心健康，还可能有意外收获。
10、对一些刁蛮跋扈的用户注意要不卑不亢。
（二）充足的准备工作1、目标和方向的确定，远远比速度更重要。
2、做好准备，蓄势再发。
（三）与领导多沟通。
1、电话随时保持畅通。
2、除非你想担当起此责任，否则你就汇报。
（四）安全第一1、通电前必须确认无短路、无危险，2、断电前必须确认对用户系统安全运行无影响或征得用户同意。
3、尽量避免带电操作。
（五）有团队意识1、遇到不能解决的问题可诚恳地多方寻求帮助。
2、手脚勤快，有眼色，在生活和工作中尽量去帮助需要帮助的人。
（六）勤学习，勤记录。
1、充分熟知你所要服务的产品2、用心总结经验教训，你就是专家3、常做记录，以便事后查阅（七）每一件工作都要做到善始善终，追求尽善尽美。
1、每一个人都应该为自己的所作所为负责任。
2、常给别人带来麻烦的人是不会受到欢迎的。
3、只有现在把自己的手头工作干好了，明天才能干更有意义的工作。
（八）工作时保持良好的精神状态。
直流屏调试过程图片.
直流屏调试需要注意的问题整条元器件位置工作原理:正常情况下,直流系统运行的并联浮充状态,及整理模块(充电机 ,负载,蓄电池并联工作, 整流模块除了给直流负载供电外, 还为蓄电池提供浮充电流;当市电断开时,整流模块停止工作,由蓄电池给直流负载供电, 维持设备的正常工作;市电恢复后,整流模块重新给通信设备供电,并对蓄电池进行充电,补充消耗的能量。
(1 正常情况下, 由充电单元对蓄电池进行充电的同时并向经常性负载 (继电保护装置、控制设备等提供直流电源; (2当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸时,由充电单元和蓄电池共同提供直流电源; (3当变电所交流中断时,由蓄电池组单独提供直流电源。
通过交流采集模块,直流采集模块,开关量采集模块,巡检采集模块,采集电流,电压,开关量装填,采集模块与监控主机通过通讯将采集到的信息传输到监控显示上直流屏参数设置:英可瑞设置密码:12345 万能密码:02051交流电压设置报警:交流过压:220X1.15= 253v 欠压设置:220X0.85 =187V控制母线过压:额定电压 X1.1 = 220 X1.1 = 242 控制母线欠压:额定电压 X0.9 =220VX0.9 = 198V合闸母线电压:额定电压 X1.2 = 220X1.2 = 264 合母低压:额定电压 X0.9 = 220X0.9 =198 电池的充电方式:均充 , 浮充浮充电压为:108X2.25V = 243.0 均充电压:108X2.35 =253.8V浮充电池电压范围:2.23-2.28 V控制电压为:221V电池容量为所装电池的额大容量,充电限流值为电池充电的最大电流,防止过大电力充电对电池造成危害,一般阀控式铅酸电池设置为:0.1CA (C 为电池额定容量 ,电池的均充完成后自动转到浮充状态, 电池充电程序要求小于某一电流后在再均充3小时转到浮充。
“复仇给转换电流”设置为 0.01CA ; 一般的免维护电池如果长时间工作在浮充状态电池储备的能量会逐步减少, 因而要求每个一段时间对电池接线均充以补充电池损失的容量, 确保电池处于最佳工作状态。
直流屏一般调试步骤
直流屏一般调试步骤：一、看图纸——核对元器件型号是否与图纸要求一致——查看安装、接线紧固情况。
二、检查主回路、二次回路无短路，确保接线正确，交流电源应接交流，直流电源应该接直流，强电与弱电不能搞错。
三、送电前再次确认接线正确，无致命错误。
断开模块的交流开关、电池开关、所有馈出开关、二次保险。
接通电源线（注意系统要求的电压等级，是三相三线还是三相四线），合上交流进线开关，测试交流双电源切换动作、电压、各指示灯是否正常。
四、交流部分正常后，检查一下模块接线、模块地址拔码开关是否正确。
先断开CPU、触摸屏、各监控单元的电源，合上模块上端的交流开关，观察模块启动、显示是否正常，测量模块输出电压和极性。
五、充电模块通电正常后，接通电池组测量电池组电压、极性（注意系统直流电压等级与电池组电压一致，电池开关上下极性一定要一致）。
测量合母、控母电压和极性观察电压表显示是否正常。
六、依次合上各馈出开关，测量相对应直流输出端子电压和极性，并观察各回路指示灯是否正常。
七、以上主回路测试均正常后，接通CPU、触摸屏、各监控单元电源。
PLC和触摸屏画面的程序写入，根据报警信息，查找相应故障，逐一排除故障。
八、一些参数的设置，浮充、均充电压设置，交流电压上下限设置，控母、合母电压上下限设置，单体电池电压上下限设置，电池容量、节数、电压设置，控母分流器、电池分流器值设置，等等。
九、测试硅链动作（手动和自动），看控母电压变化。
加负载电阻（注意电阻值的大小）看充电、放电电流（注意屏幕显示与表计显示是否正常），注意控母电流与电池电流采样、不能搞错。
十、测试各种报警功能是否正常。
交流采样，控母、合母采样，-M对地电压、控母电流、电池电流采样，控母正负对地绝缘，电池巡检采样，各报警功能需逐一仔细测试。
十一、测试后台通讯是否正常，通信规约的定义描述、资料整理，整个调试过程结束。
直流屏现场调试指导书
直流屏现场调试指导书现场安装调试检验项目及其规程一．引用依据本文件规定了GZDW型微机控制高频开关直流电源柜现场安装调试检验项目，应达到的标准以及检验方法。
引用国家，行业有关的技术标准如下：1.DL/T459-2000 《电力系统直流电源柜定货技术条件》2.GB/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》3.DL/T 5044-2004《火力发电厂、变电所直流系统设计技术规定》4.DL/T459-2000 《电力系统直流电源柜订货技术条件》5.DL/T 856-2004 《电力用直流电源监控装置》6.DL/T781-2001 《电力用高频开关整流模块》7.DL/T5120-2000 《小型电力工程直流系统设计规程》8.DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》二．使用仪器、工具标准数字万用表一台、负载性电阻若干只、一字螺丝刀一把、十字螺丝刀一把、剪钳一把、活动扳手、电烙铁等。
三．现场安装调试检验项目：1．一般检查2．绝缘试验3．充电机、表计校调4．系统现场参数设置5．告警及保护功能试验6．均流试验7．显示及监测功能试验8．调节及控制功能试验9．定时均充试验10．微机交流电源中断程序试验四．现场安装调试、检验标准及方法1．系统安装直流屏的安装工序可分为基础型钢埋设、屏柜的搬运和检查、立柜、插件的安装、系统的连接、内部清扫等项。
（1）基础型钢埋设屏柜通常安装在基础上。
基础大多采用槽钢或角钢，并在土建施工时埋设好。
埋设的基础型钢应做良好接地。
接地不应少于两处。
露出地面部分应涂一层防锈漆。
如果是改造工程，原来的屏柜拆除后，应用手砂轮机将基础型钢打磨平整。
（2）搬运和检查搬运屏柜应在较好的天气进行，以免受潮。
在搬运过程中，要防止翻倒、冲击和震动。
搬到现场后，应进行开箱检查，检查设备原设计是否相符，备品是否齐全，有无损坏和腐蚀的情况。
（3）立柜立柜应在浇注基础型钢的混泥土凝固后进行。
直流屏操作说明
直流屏操作说明直流屏操作说明1.概述直流屏是一种用于显示直流电流值的设备，广泛应用于电力系统、实验室和工业控制等领域。
本文档将详细介绍直流屏的操作步骤以及相关注意事项。
2.准备工作在操作直流屏之前，请确保已将设备接入电源，并检查以下准备工作：2.1 验证电源稳定确认直流屏所连接的电源稳定，并符合设备的额定电压和电流要求。
2.2 接线检查检查直流屏与其他设备的接线是否正确连接，并确保连接紧固可靠。
2.3 保护措施操作直流屏时，应穿戴适当的安全装备，如绝缘手套和护目镜，以防止电击和其他意外伤害。
3.开机操作按照以下步骤进行直流屏的开机操作：3.1 打开电源开关将直流屏的电源开关置于“开启”位置，待设备启动完成。
3.2 设定电流值使用直流屏上的控制按钮或触摸屏，输入所需的直流电流数值，并确认设置。
3.3 输出开关确认直流屏的输出开关处于关闭状态，以确保电流不会在设置之前就开始输出。
仔细检查输出状态指示灯，确保其确实处于关闭状态。
4.调整操作根据实际需要，可以进行以下调整操作：4.1 电流范围调整使用直流屏上的调整按钮或触摸屏，可以实时调整输出的电流范围，确保符合实验或工作的要求。
4.2 电流稳定度调整通过调整直流屏上的稳定度控制按钮或触摸屏，可以使输出电流保持稳定。
根据实际情况，进行微调以达到所需的稳定度。
4.3 输出启停控制按下直流屏上的输出控制按钮或触摸屏上的启停按钮，可以手动启停输出电流。
在实验或工作中，需要暂停电流输出时，可以使用此功能。
5.关机操作在结束直流屏的使用后，请按照以下步骤进行关机操作：5.1 停止电流输出确保直流屏的输出已经停止，输出状态指示灯处于关闭状态。
5.2 关闭电源开关将直流屏的电源开关置于“关闭”位置，断开电源连接。
6.附件本文档涉及的附件请见附件页。
7.法律名词及注释7.1 直流电流直流电流是指电流方向保持恒定的电流。
与交流电流不同，直流电流的方向不会发生变化。
7.2 输出范围输出范围是指直流屏可提供的电流范围，可以根据实际需求进行调整。
直流屏的调试方法
直流屏的调试方法
1、首先检查一次和二次回路接线是否正确-主要是查致命错误，比如说弱点接口接上强电了，应该接入直流信号却接入交流信号了，还有就是短路问题。
2、避免了以上的原因，断开所有的断路器和保险，接通交流电源，测试交流双电源切换装置是否工作正常，双电源切换装置的下口电压是否正常。
3、交流部分测试正常后，依次闭合充电模块的交流开关，观察模块是否正常启动并测量模块输出电压和极性。
4、充电模块启动正常并输出电压和极性正确后，接通电池组开关及各母线开关，测量电池组开关下口、合母、控母电压和极性是否正确，并观察电压表计是否方向打翻。
5、依次接通馈出开关，分别测量馈出开关对应的端子电压和电压极性是否正确。
6、上述内容为一次回路的调试，上述步骤测量调试完毕后，接通监控电源。
7、监控上电后，观察监控显示是否正常和各个检测模块是否工作正常。
8、监控装置通电正常后，首先查看监控显示器上
的报警信息，如果有报警信息，则按照报警信息查找相关问题，如没有，则查看监控装置显示的电压值、带上负载的电流值、开关量信息等。
9、监控上的主要模拟量、开关量信息经查看并测试正常后，开始测试直流母线的绝缘报警及支路接地阻值，一般220V系统可以用25-100K电阻测试，110V系统可以用7-100K测试。
10、电池巡检测试，较好将规定路数的电池都接入电池巡检，测试整体性能，如现场条件不够，可以拿单节电池依次测试。
至此为止，调试完毕，剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
直流屏操作说明
直流屏操作说明直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
