直流系统故障及异常处理

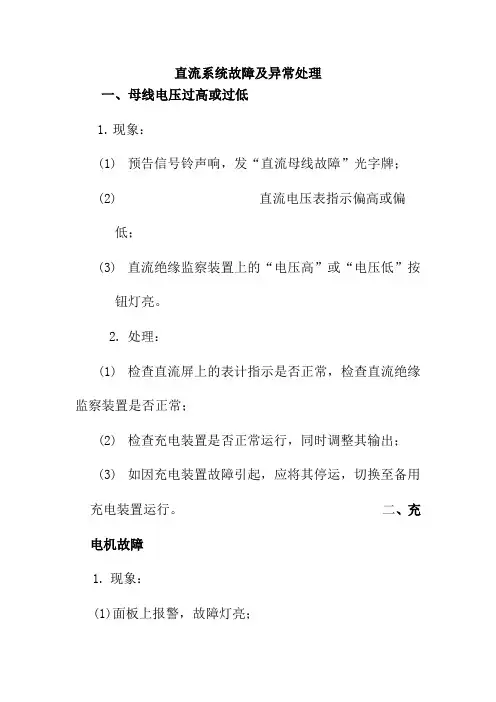

直流系统故障及异常处理一、母线电压过高或过低1.现象：(1)预告信号铃声响，发“直流母线故障”光字牌；(2)直流电压表指示偏高或偏低；(3)直流绝缘监察装置上的“电压高”或“电压低”按钮灯亮。
2.处理：(1)检查直流屏上的表计指示是否正常，检查直流绝缘监察装置是否正常；(2)检查充电装置是否正常运行，同时调整其输出；(3)如因充电装置故障引起，应将其停运，切换至备用充电装置运行。
二、充电机故障1.现象：(1)面板上报警，故障灯亮；(2)交流接触器跳闸。
2.处理：(1)如属自动稳压、稳流部分发生故障，可转换至手动调节位置运行；(2)按面板上所发信号处理仍无法恢复运行者，应将其退出运行，投入备用浮充机。
三、直流系统接地直流系统中发生两点接地时，可能会引起直流熔断器熔断或造成保护和断路器误动作，这对安全运行有极大的危害性。
1.故障现象：“直流母线故障”光字牌亮；直流系统绝缘监视装置的“绝缘降低”指示灯亮；测量直流母线正、负极对地电压，不平衡。
2.故障处理：为防止一点接地后又出现另一点接地，引起保护误动或拒动，或造成两极接地短路，烧坏蓄电池，故必须迅速消除直流系统一点接地故障。
寻找接地点的方法、原则和顺序如下：（1）寻找接地点的方法。
采用瞬时停电法寻找接地点，即瞬时拉开某直流馈线的开关，又迅速合上（切断时间不超过3S）。
拉开时，若接地信号消失，且各极对地电压指示正常，则接地点在该回路中。
（2）寻找接地点的原则。
a.对于双母线的直流系统，应先判明哪一母线发生接地；b.按先次要负荷后重要负荷、先室外后室内顺序检查各直流馈线，然后检查蓄电池、充电设备、直流母线；c.对次要的直流馈线（如事故照明、信号装置、合闸电源）采用瞬停法寻找，对不允许短时停电的重要馈线（如跳闸电源），应先将其负荷转移，然后再用瞬停法寻找接地点。
d.直流系统发生一点接地时，应立刻联系有关专业及热工人员，并取得上级同意后方可试拉电源，并且要通知运行等有关岗位做好事故预想，试拉中尽量缩短断电时间。
直流屏的组成巡检常见故障及处理
直流屏的组成巡检常见故障及处理直流屏（也称为直流配电屏）是一种用于直流电源配电系统的电力设备，因其结构稳定、操作简单、能耗低等优点而被广泛应用。
本文将详细介绍直流屏的组成、巡检常见故障及处理方法。
直流屏的组成直流屏包括直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关、布线端子等组成。
下面详细介绍一下各个组成部分的作用和特点。
直流母线直流母线是直接将直流电源输送到设备的重要部分，起着输电作用。
直流母线需具有较高的导电性能和强的耐受电流和压力的能力，因此主要采用铜材料制作。
隔离开关隔离开关是为了方便对设备进行维护或更换而设置的，通常位于直流母线的输入端或输出端，可以将直流母线与设备隔离。
断路器直流屏中的断路器主要用于保护设备的电压和电流安全，一旦发生过电压或过流时可以发生自动切断的功效。
断路器通常分为熔断器式和空气型两种，其中空气型的断路器通常适用于较大功率的设备。
电压表和电流表直流屏中的电压表和电流表用于监测设备及直流母线的电流电压数值，便于维护和管理。
继电器继电器通常用于控制直流屏内各个部件的开关状态，便于实现各种自动控制。
空气开关空气开关通常用于直流屏的开关部分，主要具有断电能力，且操作安全性高，故障率较低。
接地开关接地开关通常用于实现直流屏的接地，防止静电等因素对设备产生的影响或危害。
布线端子布线端子是直流屏中重要的组成部分，由于它有丰富的石英晶体和跳线线束，可方便灵活地在直流屏上进行布线和接线等操作。
直流屏的组成巡检为了确保直流屏的正常运转，我们需要实施日常的组成巡检工作。
通常可以按照以下步骤进行：步骤一：拆开设备的上盖此步骤是为了方便我们进行组成部分的检查，首先需要将设备的上盖彻底拆开，以便进行下一步的巡检工作。
步骤二：检查各组成部分的工作状态在进行组成巡检的过程中，需要依次检查直流母线、隔离开关、断路器、电压表、电流表、继电器、空气开关、接地开关和布线端子等组成部分的工作状态。
艾默生直流屏常见问题处理
D预防措施： 对于HD22020-2的模块，采用以下办法进行处理：
5 49 38 27 16
5 49 38 27 16
M3× 10螺钉
华 为 P S M-A
电源
H U A W EI
? 1 23 F1 电 源
F2
4 56
F3 告 警 ?
7 89
直流采样盒
配电监控盒
监控模块
母线
问题环节
一般情况下，检查其他模拟采集信号是否正常可以定位
故障点，查阅监控模块中的电池电压数据是否一致，如
果一致说明A/D基本正常，问题在直流采样盒，测量直 流采样盒的输入和输出信号，确认是否有正常信号输出
，如果直流采样盒输出信号高于7V，则直流采样盒必坏 无疑，如果直流采样盒输出电压为0V，则检查输入信号
E解决办法：
检查监控模块设置的电池管理均充转浮充 的参数设置是否合理。 一般情况下，电池电流的检测不准可能导 致必须到均充保护时间方可转浮充，因此 有必要检查电池电流的检测是否准确无误 。
E预防措施：
•合理设置电池管理参数； •检查电流传感器是否正常。
F故障名称：监控模块频繁转换为均充 监控模块频繁转换为均充
8
76
9 1
32 4
5
E故障名称：监控模块不转浮充 监控模块不转浮充
E故障现象： 电池在均充状态下不能进入浮充状态
E原因分析：
电池由均充转浮充可以按照以下条件转出：
均充保护时间
稳流稳压均充
小电流均充时间 STOP
STOP
根据上图所示，转浮充的两个条件是：①均充保护时间到 ，②达到小电流均充电流开始计时，达到设置的延时时间 。如果后者条件没有到达，达到第一个条件才转，如果达 到第二个条件，不论条件1是否达到，均转浮充。
直流屏故障

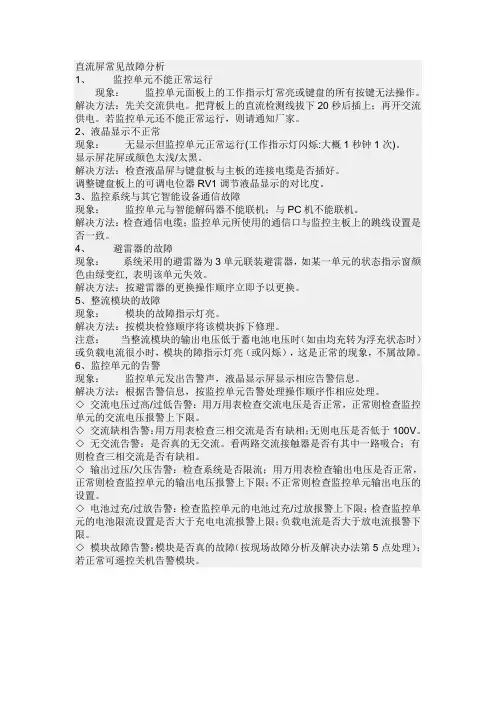

直流屏常见故障分析1、监控单元不能正常运行现象：监控单元面板上的工作指示灯常亮或键盘的所有按键无法操作。
解决方法：先关交流供电。
把背板上的直流检测线拔下20秒后插上；再开交流供电。
若监控单元还不能正常运行，则请通知厂家。
2、液晶显示不正常现象：无显示但监控单元正常运行(工作指示灯闪烁:大概1秒钟1次)。
显示屏花屏或颜色太浅/太黑。
解决方法：检查液晶屏与键盘板与主板的连接电缆是否插好。
调整键盘板上的可调电位器RV1调节液晶显示的对比度。
3、监控系统与其它智能设备通信故障现象：监控单元与智能解码器不能联机；与PC机不能联机。
解决方法：检查通信电缆；监控单元所使用的通信口与监控主板上的跳线设置是否一致。
4、避雷器的故障现象：系统采用的避雷器为3单元联装避雷器，如某一单元的状态指示窗颜色由绿变红, 表明该单元失效。
解决方法：按避雷器的更换操作顺序立即予以更换。
5、整流模块的故障现象：模块的故障指示灯亮。
解决方法：按模块检修顺序将该模块拆下修理。
注意：当整流模块的输出电压低于蓄电池电压时（如由均充转为浮充状态时）或负载电流很小时，模块的障指示灯亮（或闪烁），这是正常的现象，不属故障。
6、监控单元的告警现象：监控单元发出告警声，液晶显示屏显示相应告警信息。
解决方法：根据告警信息，按监控单元告警处理操作顺序作相应处理。
◇交流电压过高/过低告警：用万用表检查交流电压是否正常，正常则检查监控单元的交流电压报警上下限。
◇交流缺相告警：用万用表检查三相交流是否有缺相；无则电压是否低于100V。
◇无交流告警：是否真的无交流。
看两路交流接触器是否有其中一路吸合；有则检查三相交流是否有缺相。
◇输出过压/欠压告警：检查系统是否限流；用万用表检查输出电压是否正常，正常则检查监控单元的输出电压报警上下限；不正常则检查监控单元输出电压的设置。
◇电池过充/过放告警：检查监控单元的电池过充/过放报警上下限；检查监控单元的电池限流设置是否大于充电电流报警上限；负载电流是否大于放电流报警下限。
直流系统常见故障及处理措施

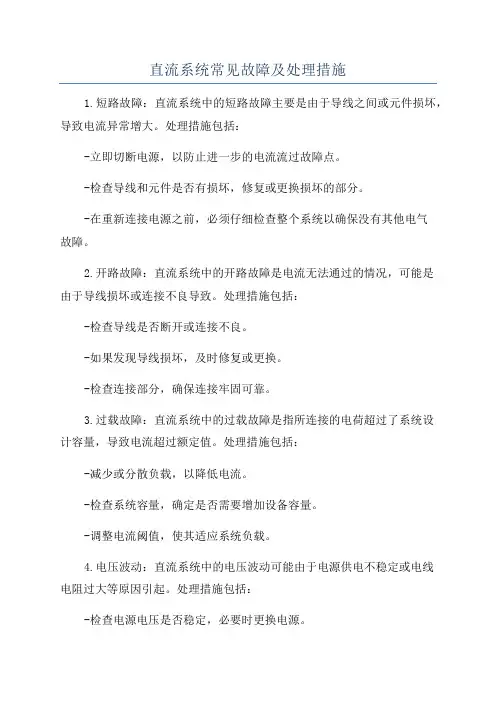

直流系统常见故障及处理措施1.短路故障：直流系统中的短路故障主要是由于导线之间或元件损坏，导致电流异常增大。
处理措施包括：-立即切断电源，以防止进一步的电流流过故障点。
-检查导线和元件是否有损坏，修复或更换损坏的部分。
-在重新连接电源之前，必须仔细检查整个系统以确保没有其他电气故障。
2.开路故障：直流系统中的开路故障是电流无法通过的情况，可能是由于导线损坏或连接不良导致。
处理措施包括：-检查导线是否断开或连接不良。
-如果发现导线损坏，及时修复或更换。
-检查连接部分，确保连接牢固可靠。
3.过载故障：直流系统中的过载故障是指所连接的电荷超过了系统设计容量，导致电流超过额定值。
处理措施包括：-减少或分散负载，以降低电流。
-检查系统容量，确定是否需要增加设备容量。
-调整电流阈值，使其适应系统负载。
4.电压波动：直流系统中的电压波动可能由于电源供电不稳定或电线电阻过大等原因引起。
处理措施包括：-检查电源电压是否稳定，必要时更换电源。
-检查导线电阻，确保其在规定范围内。
-对于较大的电荷，可以考虑增加电压稳定器来保持电压稳定。
5.电池故障：直流系统中的电池故障可能是由于电池老化、短路或渗漏等原因引起。
处理措施包括：-检查电池状态，确定是否需要更换。
-对于破损或渗漏的电池，必须正确处理和更换。
-定期检查和维护电池，保持其正常工作状态。
6.接地故障：直流系统中的接地故障主要是由于接地线路断开或接触不良引起的。
处理措施包括：-检查接地线路是否接触良好。
-检查接地电阻是否在规定范围内。
-必要时重新连接或更换接地线路。
总之，直流系统常见故障的处理措施包括及时切断电源、检查电路和元件的损坏情况、修复或更换损坏的部分、增加设备容量或调整电流阈值、检查电源稳定性和电线电阻、更换老化或破损的电池以及确保接地线路的良好连接。
这些措施有助于保障直流系统的正常运行和安全性。
直流屏系统及其常见故障分析
直流屏系统及其常见故障分析摘要：本文介绍了直流屏的结构和工作原理，对直流屏的故障进行了分类，并针对5种直流屏常见故障并进行了故障分析及处置方法。
关键词：直流屏系统工作原理接地故障分析1引言直流屏提供的直流电等级一般包括DC220V、110V、48V等。
主要的作用是给高低压开关设备提供直流分合闸操作电源、储能电源及电力仪器仪表控制电源、临时照明等。
直流屏系统主要由两部分组成，构成通常包括直流充电屏和电池屏。
充电屏主要完成对输入交流电的整流及直流输出功能，电池屏主要作用为意外失电情况下作为备用电提供给设备，电池一般由2-12V的电池以9-108节串联的方式组成。
1.1直流屏的结构及工作原理目前天津港区内应用的直流屏绝大多数为三辰（迪安）直流屏。
由高频开关整流模块、可编程控制器（PLC）、蓄电池组、绝缘监视装置、蓄电池自动监测装置（巡检单元）、母线电压自动调节装置、整流硅链、触摸屏、预告信号装置等组成。
两路市电经交流切换输入一路交流给各充电模块供电。
直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电同时，给合闸母线及控制母线供电。
系统中各基础监控单元受主监控的管理和控制。
通过通讯线将各基础监控单元采集的信息送给主监控统一管理。
主监控显示直流系统各种信息。
用户可触控显示屏查询信息及操作系统。
此外，信息还可以接入到远程监控系统。
2直流屏常见故障分析天津港区直流屏常见故障主要有:直流屏系统接地；直流母线电压过低；输入电压低、交流接触器失电；控制母线绝缘不良；交流接触器失电直流电消失等。
2.1直流屏系统接地故障2.1.1直流接地故障的原因（1）二次回路、二次设备绝缘材料不合格、绝缘性能低、绝缘老化或存在某些损伤缺陷。
（2）二次回路连接、设备元件组装不合理或错误。
如：直流带电体与交流带电体或接地体距离较近，造成击穿间隙，形成直流对地。
或是接触器动作产生弧光，也是成因之一。
（3）二次回路受潮、小动物爬入、异物掉落等均可造成直流系统接地。
直流屏中比较常见的五种故障
在直流屏中比较常见的五种故障，当出现这些故障之后我们要如何处理，润海通直流屏小编
为大家详细介绍以下：
（1）操作机构故障：经常性的拒分拒合会导致线圈烧坏。
解决方法：检查发现原因后要立即更改，另外在把已经烧坏的线圈进行新的更换。
（2）选用保护元器件不当所造成的故障：比如选用熔断器额定电流不当，继电器整定的时
间不匹配等原因造成的事故。
解决方法：一旦发生了故障就要及时查找原因，并更换合适的元器件。
（3）不按操作流程而造成的事故：由于未按操作规程操作造成的误分误合或造成元器件损
坏引起的故障。
解决方法：使用之前要先了解清楚产品操作规程，之后再按程序进行操作
（4）因为环境变化引起的故障：由于环境温度、湿度及污染指数等的急剧变化引起的故障。
解决方法：可以改善周围的环境，比如安装空调加热器，了解清楚污染源是哪里来的并
及时清除。
（5）绝缘故障：形式一般有环境条件恶劣破坏绝缘件性能、绝缘材料老化的破损、小动物
误入等原因所造成的短路或击穿。
解决方法：定期的检修绝缘材料老化或破损现象，发现立即更换，清除绝缘材料的表面污渍，防止小动物进入需在电缆沟、开关室的地方安装防护板。
以上所诉就是关于直流屏常见的五种故障及处理方法的详细解释了，当大家有遇到这些问题时，可以按以上方法进行处理。
直流屏常见故障的解决办法
110kV站,全站共有33个高压开关,直流屏采用200AH,10A充电模块;充电模块该如何配置,有什么依据充电模块的输出电流=+常用负荷+备份,C10指的是电池的10小时放电容量,200AH的电池现在大多是配置4台10A的模块;其中2台电池均充电时用,1台共常用负荷,1台备份;直流屏电池组DC110V/ 要活化,请问下放电电流一般为多少一般的充放电实验,是以的容量来做的; 的电池组,就是用50A的电流,放电10小时,理论上讲50X10=500Ah,刚好把充满电的电池所有容量放掉;但是你现在是活化实验,不用深度放电,用50A电流放电3~5小时就可以了,放了电的电池要尽快充电,否则电池里的化学介质会破坏,造成电池容量下降的;1000AH容量蓄电池,以500A电流放电,放电率是多少放电电流有两种表示方式;一种是1000Ah电瓶500A放电电流为；另外一种是X 小时率,设5小时率规定为额定容量,那么5个小时率放电电流I=1000/5=20A,则500A电流可以表示为25I;直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源,还有供给高压开关的操作电源等;UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等;直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体,它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差;直流屏的作用直流屏提供直流电DC220V、48V等等,主要的作用是给高低压开关设备提供直流分合闸操作电源,及电力仪器仪表控制电源、临时照明等作用;应急电源提供交流电AC380/220;主要作用是在市电断电后,短时间一般是60/90分钟内给负载提供交流应急供电;所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备;直流屏的工作原理直流屏两路市电经过交流切换输入一路交流,给各个充电模块供电;直流屏充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸负载供电,另外合闸母线通过降压装置给控制母线供电;系统中的各基础监控单元受主监控的管理和控制,通过通讯线将各基础监控单元采集的信息送给主监控统一管理;主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统;直流屏除基础的交流监控、直流监控、开关量监控外,还可以配置绝缘监测、电池巡检功能,用来对直流系统进行全面监控;变电站直流屏上显示合母电压240,控母电压220,为什么控母电压比合母的低采用的直流母线不一样.前者使用的的母线可能使用的蓄电池的或者整流机的数量多一点,因为合闸是电流大可能会造成母线的电压短时下降如果启动的合闸数量多的话甚至会是断路器不能合上闸;而控制母线则没有这种担忧. 充电模块输出的电压一般在198-286之间默认的是235 那个样子所以合母一般在235到245之间,现在的开关线圈一般是220 正负%5 所以你保持在235那个样子够用; 控母的话就保持在220就可以了反正现在的保护装置标称的都是220V直流屏什么是合母什么是控母有什么区别合母是交流通常380经过充电模块后的直流电压大概是250-230V而控母就是合母经过降压硅链通常2035 就是里面有5-7个继电器进行微降后的最终电压一般为220V左右也就是负载最终所需要的直流电当然根据负载的不同需求合母控母都可以拿来用的直流屏控母和合母;分别为控制母线和合闸母线;控制母线提供持续的,较小负荷的直流电源,合闸母线提供瞬时较大的电源;变电站直流屏系统,显示交流空开跳闸,但是并没有动作,不知道是那里动作1检查接线是否正确可靠；2检查控制模块工作状态是否正确；3检查空开的状态以及接点是否正确;分享给你的朋友吧：我们这个是两路交流输入,通过接触器互锁实现一路工作,一路备用,但是由于接触器坏了,他们把两个接触器直接短接过去,跨过接触器,现在是两路交流同时输入,这样有什么不好的影响么,现在直流屏报电压过高报警,我们这个是48V的,但现在到65V了,是因为这个原因么直流屏报电压过高,是报合母电压还是控母电压;若是控母电压的话,检测硅链是否坏了,看看监控上的检测线不要有问题;若是合母电压的话,看看模块输出电压是否有问题;你说的互锁坏了,是会影响的;你可以量下模块输入电压是多少,看是否正常; 不同源的两路交流电不能随便并在一起的,这样对源端变压器造成很大的影响;变电所直流屏非得用蓄电池吗整流过来之后直接供直流电不可以吗只要保证直流屏进线交流电的供应,比如采用双回路供电,不也是很可靠吗干嘛非得装上蓄电池变电站必须安装蓄电池,蓄电池不仅是作为备用电源,在电磁开关合闸时需要非常大的直流电流,为了防止直流母线电压瞬时下降,影响到继电保护正常运行,所以用蓄电池来弥补这部分直流电流;而且蓄电池是站内最可靠的直流电源,在全站交流失电的情况下,蓄电池要给UPS、继电保护、监控装置、事故照明等设备供电,比充电机可靠220V直流屏选用的蓄电池电压是多少伏的,需要串多少块加降压硅链与不加降压硅链时需要的蓄电池数量一样吗一般常用的直流屏蓄电池为12V/100AH的蓄电池,则需串220V/12=18块,单体电池一般电压大于2V,加降压硅链和不加是有区别的,因为降压硅链会降低系统电压,一般加多电池的数量为降压硅链降压数/12V;220V出于系统的稳定最好选择降压硅链,降压8V,用19块电池串联;直流屏中的端电池是什么意思就是电压调节的备用电池以前直流装置得蓄电池分为两组,一组是基本级,供正常负荷时用,一组为端电池,供事故时调节直流母线电压用的,比如基本电池用得过多,造成直流母线的电压下降过多时,通过调节装置将端电池投上去,维持直流母线的电压水平;现在DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款端电池terminal battery:蓄电池组中基本电池子之外的蓄电池直流电源中规定；铅酸蓄电池组不宜设置端电池没有端电池就是无端电池了；镉镍碱性蓄电池组宜减少端电池得个数;直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压,是怎么回事你有没有试试用一根线连接控制母线的正和地呢或者负和地呢一般正负对地都是110左右的电压要是这样为什么接地不打火呢其实这个时候模块会报绝缘异常也就是有线接地;其实直流屏和我们的大地是两个不相连的系统大地的电压衡为0如果你把正和地连接起来那么负就是对地-220V;要是你把负对地那么正就是对地正220伏电势是相对的直流屏显示绝缘过低是什么原因原因有四,蓄电池对地绝缘不良,直流负荷对地绝缘不良,直流母线及其测量保护设备有绝缘不良处,绝缘监视装置误动;要查出故障点可用分路轮流投切试验的办法;电力系统中直流屏电池100AH 12电池间的连线线径怎么计算估算就行了,铜线,电流的1/3左右,一平方3A,比如启动电流100A,25平或35平都行,直流屏又不是一直有电流的,启动一下就行了,本来再细点的线也行的,考虑到降压,所以还是用正常的配法吧;直流屏输出电流怎么计算1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ ∑储能合闸机构电流+ 事故照明2; 系统电池容量选择根据冲击负荷决定最小电池容量采用储能合闸机构不需要此项计算铅酸免维护阀控电池容量> 单次最大冲击电流镉镍电池容量> 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量> 停电时负荷电流T小时δ1修正系数1 δ2修正系数2δ1 = 1 T >= 10δ1 = 5 <= T < 10δ1 = 3 <= T < 5δ2 = 108节/2V电池δ2 = 104节/2V电池确定电池容量电池容量= 计算电池容量最大值电池老化系数设计余量–根据电池容量规格向上取整电池容量3; 整流模块电流计算整流模块电流= 正常工作电流+ 电池充电电流电池充电电流= 电池容量铅酸免维护阀控电池电池充电电流= 电池容量镉镍电池4; 充电模块选择充电/浮充电装置采用多个高频开关电源模块并联,N+1热备份工作;高频开关电源模块数量配置可按如下公式选择即确定N的数值;N ≥ 最大经常性负荷+ 蓄电池充电电流/ 模块额定电流例如：直流电源系统电压等级为220VDC,蓄电池容量为200Ah,经常性负荷为4A最大经常性负荷不超过6A;充电电流×200Ah + 最大经常性负荷约6A＝26A;若选用TH230D10ZZ-3电源模块3台即可满足负荷需求N=3,再加一个备用模块,共4个电源模块并联即可构成所需系统;直流屏全屏故障排查方法直流屏全屏故障排查方法直流屏主要分为三部分：1.直流屏主接线部分见直流屏原理图、接线图和元器件表2.充电模块和监控系统;见模块和监控系统使用说明3.铅酸免维护蓄电池电池说明书,主要参数有：电池容量和标称电压直流故障按以上三部分排查;直流屏主接线部分故障排查：直流屏整屏最长使用寿命国标为八年,各种电器开关、中继、接触器等在使用时出现故障,解决办法为直接更换或调整;模块和监控部分排查：在排查时,可将电池主开关断开此时可能影响合、分闸和继电保护,分别检查各个充电模块及监控各部分的状况,出现正常情况和异常或故障,主要解决办法仍为更换或调整;模块和监控在使用八年后仍能使用,这时可以认为仍然是坏的,不能认为能正常使用;铅酸免维护蓄电池最长使用寿命为三到五年12V标称电池浮充使用寿命3年,2V 标称电池浮充使用寿命5年,有些厂家在介绍自己的产品时,认为他的设计使用寿命为八年、十年、十五年和二十年,但实际使用寿命只有三到五年,在实际使用时,浮充电压适中或略偏低,有助于适当延长寿命和容量大小的减少;在实际使用寿命内,在排查电池故障时主要有以下几种办法：1.主接线部分连接线等是否清洁和可靠等2.测量每节电池的标称和浮充电压分两种情况测量：充电状态和非充电状态,这时出现异常,则说明电池有问题;3.测量电池容量有以下办法,不论哪种方法都要在断开交流电源,使充电机不在充电状态的情况下,用放电器放电,根据放电电流和时间来确定整套电池的状态；另外一种是使用简易汽车电池放电器来测量单节电池单节电池的标称电压2V和12V的容量,根据放电器上的指针摆动的大小,可确认该节电池的状况;在一般情况下,电池在使用三到五年以后,如果要求可靠使用,就可认为无论好坏和电池状况都认为是坏的,更换电池新购国产电池一般情况下都能可靠使用;直流屏开关量模块正常情况下是否工作现在有一个问题就是说开关量通信故障是怎么回事有什么后果直流屏里的开光量模块在正常运行中是一直工作的,它的任务是将一些开关量报警或状态信息按周期性检测后,把这些开关量信息发送给主监控器;如果是主监控器报开关量模块通信故障,有一下几种可能;1、如果是在调试过程中,首先测量开关量模块的工作电源是否正常；2、如果是在调试过程中,检测开关量模块与主监控器的RS485通讯线是否接反；3、如果以前正常,在运行中主监控器突然报开关量模块故障,先检测工作灯或通讯灯是否正常,有无电源线或通讯线松动的原因,如都排除了很有可能是模块损坏了;35kv变电站直流屏上显示绝缘故障是什么母线或者支路有接地,接地阻值一般小于30K的时候会报警,直流屏一般有直流接地监察装置,可以对照监察装置查出是那路接地并做处理什么是直流屏PLC监控系统详述构成及功能该系统适用于500KV以下的发电厂、变电站、工矿企业、高层建筑、通讯、铁路等系统的直流操作、继电保护、控制信号和事故照明等方面的不间断直流供电控制;这是一套理想的直流屏智能控制系统,它可按部颁标准实现所有的要求,现已在多家直流屏生产厂家配套使用;触摸屏+PLC控制直流成套系统由硬、软件两部分构成;硬件主要由触摸屏、PLC 可编程控制器、相应电量传感器、电池巡检功能模块及支路绝缘监察模块等构成;软件则采用所选用的进口西门子STEP 7-MicroWIN V开发系统;该系统可对传统的可控硅以及国内外各种高频开关模块等隔离的多种充电器进行控制,控制精度可达十六位;一、信号采集、处理、控制系统：我们以西门子可编程控器PLC作为中央控制系统的核心部分,由PLC可编程控制器完成各种信号模拟量、开关量等的采集、比较、运算和处理;在正常状态下,由中央控制系统自动执行整个直流屏的监控,当中央控制系统发生故障时,将自动切换到手动状态;统备有RS-232、RS485,可直接实现“四摇”控制;1.检测功能信号采集、处理1 三相交流电压自动检测2 控制母线电压自动检测3 合闸母线电压自动检测4 单体电池电压自动检测5 电池组电压自动检测6 控制母线电流自动检测7 充电电流自动检测8 放电电流自动检测9 控制母线绝缘电压自动检测10 合闸母线绝缘电压自动检测11 负母线绝缘电压自动检测12 绝缘电阻检测可选13 电池温度自动检测2.控制功能1 两路交流电自动切换2 对控制模块电压进行调节3 对充电模块电压、电流进行调节4 自动控制电池充电过程5 充电电流温度补偿6 自动调压7 电池活化8 充电器故障保护9 电池组过放电保护10 历史资料储存二、触摸屏：作为直流屏的人机界面,所有的系统参数设定,充电模块和整流模块的电压及电流调整与监控、电池巡检、对地电压的测量、电池充放电曲线等均通过触摸屏各画面进行;系统工作时,在触摸屏上进行操作,通过多幅画面切换,在触摸屏上实时动态显示直流屏中各部分的工况触点、电流、电压、温度、故障等,并按汉字提示在线设置、修改参数以及查阅储存资料;在屏幕上可设置三个密码等级,操作人员知道密码时才能对系统进行修改、控制等操作;1.显示功能通过画面转换最大达256幅,在触摸屏上采用按钮、指示灯、文字、数据、仪表、方块图、条状图、状态图、曲线等多种形态显示系统动态过程和静态资料;1 动态画面模型显示直流屏以及产品型号、厂铭牌2 系统原理图及触点通断时线路动态变化3 三相交流电压实时显示4 控制母线电压实时显示5 合闸母线电压实时显示6 单体电池电压实时显示7 电池组电压实时显示8 控制母线电流实时显示9 充电电流实时显示10 放电电流实时显示11 控制母线绝缘电压实时显示12 合闸母线绝缘电压实时显示13 负母线绝缘电压实时显示14 电池温度实时显示15 当前故障及故障处置指导16 历史资料查阅17 万年历2.屏幕输入功能选择屏幕密码等级1、切换显示画面2、调整背景光3、输入触点ON/OFF信号4、设置数据5、修改参数3.屏幕报警功能画面和声音同时报警1、正母线绝缘不良报警2、负母线绝缘不良报警3、单体电池异常报警4、控制母线电压过高报警5、控制母线电压过低报警6、电池组电压过高报警7、电池组电压过低报警8、充电电流过高报警9 U、V、W相电过压报警10 U、V、W相电欠压报警11 交流输入过压报警12 交流输入欠压报警13 充电模块不正常报警14 控母模块不正常报警三、传感器：由传感器将各种电流、电压、温度等信号自动转换成标准的模拟信号及频率信号送入PLC可编程控制器;四、配件：包括为触摸屏和传感器提供电源的开关电源、通讯电缆、报警器等辅助元件;五、系统四遥功能：通过系统备有的RS-232/485通讯口进行近距离遥信、遥测、遥控、遥调控制,或与调制解调器MODEM相连,通过相应后台软件实现远距离超千公里“四遥”控制;六、技术指标：项目参数指标系统工作环境温度/环境湿度0～50℃/10～90RH%系统干扰要求无强电磁场干扰,模拟量采样速度比如1S/次单体电池电压测量范围0～17V电池组电压测量范围0～300V电压测量准确度电流测量范围/测量准确度0～30A或0～50A/ %温度测量范围/测量准确度0～80℃/℃模拟量输入路数12路输入可扩展稳压、稳流精度≤%纹波系数≤%可控电压范围0～260V可控电流范围0～300A电池在线检测18路可扩展到108路绝缘电阻或电压在线检测32路可扩展到128路电池室温检测1路故障记录可保留256项显示方式画面、汉字、数据操作方式液晶屏幕上操作通讯接口RS232、RS485各一PLC+触摸屏直流电源柜控制系统支路绝缘监察部分对于直流系统接地故障的检测,目前普遍采用的方法是向直流系统母线灌入交流小信号,这一技术有两大缺陷,第一,对直流母线供电有污染；第二,受母线对地电容影响特别大,经常导致错判或漏判;我公司研制的绝缘检测装置,采用非接触式直流微电流传感器,利用正负母线对地的接地电阻产生的漏电流,来测量母线对地的接地电阻大小,从而判别母线的接地故障;无须在母线上叠加任何信号,对直流母线供电不会有任何不良影响;一、工作原理：实际上是监测母线对地的漏电流;将直流输出的每一回路正负级母线穿过微电流传感器,回路正常时,穿过传感器的正负母线的电流大小相等,方向相反,电流差为零,传感器的信号为零；当某一输出回路的母线对地绝缘下降时,便会产生漏电流,正负母线间便会有一个电流差,此差值即为漏电流,传感器便产生输出,PLC检测到后,判断该回路是否有接地电阻,通过运算算出阻值、哪一回路、接地母线的极性、接地发生时间等显示在触摸屏上,同时可以存储以备查询;并可通过RS—232或RS—485传到上位机,本地声光报警;二、功能特点：1．触摸屏显示,与本公司的整套监控装置一起使用,不须另配显示界面,直观、易操作;2．可根据需要增加监测的支路数;3．不受母线对地电容影响,根除由此影响产生的误判、漏判;4．准确定位接地回路和接地极性;5．母线电压的告警限可在线设置;6．与直流屏的其他信息一样可存储,以供查询;7．其所有信息也由PLC集中处理,与直流屏所有监控的信息一样可传输到上位机;8．不灌入交流小信号,不影响直流系统的供电质量;三、技术参数：1．供电电压：90V—320VDC220V或110V系统均可2．电压测量精度：≤1%3．接地电阻测量精度：≤10%直流屏在跳闸后, 自动合闸合不上,充电半小时后才能合上,是否合母243V改为245V还是电瓶容量低自动合闸合不上是电瓶容量不够,不能提供瞬间大电流;或者是电瓶没充满,可将充电模式调至均充状态;直流屏有哪几种,起什么作用直流屏作为操作电源和信号显示报警,为较大较复杂的高低压高压更常用配电系统的自动或电动操作提供电能源,另可以与中央信号屏综合设计在一起;好象没有严格的分类具体请查国家或行业标准;直流屏组成：交流电源、整流装置、充电稳流+稳压机、蓄电池组、直流配电系统;直流屏分类：按整流装置的单/双,充电机的单双、充电机的稳流/稳压以及双功能自动/手动转换、蓄电池组的种类多用免维护镍镉蓄电池、蓄电池容量、蓄电池单组/双组、蓄电池放电倍率分高、中、低倍率、配电装置按设计要求制作; 上述“分类”是根据用户工程需要进行选择,功能的不同或配置不同,其造价出入很大;牵引变电所直流屏里硅链什么作用是否带电通过投退硅链,来达到调节直流电压的作用,满足设备的使用要求;正常运行时带电直流屏的电源从哪里引入,从低压柜可以吗一定要双回路吗直流屏不就是操作高压真空断路器吗,直接从低压走,那哪来的电呢,在安装之初时,直流屏最初操作真空断路器的电流来自哪里先靠蓄电池里的电来操作高压断路器,高压合闸通电后,而后通过低压380V的线路给电池充电,供直流,是这样的吗直接从低压去就可以了呀双回路是为了给直流屏提供一个备用电源,最好是留两路给直流屏,你所说的过变压器其实没那必要,直流屏就是380输入,直接去就可以了高压出线是要过变压器给低压的,那直流屏的电我可以从低压出线找两路作为直流屏的输入电源就可以了,一般直流屏都是两路380输入过双电源自动投切给电池充电的,然后再由电池供直流220给二次回路;在出厂之前,直流屏的电池是有电的,这些点足够使用四五个小时了;所以在刚开始操作断路器是没问题的;65AH的电池充电,选多大的充电电流直流屏用;不常交流停电的直流屏浮充可以选择倍左右的电池容量,用3A充电就可以了;如果经常停电,用倍容量比较合理,也就是;免维护电池需要按照电池标明的浮充电压来选;请问变电站26台10KV电磁操动机构配备200AH、220V的直流屏,容量够吗200AH 直流屏瞬时最大放电流多少安直流屏的瞬时最大电流是110A,20A是他的额定工作电流,配直流屏你要看常用负荷、事故负荷、冲击负荷,主要分析他的常用负荷;你的情况是容量没问题,但是带载比较多,所以应当考虑分屏柜系统,母线分段,双电双充了,就是两组电池,因为你这不仅是26条支路,你还要为那些综保设备提供电能;。
直流屏常见故障分析和处理方法详解
直流屏常见故障分析和处理方法详解充电模块常见故障分析和处理方法一、充电模块保护充电模块交流输入过压、欠压、过温将导致充电模块保护，请根据故障代码进行确认。
机柜装有玻璃门或者机柜密不透风，可能导致充电模块过热保护。
机房环境温度过高，也将导致充电模块过热保护。
二、充电模块故障充电模块的输出电压过高或者IGBT过流将导致模块故障，要求将模块断开交流后重新开启，可恢复模块正常。
不合理的电压调整可能导致模块充电模块输出过压，该情况下需要断电后将电压调整电位器逆时针调到最小（调到最小时可以听到电位器有轻微的咔哒声音），然后重新整定模块的输出电压。
三、充电模块不均流没有连接均流线，可能导致不均流。
控制模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号大小应满足i/I*2V的要求，其中i为该充电模块的实际输出电流，I为该充电模块的额定输出电流。
四、充电模块通讯中断充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。
充电模块类型设置（有级限流和无级现流）将导致监控模块通讯中断。
充电模块地线连接不良或者没有连接可能导致充电模块通讯中断。
充电模块的重载的情况下导致通讯中断，接地线良好的情况下可以通过增加通讯适配器来解决。
监控模块中错误的串口号码设置将导致充电模块通讯中断。
充电模块的地址要求从0开始设置，地址要求连续设置。
五、充电模块半载输出部分充电模块具有缺相半载输出保护的功能，请检查充电模块的交流输入电压。
充电模块电压输出无法达到设定的电压充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。
电池电流检测错误，将导致充电模块限流，无法达到设定的输出电压值。
监控模块常见故障分析和处理方法一、监控模块参数无法设置监控模块和下级设备没有通讯上，将导致参数无法设置。
错误的配置会造成监控模块参数无法设置。
参数超限无法设置参数。
直流屏故障及原理？老电工带您搞懂它，控母合母一看就懂
直流屏故障及原理？老电工带您搞懂它，控母合母一看就懂一，直流屏的工作原理二，UPS的工作原理三，直流屏的断电故障处理一，直流屏的工作原理直流屏用于高压开关柜分合闸及断路器储能，和二次回路仪表，继电保护，和应急照明电源。
直流屏可以提供不间断的直流电源，还用于各种信号灯，报警器和应急照明。
1，蓄电池充电柜a，蓄电池有18块串联组成，每块12伏，很多电工不会接线，蓄电池把所有的电池首尾相连，最后接出一根直流正极，一根直流负极。
b，Ah是蓄电池容量，蓄电池额定容量是放电电流和放电时间的乘积，比如100Ah，假如放电电流为10A，那么它就可以放电10小时，如果放电电流为20A，那就是放电5小时。
c，蓄电池柜有电源电压表，电源电流表，电池电压表，电池电流表。
d，蓄电池充电柜巡检模块蓄电池柜有巡检模块，它是检测电池运行情况，巡检监控模块它采集交直流输入，直流输出，和电池电量的参数，和充电柜异常情况的报警，它可以设置充电的参数，电池的容量，充放电的时间，这些参数都可以通过监控巡检模块来设置3，馈电柜(用于配送电)A,馈线柜主要是給各个用电设备配送电的，永微信断路器控制。
B，控母和合母1，合母电压电压要高一点是240伏，平时是由这个高频电源提供的，只有在电站失压时才用到蓄电池，它是给断路器提供储能合闸电源的。
2，控母电压只有220伏，它是给控制回路提供操作电源的。
3，为什么要分控母和合母，因为它们电压不同，合母电压下为什么要高，它主要是要操作电磁式断路器，它需要很大的合闸电流，当断路器不需要合闸时，合母电压降的很低，合闸动作不可靠，所以单独将合闸母线电压提高到240伏，来克服电压不足的问题。
4，现在得断路器经过改良，合闸电流很小了，不用再区分合闸母线，和控制母线电压了。
但区分合母和控母也有好处，它可以将它们引到不同的小母线上，并且清晰明了的知道合母，控母的电压回路，有利于位置查找。
如果现在还有老式的电磁式的断路器。
直流屏充电模块故障及维护全套
直流屏充电模块故障及维护全套直流屏充电模块常见问题剖析和解决方式一、直流屏充电模块维护直流屏充电模块交流键入过电压、欠压保护、逆相将造成直流屏充电模块维护，请依据常见故障编码开展确定。
服务器机柜配有玻璃移门或是服务器机柜密不通风，将会造成直流屏充电模块超温维护。
机房工作温度过高，也捋造成直流屏充电模块超温维护。
二、直流屏充电模块常见故障直流屏充电模块的输出电压过高或是IGBT过电流将造成控制模块常见故障,规定将控制模块断掉交流后再次打开,可修复控制模块一切正常。
不科学的工作电压调节将会造成控制模块直流屏充电模块输出过电压,该状况下必须关闭电源后将工作电压调节电阻器反方向调到最少（调至最终能够听见电阻器有轻度的咔嗒响声），随后再次整定值控制模块的输出电压。
三、直流屏充电模块不均流没有连接均流线型，将会造成不均流。
控制模块和重合闸控制模块中间不能均流。
断掉均流线型和通信线，给控制模块载入，精确测量该控制模块的均流口上的数据信号，该数据信号尺寸应考虑i∕I*2V的规定，在其中i为该直流屏充电模块的具体输出电流量，1为该直流屏充电模块的额定值输出电流量。
四.直流屏充电模块通讯中断直流屏充电模块的详细地址设定不正确将造成直流屏充电模块通讯中断，2个不一样的直流屏充电模块设定同样的详细地址也将导致监控器控制模块通讯中断。
直流屏充电模块种类设定（有级过流保护和无极现流）将造成监控器控制模块通讯中断。
直流屏充电模块接地线连接欠佳或是没有连接将会造成直流屏充电模块通讯中断。
直流屏充电模块的轻载的状况下造成通讯中断，电线接头优良的状况下能够根据提升通信电源适配器来处理。
监控器控制模块中不正确的串口通信号设定将造成直流屏充电模块通讯中断。
直流屏充电模块的详细地址规定从O开始设定，详细地址规定持续设定。
五、直流屏充电模块半载输出一部分直流屏充电模块具备断相半载输出维护的作用，请查验直流屏充电模块的交流键入工作电压。
直流屏充电模块工作电压输出没法做到设置的工作电压直流屏充电模块的负载将造成过流保护，使直流屏充电模块的输出电压没法做到预设值。
直流屏常见故障原因与解决办法
直流屏常见故障原因与解决办法直流屏常见故障原因与解决办法现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款 3.0.10 端电池 terminal battery:蓄电池组中基本电池子之外的蓄电池直流电源中规定；铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因？原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
【直流屏常见故障原因与解决办法】电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算?1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流 + 事故照明2、系统电池容量选择根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量 > 0.5 * 单次最大冲击电流镉镍电池容量 > 0.2 * 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池 )δ2 = 1.2 ( 104节/2V电池 )确定电池容量电池容量 = 计算电池容量最大值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3、整流模块电流计算整流模块电流 = 正常工作电流 + 电池充电电流电池充电电流 = 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流 = 0.2 * 电池容量（镉镍电池）4、充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
浅析直流屏故障分析及处理方式
浅析直流屏故障分析及处理方式摘要：直流屏是如今各类电力电网设施内常见的直流电系统设备，如果出了故障不止会影响到用电单位，还会危害到工作人员的生命安全。
本文将总结常见故障及处理方法，为直流屏故障处理带来一些思考和帮助。
关键词：直流屏；故障分析；故障处理一、直流屏充电模块常见故障分析和处理方式1、直流屏充电模块保护。
充电模块交流输入过压、欠压、缺项、过温将导致充电模块保护，需要根据故障代码进行确认。
2、直流屏充电模块故障。
充电模块的输出电压过高或者输出过流将导致模块故障，要求将模块断开交流电源后重新启动，可恢复模块正常工作。
在手动工作状态下时，输出过压告警值默认为242V，所以不合理的电压调整可能导致模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。
在自动工作状态时，模块的输出电压受上位机的控制，如果此时有监控，可能输出电压与实际设定值不一样，这是由于温度补偿功能造成的，属正常现象。
3、直流屏充电模块不均流。
没有连接均流线，或均流线接错，可能导致不均流。
控母模块和合闸模块之间不可以均流。
断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足i/1.05I×4.2V的要求，其中i为该充电模块的实际输出电流，l为该模块的额定输出电流，此时将均流口的正、负短接，模块的输出电压应下降10v左右。
4、直流屏充电模块通讯中断。
充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成充电模块通讯中断。
模块在非工作状态下将导致充电模块通讯中断。
监控器设置的模块个数对于实际模块的个数时，将导致设置多余的模块报通讯故障，因为此时不存在该模块。
充电模块的地址要求从1开始设置，同组模块地址要求连续设置。
模块输出电压几乎为零，输出电流在额定电流的15%以下。
模块具有短路保护功能，需要检查模块输出端是否存在短路现象。
5、充电模块电压输出无法达到设定的电压值。
直流电源屏常见故障处理方法
常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、绝缘监测仪、电池监测仪等。 二、充电模块常见故障分析和处理方法 常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、绝缘监测仪、电池监测仪等。 二、充电模块常见故障分析和处理方法 充电模块保护
保护
监控模块显示电池容量错误 ● 电池电流检测错误； ● 需要设置允许均充，保证电池容量校正；
四、电池监测仪常见故障分析和处理方法 电池监测仪通讯中断 ● 地址设置错误将导致电池监测仪不能正常和监控模块通讯，重复的地址设置可能导致同样的问题； ● 错误的通讯线连接可能导致通讯中断； ● 不合理的接地或者不接地也将导致通讯中断。请务必连接地线，从而有效抑止干扰，提高通讯质量； 电池监测仪检测电压异常 ● 先逐个测量电池监测仪端口上的输入电压，保证相邻两个端口之间的电压为之际连接电池的电压，任 何形式的虚接（压住电缆包皮，外表连接可靠、实际没有连接）将导致电池电压检测异常； 电池监测仪不能正常工作（工作电源异常） ● 电池监测仪要求直流 90~260V 供电电源工作正常；
面板指示灯功能
表示模块地址为 01101（十进制为 13）
二进制与十进制的转换方法：从最末位向最高位依次表示的权位为 1、2、4、8、16 如果某一权位的二进制 置为 1，那么就把这一权位的十进制相加，例如 00000 对应十进制为 0，00001 对应十进制 1，00010 对应 的十进制 2，00011 对应的十进制 3。 附示3
八、其他设备常见故障和处理方法
防雷器故障处理
直流屏交流通讯故障模块故障等常见故障经验分享
直流屏交流通讯故障/模块故障等常见故障经验分享在这里给大家分享一下关于处理直流屏故障的经验我厂机组用直流系统为两块直流充电屏、两组蓄电池组成，直流屏交流输入电源采用ASCO双电源切换装置。
曾多次出现以下几种故障：1、绝缘监测装置出现通讯中断。
处理方法：一开始厂家过来，重新将每个传感器的地址都重新设置了一下。
故障消除。
过了没几天之后，通讯中断故障又出现了。
厂家过来之后，又把传感器地址重新设置一下，过几天又是出现通讯故障。
后来发现为绝缘监测装置的软件版本过低，厂家过来更新系统之后，通讯故障彻底消除。
原因：绝缘监测装置的软件版本过低，和硬件不匹配导致。
2、配电间内的直流分电屏出现正接地/负接地。
直流屏报正接地，此时翻看面板绝缘状态，查看故障记录，找到故障的支路空开，去对应的负载去查。
由于直流电源一般为控制回路，自保持回路一般为交流。
对应端子排上，查看外部线，比如急停按钮的线、反馈信号的线、指令的线（一般内部线出问题的概率很小）。
一根一根拆开，拆一根，然后用万用表测量正对地/负对地电压。
看是否电压恢复正常（正常情况下正/负对地电压为110V）.当拆开某一根之后，电压恢复正常了，即顺着这根线去找，是什么元件有接地。
这个时候可用摇表测一下绝缘确认。
3、直流屏出现正/负对地电压过偏。
这种情况是最费劲的，对地电压过偏，即对地电阻一般低于100kΩ，高于25 kΩ。
这种情况没有发展成为低阻接地或者直接接地。
这种故障，一般为对地绝缘降低，会自行恢复。
我厂一般下雨天，直流屏会出现多个分电屏出现对地电压过偏，然后又不断恢复，反复出现。
等到雨停以后，绝缘自己恢复。
这种情况，一般为室外急停按钮导致。
下雨天，由于急停按钮防水性不强，导致绝缘降低。
加强对急停按钮的巡视，做好防雨措施，一般就可解决。
交直流电源专题(14)：直流屏的组成、巡检、常见故障及处理
直流屏巡检
点击进入 主菜单
点击进入 参数显示
点击进入 绝缘监测
直流屏巡检
在此可以查看直流屏 的重要参数
正常情况下，母线对地 电压110V正常
QF正常情况下99kΩ正常
直流屏巡检
可以记录单节电池 电压。正常为 10.8V-14.4V
常见故障及处理
与本机 PLC通讯
子系统通讯
后台通讯
面板工作电 源正常
直流屏的组成、巡检 常见故障及处理
直流屏的功能
直流屏用于大中小型发电厂和变电站，为高压开 关在正常运行和事故状态下的事故照明等提供直流 电源。直流屏的可靠性是其他电源装置 不可替代 的，它能满足变电站和发电厂这些场合对电源的 高可靠性要求。
综保继电器、控制回路为什么要用直流 而不用交流
直流屏的功能
系统能量流动图
交流输入
充电模块
配电输出
交流正常时 交流停电或异常时
电池
直流屏的组成
直流屏的组成
由上图可以看出：直流屏主要由交流电源输入单 元、整流器单元、电池充放电控制单元、蓄电池 组、直流馈出、母线监察(电压测量、绝缘、闪光) 等几个部分组成。带微机控制的直流屏，增加了 中央监控单元，使直流屏的介面更友好、操作、 控制更简单。
谢谢观看
常见故障及处理
充 电 模 块 面 板
直流屏日常巡视检查项目
检查环境及温度，环境应清洁，温度符合说明书 要求。
检查充电模块工作方式和状态是否正常。 检查信号指示应正确、报警系统应正常工作。 检查各种表计指示应正确，无接地现象。 蓄电池是否符合运行要求。 检查冷却、照明等辅助系统，应正常工作。 无任何异常信号和异常声音。
第一、交流电是交变的 用在控制回路 单相控制 正好在分 合闸或者事故跳闸情况下 那个点位正好在电势0位 那就跳 不掉或者合不上 第二、 如果交流电控制 回路发生短路接地现象 则马上就 不能用了 必须跳开控制开关 要不肯定把控制回路或者控 制电缆 电器烧坏 而使用直流电 第一 、直流电是通过直流充电机充电模 块保证的 同时并联蓄电池保证在事故情况下 依然有直流 电存在 保障故障时候依然有电能跳开故障所有的开关 起 到一定的保护作用 第二、直流电电势是稳定的 不过零点，在使用中 不管 什么时候分合闸 都能保证有额定电压 能可靠的分合闸 第三、使用直流电 一般是220V（正负极对地分别是 +110V -110V）这时候 即使控制回路发生一点接地现象 回路电压依然是额定 依然能保证能可靠分合闸 可以在保 障运行的情况下 查找直流接地故障而不影响设备运行
直流屏整流模块故障的处理
直流屏整流模块故障的处理直流屏整流模块是直流屏的核心组件之一，负责将交流电转换为直流电供给直流屏使用。
然而，由于长时间的使用或其他原因，整流模块可能会出现故障，导致直流屏无法正常工作。
本文将讨论直流屏整流模块故障的处理方法。
一、故障现象当直流屏整流模块出现故障时，可能会出现以下一些常见的现象：1. 直流屏无法正常开机或启动；2. 直流屏显示异常，出现闪烁、颜色失真等问题；3. 直流屏亮度不稳定，明暗不一；4. 直流屏显示内容模糊或出现条纹。
二、故障处理方法针对以上故障现象，可以采取以下方法进行处理：1. 检查电源供电：首先检查直流屏的电源供电是否正常。
确保电源线连接稳固，电源开关打开，电源电压符合直流屏的要求。
如果电源供电存在问题，及时修复或更换电源。
2. 检查整流模块连接：检查整流模块与其他电路的连接是否松动或脱落。
确保整流模块与直流屏的连接稳固可靠，接口清洁无氧化物。
若存在连接问题，重新连接或更换连接线。
3. 清洁整流模块：长时间使用后，整流模块可能会积聚灰尘或污垢，导致散热不良或接触不良。
定期清洁整流模块可以提高其散热效果和接触质量，减少故障的发生。
4. 检查散热器：整流模块通常会配备散热器以提高散热效果。
检查散热器是否正常工作，是否有灰尘或杂物堵塞。
若存在问题，清理散热器或更换损坏的散热器。
5. 检查故障电路：如果以上方法无法解决问题，可能是整流模块内部的电路出现故障。
需要借助专业仪器进行检测，找出故障的具体位置，并修复或更换故障电路。
6. 寻求专业维修：如果以上方法仍无法解决问题，建议寻求专业维修人员的帮助。
他们具有丰富的经验和专业的知识，可以更准确地判断故障原因，并提供专业的修复方案。
三、故障预防措施除了及时处理故障外，还应该采取一些预防措施，以减少直流屏整流模块故障的发生。
1. 避免过载使用：过载使用会使整流模块工作在超负荷状态，容易导致故障。
在使用直流屏时，应确保所连接的设备不超过整流模块的额定负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流屏常见故障的解决办法直流屏常见故障的解决办法110kV站，全站共有33个高压开关,直流屏采用200AH，10A充电模块。
充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH的电池现在大多是配置4台10A的模块。
其中2台电池均充电时用，1台共常用负荷，1台备份。
直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。
500A.h 的电池组，就是用50A的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。
但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。
1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。
一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。
直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。
UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。
直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。
直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。
应急电源提供交流电AC380/220。
主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。
所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。
直流屏的工作原理直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。
直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。
主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。
直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。
变电站直流屏上显示合母电压240,控母电压220,为什么控母电压比合母的低采用的直流母线不一样.前者使用的的母线可能使用的蓄电池的或者整流机的数量多一点，因为合闸是电流大可能会造成母线的电压短时下降如果启动的合闸数量多的话甚至会是断路器不能合上闸。
而控制母线则没有这种担忧. 充电模块输出的电压一般在198-286之间默认的是235 那个样子所以合母一般在235到245之间，现在的开关线圈一般是 220 正负%5 所以你保持在235那个样子够用。
控母的话就保持在220就可以了反正现在的保护装置标称的都是220V直流屏什么是合母什么是控母有什么区别合母是交流（通常380）经过充电模块后的直流电压大概是250-230V而控母就是合母经过降压硅链（通常2035 就是里面有5-7个继电器进行微降）后的最终电压一般为220V左右也就是负载最终所需要的直流电当然根据负载的不同需求合母控母都可以拿来用的直流屏控母和合母。
分别为控制母线和合闸母线。
控制母线提供持续的，较小负荷的直流电源，合闸母线提供瞬时较大的电源。
变电站直流屏系统，显示交流空开跳闸，但是并没有动作，不知道是那里动作？（1）检查接线是否正确可靠；（2）检查控制模块工作状态是否正确；（3）检查空开的状态以及接点是否正确。
分享给你的朋友吧：我们这个是两路交流输入，通过接触器互锁实现一路工作，一路备用，但是由于接触器坏了，他们把两个接触器直接短接过去，跨过接触器，现在是两路交流同时输入，这样有什么不好的影响么，现在直流屏报电压过高报警，我们这个是48V的，但现在到65V了，是因为这个原因么？直流屏报电压过高，是报合母电压还是控母电压。
若是控母电压的话，检测硅链是否坏了，看看监控上的检测线不要有问题。
若是合母电压的话，看看模块输出电压是否有问题。
你说的互锁坏了，是会影响的。
你可以量下模块输入电压是多少，看是否正常。
不同源的两路交流电不能随便并在一起的，这样对源端变压器造成很大的影响。
变电所直流屏非得用蓄电池吗？整流过来之后直接供直流电不可以吗？只要保证直流屏进线交流电的供应，比如采用双回路供电，不也是很可靠吗？干嘛非得装上蓄电池？变电站必须安装蓄电池，蓄电池不仅是作为备用电源，在电磁开关合闸时需要非常大的直流电流，为了防止直流母线电压瞬时下降，影响到继电保护正常运行，所以用蓄电池来弥补这部分直流电流。
而且蓄电池是站内最可靠的直流电源，在全站交流失电的情况下，蓄电池要给UPS、继电保护、监控装置、事故照明等设备供电，比充电机可靠！220V直流屏选用的蓄电池电压是多少伏的，需要串多少块？加降压硅链与不加降压硅链时需要的蓄电池数量一样吗？一般常用的直流屏蓄电池为12V/100AH的蓄电池，则需串220V/12=18块，（单体电池一般电压大于2V），加降压硅链和不加是有区别的，因为降压硅链会降低系统电压，一般加多电池的数量为降压硅链降压数/12V。
220V出于系统的稳定最好选择降压硅链，降压8V，用19块电池串联。
直流屏中的端电池是什么意思就是电压调节的备用电池以前直流装置得蓄电池分为两组，一组是基本级，供正常负荷时用，一组为端电池，供事故时调节直流母线电压用的，比如基本电池用得过多，造成直流母线的电压下降过多时，通过调节装置将端电池投上去，维持直流母线的电压水平。
现在《DL/T 5044-2004 电力工程直流系统设计技术规程〉中：第3款 3.0.10 端电池 terminal battery:蓄电池组中基本电池子之外的蓄电池4.1直流电源中规定；4.1.6铅酸蓄电池组不宜设置端电池（没有端电池就是无端电池了）；镉镍碱性蓄电池组宜减少端电池得个数。
直流屏的控制母线和合闸母线都有正母线对地电压和负母线对地电压，是怎么回事？你有没有试试用一根线连接控制母线的正和地呢？或者负和地呢？一般正负对地都是110左右的电压！要是这样为什么接地不打火呢？（其实这个时候模块会报绝缘异常！也就是有线接地）。
其实直流屏和我们的大地是两个不相连的系统！大地的电压衡为0！如果你把正和地连接起来！那么负就是对地-220V。
要是你把负对地！那么正就是对地正220伏！电势是相对的！直流屏显示绝缘过低是什么原因原因有四，蓄电池对地绝缘不良，直流负荷对地绝缘不良，直流母线及其测量保护设备有绝缘不良处，绝缘监视装置误动。
要查出故障点可用分路轮流投切试验的办法。
电力系统中直流屏电池（100AH 12）电池间的连线线径怎么计算估算就行了，铜线，电流的1/3左右，一平方3A，比如启动电流100A，25平或35平都行，直流屏又不是一直有电流的，启动一下就行了，本来再细点的线也行的，考虑到降压，所以还是用正常的配法吧。
直流屏输出电流怎么计算1.系统负荷电流计算交流正常时负荷电流计算正常工作电流= ∑控制负荷电流+ 0.2 * ∑储能合闸机构电流交流停电时负荷电流计算停电工作电流= ∑控制设备电流+ 0.2 * ∑储能合闸机构电流 + 事故照明2。
系统电池容量选择根据冲击负荷决定最小电池容量（采用储能合闸机构不需要此项计算）铅酸免维护阀控电池容量 > 0.5 * 单次最大冲击电流镉镍电池容量 > 0.2 * 单次最大冲击电流根据交流停电待机时间确定电池容量电池容量 > 停电时负荷电流 * T（小时）* δ1（修正系数1）* δ2（修正系数2）δ1 = 1 ( T >= 10 )δ1 = 1.1 ( 5 <= T < 10 )δ1 = 1.2 ( 3 <= T < 5 )δ2 = 1.0 ( 108节/2V电池 )δ2 = 1.2 ( 104节/2V电池 )确定电池容量电池容量 = 计算电池容量最大值 * 电池老化系数（1.2）* 设计余量（1.0 – 1.3）根据电池容量规格向上取整电池容量3。
整流模块电流计算整流模块电流 = 正常工作电流 + 电池充电电流电池充电电流 = 0.1 * 电池容量（铅酸免维护阀控电池）电池充电电流 = 0.2 * 电池容量（镉镍电池）4。
充电模块选择充电/浮充电装置采用多个高频开关电源模块并联，N+1热备份工作。
高频开关电源模块数量配置可按如下公式选择（即确定N的数值）。
N ≥ （最大经常性负荷 + 蓄电池充电电流）/ 模块额定电流例如：直流电源系统电压等级为220VDC，蓄电池容量为200Ah，经常性负荷为4A（最大经常性负荷不超过6A）。
充电电流(0.1C10×200Ah) + 最大经常性负荷(约6A)＝ 26A。
若选用TH230D10ZZ-3电源模块3台即可满足负荷需求(N=3)，再加一个备用模块，共4个电源模块并联即可构成所需系统。
直流屏（全屏）故障排查方法？直流屏（全屏）故障排查方法直流屏主要分为三部分：1.直流屏主接线部分（见直流屏原理图、接线图和元器件表）2.充电模块和监控系统。
（见模块和监控系统使用说明）3.铅酸免维护蓄电池（电池说明书，主要参数有：电池容量和标称电压）直流故障按以上三部分排查。
直流屏主接线部分故障排查：直流屏整屏最长使用寿命国标为八年，各种电器开关、中继、接触器等在使用时出现故障，解决办法为直接更换或调整。
模块和监控部分排查：在排查时，可将电池主开关断开（此时可能影响合、分闸和继电保护），分别检查各个充电模块及监控各部分的状况，出现正常情况和异常或故障，主要解决办法仍为更换或调整。
模块和监控在使用八年后仍能使用，这时可以认为仍然是坏的，不能认为能正常使用。
铅酸免维护蓄电池最长使用寿命为三到五年（12V标称电池浮充使用寿命3年，2V标称电池浮充使用寿命5年），有些厂家在介绍自己的产品时，认为他的设计使用寿命为八年、十年、十五年和二十年，但实际使用寿命只有三到五年，在实际使用时，浮充电压适中或略偏低，有助于适当延长寿命和容量大小的减少。
在实际使用寿命内，在排查电池故障时主要有以下几种办法：1.主接线部分（连接线等是否清洁和可靠等）2.测量每节电池的标称和浮充电压（分两种情况测量：充电状态和非充电状态），这时出现异常，则说明电池有问题。
