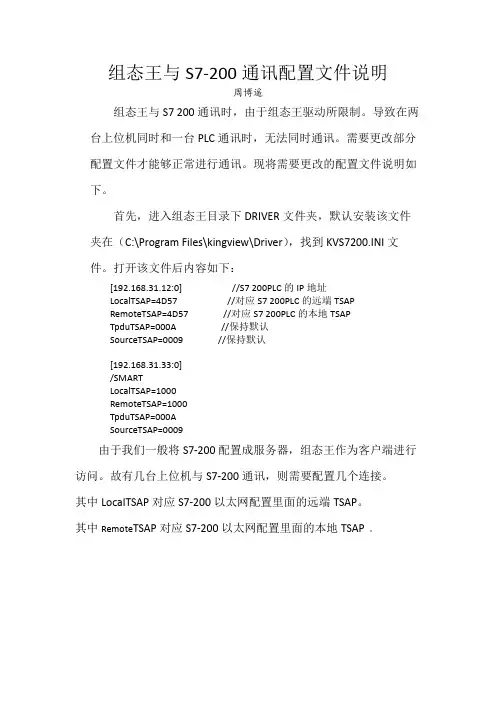

组态王与S7200通讯配置文件说明

组态王与S7-200通讯配置文件说明周博遥组态王与S7 200通讯时,由于组态王驱动所限制。
导致在两台上位机同时和一台PLC通讯时,无法同时通讯。
需要更改部分配置文件才能够正常进行通讯。
现将需要更改的配置文件说明如下。
首先,进入组态王目录下DRIVER文件夹,默认安装该文件夹在(C:\Program Files\kingview\Driver),找到KVS7200.INI文件。
打开该文件后内容如下:[192.168.31.12:0] //S7 200PLC的IP地址LocalTSAP=4D57 //对应S7 200PLC的远端TSAPRemoteTSAP=4D57//对应S7 200PLC的本地TSAPTpduTSAP=000A //保持默认SourceTSAP=0009//保持默认[192.168.31.33:0]/SMARTLocalTSAP=1000RemoteTSAP=1000TpduTSAP=000ASourceTSAP=0009由于我们一般将S7-200配置成服务器,组态王作为客户端进行访问。
故有几台上位机与S7-200通讯,则需要配置几个连接。
其中LocalTSAP对应S7-200以太网配置里面的远端TSAP。
其中Remote TSAP对应S7-200以太网配置里面的本地TSAP。
配置实例:项目A共有3台PLC,IP地址分别为192.168.1.101, 192.168.1.102,192.168.1.103.其中S7-200程序配置如图所示:其中1#机组PLC 地址为192.168.1.101。
1#上位机使用连接0进行通讯:则配置如下[192.168.1.101:0]/SMARTLocalTSAP=1011 //对应连接0的远程属性RemoteTSAP=1000//对应连接0的本地属性TpduTSAP=000ASourceTSAP=00092#上位机使用连接1进行通讯:则配置文件更改如下[192.168.1.101:0]/SMARTLocalTSAP=1111 //对应连接1的远程属性RemoteTSAP=1100//对应连接1的本地属性TpduTSAP=000ASourceTSAP=0009如有多个PLC则在该段结束后另起一行编辑即可。
应用组态王软件实现与S7-200的通讯实验

应用组态王软件实现与S7-200的通讯实验实验4 应用组态王软件实现与S7-200的通讯一、实验目的强化之前学习的PLC知识,通过第三方软件配置PLC,实现组态王软件与s7-200PLC的远程通信功能。
学会使用变量寄存器控制变量,熟练运用梯形图编程。
二、实验要求1) 以实验室西门子SIMATIC S7-200为硬件设备,认识掌握用PLC控制系统控制步进电机正反转以及调速的方法;2) 学习STEP7-Micro/WIN32软件,运用梯形图语言进行编程。
3) 学习组态王软件,学习运用第三方软件进行对PLC的组态连接,实现通信功能。
三、实验设备1) 西门子SIMATIC S7-200 PLC、步进电机等硬件系统2) 西门子SIMATIC S7-200 PLC编程软件STEP7-Micro/WIN323) 组态王软件(6.53版本及以上)四、实验原理PPI通信协议是西门子专门为S7-200系列PLC开发的,它是一种主从设备协议。
主设备给从属装置发送请求,从属装置进行响应。
利用USB/PPI线缆,将S7-200系列PLC与装有STEP7的主设备连接起来。
PPI通信协议是S7-200PLC与STEP7-MicroWIN之间默认的通信协议。
在装有STEP7-MicroWIN的windows系统下可以通过PPI通讯下载修改PLC程序。
组态王6.53及其以上版本支持与西门子S7-200 USB进行通讯。
因此,可以使用西门子PLC自带的USB/PPI电缆线进行组态王与PLC之间的通讯。
五、基于自主程序设计的实验步骤STEP1:PLC程序编写通过组态王控制PLC实现步进电机的正反转操作,需要在PLC程序中设置触发便于控制。
利用变量寄存器V中的值作为触发条件。
当V寄存器中的值为1时,步进电机正转;当V寄存器中的值为2时,步进电机反转。
当V寄存器中的值为3时,步进电机停转。
若要步进电机实现变速功能,可以继续赋给V寄存器不同的值来实现。
组态王软件与S7-200SMART无线PPI通信方案

组态王软件与S7-200SMART无线PPI通信方案在实际的工业场合应用中,人机界面跟PLC配套使用是比较常见的现场“CP组合”,但是由于监控和施工的场合往往相距有一段距离,比如厂区设备操作室和中控室可能会有在几十米甚至几千米左右的距离。
根据不同场合及距离大家可以选择布线,或者不方便布线的话采用无线通信的方式来实现,各有各的好处和实用性,大家按自己现场实际情况及生产发展考量来选择。
这次我们主要讲述的是通过PPI协议来PLC和组态之间的无线通讯。
采用无线PPI协议响应速度快且不需要编程,只需要组态,所以一般情况下用户更喜欢采用PPI协议网络,需要注意的是在组态时要考虑设置参数的匹配性。
本方案以组态软件为例,介绍西门子 S7-200 Smart与组态软件的无线 PPI 通信实现过程。
在本方案中采用了西门子PLC专用无线通讯终端——DTD434M,作为实现无线通讯的硬件设备。
一、方案概述PPI网络本方案中组态王配置为标准 PPI 主站,西门子 PLC 配置为PPI从站,使用简单方便,不必深入理解 PPI 协议细节,即可完成通信。
通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD434M,能够稳定方便的实现无线PPI网络,无需更改网络参数或原有程序,直接替换有线Rs485通讯。
二、实验设备与接线组态软件:组态王6.55200SMART型号:CPU SR20 * 1台无线通讯终端:DTD434MC * 2台PC电脑与无线数据终端DTD434MC连接RS-232连线RS-232连续电脑RS232串口DTD434MC DTD434MC设置RXD DB9-Pin2 Rx DB9-Pin2 Tx K8: 1,2,3,4,5,6,7,8 OFFTXD DB9-Pin3 TX DB9-Pin3 RxGND DB9-Pin5 GND DB9-Pin5 GND200SMART与无线数据终端DTD434MC连接RS-485连线 200SMART DTD434MC DTD434MC设置RS485+ A DB9-Pin3 B RS485+ A K8: 1,2,3,4,5,6,7,8 OFFRS485- B DB9-Pin8 A RS485- B三、组态王实现PPI主站选择计算机串口,如本机串口COM1依照下图,配置通讯参数分别编辑变量的基本属性,特别注意读写属性的选择。
组态王与S7-200 SMART以太网通信详解

主题:组态王与S7-200 SMART以太网通信详解/club/bbs/post.aspx?b_id=64&a_id=1139577&s_id=0&num=2#anch /club/bbs/post.aspx?b_id=64&a_id=1139205&s_id=0&num=5#anch2014-04-16 17:54:35 楼主1.在亚控公司网站下载2013年9月更新的驱动程序,版本为60.1.24.30,网址如下::8080/driverdownload/Kingview_Generic_Version_Extendedview.asp?Number =414老版本的驱动不支持S7-200 SMART。
2.改写下载的驱动中的下载的驱动中有两个文件夹“KS驱动”和“KV驱动”。
使用其中的“KV驱动”。
将该文件夹中的初始化文件“kvS7200.ini”原文为[192.168.31.12:0]LocalTSAP=4D57RemoteTSAP=4D57TpduTSAP=000ASourceTSAP=0009[192.168.31.33:0]/SMARTLocalTSAP=1000RemoteTSAP=1000TpduTSAP=000ASourceTSAP=0009将它改写为:[192.168.2.1:0]LocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009其中的“192.168.2.1”是CPU的IP地址。
如果有多台PLC,应列出它们的IP地址,例如[192.168.2.1:0][192.168.2.2:0]3.安装驱动程序单击Windows的“开始”按钮,执行菜单命令“\所有程序\组态王6.55\工具\安装新驱动”,打开驱动安装工具。
单击按钮,打开保存驱动的文件夹,双击其中的驱动文件“S7_TCP.dll”,单击“安装驱动”按钮,安装成功后显示“安装完成!”。
S7200与组态王通信 MODBUS

S7200与组态王通信MODBUS
S7200与组态王通信,MODBUS协议,PLC为从站,上位机为主站,两站之间距离大概有300多M,工控机上我已经安了RS485的串口卡,使用的是RS485的通讯线,线两端的D型头(一公一母)是自己弄的(3和8的引脚),相接后一直是通信失败,我想问下这方法可行不?
问题补充:
如何测试通讯线的好坏?
最佳答案
PLC通信口是3、8脚,你那RS485的串口卡出来就未必了。
首先要确认你RS485的串口卡出来的脚。
用一根短短电缆试下,跟PLC通信上了再说。
通信电缆尽量不要跟大电流,高电压的电缆一起走。
尽量用双绞屏蔽电缆,注意接地。
S7-200组态王通讯的问题MODBUS介绍

“MODBUS”常见问题解答1.我的设备支持modbus 设备设备,,能否直接与组态王软件连接能否直接与组态王软件连接??只要设备是标准的modbus 协议设备,即可使用组态王设备列表下的PLC-->莫迪康-->MODBUSRTU(或者ACSII 码)进行通信。
但具体的寄存器地址对照表必须从设备厂家索取。
2.我的支持modbus 协议的串口设备协议的串口设备,,能否与多个上位软件能否与多个上位软件((比如组态王软件和某品牌触摸屏牌触摸屏))同时通讯同时通讯??因为modbus 串口协议不支持多主站,所以不能多个软件同时与modbus 设备同时通信。
3.在组态王工程中建立多个modbusTCPIPserver 设备定义设备定义,,分别使用两台客户端对其访问访问,,只有站点高的那个server 通讯ok ,站点低的通讯失败站点低的通讯失败,,为什么为什么??这是因为在组态王软件中只支持建立一个modbusTCPIPserver ,当建立多个server时,组态王客户端则会自动与站点高的server 进行通讯,所以会导致站点低的通讯失败。
4.如何实现组态王数据通过串口或者以太网驱动方式传送到其他组态软件或者应用程序中序中??如果其他组态软件或者应用程序支持modbus 协议,则可以通过组态王提供的modRTUserver 或者modbusTCPserver 驱动来实现。
5.组态王与支持Modbus 协议的设备进行通讯时协议的设备进行通讯时,,组态王画面上显示的数据不正确常有哪些原因哪些原因??引起数据不正确的原因主要有如下几点:1)组态王中定义的寄存器地址跟实际设备不一致导致。
比如某些使用modbus 协议通讯的设备的数据地址是从0开始的,而组态王modbus 协议驱动寄存器地址是从1开始的,所以遇到此种情况时在组态王中定义变量时,寄存器地址要进行加1处理;2)数据词典中最大原始值和最大值定义不不当;比如最大原始值和最大值不一样会导致画面看到的数据和实际设备不一致;3)组态王读取FLOAT 和LONG 类型的数据时,没有使用提供的SwapF 和SwapL 寄存器来调整FLOAT 型和LONG 型数据的字节顺序;4)LONG 或FLOAT 型的双字的数据,没有按照间隔隔地址方式定义;因为modbus协议所对应的参数地址一般按照字为基本单位进行分地址排序的。
组态王与PLC S7-200 建立GPRS 无线通信

组态王与西门子PLC200 建立GPRS 远程通讯(自由口模式)一、很多搞工控的同行在建立PLC与组态王进行GPRS 远程通讯时总是失败,尤其是看了组态王的帮助文件后即使建立了远程通讯连接,其PLC内部的变量地址与组态王怎样一一对应还是不很清楚,在这里也是我几个星期摸索的结果,特发表出来供有需要的同行参考与借鉴二、要建立GPRS 远程数据采集必须具备如下几个条件(很重要啊!)A、利用花生壳声明一个IP地址解析域名(当然有固定的IP就可以不用了)我声明的解析域名是(怎样声明网上有)B、选用GPRS RTU 模块必须是组态王软件中支持的驱动,要不必不会成功,当然你如果你自己会做组态王的驱动开发那就没问题了,我用的GPRSS 是实达如下图(要懂得VC++哦!)C、由于电信封锁了很多我们要用的端口(太没天理了),我们就必须要使用路由器做端口映射了,你必须要有个路由器啦!(不过电信又封锁了路由,俺还是有办法的,进行路由破解,成功!)我用的TPLINK 无线路由器。
D、别忘就了组态王提供了给你S7-200自由口通讯的例子(看了还是不会吧!呵呵别急!)下面我们就开始一步一步进行:1、进入你的路由器进行端口映射设置我的是192.168.1.1(看看你路由器的背面就有)。
如下图红色标记的“转发规则”,进入设置。
2、将端口号设置为5000(随便你自己只要不是电信封锁的就行),IP地址设置为192.168.1.100(我的电脑被分配的是192.168.1.100如下图),协议设置为UDP(我们使用的一种无线的模式UDP 和TCP 无所谓啦!)最后别忘记点击“使所有项目生效”。
此图是我自己的电脑自动获取的IP地址3、完成了上面两步,就开始进入GPRS RTU 模块的参数设置啦!(要特别注意啊!如下图第一项中的service code和APN就按照我的设置。
第二项中的DTU Identify Number 可以随意(要记住在组态中有用)DTU Communication Port: 5000 (看到了吗和路由器在的端口一样,记住在组态王中有用)其它就默认!第三项中的DSC IP Address: 58.44.106.70 这个就是我的外网的IP地址,这个可以从发生壳界面的右下角就有显示。
西门子S7-200PLC与组态王的无线通信Modbus方案

西门子S7_200PLC与组态王的无线通信Modbus方案西门子S7_200PLC与组态王的无线通信Modbus方案在这里介绍一种PLC的MODBUS无线组态通信的实现方法。
本方案可以作为西门子PLC与组态王通信的实例。
在工业现场可能会遇到这样的情况,分布在不同地方(车间、控制室场所等)的PLC需要与总控中心的组态王软件进行远程通信,通常情况是采用有线RS485总线敷设电缆,通过MODBUS协议完成此功能。
如果现场布线不方便的话,也可以采用无线方式进行通信。
本方案中采用了专门用于无线通信的智能数据终端DTD433M。
l 有线MODBUS网络:S7-200S7-200STEP7S7-200PG/PC9.6kbps,8,N,1人机界面组态软件l S7-200STEP 7PG/PCRS4859.6 kbps人机界面组态软件DTD433DTD433RS4859.6 kbpsS7-200RS4859.6 kbpsDTD433无线MODBUS网络:在实际系统中,人机界面与PLC不在一起,中心计算机一般放置在控制室,而PLC安装在现场车间,二者之间距离往往从几十米到几千米。
如果布线的话,需要挖沟施工,比较麻烦,这种情况下比较适合采用无线通信方式。
一、PLC与组态王的Modbus通信1. 下载S7_200程序需要向 PLC中下载对应的初始化程序(KVmoddbus.mwp),由亚控公司提供。
此程序默认的PLC通讯端口为 port0,地址为 2,波特率 9600,无校验(地址和波特率可由程SBR0 中的 VB8,SMB30 进行修改);2.设备选择选择以下两个设备都可以。
3. 演示程序界面打开组态王演示工程文件二、满足西门子PLC的MODBUS通信协议的专用无线数据终端为了满足西门子PLC和组态王的MODBUS通信协议,对无线数据终端具有以下要求:适合于RS232/RS485串口连接,可以直接代替有线的RS485网DTD433M提供标准的RS232/RS485口。
西门子s7_200 modbus通信协议和支持modbusrtu协议的电磁流量计、超声波流量计的通信实例

西门子s7_200 modbus通信协议和支持modbusrtu协议的电磁流量计、超声波流量计的通信实例.西门子S7_200 MODBUS通信协议和支持MODBUS RTU协议的电磁流量计、超声波流量计的通信实例S7_200系列PLC有一个通信口的也有两个通信口的,这两个口都支持MODBUS 通信协议,不过要添加MODBUS库文件(SP6版本的step7 micro/win 软件自带有MODBUS库文件)。
下面根据具体的项目来说明MODBUS的使用:在项目中要采集进水流量的瞬时流量、日累计、月累计、年累计量,流量计本身有4~20mA信号输出和脉冲信号输出,这些输出信号都是瞬时量,只能转换为瞬时流量,而累积量就要通过编写程序来累加,而且信号的传输衰减和计算过程产生的误差就会造成和实际的流量相差很多,现在很多的流量计(包括其他的测量设备)都设计有通讯口,尤其是支持MODBUS协议,所以首选通信方式采集数据,这样可以直接读取我们想要的数据,只需做稍微的数据转换就可以的,同时也减小了工作量提高准确性(实际是按照流量收取费用的)。
实际的硬件连接:10套s7-200组成PPI网络(其中一个200站做主站),有一个从站要采集两个不同厂家的流量计的相关信息。
PPI网络层已经用去了一个端口0,还剩下一个端口1,那么就用这个端口并设置为自由口协议,在程序中调用MODBUS程序块并填写好必要的信息就可以了(其实调用MODBUS程序块时,程序块内就已经设置好端口为自由口协议了)。
图1.MODBUS库文件....图2.控制指令图3.控制指令这里MBUS_CTRL_P1指令要一直调用,有一点要指明:图2中的程序是读取其中一台流量计的,图..3是读取另一台流量计的,这两个流量计是不一样的。
这里最重要的是MBUS_MSG_P1指令中地址“Addr”的填写,其实这里要填写Modbus从站的寄存器地址(该地址内有我们需要的信息),那么这个地址要怎么填写呢,填写多少呢,这就要查看从站设备(这里是流量计)的“通信手册”了,因为每个厂家的设备都不一样,所以相同信息的寄存器地址也不一样。
组态王与S7200 PLC通讯配置方案汇总

转] 组态王与S7200 PLC通讯配置方案汇总(转)组态王软件和S7200 PLC 可以通过一下通讯链路进行通讯,具体说明如下:串口通讯方式:硬件连接:此种方式使用S7200系列PLC上的PPI编程口,使用西门子标准编程电缆或标准485电缆链接到计算机串口上:当使用计算机的RS232通讯口时:建议使用西门子专用紫色电缆和网络接头+常规有源RS485/232转换模块(如研华的ADAM4520)进行PLC 485编程口和计算机标准232口的连接);当使用计算机扩展RS485口时:建议使用西门子专用紫色电缆和网络接头直接进行PLC RS485编程口和计算机RS485口的连接。
注意:PLC的PPI口中9针口:3―DATA+;8―DATA-适用场合:一般适用于一个PLC和一台PC进行直接串口通讯的场合,PLC和PC机之间距离较近;组态王对应驱动(常用直接驱动有3个):(1)PLC??西门子??S7-200系列??PPI(2)PLC??西门子??S7-200系列??自由口(3)PLC??西门子??S7-200系列??Modbus特殊软件需求:组态王所在的计算机不需要安装s7200编程软件。
各自具体配置按照组态王对应驱动帮助执行即可。
注意:因为PPI协议的特殊性,读取一个数据包一般需要400MS的时间,当用户反馈PPI通讯速度慢时,请以此标准分析用户工程通讯速度慢是否在合理的范围;如果在该驱动所支持的合理范围内,用户仍然不满意时,建议更换为自由口或modbus通讯方式。
当用户使用自由口或Modbus通讯驱动时,需要向PLC中下载对应协议程序,该程序由亚控提供。
用户必须在此通讯协议基础上继续编写用户自己的逻辑控制程序,该逻辑控制程序中用到的寄存器不能和亚控提供的协议中所占用的V区地址冲突:PLC自由口协议程序默认占用了V300及以前的地址;PLCModbus协议程序占用V1000及以前的地址。
MPI通讯卡方式:硬件连接:此种方式使用S7200PLC上的编程口,计算机上插一块西门子公司的CP5611(或CP5613等MPI 通讯卡――具体根据带PLC类型和数量,由西门子公司确定使用何种通讯卡),通讯卡和PLC之间建议使用西门子提供的标准转换接头和通讯电缆实现硬件连接;此种链路常规通讯距离为50米,超过时请咨询西门子购买中继器扩展通讯链路长度。
基于组态王和西门子200 PLC的远程控制

组态王与S7-200实现PLC无线监.控本文介绍了组态王和广州巨控PLC专用GPRS DTU实现S7-200 PLC无线监.控的方法。
相对传统透传的GPRS DTU,该方案特色如下:✧组态软件远程监.控(可修改PLC数据,查看数据,历史数据报表,趋势图等),可以使用巨控免费组态,或者WINCC,组态王等任意支持OPC的组态,无需固定IP和任何端口映射,花生壳动态域名。
✧模块内置的网页功能,手.机和电脑用网页直接查看PLC,修改PLC数据。
只需简单的配置一下网页的样式,下载到模块即可使用。
无需任何网页和网络知识。
也无需任何网页服务器。
✧短信功能,短信报.警,控制催.款,查询,而且由于远程可以修改模块工程,所以可以远程随时修改短信内容,收件人等✧多包并发采集,按需采集,智能压缩技术,相对透传GRPS DTU降低50%流量,速度提高2.5倍。
✧支持各种复杂协议,如西门子PPI,MPI,三菱,欧姆龙协议。
普通DTU只能支持透传简单的MODBUS之类的串口协议。
✧同时支持短信功能和GPRS无线远程访问,提高无线监.控的可靠性。
GPRS永远在线,自动重连。
网络结构:1.巨控GRM200和PLC通过485连接,GRM200通过插入的手.机卡GPRS上网。
2.远程电脑只需能上网,即可,不需要固定IP,不需另外的服务器3.远程电脑上需安装OPCSERVER,然后登陆对应模块的序号和密码。
4.组态软件是通过OPC接口从OPCSERVER访问远程的PLC数据。
完成远程监.控的需要的硬件:1.GRM200G一台(插入开通GPRS的SIM卡)和西门子PLC通过PPI连接.2.可以上网的电脑一台.(无需固定IP,只要求能上网即可)完成远程监.控需要的软件:1.GRM200工程配置软件GRM Dev32.巨控GrmOpcServer软件包,请从巨控公司网站上下载。
3.巨控组态软件GiantView V3.5 GRM专用版,请从巨控公司网站上下载。
组态王或SCADA与西门子200Smart通讯配置流程

组态王或SCADA与西门子200Smart通讯配置流程配置流程一、确定软件版本及驱动版本如果使用的是660SP2及以上版本,可以不更换驱动即可与200smart单独通讯,如果不是则需要官网下载200TCP的驱动200smart和200使用同一个TCP驱动二、驱动安装工具的使用单击电脑Windows的“开始”按钮,执行菜单命令“\所有程序\组态王\工具\安装新驱动”,打开驱动安装工具。
单击“…”按钮,打开保存驱动的文件夹,双击其中的驱动文件“S7_TCP.dll”,单击“安装驱动”按钮,安装成功后显示“安装完成!”提供的驱动文件最好放在磁盘根目录下,路径不要深,不要放桌面三、配置1:设备定义部分同200 TCP定义方法,注意设备地址格式2:200smart通讯还需要配置驱动所依赖的初始化文件“kvS7200.ini”,在正确的驱动中,配置此文件及路径(安装路径下Kingview\Driver文件夹):如下图A、首先选中此文件,鼠标右键,去掉文件的“只读”属性,否则可能会出现文件配置后无法保存的情况B、每段参数的含义:1:工控机是单网卡的,可以忽略设置,多网卡的情况,要设置为和plc连接的那个网卡所设置的IP;2:smart的IP地址(此处的设置与设备定义那块的地址设置保持一致)3:LocalTSAP和RemoteTSAP两行的参数是多上位的参数(包含编程软件),多个上位连接需要设置,比如两个上位同时通讯设置:4:最后两行参数TpduTSAP和SourceTSAP是为Smart设备新增的两个字段,根据plc型号设置比如两个上位,plc型号SR30则配置文件设置如下:[Local]IP=192.168.2.20StringType=0[192.168.2.1:0]/SMARTLocalTSAP=0201RemoteTSAP=0201TpduTSAP=000ASourceTSAP=0001同时跟SR30和SR60通讯的配置如下,有几个设备就设置几段对应型号的参数TpduTSAP和SourceTSAP这两个值是初始化时与原S7设备不同的地方(可能会因Smart设备型号不同而值不同导致无法连接,已知型号参数如下,其他情况需要截取现场数据帧来确认这两个值,确认方法见附录)【SR60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=000A【SR40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009(也可以是0006)【SR30】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001(也可以是0009、02FF)【SR20】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009【1SA00】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=031C【CR60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001【CR40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001【ST60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=00DD(也可以是也可以是0003、0329、000F、005A、004F)【ST40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009(也可以是0001、0152)【ST30】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009【ST20】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0011如果应用的smart的型号此上没有,可以使用一下方法获取:附录:应用wireshark软件:确认方法如下:在西门子软件与设备三次握手成功后的第一帧中包含配置文件中的所有的需要的数据。
组态王与西门子200Smart通讯配置流程及注意事项

配置流程一、确定软件版本及驱动版本如果使用的是660SP2及以上版本,可以不更换驱动即可与200smart单独通讯,如果不是则需要官网下载200TCP的驱动200smart和200使用同一个TCP驱动二、驱动安装工具的使用单击电脑Windows的“开始”按钮,执行菜单命令“\所有程序\组态王\工具\安装新驱动”,打开驱动安装工具。
单击“…”按钮,打开保存驱动的文件夹,双击其中的驱动文件“S7_TCP.dll”,单击“安装驱动”按钮,安装成功后显示“安装完成!”提供的驱动文件最好放在磁盘根目录下,路径不要深,不要放桌面三、配置1:设备定义部分同200 TCP定义方法,注意设备地址格式2:200smart通讯还需要配置驱动所依赖的初始化文件“kvS7200.ini”,在正确的驱动中,配置此文件及路径(安装路径下Kingview\Driver文件夹):如下图A、首先选中此文件,鼠标右键,去掉文件的“只读”属性,否则可能会出现文件配置后无法保存的情况B、每段参数的含义:1:工控机是单网卡的,可以忽略设置,多网卡的情况,要设置为和plc连接的那个网卡所设置的IP;2:smart的IP地址(此处的设置与设备定义那块的地址设置保持一致)3:LocalTSAP和RemoteTSAP两行的参数是多上位的参数(包含编程软件),多个上位连接需要设置,比如两个上位同时通讯设置:4:最后两行参数TpduTSAP和SourceTSAP是为Smart设备新增的两个字段,根据plc型号设置比如两个上位,plc型号SR30则配置文件设置如下:[Local]IP=192.168.2.20StringType=0[192.168.2.1:0]/SMARTLocalTSAP=0201RemoteTSAP=0201TpduTSAP=000ASourceTSAP=0001同时跟SR30和SR60通讯的配置如下,有几个设备就设置几段对应型号的参数TpduTSAP和SourceTSAP这两个值是初始化时与原S7设备不同的地方(可能会因Smart设备型号不同而值不同导致无法连接,已知型号参数如下,其他情况需要截取现场数据帧来确认这两个值,确认方法见附录)【SR60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=000A【SR40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009(也可以是0006)【SR30】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001(也可以是0009、02FF)【SR20】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009【1SA00】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=031C【CR60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001【CR40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0001【ST60】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=00DD(也可以是也可以是0003、0329、000F、005A、004F)【ST40】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009(也可以是0001、0152)【ST30】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009【ST20】[192.168.2.1:0]/SMARTLocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0011如果应用的smart的型号此上没有,可以使用一下方法获取:注意事项1:驱动版本特别说明如果用的是最新的60.10.34.30版的S7_TCP驱动,注意设备地址定义多了端口号的设置,否则定义不过去,端口可设置,此版本之前的无需设置配置文件中的也要对应的加端口2:通讯不上的情况A:电脑和plc要在同一网段,IP保证ping通,B:多网卡时配置文件中网卡IP的设置C:驱动版本要保证支持D:多上位参数要注意设置E:plc型号对应的参数设置正确。
组态王与S7-200 SMART以太网通信详解

主题:组态王与S7-200 SMART以太网通信详解/club/bbs/post.aspx?b_id=64&a_id=1139577&s_id=0&num=2#anch /club/bbs/post.aspx?b_id=64&a_id=1139205&s_id=0&num=5#anch2014-04-16 17:54:35 楼主1.在亚控公司网站下载2013年9月更新的驱动程序,版本为60.1.24.30,网址如下::8080/driverdownload/Kingview_Generic_Version_Extendedview.asp?Number =414老版本的驱动不支持S7-200 SMART。
2.改写下载的驱动中的下载的驱动中有两个文件夹“KS驱动”和“KV驱动”。
使用其中的“KV驱动”。
将该文件夹中的初始化文件“kvS7200.ini”原文为[192.168.31.12:0]LocalTSAP=4D57RemoteTSAP=4D57TpduTSAP=000ASourceTSAP=0009[192.168.31.33:0]/SMARTLocalTSAP=1000RemoteTSAP=1000TpduTSAP=000ASourceTSAP=0009将它改写为:[192.168.2.1:0]LocalTSAP=0101RemoteTSAP=0101TpduTSAP=000ASourceTSAP=0009其中的“192.168.2.1”是CPU的IP地址。
如果有多台PLC,应列出它们的IP地址,例如[192.168.2.1:0][192.168.2.2:0]3.安装驱动程序单击Windows的“开始”按钮,执行菜单命令“\所有程序\组态王6.55\工具\安装新驱动”,打开驱动安装工具。
单击按钮,打开保存驱动的文件夹,双击其中的驱动文件“S7_TCP.dll”,单击“安装驱动”按钮,安装成功后显示“安装完成!”。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
组态王通过宏电GPRS DUT连接S7-200测试过程
一、简介
对于远程数据监控的系统,目前组态王提供了多种网络监控方式。
其中,基于中国移动公司移动服务网络的GPRS(通用分组无线业务)服务或中国联通公司的CDMA(码分多址)服务,组态王提供了一种无线远程数据交换解决方案。
采用此种数据交换方案,用户需要为计算机申请公网IP地址或域名及现场设备上连接支持GPRS或CDMA服务的DTU模块,适合于有移动网络覆盖的远程的数据采集系统。
目前组态王软件支持包括深圳宏电、深圳倚天、厦门桑荣、唐山蓝迪、北京艺能、北京汉智通、台湾尉普、福州利事达、上海蓝峰、福建实达、北京爱立信、北京欧特姆、航天金软、力创LQ-8200、实达TCP、嘉复欣、蓝天顶峰(NETJET)等厂家的DTU模块。
本文主要以组态王软件与宏电GPRS DTU模块采用GPRS方式与西门子 PLC设备进行通信为例讲解此方案的实现方法。
(有关宏电DTU产品的详细情况请咨询宏电公司。
)
二、软硬件环境
Window XP(SP2)操作系统
Kingview6.53(组态王)
宏电GPRS DTU H7710模块
S7-200西门子PLC CPU 222CN
移动电话卡(开通GPRS功能全球通卡)
三、宏电GPRS DTU配置:
要使用DTU模块进行通信,首先必须进行DTU设备的配置,使其适合工作环境。
1.DSC DEMO 设置
调试DTU 需要在中心启动DSC DEMO 程序,用于向DTU 发送和接收从DTU 发来的数据,它的运行操作界面如下:
点击服务设置,出现如下图界面:
服务类型:UDP 和TCP 协议选择(根据用户对DTU 协议的设置选择,本例以UDP 为例);服务端口:DSC DEMO 侦听端口(1~65535),用户自定义设置(本例以5007 为例);
指定IP:该功能在PC 具有多IP 地址时使用,用于设置接收数据和发送数据所用IP 地址;(如果中心有多IP 的情况下,不指定IP 地址,有可能导致DTU 无法和DSC DEMO 建立连接。
)设置完毕后点击确定按钮,点击启动按键,如下图界面所示:
2、DTU模块配置
DTU的参数配置可以通过超级终端,串口调试工具,以及宏电公司提供的配置工具这三种方式给DTU 进行参数配置。
这里我用串口调试工具设置
按上图配置参数,点击确定后按住“空格”键后给DTU 加电,进入配置界面,如下图所示
2.1.串口调试工具:
除此超级终端进行配置外,还可以通过串口调试工具进入参数配置界面。
调试方式如下,运行串口调试工具,运行界面如下图所示:
按上图所示,设置串口波特率,选择“HEX 发送”,在字符串输入框中输入“20”,设置为10ms“定时发送”,然按住键盘的空格键给DTU 加电,进入DTU 配置界面,如下图所示:
2.2.
宏电配置工具
除了超级终端和串口调试工具,也可以通过宏电公司提供的配置工具给DTU 配置参数,但是管理工具版本必须是V2.7 版本以上。
运行宏电的DTU 参数配置工具,出现如下界面:
选择相应串口,点击打开串口,接着点击连接DTU,然后给DTU 加电,提示框中显示连接DTU 成功,并弹出登陆DTU 密码框,如下图所示:
输入密码“1234”,一般默认都是这个密码,进入DTU 配置,点击读取DTU ,如下图所示:
对需要配置的参数,进行配置,配置完成后点击配置DTU参数配置完成。
3.5.
参数说明
4.西门子PLC设定
在组态王安装光盘里有西门子初始化程序,通过西门子编程软件烧进S700的PLC里,我
用的是V4.0 STEP 7 MicroWIN SP3版本
默认地址是2 通信参数为波特率 9600 数据位 8位停止位 1位无校验
3.组态王通讯定。
定义IO设备
定义GPRS---虚拟串口设备
下面在组态王中定义GPRS DTU设备。
例如:
使用莫迪康PLC(MODBUS RTU协议)作为现场的数据采集设备,组态王通过宏电的GPRS设备和莫迪康PLC 即西门子的S7200PLC数据采信模块进行通讯。
在组态王中定义设备的步骤如下:
1.点击左边树状菜单中的设备---COM1.然后双击“新建”进行I/0设备定义.如下图所示
2. 选择串口设备,定义实际设备(即莫迪康PLC),如下图所示:
2. 指定莫迪康PLC的逻辑名称,如下图所示:
3. 给莫迪康PLC选择一个虚拟串口,如下图所示:
选择虚拟串口(GPRS设备):选择该项,表示组态王通过GPRS和串口设备通讯。
如果不选用此选项表示组态王直接和设备通讯。
4. 在虚拟串口上定义GPRS设备,如6.61所示:
逻辑名称:虚拟串口上定义的GPRS设备名称,用户自己定义
设备选择:从下拉菜单中选择组态王支持的GPRS设备。
例如选择桑荣设备,
如上图所示。
DTU设备标识信息和设备端口号:这两个参数要和GPRS硬件中的相应设置一
致,组态王通过此信息来找相应的GPRS设备。
注意:
有关如何设置GPRS硬件参数的详细说明请参见组态王提供的联机帮助--组态王硬件帮助中的GPRS的使用帮助部分或相应的硬件使用说明书。
选择已定义的虚拟设备:当选定"选择已定义的虚拟设备"复选框时,在下拉框中将显示已经定义的虚拟设备。
用户可以选择已经定义的虚拟设备(此项选择用于1个具有485接口的GPRS DTU下连接多个具有相同协议的数据采集终端设备的情况)。
5. 定义设备地址:GPRS下挂的实际设备的地址,如下图所示:
6. 继续单击“下一步”按钮,则弹出“设备配置向导——通讯参数”对话框 ,如下图所示:
7. 继续单击“下一步”按钮,则弹出“设备配置向导——信息总结”对话框如下图所示:
至此设备定义完毕,系统会生成两种设备的图标:
虚拟串口设备(即GPRS DTU设备)和GPRS DTU设备下挂的实际设备如下图所示:
8. 定义GPRS变量
对于GPRS设备有两个寄存器:
通讯时还要定义GPRS下面所连接的终端数据采集设备的变量,其变量的定义和不接GPRS 设备时是一致的,在画面上分别连接GPRS和终端数据采集设备的变量。
正常通讯时组态王切换到运行,GPRS的寄存器V_S,V_C两个寄存器的状态均为1,表示GPRS设备已经连接到GPRS 网络,并且工作正常。
终端数据采集设备的数据是实时刷新的。
如果用户不想和设备通讯可以将V_C的值置为0,即停止虚拟设备工作,这样组态王就不和设备通讯了。
9.设置通讯端口参数
对于不同的通讯设备,其通讯端口通讯的参数是不一样的,如波特率、数据位、校验位等。
所以在定义完设备之后,还需要对计算机通讯时通讯端口的参数进行设置。
如上节中定义设备时,选择了KVCOM1口,则在工程浏览器的目录显示区,选择“设备”,双击“KV COM1”图标,弹出“设置串口——KV COM1”对话框,如下图所示。
在“通讯参数”栏中,选择设备对应的波特率、数据位、校验类型、停止位等,这些参数的选择可以参考组态王的相关设备帮助或按照设备中通讯参数的配置。
“通讯超时”为默认值,除非特殊说明,一般不需要修改。
“通讯方式”是指计算机一侧串口的通讯方式,是RS232或RS485,一般计算机一侧都为RS232,按实际情况选择相应的类型即可。
10.运行后GPRS连接成功显示
系统运行状态 GPRS两个寄存器的状态都为1正常。
亚控广州分公司谢波 2008 11 12。
