电工技师实操试题及答案一、实操试题1. 电路接线实操请根据以下电路图进行接线实操，并回答相关问题：（电路图省略）实操问题：a) 请写出接线图中电源电压的符号及数值。
b) 根据接线图，计算电阻R2的阻值。
c) 在接线图给出的条件下，计算电路中的电流大小。
2. 电动机维修实操请根据以下电动机实物图进行维修实操，并回答相关问题：（电动机实物图省略）实操问题：a) 请写出电动机的工作原理。
b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。
c) 如何使用万用表检测电动机的绕组是否断路？二、实操答案1. 电路接线实操答案（电路图省略）答案：a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。
b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。
c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。
2. 电动机维修实操答案（电动机实物图省略）答案：a) 电动机是利用电能转换为机械能的装置。
当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。
b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。
电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。
c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。
本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。
通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。
实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。
维修电工(技师)考试题+答案
维修电工（技师）考试题+答案一、单选题（共40题，每题1分，共40分）1、三相异步电动机进行烘干后，待其机壳温度下降至( )时才能浸漆A、400～500B、500～600C、700～900D、600～700正确答案：D2、差模输入信号是两个输入信号的( )。
A、和B、差C、比值D、平均值正确答案：B3、调整压缩机润滑油油温可以通过控制油冷却器的( )来调节。
A、蒸汽量B、水量C、气量D、油量正确答案：B4、在示波器面板上的“聚焦”和“辅助聚焦”旋钮就是用来调节( )的电位器，可使焦点正好落在荧光屏上。
A、栅极上电压B、第二阳极上电压C、两个阳极间电压D、第一阳极上电压正确答案：C5、传感器的输出信号可以是( )。
A、电压信号B、电流信号C、模拟信号D、以上三种都对正确答案：D6、影响蓄电池寿命的重要因素是环境温度，一般电池生产厂家要求的最佳环境温度是在( )之间。
A、25－45℃B、10－20℃C、20－25℃D、0－10℃正确答案：C7、当同步电动机在额定电压下带额定负载运行时，调节励磁电流大小，可改变( )。
A、输入电动机的无功功率B、电动机输出转矩C、输入电动机有功功率D、同步电动机的转速正确答案：D8、高压电动机过负荷保护，其保护接线方式应采用( )。
A、三角形接线或星形接线B、两相差接C、两相不完全星形连接或两相差接D、两相不完全星形连接正确答案：C9、变压器试验的油样化验：耐压、杂质等性能指标每( )进行一次，变压器长期满负荷或超负荷运行者可缩短周期。
A、三年B、五年C、一年D、半年正确答案：A10、因特网的英文代号是( )。
A、LANB、ADSLC、PDSD、Internet正确答案：D11、为保证供电的连续性，运行中油浸式变压器发生( )时不必立即停止运行。
A、严重漏油B、温度急剧上升C、轻气体保护信号D、着火正确答案：C12、母线不完全差动保护一般由( )保护装置构成。
A、三段式电流B、差动过电流C、两段式电流D、差动电流速断正确答案：C13、新设备在投入运行前检查产品有无缺陷，运输中有无损坏等。
维修电工实操考试题

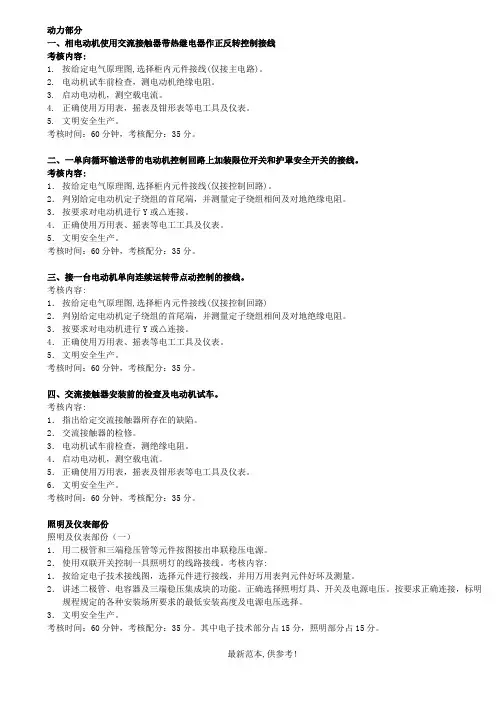

动力部分一、相电动机使用交流接触器带热继电器作正反转控制接线考核内容:1.按给定电气原理图,选择柜内元件接线(仅接主电路)。

2.电动机试车前检查，测电动机绝缘电阻。
3.启动电动机，测空载电流。
4.正确使用万用表，摇表及钳形表等电工具及仪表。
5.文明安全生产。
考核时间：60分钟，考核配分：35分。
二、一单向循环输送带的电动机控制回路上加装限位开关和护罩安全开关的接线。
考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)。
2．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
3．按要求对电动机进行Y或△连接。
4．正确使用万用表、摇表等电工工具及仪表。
5．文明安全生产。
考核时间：60分钟，考核配分：35分。
三、接一台电动机单向连续运转带点动控制的接线。
考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)2．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。
3．按要求对电动机进行Y或△连接。
4．正确使用万用表、摇表等电工工具及仪表。
5．文明安全生产。
考核时间：60分钟，考核配分：35分。
四、交流接触器安装前的检查及电动机试车。
考核内容:1．指出给定交流接触器所存在的缺陷。
2．交流接触器的检修。
3．电动机试车前检查，测绝缘电阻。
4．启动电动机，测空载电流。
5．正确使用万用表，摇表及钳形表等电工具及仪表。
6．文明安全生产。
考核时间：60分钟，考核配分：35分。
照明及仪表部份照明及仪表部份（一）1．用二极管和三端稳压管等元件按图接出串联稳压电源。
2．使用双联开关控制一具照明灯的线路接线。
考核内容:1．按给定电子技术接线图，选择元件进行接线，并用万用表判元件好坏及测量。
2．讲述二极管、电容器及三端稳压集成块的功能。
正确选择照明灯具、开关及电源电压。
按要求正确连接，标明规程规定的各种安装场所要求的最低安装高度及电源电压选择。
3．文明安全生产。
考核时间：60分钟，考核配分：35分。
