SC管与线盒预埋技术交底
电气工程预留预埋技术交底
施工单位：施工单位: 附图 6.1.1-15）在剪力墙上的户内强弱电箱直接预埋箱体，箱体内部采用对拉杆与角钢支撑，防止箱体承受外力变形如附图6.1.1-2。
附图 6.1.1-26）插座、开关盒等的安装高度见附表6.1。
附表6.1距地安装高度左右距离控制（m ）备注序号位置及名称工程名称施工班组分部分项工程名称 一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第2页本交底单共7页第3页施工单位：本交底单共7页第5页1）土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。
2）安排2〜3人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。
在墙上预留的泡沫塑料一定要清除干净，尤其是封口胶要撕干净。
3）对线盒及预埋孔洞的尺寸复测。
对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。
通长焊接形成基础接地网。
利用无防水筏板板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（每处不少于2根）底部与底板筋搭接焊好，并在室外地面以下用热镀锌扁钢外甩两米与接地体钢筋筋焊接连通，清除焊渣，并将两根主筋做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时作好隐检记录。
本交底单共7页第6页施工单位:工程名称施工班组分部分项工程名称一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第7页。
预埋线管安全技术交底模板
一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象本交底适用于参与预埋线管施工的所有人员。
三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。
（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。
3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工过程中，严格按照施工图纸和技术规范进行操作。
（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。
（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。
（5）施工过程中，注意观察周围环境，防止发生意外事故。
4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。
（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。
（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。
（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。
（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。
四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。
2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。
六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。

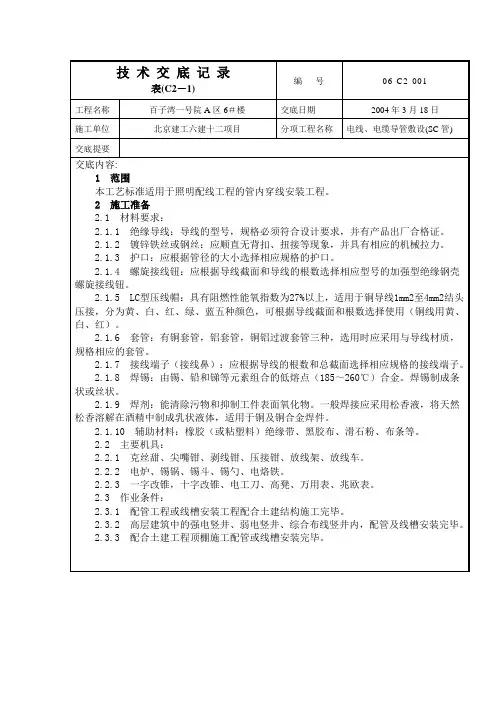

SC管管路敷设技术交底
2.3.3配合土建工程顶棚施工配管或线槽安装完毕。
交底内容:
1范围
本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。
2施工淮备
2.1材料要求：
2.1.1镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
2.1.2镀锌铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。
2.1.3护口：应根据管径的大小选择相应规格的护口。
2.1.4螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.5LC型压线帽：具有阻燃性能氧指数为27%以上，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可根据导线截面和根数选择使用（铜线用黄、白、红）。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项施工技术交底时，应填写“分项工程”一栏，其他技术交底可不填写。
交底提要
交底内容:
6.10焊口不严破坏镀锌层，应将焊口焊严，受到破坏的镀锌层处，应及时补刷防锈漆。
7质量记录
7.1镀锌金属焊接钢管（厚壁管）或电线管（薄壁管）及其附件应有材质检验报告单和产品出厂合格证。
7.2钢管暗（明）敷设预检、自检、互检记录。
7.3设计变更洽商记录、竣工图。
7.4分项工程质量检验评定记录。
6.7明配管、吊顶内或护墙板内配管、固定点不牢，螺丝松动铁卡子、固定点间距过大或不均匀。应采用配套管卡，固定牢固，档距应找均匀。
电线、电缆导管和线槽敷设技术交底-SC
二、线槽安装
1、安装要求
（1）线槽的接口要平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。
（2）不允许将穿过墙壁的的线槽与墙上的孔洞一起抹死。
（3）线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。
4、切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。
四、施工工艺
一、钢管暗敷设
1、工艺流程
材料准备防腐→按图画线定位→量尺寸割管→煨弯→随土建施工配管→接地线连接→管路防腐处理。
2、材料准备防腐
焊接钢管应进行防腐处理，内外均应涂刷两遍防腐漆，埋在混凝土内的钢管外表可不防腐，内壁可用棉布，蘸油漆，从一端来回拖拉，直到另一端有油漆渗出为合格，待干后再做1次。
（4）其他专业在施工中，注意不得碰坏电气配管。严禁私自改动电线管及电气设备。
七、质量通病治理
1、质量通病
（1）管煨弯处出现凹凸过大，弯曲半径达不到要求。
（2）跨接地线卡接不牢。
（3）暗敷管保护层小于15mm，有的个别外漏。
2、采取措施
（1）管煨弯时使用手动煨管器，应采用配套的煨管器，移动要适度，用力不可过猛。使用油压煨弯器或煨弯机时，模具应配套，管子焊缝应在侧面。
鲁DQ-004
工程名称
国际信息创新园项目3#、4#、7#、8#、11#、12#
施工单位
青岛建设集团有限公司
分项工程名称
电线、电缆导管(SC钢管)和线槽敷设
交底日期
2015年月日
交底内容：
一、主要机具
1、液压煨管器、液压开孔器、无齿锯、台钻、手电钻、电锤、电焊机、手动弯管器。
电气SC线管套管预埋
③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。
④钢管的弯曲：管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm的钢管使用液压弯管器弯制，对管径80mm以上的钢管，最好到专业厂家加工定做，必要时可采用热煨法现场制作，热煨时先把细沙炒干，用木楔或钢板封住钢管的一端，从另一端灌入干沙，边灌边用手锤敲打，使之密实，然后用木楔封堵管口用氧炔焰或烘炉转动加热，烧红后煨出所需温度。要求弯曲半径不小于钢管外径的6倍，埋入地下或混凝土时弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的1/10。
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板焊接钢管、预留套管作业条件
现浇混凝土板配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管。
二、施工工艺
1、工艺流程
（1）混凝土墙焊接钢管施工主要工艺流程
a、采用φ8钢筋预制“固定横担2根”；
b、“横担”与剪力墙体分布筋点焊并用铁丝绑扎。
技术负责人： 交底人： 接交人：
技 术 交 底 记 录
鲁DQ_004
工程名称
恒大绿洲四期（二标段）
交底部位
12.13.17#楼主体电线管、盒预埋
工程编号
日 期
2012年3月20日
箱固定在该墙的钢筋上，接着敷管，每隔1M左右，用铅丝绑扎牢，管进盒、箱，向上引管不宜过长，管入开关、插座等小盒，套丝，外上好锁姆。
电气SC线管套管预埋
③套丝：采用套丝板、套管机，套丝不乱不过长，清除渣屑，丝扣干净清晰。
④钢管的弯曲：管径在25mm及以下的钢管可使用手动弯管器现场弯制，对管径在32~80mm的钢管使用液压弯管器弯制，对管径80mm以上的钢管，最好到专业厂家加工定做，必要时可采用热煨法现场制作，热煨时先把细沙炒干，用木楔或钢板封住钢管的一端，从另一端灌入干沙，边灌边用手锤敲打，使之密实，然后用木楔封堵管口用氧炔焰或烘炉转动加热，烧红后煨出所需温度。要求弯曲半径不小于钢管外径的6倍，埋入地下或混凝土内时弯曲半径不小于钢管外径的10倍，弯扁程度不大于钢管外径的1/10。
在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板内焊接钢管、预留套管作业条件
现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管。
二、施工工艺
1、工艺流程
（1）混凝土墙内焊接钢管施工主要工艺流程
b、从顶板向下引的管路（如向非承重隔墙板引出的开关管路等），此种情况由于钢管不易弯曲，只能提前测定好位置，在模板上用开孔器钻孔，将弯管插入模板下。
c、对于只在现浇顶板内敷设的管路首先应截取长度适当的管路，把管路一端与盒接头连接，并将盒接头与灯头盒固定，然后连接另一端。连接后把管路与钢筋绑扎固定。
④管路连接
⑥变形缝的处理
尽量避免在顶板上做接线箱，在有条件的情况下尽可能的把变形缝的接线箱安放在墙上，确实不能避免时，可考虑在变形缝的两侧各预埋一个接线箱的做法。
电气预埋技术交底书
3、钢管敷设质量要求
（1）钢管在安装前必须检查有无裂缝和压扁现象，管内是否有毛刺，切断的管口应挫平光滑。内壁通畅的条件下，方可进行管子敷设；
（2）钢管弯曲时，应全部采用电动或手动液压定型标准弯管器，如特殊场所需用手动煨弯时，弯曲半径明配不小于管外径的6倍，暗配不小于管外径的10倍。弯曲处不应有折皱、凹陷裂缝；
2、定位及固定
按照设计要求及土建专业的水平轴线，确定箱、盒、电管的位置，按设计要求选择管材及管径，分系统从一端往另一端配管，以防漏埋。管路敷设完毕后，用铁丝绑扎牢固。预埋开关和插座盒时标高不能出现负误差，预埋盒宜高于图纸标高10mm。
变形缝处处理：在变形缝的两侧对称预埋一个接盒，用一根短管将两接线盒相邻面连接起来，短管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍，具体做法见下图：
③管长度每超过15m，有二个弯曲；
④管长度每超过8m，有三个弯曲。
（8）垂直敷设的线管遇下列情况之一时，应增设固定导线用的拉线盒；
①管内导线截面为50mm2及以下，长度每超过30m；
②管内导线截面为70-95mm2及以下，长度每超过20m；
③管内导线截面为120-240mm2及以下，长度每超过8m；
2、塑料管敷设质量要求
（1）塑料管管材，管口要平整、光滑，中间连接要采用套管粘接连接，粘接要牢固可靠，管子弯曲半径要符合要求。
（2）在暗敷设过程中，要每隔1m，转弯处两边0.15~0.5m内用绑扎丝将线管固定在底部钢筋上，避免砼浇注时损坏管材。
（3）在塑料管进入箱、盒处，要带锁扣连接，接口要牢固可靠。
地下室预留及SC线管预埋通病交底
接地卡卡在线鼻子上
接地线未拉直地线被钢筋破坏
正确做法， 中间无接头
高低跨中间有接头
距离较长或者 受力较大时 用钢筋加强，防漏浆
管子走直角， 材料浪费且不容易穿线。
多余孔洞封堵
DN25管子转弯处 叠加小DN15管子，
累加高度超标
盒接与管子连接处未包胶布
二、SC线管预埋一般问题
1、缺跨接线。 2、模板多余孔洞未封堵。 3、板内线管头未清理。 4、线盒遗留在梁板内。 5、未实现工完料清，线管线盒材料浪费。 6、模板开口锯末清理。 7、同向线管分开距离不够。 8、线管未用扎丝固定在板面底筋上。 9、管子与盒接连接处未用胶带封堵。 10、盒子在板面上固定不牢固。 11、未提前画板，导致施工效率低下。 12、板面定位不准，位置偏差大。 13、进二次墙配电箱线管用线盒代替。
综合体地下室预留预埋常见问题
一、预留预埋严重问题
1、漏出墙套管（强电、弱电、给排水、消防水） 2、漏夹层出墙水套管、夹层电（照明、应急、消防 3、漏桥架预留孔（消防、弱电、强电） 4、漏穿消防电梯基坑连通管。 5、漏穿楼板套管（给排水、消防） 6、漏DN25消防控制线预埋管。 7、漏防雷引下线及等电位。 8、漏消防手报等点位。 9、漏插座系统。 11、漏照明开关及灯管点位线盒。 12、漏墙柱预留预埋。 13、线盒多余盒接漏封堵。
预埋线管接头未做保护 套丝加塑料保护头
管子不能横穿柱子
管子套丝长度不够， 应为丝桶的1/2.
电气SC线管套管预埋
技术交底记录鲁DQ_004工程名称恒大绿洲四期（二标段）交底部位12.13.17#楼主体电线管、盒预埋工程编号日期 2012年3月20日一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容。
（2）确定施工方法、方案。
2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。
（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。
（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。
（4）接线盒、灯头盒、开关盒应符合国标图集的要求。
(JDG管壁厚为1.6mm，线盒的壁厚不低于1.2mm)3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。
4、作业条件（暗管敷设）工程名称恒大绿洲四期（二标段）交底部位12.13.17#楼主体电线管、盒预埋工程编号日期 2012年3月20日（1）混凝土墙内焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板内焊接钢管、预留套管作业条件现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管。
二、施工工艺1、工艺流程（1）混凝土墙内焊接钢管施工主要工艺流程预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。
（2）现浇顶板内焊接钢管施工主要工艺流程划定灯头盒的位置→固定灯头盒→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地线→变形缝处理。
SC管与线盒预埋技术交底
日期年 月 日
日期年月日
技术交底
编号：安装003
工程名称
关葛项目SC钢管
施工班组
水电安装
交底项目
SC管及线盒预埋
交底人接底人交源自底内容一．资料准备：1、施工图纸、变更或技术核定单。2、防雷接地工程施工规程GB50169－2006。3、电气工程施工规程GB50303－2002。4、施工图集03D603、
03D501－4、 02D501－2。5、其它相关文件。
手电钻，台钻，铁质及木器开孔器，交流或直流弧焊机，J422型焊条，三级移动
电箱，斩口锤，螺丝刀,红丹防锈漆，铁丝，棉纱或海绵，手套等相关手用工具。
三． 人员准备：水电安装技工十名（视工期而定），焊工二名，安全员一名，电工一名。
四． 施工准备：人员机具材料到场齐全后，先检查机具就是否合乎安全规程，然后进行安全交底，再进行施工要领交底。底板钢筋扎好后，面层钢筋绑扎前以及墙柱钢筋扎好后模板关闭前进行施工。
质量(管口用堵头封堵)。10、 然后锁上线盒后盖。11、 以上程序在施工时为了少
影响钢筋与关模得下道工序时间，部分加工与装配也可提前预制。12、 安装以及
焊接完成后自查一遍就是否有连接点或管线遗漏，确认无误后通知班长复查，班长
再通知质量员复查，然后通知监理复验查收13、做好落手清场工作。14、 安排
二．材料准备与工具准备：符合要求得焊接钢管及辅材（衲子片与钢质通丝接头），符
合能满足结构要求与安装要求得铁质灯头盒与开关盒（线盒得深度视楼板得厚度
与钢筋得粗细再加保护层厚度得总与来决定），手动弯管器﹑液压弯管器，切割机,
钢锯架及锯条，半圆锉，圆锉，龙门钳，管子钳，套丝机或手动套丝铰扳，手锤，
线管敷设技术交底
本表由施工单位填写，交底人员与接受交底人员各保存一份。
1）线管无弯曲，管长每超过30m
2）线管有一个弯曲，管长每超过20m
3）线管有两个弯曲，管长每超过15m
4）线管有三个弯曲，管长每超过8m
4.线管用扎丝与钢筋绑扎固定，线管直管段固定点间距不应大于1m，接线盒两端及弯曲段均应固定，其距接线盒、弯曲中心不应大于0.5m。
5.墙内暗敷管线为后期开槽处理，前期板上敷设管线应结合土建图纸开孔上、下翻。转孔位置应位于墙中心处，上、下翻线管长度不应大于30cm，管口必须及时封堵，避免管线堵塞。上、下翻得线管应采取固定措施，避免折断和移位。
卫生间隔墙上开关应距隔墙阳角20cm，灯线盒应分别位于板中心位置，偏差不得大于2cm；宿舍门口处开关与门洞边间距为15cm。所有宿舍内接线盒位置必须准确整齐。线盒按位置放好后应及时固定。
2.煨弯半径需符合现有国家规范，线管的弯曲半径应大于6倍的线管外径。严禁出现小于90°弯。
3.线管布管方式及线管材质按照图纸施工，未经同意严禁私自修改，线管敷设线路应沿最近的方向敷设，尽量采用直线线路，减少弯曲；但是为符合线管保护层厚度，板内严禁三层管交叉重叠；平行的两根线管间距应大于5cm；板内线管的交叉角必须大于45°。所有楼板内暗敷的线管其保护层厚度不应小于3cm。所有线管接头及线盒接头处要求用胶带包扎。下列情况之一应在中间加装一个过线盒：
（2）其他材料：铁钉、扎丝、胶带、锯末、油漆
（3）主要机具：手电钻、开孔器、切割机、钳子、卷尺、水平尺、线坠、红铅笔、弯簧、弯管器
2、技术准备
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
SC管路预埋技术交底
交底内容：
5、带护口、固定带线：钢管按管口大小选择护口，在管子清扫完后，将护口套入管口上。在钢管（电线管）穿线前，检查各个管口的护口是否齐全，如有遗漏或破损均应补齐和更换。带线穿好留有２０ｃｍ的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。管口朝上的堵好管堵。
2、接线箱、盒口部要方正，边缘平直。
3、箱、盒内锯沫要清理干净。
4、铁箱、盒及时刷防锈漆。
5、带线穿好留有２０ｃｍ的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出，管口朝上的堵好管堵。
三、工艺流程
确定箱盒位置→找出箱、盒→清理、刷防锈漆→穿带线→扫管→保护→清理现场。
四、操作工艺
1、找箱盒：根据图纸和预埋留下的标记确定箱、盒的准确位置，将箱、盒表面的灰浆、内部的锯沫和漏进的灰浆清理干净，保护层厚的要注意不要破坏了箱、盒的口和安装孔，清干净后把管口朝上的堵好管堵。
2、刷防锈漆：铁箱、盒除锈后及时刷防锈漆。
3、穿带线：带线用16#铁丝，头部弯成十字形圆圈，以防止在管内遇到变形或半堵而只能穿过带线但不能穿线，将带线穿入管路后，在管路的两端留有２０ｃｍ的余量。当穿带线受阻时，采用两端同时穿带线的办法，将两根带线的头部弯成半圆的形状，使两根带线同时搅动，使两端头相互钩绞在一起，然后将带线拉出。阻力大的不能确定将来能穿线时，将布条或近似线径的东西牢固地绑扎在带线上来回拉动，确认管路畅通。
3、使用钢丝时尤其要小心，避免钢丝因弹性勾伤眼睛、皮肤和手。
4、现场及时清理，注意自身和土建的成品保护。
6、排堵：主体验收后，不通的管路确定堵的位置后剔凿处理，剔凿后浇水，然后高标号混凝土恢复，不得在找平层内重新配管。
SC管与线盒预埋技术交底
影响钢筋与关模的下道工序时间，局部加工与装配也可提前预制。12.安装以及
焊接完成后自查一遍是否有连接点或管线遗漏，确认无误后通知班长复查，班长
再通知质量员复查，然后通知监理复验查收13.做好落手清场工作。14. 安排
人员做好成品保护工作。
7.焊接方式为双面施焊且有效焊接长度不得小于圆钢外径的6倍，采用套管可
靠有效焊接的接头可以不用跨接，镀锌件不可焊接。要求焊缝的起点与终点饱满
平整一致，不得有夹渣.咬边.虚焊.漏焊.气孔等现象。然后用斩口锤将焊渣全部
去除。8.管内用红丹漆防腐。9.用水将木屑浸湿后挤紧塞满线盒以防漏浆堵塞
线管，装塞木屑前将线盒所有孔缝用胶带封住以免木屑漏到模板上而影响混凝土
日期年 月 日
日期年月日பைடு நூலகம்
手电钻，台钻，铁质及木器开孔器，交流或直流弧焊机，J422型焊条，三级移动
电箱，斩口锤，螺丝刀,红丹防锈漆，铁丝，棉纱或海绵，手套等相关手用工具。
三．人员准备：水电安装技工十名〔视工期而定〕，焊工二名，平安员一名，电工一名。
四． 施工准备：人员机具材料到场齐全后，先检查机具是否符合平安规程，然后进行平安交底，再进行施工要领交底。底板钢筋扎好后，面层钢筋绑扎前以及墙柱钢筋扎好后模板关闭前进行施工。
五．施工工艺与流程：1.根据图示找到位置，画线开孔或固定接线盒。2.梁底开孔时
根据工程部要求的后期工艺〔管子埋墙中心〕来决定开孔位置，开孔尺寸略大于
管子外径2mm，线盒用铁钉将其紧贴模板钉牢〔采用带钉脚后盖型〕。3.管口套
丝与弯制线管〔角度不得小于90°.弧度不得小于管外径的10倍〕并准备装配，
线管、线盒预埋技术交底
工程名称施工单位4页，第3 页质检员 年 月 日线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位安全员交底内容:四川省华昌建筑工程有限公司交底时间 年 月 日力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
②如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。
③如果墙垛宽37～60cm，则开关设在墙垛中心线上。
④如果开关在阳角处，则距阳角线20cm.，如附图一。
2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。
开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。
钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。
4.管线敷设 一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。
但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。
如果按直线布管不能满足上述要求，则布管宜适当绕行。
下列情况之一应在中间加一个过线盒：①管路无弯曲，管长每超过30m；②管路有一个弯曲，管长每超过20m；③管路有两个弯曲，管长每超过15m；④管路有三个弯曲，管长每超过8m。
PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。
共交底人签 名线管、线盒预埋工程名称施工单位4页，第4 页质检员 年 月 日四川省华昌建筑工程有限公司线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位交底人交底时间 年 月 日交底内容:签 名 共 5.产品保护①凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。
电线电缆导管和箱盒预留预埋安全交底
5、操作使用砂轮切割机切管时，作业人员应站在砂轮切割机侧面，用力均
匀，不得过猛，管材必须固定牢固，发现砂轮切割片损坏要及时更换。严禁继续
使用，防护罩破损和不齐全时不得使用，以防止砂轮片碎片飞出伤人。更换砂轮
片时必须切断电源，防止失误操作事故。
6、电工必须掌握电的基本知识和触电事故发生后的正确急救方法。
技术交底人：年月日
施工班组长：年月日
分部（分项）工程安全技术交底
工程名称：水电安装工程
单位名称；机电安装有限责任公司
分部（分项）工程
电线、电缆导管和箱盒预留预埋
施工部位或层次
安全交底项目
施工安全
施工内容
防雷等电位接地焊接
安全技术交底内容：
1、进入施工现场必须遵守安全生产六大纪律。
2、敷设管线时，如果用手动弯管器煨弯时，操作人员面部必须错开所弯的
管道，以防止弯管器滑脱伤人。
3、平板布管时，在交叉作业面上，应注意模板上金属异物如钉子、钢筋扎
丝，以防止手脚扎伤。
4、高处绑扎箱盒及线管时，要系好安全带。高处作业，必须正确使用安全
带，不宜低挂高用，不应绳子打结使用，不应将直接挂在不牢固物和直接挂在非
金属绳上，防止绳子被割断，材料、工具传递必须通过绳索或其他安全方式，脚
常规电气预埋管施工技术规范(SC,JDG,PVC)
常规电气预埋管施工技术规范(SC,JDG,PVC)电气保护管的敷设通常采用暗配方式，数量庞大，保护管为焊接钢管，规格从SC15到SC50不等，其中SC15、SC20、SC25占据了大部分，它们被暗敷在地面、楼板、墙体和柱子上。
在施工过程中，暗配管必须保证一次性预埋成功，没有弥补和返工的余地。
因此，在预埋时必须注意保证预埋管位置准确，无遗漏现象。
此外，预埋管必须做好封堵，防止水泥进入管内，造成管路不通或者预埋管、盒报废。
在准备工作中，需要进行图纸会审，对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，以确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。
如果发现预埋件不吻合，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。
测量放线是准备工作的另一个重要环节。
根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。
安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。
加工控制也是准备工作的关键环节之一。
预留孔洞模型应按设计大小、形状进行加工制作，其精度应符合设计要求。
预埋件应按设计规定的材质、大小、形状进行加工制作，并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。
孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。
在浇注混凝土过程中派专人配合校对，看管模具、埋件，以免移位，如有移位，及时改正。
检查验收是准备工作的最后一个环节。
预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。
自检合格后，报请驻地监理工程师检查验收，并手续，签认后，方能进行下道工序施工。
验收过的预留孔洞、预留管道等成品，要采取有效的保护措施，有条件施工的及时施工，没有条件施工的应派专人看护。
线管预埋技术交底(新编版)
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
线管预埋技术交底(新编版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
线管预埋技术交底(新编版)
一、配合土建结构砼施工时，在绑扎钢筋过程中，根据设计图纸要求预埋线管，线盒，在过程中应及时向有关方办理隐检手续。
二、1、隐埋盒箱不得有歪斜，位置尺寸不能超出允许偏差值，待位置正确后再进行固定隐埋，暗装的线盒口应与埋面平齐，不出现凹陷及凸出现象。
2、朝上的管口应及时封堵，避免杂物落入管内。
3、线管在煨弯过程中，应避免凹偏过大，煨弯倍数不够现象，管路在垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300-500m处加一个固定点，管进盒处应煨灯叉弯，管口必须清理干净后再进行封堵，以免毛刺划伤电线。
4、配合土建浇灌砼时，应安排电工看护，防止管路移位或受机械损伤。
5、当木工拆模后，及时清理预埋线盒。
6、积极配合土建其他工种施工，注意成品保护。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
电气SC线管套管预埋交底纪要
测好灯位以及火灾报警点位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管，有两个以上盒子时，要拉直线，管进盒长度要适宜，管路每隔1M左右用铅丝绑扎牢。管路必须敷设在上下层钢筋之
工程名称
渝北区人民医院工程
交底部位
住院综合楼A预留预埋
工程编号
日 期
2015年3月6日
间，与钢筋绑扎固定。根据去向不同，可分为如下三种情况：
2、一般项目
（1）连接紧密，管口光滑，护口齐全，暗配管保护层大于15mm。
四、成品保护
1、现浇混凝土楼板上配筋时，注意不要踩坏钢筋，土建浇筑混凝土时，电工应留人看守，修复。
2、其他专业在施工中，应注意保护电气配管，严禁私自改动电线管及电气设备。
工程名称
渝北区人民医院工程
交底部位
住院综合楼A预留预埋
工程编号
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板内热镀锌钢管、预留套管作业条件
现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管。
二、施工工艺
1、工艺流程
（1）混凝土墙内焊接钢管施工主要工艺流程
预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。
⑥变形缝的处理
尽量避免在顶板上做接线箱，在有条件的情况下尽可能的把变形缝的接线箱安放在墙上，确实不能避免时，可考虑在变形缝的两侧各预埋一个接线箱的做法。
三、质量标准
质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
1、主控项目
（1）金属导管严禁对口熔焊连接：镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：安装003
工程名称
关葛项目SC钢管
施工班组
水电安装
交底项目
SC管及线盒预埋
交底人
接底人
交
底
内
容
一．资料准备：1.施工图纸.变更或技术核定单。2.防雷接地工程施工规程GB50169－2006。3.电气工程施工规程GB50303－2002。4.施工图集03D603.
03D501－4. 02D501－2。5.其它相关文件。
五． 施工工艺与流程：1. 根据图示找到位置，画线开孔或固定接线盒。2. 梁底开孔时
根据项目部要求的后期工艺（管子埋墙中心）来决定开孔位置，开孔尺寸略大于
管子外径2mm，线盒用铁钉将其紧贴模板钉牢（采用带钉脚后盖型）。3.管口套
丝与弯制线管（角度不得小于90°.弧度不得小于管外径的10倍）并准备装配，
装配前用锉刀将管口修整光滑。4. 先在丝口端拧上纳子片伸进线盒，再给盒内
管头锁上纳子片，纳子片锁紧后管螺纹露出纳子片一牙为宜。5. 钢管的连接可
以为丝口连接或套管焊接，丝口连接时要确保两端管口拧紧后正好碰齐，外露螺
纹不得超过二牙。套管连接时被套管口对齐且套管长度必须大于被套线管外径的
3倍，将套管中分后一圈满焊。6. 将线管与接地体连接成一个闭合整体，当线管
二．材料准备与工具准备：符合要求的焊接钢管及辅材（衲子片与钢质通丝接头），符
合能满足结构要求与安装要求的铁质灯头盒与开关盒（线盒的深度视楼板的厚度
与钢筋的粗细再加保护层厚度的总和来决定），手动弯管器﹑液压弯管器，切割机,
钢锯架及锯条，半圆锉，圆锉，龙门钳，管子钳，套丝机或手动套丝铰扳，手锤，
羊角锤，记号笔，卷尺，铅笔，钢丝钳，尖嘴钳，鲤鱼钳，大Fra bibliotek钳，活动扳手，
人员做好成品保护工作。
日期年 月 日
日期年月 日
手电钻，台钻，铁质及木器开孔器，交流或直流弧焊机，J422型焊条，三级移动
电箱，斩口锤，螺丝刀,红丹防锈漆，铁丝，棉纱或海绵，手套等相关手用工具。
三．人员准备：水电安装技工十名（视工期而定），焊工二名，安全员一名，电工一名。
四． 施工准备：人员机具材料到场齐全后，先检查机具是否合乎安全规程，然后进行安全交底，再进行施工要领交底。底板钢筋扎好后，面层钢筋绑扎前以及墙柱钢筋扎好后模板关闭前进行施工。
线管，装塞木屑前将线盒所有孔缝用胶带封住以免木屑漏到模板上而影响混凝土
质量(管口用堵头封堵)。10.然后锁上线盒后盖。11.以上程序在施工时为了少
影响钢筋与关模的下道工序时间，部分加工与装配也可提前预制。12.安装以及
焊接完成后自查一遍是否有连接点或管线遗漏，确认无误后通知班长复查，班长
再通知质量员复查，然后通知监理复验查收13.做好落手清场工作。14. 安排
有接头时或遇到线盒时采用跨越连接，联结线用不小于6mm的圆钢可靠焊接。
7. 焊接方式为双面施焊且有效焊接长度不得小于圆钢外径的6倍，采用套管可
靠有效焊接的接头可以不用跨接，镀锌件不可焊接。要求焊缝的起点与终点饱满
平整一致，不得有夹渣.咬边.虚焊.漏焊.气孔等现象。然后用斩口锤将焊渣全部
清除。8.管内用红丹漆防腐。9.用水将木屑浸湿后挤紧塞满线盒以防漏浆堵塞
