门铃实验报告电子线路课程设计实验报告
电子实习门铃报告书
一、实习目的本次电子实习旨在通过实际操作，加深对电子电路原理的理解，提高动手实践能力，并培养创新思维。
通过组装和调试电子门铃，了解电子元器件的特性和电路设计的步骤，同时锻炼团队合作和问题解决能力。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX大学电子实验室四、指导老师XX老师五、实习器材1. 电子元器件：集成电路、电阻、电容、电感、扬声器等。
2. 制作工具：电烙铁、螺丝刀、剪刀、镊子、万用表等。
3. 电源：9V电池或稳压电源。
六、实习内容1. 理论基础学习- 学习电子门铃的工作原理，了解其电路组成和功能。
- 研究相关电子元器件的特性，如集成电路、电阻、电容、电感等。
- 学习电路图绘制和电路分析方法。
2. 元器件识别与准备- 识别电子元器件，如集成电路、电阻、电容、电感、扬声器等。
- 准备所需电子元器件，确保数量和质量。
3. 电路组装- 按照电路图组装电子门铃电路，注意电路的连接顺序和方向。
- 使用电烙铁焊接元器件，确保焊点牢固、美观。
- 组装完成后，检查电路连接是否正确，元器件是否焊接到位。
4. 电路调试- 连接电源，进行电路调试，观察电路工作情况。
- 调整电路参数，使电子门铃发出清晰、悦耳的声音。
- 测试门铃在不同电压和温度下的工作稳定性。
5. 故障排查与改进- 分析电路故障原因，进行故障排查。
- 针对故障进行改进，提高电子门铃的性能和稳定性。
七、实习过程1. 理论学习- 通过查阅资料和课堂学习，掌握电子门铃的工作原理和电路设计方法。
- 了解电子元器件的特性，如集成电路、电阻、电容、电感等。
2. 元器件准备- 识别电子元器件，准备所需元器件，确保数量和质量。
3. 电路组装- 按照电路图组装电子门铃电路，注意电路的连接顺序和方向。
- 使用电烙铁焊接元器件，确保焊点牢固、美观。
4. 电路调试- 连接电源，进行电路调试，观察电路工作情况。
- 调整电路参数，使电子门铃发出清晰、悦耳的声音。
门铃实验报告电子线路课程设计实验报告
门铃实验报告电子线路课程设计实验报告实验名称：门铃实验实验目的：1.掌握门铃电路设计原理；2.学习使用电子元器件及仪器设备；3.培养实验操作能力；4.提高电子电路设计能力。
实验器材：电源、电阻、电容、LED灯、按钮开关、继电器、蜂鸣器、万用表等。
实验原理：门铃是一种电子电路，当有人按下按钮开关时，门铃便会发出声音或光线来提醒主人。
门铃的主要组成部分包括按钮开关、继电器、蜂鸣器或LED灯等。
实验步骤：1.通过按钮开关连接一个继电器，继电器的控制端与按钮开关相连，感应到按钮的按下和松开动作，从而控制继电器的状态转换；2.继电器的常闭触点与一个蜂鸣器或LED灯串联，蜂鸣器或LED灯被连接到继电器上，并通过继电器的状态进行控制；3.将继电器的通断控制线连接到电源，控制继电器的通断状态，从而控制蜂鸣器或LED灯的工作状态；4.通过连接电源，构成一个完整的门铃电路。
实验结果：当按下按钮开关时，继电器通断状态发生变化，从而控制蜂鸣器或LED灯的工作状态。
蜂鸣器发出声音或LED灯亮起，以提醒主人门铃响了。
实验分析：本实验通过门铃电路的设计和搭建，实现了按钮开关按下时蜂鸣器或LED灯的工作状态转换。
在实验过程中，需要注意电路连接的正确性和元器件的正负极性，以避免电路短路或元器件损坏。
此外，通过观察继电器和蜂鸣器或LED灯的工作状态，可以验证电路设计和连接的正确性。
实验总结：通过本次门铃实验的设计和搭建，我掌握了门铃电路的工作原理和组成部分，并学会了使用按钮开关、继电器、蜂鸣器和LED灯等元器件。
在实验过程中，我提高了实验操作能力，加深了对电子电路设计的理解。
通过实验分析和结果验证，进一步巩固了电子线路课程中的相关知识，并培养了实验设计和分析的能力。
在今后的学习和工作中，我将进一步提高对电子电路的理解和实践能力，为电子领域的研究和创新奠定基础。
门铃电路实习报告
实习报告：门铃电路设计与实现一、实习目的本次实习的主要目的是通过设计和实现一个简单的门铃电路，加深对电路原理的理解和应用，提高动手实践能力，培养解决实际问题的能力。
二、实习内容本次实习的主要内容是设计和制作一个门铃电路。
具体包括以下几个部分：1. 了解门铃电路的基本原理和组成部分；2. 选择合适的元件，设计电路图；3. 制作电路，进行调试和测试；4. 分析实验结果，优化电路设计。
三、实习过程1. 了解门铃电路原理门铃电路通常由电源、开关、发声元件（如蜂鸣器）等组成。
当开关接通时，电流通过发声元件，使其振动产生声音。
2. 设计电路图根据门铃电路的原理，我们选择了合适的元件，设计出了如下的电路图：电源——开关——蜂鸣器3. 制作电路根据设计好的电路图，我们购买了所需的元件，并进行了电路的制作。
首先，将电源正极和负极分别焊接在电路板上，然后将开关的一个端口焊接在电路板上，另一个端口通过导线连接到蜂鸣器的一个端口，最后将蜂鸣器的另一个端口焊接在电路板上。
4. 调试和测试制作完成后，我们对电路进行了调试和测试。
首先，打开电源，观察蜂鸣器是否能够发出声音。
然后，轻轻触动开关，观察蜂鸣器是否能够立即停止发声。
经过多次测试，发现电路制作成功，能够实现门铃的基本功能。
5. 分析实验结果，优化电路设计通过实验，我们发现电路在实际使用中存在一些问题，如蜂鸣器声音较小，无法满足实际需求。
针对这个问题，我们进行了电路的优化设计。
我们将蜂鸣器的功率增大，并调整了电路中其他元件的参数。
经过再次调试和测试，发现优化后的电路能够满足实际需求。
四、实习总结通过本次实习，我们对门铃电路的设计和制作有了深入的了解，提高了动手实践能力，培养了解决实际问题的能力。
在实习过程中，我们学会了如何根据实际需求设计电路，如何进行电路的调试和优化。
同时，我们也认识到电路设计中的不足，为今后的学习和工作积累了宝贵的经验。
电工门铃的实习报告
实习报告一、实习背景和目的作为一名电气工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了一次电工门铃的实习活动。
本次实习的主要目的是了解电工门铃的工作原理，学习电路设计与安装技巧，以及掌握基本的电工工具使用方法。
二、实习过程1. 实习准备在实习开始前，指导老师向我们讲解了电工门铃的基本工作原理和电路构成。
我了解到电工门铃主要由电磁铁、按钮、铃铛和电路组成。
电磁铁在通电时会产生磁性，吸引铃铛发出声音。
电路由电源、开关、导线等组成，用于控制电磁铁的通断。
2. 电路设计根据实习要求，我们需要设计一个简单的电工门铃电路。
首先，我画出了电路图，包括电源、开关、电磁铁、按钮和铃铛。
然后，我选择了合适的元件进行电路连接。
在设计过程中，我注意到了电路的安全性和稳定性，确保电路能够正常工作。
3. 电路安装根据设计好的电路图，我开始进行电路的安装。
首先，我将电源和开关固定在合适的位置，然后用导线将它们连接起来。
接着，我将电磁铁、按钮和铃铛按照电路图进行连接。
在安装过程中，我注意到了导线的正确接法和避免电路的短路。
4. 调试与测试安装完成后，我开始对电工门铃进行调试和测试。
首先，我检查了电路的连接是否牢固，导线是否有损伤。
然后，我通电试了一下，发现电磁铁能够吸起铃铛，但是铃铛的响声不够大。
于是，我对铃铛进行了调整，使其与电磁铁的距离适中，并改变了电流的大小，最终达到了满意的响声。
三、实习收获通过本次电工门铃的实习，我收获了很多。
首先，我深入了解了电工门铃的工作原理和电路构成，对电磁铁的应用有了更直观的认识。
其次，我学会了电路设计与安装技巧，提高了自己的动手能力。
最后，我掌握了基本的电工工具使用方法，为今后的学习和工作打下了基础。
四、实习反思虽然本次实习取得了一定的成果，但在实践过程中还存在一些不足。
首先，我在电路设计时没有充分考虑到实际操作中的细节问题，导致安装过程中出现了一些困难。
其次，我在调试过程中没有一开始就找到问题的根源，导致解决问题的时间较长。

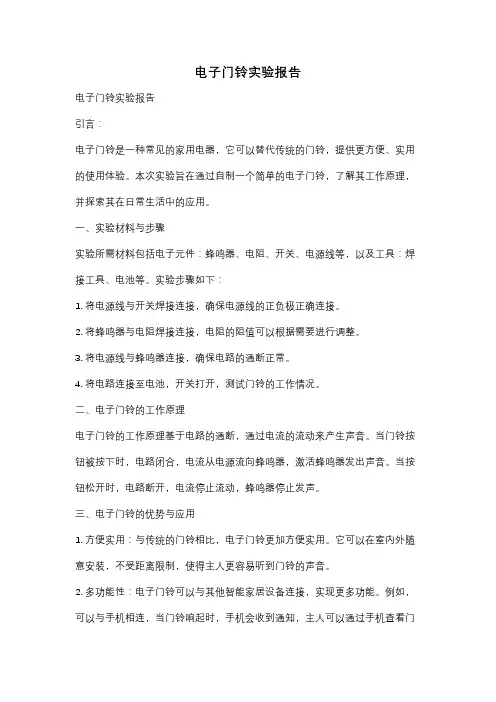

电子门铃实验报告
电子门铃实验报告电子门铃实验报告引言：电子门铃是一种常见的家用电器，它可以替代传统的门铃，提供更方便、实用的使用体验。
本次实验旨在通过自制一个简单的电子门铃，了解其工作原理，并探索其在日常生活中的应用。
一、实验材料与步骤实验所需材料包括电子元件：蜂鸣器、电阻、开关、电源线等，以及工具：焊接工具、电池等。
实验步骤如下：1. 将电源线与开关焊接连接，确保电源线的正负极正确连接。
2. 将蜂鸣器与电阻焊接连接，电阻的阻值可以根据需要进行调整。
3. 将电源线与蜂鸣器连接，确保电路的通断正常。
4. 将电路连接至电池，开关打开，测试门铃的工作情况。
二、电子门铃的工作原理电子门铃的工作原理基于电路的通断，通过电流的流动来产生声音。
当门铃按钮被按下时，电路闭合，电流从电源流向蜂鸣器，激活蜂鸣器发出声音。
当按钮松开时，电路断开，电流停止流动，蜂鸣器停止发声。
三、电子门铃的优势与应用1. 方便实用：与传统的门铃相比，电子门铃更加方便实用。
它可以在室内外随意安装，不受距离限制，使得主人更容易听到门铃的声音。
2. 多功能性：电子门铃可以与其他智能家居设备连接，实现更多功能。
例如，可以与手机相连，当门铃响起时，手机会收到通知，主人可以通过手机查看门外的情况。
3. 安全可靠：电子门铃可以提供更高的安全性。
它可以配备摄像头，主人可以通过手机或电视等设备实时查看门外的情况，避免开门面对陌生人的尴尬和风险。
四、探索与改进尽管电子门铃已经非常实用，但仍有一些改进的空间。
例如，可以增加语音识别功能，通过语音指令开关门铃；可以增加人脸识别功能，只有认识的人才能触发门铃。
此外，还可以将电子门铃与其他智能设备进行更深入的整合，实现更多功能。
五、结论通过本次实验，我们了解了电子门铃的工作原理，并探索了其在日常生活中的应用。
电子门铃的方便实用、多功能性以及安全可靠性使其成为现代家庭不可或缺的一部分。
未来，随着科技的进步，电子门铃还将不断改进和完善，为我们的生活带来更多便利和安全。
电子门铃实习报告
实习报告：电子门铃设计与制作一、实习目的通过本次电子门铃设计与制作实习，使学生了解并掌握电子元器件的基本特性、用途及使用方法，培养学生动手实践能力和团队协作精神。
同时，使学生熟悉电子电路的原理，掌握基本焊接技能，提高学生对电子产品制造过程的认识。
二、实习内容1. 学习电子元器件的知识，包括电阻、电容、二极管、三极管等，了解它们的特性、用途及识别方法。
2. 学习电子电路原理，掌握基本焊接技能，能够独立完成简单电子电路的搭建和焊接。
3. 设计并制作一个电子门铃，包括电路设计、元器件选型、焊接、调试和测试等环节。
4. 分析并解决制作过程中遇到的问题，提高学生的问题解决能力。
三、实习过程1. 元器件学习：在实习前期，我们学习了电子元器件的基本知识，了解了电阻、电容、二极管、三极管等元器件的特性、用途及识别方法。
2. 电子电路原理学习：我们学习了电子电路的基本原理，掌握了基本焊接技能，能够独立完成简单电子电路的搭建和焊接。
3. 电子门铃设计：在实习过程中，我们根据电子电路原理，设计了一个电子门铃。
首先进行了电路设计，确定了元器件的选型，然后进行了焊接、调试和测试。
4. 问题解决：在制作过程中，我们遇到了一些问题，如焊接技术不熟练、电路故障等。
我们通过请教老师和同学，共同分析问题，找到了解决方法，完成了电子门铃的制作。
四、实习总结通过本次电子门铃设计与制作实习，我们掌握了电子元器件的基本知识，了解了电子电路原理，提高了动手实践能力和团队协作精神。
在制作过程中，我们学会了如何分析问题、解决问题，锻炼了我们的思维能力。
同时，我们也认识到，在现代社会，电子产品更新换代速度很快，我们需要不断学习，提高自己的综合素质，才能适应社会的发展。
在今后的学习和工作中，我们将以更加饱满的热情，积极的态度，努力学习，不断提高自己，为祖国的电子科技事业做出贡献。
五、指导教师评语本次实习报告内容完整，实习过程描述清晰，能够反映出学生在实习过程中的收获和成长。
门铃的制作的实训报告
门铃的制作的实训报告门铃是一种广泛应用于家庭和办公场所的装置，用于通知屋内有人来访。
本篇文章将从制作门铃的实训报告角度出发，介绍门铃的制作过程和原理。
一、实训目的门铃的制作实训旨在培养学生的电路设计和焊接技能，让学生了解门铃的工作原理和制作过程，并通过实际操作提升学生的动手能力。
二、实训材料和工具实训所需材料包括电路板、电源线、蜂鸣器、按钮开关、电阻、电容等。
实训工具包括焊接工具、剥线钳、电烙铁等。
三、实训步骤1. 设计电路图：根据门铃的工作原理，设计电路图。
通常门铃电路由电源、按钮开关、蜂鸣器和电阻电容等组成。
按钮开关用于触发门铃，蜂鸣器用于发出声音信号。
2. 制作电路板：根据电路图，将电路板上的导线和元件进行连接。
首先，确定电路板上的元件位置，然后使用焊接工具将元件焊接到电路板上。
注意焊接时要保证焊点牢固，避免短路或虚焊。
3. 连接电源线：将电源线连接到电路板上的电源接口。
电源线是门铃的能量来源，通过连接电源线，门铃才能正常工作。
4. 测试门铃：将门铃连接到电源，按下按钮开关，观察蜂鸣器是否发出声音。
如果蜂鸣器能够正常工作，说明门铃制作成功。
四、实训心得通过这次门铃的制作实训，我深刻认识到了电路设计和焊接技术的重要性。
在实训过程中，我遇到了一些问题，如焊接时容易出现虚焊，电路板的连接容易出现短路等。
通过耐心的处理和实践，我逐渐掌握了解决问题的方法，并取得了较好的实训效果。
我还了解到门铃的工作原理是通过按钮开关触发蜂鸣器发出声音信号。
当按钮开关闭合时，电流通过蜂鸣器产生声音。
这一原理使得门铃在实际生活中的应用非常广泛，为人们提供了便利。
总结起来，门铃的制作实训是一次非常有意义的实践活动，通过这次实训，我不仅提高了自己的动手能力，还加深了对电路设计和焊接技术的理解。
我相信这次实训对我的职业发展将产生积极的影响，使我在电子制造领域有更好的发展。
电子实习门铃报告书
电子实习门铃报告书一、实习目的1. 了解和掌握基本的电子元件的功能和用途。
2. 学习和练习焊接技术，提高动手能力。
3. 培养严谨的科学作风和良好的工作习惯。
二、实习内容1. 元器件识别与检测：通过实物认识各种常用的电子元器件，掌握常用电子元器件参数的识读方法，掌握使用万用表测量常用电子元器件参数的方法。
2. 焊接技术训练：掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接。
3. 电子电路制作：根据电路原理图，组装并制作一个电子门铃。
三、实习过程1. 元器件识别与检测：通过实验，我们认识了各种常用的电子元器件，如电阻、电容、二极管、三极管等，并学会了如何使用万用表测量它们的参数。
2. 焊接技术训练：我们学习了焊接的基本技巧，如如何控制焊接温度、焊接时间等，并通过实际操作练习，提高了焊接技术。
3. 电子电路制作：根据电路原理图，我们组装并制作了一个电子门铃。
在制作过程中，我们学习了如何布局电路板，如何进行布线，如何进行焊接等。
四、实习心得1. 通过这次实习，我们不仅理论知识有所学习，更重要的是我们的动手能力得到了提高。
2. 我们学会了如何识别和检测电子元器件，掌握了基本的焊接技术，这些技能对我们今后学习电子技术有很大的帮助。
3. 在制作电子门铃的过程中，我们学会了如何布局电路板，如何进行布线，如何进行焊接等实际操作，这些经验对我们今后从事电子工作有很大的指导意义。
五、实习总结通过本次电子实习，我们对电子技术有了更深入的了解，我们的动手能力得到了提高，我们的严谨的科学作风和良好的工作习惯也得到了培养。
我们相信，这次实习对我们今后的学习和工作都有很大的帮助。
叮咚门铃实验报告-复制
叮咚门铃实验报告-复制实验报告：叮咚门铃实验实验目的：1.了解门铃的原理和工作原理。
2.掌握如何制作一个简单的叮咚门铃电路。
实验器材：1.电源：直流电源。
2.信号发生器：用于模拟门铃按下按钮。
3.电容：用于储存电荷并产生声音。
4.按钮开关：用于控制门铃的开关状态。
5.电阻：用于控制电路的电流。
6.电线：用于连接电路。
实验步骤：1.将电源接入电路，并将信号发生器连接到按钮开关。
2.在电容和按钮开关之间连接一个电阻。
3.将按钮开关连接到电容。
4.将电容的另一端连接到电源的正极。
5.将电源的负极接地。
6.打开电源，调整信号发生器的频率和幅度。
7.观察电容以及附近是否发出声音。
实验结果：经过实验，我们发现当按钮开关按下时，电容会储存电荷并发出声音。
声音的频率和幅度可以通过调整信号发生器来控制。
在实验中，我们成功制作了一个简单的叮咚门铃电路。
实验分析：门铃的原理是通过按下按钮开关，使电流通过电容，从而产生声音。
当按钮开关关闭时，电容充电，储存电荷。
当按钮开关再次打开时，电容会快速放电，产生声音。
通过调整信号发生器的频率和幅度，可以改变门铃的声音。
通过实验，我们了解到门铃的工作原理，并通过制作门铃电路，进一步加深了对门铃原理的理解。
实验总结：通过本次实验，我们学习了门铃的原理和制作方法，并成功制作了一个简单的叮咚门铃电路。
通过实验，我们了解到门铃是如何产生声音的，并通过调整信号发生器的频率和幅度，进一步改变了门铃的声音。
此次实验不仅加深了我们对门铃工作原理的理解，还提高了我们的动手能力和实验设计能力。
电子叮咚门铃实训报告
一、实训背景随着科技的发展，智能家居产品逐渐走进千家万户。
电子叮咚门铃作为智能家居的重要组成部分，不仅方便了人们的日常生活，还提升了居住环境的品质。
为了更好地掌握电子叮咚门铃的设计与制作，提高自己的动手实践能力，我参加了本次电子叮咚门铃实训。
二、实训目的1. 熟悉电子叮咚门铃的工作原理和组成结构。
2. 掌握电子叮咚门铃的电路设计与焊接技术。
3. 提高自己的动手实践能力和问题解决能力。
三、实训内容本次实训主要包括以下内容：1. 电子叮咚门铃原理学习：了解电子叮咚门铃的工作原理，包括声控电路、电源电路、控制电路等部分。
2. 电路图绘制：根据电子叮咚门铃的原理，绘制相应的电路图。
3. 元器件准备：准备好制作电子叮咚门铃所需的元器件，如电阻、电容、二极管、三极管、蜂鸣器等。
4. 电路焊接：按照电路图进行元器件的焊接，完成电子叮咚门铃的组装。
5. 调试与测试：对组装好的电子叮咚门铃进行调试和测试，确保其正常工作。
四、实训步骤1. 理论学习：通过查阅资料和课堂讲解，了解电子叮咚门铃的工作原理和组成结构。
2. 电路图绘制：根据电子叮咚门铃的原理，绘制电路图。
在绘制过程中，注意电路的合理性和安全性。
3. 元器件准备：准备好制作电子叮咚门铃所需的元器件，并对其进行检查，确保质量。
4. 电路焊接：按照电路图进行元器件的焊接。
在焊接过程中，注意操作规范，避免短路和虚焊。
5. 调试与测试：组装完成后，对电子叮咚门铃进行调试和测试。
首先检查电源电路是否正常，然后检查声控电路和控制电路是否正常工作。
五、实训心得1. 理论学习的重要性：通过本次实训，我深刻体会到理论学习的重要性。
只有掌握了理论知识，才能在实际操作中游刃有余。
2. 动手实践能力的提高：在本次实训中，我学会了电子叮咚门铃的电路焊接和调试，提高了自己的动手实践能力。
3. 问题解决能力的提升：在实训过程中，遇到了一些问题，如电路故障、元器件损坏等。
通过查阅资料和请教老师，我学会了如何分析和解决问题。
电子门铃实习报告
本次实习旨在了解电子门铃的基本原理、组成结构以及制作方法，提高自己的动手能力，加深对电子产品的理解。
二、实习时间2022年10月10日至2022年10月15日三、实习地点某电子科技公司实验室四、实习单位及部门某电子科技公司电子研发部五、实习内容1. 电子门铃的基本原理在本次实习中，我了解到电子门铃主要由电源、振荡器、驱动电路、铃铛等部分组成。
当按下门铃按钮时，电源为振荡器提供能量，振荡器产生一定频率的信号，驱动电路将信号放大并传递给铃铛，使铃铛发出声音。
2. 电子门铃的组成结构（1）电源：提供电子门铃所需的电能。
（2）振荡器：产生一定频率的信号，为驱动电路提供信号源。
（3）驱动电路：将振荡器产生的信号放大，传递给铃铛。
（4）铃铛：发出声音的部件。
3. 电子门铃的制作方法（1）焊接电源：将电源的输出端焊接在电路板上。
（2）焊接振荡器：将振荡器的输出端焊接在电路板上。
（3）焊接驱动电路：将驱动电路的输入端焊接在振荡器的输出端，输出端焊接在铃铛上。
（4）组装：将焊接好的电路板固定在壳体内，将铃铛安装在壳体的适当位置。
通过本次实习，我深刻认识到电子门铃的制作过程，了解了电子产品的基本原理和组成结构。
以下是我对本次实习的总结：1. 学会了焊接电子元器件，提高了自己的动手能力。
2. 加深了对电子产品的理解，为以后从事相关工作奠定了基础。
3. 认识到团队合作的重要性，学会了与他人沟通、协作。
4. 培养了严谨的工作态度，对电子产品制作过程中的每一个环节都进行了认真检查，确保产品质量。
5. 增强了实践能力，为今后从事相关工作积累了宝贵经验。
总之，本次实习让我受益匪浅，不仅提高了自己的专业技能，还培养了良好的职业素养。
在今后的学习和工作中，我会继续努力，不断提高自己，为我国电子产品产业的发展贡献自己的力量。
门铃实验报告心得
一、前言作为一名电子信息专业的学生，我深知实践的重要性。
通过实验，我们能够将理论知识与实际操作相结合，提高自己的动手能力和解决问题的能力。
在本次门铃实验中，我深刻体会到了理论与实践相结合的乐趣，以下是我对本次实验的心得体会。
二、实验背景随着科技的不断发展，智能家居逐渐走进我们的生活。
门铃作为智能家居的重要组成部分，其功能也在不断完善。
本次实验旨在通过设计和制作一个简单的门铃电路，了解门铃的工作原理，掌握电路设计的基本方法，提高自己的动手能力。
三、实验过程1. 实验准备在实验开始前，我认真阅读了实验指导书，了解了门铃电路的组成和原理。
同时，准备好实验所需的器材，如面包板、导线、电阻、电容、二极管、三极管、扬声器等。
2. 电路设计根据实验要求，我设计了一个简单的门铃电路。
电路主要由以下元件组成：（1）开关：用于控制门铃的开启和关闭。
（2）电阻：限制电流的大小，保护电路元件。
（3）电容：存储电荷，实现电路的充放电过程。
（4）二极管：实现单向导电，为电路提供电流。
（5）三极管：放大信号，提高电路的稳定性。
（6）扬声器：将电信号转换为声信号，发出声音。
3. 电路焊接按照电路图，我将各个元件焊接在面包板上。
在焊接过程中，我注意以下几点：（1）按照电路图连接元件，确保连接正确。
（2）注意焊接质量，避免虚焊、短路等现象。
（3）在焊接过程中，保持电路板的清洁，避免灰尘和杂质进入电路。
4. 电路调试焊接完成后，我连接电源，对电路进行调试。
在调试过程中，我观察电路的工作状态，发现以下问题：（1）电路没有声音输出。
（2）电路的声音不稳定，有时发出较高频率的“叮”声，有时发出较低频率的“咚”声。
针对以上问题，我进行了以下调整：（1）检查电路连接，确保没有短路、断路等现象。
（2）调整电容的数值，改变电路的振荡频率，使电路发出稳定的声音。
（3）在电路中增加滤波电路，降低噪声干扰。
经过调整，电路最终发出稳定的声音，满足实验要求。
叮咚门铃实验报告
叮咚门铃实验报告实验报告：叮咚门铃实验一、实验目的：通过制作一个简单的叮咚门铃电路，以了解电路的基本原理和门铃的工作原理。
二、实验器材：1.9V电池；2.电池座；3.9012PNPN晶体管；4.电子蜂鸣器；5.按钮开关；6.电阻（220欧姆）；7.电子线；8.面包板。
三、实验原理：叮咚门铃电路主要由按钮开关、NPN晶体管、电子蜂鸣器和电阻组成。
当按下按钮时，电流通过按钮开关，然后流经电阻、NPN晶体管的基极和发射极，最后通过电子蜂鸣器。
当电流通过NPN晶体管时，它会放大电流，并将大电流传递到电子蜂鸣器，激活电子蜂鸣器进而发出声音。
四、实验步骤：1.在面包板上布置电路。
首先，将9012PNPN晶体管插入面包板的H行上，确保引脚正确连接；然后，在与发射极相连的行上插入一个220欧姆电阻；接下来，将按钮开关与电阻相连；最后，将电子蜂鸣器与电路串联，与NPN晶体管的收集极相连。
2.将电池插入电池座，然后将电池座与面包板中的电路连接。
注意确保正极和负极的连接正确。
3.按下按钮开关，听到电子蜂鸣器发出声音。
五、实验结果与数据分析：按下按钮时，电子蜂鸣器应该会发出清脆的声音。
如果没有声音产生，可能是电池电量不足、电路连接不正常或者蜂鸣器损坏等原因引起的。
我们可以检查电池是否正常工作，查看电路连接是否正确，并用万用表测试电路中的元器件是否工作正常。
六、实验结论：通过这个实验，我们成功制作了一个简单的叮咚门铃电路。
门铃的工作原理主要是通过按钮开关、NPN晶体管和电子蜂鸣器实现的。
当按下按钮时，电流流过电路，并通过NPN晶体管的放大作用激活电子蜂鸣器，发出声音。
七、实验心得：通过这个实验，我深入了解了电路的基本原理和门铃的工作原理。
在实验中，我体会到电路的正确连接对于电路功能的正常发挥是非常重要的。
同时，我也学会了使用面包板进行电路实验。
这个实验不仅提高了我的动手能力，还拓宽了我的电子知识广度。
这是一次非常有意义和具有挑战性的实验。
门铃电子实习报告
门铃电子实习报告篇一：遥控门铃实习报告无线遥控门铃实习报告学号：XX0 姓名：高荣实习号：47一、实习目的课程实习是通过具有一定功能和应用价值的一个具体产品的设计制作，或者一个实际项目的开发与应用，使我们受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练，启迪我们的创新思维，培养我们分析问题和解决问题的综合能力，更是训练、培养我们技术应用能力和实际操作技能的根本途径。
·使我们巩固、加深和学习电子线路的基础理论、基本知识和技能。
·使我们能正确地选择和使用常用电工仪表、电子仪器设计。
·使我们受到基本的实践技能、系统的工程实践和撰写技术报告的初步训练。
·培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风，树立创新精神，养成良好的工作习惯。
二、实践内容1、产品名称：无线遥控门铃2、产品性能：简便,灵活的无线安装设计，封装美观精湛，可以稳定工作，发出悦耳的铃声。
3、产品功能：实现无线遥控与较远距离接收功能，触发按键可以听到叮咚声。
4、技术要求：产品触发遥控器按键时，门铃发出叮咚声，喇叭音量：≤75分贝，遥控距离：15-20米，遥控方式：调频型（两套门铃离近时可能会互相干扰），工作电压：门铃DC4.5V（5号电池三节），遥控器DC12V（23A型电池）。
三、实践操作流程1.元件识别：（1）电阻色环标注法使用最多,现举例如下：代号：R ，单位： 1M Ω =1000K Ω =1000000Ω。
没有极性。
四色环电阻，五色环电阻（精密电阻）（2）电容代号：C。
电容分直标法、色标法和数标法3 种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
没有极性，没有数字标示。
单位：1UF=1000NF=1000000 PF。
（3）电感代号：L。
如：L1 表示编号为 1的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
门铃电路实训报告
一、实训目的本次门铃电路实训的主要目的是通过实际操作，让学生掌握电子电路的设计、搭建、调试和故障排除等基本技能。
通过学习NE555集成电路的原理和应用，设计并制作一个简单的电子门铃电路，从而提高学生的电子工艺水平，培养实际操作能力。
二、实训内容1. 理论学习在学习门铃电路之前，首先对NE555集成电路进行了深入学习。
NE555集成电路是一种多功能计时器，广泛应用于电子电路中。
它具有三个引脚：控制电压端（CV）、阈值端（TH）和触发端（TR）。
通过调节这些引脚的外部电路，可以产生不同频率的振荡信号。
2. 电路设计根据NE555集成电路的原理，设计了一个简单的电子门铃电路。
电路主要由NE555集成电路、电阻、电容、喇叭和电源组成。
电路原理如下：（1）NE555集成电路接成振荡器，产生振荡音频信号；（2）通过调节电阻R1和电容C1的值，可以改变输出振荡信号频率；（3）振荡音频信号控制喇叭发出叮咚门铃声音。
3. 电路搭建根据电路原理图，使用电子元件搭建门铃电路。
在搭建过程中，注意以下几点：（1）按照电路原理图正确连接各个元件；（2）确保电路连接牢固，避免虚焊；（3）注意电源的正负极连接。
4. 电路调试搭建好电路后，进行调试。
首先检查电路是否有短路或断路现象，然后调节电阻R1和电容C1的值，观察喇叭发出的声音。
如果声音不理想，可以适当调整电阻和电容的值。
5. 故障排除在调试过程中，可能会遇到一些故障。
以下是一些常见的故障及其排除方法：（1）喇叭不响：检查电源是否连接正确，电阻和电容的值是否合适，喇叭是否损坏；（2）电路发热：检查电路连接是否牢固，避免虚焊，确保电源电压稳定；（3）振荡信号频率不稳定：检查电阻和电容的值是否合适，确保电路连接正确。
三、实训总结通过本次门铃电路实训，我掌握了以下知识和技能：1. 熟悉NE555集成电路的原理和应用；2. 掌握电子电路的设计、搭建、调试和故障排除等基本技能；3. 提高了实际操作能力，为今后的学习和工作打下了基础。
门铃设计实训报告
一、实训目的本次门铃设计实训旨在通过实践操作，加深对单片机原理、编程技术和电子电路设计的理解，培养学生的实际动手能力和创新思维。
通过设计一款基于单片机的电子门铃，使学生掌握电子电路的搭建、编程调试以及系统调试的方法。
二、实训内容1. 硬件设计（1）选择合适的单片机：本设计选用AT89C51单片机作为核心控制单元。
（2）设计电路原理图：包括单片机、按键、蜂鸣器、数码管等元器件的连接。
（3）元器件选型：选择合适的按键、蜂鸣器、数码管等元器件。
2. 软件设计（1）编程语言：采用C语言进行编程。
（2）编写程序：编写控制单片机实现门铃功能的程序，包括按键扫描、音乐播放、数码管显示等模块。
3. 系统调试（1）硬件调试：搭建电路，连接元器件，检查电路连接是否正确。
（2）软件调试：将程序烧录到单片机中，进行调试，确保程序正常运行。
（3）系统联调：将硬件和软件结合起来，进行整体调试，确保门铃功能正常。
三、实训过程1. 硬件设计（1）根据设计要求，绘制电路原理图，并选用合适的元器件。
（2）使用Protel等软件绘制电路原理图，并生成PCB板。
（3）根据PCB板制作电路板，焊接元器件。
2. 软件设计（1）使用Keil uVision等软件编写C语言程序。
（2）编写程序，实现按键扫描、音乐播放、数码管显示等功能。
（3）调试程序，确保程序正常运行。
3. 系统调试（1）搭建电路，连接元器件，检查电路连接是否正确。
（2）将程序烧录到单片机中，进行调试。
（3）进行系统联调，确保门铃功能正常。
四、实训结果1. 成功设计并制作了一款基于单片机的电子门铃。
2. 熟练掌握了单片机编程、电路设计和调试方法。
3. 提高了实际动手能力和创新思维。
五、实训体会1. 通过本次实训，我对单片机原理、编程技术和电子电路设计有了更深入的了解。
2. 在实训过程中，我学会了如何根据设计要求进行硬件和软件设计，并掌握了调试方法。
3. 实训过程中遇到的问题让我学会了如何查阅资料、分析问题、解决问题，提高了我的实际操作能力。
简答门铃设计实验报告(3篇)
第1篇一、实验背景随着科技的不断发展，智能家居逐渐走进我们的生活。
门铃作为智能家居的一部分，其设计越来越受到人们的关注。
传统的门铃设计简单，功能单一，已经无法满足现代人们的需求。
为了提高用户体验，本实验旨在设计一款具有创新性和实用性的简答门铃。
二、实验目的1. 设计一款具有创新性的门铃，满足现代人们对智能家居的需求。
2. 通过实验验证门铃设计的可行性。
3. 提高门铃的实用性，提升用户体验。
三、实验原理本实验采用无线通信技术，将门铃与手机等智能设备连接，实现远程可视、语音对讲等功能。
门铃通过按键触发，将信号传输至智能设备，智能设备接收到信号后，通过图像识别、语音识别等技术实现与门铃的互动。
四、实验材料1. 无线通信模块2. 微控制器3. 按键4. 传感器5. 手机或平板电脑6. 电源7. 开发工具五、实验步骤1. 设计门铃外观：根据用户需求，设计简洁、美观的门铃外观。
2. 硬件电路设计：a. 无线通信模块：选择支持Wi-Fi或蓝牙的通信模块，实现门铃与智能设备的连接。
b. 微控制器：选择性能稳定、功耗低的微控制器，实现门铃的控制功能。
c. 按键：设计一键触发门铃的功能，方便用户操作。
d. 传感器：选用适合的传感器，实现门铃的智能感应功能。
3. 软件设计：a. 门铃控制程序：编写门铃控制程序，实现按键触发、无线通信等功能。
b. 智能设备端程序：编写智能设备端程序，实现图像识别、语音识别等功能。
4. 调试与优化：a. 对门铃硬件电路进行调试，确保各模块正常工作。
b. 对软件程序进行优化，提高门铃的稳定性和实用性。
5. 实验验证：a. 通过实际操作验证门铃的按键触发、无线通信等功能。
b. 通过图像识别、语音识别等技术验证门铃的智能感应功能。
六、实验结果与分析1. 门铃外观设计简洁、美观，符合现代家居风格。
2. 硬件电路设计合理，各模块正常工作，满足实验要求。
3. 软件程序运行稳定，实现门铃的按键触发、无线通信、图像识别、语音识别等功能。
无线门铃电子实习报告
2.3 接收器原理1.接收信号Q3.L2.C4.C16为超再生振荡接收器, 超再生振荡电路具有自检波功能, 可以从自然界中各种各样的波中检出此电路的电磁波。
L2为铜芯线圈, 在直径5mm的骨架上绕制, 用0.51漆包线绕3圈, 骨架中间用铜芯调节。
当L2的振荡频率与发射端相同时, 谐振, Q3的超再生信号就受发射端的调幅信号控制。
2.滤波L1为色环电感, 阻止高频信号通过, 起到了滤波的作用。
C19滤波滤除检波后的高频杂波, 使用检波后的有用信号信噪比最大。
3.线性放大检波、滤波后的调制信号在R14上产生压降, 经R3.C7送入反相器4069进行线性放大, 这由三个反相器1和2.3和4.5和6管脚完成。
并最终由6号管脚输出信号。
4.选频及整形放大经三极管放大后的调制信号与发射端（低频32.768KHz）同频, X1在电路中起选频作用, 同频率的信号能顺利通过,进一步免除了许多不需要的各种外界信号的干扰, 选频后的信号送入Q2放大。
5.高频放大该信号的幅度还较低, 经最后两级开路反相放大后输出等幅方波信号。
Q2的射极接地, 集电极接到反相器13脚, 由C8,D2,C12,R4和反相器4.5.6组成的电路进一步对信号放大。
最终由反相器8号脚输出信号。
6.声响电路R21限流, C11滤波, 对方波进行平滑滤波, 并有数十毫秒的延时, 也能消除外界尖脉冲对触发电路的干扰, 由反相器8号脚输出来的信号送入到音乐芯片TQ33G中。
本电路采用TQ33G系列有三种声音可选择, 双音叮咚, 西敏寺, 爱丽斯。
K1是乐曲选择开关, 音乐信号经Q1放大推动喇叭发出优美的门铃音乐声。
第三章绘制电路图和印刷电路板第四章制作与调试4.1 元件说明1.电阻2.电解电容和瓷片电容和电阻一样, 电容在焊接之前也要使用数字万用表进行测量。
在安装电解电容时要求电容的管脚长度要适中, 要正确判断管脚的正, 负极, 否则不能完成实现接收功能。
电子门铃电路实习报告
一、实习目的本次电子门铃电路实习旨在通过实际操作，加深对电子电路设计、焊接、调试等基本技能的理解。
通过实习，我希望能够掌握电子门铃电路的设计原理，提高动手实践能力，并学会如何解决电路中的实际问题。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX大学电子实验室四、实习单位和部门XX大学电子科学与技术学院五、实习内容1. 电路设计在实习过程中，我们首先学习了电子门铃电路的基本原理。
电子门铃电路主要由按键、放大电路、振荡电路和扬声器等部分组成。
通过查阅资料，我们设计了以下电路：- 按键：使用一个简单的按钮作为触发开关。
- 放大电路：采用晶体管作为放大器，放大按键信号。
- 振荡电路：使用555定时器搭建一个多谐振荡器，产生方波信号。
- 扬声器：将振荡信号驱动扬声器，发出声音。
2. 焊接在掌握了电路原理后，我们开始进行焊接操作。
首先，我们在电路板上按照设计图布置元件，然后使用电烙铁和助焊剂进行焊接。
在焊接过程中，我们注意了以下几点：- 焊接前确保电路板干净，无氧化物。
- 使用合适的焊接温度，避免损坏元件。
- 焊接时保持烙铁与元件接触时间短暂，防止过度加热。
3. 调试焊接完成后，我们对电路进行了调试。
首先，检查电路连接是否正确，然后检查各部分元件是否工作正常。
在调试过程中，我们发现振荡电路不稳定，经过多次调整，最终成功解决了问题。
4. 总结通过本次实习，我们掌握了电子门铃电路的设计、焊接和调试方法。
我们深刻体会到，理论知识与实践操作相结合的重要性。
同时，我们也认识到，在电路设计过程中，要充分考虑电路的稳定性和可靠性。
六、实习总结1. 收获通过本次实习，我不仅掌握了电子门铃电路的设计原理，还提高了自己的动手实践能力。
在实习过程中，我学会了如何使用电路仿真软件进行电路设计，掌握了焊接技巧，并学会了如何调试电路。
2. 不足在实习过程中，我也发现了一些不足之处。
例如，在焊接过程中，由于操作不够熟练，导致部分焊点不牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子线路课程设计报告
系别: 物理与电子工程系
专业：电子科学与技术
印制电路技术与工艺方向班级: 1108班
姓名: 郭金汤
学号：201170848
2013/6/6
一、实验目的
1、了解并掌握电路的一般设计方法,具备初步的独立设计能力。
2、掌握叮咚电子门铃的电路组成、工作原理。
3、学习protel绘图软件设计一个叮咚门铃电路。
4、在设计电路的过程中熟练地掌握各个元器件的用途.
5、熟悉电路板的制作流程.
6、学习电路板的焊接中的方法与技巧。
二、实验指标
设计一个叮咚门铃电路如：
当按下开关的按钮时，发出较高频率的“叮"声,当松开按钮时，发出较低频率的“咚”声。
三、实验要求
电子门铃是音乐集成电路的最基本、最简单的应用。
实训要求在按下门铃开关按钮后，门铃会产生较高频率的“叮”声，当松开按钮后，则会发出较低频率的“咚”声。
四：实验原理图
1、电路原理
叮咚门铃的开关K是门上的按钮开关，在没有按下开关时，电容无法接通则不进行充电,因而电容处的电压为0V，复位端一直处于低电平状态，导致扬声器无法工作。
当开关K闭合时，VCC的电流流过二极管对电容进行充电，使其两端电压升高，并且复位端的电压也开始逐渐升高。
当电容端电压
上升为高电平时，即复位端口输入的是高电平，定时器启动，由电阻、电容和二极管组成的振荡器开始工作,输出频率为f1。
当断开开关K时，电阻和电容组成回路,电容开始放电。
同时由电阻、电容和二极管组成的振荡器开始工作，输出频率为f`2。
当电容放电完毕复位端恢复低电平,定时器停止工作。
在输出端接扬声器,输出端有电流时就会使扬声器发声。
输出端频率不同时,发出的声音就不同。
本电路中有两种不同的频率，因此扬声器就会发出“叮”“咚”两种不同的声音。
2、电路器件
电阻4个、电容3个、二极管2个、直流电源、按钮开关、扬声器
3、电路数据
IC555、LS1、D1、D2、R1=47K、R2=30K、R3=22K、R4=22K、C1=47uF、C2=0.05uF、C3=50uF.
五、制作电路图
（一）绘制原理图
1、我们需要下载并且安装一个protel DXP应用软件。
2、在protel中设计原理图。
3、画出原理图，并进行标注。
如：
4、检查所选元器件的封装形式,在实验中我们一般采用插孔式封装，所以,要将所有的封装形式更改为插孔式封装。
如：
5、对原理图进行检验,如果发现错误，需要进行修改，直到没有错误为止.
(二)导入原理图
1、当原理图没有错误后，就将图导成电路板模式。
2、将导入的电路图中的元器件图进行合理的排列，排列合理后,进行自动布线，使各个元器件之间进行导线相连。
3、将布线后的电路图进行整理和调整，使导线不相交,导线的转角角度不得小于90度，如:
并且使导线与导线之间平行越少越好.
4、将线布好后，则进行线的调整，把线调粗一些，以有利与后面的操作.
5、在电路图上写上自己的学号或其他标志。
（三)打印图纸
1、将设计好并且调整好的电路图进行打印预览。
如：
2、调出需要的层，如:Top Overlay、Top Layer、Bottom Layer 等。
3、将设计好的印板图或文字用打印机打印(或复印)在转印纸的光滑面。
打印后的转印纸切勿折叠、触揍、划伤.
（四)印制图样
1、印制板预处理：将无锈蚀敷铜板,用铜丝刷、去污粉等去油污、打光，清洗干净.
2、取出印制电路板和打印好的热转印纸，将图纸有图样的一面放在印制电路板上，并且使图纸上的图全部都在印制电路板上。
3、将图纸和印制电路板吻合放置好后，取熨斗对图纸有图的一面进行熨烫，直到图纸上的图全部转印到印制电路板上。
4、待转印完的敷铜板恢复常温后,轻轻揭掉转印纸，即制成待腐蚀的电路板。
六、制作电路板
（一)、腐蚀电路板
1、一般情况下，腐蚀电路板是用三氯化铁。
因为电路板的表面有一层铜，通过三氯化铁的腐蚀，会使未被炭粉覆盖的铜本反应掉，保留被炭粉覆盖的区域,这样就形成了连通的电路。
铁的化学性质有三价和二价,其实三价的铁有强氧化性,三氯化铁是一种强氧化剂,可以与铜起反应，别的东西很难与铜反应，按化学稳定性来说也可以用硝酸银等与之反应,但是代价太高了，而且反应后置换出的银等会留在电路板，只有三氯化铁最合适.
2、但是，三氯化铁的腐蚀速度有些慢，一般需要5~7天完成，所以还可以用盐酸+双氧水+水来腐蚀，腐蚀速度会比三氯化铁快上许多。
（二）、加工电路板
1、取出腐蚀好的印制电路板，用清水清洗干净,并把水渍擦干.
2、打孔：用专用的打孔工具，对腐蚀好的电路板进行打孔。
3、打孔完成后,用磨砂纸将印制电路板表面上的炭粉擦净，则印制电路板的加工完成。
注意事项：
转印后,印板着有缺陷，可用油性记号笔或指甲油进行修补。
环境温度过低时，可先用电熨斗把敷铜板预热后再转印,效果更好。
转印在印板上的图形墨粉,可用汽油清洗。
转印纸一次性使用，不可复用。
七、元器件的安装
1、电子元器件在安装前应将引脚擦除干净，最好用细砂布擦光,去除表面的氧化层，以便焊接时容易上锡。
但引脚已有镀层的，视情况可以不擦。
2、根据元器件本身的安装方式,可采用立式或卧式安装,见下图.对于两种安装方式都可以采用的元器件，当工作频率不太多时，两种安装方式都可以采用；工作频率较高时，元器件最好采用卧式安装,并且引线尽可能短一些，以防产生高频寄生电容影响电路。
3、元器件的安装要美观。
立式安装时，元器件要与电路板垂直，卧式安装时，要与电路板平行或贴服在电路板上。
4、安装各种电子元器件时,应将标注元器件型号和数值的一面朝上或朝外,以利于焊接和检修时查看元器件型号数据，这样能一目了然，见下图:
5、如果不知道电阻的阻值，可用万用表的欧姆档进行测量。
注意：电容、二极管的正负极不要弄错，芯片不要装反。
八、元器件的焊接
1、用电烙铁焊接元件是基本的装配工艺，它对保证电子产品的质量起着关键的作用。
2、焊接最好是松香、松香油或无酸性焊剂。
不能用酸性焊剂，否则会把焊接的地方腐蚀掉。
3、焊接前，把需要焊接的地方先用小刀刮净,使它显出金属光泽,使容易焊接。
4、焊接时电烙铁应有足够的热量,才能保证焊接质量，防止虚焊和日久脱焊。
5、烙铁在焊接处停留的时间不宜过长.
6、烙铁离开焊接处后，被焊接的零件不能立即移动，否则因焊锡尚未凝固而使零件容易脱焊.
注意：电烙铁的过热，焊接时间长，焊锡过多，都会造成线路板上的覆铜翘起.焊接时注意烙铁的温度不能过高，焊接时间尽量短。
焊接质量的好坏，关键取决于焊接表面是否很干净，如果很干净，涂上助焊剂，焊接会很迅速、很坚固。
可以使用细砂纸打磨焊接表面，打磨后立刻涂上助焊剂防止再次氧化.
九、心得体会
通过这次实验我了解了叮咚门铃的制作过程，和怎样运用各种工具制作出门铃电路，并且学习了焊接的各个步骤。
实验中其它应注意的事项：
1、三级管在安装时,要注意极性不要插反.
2、安装几个电容和三极管时，由于考虑到位置太高,容易碰到扬声器,因此在安装元件时，最好采用卧式安装。
电烙铁焊接技巧：
一：焊接时第一步要将电烙铁停在待焊处稍许,预热
二：焊接时第二步要将焊锡丝及时紧贴电烙铁边,让焊锡丝自然融化在焊接处
三：紧接第二部焊锡丝先离，然后将电烙铁拿开
这次门铃实验，是我第一次实验尝试.这个实验在老师的指导与带领下，终于完成了实验。
第一次实验的感觉还是很不错。
这次初步尝试，虽然只是做了一个“叮咚门铃”,可是让我深深体会到自己亲手制作成功的那种喜悦。
当然,在实验过程中，也有一些问题:
1、焊接时，点焊掌握的不是很到位,常常焊短路。
3、在将扬声器与电池正负极进行焊接时，正负极接反了，后来经过检查才发现正确的焊接位置.
4、连接时，忘了连通某些元器件,使门铃无法工作，后来仔细排查，终于发现错误,并及时纠正。
通过本次实验，我们掌握了“叮咚门铃“的基本工作原理.虽然实验简单，却提供了我们自己动手制作的机会,对我们还是很有好处的！
通过这次试验，我学习到很多，在以后的实验中，我相信我还能学习到更多、进步更大！。
