漏磁检测基本原理一、漏磁场检测（magnetic fluxleakage testing MFL）是指铁磁材料被磁化后，起表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场以发现缺陷的无损检测技术。
当用磁饱和器磁化被测的铁磁材料时，若材料的材质连续、均匀的，则材料中的磁感应线将被约束在材料中，磁通是平行于材料的表面的，几乎没有磁感应线从表面穿出，被检表面没有磁场。
但当材料中存在着切割磁力线的缺陷时，材料表面的缺陷或组织状态变化会使磁导率发生变化，由于缺陷处的磁导率很小，磁阻很大，使得磁路中的磁通发生畸变，磁感应线会改变途径，除了一部分的磁通会直接通过缺陷或是在材料内部绕过缺陷外，还有部分磁通会离开材料的表面，通过空气绕过缺陷再重新进入材料，在材料表面缺陷处形成漏磁场。
我们则可以通过磁敏感传感器检测到漏磁场的分布及大小，从而达到无损检测的目的。
二、漏磁检测系统的磁化方法磁化方法在漏磁检测中起着重要的作用，它影响被检测对象的磁场信号。
从磁化的范围来看，可分为局部磁化和整体磁化；从磁化所用的励磁磁源来看，可分为交变磁场磁化方法、直流磁场磁化方法和永久磁铁磁化法。
交变磁场磁化方法以交流电激励电磁铁进行磁化，电流频率的增高，磁化的深度减小，磁化后铁磁性材料不会产生剩磁，不需要退磁；直流磁场磁化方法以直流电流激励电磁铁产生磁场进行磁化，磁化的强度可以通过控制电流来实现；永久磁铁磁化法以永久磁铁作为励磁磁源，其效果相当于固定直流磁化。
永久磁铁可以采用稀土永磁、铝镍钴永磁等，一般采用稀土永磁，它磁能高，体积小。
采用直流磁化和永久磁化都会产生剩磁，退磁与否根据具体要求而定，对检测速度参数没有特定的要求。
磁化强度的选择一般在于以确保检测灵敏度和减轻磁化器使缺陷或结构特征产生的磁场能够被检测到为目标。
由于漏磁场检测是用磁传感器检测缺陷，相对也磁粉、渗透等方法，有以下优点：1、漏磁检测主要是传感器获得信号，计算机进行处理判断，易于实现自动化。
漏磁检测理论分析报告
漏磁检测理论分析报告
漏磁检测是一种非破坏性检测方法，常用于检测材料或构件表面或近表面的磁性缺陷。
该方法通过检测磁场的变化来判断缺陷的存在与否，并进一步评估缺陷的大小和性质。
漏磁检测的基本原理是利用缺陷产生的磁场变化，来检测目标物表面或近表面的缺陷。
当缺陷的尺寸比磁化源大且远离表面时，磁力线会从材料内部辐射出来形成漏磁场。
漏磁场的大小与缺陷的大小、形状和位置有关。
通过测量漏磁场的变化，可以判断缺陷的存在及其性质。
漏磁检测主要应用于对钢铁产品的缺陷检测，如焊接接头、轴承、齿轮等常见的工业制品。
该方法可以有效地检测到各种尺寸的缺陷，包括疲劳裂纹、孔洞、脱层、磨损等。
漏磁检测的仪器主要包括电磁铁、磁传感器、信号处理系统等。
电磁铁产生磁场，而磁传感器则可以测量到目标物的磁场变化。
信号处理系统则对测得的信号进行处理和分析，得出缺陷的信息。
在实际应用中，漏磁检测需要根据具体情况进行合理的选择和调整参数。
常见的参数包括电磁铁的磁化力和频率、磁传感器的位置和灵敏度等。
合理的参数选择可以提高检测的灵敏度和准确性。
总的来说，漏磁检测是一种常用的非破坏性检测方法，具有灵敏度高、可靠性好等优点。
在工业制品的制造和使用过程中，
有效地应用漏磁检测可以提高产品的质量和安全性，减少事故的发生。
47013.12-漏磁检测
A.1 校准试件 校准试件应选用与被检对象铁磁性相近的钢板制作，试件
的厚度可选用8，或其他不超过20 的尺寸；试件的宽度至少为探头最大间距的2 倍，试件的长度 至少为1250。可选用φ2～φ6 范围内的铣刀在校准试件上分别加工出长为探头最大间距的 1.5 倍、深为板厚的20%、40%、60%和 80%的4 条横槽，槽宽度与深度的公差不大于± 0.2，槽与槽 之间的间距至少为200。图A.1 为 校准试件的示意图 试样厚度8参考了 V .16的设置，同时考虑到常压储罐罐底板 漏磁检测的试验制作； 刻槽到两试件两端的距离大于300是考虑漏磁检测的端部效应 ；
5 47013.12 标准条文
1 范围 1.1 47013的本部分规定了铁磁性制承压设备、铁磁 性无缝钢管和焊管（埋弧焊除外）的漏磁检测及结果 评价方法。 1.2 本部分适用于有涂层或无涂层的铁磁性材料承压设 备与元件母材内外表面产生的腐蚀和存在的机械损伤 等体积性缺陷的漏磁检测，被检工件的厚度一般不超 过30，管件直径不小于9。 1.3 承压设备的裂纹检测和常压储罐漏磁检测可参考本 部分。
应采用已知厚度的非导磁性材料。推荐厚度为 0.5 的 整数倍。
非导磁性材料垫片的推荐厚度为0.5的整数倍，只是针对试 件的制作。在具体应用过程中应考虑到设备的穿透能力来 确定垫片的最大厚度；此外，垫片的厚度应于实际工件接 近为宜。
5 47013.12 标准条文
漏磁检测原理
漏磁检测原理
漏磁检测原理是一种利用磁场差异和变化来检测漏电的方法。
漏电是由于电路元件或连接部件的老化、损坏或结露等原因，使电流不正常流动所引起的一种电气事故。
在漏电检测中，通过检测电路上的磁场分布变化，就可以发现电路中存在漏电的情况。
漏磁检测原理是一种检测电路漏电的无接触技术。
它的原理是利用电路中的磁场来检测漏电，电路中的电流会产生一个静态磁场，如果电路中存在漏电，电流会产生一个变化的磁场。
检测原理就是利用磁感应器来检测电路中的磁场分布，并计算出磁场分布的变化。
如果磁场分布发生了明显变化，说明电路中存在漏电。
漏磁检测原理的核心是检测器的精度，它是检测漏电的关键要素。
精度高的检测器能够更精确地检测出电路中漏电的位置，检出漏电的概率也更大。
检测器的精度又受到磁场分布的影响，磁感应器能够更精确地检测出电路中的磁场分布，其精度也更高。
漏磁检测原理还可以用来检测断路器是否可靠，断路器在断开电路时会产生一个变化的磁场，如果断路器可靠，那么这个变化的磁场将会很快消失，如果断路器不可
靠，那么这个变化的磁场将会持久存在，从而可以发现断路器的不可靠情况。
漏磁检测原理是一种检测电路漏电的无接触技术，它的关键要素是检测器的精度和磁场分布的计算，在检测漏电的同时，还可以用来检测断路器的可靠性。
漏磁检测原理有助于消除电路中潜在的安全隐患，避免发生电气事故，为用户提供更安全的用电环境。
漏磁检测（MFL）基础知识
漏磁检测（MFL）基础知识1.什么叫漏磁场？答：当用磁化器磁化被测铁磁材料时，若材料的材质是连续、均匀的，则材料中的磁感应线将被约束在材料中，磁通是平行于材料表面的，几乎没有磁感应线从表面穿出，被检工件表面没有磁场。
但是当材料中存在着切割磁力线的缺陷时，材料表面的缺陷或组织状态变化会使磁导率发生变化，由于缺陷的磁导率很小，磁阻很大，使磁路中的磁通发生畸变，磁感应线流向会发生变化，除了部分磁通直接通过缺陷或通过材料内部来绕过缺陷外，还有部分的磁通会泄漏到材料表面上空，通过空气绕过缺陷再度重新进入材料，从而在材料表面缺陷处形成漏磁场。
2.什么叫漏磁场检测答：漏磁场检测(magnetic fluxleakage testing 简称MFL)是指铁磁材料被磁化后，因试件表面或近表面的缺陷而在其表面形成漏磁场，人们可通过检测漏磁场的变化发现缺陷。
3.简述铁磁性构件的磁化答：在磁性无损检测中磁化是实现检测的第一步，决定着能否产生出漏磁场信号，同时也影响着检测信号的性能特性和检测装置的结构特性。
与磁粉探伤一样，磁化由磁化器实现，包括磁源和磁路两大部分，随被测构件的结构不同，磁源和磁路均会改变。
4.磁化方式可分为哪几类答：磁化方式通常可分为五类，分别是交流磁化方式、直流磁化方式、永磁磁化方式、复合磁化方式和综合磁化法。
5.漏磁检测中应如何选择磁化强度答：在漏磁检测中，通常要求铁磁性构件中的磁感应强度达到0.7特斯拉以上，或者按5安/mm2计算线圈磁化的能力。
在磁性检测中，检测装置的体积和重量主要集中于磁化器上，而这些又决定了检测装置的现场使用性能，因此，强度的选择应在确保检测灵敏度的同时以减轻磁化器的重量为主要目标。
6.漏磁检测技术有哪些特点答：由于漏磁场检测是用磁传感器检测缺陷，相对于磁粉、渗透等方法，有以下优点：① 易于实现自动化。
② 较高的检测可靠性由计算机根据检测到的信号判断缺陷的存在与否，可以从根本上解决在磁粉，渗透方法中人为因素的影响，而具有较高的检测可靠性。
漏磁检测原理
漏磁检测原理漏磁检测是一种常用的无损检测方法，它可以用来检测金属材料中的表面和近表面缺陷，如裂纹、夹杂、疲劳等。
漏磁检测原理基于磁场的变化来发现缺陷，下面将详细介绍漏磁检测的原理及其应用。
首先，漏磁检测利用磁场的变化来检测金属材料中的缺陷。
当金属材料中存在缺陷时，磁场会发生变化，这种变化可以通过传感器来检测。
传感器通常是一种专门设计的探头，它可以感知磁场的变化并将其转化为电信号。
这些电信号经过放大和处理后，可以显示在仪器的屏幕上，从而实现对金属材料中缺陷的检测和分析。
其次，漏磁检测原理基于磁场的涡流效应。
当金属材料表面存在缺陷时，磁场会在缺陷周围产生涡流。
这些涡流会改变磁场的分布，从而形成磁场的漏磁现象。
通过检测漏磁现象，可以确定金属材料中的缺陷位置、大小和形状。
漏磁检测原理还可以通过磁粉检测来实现。
磁粉检测是一种常用的表面缺陷检测方法，它利用磁粉在磁场作用下在缺陷处产生磁粉聚集的现象来发现缺陷。
通过观察磁粉的分布情况，可以确定金属材料中的缺陷位置和形状。
除了上述原理，漏磁检测还可以通过磁记忆检测来实现。
磁记忆检测是一种新型的无损检测方法，它利用材料本身的磁性来检测缺陷。
当金属材料中存在缺陷时，磁性会发生变化，这种变化可以通过磁传感器来检测。
通过分析磁性的变化，可以确定金属材料中的缺陷位置和严重程度。
总的来说，漏磁检测原理是基于磁场的变化来实现对金属材料中缺陷的检测。
通过检测磁场的变化，可以确定金属材料中的缺陷位置、大小和形状，从而为后续的修复和加工提供重要参考。
漏磁检测在航空航天、汽车制造、铁路运输等领域有着广泛的应用，它为保障工程结构的安全性和可靠性起到了至关重要的作用。
希望本文对漏磁检测原理有所帮助，谢谢阅读！。
无损检测课件漏磁检测
03
04
对非铁磁性材料效果不佳。
对埋藏较深的缺陷难以检测。
可能受到外部磁场的干扰，需 要采取相应的抗干扰措施。
03
漏磁检测实验与操作
实验准备
设备准备
漏磁检测仪、待测工件、磁粉、测量尺等。
理论知识准备
熟悉漏磁检测的基本原理、操作流程和注意事项 。
实验环境准备
确保实验室环境整洁，避免磁场干扰，准备好安 全防护措施。
感谢观看
案例二：钢板漏磁检测
总结词：全面细致
详细描述：钢板漏磁检测是通过磁化钢板，然后利用磁场感应技术检测磁场变化，从而判断钢板是否存在缺陷的一种无损检 测方法。该方法能够全面检测钢板的表面和近表面缺陷，如裂纹、夹杂物等，并且具有检测速度快、操作简便等优点。
案例三：铸件漏磁检测
总结词：适用性强
详细描述：铸件漏磁检测是通过磁化铸件， 然后利用磁场感应技术检测磁场变化，从而 判断铸件是否存在缺陷的一种无损检测方法 。该方法适用于各种类型的铸件检测，如灰 铸铁、球墨铸铁等，并且能够检测出铸件内 部的孔洞、裂纹等缺陷。铸件漏磁检测具有
无损检测课件漏磁检测
目录
• 漏磁检测概述 • 漏磁检测设备与技术 • 漏磁检测实验与操作 • 漏磁检测案例分析 • 漏磁检测的未来发展与挑战
01
漏磁检测概述
漏磁检测的定义
01
漏磁检测是一种无损检测技术， 通过测量铁磁材料在磁场中被磁 化后，因缺陷的存在而导致磁场 发生变化的现象来进行检测。
02
漏磁检测面临的挑战与解决方案
复杂工况下的干扰因素
漏磁检测在复杂工况下可能受到磁场干扰、振动等因素影响，需 要采用抗干扰技术和数据处理算法进行优化。
检测标准与规范的不完善
漏磁检测技术在常压储罐检测中的应用
漏磁检测技术在常压储罐检测中的应用
漏磁检测技术是一种非破坏性检测方法，通过测量被测物体表面的磁场强度来检测物
体表面缺陷或裂纹。
在常压储罐检测中，漏磁检测技术可以广泛应用于以下几个方面。
漏磁检测技术可以用来检测储罐壁厚度的腐蚀程度及保温层的破损情况。
常压储罐长
时间使用后，其壁厚度会逐渐减薄，并存在腐蚀现象。
漏磁检测技术可以通过测量壁厚的
变化来评估罐体的安全性，并及时采取修复措施。
储罐表面的保温层常常会因为水分等因
素导致破损，漏磁检测技术可以用来检测保温层的破损情况，以保证储罐的保温效果。
漏磁检测技术还可用于检测储罐内部焊缝的质量。
储罐在制造过程中会进行焊接，焊
缝的质量直接影响着储罐的安全性。
漏磁检测技术可以检测焊缝中是否存在缺陷，如裂纹、气孔等，以确保焊缝的质量符合要求。
漏磁检测技术还可用来检测储罐的结构材料中存在的缺陷。
材料的缺陷可能会造成储
罐的安全风险，因此需要进行及时的检测和修复。
漏磁检测技术通过测量材料表面的磁场
强度，可以检测出材料中存在的缺陷，如裂纹、内部气孔等。
通过检测结果，可以及时采
取修复措施，确保储罐的结构安全。
漏磁检测技术在常压储罐检测中具有广泛的应用价值。
通过这种技术的应用，可以及
时发现储罐存在的问题，并采取相应的修复措施，确保储罐的安全运行。
漏磁检测标准
漏磁检测标准1. 范围本标准规定了漏磁检测的术语和定义、原理、检测设备、检测程序、检测结果分析和报告以及检测安全要求。
本标准适用于钢铁、有色金属、化工等领域的设备管道、阀门、法兰、压力容器等铁磁性材料的漏磁检测。
2. 术语和定义漏磁检测（Magnetic Flux Leakage Testing）：利用磁铁吸引铁磁性材料时，会在材料表面产生漏磁场，通过检测漏磁场的变化，确定材料表面及近表面缺陷的检测方法。
3. 原理漏磁检测是利用磁铁吸引铁磁性材料时，会在材料表面产生漏磁场，当材料表面及近表面存在缺陷时，漏磁场会发生变化。
通过检测漏磁场的变化，可以确定缺陷的位置和大小。
4. 检测设备4.1 磁铁：应选用高导磁率的磁铁，如稀土永磁铁等。
4.2 传感器：应选用高灵敏度的磁场传感器，如霍尔传感器等。
4.3 信号处理单元：应选用高性能的信号处理单元，如放大器、滤波器等。
4.4 显示单元：应选用高清晰度的显示单元，如显示屏等。
5. 检测程序5.1 将待检测的铁磁性材料放置在磁铁和传感器之间。
5.2 开启磁铁和传感器，对铁磁性材料进行磁化。
5.3 通过信号处理单元处理传感器采集的信号，并在显示单元上显示漏磁场分布图。
5.4 通过观察漏磁场分布图，确定缺陷的位置和大小。
6. 检测结果分析和报告6.1 根据漏磁场分布图，对检测结果进行分析。
6.2 根据分析结果，编写报告并记录检测数据。
6.3 将报告提交给相关部门或客户。
7. 检测安全要求7.1 操作人员应经过专业培训，熟悉操作流程和安全规范。
7.2 在检测过程中，应穿戴防护服、手套等防护用品。
7.3 在检测过程中，应避免铁磁性材料受到撞击或震动。
漏磁检测方法及其影响因素分析
漏磁检测方法及其影响因素分析1、常见实施方式基于铁磁性材料高磁导率特性的漏磁检测原理，现有漏磁检测技术的具体实施通常为：采用磁化装置对待检测铁磁性材料进行磁化，在铁磁性材料上缺陷处激励出漏磁场，然后采用磁敏元件拾取该漏磁场信息并将其作为缺陷存在与否的检测评判依据。
为此，漏磁检测设备在结构形式上主要是以磁化方式划分的，最为典型的两种结构形式是磁轭式和穿过线圈式，在实际应用中最为普遍的案例就是油井管和钢管自动检测装置。
前一种是采用磁激励源（磁铁或电磁铁）和磁轭构成磁回路的，将磁场导入待检测件内，且待检测件成为该磁回路的一部分，如下图a所示；后者则是采用穿过式磁化线圈，将其套在待检测件上使其成为铁心而构成磁化，如下图b所示。
磁轭式结构形式的漏磁检测探头多采用高磁能极的永磁体作为磁激励源，具有结构紧凑、体积小，且可形成开合环包式的特点，所形成的便携式漏磁检测仪在井口油管、钢丝绳及储油罐底板等检测中得以应用；而穿过线圈式磁激励方式所形成的多为固定式的漏磁检测装备，具有磁化较均匀、磁化强度可调等优点，广泛应用于细长铁磁性构件的快速自动化无损检测。
为了适应钢管上轴向伤的快速检测，磁轭式的形式也略有变化，如下图c所示的钢管轴向伤周向磁化检测装置，它由对称的穿过式磁化线圈、中间铁心以及四周的磁轭构成磁回路。
带有铁心的穿过式磁化线圈产生N-S磁极，周向穿过该区域的管壁。
▲典型漏磁检测装置的结构a）磁轭式检测装置结构b）穿过线圈式检测装置结构c）钢管轴向伤周向磁化检测装置结构2、工作特性分析在现有漏磁检测方法的实施中，其共性是先对待检测件进行磁化而激发出缺陷漏磁场，并布置磁敏元件拾取该缺陷漏磁场。
在这些检测设备中，磁敏元件安装的区域中存在着较强的空间磁场，如下图所示。
▲磁化装置中的磁场分布a）磁轭式结构的磁场分布b）穿过式线圈内磁场分布c）磁轭周向磁化装置的磁场分布通过有限元数值模拟所获得的几种典型漏磁检测装置工作时的空间磁场分布可以发现，在永磁体磁极间或磁化线圈内腔中的空气间隙内充满了空间杂散磁场。
漏磁检测技术在常压储罐检测中的应用
漏磁检测技术在常压储罐检测中的应用【摘要】漏磁检测技术是一种用于检测储罐设备中是否存在磁性物质的技术，在常压储罐检测中有着重要的应用。
本文首先介绍了漏磁检测技术和常压储罐检测的基本概念，然后详细阐述了漏磁检测技术在常压储罐检测中的原理和优势。
接着通过具体的应用案例展示了漏磁检测技术在常压储罐检测中的效果和实用性，并探讨了其未来的发展趋势。
总结了漏磁检测技术在常压储罐检测中的重要性和应用价值，并展望了其未来的发展前景。
通过本文的阐述，读者能够深入了解漏磁检测技术在常压储罐检测中的作用，为相关领域的专业人士提供有益参考和指导。
【关键词】漏磁检测技术、常压储罐、检测、原理、优势、应用案例、发展趋势、结合、重要性、未来发展、应用价值1. 引言1.1 介绍漏磁检测技术漏磁检测技术是一种利用磁法原理来检测物体表面是否存在磁性缺陷的技术。
通过对被测物体施加磁场，然后测量磁场的变化，从而判断物体表面是否存在漏磁点，进而判断出可能存在的缺陷或磨损情况。
漏磁检测技术有很高的灵敏度和准确度，在工业领域广泛应用于金属制品的质量检测和缺陷分析。
漏磁检测技术可以检测出微小的表面缺陷、裂纹或磨损，能够及时发现问题并进行修复，从而确保设备的正常运行。
在常压储罐检测中，漏磁检测技术可以有效地检测出储罐壁的裂纹、磨损或腐蚀等问题，帮助维护人员及时发现并处理潜在的安全隐患，保障设备运行的安全可靠性。
漏磁检测技术的应用在常压储罐检测中具有重要意义，对储罐的安全运行起着关键性作用。
1.2 介绍常压储罐检测常压储罐是工业生产中常见的一种容器，用于存储液体或气体。
常压储罐检测是指对常压储罐的内部进行各种检测和监测，以确保其安全运行和有效性。
常压储罐检测的主要内容包括检测储罐的完整性、泄漏情况、液位情况、以及储罐内部的压力情况等。
常压储罐检测的重要性不言而喻，一旦发生泄漏或其他安全问题，将会造成严重的后果，甚至危及人员生命和财产安全。
对常压储罐进行定期的检测和监测是至关重要的。
漏磁检测法原理
漏磁检测法原理
漏磁检测法是一种磁性无损检测技术，其基本原理是利用磁场对工件进行扫描，通过测量工件内部磁场的分布情况来判断工件是否存在缺陷或裂纹。
当工件存在缺陷或裂纹时，磁场会在缺陷或裂纹处产生局部变化，从而导致磁场的分布不均匀。
通过对这种变化进行分析和处理，可以确定缺陷或裂纹的位置和大小。
具体来说，漏磁检测法利用的是铁磁材料的高磁导率特性。
当铁磁性材料被外磁场磁化时，如果该材料的材质均匀、连续，由于磁导率远高于空气，则材料中的磁场将被尽可能的约束在材料内部。
但当材料的表层或内部存在缺陷时，缺陷处的磁导率为空气磁导率，磁场将改变走向从磁阻较小的路径通过，当材料无法承受更高的磁通的时候就会有部分磁场从缺陷处穿出形成漏磁场。
这个漏磁场可以通过磁敏感元件进行检测和分析，从而确定缺陷的位置和大小。
漏磁检测技术的优点在于速度快、灵敏度高、对环境要求低、安全无损等，尤其适用于检测管道内外表面的容积缺陷或腐蚀情况。
此外，随着技术的进步，人们越来越注重检测过程的自动化，这不仅可以降低检测工作的劳动强度，还可提高检测结果的可靠性，减少人为因素的影响。
需要注意的是，漏磁检测法虽然可以检测到缺陷的存在，但对于缺陷的具体类型和性质还需要结合其他无损检测方法进行综合分析和判断。
同时，漏磁检测法也受到一些限制，例如对于非铁磁性材料或非表面缺陷的检测效果可能不佳。
因此，在选择无损检测方法时，需要根据具体的检测对象和检测要求进行综合考虑。
漏磁检测技术
什么叫漏磁场？
有缺陷的材料有部分的磁通会泄露到材料表面上空，通
过空气绕过缺陷重新进入材料，这些磁通就形成了漏磁 场
什么是漏磁检测？
漏磁检测（MFL）是指铁磁材料被磁化后，因试件表
面或近表面的缺陷而在其表面形成漏磁场，人们可通
过检测漏磁场的变化发现缺陷。
磁化方式：
如何通过传感器提高检测灵敏度？
减少提离效应：尽量清除工件表面杂物
选择合适的频率：交流磁化一般在1KHZ以上
多种传感器共同使用
增加传感器数量
漏磁检测的应用：
管材、棒材的检测
长输和埋地管道的检测 钢丝绳的检测 铁道及车轮的检测
传感器的选择：
传感器的选择：
霍尔传感器
霍尔传感器：
霍尔传感器：
当施加恒定电流且霍尔元件已经确定时，由式(2)可以
看出，磁感应强度B和霍尔电动势V成线性关系
由以上介绍可以看出，霍尔元件具有良好的线性度。
同时它也具有温度特性好和高灵敏度的特点，在研究 中采用砷化镓(GaAs)霍尔元件作为磁敏元件，其参数 特性如表1。
漏磁检测的局限性：
漏磁检测方法的其局限性有：
①只适用于铁磁材料。 ②检测灵敏度低 ③缺陷的量化粗略。 ④受被检测工件的形状限制 由于采用传感器检测漏磁 通，漏磁场方法不适合检测形状复杂的试件 ⑤漏磁探伤不适合开裂很窄的裂纹，尤其是闭合型裂 纹。实验上发现，开裂很窄的疲劳裂纹，疲劳裂纹， 磁粉探伤和漏磁探伤都没能产生伤显示和伤信号
交流磁化
直流磁化 永磁磁化 复合磁化 综合磁化
漏磁检测原理：
漏磁检测的特点：
高速铁路漏磁检测缺陷识别技术探究
高速铁路漏磁检测缺陷识别技术探究高速铁路作为现代交通工具的重要组成部分，其安全性与稳定性显得格外重要。
在高速铁路运行过程中，铁路轨道的漏磁检测及缺陷识别技术是确保列车运行安全的关键一环。
本文将探讨高速铁路漏磁检测及缺陷识别技术的发展现状及未来趋势，为相关技术研究和工程实践提供参考。
一、高速铁路漏磁检测技术概述高速铁路漏磁检测技术是指利用磁场探测技术对铁路轨道进行检测，识别轨道的磁场变化情况，从而判断轨道结构的完整性及缺陷情况。
通过对铁路轨道的漏磁检测，可以有效地发现轨道的缺陷，为轨道维护和修复提供了重要的依据，保障列车行驶安全。
目前，高速铁路漏磁检测技术主要包括磁粉探伤法、磁场显像法、磁性探伤法及磁粉法等。
这些技术可以结合使用，提高对铁路轨道漏磁缺陷的检测精度和准确性。
在高速铁路漏磁检测领域，仍然存在一些问题和挑战。
传统的漏磁检测技术依赖于人工观察和操作，存在工作效率低、漏检漏识率高的问题。
检测设备和传感器的精度和稳定性对检测结果的准确性有较大影响，需要进一步提升。
高速铁路运行环境复杂，恶劣天气和外界干扰等因素也给漏磁检测带来了一定困难。
为了解决高速铁路漏磁检测存在的问题和挑战，近年来，一些新的技术和方法被引入进来，取得了一定的进展。
基于机器学习的漏磁检测缺陷识别技术，通过对大量的漏磁检测数据进行分析和学习，可以实现对铁路轨道漏磁缺陷的自动识别和定位。
这种技术可以大大提高检测的准确性和效率，减少因人为因素导致的漏检漏识的情况。
传感器技术的发展也为高速铁路漏磁检测提供了新的可能。
利用智能传感器和无线通信技术，可以实现对铁路轨道状态的实时监测和反馈，为轨道维护和修复提供更加精准的数据支持。
高精度磁场探测技术的进步也为漏磁检测提供了更高的精度和稳定性，能够更好地应对恶劣环境下的检测需求。
随着科技的不断发展和进步，高速铁路漏磁检测缺陷识别技术也将迎来新的发展趋势。
智能化和自动化将成为技术发展的重要方向，自动化的漏磁检测系统将具备更高的准确性和效率，能够适应多种复杂的检测环境。
漏磁检测技术
漏磁检测技术1.概述电磁检测是十分重要的无损检测方法，应用十分广泛。
当它与其它方法结合使用时能对铁磁性材料的工件提供快捷且廉价的评定。
随着技术的进步，人们越来越注重检测过程的自动化。
这不仅可以降低检测工作的劳动强度，还可提高检测结果的可靠性，减少人为因素的影响。
漏磁检测方法是一项自动化程度较高的磁学检测技术，其原理为:铁磁材料被磁化后，其表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场来发现缺陷。
从这个意义上讲，压力容器检测中常用的磁粉检测技术也是一种漏磁检测，但习惯上人们把用传感器测量漏磁通的方法称为漏磁检测，而把用磁粉检测漏磁通的方法称为磁粉检测，且将它们并列为两种检测方法。
磁粉检测只能发现表面和近表面裂纹缺陷，而且检测时需要表面打磨，仅适合工件停产的检测；漏磁检测除能发现表面和近表面裂纹的缺陷外，还可从外部发现工件内部的腐蚀坑等缺陷，而且不需要对工件表面进行打磨处理，适用于工件在线检测。
而工件在线检测是目前用户最急需的方法，它可以减少不必要的停车，降低检验成本。
另外，漏磁检测还能对缺陷深度和长度等进行定量。
虽然目前在工件检测中，漏磁检测技术的应用较少，但它具有磁粉检测所不具备的优点，所以其应用前景非常广阔。
2漏磁检测的原理及特点利用励磁源对被检工件进行局部磁化，若被测工件表面光滑，内部没有缺陷，磁通将全部通过被测工件；若材料表面或近表面存在缺陷时，会导致缺陷处及其图1 漏磁检测原理图附近区域磁导率降低，磁阻增加，从而使缺陷附近的磁场发生畸变(图1)，此时磁通的形式分为三部分，即①大部分磁通在工件内部绕过缺陷。
②少部分磁通穿过缺陷。
③还有部分磁通离开工件的上、下表面经空气绕过缺陷[z1。
第3部分即为漏磁通，可通过传感器检测到。
对检测到的漏磁信号进行去噪、分析和显示，就可以建立漏磁场和缺陷的量化关系，达到无损检测和评价的目的。
由于漏磁检测是用磁传感器检测缺陷，相对于磁粉、渗透等方法，有以下优点：(1)易于实现自动化漏磁检测方法是由传感器获取信号，然后由软件判断有无缺陷，因此非常适合于组成自动检测系统。
漏磁检测技术1
漏磁检测基本原理将被测铁磁材料磁化后，若材料内部材质连续、均匀，材料中的磁感应线会被约束在材料中，磁通平行于材料表面，被检材料表面几乎没有磁场；如果被磁化材料有缺陷，其磁导率很小、磁阻很大，使磁路中的磁通发生畸变，其感应线会发生变化，部分磁通直接通过缺陷或从材料内部绕过缺陷，还有部分磁通会泄露到材料表面的空间中，从而在材料表面缺陷处形成漏磁场。
利用磁感应传感器（如霍尔传感器）获取漏磁场信号，然后送入计算机进行信号处理，对漏磁场磁通密度分量进行分析能进一步了解相应缺陷特征比如宽度、深度。
应用领域漏磁检测技术越来越多地应用到各种场合下的铁磁性材料的缺陷检测，国内应用较多的有以下几个方向。
1储罐底板的检测2 电站锅炉水冷壁腐蚀检测3管材、棒材的检测4长输和埋地管道的检测5钢丝绳的检测6铁轨及车轮的检测优缺点漏磁检测是用磁传感器检测缺陷，相对于渗透、磁粉等方法，有以下几个优点：1）容易实现自动化。
由传感器接收信号，软件判断有无缺陷，适合于组成自动检测系统。
2）有较高的可靠性。
从传感器到计算机处理，降低了人为因素影响引起的误差，具有较高的检测可靠性。
3）可以实现缺陷的初步量化。
这个量化不仅可实现缺陷的有无判断，还可以对缺陷的危害程度进行初步评估。
4）对于壁厚30mm以内的管道能同时检测内外壁缺陷。
5）因其易于自动化，可获得很高的检测效率且无污染。
漏磁检测技术也不是万能的，有其局限性：1）只适用于铁磁材料。
因为漏磁检测的第一步就是磁化，非铁磁材料的磁导率接近1，缺陷周围的磁场不会因为磁导率不同出现分布变化，不会产生漏磁场。
2）严格上说，漏磁检测不能检测铁磁材料内部的缺陷。
若缺陷粒表面距离很大，缺陷周围的磁场畸变主要出现在缺陷周围，而工件表面可能不会出现漏磁场。
3）漏磁检测不适用于检测表面有涂层或覆盖层的试件。
4）漏磁检测不适用于形状复杂的试件。
磁漏检测采用传感器采集漏磁通信号，试件形状稍复杂就不利于检测。
5）磁漏检测不适合检测开裂很窄的裂纹，尤其是闭合性裂纹。
管道漏磁内检测技术
S
R
C O C'
R'
S'
②磁滞回线：在磁场中， 铁磁体的磁感应强度与 磁场强度的关系可用曲 线来表示，当磁化磁场 作周期的变化时，铁磁 体中的磁感应强度与磁 场强度的关系是一条闭 合线，这条闭合线叫做 磁滞回线。
S
R
C O C' R'
S'
磁滞回线曲线SRCS和SRCS对于坐标原 点O是对称的。
（4）意义：B越大，S越大，穿过这个面的 磁感应线条数就越多，磁通量就越大。 磁感应强度在数值上等于单位面积的磁通量： B Φ/S 因此，磁感应强度也叫磁通密度。 磁感应线上每一点的切线方向代表该点的磁感 应强度的方向，磁感应强度的大小等于穿过与磁 感应线垂直的单位面积上的磁通量。 磁场强度只与励磁电流有关，而磁感应强度还 与被磁化的材料的性质有关。铁磁性材料的磁感 应强度B远大于磁场强度H。
（3）磁滞回线
①磁滞：铁磁材料达到磁 饱和状态后，如果减小磁 化场强H，材料的磁感应 强度B并不沿着起始磁化 曲线减小，B的变化滞后 于H的变化。这种现象叫 磁滞。即，在同样的磁场 强度H下，退磁时的磁感 应强度比磁化时大。
S
R
C O C' R'
S'
当铁磁材料被磁化到饱 和后，外加磁场H开始 逐渐减小，材料也开始 退磁。在这个退磁过程 中，磁感应强度B并不 沿原来的磁化曲线减小， 而是沿另一条曲线SR缓 慢地下降。B的变化落 后于H变化。
“Oa”段：这一段称为初 始磁化区。这一段B随H 增加缓慢增加，并且磁 化是可逆的。 “ab”段：磁感应强度B随H增加急剧增大。此 时若去掉磁化场，磁感应强度不再回到零，而 保留相当大的剩磁。因此“ab”段称为不可逆的 急剧磁化区。最大磁导率m 就出现在这个区 域内。
漏磁检测技术
ARTIS-3固定式漏磁检测设备一、设备功能ARTlS-3固定式漏磁检测设备在检测管材时，利用磁化器将管壁磁化，同时通过传感器阵列探测漏磁通，然后通过计算机分析，确定缺陷尺寸及其所在部位。
本系统可提供横向缺陷、纵向缺陷、局部壁厚损失以及纵向壁厚损失的探测。
1、气、电、液压底座ARTlS-3包括一套液压装置，一台压缩机和电器面板。
液压装置为管材传输和压滚系统提供动力；压缩机提供开启关闭探头臂的8个小气缸所需要的气压；电器面板控制所有的电器作业，比如通过升降主机架来调整电磁线圈和检测头的位置以检测不同尺寸的管材。
2、压滚传输系统图1压滚传输实图压滚传输系统采用三压滚轮设计，强力液压马达给每个压滚提供动力，将管材送入主机受检，在检测过程中传送并夹持管材以达到安全稳定的效果，电脑监控的光电装置控制压滚输送系统的开启和闭合。
3、电磁铁磁化器及探头图2周向磁化器实图图3管体周向磁化示意图图4管体外表面缺陷漏磁场图5管体内表面缺陷漏磁场如图3所示，高速旋转的通电电磁铁对管件形成周向磁场，同时有2个线圈感应探头同时旋转，探寻管材的纵向缺陷和纵向壁厚损失。
电脑系统控制检测头的工作程序，当发现缺陷时数秒钟之内自动完成标定。
4、线圈磁化器及探头图6线圈磁化器及探头实图图7横向缺陷探寻示意图封闭式电磁线圈磁化器通电后对管件形成纵向磁场，8个线圈感应探头分别安装在磁化器上的8个探鞋内，探鞋臂由气压开启闭合为管材和探头提供通道，检测头的工作程序也由电脑系统控制。
探鞋在管材表面骑行，通过管材的剖面探寻横向缺陷，局部壁厚损失和横向壁厚损失。
5、计算机系统通过计算机键盘操作整个管材检测作业，并由相应的软件对信号进行分析和处理。
系统设置和信号图表的输出都显示在电脑液晶屏上,然后运用随系统所带的彩色打印机打印出每根受检管材的情况。
6、退磁线圈采用通过法。
在退磁时，将工件沿着轨道缓慢地从线圈通过并远离线圈，在此过程中工件的磁场逐渐衰减到零。
漏磁检测基本方法课件
该方法通常需要将被检测物体置于磁 场中，然后通过测量其在运动过程中 的磁场变化来判断是否存在缺陷。
脉冲漏磁检测技术
脉冲漏磁检测技术是通过向被检 测物体施加脉冲磁场，然后测量 其磁场变化情况来检测内部是否
存在缺陷或异常的一种方法。
该方法具有较高的检测精度和稳 定性，同时具有较快的检测速度 ，适用于各种类型的设备检测。
案例分析
某化工厂的压力容器在使用过程中出现了裂纹和腐蚀，通 过漏磁检测及时发现了问题，避免了潜在的安全事故。
储罐底板漏磁检测案例
01 02
储罐底板漏磁检测概述
储罐底板是存储液体的关键结构，其安全性直接关系到存储液体的质量 和环境安全。漏磁检测能够快速、准确地检测储罐底板的表面和内部缺 陷。
检测原理
更广泛。
漏磁检测技术的发展趋势
多技术融合
将漏磁检测与其他无损检测技术进行融合，形成多技术、多模式 的综合检测方法，提高检测效果。
高温、高压环境下应用
研究在高温、高压环境下进行漏磁检测的方法和技术，拓展其应用 范围。
实时监测与智能化控制
将漏磁检测技术应用于实时监测和智能化控制中，提高生产效率和 安全性。
超声检测
漏磁检测与超声检测都是常用的 无损检测技术，但漏磁检测更适 合于铁磁性材料的检测，而超声
检测适用于各种材料。
射线检测
射线检测可以提供更直观的检测 结果，但存在辐射风险，而漏磁 检测是一种无损、无辐射的检测
方法。
涡流检测
涡流检测与漏磁检测有相似之处 ，都适用于导电材料的检测，但 漏磁检测在铁磁性材料中的应用
信号变化，记录异常点。
结果分析
根据仪器提供的信号和图像， 结合专业知识，对检测结果进
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

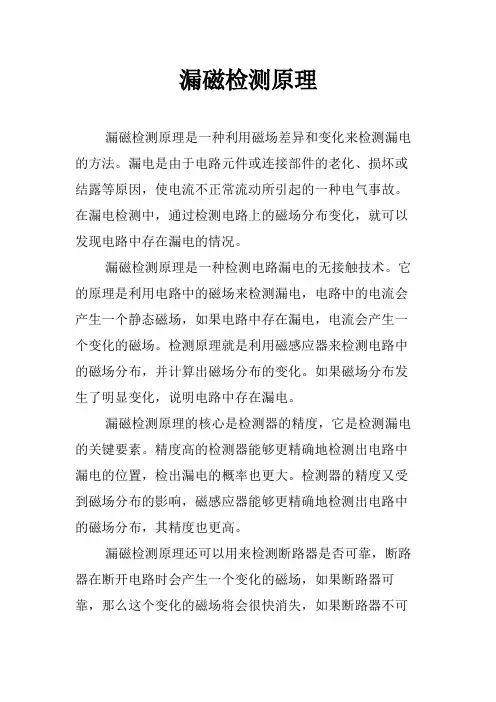

漏磁检测原理：
漏磁检测的特点：
由于漏磁场检测是用磁传感器检测缺陷，相对于磁粉、渗 透等方法，有以下优点：
①易于实现自动化。 ②较高的检测可靠性 由计算机根据检测到的信号判断缺陷
的存在与否，可以从根本上解决在磁粉，渗透方法中人为 因素的影响，而具有较高的检测可靠性。
如何通过传感器提高检测灵敏度？
减少提离效应：尽量清除工件表面杂物
选择合适的频率：交流磁化一般在1KHZ以上
多种传感器共同使用
增加传感器数量
漏磁检测的应用：
管材、棒材的检测
长输和埋地管道的检测
钢丝绳的检测
铁道及车轮的检测
如何提高检测缺陷精度？

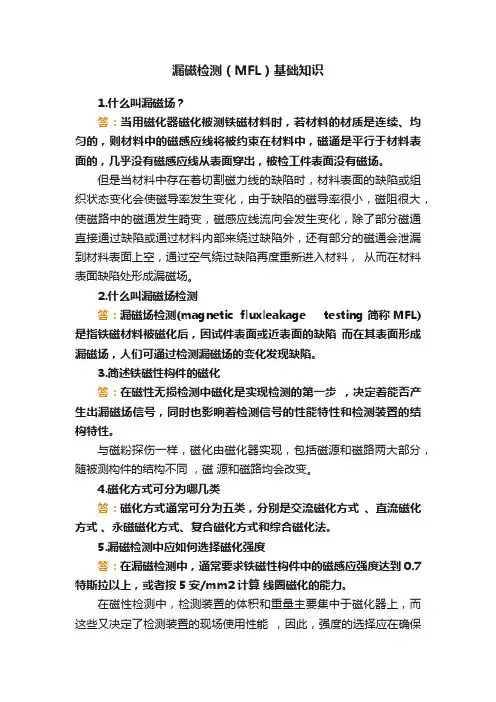

什么叫漏磁场？
有缺陷的材料有部分的磁通会泄露到材料表面上空，通 过空气绕过缺陷重新进入材料，这些磁通就形成了漏磁 场
什么是漏磁检测？
漏磁检测（MFL）是指铁磁材料被磁化后，因试件表 面或近表面的缺陷而在其表面形成漏磁场，人们可通
过检测漏磁场的变化发现缺陷。
磁化方式：
③可以实现缺陷的初步量化。 ④在管道的检测中 在厚度达到30mm的壁厚范围内，可同
时检测内外壁缺陷。
⑤高效、无污染 自动化的检测可以获得很高的检测效率。
漏磁检测的局限性：
漏磁检测方法的其局限性有： ①只适用于铁磁材料。 ②检测灵敏度低 ③缺陷的量化粗略。 ④受被检测工件的形状限制 由于采用传感器检测漏磁 通，漏磁场方法不适合检测形状复杂的试件 ⑤漏磁探伤不适合开裂很窄的裂纹，尤其是闭合型裂 纹。实验上发现，开裂很窄的疲劳裂纹，疲劳裂纹， 磁粉探伤和漏磁探伤都没能产生伤显示和伤信号
传感器的选择：
传感器的选择：
霍尔传感器
霍尔传感器：
霍尔传感器：
当施加恒定电流且霍尔元件已经确定时，由式(2)可以 看出，磁感应强度B和霍尔电动势V成线性关系
由以上介绍可以看出，霍尔元件具有良好的线性度。 同时它也具有温度特性好和高灵敏度的特点，在 特性如表1。
