卡鲁塞尔氧化沟和奥贝尔氧化沟的区别

解决时间:2011-7-2 19:06 |提问者:458553122

最佳答案

我把它们简单的原理和特点给你,自己去对比吧!寻找它们的相似和区别之处!要是有水处理工程方面的书可以看看,或是看看给排水设计手册,氧化沟部分!奥贝尔氧化沟工艺特点

奥贝尔氧化沟属活性污泥法中的延时曝气法,沟体通常由三个同心椭圆形沟道组成,污水与回流污泥混合后,由外沟道进入,再依次进入中沟和内沟,在各沟道内循环数十到数百次,最终出水至二沉池。各沟道内安装有数量不等的转碟曝气机,以进行充氧及推流搅拌作用。

与普通氧化沟相比,奥贝尔氧化沟可看作是由外沟、中沟和内沟串联的一种多级氧化沟:

外沟道的功能主要是高效完成碳源氧化、反硝化及大部分硝化,容积通常占氧化沟容积的50%~55%,可去除80%左右的有机物,溶解氧浓度一般在

0mg/l~0.5mg/l之间,在沟道内形成交替耗氧和大区域的缺氧环境,可较高程度地同时进行“硝化和反硝化”,脱氮效果明显,氨氮的去除率可高达90%;同时,由于沟道中大部分区域溶解氧在0mg/l~0.5mg/l之间,氧传递作用是在氧亏条件下进行的,氧的转移速率有所提高,节能效果明显。

中沟道是联系外沟与内沟的过渡段,进行互补调节,进一步去除剩余的有机物及继续完成氨氮硝化,并可充分发挥外沟道或内沟道的强化作用,有利于保证系统运行的可靠性,中沟道容积一般占25%~30%,溶解氧浓度控制在1.0mg/l 左右。

内沟道主要是为了确保氧化沟出水水质,溶解氧浓度约在2.0mg/l左右,以保证有机物和氨氮较高的去除率,同时保证出水带有足够的溶解氧进入二沉池,抑制磷的释放。内沟道容积约占氧化沟总容积的15%~20%。

从奥贝尔氧化沟三个沟的溶解氧分布来看,外沟、中沟、内沟的溶解氧呈0—1—2mg/L的梯度分布,其中,仅内沟道的溶解氧值要求较高,与普通氧化沟要求(2mg/L)一致,外沟及中沟的溶解氧均低于普通氧化沟要求。由于氧的转移速率随混合液溶解氧浓度的降低而提高,故在奥贝尔氧化沟的外沟及中沟中,氧的转移速率将高于普通氧化沟,这样充氧量可相应减少,这就决定了奥贝尔氧化沟较普通氧化沟更为节能,一般约节省能耗15%~20%。因此,在设计奥贝尔氧化沟时,应充分结合工艺特点,科学合理地计算充氧量。

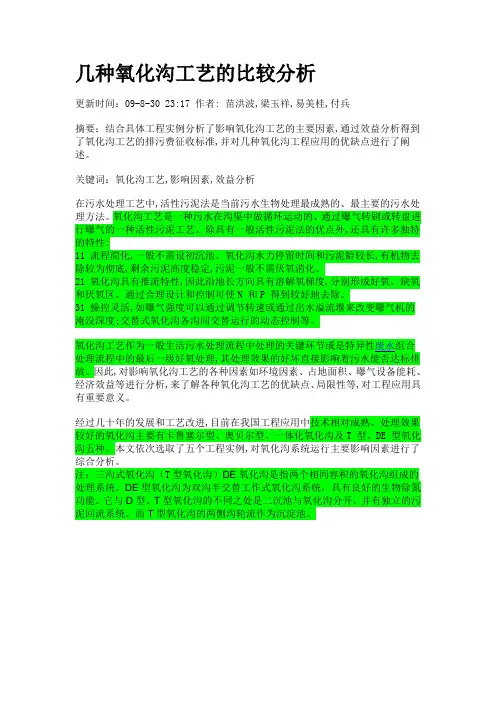

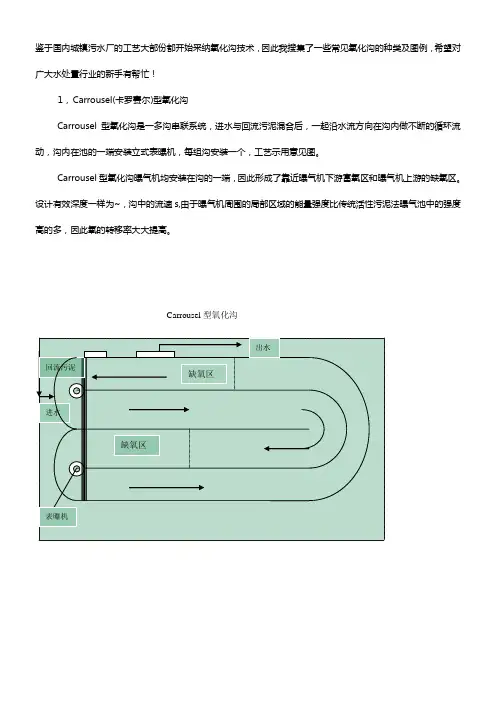

Carrousel氧化沟处理污水的原理

最初的普通Carrousel氧化沟的工艺中污水直接与回流污泥一起进入氧化沟系统。表面曝气机使混合液中溶解氧DO的浓度增加到大约2~3mg/L。在这种充分掺氧的条件下,微生物得到足够的溶解氧来去除BOD;同时,氨也被氧化成硝酸盐和亚硝酸盐,此时,混合液处于有氧状态。在曝气机下游,水流由曝气区的湍流状态变成之后的平流状态,水流维持在最小流速,保证活性污泥处于悬浮状态(平均流速>0.3m/s)。微生物的氧化过程消耗了水中溶解氧,直到DO 值降为零,混合液呈缺氧状态。经过缺氧区的反硝化作用,混合液进入有氧区,完成一次循环。该系统中,BOD降解是一个连续过程,硝化作用和反硝化作用

发生在同一池中。由于结构的限制,这种氧化沟虽然可以有效的去处BOD,但除磷脱氮的能力有限[7]。

为了取得更好的除磷脱氮的效果,Carrousel 2000系统在普通Carrousel 氧化沟前增加了一个厌氧区和绝氧区(又称前反硝化区)。全部回流污泥和

10-30%的污水进入厌氧区,可将回流污泥中的残留硝酸氮在缺氧和10-30%碳源条件下完成反硝化,为以后的绝氧池创造绝氧条件。同时,厌氧区中的兼性细菌将可溶性BOD转化成VFA,聚磷菌获得VFA将其同化成PHB,所需能量来源于聚磷的水解并导致磷酸盐的释放。厌氧区出水进入内部安装有搅拌器的绝氧区,所谓绝氧就是池内混合液既无分子氧,也无化合物氧(硝酸根),在此绝氧环境下,70-90%的污水可提供足够的碳源,使聚磷菌能充分释磷。绝氧区后接普通Carrousel氧化沟系统,进一步完成去除BOD、脱氮和除磷。最后,混合液在氧化沟富氧区排出,在富氧环境下聚磷菌过量吸磷,将磷从水中转移到污泥中,随剩余污泥排出系统。这样,在Carrousel 2000系统内,较好的同时完成了去除BOD、COD和脱氮除磷[8]。

综合采用该工艺的昆明第一污水厂[9]、长沙市第二污水净化中心[10]及漯河市污水处理厂的运行效果可见:经过Carrousel 2000系统处理后,BOD、COD、SS 的去除率均达到了90%以上,TN的去除率达到了80%,TP的去除率也达到了90%。

1.1 CASS工艺运行原理

CASS工艺运行原理

CASS工艺是将序批式活性污泥法(SBR)的反应池沿长度方向分为两部分,前部为生物选择区也称预反应区,后部为主反应区。在主反应区后部安装了可升降的滗水装置,实现了连续进水间歇排水的周期循环运行,集曝气沉淀、排水于一体。CASS 工艺是一个厌氧/缺氧/好氧交替运行的过程,具有一定脱氮除磷效果,废水以推流方式运行,而各反应区则以完全混合的形式运行以实现同步硝化一反硝化和生物除磷。

CASS工艺流程

对于一般城市污水,CASS工艺并不需要很高程度的预处理,只需设置粗格栅、细格栅和沉砂池,无需初沉池和二沉池,也不需要庞大的污泥回流系统(只在CASS 反应器内部有约20%的污泥回流)国内常见的CASS工艺流程如图1所示。

编辑本段CASS工艺运行过程

总述

CASS工艺运行过程包括充水-曝气、沉淀、滗水、闲置四个阶段组成,具体运行过程为:

(1)充水-曝气阶段

边进水边曝气,同时将主反应区的污泥回流至生物选择区,一般回流比为20%。在此阶段,曝气系统向反应池内供氧,一方面满足好氧微生物对氧的需要,另一方面有利于活性污泥与有机物的充分混合与接触,从而有利于有机污染物被微生物氧化分解。同时,污水中的氨氮通过微生物的硝化作用转变为硝态氮。

(2)沉淀阶段

停止曝气,微生物继续利用水中剩余的溶解氧进行氧化分解。随着反应池内溶解氧的进一步降低,微生物由好氧状态向缺氧状态转变,并发生一定的反硝化作用。与此同时,活性污泥在几乎静止的条件下进行沉淀分离,活性污泥沉至池底,下一个周期继续发挥作用,处理后的水位于污泥层上部,静置沉淀使泥水分离。

(3)滗水阶段

沉淀阶段完成后,置于反应池末端的滗水器开始工作,自上而下逐层排出上清液,排水结束后滗水器自动复位。滗水期间,污泥回流系统照常工作,其目的是提高缺氧区的污泥浓度,随污泥回流至该区内的污泥中的硝态氮进一步进行反硝化,并进行磷的释放。

(4)闲置阶段

闲置阶段的时间一般比较短,主要保证滗水器在此阶段内上升至原始位置,防止污泥流失。实际滗水时间往往比设计时间短,其剩余时间用于反应器内污泥的闲置以及恢复污泥的吸附能力。

编辑本段1.3.1 CASS工艺的优点

(1)工艺流程简单,占地面积小,投资较低

CASS的核心构筑物为反应池,没有二沉池及污泥回流设备,一般情况下不设调节池及初沉池。因此。污水处理设施布置紧凑、占地省、投资低。

(2)生化反应推动力大

在完全混合式连续流曝气池中的底物浓度等于二沉池出水底物浓度,底物流入曝气池的速率即为底物降解速率。根据生化动力反应学原理,由于曝气池中的底物浓度很低,其生化反应推动力也很小,反应速率和有机物去除效率都比较低;在理想的推流式曝气池中,污水与回流污泥形成的混合流从池首端进入,成推流状态沿曝气池流动,至池末端流出。作为生化反应推动力的底物浓度,从进水的最高浓度逐渐降解至
