数控机床加工程序的编程入门基础
数控编程 初级篇-中级篇-高级篇

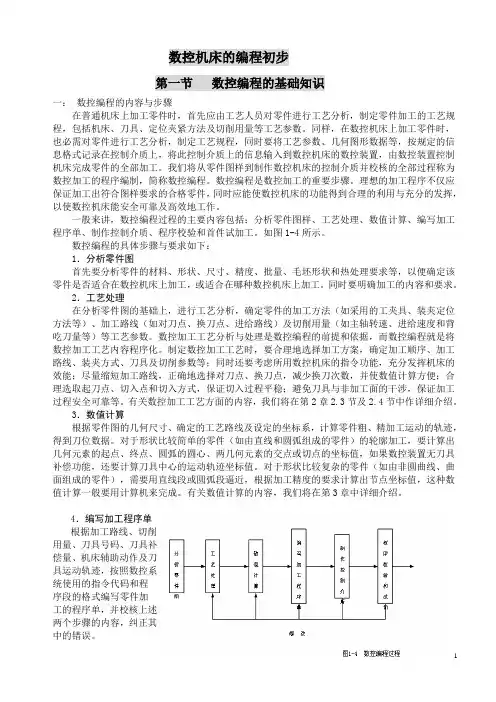

数控机床的编程初步第一节数控编程的基础知识一:数控编程的内容与步骤在普通机床上加工零件时,首先应由工艺人员对零件进行工艺分析,制定零件加工的工艺规程,包括机床、刀具、定位夹紧方法及切削用量等工艺参数。
同样,在数控机床上加工零件时,也必需对零件进行工艺分析,制定工艺规程,同时要将工艺参数、几何图形数据等,按规定的信息格式记录在控制介质上,将此控制介质上的信息输入到数控机床的数控装置,由数控装置控制机床完成零件的全部加工。
我们将从零件图样到制作数控机床的控制介质并校核的全部过程称为数控加工的程序编制,简称数控编程。
数控编程是数控加工的重要步骤。
理想的加工程序不仅应保证加工出符合图样要求的合格零件,同时应能使数控机床的功能得到合理的利用与充分的发挥,以使数控机床能安全可靠及高效地工作。
一般来讲,数控编程过程的主要内容包括:分析零件图样、工艺处理、数值计算、编写加工程序单、制作控制介质、程序校验和首件试加工。
如图1-4所示。
数控编程的具体步骤与要求如下:1.分析零件图首先要分析零件的材料、形状、尺寸、精度、批量、毛坯形状和热处理要求等,以便确定该零件是否适合在数控机床上加工,或适合在哪种数控机床上加工。
同时要明确加工的内容和要求。
2.工艺处理在分析零件图的基础上,进行工艺分析,确定零件的加工方法(如采用的工夹具、装夹定位方法等)、加工路线(如对刀点、换刀点、进给路线)及切削用量(如主轴转速、进给速度和背吃刀量等)等工艺参数。
数控加工工艺分析与处理是数控编程的前提和依据,而数控编程就是将数控加工工艺内容程序化。
制定数控加工工艺时,要合理地选择加工方案,确定加工顺序、加工路线、装夹方式、刀具及切削参数等;同时还要考虑所用数控机床的指令功能,充分发挥机床的效能;尽量缩短加工路线,正确地选择对刀点、换刀点,减少换刀次数,并使数值计算方便;合理选取起刀点、切入点和切入方式,保证切入过程平稳;避免刀具与非加工面的干涉,保证加工过程安全可靠等。
数控机床编程入门
数控机床编程入门简介数控机床是一种自动化的机械设备,通过计算机控制系统来实现工件的加工。
编程是数控机床操作中的关键步骤,通过编程可以指定加工路径、切换工具、调整工件位置等。
本文将介绍数控机床编程的基本概念和入门技巧。
数控机床编程语言数控机床编程语言是指用来描述工件加工过程的一系列指令。
常见的数控机床编程语言有G代码和M代码。
•G代码:G代码是用来控制数控机床加工路径的指令。
G代码包括暂停、平移、旋转、切削速度等各种指令。
•M代码:M代码是用来控制数控机床辅助功能的指令。
M代码包括启动/停止主轴、冷却液开关、进给轴速度等指令。
基本的G代码指令下面是几个常用的G代码指令的示例:•G00:快速移动到指定位置。
•G01:直线插补,按给定速度移动到指定位置。
•G02:顺时针圆弧插补。
•G03:逆时针圆弧插补。
•G20:以英寸为单位。
•G21:以毫米为单位。
在编写G代码时,需要指定工件坐标系、刀具参数、加工速度等。
编写简单的数控机床程序下面是一个简单的数控机床程序示例:O0001N5 G00 G17 G40 G49 G80 G90N10 G71 U.2 R.1N15 T01 M06N20 S1000 M03N25 G96 S150 M04N30 G00 X1. Y1.N35 Z.1 M08N40 G94 X0. Y0.1N45 Z-.1N50 G01 Z-1. F.1N55 G00 Z1.N60 X0. Y0.N65 G28 U0. V0.N70 M30•O0001:程序号。
•N5:G代码指令,设置加工方式。
•N10:G代码指令,设置初始位置和切削参数。
•N15:G代码指令,选择刀具。
•N20:G代码指令,设置主轴速度。
•N25:G代码指令,设置进给速度。
•N30:G代码指令,快速移动到指定位置。
•N35:G代码指令,刀具下刀到指定位置。
•N40:G代码指令,进行切削。
•N45:G代码指令,刀具抬刀到指定位置。
一,数控车床的编程基础
一、数控车床的编程基础1、坐标轴(一般有两条轴,X轴和Z轴),刀架又分前刀架与后刀架。
现在用的机床基本都是前刀架(靠近操作者),但是编程都是以后刀架为基准。
二,编程程序结构:1、程序开头(程序名)定义方法:都是以‘O’开头,其他字母不可以;O开头之后加4位数字,数字随便写,但同一个程序不能出现同一个程序名。
例:Oooo1,Oooo2~2、程序内容:程序段3、程序结束(华中、广数系统都是以%作为结束。
)编程又分为:相对编程(X、Z)和绝对编程(U、W)相对编程编法:有小数点最好就用绝对坐标(绝对编程)绝对坐标值:距坐标系原点的距离。
增量坐标(相对坐标)〈相对编程〉相对坐标值:指令从一个位置到下一个位置的距离(从当前一个位置到下一个位置)。
三、基础指令:1、G00 快速定位:将刀具快速移动到某一个位置。
( 格式:G0 X(U)_Z(W)_)2、G01 直线插补:( 格式:G0 X(U)_Z(W)_F_F是指走刀量(进给量)又分两种:1每分钟进给(默认)2每转进给有两种走刀方式:1斜线2直线。
例:G0 X(U)_Z(W)_F 150分开写:G0X(U)G0Z(W)分开写刀会分两步走,而合并写会一步走。
主轴功能( S 功能)1、S——电机档位(广数系统都是用S1、S2来分高/低速档位)2、S——主轴转速(例:S400车床卡盘每分钟400转)刀具功能( T 功能)换刀的指令,几乎所有数车都是用“T”换刀的。
T 00 00(前面两个00代表刀具号,后面两个00代表刀补号)eg:T0101/T0100进给功能( F 功能)1每分钟进给(默认)指令为:G982每转进给(G99)程序名:01234刀具刀架:T0101~T0404(T0001~T0004)卡盘正转:M03低速档:S01高速档:S02程序结束指令:M30(每一条程序结束都要写)怎样新建一条新程序?答:程序——编辑方式——输入程序名(当出现两条程序名相同时就会报警,就要按复位键)——EOB怎样删除一条程序?答:程序——编辑方式——输入你要删除的那条程序名——按删除查找程序的方法答:程序——编辑方法——输入需要查找的程序名——按上箭头/下箭头删除所有程序(格式化所有程序)答:程序——编辑方式——输入O-9999——按删除键(DEL)辅助功能( M 的基本功能)指令功能M00 程序暂停(拖板暂停,也就是刀停止,卡盘和切削液不会停止,照常运行工作)M02 程序结束(会停止程序,光标不会返回程序开头)M03 主轴正转M04 主轴反转M05 主轴停止M08 切削液开M09 切削液关M30 程序结束(会停止程序,光标会返回程序开头,可以从头开始)注:同一条程序不能出现两个M指令,只能有一个M指令。
数控车床编程基础
毛坯直径Φ45mm,长120mm,要求车出一段长为
80mm,直径为Φ40mm的轴
O0002;
N10T0101M03S800;
N20G00X40.0Z2.0;
N30G01Z-80.0F0.2; N40X46.0; N50G00X100.0Z50.0; N60T0100;
B
N30
N40 C
N50
A D
(1) 用G96方式的指令 ➢ G96是接通恒线速度控制的指令,用S指定的数值表
示切削速度,单位:m/min。 ➢ 车削过程中,若主轴转速不变,随着被加工工件直
径减小,切削速度会下降,最佳车削状态被破坏。 为保证在同一材料上加工时选取的最佳线切削速度 保持不变,可以用G96指令保持恒线速度切削。 ➢ 在恒线速度控制中,数控系统根据刀尖所在处的X 坐标值,作为工件的直径来计算主轴转速,在使用 G96指令前必须正确地设定工件坐标系。
④ 倒1/4圆角 编程格式:G01 Z(W)_ R(±r) ;圆弧倒角如图 或G01 X(U)_ R(±r);圆弧倒角如图
Z轴向X轴
X轴向Z轴
加工如图所示零件的倒棱程序
N20 G00 X10.0 Z2.0;
N50
N40
N30 G01 Z-11.0 R5.0 F0.2; D C
N40 X38.0 C-4.0; N50 Z-21.0;
② 自动返回参考点指令——G28和G30 ➢ 第一参考点返回指令
G28 X(U) ;X向回参考点 G28 Z(W) ;Z向回参考点 G28 X(U) Z(W) ;刀架回参考点 ➢ G30 P2 X(U) Z(W) ;第二参考点返回 G30 P3 X(U) Z(W) ;第三参考点返回 G30 P4 X(U) Z(W) ;第四参考点返回
数控机床编程新手入门教程

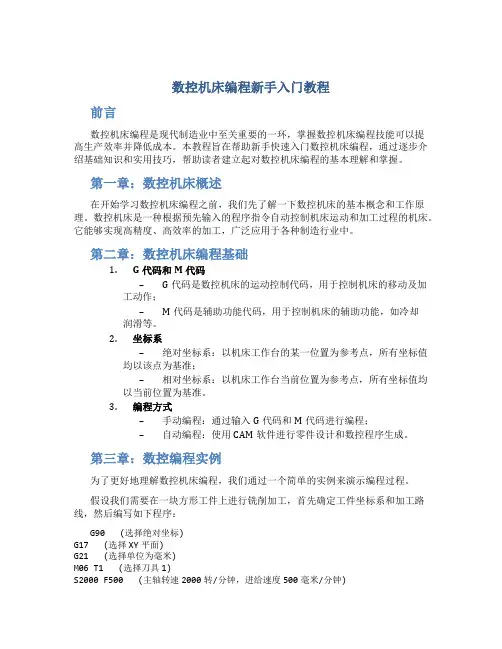

数控机床编程新手入门教程前言数控机床编程是现代制造业中至关重要的一环,掌握数控机床编程技能可以提高生产效率并降低成本。
本教程旨在帮助新手快速入门数控机床编程,通过逐步介绍基础知识和实用技巧,帮助读者建立起对数控机床编程的基本理解和掌握。
第一章:数控机床概述在开始学习数控机床编程之前,我们先了解一下数控机床的基本概念和工作原理。
数控机床是一种根据预先输入的程序指令自动控制机床运动和加工过程的机床。
它能够实现高精度、高效率的加工,广泛应用于各种制造行业中。
第二章:数控机床编程基础1.G代码和M代码–G代码是数控机床的运动控制代码,用于控制机床的移动及加工动作;–M代码是辅助功能代码,用于控制机床的辅助功能,如冷却润滑等。
2.坐标系–绝对坐标系:以机床工作台的某一位置为参考点,所有坐标值均以该点为基准;–相对坐标系:以机床工作台当前位置为参考点,所有坐标值均以当前位置为基准。
3.编程方式–手动编程:通过输入G代码和M代码进行编程;–自动编程:使用CAM软件进行零件设计和数控程序生成。
第三章:数控编程实例为了更好地理解数控机床编程,我们通过一个简单的实例来演示编程过程。
假设我们需要在一块方形工件上进行铣削加工,首先确定工件坐标系和加工路线,然后编写如下程序:G90 (选择绝对坐标)G17 (选择XY平面)G21 (选择单位为毫米)M06 T1 (选择刀具1)S2000 F500 (主轴转速2000转/分钟,进给速度500毫米/分钟)G00 X0 Y0 (快速定位到工件原点)G01 Z0 (下刀到工件表面)G01 X50 (沿X轴移动50毫米)G01 Y50 (沿Y轴移动50毫米)G01 X0 (回到X轴原点)G01 Y0 (回到Y轴原点)M30 (程序结束)结语本教程介绍了数控机床编程的基础知识和实例应用,希望能够帮助读者初步了解数控机床编程的原理和方法,为进一步深入学习打下坚实的基础。
数控机床编程是一个需要不断练习和实践的技能,希望读者能够在实际应用中不断提升自己的编程水平,为制造业的发展贡献自己的力量。
数控机床编程入门基础

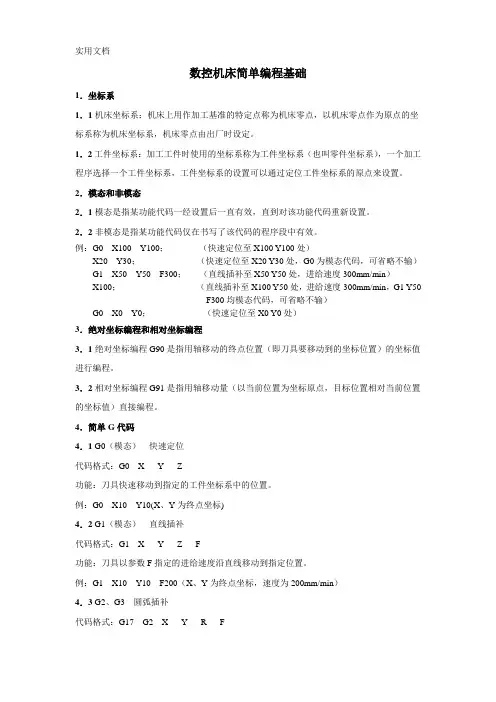

数控机床简单编程基础1.坐标系1.1机床坐标系:机床上用作加工基准的特定点称为机床零点,以机床零点作为原点的坐标系称为机床坐标系,机床零点由出厂时设定。
1.2工件坐标系:加工工件时使用的坐标系称为工件坐标系(也叫零件坐标系),一个加工程序选择一个工件坐标系,工件坐标系的设置可以通过定位工件坐标系的原点来设置。
2.模态和非模态2.1模态是指某功能代码一经设置后一直有效,直到对该功能代码重新设置。
2.2非模态是指某功能代码仅在书写了该代码的程序段中有效。
例:G0 X100 Y100;(快速定位至X100 Y100处)X20 Y30;(快速定位至X20 Y30处,G0为模态代码,可省略不输)G1 X50 Y50 F300;(直线插补至X50 Y50处,进给速度300mm/min)X100;(直线插补至X100 Y50处,进给速度300mm/min,G1 Y50F300均模态代码,可省略不输)G0 X0 Y0;(快速定位至X0 Y0处)3.绝对坐标编程和相对坐标编程3.1绝对坐标编程G90是指用轴移动的终点位置(即刀具要移动到的坐标位置)的坐标值进行编程。
3.2相对坐标编程G91是指用轴移动量(以当前位置为坐标原点,目标位置相对当前位置的坐标值)直接编程。
4.简单G代码4.1 G0(模态)快速定位代码格式:G0 X_ Y_ Z_功能:刀具快速移动到指定的工件坐标系中的位置。
例:G0 X10 Y10(X、Y为终点坐标)4.2 G1(模态)直线插补代码格式:G1 X_ Y_ Z_ F_功能:刀具以参数F指定的进给速度沿直线移动到指定位置。
例:G1 X10 Y10 F200(X、Y为终点坐标,速度为200mm/min)4.3 G2、G3 圆弧插补代码格式:G17 G2 X_ Y_ R_ F_G17 G2 X_ Y_ I_ J_ F_功能:在指定平面内完成由起点到终点按指定旋向即半径(或圆心)运行的圆弧轨迹。
已知起点和终点并不能确定圆弧轨迹,所以需要同时具备:①圆弧旋转方向;②圆弧插补的平面;③圆心坐标或半径。
数控机床编程新手入门教程pdf
数控机床编程新手入门教程
第一章:认识数控机床编程
数控机床编程是指通过编写程序来控制数控机床进行加工,是现代制造业中重要的一环。
本文将向您介绍数控机床编程的基础知识,帮助您快速入门。
第二章:数控机床编程的基本原理
数控机床编程的基本原理包括坐标系、G代码、M代码等内容,通过本章节的学习,您将对数控机床编程有更深入的了解。
第三章:常用的数控机床编程指令
在本章节中,我们将介绍常用的数控机床编程指令,包括移动指令、切削指令等,帮助您掌握数控机床编程的基本操作方法。
第四章:数控机床编程案例分析
通过实际案例的分析,您将了解数控机床编程在实际加工中的应用,同时也可以学习到如何更好地优化编程过程。
第五章:数控机床编程实操指南
最后一章将向您介绍如何进行数控机床编程的实际操作,在本章的指导下,您可以通过实操来巩固所学的知识。
通过本教程的学习,相信您会对数控机床编程有更深入的理解,能够更好地应用于工程实践中。
带着对编程的热情和学习的态度,相信您一定能成为优秀的数控机床编程师。
数控机床电脑编程入门自学
数控机床电脑编程入门自学
简介
数控机床已广泛应用于制造业中,其电脑编程技能是掌握数控加工技术的关键。
本文将介绍如何进行数控机床电脑编程的入门自学过程。
第一步:了解数控机床基本原理
数控机床是一种通过预先输入的程序自动控制刀具路径和加工工件的加工设备。
要学习数控机床的编程,首先需要了解数控机床的基本原理和工作方式。
可以通过阅读相关书籍或在线资源深入了解数控机床的基本知识。
第二步:掌握G代码和M代码
在数控机床编程中,G代码用于控制刀具移动路径,M代码用于控制机床的辅
助功能。
学习G代码和M代码是掌握数控机床编程的重要一步。
可以通过实际操
作和模拟实验来熟悉不同G代码和M代码的功能和用法。
第三步:使用编程软件进行练习
选择一款适合初学者的数控机床编程软件,通过模拟仿真进行练习。
在编程软
件中,可以编写程序、调试代码并实时预览加工效果,帮助加深对数控机床编程的理解。
第四步:实践操作数控机床
通过实际操作数控机床,将编写的程序加载到数控机床中进行加工。
在实际操
作中,可以发现问题、调整程序并不断提升编程技能。
总结
数控机床电脑编程是一项技术含量较高的技能,需要不断学习和实践。
通过系
统学习数控机床的基本原理、掌握G代码和M代码、使用编程软件进行练习以及
实际操作数控机床,可以逐步提升数控机床编程的能力,为未来的工作和研究提供坚实的基础。
希望本文对想要学习数控机床电脑编程的朋友有所帮助,祝学习顺利!。
数控加工编程基础
1.1 数控加工概述
《 1.1.1 数控加工原理和特点
数 控
1.数控加工原理
上 一
编 程
页
采用数控机床加工零件时,只需要将零件图形和
与 工艺参数、加工步骤等以数字信息的形式,编成程序 下
操 作 代码输入到机床控制系统中,再由其进行运算处理后
一 页
》 胡
转成驱动伺服机构的指令信号,从而控制机床各部件
》 胡
1959年美国K&T公司开发成功了带刀库,能自动
结
毅 进行刀具交换,一次装夹中即能进行多种加工功能的 光 数控机床,这就是数控机床的新种类——加工中心。
束
第1章 数控加工编程基础
1968年英国首次推出柔性制造系统FMS。
《
1974年微处理器开始用于机床的数控系统中,从
数
上
控 此CNC快速发展。
《 数
脉冲,那么其进给速度应为:20 000×0.002/0.5=80
上
控 mm/min。
一
编
页
程
加工时的进给速度由程序代码中的F指令控制,但
与 实际进给速度还是可以根据需要作适当调整的,这就 操 作 是进给速度修调。修调是按倍率来进行计算的,如程
下 一 页
》 胡
序中指令为F80,修调倍率调在80%挡上,则实际进给
结
毅 数控机床已成为无人控制工厂的基本组成单元。 光
束
第1章 数控加工编程基础
我国在20世纪70年代初期,当时是采用分立元件,
性能不稳定,可靠性差。
《 数
1980年在引进、消化、吸收国外先进技术的基础
上
控 上,北京机床研究所又开发出BS03经济型数控和
数控车床编程教学从零开始
数控车床编程教学从零开始
数控车床是一种集机械、电子、液压、光学、计算机和自动控制技术于一体的现代化智能设备,其编程技术对于操作人员至关重要。
本文将从零开始介绍数控车床编程教学的基本知识和技能。
一、数控车床基础知识
1.1 数控车床概述
数控车床是一种以数字信号控制的自动化加工设备,通过预先输入程序控制车床的运动,实现对工件的加工加工。
1.2 数控车床的组成
数控车床主要由系统主机、操作台、执行机构和工件夹具等组成,系统主机负责接收编程指令并控制运动。
二、数控车床编程基础
2.1 G代码和M代码
G代码是数控车床编程中用来描述运动轨迹和加工路径的命令代码,而M代码则用来描述辅助功能的操作。
2.2 坐标系
数控车床通常采用直角坐标系描述工件的位置,主要包括绝对坐标和增量坐标两种方式。
三、数控车床编程实例
3.1 编写基本程序
以加工一个简单零件为例,介绍如何编写基本的数控车床加工程序,包括设定坐标系、选择切削工艺等。
3.2 调试程序
编写完程序后,需要通过模拟或实际加工验证程序的正确性,并根据实际情况进行调整和优化。
四、数控车床编程注意事项
4.1 安全操作
在进行数控车床编程时,要注意安全操作规范,避免发生意外伤害。
4.2 熟练操作
数控车床编程需要结合实际操作经验,不断积累、总结和提高编程技能。
总结:数控车床编程是一项需要耐心和技术的工作,希望通过本文的介绍,能够帮助初学者从零开始掌握数控车床编程的基础知识和技能。
数控机床加工程序的编程基础
第一章、数控机床加工程序的编程基础目的与要求:1、了解数控程序的基本结构2、了解数控加工工艺分析的目的、内容与步骤3、了解数控加工工艺与传统加工工艺的相同点与区别3、掌握数控加工工艺分析方法4、完成典型零件的数控加工工艺分析要求:熟悉金属切削加工工艺:理解数控编程概念为使用CAM技术打好基础第一节数控编程概述第二节程序的构成第三节指令代码综述第四节坐标系统第五节数控加工工艺分析方法第六节数值分析方法第七节典型零件的数控加工工艺分析实例数控机床程序编写步骤:1、分析零件图纸2、工艺处理3、数学处理4、编写程序单5、制作程序介质6、程序检测与首件试切7、数控机床数控编程方法1、手动编程2、自动编程主意:在编程规则上,不同厂家生产的数控机床并不完全相同,因此编程时应按照具体机床的编程手册中的有关规定来进行。
本课程是以华中I型系统为例介绍编程规则的。
华中I型数控系统指令代码有:G代码(准备功能)M代码(辅助功能)S代码(主轴功能)T代码(刀具功能)F代码(进给功能)等。
G代码组名功能★G00 01 快速定位G01 直线插补G02 顺圆插补G03 逆圆插补G33 螺纹切削不同组的G代码可以放在同一程序段中,其排列顺序不影响加工;G91G00X20Y20G42M03F120除00组的G代码为非模态代码外,其它均为模态代码。
00组G代码功能G04 00 暂停G28 返回到参考点G29 由参考点返回G52 局部坐标系设定G53 机床坐标系设定G60 单方向定位机床原点:机床坐标原点通常由机床制造厂确定的,是确定机床固定原点的基准。
数控车床的机床坐标系原点的位置大多规定在其主轴轴心线与装夹卡盘的法兰盘端面的交点上。
机械原点(机床参考点):为车床上的固定点,通常设置在X轴和Z轴的正向最大行程处。
工件编程原点:确定工件轮廓坐标值的计算和编程的原点。
一般将工件坐标原点设在零件的轴心线和零件两端面的交点处。
程序起点:刀具(刀尖)在加工程序执行时的起点,又称为程序原点,用G92指定。
数控车床编程基本知识
2、程序字的格式 由地址符+数字组成,表示不同的含义,如下图:
3、程序段的格式 由一系列的的程序字组合在一起,将由数控装置执 行的指令行。常见格式如下: N…G…X…Y…Z…T…D…M…S…F…;
4、准备指令 准备功能 G指令由 G后一或二位数值组成,它用 来规定刀具和工件的相对运动轨迹、机床坐标系、 坐标平面、刀具补偿、坐标偏置等多种加工操作。 G 功能根据功能的不同分成若干组,其中 00组的 G 功能(G04、G28、G29、G92)称非模态 G 功能,其余组的称模态G功能。
N90 G03 U10 W-5 R5; N100 G01 Z-35; N110 G02 U14 W-7 R7; N120 G01 Z-52; N130 U10 W-10; N140 U10; N150 G00 X60 Z5; N160 G70 P60 Q140; N170 G00 X100 Z100; N180 M30;
数控车床编程基工的关键环节,它包 括从零件分析到获得数控加工程序的全部过程。
一、数控车加工工艺基础
1、数控车床的基本组成及控制原理 数控机床主要由机床主体、数控装置、伺 服驱动装置和其它装置构成。
2、机床坐标系 数控车床的坐标系以径向为x轴方向,纵向为z轴 方向。指向主轴箱的方向为z轴的负方向,指向尾 架方向是z轴的正方向。x轴是以操作者面向的方 向为x轴正方向。
3. 圆弧插补指令G02、G03(模态指令) 圆弧插补指令是使刀具在指定的平面内,按给定的 进给速度从圆弧的起点沿圆弧移动到圆弧的终点。 圆弧插补分为顺时针圆弧插补指令G02和逆时针圆 弧插补指令G03。 由于数控车床的刀架位置有两种形式,分为刀架在 操作者外侧(如图b所示)和操作者一侧(如图a)所示), 所以应根据刀架的位置判别圆弧插补的顺逆。
数控机床编程基础
下一页
第二节 手工编程与自动编程
2.用CAM(计算机辅助制造)软件编程 将加工零件以图形形式输入计算机,由计算机自动进行数值
计算、前置处理,在屏幕上形成加工轨迹并及时修改,再通 过后置处理形成加工程序输入数控机床进行加工 。 自动编程可以大大减轻编程人员的劳动强度,将编程效率提 高几十倍甚至上百倍,同时解决了手工编程无法解决的复杂 零件的编程难题。
段。 2)准备功能字 准备功能字的地址符是G,所以又称为G功能、
G指令或G代码。它是数控机床准备好某种运动方式的指令。 3)坐标尺寸字 坐标尺寸字是用来指令机床在各坐标轴上的
移动方向和位移量,由尺寸地址符和带正、负号的数字组成。
上一页 下一页
第三节 程序的结构与格式
4)进给功能字 进给功能字又称F功能或F指令,由地址符F和 若干位数字组成。
绝对值编程,U、V、W表示增量值编程。
上一页 下一页
第五节 常用编程指令
2.设定工件坐标系指令——G50 G50指令(有些数控系统采用G92指令)是将工件坐标系设定
在相对于刀具起始点的某一空间位置上,并把这个设定值寄 存在数控系统的存储器中,作为后续各程序段绝对尺寸的基 点。 3.选择机床坐标系指令——G53 在建立机床坐标系后,如果某程序段需要使用机床坐标系作 为坐标值的基准,可用G53指令选定。
3.编写程序单 根据所计算出的刀具运动轨迹坐标值和已确定的切削用量以
及辅助动作,按数控系统规定使用的指令代码及程序段格式, 编写零件加工程序单。 4.制作控制介质 程序单编写好之后,需要制作成控制介质,以便将加工信息 输入给数控系统。 5.程序检验和试切 编制好的程序必须经过检验和试切才能正式使用。
数控机床编程:第1讲系统编程基础-G00-G
04
CATALOGUE
G90-G99坐标系设定
G90绝对坐标编程
总结词
在G90模式下,数控机床以工件原点为基准 ,通过绝对坐标值来定位刀具的位置。
详细描述
在G90模式下,编程时需要给出刀具相对于 工件原点的坐标位置,数控机床将直接移动 到该位置进行加工。这种编程方式简单明了 ,但需要预先确定工件原点的位置。
G41刀具径向补偿左
总结词
当使用G41指令时,数控机床将进行左补偿,即刀具左 侧的补偿值将被应用,以补偿刀具的直径误差。
详细描述
G41指令用于激活刀具的径向补偿功能,并指定补偿方 向为左。在此模式下,数控机床将根据设定的补偿值, 对刀具左侧的直径进行补偿,以确保加工精度。
G42刀具径向补偿右
总结词
G10-G17平面选择
G10平面选择
G10用于选择机床工作平面,通过输入相应的代码,可以选择不同的工作 平面。
G10命令需要在程序开始之前使用,以确保后续的编程指令在正确的平面 上执行。
选择不同的工作平面会影响到刀具路径的计算和加工结果,因此在使用 G10命令时需要谨慎选择。
G11平面取消
G11用于取消当前的工作平面, 将机床恢复到默认的平面设置。
பைடு நூலகம்5
CATALOGUE
G40-G49刀具补偿
G40刀具径向补偿取消
要点一
总结词
当使用G40指令时,数控机床将取消当前的刀具径向补偿 ,使刀具按照其实际尺寸进行加工。
要点二
详细描述
在数控加工中,为了补偿刀具的直径误差,通常会使用刀 具补偿功能。G40指令用于取消刀具的径向补偿,这意味 着在执行G40指令后,刀具将按照其实际尺寸进行加工, 不受补偿值的影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章、数控机床加工程序的编程基础目的与要求:1、了解数控程序的基本结构2、了解数控加工工艺分析的目的、内容与步骤3、了解数控加工工艺与传统加工工艺的相同点与区别3、掌握数控加工工艺分析方法4、完成典型零件的数控加工工艺分析要求:熟悉金属切削加工工艺:理解数控编程概念为使用CAM技术打好基础第一节数控编程概述第二节程序的构成第三节指令代码综述第四节坐标系统第五节数控加工工艺分析方法第六节数值分析方法第七节典型零件的数控加工工艺分析实例数控机床程序编写步骤:1、分析零件图纸2、工艺处理3、数学处理4、编写程序单5、制作程序介质6、程序检测与首件试切7、数控机床数控编程方法1、手动编程2、自动编程主意:在编程规则上,不同厂家生产的数控机床并不完全相同,因此编程时应按照具体机床的编程手册中的有关规定来进行。
本课程是以华中I型系统为例介绍编程规则的。
华中I型数控系统指令代码有:G代码(准备功能)M代码(辅助功能)S代码(主轴功能)T代码(刀具功能)F代码(进给功能)等。
G 代码 组名 功能 ★ G00 01 快速定位 G01 直线插补 G02 顺圆插补 G03 逆圆插补 G33 螺纹切削固定循环的参数P ,Q ,R参数子程序和固定循环的重复次数 L2~9999 L 重复次数子程序号的指定 P1~9999P 程序号的指定 暂停时间的指定 s P ,(X ) 暂停刀具补偿号的指定 00~99 H ,D 补偿号机床开/关控制的指定 M0~99 M 辅助机能刀具编号的指定 T0~99 T 刀具机能主轴旋转速度的指定 S0~9999 S 主轴机能进给速度的指定 F0~F15000 F 进给速度圆心与圆弧起点的相对位移量 I ,J ,K 圆弧半径R 坐标轴的移动命令 ±99999.999 X ,Y ,Z 尺寸字 指令动作方式(直线、圆弧等) G00~G99 G 准备功能 程序顺序编号 N1~9999N 程序段号 程序编号 1~9999 % 零件程序号意义地址符 机能不同组的G代码可以放在同一程序段中,其排列顺序不影响加工;G91G00X20Y20G42M03F120除00组的G代码为非模态代码外,其它均为模态代码。
00组G代码功能G04 00 暂停G28 返回到参考点G29 由参考点返回G52 局部坐标系设定G53 机床坐标系设定G60 单方向定位机床原点:机床坐标原点通常由机床制造厂确定的,是确定机床固定原点的基准。
数控车床的机床坐标系原点的位置大多规定在其主轴轴心线与装夹卡盘的法兰盘端面的交点上。
机械原点(机床参考点):为车床上的固定点,通常设置在X轴和Z轴的正向最大行程处。
工件编程原点:确定工件轮廓坐标值的计算和编程的原点。
一般将工件坐标原点设在零件的轴心线和零件两端面的交点处。
程序起点:刀具(刀尖)在加工程序执行时的起点,又称为程序原点,用G92指定。
机床启动前,通常要通过自动或手动回参考点(回零操作),其作用有:1)建立机床坐标系2)消除由于工作台漂移、变形等造成的误差第五节数控加工工艺分析方法目的:以最合理或较合理的工艺过程和操作方法指导编程和操作人员完成程序编制和加工任务。
选择适合数控加工的零件1、最适应类①形状复杂,加工精度要求高,通用机床无法加工或很难保证加工质量的零件;②具有复杂曲线或曲面轮廓的零件;③具有难测量、难控制进给、难控制尺寸型腔的壳体或盒型零件;④必须在一次装夹中完成铣、镗、锪、铰或攻丝等多工序的零件。
对于此类零件,首要考虑的是能否加工出来,只要有可能,应把采用数控加工作为首选方案,而不要过多地考虑生产率与成本问题。
2、较适应类①零件价值较高,在通用机床上加工时容易受人为因素(如工人技术水平高低、情绪波动等)干扰而影响加工质量,从而造成较大经济损失的零件;②在通用机床上加工时必须制造复杂专用工装的零件;③需要多次更改设计后才能定型的零件;④在通用机床上加工需要作长时间调整的零件;⑤用通用机床加工时,生产率很低或工人体力劳动强度很大的零件。
此类零件在分析其可加工性的基础上,还要综合考虑生产效率和经济效益,一般情况下可把它们作为数控加工的主要选择对象。
3、不适应类①生产批量大的零件(不排除其中个别工序采用数控加工);②装夹困难或完全靠找正定位来保证加工精度的零件;③加工余量极不稳定、而且数控机床上无在线检测系统可自动调整零件坐标位置的零件;④必须用特定的工艺装备协调加工的零件。
这类零件采用数控加工后,在生产率和经济性方面一般无明显改善,甚至有可能得不偿失,一般不应该把此类零件作为数控加工的选择对象。
另外,数控加工零件的选择,还应该结合本单位拥有的数控机床的具体情况来选择加工对象。
二、数控工艺分析的主要内容选择并确定零件的数控加工内容;零件工艺性分析;加工方法的选择与加工方案的确定;工序和工步的划分;切削用量的选择;进给路线的确定与加工顺序的安排;对刀点和换刀点的确定等。
1、选择并确定零件的数控加工内容对于一个零件来说,并非全部加工工艺过程都适合在数控机床上完成,而往往只是其中的一部分工艺内容适合数控加工。
这就需要对零件结构进行仔细的工艺分析,选择那些最适合、最需要进行数控加工的内容和工序。
在考虑选择内容时,应结合本企业设备的实际,立足于解决难题、攻克关键问题和提高生产效率,充分发挥数控加工的优势。
选择适于数控加工的内容时,一般可按下列顺序考虑:1)通用机床无法加工的内容应作为优先选择内容;2)通用机床难加工,质量也难以保证的内容应作为重点选择内容;3)通用机床加工效率低、工人手工操作劳动强度大的内容,可在数控机床尚存在富裕加工能力时选择。
此外,在选择和决定加工内容时,也要考虑生产批量、生产周期、工序间周转情况等等。
总之,要尽量做到合理,达到多、快、好、省的目的,要防止把数控机床降格为通用机床使用。
2、零件的工艺分析包括:(1)零件图分析1)尺寸标注方法分析:应以同一基准标注尺寸或直接给出坐标尺寸。
2)零件图的完整性与正确性分析:几何图素条件要求充分。
3)零件技术要求分析:目的:正确合理地选择加工方法、装夹方式、刀具及切削用量等。
4)零件材料分析:在满足零件功能的前提下,应选用廉价、切削性能好的材料。
(2)零件的结构工艺性分析零件结构工艺性是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。
1)零件的内腔和外形最好采用统一的几何类型和尺寸。
可减少刀具规格和换刀次数,使编程方便。
2)内槽圆角半径不应太小:通常R<0.2H时,可判定零件该部位的工艺性不好3)零件铣槽底平面时,槽底圆角半径不应过大。
4)应采用统一的基准定位作用:减少定位误差。
零件上最好有合适的定位基准孔。
5)尽可能减少刀具数量(3)选择合适的零件安装方式应尽量采用通用夹具或组合夹具,必要时才设计专用夹具。
夹具设计的原理和方法与普通机床所用夹具相同,但应使其结构简单,便于装卸,操作灵活。
此外,还应分析零件所要求的加工精度、尺寸公差等是否可以得到保证,有没有引起矛盾的多余尺寸或影响加工安排的封闭尺寸等。
3、加工方法的选择选择原则:应根据零件的加工精度、表面粗糙度、材料、结构形状、尺寸和生产类型等因素选择相应的加工方法和加工方案。
(1)外圆表面加工方法的选择主要加工方法:车削磨削(2)内孔表面加工方法的选择原则1)选择原则加工方法:钻孔、铰孔、镗孔、拉孔、磨孔、光整加工等(3)平面加工方法的选择1)平面轮廓常用的加工方法有:铣削、刨削、车削、拉削、研磨或刮削(4)平面轮廓和曲面轮廓加工方法的选择1)平面轮廓常用的加工方法有:数控铣削、线切割、磨削等2)加工内平面轮廓时,当曲率半径较小时,可采用数控线切割方法加工。
3)加工外平面轮廓时,可采用数控铣削加工方法。
4)立体曲面加工方法主要是数控铣削,多用球头铣刀,以“行切法”加工。
4、加工阶段的划分:粗加工阶段、半精加工阶段、精加工阶段、光整加工阶段1)粗加工阶段:切除毛坯上大部分多余的金属,主要目标是提高生产率。
2)半精加工阶段:使主要表面达到一定的精度,留有一定的精加工余量,完成一些次要表面加工;3)精加工阶段:保证各主要表面达到规定的尺寸精度和表面粗糙要求。
主要目标是全面保证加工质量。
4)光整加工阶段:对零件上精度和表面粗糙度要求很高(IT6级以上,表面粗糙度为Ra 0.2µm 以下)的表面,需进行光整加工,其主要目标是提高尺寸精度、减小表面粗糙度。
一般不用来提高位置精度。
划分加工阶段的目的在于:保证加工质量、合理使用设备、便于及时发现毛坯缺陷、便于安排热处理工序5、工序的划分(1)工序划分的原则:1工序集中原则、2工序分散原则1)工序集中原则(数控加工常采用的原则):指每道工序包括尽可能多的加工内容,从而使工序的总数减少。
特点:有利于采用高效的专用设备和数控机床,提高生产效率;减少工序数目,缩短工艺路线,简化生产计划和生产组织工作;减少机床数量、操作工人数和占地面积;减少工件装夹次数,不仅保证了各加工表面间的相互位置精度,而且减少了夹具数量和装夹工件的辅助时间。
但专用设备和工艺装备投资大、调整维修比较麻烦、生产准备周期较长,不利于转产。
2)工序分散原则:将工件的加工分散在较多的工序内进行,每道工序的加工内容很少。
特点:加工设备和工艺装备结构简单,调整和维修方便,操作简单,转产容易;有利于选择合理的切削用量,减少机动时间。
但工艺路线较长,所需设备及工人人数多,占地面积大。
(2)工序划分的方法考虑生产纲领、设备、零件结构和技术要求。
要求遵循以下原则:1)按所用刀具划分。
如加工中心,减少换刀次数。
2)按安装次数划分。
减少定位误差。
3)按粗、精加工划分。
减少误差复映,提高加工精度。
4)按加工部位划分。
减少空行程,提高效率。
6、定位与夹紧方式的确定正确选用定位方案和夹紧方式是保证加工精度的条件。
要求:基准重合、减少安装次数、避免采用占机调整方式。
7、加工顺序的安排(1)基面先行原则:用作精基准的表面应优先加工出来。
(2)先粗后精原则(3)先主后次的原则(4)先面后孔原则:(箱体、支架类零件。
)避免切削变形,保证孔的加工精度。
(5)先近后远原则:减少空行程,提高效率。
(6)先内后外的原则8、确定走刀路线和加工工序走刀路线是刀具刀位点在整个加工工序中的运动轨迹,它不但包含了工步的内容,也反映了工步的顺序。
走刀路线的确定非常重要,因为它与零件的加工精度和表面质量密切相关。
走刀路线确定原则:(1)应能保证零件的加工精度和表面粗糙度要求在选择走刀路线时要充分注意以下几种情况:1)切入切出路径铣削平面零件外轮廓时,刀具的切入、切出应沿轮廓切线方向进行,避免在工件表面形成接刀痕。
且注意留有切入长度和切出长度。
铣削平面零件内轮廓时,刀具切入、切出点应选择在轮廓两几何元素的交点处。
