九年级上册物理电流电压基础练习附答案

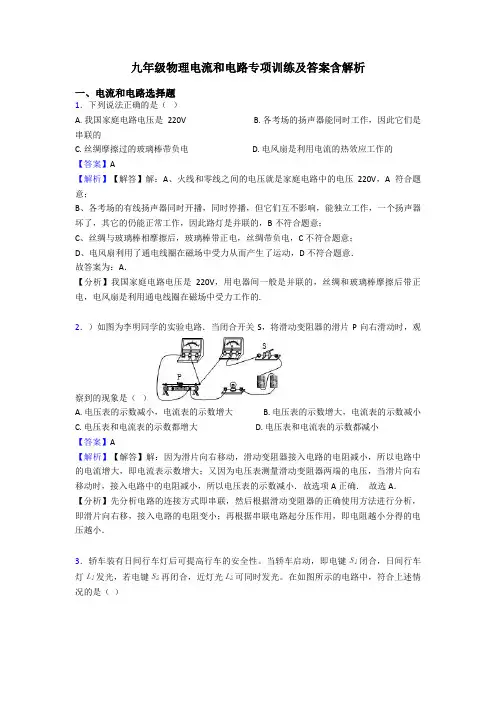

九年级物理电流和电路专项训练及答案含解析
九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。
在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．4．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
沪教版九年级(上)物理第七章电路7.1电流 电压练习题一和参考答案
九年级（上）物理第七章电路7.1 电流电压（1）一、单项选择题1.关于电流的方向，下列说法正确的是〔〕 A．自由电子定向移动的方向就是电流的方向B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D. 带电粒子移动的方向就是电流的方向2.下面关于电压的说法不正确的是〔〕A．某段导体中有电流时，在这段导体的两端一定有电压B．在一段电路的两端如果有电压，在这段电路中就可能有电流C．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流D．电流的大小与电压无关。
3.常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A.电风扇约2AB.电冰箱约1AC.电视机约2AD.台灯约1A4. 图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是 ( )5 关于电流表的使用，下列说法中正确的是（）A、使用时应注意量程，量程越大越好B．电流表可以和被测电路并联C．为了测量准确，所用的量程越小越好D．电流表串联在电路中使用6．在下图中，要用电流表测量灯L1中的电流，正确的电路图应是 ( )7. 在实验室，小丁同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为（〕A．0—3A B．0—2AC．0—1A D．0—0．6A8．某同学在使用电流表测量电路中的电流时，发现指针只是稍微偏转了一点，其原因可能是( )A ．电路中的某处短路B ．电路中的某处开路C ．电流表的量程选择太大了D ．电流表的量程选择太小了9．关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线柱接到电源的两极上10．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是11来讲， 定向移动形成电流。
初中物理九年级电流与电压和电阻的关系练习题含答案
初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。
人教版九年级物理上册第十五章《电流和电路》分课时练习和全章练习含有答案
14．(5分)甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙
带负电，则下列判断正确的是( C )
A．甲带正电，丙带正电 B．甲带正电，丙带负电 C．甲带负电，丙带正电 D．甲带负电，丙带负电
15．(5分)如图所示，无风条件下铝箔气球两次均向带电棒靠近但未接
触，气球( A )
A．不带电 B．带正电 C．带负电 D．带电情况无法判断
A．铁、铜、大地、食盐水 B．铝、石墨、陶瓷、铅 C．水银、锡箔、橡胶、镍 D．铜、塑料、人体、黄金
11．(4分)绝缘体不容易导电，这是因为( D )
A．绝缘体中没有电子 B．绝缘体中的电子不运动 C．绝缘体中的正电荷和负电荷中和了 D．绝缘体中的电荷几乎被束缚在原子或分子范围内，自由电荷很少
12．(5分)关于摩擦起电，下列说法中正确的是( C )
18．(3分)长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹 起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，狗毛是因 为摩擦带上了 ____同__种__(选填“同种”或“异种”)电荷而互相排斥。
19．(6分)(2018·焦作一模)实验室里常用验电器来检验物体是否带电，其工 作原理是_____同__种__电__荷__相__互__排__斥；用丝绸摩擦过的玻璃棒接触验电器上的金 属球后，验电器的金属箔张开，说明验电器也带上了 ____正_(选填“正”或
知识点二 原子及其结构
6．(5分)如图所示的关于氢原子的模型示意图，正确的是( A )
7．(5分)(原创题)下列有关原子的说法错误的是( D )
A．常见的物质是由分子、原子构成的 B．原子核带正电，核外电子带负电 C．通常情况下原子整体不显电性 D．摩擦起电的实质是正电荷发生了移动

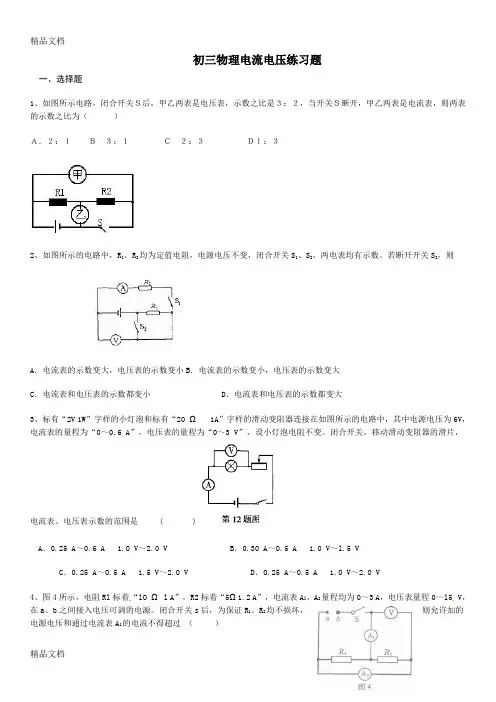

最新初三物理电流电压练习题+标准答案
初三物理电流电压练习题一、选择题1、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（）Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３2、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。
若断开开关S2，则A．电流表的示数变大，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表和电压表的示数都变小 D．电流表和电压表的示数都变大3、标有“2V 1W”字样的小灯泡和标有“20 Ω 1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6 A”，电压表的量程为“0～3 V”，设小灯泡电阻不变。
闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是 ( )A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V4、图4所示，电阻Rl标着“lO Ω l A”，R2标着“5Ω1.2 A”，电流表A l、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。
闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A．16 V 1 A B. l0 V 2.2 AC．6 V 2.2 A D. 6 V 1.8 A5、如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是A. I1﹥I2 U1﹥U2B. I1﹥I2 U1大于、小于或等于U2都有可能C. U1﹤U2 I1=I2D. U1﹤U2 I1大于、小于或等于I2都有可能6、如图所示的电路，电源电压一定，R1=10欧，R2=30欧，当开关S1、S2都闭合时，电流表的示数为3.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是A．4.0安 B．5.0安 C．3.0安 D．3.6安7、如图所示，三个完全相同的电阻（阻值均不大于10Ω），连接在电路中，已知AB两点间的电压是U，通过A点的电流为I，且电压表内阻很大，电流表内阻很小可忽略，则电流表和电压表示数分别是（）A、，B、，C、I ，UD、2I ，2U8、利用右图所示的电路可以测量出电压表的电阻，R为电阻箱,电源电压恒定不变，当R取不同阻值时，电压表均对应有不同读数U，多次改变电阻箱的阻值，所得到的I／U-R图象为下图中的哪一个（）9、如图所示的电路，闭合开关，小灯泡正常发光。
人教版初中物理九年级上册16.1 电压 习题(含答案)
人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。
充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。
当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。
九年级物理上册《第十五章-电流和电路》练习题及答案(人教版)
九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。
人教版九年级物理全册电路、电流、电压、电阻和欧姆定律 专题练习题 含答案
【实验过程】 电路如图甲所示，将合金丝以不同方式分别接入 A、B 之间，闭合 S 后，记录的数据如下 表：
连接方式
一根
两根串联 三根串联 两根并联
三根并联
电流表读数/A
0.3
0.2
1.2
1.8
回答下列问题：
(1)图乙是一根合金接入电路时电流表的读数，请将其填入表格中。 (2)导体电阻的大小跟材料、长度和横截面积的关系： ①电阻的大小与长度的关系是__________________________________________________； ②电阻的大小与横截面积的关系是______________________________________________
C．身体必须与金属球壳不断摩擦
D．身体与大地之间必须用绝缘材料隔离
10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使 L1
与 L2 串联，以下做法正确的是(
)
A．a 为电流表，b 为电压表，c 为电流表
B．a 为电压表，b 为电压表，c 为电流表
C．a 为电流表，b 为电流表，c 为电压表
二、选择题
8．小明将六种不同物品分成 a、b 两组，其中 a 组有陶瓷片、玻璃砖、塑料棒；b 组有铜
块、铅笔芯、盐水，这样分组依据的物理属性是(
)
A．硬度 B．导电性 C．密度 D．磁性
9．如图所示，实验中的女生长发上扬。下列选项中，不属于保证该实验成功的必要条件
是(
)
A．金属球壳必须带电
B．身体必须直接接触金属球壳
EF 装置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯 L 亮且电动机转动放下栏杆，灯
和电动机中，即使其中之一断路，另一个也能正常工作，下列电路中符合要求的是(
人教版九年级全一册物理专题复习：电流、电压计算 专项练习题(含答案)
人教版九年级全一册物理专题复习：电流、电压计算专项练习题1.在如图所示电路中，通过L1的电流为2A，通过L2的电流为3A，通过L3的电流为4A，则电流表A1、A2、A3示数分别是多大？2.现有一个串联电池组，一个开关，两个小灯泡，两块电流表。
（1）请完成下面的实物图（下图甲），要求：两灯并联，开关控制两个灯泡，电流表A1测干路电流，电流表A2测电灯泡L2的电流。
（2）某同学实验时发现两块电流表的指针位置都如下图乙所示，请问：流过电灯L1和L2的电流各是多少？（计算要有过程，否则不计分）3.如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？4.如图是一个实验用玻璃箱中的电路图。
进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？5.在图甲所示的电路中，当闭合某些开关时，小灯泡L1、L2形成并联电路，此时电流表A1和A2的指针都指在图乙所示的位置。
求：（1）三个开关分别处于什么状态？（填“闭合”或“断开”）（2）电流表A1和A2的示数分别是多少？（3）小灯泡L1的电流是多少？6.认真观察图，分析并解答下面的问题：（1）当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？（3）若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？7.从A、B两题中任选一题作答A．在图1所示的电路中，电源电压不变，只闭合开关S1时，电流表A1的示数为0.3A；只闭合开关S2时，电流表A的示数为0.5A．当开关S1、S2都闭合时，计算三个电流表的示数B．在图2所示的电路中，电流表为实验室用的双量程电流表，当只闭合开关S1时，电流表A偏转超过量程的一半，示数为0.4A；当只闭合开关S2时，电流表A偏转了量程的5/6，请你解答：。
九年级中考物理复习训练(电流、电压、电阻)及答案
九年级中考物理复习训练(电流、电压(Ya)、电阻)及答案基础知识与基本(Ben)技能*1．某(Mou)导体中电流是(Shi)2.5A，其物理(Li)意义是。
*2．测(Ce)量电流的仪表是，它的表盘上标有(You)字母字。
电(Dian)流表的“0”点通常在表盘侧。
在使用电流表之前，要检查表的指针是否对准。
*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。
**4．导体的电阻是的一种性质，它的大小决定于导体的、和。
导体的越长，导体的电阻越；导体的越小，导体电阻越。
导体的电阻还跟有关，对大多数导体来说，，电阻就越大。
**5．一个滑动变阻器上标有“300Ω 15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。
知识的应用**6．单位换算：（1）7.5×104A= mA= μA（2）1.5×103mV= V= kV（3）3.5×108Ω= kΩ= MΩ**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是 A。
**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。
知识的拓展的***9. 如(Ru)图(Tu)14-2所(Suo)示，某同学在实验时误把电流表并联在电灯(Deng)L2两端，开关(Guan)闭合后观察到的现象是(Shi)( )。
A．两灯都(Du)不亮(Liang) B．两灯亮度正常C. L1亮，L2不亮 D．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R1和R两端的电压及通过R1的电流，请在图中填入相应的电表符号。
2电流电流表基础知识与基本技能*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。
[0.5]*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。
电流的大小用表示，简称。
[1.5]*3．电流等于通过导体横截面的。
它的定义式是。
物理九年级上册 电流和电路单元练习(Word版 含答案)
物理九年级上册电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．3．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
九年级物理——电压规律总结归纳练习(含答案)
电压1.电压的作用及其单位（1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。
（2）电压的单位是伏特，简称伏，符号是U。
1kV=1000V，1V=1000mV，1mV=1000uV。
（3）几个常见的电压值：*一节干电池的电压，U=1.5V*家庭电路的电压，U=220V*人体的安全电压，U<36V（4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因此，形成电流的条件是：a.电路两端有电压；b.通路。
（5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。
（6）电压表和结构介绍元件符号、量程、读数方法、使用时注意事项。
【典型例题】类型一、电压表的读数1.某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V量程的读数是0～3V量程读数的5倍。
【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。
类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S 两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。
若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
人教版物理九年级上册 电流和电路单元练习(Word版 含答案)
人教版物理九年级上册电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】2 2ULdv()1022910m/V s⨯⋅控制变量小b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时240VU=210.810my-=⨯将此时的数据与第5次实验相比，y与2v成反比，综上所述可得22ULy kdv=[2]将表格中第3次数据（其他组数据也可）代入22ULy kdv=计算可得()1022910m/V sk=⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
九年级物理上册《 电流与电压和电阻的关系》 练习题及答案
九年级物理上册《电流与电压和电阻的关系》练习题及答案一．选择题（共10小题）1．小红用如图所示的电路图，探究通过导体的电流与导体电阻关系（电源电压恒定），移动滑动变阻器滑片时，应特别观察的是（）A．变阻器滑片B．定值电阻RC．电流表示数D．电压表示数2．在如图的电路中，电源电压保持不变，R为定值电阻。
为探究电流与电压的关系，下列关于滑动变阻器的分析正确的是（）A．控制电阻两端电压不变B．闭合开关前应将滑片滑到最左端C．改变电阻两端电压D．它是多余的，只是为了图像美观3．用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案：甲：在MN间先后接入电压不同的电源；乙：在MN间先后串联接入电源与电阻大小不同的定值电阻R′；丙：在MN间串联接入电源与滑动变阻器。
可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行4．用如图所示电路探究“电流跟电阻的关系”，实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他接下来应该采取的措施是（）A．适当增加电池的节数B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动5．小红同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A．通过导体甲的电流与其两端的电压成正比B．导体甲的电阻小于导体乙的电阻C．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A D．将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.9A6．小佳同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。
在实验过程中，保持滑片不动，当定值电阻R 2 由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操作是（）A．向左调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数B．换用更精确的电压表进行测量C．向右调节滑动变阻器R 1 的滑片，保持电压表示数不变，观察并记录电流表的示数D．增加电池的个数，使电源电压变大7．在“探究电流跟电阻的关系”实验中，当把电阻R由10Ω更换为20Ω后，闭合开关，下一步的操作应当是（）A．适当增加电池的节数B．记录电流表和电压表的示数C．调节滑动变阻器，使电压表示数与更换前相同D．调节滑动变阻器，使电压表示数为更换前一半8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示图像。
北师大版九年级的物理电流电压必做好题附答案
绝密★启用前因材教育的初中物理组卷一．选择题（共20小题）1．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D． 1.5V 6V2．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥3．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V4．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。
四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．5．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 6．如图所示电路。
开关闭合后两灯发光。
以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍8．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大9．如图所示，能正确地测出小灯泡L1两端电压的电路是（）A．B．C．D．10．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I311．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V 12．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I317．下列哪种现象不属于摩擦起电（）A．梳头时塑料梳子摩擦头发，头发随梳子飘起来B．在干燥的天气中脱毛衣时，会听到啪啪声C．吸盘式挂衣钩能够“粘¨在墙上D．将被毛皮摩擦过的塑料笔靠近碎纸屑，纸屑被吸起18．下列关于物理概念的说法正确的是（）A．电荷的定向移动形成电流B．人们规定电子定向移动的方向为电流方向C．物体所受摩擦力的方向总是与它运动的方向相反D．物体吸收热量，温度一定升高19．如图所示，甲、乙、丙三个带电轻质小球，已知甲带负电，甲和乙靠近时互相吸引，丙和甲靠近时互相排斥，则（）A．乙带负电，丙带正电B．乙带负电，丙带负电C．乙带正电，丙带正电D．乙带正电，丙带负电20．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2A C．1.2A 0.3 A D．0.3A 1.5 A 二．多选题（共1小题）21．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流三．填空题（共5小题）22．如图所示，只闭合S1，电阻R1、R2组成电路，断开S1闭合S2、S3，电阻R1、R2组成电路，同时闭合S1、S3，电路会形成。
物理九年级上册 电流和电路单元练习(Word版 含答案)
物理九年级上册电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。
（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。
【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级上册物理电流电压基础练习附答案一、单选题（共22题；共44分）1.有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。
先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。
则下列判断正确的是（）A. 乙带正电，丙带正电B. 乙带负电，丙带负电C. 乙带负电，丙带正电D. 乙带正电，丙带负电2.如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A. 带电棒一定带负电B. 带电棒一定带正电C. 两片金属箔一定带同种电荷D. 两片金属箔一定带异种电荷3.如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上4.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A. 电子移动的方向由B到AB. 电流方向由B到AC. 有电流但方向无法确定D. 始终无电流5.取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合(如图)．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是( )A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开6.三个轻小草球相互作用后静止时如图所示,则下列分析正确的是（）A. 甲球可能不带电B. 乙球一定带电C. 丙球一定不带电D. 三个小球一定都带电7.如图所示，甲、乙两个验电器,甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（）A. 电流方向是从乙到甲，自由电子运动方向是从乙到甲B. 电流方向是从甲到乙，自由电子运动方向是从乙到甲C. 电流方向是从甲到乙，自由电子运动方向是从甲到乙D. 电流方向是从乙到甲，自由电子运动方向是从甲到乙8.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 2.2A 0.44AB. 0.42A 1.9AC. 1.76A 0.44 AD. 0.44A 2.2 A9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 电流表测的是L1的电流B. 电流表测的是L2的电流C. 电流表测的是总电流D. 两灯泡串联10.图中，能直接测量通过灯L1电流的电路是（）A. B.C. D.11.将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（）A. 0.24A 0.7AB. 1.2A 0.7AC. 0.24A 0.46AD. 1.2A 0.14A12.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表断路，并且L1、L2灯丝断了B. 灯泡L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路13.如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路14.小明按如图甲所示的电路进行实验，当开关闭合后，电压表和的指针位置几乎一样，如图乙所示，造成这一现象的原因是（）A. 可能L1开路，L2正常B. 可能L2开路，L1正常C. 可能和所选量程不相同且L1短路D. 可能和所选量程相同，电路各处完好15.如图所示，当开关S闭合后，电压表测出的电压是（）A. 电源两端的电压B. 灯L1两端的电压C. 灯L2两端的电压D. 灯L1和L2两端的总电压16.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A. 灯L短路B. 灯L断路C. 变阻器R短路D. 变阻器R断路17.在如图所示的电路中，当开关S闭合时，电压表V1的示数为3V, V2的示数为6V,则电源电压为( )A. 3VB. 6VC. 9VD. 12V18.如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A. U=U1=U2B. U＞U1+U2C. U＜U1+U2D. U=U1+U219.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和电阻R2两端电压分别为（）A. 4.8V 1.2VB. 6V 1.2VC. 1.2V 6VD. 1.2V 4.8V20.下面四幅电路图中，仪表使用正确的是（）A. B.C. D.21.通常条件下属于绝缘体的是（）A. 干木材、橡皮、铅笔芯、硬币B. 铜、汽油、石墨、酱油C. 玻璃、金、自来水、人体D. 石蜡、橡胶、空气、陶瓷22.如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开．下面说法正确的是（）A. 玻璃棒和金属球都是绝缘体B. 瞬间电流的方向是从玻璃棒到验电器C. 玻璃棒带正电，验电器带负电D. 金属箔张开是因为它们带上了异种电荷二、填空题（共3题；共7分）23.如图所示，两个相同的验电器A和B，A带负电，B不带电。
验电器A的金属薄片张开，这是因为________用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从________ (选填“A到B” 或“B到A”)。
24.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯________(选填“L1”或“L2”)两端电压。
一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是________( 选填“L1短路”.“L1断路”或“L2断路”)。
25.如图甲所示电路，电压表测的是________两端的电压．若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是________V，L2两端的电压是________V．三、计算题（共10题；共135分）26.如今太阳能热水器已走进了千家万户，某家庭太阳能热水器某天内接收太阳能的总热量为2.52×107J，使质量为80kg、初温为20℃的水温度升高到50℃，求：（1）已知干木柴的热值为q＝1.2×107J/kg，若由燃烧干木柴来提供2.52×107J的热量需要完全燃烧多少千克干木柴？（2）这天该太阳能热水器中的水吸收的热量是多少？[的比热容为c＝4.2×103J/（kg·℃）]（3）该太阳能热水器的效率是多少？27.国家提倡节能减排，各地“煤改气”正在积极进行，某同学计算他家天然气烧水的热效率将2kg的水倒入烧水壶中，并测出水温为20℃。
在一个标准大气压下，把水刚加热到100℃时，测出消耗天然气0.048m3。
已知水的比热容c水=4.2×103J/(kg⋅℃)，天然气热值约为q=4.0×107J/m3。
求：（1）将这些水烧开，需吸收多少热量；（2）在这种情况下，燃烧的天然气放出了多少热量；（3）他家天然气灶的效率。
28.以汽油为燃料的某品牌卡丁车额定功率为23kW，其满载时的质量为640kg，轮胎与沙滩接触的总面积为0.32m2。
它在水平沙滩上匀速直线运动5min，行驶了3km。
求：（1）当卡丁车满载并静止在水平沙滩上时，它对沙滩的压强为多大？（2）此次行驶中，卡丁车运动的速度和受到的水平阻力各是多少？（3）若卡丁车的汽油机效率为25%，此次行驶中，卡丁车需要燃烧汽油的质量是多少千克？（g取10N/kg，q汽油=4.6×107J/kg）29.利用燃烧酒精给水加热，使质量为2kg的水温度升高30℃，q酒精=3.0×107J/kg。
（1）求水吸收的热量是多少J？（2）若完全燃烧酒精产生的热量全部被水吸收，则需要完全燃烧多少kg的酒精？30.新冠肺炎肆虐，武汉封城，全国各地纷纷伸出援助之手，2020年1月29日，我市兰陵县捐赠的首批200t优质大蒜由10辆货车运往武汉（如图）其中辆货车装满大蒜后总重为3.0×105N，车轮与地面的总接触面积为0.5m2，该货车在某段平直高速公路上以108km/h的速度匀速行驶时，受到的阻力为5.0×103N，30min内消耗柴油24L，已知柴油的密度ρ=0.85×103kg/m3。
热值q=4.3×107J/kg，求：（1）该货车静止时对水平路面的压强；（2）24L柴油完全燃烧放出的热量；（3）30min内该货车牵引力所做的功。
31.如图中是一辆满载防疫物资的货车，货车满载时，车轮与水平地面接触的总面积为1m2，对地面的压强为5×105Pa。
货车到送货地点要经过一座路面平直的桥梁，这座桥限重55t。
（g取10N/kg，柴油的热值q=4.3×107J/kg）（1）请通过计算货车满载时车和货物的总质量，判断货车是否允许通过这座桥；（2）货车以20m/s的速度在平直公路行驶，发动机的输出功率为200kW，求货车受到的阻力；（3）若货车发动机的效率为40%，以20m/s的速度在该平直公路上行驶17.2km，消耗柴油的质量是多少?32.某款汽车质量为1600kg，车轮与地面总接触面积为0.05m2。
某次在水平高速公路上以72km/h速度匀速行驶了23min，所受阻力为汽车重力的0.2倍。
燃油的热值为4.6×107J/kg，g 取10N/kg。
求：（1）汽车静止时，对水平地面的压强。
（2）牵引力做功的功率。
（3）若燃油完全燃烧，内燃机的效率是40%，至少消耗多少kg燃油？33.小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。
当只有该热水器使用天然气时。
把50kg的水从20℃加热到54℃，天然气表的示数由1365.05m3变为1365.17m3，已知水的比热容c=4.2×103J/（kg·℃），天然气的热值q=7.0×107J/m3。
求：（1）水吸收的热量；（2）消耗的天然气完全燃烧故出的热量；（3）该热水器的效率。
34.如图甲所示，是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置如图乙所示.求：（1）电流表A1和A2示数；（2）干路电流；（3）通过灯泡L1的电流.35.如图所示电路，电源电压为6V，开关闭合后，电压表的示数为2.5V，求小灯泡L2两端的电压各是多少？四、作图题（共1题；共5分）36.将图中的元件连接。
