机械基础-1-1带传动教案
机械基础-1-1带传动教案汇编
摩擦型带传动的特点
在过载时带在带轮上的打滑,可防止损坏其他件,起安全保护作用。但不能保证准确的传动比
应用最广
(2)、啮合型带传动
靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动,即当主动轮转动时,由于带和带轮间的啮合,便拖动从动轮一起转动,并传递动力
(3)V带传动:
①普通V带传动、
②窄V带传动、
③多楔带)、
2、啮合型带传动
三、带传动的特点
教
学
反
思
1、根据学生刚入门这门课程和接触机械传动的情况,要教他们多种学习方法并多去实习场地参观,加深他们的感性认识,
2、老师要慢讲细讲,
3、加强提问,使学生有紧头。
4、带传动原理讲起来还算易懂
理论联系实际
教
学
小
结
本节主要学习的内容是:
1、带传动的组成、原理和类型(了解性)
2、带的传动比(掌握性)
3、带传动的特点和应用
作
业
设
计
作业布置:
P14:T1、T2
板
书
设
计
一、带传动的组成、原理
1、带传动的组成
2、带传动的工作原理
3、带的传动比i12
二、带传动类型
1、摩擦型带传动
(1)、圆带传动:
(2)平带:
体现市民生活质量状况的指标---恩格尔系数,上海也从1995年的53.4%下降到了2003年的37.2%,虽然与恩格尔系数多在20%以下的发达国家相比仍有差距,但按照联合国粮农组织的划分,表明上海消费已开始进入富裕状态(联合国粮农组织曾依据恩格尔系数,将恩格尔系数在40%-50%定为小康水平的消费,20%-40%定为富裕状态的消费)。
机械基础带传动教案
机械基础带传动教案一、教学内容本节课的教学内容选自人教版《机械基础》第五册第四章,主要介绍带传动的相关知识。
具体内容包括带传动的组成、工作原理、类型及选用方法。
通过对带传动的学习,使学生了解并掌握带传动在机械中的应用和重要性。
二、教学目标1. 了解带传动的组成和作用,理解其工作原理。
2. 掌握各种类型带传动的特点及选用方法。
3. 培养学生的实际操作能力和团队协作精神。
三、教学难点与重点重点:带传动的组成、工作原理、类型及选用方法。
难点:带传动的工作原理及选用方法。
四、教具与学具准备教具:多媒体课件、带传动模型、挂图。
学具:课本、笔记本、彩笔。
五、教学过程1. 实践情景引入:展示一辆汽车的发动机传动系统,让学生观察并思考其中运用了哪些传动方式。
2. 知识点讲解:(1)带传动的组成:带轮、传动带、张紧装置。
(2)带传动的工作原理:带轮通过带传动实现动力传递,带传动具有弹性滑动,可实现恒速传动。
(3)带传动的类型:V带、平带、同步带。
(4)带传动的选用方法:根据传动功率、传动速度、工作环境等因素进行选用。
3. 例题讲解:分析一个汽车发动机传动带的选用过程。
4. 随堂练习:让学生设计一个简单的传动系统,选择合适的带传动方式。
5. 课堂互动:学生分组讨论,分享各自的设计方案,互相评价。
六、板书设计带传动组成:带轮、传动带、张紧装置工作原理:带轮通过带传动实现动力传递,具有弹性滑动,恒速传动类型:V带、平带、同步带选用方法:根据传动功率、传动速度、工作环境等因素进行选用七、作业设计1. 描述带传动的组成和作用。
2. 解释带传动的工作原理。
3. 比较V带、平带、同步带的特点,选出适合自行车传动系统的带传动方式。
八、课后反思及拓展延伸1. 学生对本节课内容的掌握程度如何?是否达到了教学目标?2. 教学过程中是否存在不足?如何改进?3. 拓展延伸:研究带传动的未来发展,如新材料、新设计等。
重点和难点解析一、教学内容细节重点关注1. 带传动的组成:带轮、传动带、张紧装置。

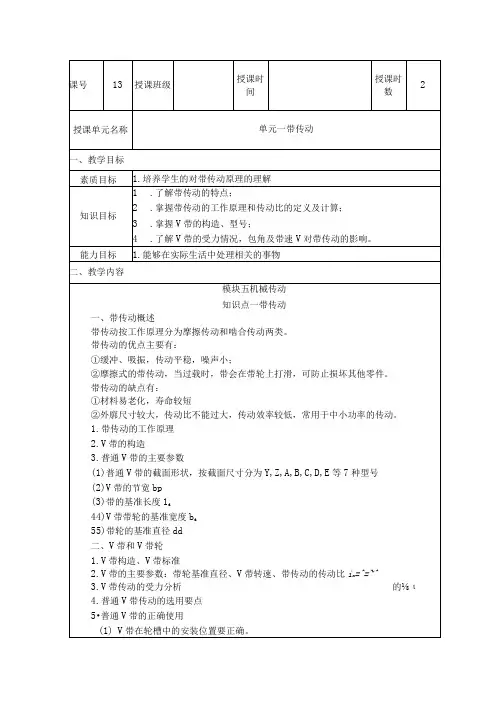

机械基础 第三版 教案 模块五 机械传动
(4)对V带要及时检查和定期调整,如发现有不宜继续使用的,要及时更换。
(5)V带传动应安装防护罩。
三、带传动的工作情况分析带传动的弹性滑动、打滑四、带传动的安装、张紧和维护四、思政元素固定圆的渐开线。
b)渐开线的基圆:该固定圆称为渐开线的基圆。
C)渐开线的发生线:NK称为渐开线的发生线。
2)渐开线的基本性质a)NK=弧长NA;b)NK是渐开线上K点的法线,也是基圆的切线;c)渐开线上各点压力角不同:K点离圆心越远,压力角越大;基圆上压力角为零。
d)渐开线的形状与取决于基圆大小:基圆越小,渐开线越弯曲;基圆越大,渐开线越平直;基圆趋于无穷大,渐开线为一条斜直线。
e)基圆内无渐开线。
2、渐开线圆柱齿轮的各部分名称和符号①齿轮共有五个圆(基圆节圆、齿顶圆dq r a>齿根圆d,r f>分度圆dr).②齿厚:沿某一圆周上所量得的轮齿弧线厚度称为该圆周上的齿厚.s r,不同圆周上的齿厚不同。
③齿槽宽:(齿间)在基圆圆周上所量得的相邻两轮齿间的齿槽弧线宽度,称为该圆周上的齿槽宽.④齿距(周节):沿某一圆周所量得的相邻两齿上手磔齿廓之间的弧线距离称为该圆上的齿距7r.d⑤同一圆周上:P r-s r+e r^—1z⑥分度圆:为了便于齿廓各部分尺寸的计算,在齿轮上选择一个圆作为计算的基准,该圆称为齿轮的分度圆,(标准齿轮分度圆于节圆重合且s=e)分度圆上的符号:(1)直径半径齿距齿厚齿槽宽drpse齿是巨p=s+e=nM=PZ=(I=Z π⑦齿顶高:ha-介于分度圆于齿顶圆之间的轮齿部分称为齿顶,齿顶的径向高度称为齿顶高.⑧齿根高: %一结余分度圆与齿根圆之间的轮齿部分称为齿根,齿根的径向高度称为齿根高.⑨齿全高(全齿高/齿高):h一齿顶圆于齿根圆之间的径向距离,即齿顶高于齿根高之和称为齿高. h=h a+h f⑩齿宽:b一齿轮轮齿的齿向长度称为齿宽⑪齿轮宽:B(b≥B)齿轮的轴向宽度称为齿槽宽.3、直齿圆柱齿轮的基本参数单元三齿轮传动四、渐开线齿轮加工与根切现象1、渐开线齿轮的加工方法⑴仿形法⑵展成法:a插齿和滚齿b切削过程中的运动2、根切现象与不发生根切的最小齿数Zmin1)根切现象在切制齿轮时、如果标准渐开线直齿圆柱齿轮的轮齿少于最少齿数(Zmin=I7),加工时往往会发生刀具将被加上齿轮齿根的渐开线齿廓切去一部分的现象,这种现象称为根切。
带传动教案
带传动
(一)认识传动带
(1)组成:主动轮、从动轮、带
(2).工作原理:摩擦传动(3).类型:平带(扁平矩形),V带(等腰梯形),多楔带(以扁平部分为基体,下面有几条等距的纵向槽),圆带(牵引能力小,常用于仪器、家用器械、人力机械中)
优点:传动平稳、结构简单、成本低、使用维护方便、有良好的挠性和弹性、过载打滑。
缺点:传动比不准确、带寿命低、轴上载荷较大、传动装置外部尺寸大、效率低。
适用于大中心距、中小功率、带速v =5~25m/s,i≤7的情况。
(二)带传动的工作原理分析
1.播放带传动的工作原理视
频
2.受力特点:F O——由预紧产
生的拉力
上边:F O F2 下边:FO F1
拉力差:F1-F O = F O-F2
F = F1-F2——有效拉力(圆
周力)
正常工作时:F = 带与带轮间
摩擦力的总和∑F´
当F>∑F´时:——打滑
单位:F(N); v (m/s);
P(kW)
3.打滑(带与轮间的显著相
对滑动)
原因:过载;后果:带严重磨损,不能正常工作。
4.带轮的包角
包角越大,接触的弧就越长,
接触面间的摩擦力也就越大。
一般要求包角,因大带轮包角
比小带轮包角大。

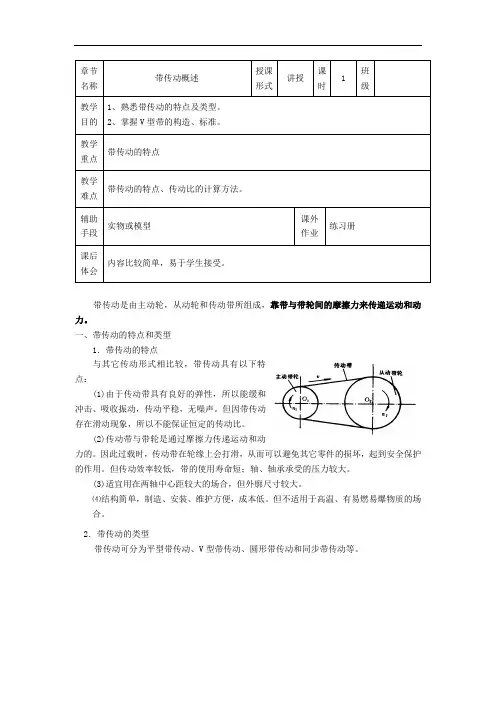

最新中职机械基础教案:带传动概述
章节名称带传动概述授课形式讲授课时1班级教学目的1、熟悉带传动的特点及类型。
2、掌握V型带的构造、标准。
教学重点带传动的特点教学难点带传动的特点、传动比的计算方法。
辅助手段实物或模型课外作业练习册课后体会内容比较简单,易于学生接受。
带传动是由主动轮,从动轮和传动带所组成,靠带与带轮间的摩擦力来传递运动和动力。
一、带传动的特点和类型1.带传动的特点与其它传动形式相比较,带传动具有以下特点:(1)由于传动带具有良好的弹性,所以能缓和冲击、吸收振动,传动平稳,无噪声。
但因带传动存在滑动现象,所以不能保证恒定的传动比。
(2)传动带与带轮是通过摩擦力传递运动和动力的。
因此过载时,传动带在轮缘上会打滑,从而可以避免其它零件的损坏,起到安全保护的作用。
但传动效率较低,带的使用寿命短;轴、轴承承受的压力较大。
(3)适宜用在两轴中心距较大的场合,但外廓尺寸较大。
⑷结构简单,制造、安装、维护方便,成本低。
但不适用于高温、有易燃易爆物质的场合。
2.带传动的类型带传动可分为平型带传动、V型带传动、圆形带传动和同步带传动等。
(a)平型带传动(b)V型带传动(c)圆形带传动(d)同步带传动(1)平型带传动平型带(flat belt)的横截面为矩形,已标准化。
常用的有橡胶帆布带、皮革带、棉布带和化纤带等。
平型带传动主要用于两带轮轴线平行的传动,其中有开口式传动(open belt drive)和交叉式传动(crossed belt drive)等。
开口式传动,两带轮转向相同,应用较多;交叉式传动,两带轮转向相反,传动带容易磨损。
(2)V型带传动V型带(V—belt)的横截面为梯形,已标准化。
V型带传动是把V型带紧套在带轮上的梯形槽内,使V型带的两侧面与带轮槽的两侧面压紧,从而产生摩擦力来传递运动和动力。
在相同条件下V型带传动比平型带传动的摩擦力大,由于楔形摩擦原理,V型带的传动能力为平带的3倍。
故V型带传动能传递较大的载荷,获得了广泛的应用。
1第一章教案:带传动
三、同步带轮 同步带轮又可分为梯形齿同步带
轮和圆弧齿同步带轮,
四、传动特点
1、工作时无相对打滑,传动准确,具 有恒定传动比。 2、传动平稳,具有缓冲、减震能力, 噪声低。
学生根据 书本上的概念 和老师的讲解 进行理解,对所 学的同步带传
3、传动效率 0.98,节能。 4、传动比范围大。 5、传动机构简单,保养维护成本低。 6、结构紧凑。 7、无需润滑、无污染,不可在恶劣环 境下工作。
备注栏可供中青年教师提升教学能力选用,如设计意图、对应教法
课题名称 带传动
课时教案
授课章节
1
授课课时 学期共 48 课时,第 5、6 课时
授课形式 讲授
使用教具 一体机
教学目标
知识目标 了解同步带的工作原理 能力目标 可以根据不同要求选用合适的同步带
素质目标 树立标准化意识,培养一丝不苟的精神
教学重点 工作原理
学生活动
查询资料,了解 简单的带传动
机械。
学生观看 动画,并且去思 考带传动的传 动方式,在日常 生活中见到的 带传动有哪些。
备注
课中 教学
二、讲授新课
向学生展示几张图片,共同分析图片上
的传动结构。完成以下几个项目:
一、带传动的组成及工作原理
1、 组成:主动轮、从动轮、挠性带。
学生根据
2、工作原理:依靠带与带轮接触面之
动优缺点进行 复述。
三、总结评价 本章主要学习了 V 带及 V 带轮的
参数计算,其参数为本章重点。 引导学生以小组为单位,归纳讨论
本节课所学内容,教师进行点评。
学生根据 所分小组进行 讨论,归纳总结 阐述本章所学。 1. 同 步 带 轮 的 两种形式。 2. 同 步 带 传 动 的优缺点、适用 场合。
带传动的教学设计方案
一、教学目标1. 知识目标:(1)理解带传动的概念、类型和工作原理。
(2)掌握带传动的传动比计算方法。
(3)了解带传动的应用范围和特点。
2. 能力目标:(1)能够识别不同类型的带传动装置。
(2)能够根据实际需求选择合适的带传动方案。
(3)具备分析带传动系统运行状态的能力。
3. 情感目标:(1)培养学生对机械传动领域的兴趣和热情。
(2)增强学生的创新意识和团队协作能力。
(3)提高学生的环保意识和节能意识。
二、教学对象本课程面向机械工程、汽车工程、能源与动力工程等相关专业的大二或大三学生。
三、教学内容1. 带传动的概念和类型2. 带传动的结构和工作原理3. 带传动的传动比计算4. 带传动的应用和特点5. 带传动的安装、调整和维护四、教学方法1. 讲授法:系统讲解带传动的理论知识,帮助学生建立完整的知识体系。
2. 案例分析法:通过实际案例,让学生了解带传动的应用场景和特点。
3. 实验教学法:让学生动手操作,掌握带传动的安装、调整和维护方法。
4. 讨论法:鼓励学生积极参与课堂讨论,提高学生的思维能力和表达能力。
五、教学过程1. 导入新课- 引导学生思考什么是带传动,它在生活中有哪些应用。
- 通过多媒体展示带传动的实际应用案例,激发学生的学习兴趣。
2. 讲解带传动的概念和类型- 介绍带传动的定义、分类和工作原理。
- 结合图片和动画,展示不同类型带传动的结构特点。
3. 讲解带传动的传动比计算- 介绍传动比的概念和计算方法。
- 通过实例,让学生掌握传动比的计算技巧。
4. 分析带传动的应用和特点- 介绍带传动的应用范围、优缺点和特点。
- 结合实际案例,让学生了解带传动的应用场景。
5. 实验教学- 安排学生进行带传动的安装、调整和维护实验。
- 指导学生完成实验报告,培养学生的动手能力和分析问题能力。
6. 总结与拓展- 总结本节课的重点内容,强调带传动在实际工程中的应用。
- 鼓励学生课后查阅相关资料,拓展知识面。
六、教学评价1. 课堂表现:评价学生在课堂上的参与度、提问和回答问题的能力。
机械基础-1-1带传动教案
教研室审批:日期::系部审批:日期:
②、公式传动比则为
i12=n1/n2
式中,n1、n2分别为主动轮、从动轮的转速(r/min)。
二、带传动类型
•根据工作原理不同分:
摩擦型带传动和啮合型带传动
1、摩擦型带传动
•:靠传动带与带轮间的摩擦力实现传动,即:当主动轮转动时,由于带和带轮间的摩擦力,便拖动从动轮一起转动,并传递动力如:圆
带传动、平带传动、V带传动等;
(1)、圆带传动:
•横截面为圆形。
只用于小功率传动
例如家用缝纫机
(2)平带:
平带的截面形状为矩形,内表面为工作面。
结构简单,带轮也容易制造,
在传动中心距较大的场合应用较多
(3)V带传动:
V带:应用最广的带传动,在同样的张紧力下,V带传动较平带传动能产生更大的摩擦力。
种类:
普通V带传动、窄V带传动、多楔带)、
1)普通V带
截面形状为梯形,两侧面为工作表面。
2)、窄V带传动和宽带传动
3)、多楔带:
它是在平带基体上由多根V带组成的传动带。
可传递很大的功它是在平带基体上由多根V带组成的传动带。
可传递很大的功率。
多楔带传动兼有平带传动和V带传动的优点,柔韧性好、摩擦力大,主要用于传递大功率而结构要求紧凑的场合。
摩擦型带传动的特点
在过载时带在带轮上的打滑,可防止损坏其他件,起安全保护作用。
但不能保证准确的传动比
应用最广
(2)、啮合型带传动启发式。
带传动教案完整版
《机械设计基础》教案
教学内容:第十章
第一节带传动概述
授课人:
工作单位:
工作部门:
专业方向:
授课年级:
学生人数:
机械设计基础-教案
机械设计基础-教案10-1 摩擦带传动
(2)摩擦型带传动按照带的截面形状又可以分为:a)平带、b)v带、
c)多楔带、d)圆带传动。
1、平带:平带传动结构最简单,传动效率较高,在传动中心距较大的
场合应用较多。
平带的接头方式常用的有胶合、缝合、铰链扣等。
2、v带传动:V带传动的传动能力较大,在传动比较大时、要求结构
紧凑的场合应用较多,就是带传动的主要类型。
四、带传动的受力分析与打滑
带必须以一定的初拉力张紧在带轮上。
静止时,带两边的拉力都
等于初拉力F0;传动时,由于带与轮面间摩擦力的作用,带两边的拉力
不再相等。
绕进主动轮的一边,拉力由F0增加到F1,称为紧边,为紧
边拉力;而另一边带的拉力由F0减为F2,称为松边,为松边拉力。
设环形带的总长度不变(近似的),则紧边拉力的增量应等于松边
拉力的减少量,即
两边拉力之差称为带传动的有效拉力,也就就是带所传递的圆
周力F,即
将两式换算可得
圆周力F(N)、带速v(m/s)与传递功率P(kW)之间的
关系为
五、带的传动失效——打滑
若带所需传递的圆周力超过带与轮面间极限摩擦力的总与时,
带与带轮将发生显著的相对滑动,这种现象称为打滑。
经常打滑将使
带的磨损加剧、传动效率降低,以致使传动失效。
绘图示
意,讲解
计算
15分钟。
(完整word版)带传动教案完整版
《机械设计基础》教案
教学内容:第十章
第一节带传动概述
授课人:
工作单位:
工作部门:
专业方向:
授课年级:
学生人数:
机械设计基础-教案
机械设计基础-教案10-1 摩擦带传动
(2)摩擦型带传动按照带的截面形状又可以分为:a)平带、b)
v带、c)多楔带、d)圆带传动。
1. 平带:平带传动结构最简单,传动效率较高,在传动中心距较大
的场合应用较多。
平带的接头方式常用的有胶合、缝合、铰链扣等。
2.v带传动:V带传动的传动能力较大,在传动比较大时、要求结构
紧凑的场合应用较多,是带传动的主要类型。
四、带传动的受力分析与打滑
带必须以一定的初拉力张紧在带轮上。
静止时,带两边的拉力
都等于初拉力F0;传动时,由于带与轮面间摩擦力的作用,带两边
的拉力不再相等。
绕进主动轮的一边,拉力由F0增加到F1,称为
紧边,为紧边拉力;而另一边带的拉力由F0减为F2,称为松边,
为松边拉力。
设环形带的总长度不变(近似的),则紧边拉力的增量应等于松
边拉力的减少量,即
两边拉力之差称为带传动的有效拉力,也就是带所传递的圆周
力F,即
将两式换算可得
圆周力F(N)、带速v(m/s)和传递功率P(kW)之间的
关系为
五、带的传动失效——打滑
若带所需传递的圆周力超过带与轮面间极限摩擦力的总和时,
带与带轮将发生显著的相对滑动,这种现象称为打滑。
经常打滑将
绘图示
意,讲解
计算
15分钟。
机械基础教案第一章
常用的V带主要类型有:普通V带、窄V带、宽V带、半宽V带等,其中以普通V带应用最为广泛。
1、普通V带的横截面尺寸
楔角(V带两侧边的夹角α)为40º,相对高度( )为0.7的V带称为普通V带,其横截面如图1—4所示。
普通V带已表准化。国标将V带的型号规定为Y、Z、A、B、C、D、E七种型号。Y型V带的截面积最小,E型V带的截面积最大。V带的截面积愈大,其传递的功率也愈大。
审批签名
教学目的
1、让学生了解掌握V带及带轮的结构及应用。
2、让学生了解掌握V带型号。
3、让学生了解掌握V带传动的主要参数。
教学要求
1、让学生了解掌握V带及带轮的结构及应用。
2、让学生了解掌握V带型号。
3、让学生了解掌握V带传动的主要参数。
教学重点
1、V带及带轮结构、型号。
2、V带传动的主要参数。
教学难点及处理
3、带传动的传动
我们把主动轮转速 与从动轮转速 之比称为传动比。
ω1——主动轮的角转速,rad/s;—
ω2——从动轮的角转速,rad/s;—
即带传动中两带轮的转速比与其直径成反比。
二、带传动的类型及其特点
1、带传动的类型
带传动是由带和带轮组成传递运动和(或)动力的传动,分摩擦传动和啮合传动两类。
属于摩擦传动类的带传动有平带传动、V带传动和圆带传动;属于啮合传动类的带传动有同步带传动。
2、带传动的主要特点
带传动是由带和带轮组成,通过富有弹性的挠性件依靠摩擦力传递运动和动力的传动。它的特点是:结构间单,传动平稳无噪声,具有过载保护作用。但带与带轮之间不可避免地存在相对滑动现象,故传动比不准确。
带传动是一种常用的机械传动,常用的带传动有V带传动和平带传动。
带传动机械基础电子教案
带传动机械基础电子教案第一章:带传动概述1.1 带传动的定义与作用1.2 带传动的分类1.3 带传动的特点及应用范围1.4 带传动的基本参数第二章:带的材料与结构2.1 带的的材料2.2 带的构造形式2.3 带轮的结构与材料2.4 带的张紧与安装第三章:带传动的力学分析3.1 带传动的力的分析3.2 带传动的张力计算3.3 带传动的应力与变形分析3.4 带传动的使用寿命预测第四章:带传动的动态特性4.1 带传动的振动与噪音4.2 带传动的磨损与疲劳4.3 带传动的自适应性4.4 带传动的柔性与刚性分析第五章:带传动的设计与选型5.1 带传动的设计方法5.2 带的选择与计算5.3 带轮的设计与选型5.4 带传动的张紧设备选择第六章:带传动的安装与维护6.1 带传动的安装步骤与要求6.2 带轮的安装与调整6.3 带传动的润滑与保养6.4 带传动的日常检查与维护第七章:带传动的故障诊断与处理7.1 带传动常见故障类型及原因7.2 故障诊断方法与技术7.3 带传动故障的处理方法7.4 预防故障的措施与建议第八章:带传动在实际工程中的应用案例8.1 带传动在制造业中的应用案例8.2 带传动在汽车行业中的应用案例8.3 带传动在其他领域的应用案例8.4 带传动技术创新与发展趋势第九章:带传动的效率与节能9.1 带传动的效率计算与提高9.2 影响带传动效率的因素分析9.3 带传动的节能措施与技术9.4 带传动在节能减排中的作用第十章:带传动的发展趋势与展望10.1 新型带传动材料的研究与应用10.2 带传动设计与制造技术的创新10.3 带传动在智能制造领域的应用前景10.4 带传动在全球市场竞争与发展趋势重点和难点解析重点环节1:带传动的基本参数带传动的基本参数是理解和设计带传动系统的基础。
这些参数包括带的宽度、长度、弹性模量、摩擦系数等,它们直接影响到带传动系统的传动效率和使用寿命。
重点环节2:带的材料与结构带的材料和结构对带传动系统的性能有重要影响。
带传动机械基础电子教案
带传动机械基础电子教案第一章:带传动概述1.1 教学目标让学生了解带传动的基本概念、分类和特点使学生掌握带传动的优缺点及应用范围1.2 教学内容带传动的定义及分类带传动的结构组成带传动的特点和优缺点带传动的应用实例1.3 教学方法采用讲授法介绍带传动的基本概念和分类通过案例分析法讲解带传动的特点和应用范围1.4 教学活动引入话题:带传动在日常生活中的应用讲解带传动的基本概念和分类分析带传动的特点和优缺点举例说明带传动的应用范围1.5 教学评价课堂问答:学生能准确回答带传动的基本概念和分类案例分析:学生能分析带传动的特点和应用范围第二章:带传动的弹性滑动与磨损让学生了解带传动的弹性滑动现象及其影响使学生掌握带传动磨损的原因及防止方法2.2 教学内容带传动的弹性滑动现象及其影响带传动磨损的原因和危害带传动磨损的防止方法2.3 教学方法采用讲授法介绍带传动的弹性滑动现象及其影响通过讨论法分析带传动磨损的原因及防止方法2.4 教学活动复习带传动的基本概念讲解带传动的弹性滑动现象及其影响分析带传动磨损的原因和危害讨论带传动磨损的防止方法2.5 教学评价课堂问答:学生能准确回答带传动的弹性滑动现象及其影响讨论分析:学生能分析带传动磨损的原因及防止方法第三章:带传动的张力与松紧控制3.1 教学目标让学生了解带传动张力的作用及其影响使学生掌握带传动松紧控制的方法带传动张力的作用及其影响带传动松紧控制的方法和原理带传动松紧控制的调整方法3.3 教学方法采用讲授法介绍带传动张力的作用及其影响通过实验法讲解带传动松紧控制的方法和原理3.4 教学活动复习带传动的基本概念讲解带传动张力的作用及其影响实验演示带传动松紧控制的方法和原理讲解带传动松紧控制的调整方法3.5 教学评价课堂问答:学生能准确回答带传动张力的作用及其影响实验报告:学生能描述带传动松紧控制的方法和原理第四章:带传动的疲劳与寿命4.1 教学目标让学生了解带传动疲劳的原因及其影响使学生掌握带传动寿命的计算方法4.2 教学内容带传动疲劳的原因及其影响带传动寿命的计算方法提高带传动寿命的措施4.3 教学方法采用讲授法介绍带传动疲劳的原因及其影响通过案例分析法讲解带传动寿命的计算方法4.4 教学活动复习带传动的基本概念讲解带传动疲劳的原因及其影响案例分析带传动寿命的计算方法讨论提高带传动寿命的措施4.5 教学评价课堂问答:学生能准确回答带传动疲劳的原因及其影响案例分析:学生能计算带传动寿命并提出提高寿命的措施第五章:带传动的选用与维护5.1 教学目标让学生了解带传动的选用原则使学生掌握带传动的维护方法5.2 教学内容带传动的选用原则带传动的维护方法和要求5.3 教学方法采用讲授法介绍带传动的选用原则通过实践操作法讲解带传动的维护方法5.4 教学活动复习带传动的基本概念和特点讲解带传动的选用原则实践操作演示带传动的维护方法5.5 教学评价课堂问答:学生能准确回答带传动的选用原则实践操作:学生能正确进行带传动的维护第六章:带传动的效率与损失6.1 教学目标让学生了解带传动效率的定义及计算方法使学生掌握带传动损失的类型及其影响因素6.2 教学内容带传动效率的定义及计算方法带传动损失的类型及其影响因素提高带传动效率的措施6.3 教学方法采用讲授法介绍带传动效率的定义及计算方法通过案例分析法讲解带传动损失的类型及其影响因素6.4 教学活动复习带传动的基本概念讲解带传动效率的定义及计算方法案例分析带传动损失的类型及其影响因素讨论提高带传动效率的措施6.5 教学评价课堂问答:学生能准确回答带传动效率的定义及计算方法案例分析:学生能分析带传动损失的类型及其影响因素第七章:带传动的安装与调整7.1 教学目标让学生了解带传动安装的要求和步骤使学生掌握带传动调整的方法和技巧7.2 教学内容带传动安装的要求和步骤带传动调整的方法和技巧7.3 教学方法采用讲授法介绍带传动安装的要求和步骤通过实践操作法讲解带传动调整的方法和技巧7.4 教学活动复习带传动的基本概念和结构讲解带传动安装的要求和步骤实践操作演示带传动调整的方法和技巧7.5 教学评价课堂问答:学生能准确回答带传动安装的要求和步骤实践操作:学生能正确进行带传动调整第八章:带传动的故障诊断与维修8.1 教学目标让学生了解带传动故障的原因及其影响使学生掌握带传动诊断的方法和维修技巧8.2 教学内容带传动故障的原因及其影响带传动诊断的方法和维修技巧8.3 教学方法采用讲授法介绍带传动故障的原因及其影响通过案例分析法讲解带传动诊断的方法和维修技巧8.4 教学活动复习带传动的基本概念和工作原理讲解带传动故障的原因及其影响案例分析带传动诊断的方法和维修技巧8.5 教学评价课堂问答:学生能准确回答带传动故障的原因及其影响案例分析:学生能运用带传动诊断的方法和维修技巧第九章:带传动的设计与计算9.1 教学目标让学生了解带传动设计的基本原则和方法使学生掌握带传动计算的步骤和技巧9.2 教学内容带传动设计的基本原则和方法带传动计算的步骤和技巧9.3 教学方法采用讲授法介绍带传动设计的基本原则和方法通过案例分析法讲解带传动计算的步骤和技巧9.4 教学活动复习带传动的基本概念和工作原理讲解带传动设计的基本原则和方法案例分析带传动计算的步骤和技巧9.5 教学评价课堂问答:学生能准确回答带传动设计的基本原则和方法案例分析:学生能运用带传动计算的步骤和技巧第十章:带传动的应用案例分析10.1 教学目标让学生了解带传动在不同领域的应用案例使学生掌握带传动选型和设计的实际应用技巧10.2 教学内容带传动在各个领域的应用案例分析带传动选型和设计的实际应用技巧10.3 教学方法采用讲授法介绍带传动在不同领域的应用案例通过案例分析法讲解带传动选型和设计的实际应用技巧10.4 教学活动复习带传动的基本概念和工作原理讲解带传动在各个领域的应用案例案例分析带传动选型和设计的实际应用技巧10.5 教学评价课堂问答:学生能准确回答带传动在不同领域的应用案例案例分析:学生能运用带传动选型和设计的实际应用技巧第十一章:带传动的创新与发展11.1 教学目标让学生了解带传动技术的新发展使学生掌握带传动技术的创新应用11.2 教学内容带传动技术的新发展带传动技术的创新应用带传动技术的发展趋势11.3 教学方法采用讲授法介绍带传动技术的新发展通过案例分析法讲解带传动技术的创新应用11.4 教学活动复习带传动的基本概念和工作原理讲解带传动技术的新发展案例分析带传动技术的创新应用11.5 教学评价课堂问答:学生能准确回答带传动技术的新发展案例分析:学生能分析带传动技术的创新应用第十二章:带传动的安全运行与故障预防12.1 教学目标让学生了解带传动安全运行的重要性使学生掌握带传动故障预防的措施12.2 教学内容带传动安全运行的重要性带传动故障预防的措施带传动安全运行的注意事项12.3 教学方法采用讲授法介绍带传动安全运行的重要性通过案例分析法讲解带传动故障预防的措施12.4 教学活动复习带传动的基本概念和工作原理讲解带传动安全运行的重要性案例分析带传动故障预防的措施12.5 教学评价课堂问答:学生能准确回答带传动安全运行的重要性案例分析:学生能提出带传动故障预防的措施第十三章:带传动的经济性与环保性13.1 教学目标让学生了解带传动的经济性因素使学生掌握带传动的环保性影响13.2 教学内容带传动的经济性因素带传动的环保性影响提高带传动经济性和环保性的方法13.3 教学方法采用讲授法介绍带传动的经济性因素通过案例分析法讲解带传动的环保性影响13.4 教学活动复习带传动的基本概念和工作原理讲解带传动的经济性因素案例分析带传动的环保性影响13.5 教学评价课堂问答:学生能准确回答带传动的经济性因素案例分析:学生能分析带传动的环保性影响第十四章:带传动实验与实践14.1 教学目标让学生掌握带传动实验的基本方法使学生能进行带传动实践操作14.2 教学内容带传动实验的目的和意义带传动实验的基本方法带传动实践操作步骤14.3 教学方法采用实验法进行带传动实验操作通过实践操作法讲解带传动实践操作步骤14.4 教学活动讲解带传动实验的目的和意义进行带传动实验操作讲解带传动实践操作步骤14.5 教学评价实践操作:学生能正确进行带传动实践操作第十五章:带传动的前景与挑战15.1 教学目标让学生了解带传动技术的前景使学生掌握带传动技术面临的挑战15.2 教学内容带传动技术的前景带传动技术面临的挑战应对带传动技术挑战的策略15.3 教学方法采用讲授法介绍带传动技术的前景通过案例分析法讲解带传动技术面临的挑战15.4 教学活动复习带传动的基本概念和工作原理讲解带传动技术的前景案例分析带传动技术面临的挑战15.5 教学评价课堂问答:学生能准确回答带传动技术的前景案例分析:学生能分析带传动技术面临的挑战重点和难点解析本教案主要围绕带传动机械基础展开,涵盖了带传动的基本概念、分类和特点,弹性滑动与磨损,张力与松紧控制,疲劳与寿命,选用与维护,效率与损失,安装与调整,故障诊断与维修,设计与计算,应用案例分析,创新与发展,安全运行与故障预防,经济性与环保性,实验与实践,前景与挑战等多个方面。
带传动机械基础电子教案
一、教案基本信息1. 教案名称:带传动机械基础电子教案2. 适用课程:机械原理、机械设计、传动系统等课程3. 适用年级:本科或高职4. 学时安排:每章4学时,共20学时5. 教学目标:使学生了解带传动的基本原理、类型、应用及其设计计算方法。
二、教学内容与重点1. 第一章:带传动概述带传动的定义、分类及特点带传动的组成部件带传动的主要参数2. 第二章:带传动的弹性滑动与磨损带传动的弹性滑动现象带传动磨损的原因及防止方法带传动的使用寿命3. 第三章:带传动的张紧与导向带传动的张紧方式带传动的导向装置带传动张紧与导向的影响因素4. 第四章:带传动的设计与计算带传动的设计原则带传动的设计计算步骤带传动的设计计算实例5. 第五章:带传动的应用与维护带传动的应用领域带传动的选择与安装带传动的维护与故障处理三、教学方法与手段1. 采用多媒体教学,结合实物图片、动画和视频,生动展示带传动的工作原理和特点。
2. 利用仿真软件,进行带传动动态模拟,让学生更直观地了解带传动的工作过程。
3. 开展课堂讨论,引导学生思考带传动在实际工程中的应用和优缺点。
4. 布置课后习题,巩固所学知识,提高学生的实际应用能力。
四、教学评价1. 课堂互动:考察学生对带传动基本概念的理解和掌握程度。
2. 课后习题:检验学生对带传动设计和计算方法的掌握。
3. 课程设计:让学生运用所学知识解决实际问题,提高设计能力。
4. 期末考试:全面考察学生对带传动知识的掌握和运用能力。
五、教学资源1. 教材:推荐《机械设计基础》、《传动系统设计》等教材。
2. 多媒体课件:制作带传动原理、结构、应用等内容的课件。
3. 仿真软件:选用适合带传动教学的仿真软件。
4. 实物模型:展示带传动装置的实物模型,增强学生的直观感受。
5. 网络资源:搜集相关视频、动画、论文等资料,丰富教学内容。
六、第六章:带传动的效率与损耗带传动效率的定义及影响因素带传动损耗的类型及其计算提高带传动效率的方法和途径七、第七章:带传动的动态特性带传动系统的固有振动特性带传动过程中的冲击和振动带传动动态特性的影响因素及改善方法八、第八章:带传动的同步性与调节带传动同步性的概念及条件带传动同步性的实现方法带传动同步性的调节与控制九、第九章:非圆形带传动非圆形带传动的类型及其特点非圆形带传动的设计与计算非圆形带传动在实际应用中的优势和局限性十、第十章:带传动的最新发展趋势带传动技术的创新与发展带传动在新能源、高端制造等领域的应用带传动未来发展的挑战与机遇六、教学内容与重点1. 第六章:带传动的效率与损耗分析带传动效率的定义及影响因素,理解带传动在工作过程中能量的转换和损耗。
带传动教学设计方案
一、教学目标1. 知识目标:(1)了解带传动的原理、类型、特点和应用;(2)掌握带传动的张紧、安装和维护方法;(3)了解带传动的传动比、效率、使用寿命等参数。
2. 能力目标:(1)培养学生分析、解决问题的能力;(2)提高学生的动手实践能力;(3)增强学生的创新意识和团队合作精神。
3. 情感目标:(1)激发学生对机械传动的兴趣;(2)培养学生严谨、求实的科学态度;(3)提高学生的环保意识。
二、教学内容1. 带传动的原理和类型;2. 带传动的张紧、安装和维护;3. 带传动的传动比、效率、使用寿命;4. 带传动的应用实例。
三、教学方法1. 讲授法:讲解带传动的原理、类型、特点和应用;2. 案例分析法:分析带传动的实际应用案例,提高学生的分析能力;3. 实验法:通过实验操作,让学生掌握带传动的张紧、安装和维护方法;4. 小组讨论法:分组讨论带传动的相关问题,提高学生的团队合作能力;5. 课堂提问法:针对教学内容,提出问题,引导学生思考和回答。
四、教学过程1. 导入新课:通过图片、视频等形式,让学生初步了解带传动,激发学习兴趣。
2. 讲解带传动的原理和类型,让学生掌握相关知识。
3. 通过案例分析,让学生了解带传动的实际应用,提高分析能力。
4. 实验环节:让学生动手操作,掌握带传动的张紧、安装和维护方法。
5. 小组讨论:分组讨论带传动的相关问题,提高学生的团队合作能力。
6. 总结与反思:回顾本节课所学内容,总结带传动的原理、特点和应用。
五、教学评价1. 课堂表现:观察学生在课堂上的参与程度、回答问题的准确性;2. 实验操作:评估学生在实验环节的操作技能和问题解决能力;3. 小组讨论:评价学生在小组讨论中的表现,包括团队合作、问题解决等方面;4. 课后作业:检查学生对本节课所学知识的掌握程度。
六、教学资源1. 教材:《机械设计基础》;2. 教学课件:制作带传动教学课件,包括原理、类型、应用等;3. 实验器材:准备带传动实验器材,如带轮、张紧装置等;4. 网络资源:利用网络资源,拓展带传动的相关知识。
机械基础 教案 模块四 简单机械传动
四.直齿圆柱齿轮的参数及几何尺寸的计算
1.主要参数
齿数z、压力角a、模数m是渐开线直齿圆柱齿轮几何尺寸计算的主要参数。
2.标准直齿圆柱齿轮基本参数及计算公式
3.标准直齿圆柱齿轮基本参数的计算
五.齿轮的材料、结构和加工方法
1.齿轮的常用材料
2.齿轮的结构
3.齿轮的加工方法
六.齿轮传动常见失效形式
齿轮传动的失效主要发生在轮齿上,常见的失效形式有:齿面磨损、齿面点蚀、齿面胶合、轮齿折断、齿面塑性变形等。
3.链传动的特点及应用
(1)工作可靠,结构紧凑,过载能力强,传递功率可达100KW。
(2)作用在轴上的压力小,传动效率在98%以上。
(3)不会产生弹性滑动和打滑现象,平均传动比准确,适用于较远距离的传动。
(4)能在高温、多尘、潮湿、油污等恶劣环境下工作。
(5)仅能用于两平行轴间的传动,安装维护要求较高,制造成本较高。
二、螺旋传动的分类
1.按用途分
螺旋传动按照用途可分为传力螺旋、传导螺旋和调整螺旋三种类型。
2.按摩擦状态分
螺旋传动按照螺旋副间的摩擦状态可分为滑动螺旋传动、滚动螺旋传动和静压螺旋传动三种类型。
三、滑动螺旋传动
1.普通螺旋传动
普通螺旋传动是由螺杆和螺母组成的简单螺旋副。
2.差动螺旋传动
差动螺旋传动是由两个螺旋副组成的,使活动螺母与螺杆产生差动(即不一致)的螺旋传动。
归
纳
小
结
一、螺旋传动概述
二、螺旋传动的分类
三、滑动螺旋传动的含义
带传动教学案
带传动教学案
教师:宗玉娟班级:12301 日期:2013.10.25
一、教学目标
1、了解带传动的工作原理、特点、类型和应用。
2、了解V带的结构和标准。
3、了解V带轮的材料和结构。
二、教学重点和难点
带传动的工作原理、特点、类型和应用。
三、教学过程
1、学习导入:播放一段生活中一些机械工作时的视频,问:你能举出我们实际生活中其它带传动的应用实例么?
2、新课内容
任务一:带传动的组成机构,工作原理、特点、类型和应用。
(1)、带传动的组成机构
通过观察带传动动画,思考带传动的基本组成有哪些?
(2)、带传动的工作原理
通过比较摩擦类带传动与啮合类带传动的工作原理来归纳带传动的工作原理。
(3)、带传动的类型、特点、应用
按传动带的截面结构分,带传动可分为几类?分析它们各自的工作特点是什么?用在哪些场合?
(4)、补充其他新型带传动。
任务二:V带的结构和标准。
(1)、V带的结构
V带是没有接头环形带,由、、和组成。
(2)、V带的标准
标记:型号+基准长度+标准号
分析:B1760 GB11544-1997
*V带的型号共7种,截面尺寸依次增大,传递功率也越大。
任务三:V带轮
(1)、V带轮结构
通过图片观察,学生归纳V带轮由哪几个部分组成?
(2)、V带轮材料
选材原则:按带轮的圆周速度来选择。
V大于25m/s,材料选用。
V小于25m/s,材料选用。
小功率低速转动,材料选用。
本课小节:
课后作业:
思考:同等条件下,V带传动为什么要比平带传动效率高?。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
教研室审批:日期::系部审批:日期:
教学内容和过程教法与学法
§ 1-1带传动的组成、原理和类型
组织教学
1、点名:了解学生的到校情况,以便为没有来上课的同学补课
2、提问(1)、;运动副概念
(2)、运动副分那几类型
(3)、运动副的应用特点
(4)、低副和高副机构概念
导入新课
通过绪论的学习使我们了解到了一台机器的工作所需要的传动形式是不同,那他们都有那些传动呢今天我们就来先讲带传动
一、带传动的组成、原理
1、???带传动的组成
如图所示,带传动一般是由主动轮1、从动轮2、紧套在两轮上的传动带3及机架组成。
2、带传动的工作原理
带传动是利用张紧在带轮上的传动带与带轮的摩擦或啮合来传递
运动和动力的
即:当原动机驱动主动带轮转动时,由于带与带轮之间摩擦力的作用,是从动带轮一起转动,从而实现运动的动力的传递。
3、带的传动比i12
①、定义:机构中主动轮转速为n1与从动轮转速为n2的比值称为机构的传动比。
②、公式传动比则为
i12=n1/n2
式中,n1、n2分别为主动轮、从动轮的转速(r/min)。
二、带传动类型
•根据工作原理不同分:
摩擦型带传动和啮合型带传动
1、摩擦型带传动
•:靠传动带与带轮间的摩擦力实现传动,即:当主动轮转动时,由于带和带轮间的摩擦力,便拖动从动轮一起转动,并传递动力如:圆提问法讲授法
带传动、平带传动、V带传动等;
(1)、圆带传动:
•横截面为圆形。
只用于小功率传动
例如家用缝纫机
(2)平带:?
平带的截面形状为矩形,内表面为工作面。
结构简单,带轮也容易制造,
在传动中心距较大的场合应用较多
(3)V带传动:
V带:应用最广的带传动,在同样的张紧力下,V带传动较平带传动能产生更大的摩擦力。
种类:
普通V带传动、窄V带传动、多楔带)、
1)普通V带
截面形状为梯形,两侧面为工作表面。
2)、窄V带传动和宽带传动
3)、多楔带:
它是在平带基体上由多根V带组成的传动带。
可传递很大的功它是在平带基体上由多根V带组成的传动带。
可传递很大的功率。
多楔
带传动兼有平带传动和V带传动的优点,柔韧性好、摩擦力大,主要用
于传递大功率而结构要求紧凑的场合。
摩擦型带传动的特点
在过载时带在带轮上的打滑,可防止损坏其他件,起安全保护作用。
但
不能保证准确的传动比
应用最广
(2)、啮合型带传动?
靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动,即当主动轮转
动时,由于带和带轮间的啮合,便拖动从动轮一起转动,并传递动力
如同步带传动兼有带传动和齿轮传动的优点吸振、 i 准确,在汽车、
打印机中广泛应用。
同步带传动
啮合型带传动的特点:
可以保证准确的传动比,实现同步传动即:无滑动,能保证固定的传动比;
带的柔韧性好,所用带轮直径可较小;传递功率大。
用于要求传动平稳,传动
精度较高的场合.(强力层为钢丝绳,变形小;带轮为渐开线齿形)
启发式。
