带电粒子在电场和磁场中的运动解读
带电粒子在电场或磁场中的运动
通过特定设计的磁场结构，可以将带电粒子约束在某一特定区域内，实现带电粒子的稳定运动。
04
带电粒子在复合场中的运动
电场与磁场的相互作用
电场与磁场相互垂直
当电场与磁场相互垂直时，带电粒子在复合场中的运动轨迹为圆 周或螺旋线。
电场与磁场同向平行
当电场与磁场同向平行时，带电粒子在复合场中的运动轨迹为直线 或抛物线。
拓展应用领域
目前带电粒子在电场或磁场中的运动主要应用于 科研和工业生产，未来可以拓展其在环保、医疗 等领域的应用。
THANKS感谢观看将带电粒子注入固体材料 中，改变材料的性质，用 于半导体制造、表面改性 等领域。
未来研究方向与挑战
1 2 3
探索更高能量粒子的运动规律
随着科技的发展，需要研究更高能量粒子的运动 规律，以推动相关领域的研究进展。
实现更精确的粒子控制
目前粒子控制技术还存在一定的局限性，未来需 要探索更精确的粒子控制方法，提高相关设备的 性能。
粒子运动的能量守恒
带电粒子在电场或磁场中的运动过程中，其动能和势能之 间相互转化，总能量保持守恒。
在科技领域的应用前景
粒子加速器
利用电场加速带电粒子， 提高粒子的能量，用于核 物理、高能物理等领域的 研究。
电子显微镜
利用磁场约束和引导电子， 提高成像的分辨率，广泛 应用于生物学、医学等领 域。
离子注入技术
复合场中的粒子加速器
直线加速器
通过逐步增加电场强度，使带电粒子在 电场中不断加速，最终获得高能量。
VS
回旋加速器
利用磁场和电场的共同作用，使带电粒子 在环形轨道中不断加速，最终获得高能量 。
05
带电粒子运动的实验观察与验证
总结带电粒子在电场磁场中的运动问题分析
动量定理在电磁场中的应用
动量定理是描述物体动量化的规律，在电磁场中，带电粒子受到电场力和洛伦兹 力的作用，通过分析这两个力的冲量关系，可以确定粒子的动量变化。
当带电粒子在电场中运动时，电场力对粒子做功，通过动量定理可以求出粒子的速 度变化。
详细描述
当带电粒子以一定速度垂直射入电场时，由于受到恒定的电场力作用，粒子将偏离原来的直线运动轨迹并做类平 抛运动。其偏转角度和偏转量的大小取决于粒子的质量和初速度以及电场强度。
02
带电粒子在磁场中的运动
匀强磁场中带电粒子的匀速圆周运动
总结词
在均匀磁场中，带电粒子受到洛伦兹 力作用，将做匀速圆周运动。
非匀强电场中带电粒子的运动
总结词
在非匀强电场中，带电粒子受到的电场力是变化的，运动轨迹一般为曲线。
详细描述
带电粒子在非匀强电场中受到的电场力是变化的，根据牛顿第二定律，粒子的 加速度也在变化。因此，带电粒子的运动轨迹一般为曲线，如抛物线、圆弧等。
带电粒子在电场中的偏转
总结词
带电粒子以一定速度垂直射入电场时，将发生偏转并做类平抛运动。
03
带电粒子在复合场中的运动
匀强电场与匀强磁场复合场中带电粒子的运动
要点一
总结词
要点二
详细描述
在匀强电场与匀强磁场复合场中，带电粒子会受到电场力 和洛伦兹力的作用，运动轨迹为复杂的曲线。
带电粒子在复合场中的运动取决于电场力和洛伦兹力的平 衡状态。当电场力和洛伦兹力的方向相同时，粒子将做加 速运动；当电场力和洛伦兹力的方向相反时，粒子将做减 速运动。在某些情况下，带电粒子可能沿着复合场的边界 做圆周运动或螺旋运动。
(完整版)高考物理带电粒子在磁场中的运动解析归纳
难点之九：带电粒子在磁场中的运动一、难点突破策略（一）明确带电粒子在磁场中的受力特点1. 产生洛伦兹力的条件：①电荷对磁场有相对运动．磁场对与其相对静止的电荷不会产生洛伦兹力作用．②电荷的运动速度方向与磁场方向不平行． 2. 洛伦兹力大小：当电荷运动方向与磁场方向平行时，洛伦兹力f=0；当电荷运动方向与磁场方向垂直时，洛伦兹力最大，f=qυB ；当电荷运动方向与磁场方向有夹角θ时，洛伦兹力f= qυB ·sin θ3. 洛伦兹力的方向：洛伦兹力方向用左手定则判断 4. 洛伦兹力不做功．（二）明确带电粒子在匀强磁场中的运动规律带电粒子在只受洛伦兹力作用的条件下：1. 若带电粒子沿磁场方向射入磁场，即粒子速度方向与磁场方向平行，θ＝0°或180°时，带电粒子粒子在磁场中以速度υ做匀速直线运动．2. 若带电粒子的速度方向与匀强磁场方向垂直，即θ＝90°时，带电粒子在匀强磁场中以入射速度υ做匀速圆周运动．①向心力由洛伦兹力提供：R v mqvB 2=②轨道半径公式：qBmvR =③周期：qB m 2v R 2T π=π=，可见T 只与q m有关，与v 、R 无关。
（三）充分运用数学知识（尤其是几何中的圆知识，切线、弦、相交、相切、磁场的圆、轨迹的圆）构建粒子运动的物理学模型，归纳带电粒子在磁场中的题目类型，总结得出求解此类问题的一般方法与规律。
1. “带电粒子在匀强磁场中的圆周运动”的基本型问题（1）定圆心、定半径、定转过的圆心角是解决这类问题的前提。
确定半径和给定的几何量之间的关系是解题的基础，有时需要建立运动时间t 和转过的圆心角α之间的关系（T 2t T 360t πα=α=或）作为辅助。
圆心的确定，通常有以下两种方法。
① 已知入射方向和出射方向时，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心（如图9-1中P 为入射点，M 为出射点）。
带电粒子在电磁场中的运动重点内容解读
带电粒子在电磁场中的运动重点内容解读孝感三中陈继芳带电粒子在电磁场中运动是高中物理中研究的重点之一，也是高考命题重点之一。
近几年高考题中的压轴题都是这类题型；高考对带电粒子在电磁场中运动的考查每年每份试卷都有2个以上的题，分值占总分的12~20%。
高考对带电粒子在电磁场中运动的考查涉及的知识点主要是：电场力、电势差、洛伦兹力、带电粒子在电场中的加速和类平抛运动、带电粒子在磁场中的匀速圆周运动等。
核心考点一、带电粒子在电场中加速、在匀强电场中的类平抛运动与磁场中的圆周运动【核心考点解读】带电粒子在电场中的类平抛运动可按照运动分解把带电粒子的运动分解为垂直电场方向的匀速直线运动和沿电场方向的匀变速直线运动。
带电粒子在电场中加速利用动能定理列方程解答，在磁场中的匀速圆周运动可依据洛仑兹力提供向心力列方程解答。
题1如图所示，一带电微粒质量为m=2．0×10-11kg、电荷量q=+1.0×10-5C，从静止开始经电压为U1=100V的电场加速后，水平进入两平行金属板间的偏转电场中，微粒射出电场时的偏转角θ=60°，并接着沿半径方向进入一个垂直纸面向外的圆形匀强磁场区域，微粒射出磁场时的偏转角也为θ=60°。
已知偏转电场中金属板长L=23cm，圆形匀强磁场的半径R=103cm，重力忽略不计。
求：（1）带电微粒经U1=100V的电场加速后的速率；（2）两金属板间偏转电场的电场强度E；（3）匀强磁场的磁感应强度的大小。
解析：略【名师点评】此题通过带电粒子在电场中加速、在匀强电场中的类平抛运动与磁场中的圆周运动，综合考查对动能定理、平抛运动规律迁移、电场力、速度分解与合成，洛伦兹力、牛顿第二定律、圆周运动等知识的掌握情况。
题2.如图所示，MN 是相距为d 的两平行金属板，O 、O '为两金属板中心处正对的两个小孔，N 板的右侧空间有磁感应强度大小均为B 且方向相反的两匀强磁场区，图中虚线CD 为两磁场的分界线，CD 线与N 板的距离也为d.在磁场区内适当位置放置一平行磁场方向的薄挡板PQ ，并使之与O 、O '连线处于同一平面内．现将电动势为E 的直流电源的正负极按图示接法接到两金属板上，有O 点静止释放的带电粒子（重力不计）经MN 板间的电场加速后进入磁场区，最后恰好垂直撞上挡板PQ 而停止运动。
带电粒子在电场和磁场中所受的力解读
特点：不对运动电荷做功。不改变 v0大小，只改变 v0 方向。即不改变带电粒子的速率和动能。 轨迹: 匀速率圆周运动，速率仍为
v0
回旋半径R:带电粒子作圆周运动的半径。
由牛顿第二定律： qv B mv 0
2 0
R
回旋半径
m v0 R q B
回旋周期T:带电粒子运行一周所需要的时间。 2 R 2 m T v0 qB 回旋频率f:单位时间内带电粒子运行的圈数。
当年用它发现了氯和汞的同位素，以后几年内 又发现了许多种同位素，特别是一些非放射性的同 位素。
阿斯顿于1922年获诺贝尔化学奖。 工作 原理 正离子经过狭缝Sl和S2之后，进入速度选 择器；由S3射出，进入另一磁场，作匀速 圆周运动到达照相底片。
p
滤速器
qE qvB
vE B
F Fe 速度选择器 m B 照相底片 A x s3 B
等螺距螺旋线运动 R mv qB mv0 sin qB 2m h Tv// v0 cos qB
三、带电粒子在电场和磁场中的运动
质谱仪(P155)
～就是用物理方法分析同位素的仪器。
英国实验化学家和物理学家阿斯顿(F.W.Aston， 1877-1945)在1919年创制的。
Fm qv B
Fm 0
匀速圆周运动 匀速直线运动
d
其合运动为螺旋线运动。
螺距
螺旋线的半径为 R mv mv sin qB qB
～与垂直于磁场的速度分量成正比。 粒子的回旋周期 2 R 2 R 2 m T v v sin qB ～与速度、半径无关。
磁场中的电流与电荷的运动规律
磁场中的电流与电荷的运动规律在磁场中，电流和电荷的运动规律是一项重要的物理学研究课题。
磁场对电流和电荷具有一定的影响，它们的运动状态与磁场的强弱、方向等因素息息相关。
下面将从电流和电荷的角度分别阐述它们在磁场中的运动规律。
一、电流在磁场中的运动规律电流是由带电粒子的有序运动形成的，而带电粒子在磁场中的运动受到磁力的作用。
具体来说，当电流通过一根导线时，导线中的电子将受到磁场力的作用而受到偏转。
根据右手定则，当右手拇指指向电流的流向方向时，四指的弯曲方向则表示电子在磁场中受到的偏转方向。
这意味着电流方向与磁场方向之间存在一定的关系。
根据洛伦兹力的原理，电流在磁场中受到的力可以表示为 F = BIL，其中F为电流受到的磁场力，B为磁场的磁感应强度，I为电流的大小，L为电流段的长度。
由此可见，电流在磁场中的受力与电流的大小和磁场的强弱相关。
根据上述运动规律，电流在强磁场中会受到较大的偏转力，而在弱磁场中则受到较小的偏转力。
此外，当电流方向与磁场方向垂直时，电流将不受到磁场力的作用，而当电流方向与磁场方向平行时，电流将受到最大的磁场力。
二、电荷在磁场中的运动规律除了电流，单个带电粒子即电荷在磁场中的运动规律也备受关注。
电荷运动受到的磁场力与电流类似，但存在一些细微的差异。
根据洛伦兹力的原理，电荷在磁场中受到的力可以表示为 F = qvB，其中F为电荷受到的磁场力，q为电荷的大小，v为电荷的速度，B为磁场的磁感应强度。
电荷是否受到磁力的作用与电荷的速度方向以及磁场方向之间的夹角有关。
当电荷的速度方向与磁场方向垂直时，电荷将受到最大的磁场力，此时磁力将导致电荷绕磁场弯曲运动；而当电荷的速度方向与磁场方向平行时，电荷将不受到磁场力的作用，继续直线运动。
根据上述运动规律，可以得出结论：电荷在强磁场中受到的磁力更大，导致其运动轨迹更弯曲；而在弱磁场中，电荷的磁场力较小，运动轨迹相对较直。
此外，电荷的运动速度越快，受到的磁场力越大，轨迹越弯曲。
带点粒子在周期性变化的电场磁场中的运动规律
带点例子在周期性的电场，磁场中的运动带电粒子在交变电场或磁场中运动的情况较复杂，运动情况不仅取决于场的变化规律，还与粒子进入场的的时候的时刻有关，一定要从粒子的受力情况着手，分析出粒子在不同时间间隔内的运动情况，若交变电压的变化周期远大于粒子穿越电场的时间，那么粒子在穿越电场的过程中，可看做匀强电场。
注意：空间存在的电场或磁场是随时间周期性变化的，一般呈现“矩形波”的特点。
交替变化的电场及磁场会使带电粒子顺次经过不同特点的电场，磁场或叠加的场，从而表现出多过程现象，其特点较为隐蔽。
（1）仔细确定各场的变化特点及相应时间，其变化周期一般与粒子在磁场中的运动周期关联。
（2）把粒子的运动过程用直观的草图进行分析。
如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L的平行金属极板MN和PQ两极板中心各有一小孔S<!、S2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U0,周期为T0。
在t 0时刻将一个质量为m、电量为q （q0 ）的粒子由S i静止释放，粒子在电场力的作用（不计粒子重力，不考下向右运动，在t 0时刻通过S2垂直于边界进入右侧磁场区。
2虑极板外的电场）（1）求粒子到达S2时德速度大小v和极板距离d。
（2）为使粒子不与极板相撞，求磁感应强度的大小应满足的条件。
（3）若已保证了粒子未与极板相撞，为使粒子在t 3T0时刻再次到达S2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感强度的大小如图甲所示，一对平行放置的金属板M、N的中心各有一小孔P、Q, PQ的连线垂直于金属板，两板间距为d o（1）如果在板M、N之间加上垂直于纸面方向的磁场，磁感应强度随时间变化如图乙所示。
T=0时刻，质量为m、电量为一q的粒子沿PQ方向以速度O u射入磁场，正好垂直于N板从Q孔射出磁场。
已知粒子在磁场中做匀速圆周运动的时间恰为一个周期，且与磁感应强度变化的周期相同，求O u的大小。
带电粒子在电场磁场中的运动分析解读
重点、难点分析1．带电粒子和质点在三场中运动时，所受重力、电场力和洛仑兹力的特点．2．带电粒子和质点在三场中运动时，重力、电场力和洛仑兹力做功的特点以及能量变化的特点．3．对复杂运动过程的分析，以及如何从实际问题中建立物理模型．一、带电粒子在电场和磁场中运动1．带电粒子通常指电子、质子、氚核和α粒子等微观粒子，一般可不计重力．2．处理带电粒子在电场和磁场中运动问题的方法．（1）带电粒子在匀强电场和匀强磁场共存区域内运动时，往往既要受到电场力作用，又要受到洛仑兹力作用．这两个力的特点是，电场力是恒力，而洛仑兹力的大小、方向随速度变化．若二力平衡，则粒子做匀速直线运动．若二力不平衡，则带电粒子所受合外力不可能为恒力，因此带电粒子将做复杂曲线运动．解决粒子做复杂曲线运动问题时，必须用动能定理或能量关系处理．这里要抓住场力做功和能量变化的特点，即电场力做功与电势能变化的特点，以及洛仑兹力永远不做功．（2）若匀强电场和匀强磁场是分开的独立的区域，则带电粒子在其中运动时，分别遵守在电场和磁场中运动规律运动，处理这类问题时要注意分阶段求解．[例1]空间存在相互垂直的匀强电场E和匀强磁场B，其方向如图3-7-1所示．一带电粒子+q以初速度v0垂直于电场和磁场射入，则粒子在场中的运动情况可能是A．沿初速度方向做匀速运动B．在纸平面内沿逆时针方向做匀速圆周运动C．在纸平面内做轨迹向下弯曲的匀变速曲线运动D．初始一段在纸平面内做轨迹向上（或向下）弯曲的非匀变速曲线运动问题：1．应根据哪些物理量的关系来判定粒子的运动情况？2．分析粒子的受力及其特点．判断选择并说明理由．3．若欲使带电粒子在此合场中做匀速运动，对该粒子的电性、带电量多少、质量大小、入射初速度大小有无限制？分析：粒子在场中要受到电场力和洛仑兹力作用．其中电场力为方向竖直向下的恒力；洛仑兹力方向与速度方向垂直且在垂直磁场的纸面内，初态时其方向为竖直向上，随速度大小和方向的变化，洛仑兹力也发生变化．若初态时，电场力和洛仑兹力相等，即qE=Bqv0，则粒子所受合外力为零，粒子做匀速运动．若初态时，电场力和洛仑兹力不相等，则粒子所受合外力不为零，方向与初速度方向垂直（竖直向上或竖直向下），粒子必做曲线运动．比如粒子向下偏转，其速度方向变化，所受洛仑兹力方向改变；同时电场力做正功，粒子动能增加，速度增大，洛仑兹力大小也变化．此时粒子所受合外力大小、方向均变化，则粒子所做曲线运动为非匀变速曲线运动．解：选项A、D正确．讨论与小结：1．判断带电粒子在电场和磁场共存区域内的运动形式，要根据其所受合外力的情况和合外力方向与初速度方向的关系来确定．2．若带电粒子在该合场中做匀速运动，根据qE=Bqv0可知，只要入射粒子的初速度v0=E/B，就可以做匀速运动．与粒子的电性、带电量的多少、质量的大小无关．这一点很重要，很多电学仪器的工作原理都涉及到这方面知识，比如离子速度选择器、质谱仪、电磁流量计等．[例2]如图3-7-2所示为一电磁流量计的示意图，截面为正方形的非磁性管，其边长为d，内有导电液体流动，在垂直液体流动方向加一指向纸里的匀强磁场，磁感应强度为B．现测得液体a、b两点间的电势差为U，求管内导电液体的流量Q为多少？问题：1．液体中的离子在磁场中怎样运动；为什么液体a、b两点间存在电势差？2．简述电磁流量计的工作原理．分析：流量是指单位时间内流过某一横截面的液体的体积．导电液体是指液体内含有正、负离子．在匀强磁场中，导电液体内的正、负离子在洛仑兹力作用下分别向下、上偏转，使管中上部聚积负电荷，下部聚积正电荷．从而在管内建立起一个方向向上的匀强电场，其场强随聚积电荷的增高而加强．后面流入的离子同时受到方向相反的洛仑兹力和电场力作用．当电场增强到使离子所受二力平衡时，此后的离子不再偏移，管上、下聚积电荷不再增加a、b两点电势差达到稳定值U，可以计算出流量Q．解：设液体中离子的带电量为q，因为[例3]如图3-7-3所示，两块平行放置的金属板，上板带正电，下板带等量负电．在两板间有一垂直纸面向里的匀强磁场．一电子从两板左侧以速度v0沿金属板方向射入，当两板间磁场的磁感应强度为B1时，电子从a点射出两板，射出时的速度为2v．当两板间磁场的磁感应强度变子从b点射出时的速率．问题：1．依据力和运动关系，分析电子在合场中为什么会偏转，电子所做的运动是匀变速曲线运动吗？2．因为电子所做运动为非匀变速曲线运动，无法用牛顿运动定律解决，应该考虑用什么方法解决？3．若用动能定理解决，则各场力做功有什么特点？若用能量守恒定律解决，各场的能量有什么特点？分析：电子在合场中受到电场力和洛仑兹力，初态时电子所受二力不平衡，电子将发生偏转．因为洛仑兹力的大小、方向均变化，电子所受合力为变力，做非匀变速曲线运动．若用动能定理处理问题，则需知：电场力做功与路径无关，与带电量和初、末两位置的电势差有关．洛仑兹力永远不做功．若用能量守恒定律处理问题，则需知：电子在磁场中只有动能，没有势能；电子在电场中不仅有动能，而且还有势能，因此要规定零电势面．解一：设aO两点电势差为U，电子电量为e，质量m．依据动能定理可知：解二：设O点所在等势面为零电势面，其余同上．依据能量守恒定律可知：电子从a点射出，其守恒方程为：电子从b点射出，其守恒方程为：小结：1．处理带电粒子在电场和磁场共存区域内运动的另一种方法是应用动能定量，或能量守恒定律．2．应用动能定理时要注意，洛仑兹力永远不做功；应用能量守恒定律时注意，若只有电场力做功，粒子的动能加电势能总和不变，计算时需设定零电势面，同时注意电势能的正、负．[例4]如图3-7-4所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B，在X轴下方有沿y轴负方向的匀强电场，场强为E．一质量为m，电量为-q的粒子从坐标原点O沿着y轴正方向射出．射出之后，第三次到达X轴时，它与点O的距离为L．求此粒子射出时的速度V和运动的总路程（重力不计）．问题：带电粒子在电场和磁场中分别做什么运动？你能画出它的轨迹示意图吗？分析：本题与前两个例题不同，它的电场和磁场区域是分开的．带电粒子在x轴上方运动只受洛仑兹力作用，做匀速圆周运动，又因为x轴是磁场的边界，粒子入射速度方向与磁场垂直，所以粒子的轨迹为半圆．带电粒子在x轴下方运动只受电场力作用，速度方向与力在一条直线上，粒子做匀变速直线运动．即当粒子从磁场中以速度v垂直于x轴向下射出时，因电场力作用先匀减速到0，再反向加速至v，并垂直射入磁场（粒子在电场中做类平抛运动）．因为只要求讨论到粒子第三次到达x轴，所以粒子运动轨迹如图3-7-5所示．解：如图所示，有L=4R设粒子进入电场做减速运动的最大路程为l，加速度为a，则由前面分析知，粒子运动的总路程为S=2rR+2l小结：本题带电粒子的运动比较复杂，要根据粒子运动形式的不同分阶段处理．这是解决同类问题常用的方法．在动笔计算之前，一定要依据力和运动关系认真分析运动规律，分阶段后再个个击破．二、带电质点在电场和磁场中运动1．带电质点是指重力不能忽略，但又可视为质点的带电体．2．处理带电质点在匀强电场和匀强磁场中运动问题的方法（1）讨论带电质点在复合场中运动问题时，要先弄清重力、电场力、洛仑兹力的特点．根据质点受力情况和初速度情况判定运动形式．请学生回答（2）讨论带电质点在复合场中运动问题时，还须清楚重力、电场力做功和重力势能、电势能变化关系．注意洛仑兹力不做功的特点．若带电质点只受场力作用，则它具有的动能、重力势能和电势能总和不变．请学生回答．[例5]如图3-7-6所示，在匀强电场和匀强磁场共存的区域内，场强E的方向竖直向下，磁感应强度B的方向垂直纸面向里．有三个带有等量同种电荷的油滴M、N、P在该区域中运动，其中M向有做匀速直线运动，N在竖直平面内做匀速圆周运动，P向左做匀速直线运动，不计空气阻力，则三个油滴的质量关系是A．m M＞m N＞m PB．m P＞m N＞m MC．m N＞m P＞m MD．m P＞m M＞m N问题：1．物体做匀速圆周运动的条件是什么？油滴N在场中的受力情况怎样？其电性如何？2．请对油滴P、M进行受力分析，并选出正确答案．分析：油滴在合场中要同时受到重力、电场力和洛图3-7-6仑兹力作用，其中重力、电场力是恒力，洛仑兹力随速度的变化而变化．若油滴N欲做匀速圆周运动，则其所受重力和电场力必然等大、反向，所受合力表现为洛仑兹力．这样才能满足合外力大小不变，方向时刻与速度方向垂直的运动条件．油滴一定带负电．三油滴的受力分析如图3-7-7所示．因它们所受的电场力和洛仑兹力大小分别相同，所以可知油滴P的质量最大，油滴M的质量最小．解：选项B正确．小结：1．若带电质点在三场共存区域内运动，一般会同时受到重力、电场力、洛仑兹力作用，若电场和磁场又为匀强场，则重力、电场力为恒力，洛仑兹力与速度有关，可为恒力也可为变力．2．若电场和磁场均是匀强场，且带电质点仅受三场力作用．则：（1）若重力与电场力等大、反向，初速度为零，带电质点必静止不动．（2）若重力与电场力等大、反向，初速度不为零，带电质点必做匀速圆周运动，洛仑兹力提供向心力．（3）若初速度不为零，且三力合力为零，带电质点必做匀速直线运动．（4）若初速度不为零，初态洛仑兹力与重力（或电场力）等大、反向，合外力不为零，带电质点必做复杂曲线运动．[例6]如图3-7-8所示，在xOy平面内，有场强E=12N/C，方向沿x轴正方向的匀强电场和磁感应强度大小为B=2T、方向垂直xOy平面指向纸里的匀强磁场．一个质量m=4×10-5kg，电量q=2.5×10-5C带正电的微粒，在xOy平面内做匀速直线运动，运动到原点O时，撤去磁场，经一段时间后，带电微粒运动到了x轴上的P点．求：（1）P 点到原点O的距离；（2）带电微粒由原点O运动到P点的时间．问题：1．微粒运动到O点之前都受到哪些力的作用？在这段时间内微粒为什么能做匀速直线运动？2．微粒运动到O点之后都受到哪些力的作用？在这段时间内微粒做什么运动？说明原因．分析：（1）微粒运动到O点之前要受到重力、电场力和洛仑兹力作用，如图3-7-9所示．在这段时间内微粒做匀速直线运动，说明三力合力为零．由此可得出微粒运动到O点时速度的大小和方向．（2）微粒运动到O点之后，撤去磁场，微粒只受到重力、电场力作用，其合力为一恒力，与初速度有一夹角，因此微粒将做匀变速曲线运动，如图3-7-9所示．可利用运动合成和分解的方法去求解．解：因为mg=4×10-4NF=Eq=3×1O-4N（Bqv）2=（Eq）2+（mg）2所以 v=10m/s所以θ=37°因为重力和电场力的合力是恒力，且方向与微粒在O点的速度方向垂直，所以微粒在后一段时间内的运动为类平抛运动．可沿初速度方向和合力方向进行分解．设沿初速度方向的位移为s1，沿合力方向的位移为s2，则因为s l=vt所以 P点到原点O的距离为15m； O点到P点运动时间为1. 2s．[例7]如图3-7-10所示，一对竖直放置的平行金属板长为L，板间距离为d，接在电压为U的电源上，板间有一与电场方向垂直的匀强磁场，磁场方向垂直纸面向里，磁感强度为B，有一质量为m，带电量为+q的油滴，从离平行板上端h高处由静止开始自由下落，由两板正中央P点处进入电场和磁场空间，油滴在P点所受电场力和磁场力恰好平衡，最后油滴从一块极板的边缘D处离开电场和磁场空间．求：（1）h=？（2）油滴在D点时的速度大小？问题：油滴的运动可分为几个阶段？每个阶段油滴做什么运动？每个阶段应该用什么方法来求解？分析：油滴的运动可分为两个阶段：从静止始至P点，油滴做自由落体运动；油滴进入P点以后，要受到重力、电场力和洛仑兹力作用，且合力不为零，由前面的小结知，油滴将做复杂曲线运动并从D点离开．第一个阶段的运动，可以用牛顿运动定律和运动学公式求解，也可以用能量关系求解．第二个阶段的运动只能依据能量关系求解，即重力、电场力做功之和等于油滴动能变化．或油滴具有的重力势能、电势能、动能总和不变．当然这一能量关系对整个运动过程也适用．解：（1）对第一个运动过程，依据动能定理和在P点的受力情况可知：（2）对整个运动过程，依据动能定理可知：小结：由例6、例7可以看出，处理带电质点在三场中运动的问题，首先应该对质点进行受力分析，依据力和运动的关系确定运动的形式．若质点做匀变速运动，往往既可以用牛顿运动定律和运动学公式求解，也可以用能量关系求解．若质点做非匀变速运动，往往需要用能量关系求解．应用能量关系求解时，要特别注意各力做功的特点以及重力、电场力做功分别与重力势能和电势能变化的关系．。
带电粒子在匀强电场和匀强磁场中的运动
带电粒子在匀强电场和匀强磁场中的运动1. 引言带电粒子在外加电场和磁场的作用下，会受到力的作用而发生运动。
本文将详细讨论带电粒子在匀强电场和匀强磁场中的运动规律。
2. 匀强电场中的运动在匀强电场中，带电粒子受到电场力的作用。
根据库仑定律，带电粒子所受力与其所处位置成正比，方向与电场方向相同或相反。
假设带电粒子的质量为m，带有单位正电荷q，所处位置为r，则其所受力可以表示为F = qE，其中E为电场强度。
根据牛顿第二定律 F = ma，将上式代入可以得到 ma = qE。
由于在匀强电场中，加速度是常量 a = qE/m。
因此，在匀强电场中，带电粒子的加速度与其质量无关。
根据基本物理公式 v = u + at （u为初速度），可以得到 v = u + (qE/m)t。
如果假设初始时刻t=0时，带电粒子具有初始速度v0，则可以得到 v = v0 +(qE/m)t。
这就是带电粒子在匀强电场中的速度公式。
3. 匀强磁场中的运动在匀强磁场中，带电粒子受到洛伦兹力的作用。
洛伦兹力的大小与带电粒子的电荷量、速度以及磁场强度之间有关。
根据洛伦兹力公式 F = q(v × B)，其中v为带电粒子的速度，B为磁感应强度。
根据牛顿第二定律 F = ma，将上式代入可以得到ma = q(v × B)。
由于在匀强磁场中，加速度是常量a = q(v × B)/m。
因此，在匀强磁场中，带电粒子的加速度与其质量成反比。
当带电粒子初始时刻t=0时，其速度方向与磁场方向垂直，可以通过右手定则确定。
假设初始时刻t=0时，带电粒子具有初始速度v0，则可以得到 v = v0 +(q/m)(v0 × B)t。
这就是带电粒子在匀强磁场中的速度公式。
4. 匀强电场和匀强磁场共同作用下的运动当带电粒子同时处于匀强电场和匀强磁场中时，将同时受到电场力和磁场力的作用。
根据洛伦兹力公式F = q(E + v × B)，带电粒子所受合力为 F = q(E + v × B)。
物理专题三带电粒子在复合场(电场磁场)中的运动解读
物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。
⑴带电粒子在匀强电场中做类平抛运动。
这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。
⑵带电粒子在匀强磁场中做匀速圆周运动。
这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。
例1 右图是示波管内部构造示意图。
竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。
电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。
为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。
]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。
它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。
今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。
带电体在电磁场中的受力分析和运动分析解读
Uq
m Eq a ==通过电场区的时间：0
v L
t =
粒子通过电场区的侧移距离：2
2
2mdv UqL y =图1
粒子通过电场区偏转角：2
mdv UqL
tg =
θ带电粒子从极板的中线射入匀强电场，其出射时速度方向的反向延长线交于入射线的中点。所以侧移距离也可表示为：θtg L
y 2
=
。4、粒子在交变电场中的往复运动
π三、带电粒子在复合场中运动的分析
带电粒子在复合场中运动，实际上仍是一个力学问题，解决此类问题的关键是对带电粒子进行正确受力分析和运动情况分析。
1、受力分析：带电粒子在重力场、电场、磁场中运动时，其运动状态的改变是由其受到的合力决定。对运动粒子进行受力分析时必须先场力（包括重力、电场力、磁场力）、后弹力、再摩擦力等。另外要注意重力、电场力与粒子运动速度无关，由粒子的质量决定重力大小，由电场强决定电场力大小；但洛仑兹力的大小与粒子速度有关，方向还与电荷的性质有关。
Uq
a =
粒子通过偏转电场的时间2t为：Uq
m
L
v L t 202==粒子在偏转电场中的侧移距离y为：4
2122L
at y ==
侧向速度y v为：m
Uq at v y 22=
=则粒子射出偏转电场时的速度v为：m
Uq
v v v y 25220=
+=
以速度v进入磁场做匀速度圆周运动的洛仑兹力为向心力，设运动半径为R：
二、带电粒子在匀强磁场的受力分析和运动分析
带电粒子在匀强磁场中运动时，若00=v，有0=洛f，则粒子为静止状态；若B v //，有0=洛f，则粒子做匀速直线运动；若B v ⊥，有Bqv f =洛,则粒子做匀速圆周运动，其
带电粒子在电场和磁场中的运动(2)解读
2011届高考黄冈中学物理冲刺讲解、练习题、预测题08：第4专题带电粒子在电场和磁场中的运动（2）经典考题带电粒子在电场、磁场以及复合场、组合场中的运动问题是每年各地高考的必考内容，留下大量的经典题型，认真地总结归纳这些试题会发现以下特点：①重这些理论在科学技术上的应用；②需要较强的空间想象能力．1．图示是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹．云室放置在匀强磁场中，磁场方向垂直照片向里，云室中横放的金属板对粒子的运动起阻碍作用．分析此径迹可知粒子[2009年高考·安徽理综卷](A．带正电，由下往上运动B．带正电，由上往下运动C．带负电，由上往下运动D．带负电，由下往上运动【解析】粒子穿过金属板后速度变小，由半径公式r＝可知，半径变小，粒子的运动方向为由下向上；又由洛伦兹力的方向指向圆心以及左手定则知粒子带正电．[答案]A【点评】题图为安德森发现正电子的云室照片．2．图示为一“滤速器”装置的示意图．a、b为水平放置的平行金属板，一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间．为了选取具有某种特定速率的电子，可在a、b间加上电压，并沿垂直于纸面的方向加一匀强磁场，使所选电子仍能够沿水平直线OO′运动，由O′射出．不计重力作用．可能达到上述目的的办法是[2006年高考·全国理综卷Ⅰ](A．使a板的电势高于b板，磁场方向垂直纸面向里B．使a板的电势低于b板，磁场方向垂直纸面向里C．使a板的电势高于b板，磁场方向垂直纸面向外D．使a板的电势低于b板，磁场方向垂直纸面向外【解析】要使电子能沿直线通过复合场，电子所受电场力与洛伦兹力必是一对平衡力．由左手定则及电场的相关知识可知，选项A、D正确．[答案]AD3．图示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E．平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2．平板S下方有强度为B0的匀强磁场．下列表述正确的是[2009年高考·广东物理卷](A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于D．粒子打在胶片上的位置越靠近狭缝P，粒子的荷质比越小【解析】粒子在电场中加速有：qU＝m v2，粒子沿直线通过速度选择器有：Eq＝q v B，粒子在平板S下方磁场中做圆周运动有：r＝，由上述过程遵循的规律可知选项A、B、C正确．[答案]ABC4．带电粒子的比荷是一个重要的物理量．某中学物理兴趣小组设计了一个实验，探究电场和磁场对电子运动轨迹的影响，以求得电子的比荷，实验装置如图所示．(1他们的主要实验步骤如下．A．首先在两极板M1M2之间不加任何电场、磁场，开启阴极射线管电源，发射的电子从两极板中央通过，在荧屏的正中心处观察到一个亮点．B．在M1M2两极板间加合适的电场：加极性如图所示的电压，并逐步调节增大，使荧屏上的亮点逐渐向荧屏下方偏移，直到荧屏上恰好看不见亮点为止，记下此时外加电压为U．请问本步骤的目的是什么？C．保持步骤B中的电压U不变，对M1M2区域加一个大小、方向均合适的磁场B，使荧屏正中心重现亮点，试问外加磁场的方向如何？(2根据上述实验步骤，同学们正确推算出电子的比荷与外加电场、磁场及其他相关量的关系为＝．一位同学说，这表明电子的比荷将由外加电压决定，外加电压越大则电子的比荷越大．你认为他的说法正确吗？为什么？[2007年高考·广东物理卷][答案](1B．使电子刚好落在正极板的近荧幕端的边缘，利用已知量表达．C．垂直电场方向向外(垂直纸面向外(2说法不正确，电子的比荷是电子的固有参数．5．1932年，劳伦斯和利文斯顿设计出了回旋加速器．回旋加速器的工作原理如图所示，置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计．磁感应强度为B的匀强磁场与盒面垂直．A处粒子源产生的粒子，质量为m、电荷量为＋q，在加速器中被加速，加速电压为U．加速过程中不考虑相对论效应和重力作用．(1求粒子第2次和第1次经过两D形盒间狭缝后轨道半径之比．(2求粒子从静止开始加速到出口处所需的时间t．(3实际使用中，磁感应强度和加速电场频率都有最大值的限制．若某一加速器磁感应强度和加速电场频率的最大值分别为B m、f m，试讨论粒子能获得的最大动能E km．[2009年高考·江苏物理卷]【解析】(1设粒子第1次经过狭缝后的半径为r1，速度为v1，则qU＝mv12qv1B＝m解得：r1＝同理，粒子第2次经过狭缝后的半径r2＝则r2∶r1＝∶1．(2设粒子到出口处被加速了n圈，则2nqU＝mv2qvB＝mT＝t＝nT解得：t＝．(3加速电场的频率应等于粒子在磁场中做圆周运动的频率，即f＝当磁感应强度为Bm时，加速电场的频率应为fBm＝粒子的动能Ek＝mv2当fBm≤fm时，粒子的最大动能由Bm决定qvmBm＝m解得：Ekm＝当fBm≥fm时，粒子的最大动能由fm决定vm＝2πfmR解得：Ekm＝2π2mfm2R2．[答案](1∶1(2(32π2mf m2R2【点评】回旋加速器为洛伦兹力的典型应用，在高考中多次出现．要理解好磁场对粒子的“加速”没有起作用，但回旋加速器中粒子所能获得的最大动能却与磁感应强度相关．6．如图甲所示，在x轴下方有匀强磁场，磁感应强度大小为B，方向垂直于xOy平面向外．P是y轴上距原点为h的一点，N0为x轴上距原点为a的一点．A是一块平行于x轴的挡板，与x轴的距离为，A的中点在y轴上，长度略小于．带电粒子与挡板碰撞前后，x方向的分速度不变，y方向的分速度反向、大小不变．质量为m、电荷量为q(q＞0的粒子从P点瞄准N0点入射，最后又通过P点．不计重力．求粒子入射速度的所有可能值．[2009年高考·全国理综卷Ⅰ]甲【解析】设粒子的入射速度为v，第一次射出磁场的点为N0′，与板碰撞后再次进入磁场的位置为N1．粒子在磁场中运动的半径为R，有：R＝乙粒子的速度不变，每次进入磁场与射出磁场的位置间的距离x1保持不变，则有：x1＝N0′N0＝2R sin θ粒子射出磁场与下一次进入磁场位置间的距离x2始终不变，与N0′N1相等．由图乙可以看出x2＝a设粒子最终离开磁场时，与挡板相碰n次(n＝0,1,2…．若粒子能回到P点，由对称性可知，出射点的x坐标应为－a，即：(n＋1x1－nx2＝2a由以上两式得：x1＝a若粒子与挡板发生碰撞，则有：x1－x2＞联立解得：n＜3v＝·a式中sin θ＝解得：v0＝，n＝0v1＝，n＝1v2＝，n＝2．[答案]v0＝，n＝0v1＝，n＝1v2＝，n＝2能力演练一、选择题(10×4分1．如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为Ea，方向与ab连线成60°角，b点的场强大小为Eb，方向与ab连线成30°角．关于a、b两点的场强大小Ea、Eb及电势φa、φb的关系，以下结论正确的是(A．Ea＝，φa＞φbB．Ea＝Eb，φa＜φbC．Ea＝3Eb，φa＞φbD．Ea＝3Eb，φa＜φb【解析】由题图可知O点处为负电荷，故φb＞φa，又因为Ea＝、Eb＝＝，可得Ea＝3Eb．[答案] D2．一正电荷处于电场中，在只受电场力作用下从A点沿直线运动到B点，其速度随时间变化的图象如图所示，tA、tB分别对应电荷在A、B两点的时刻，则下列说法中正确的有(A．A处的场强一定大于B处的场强B．A处的电势一定低于B处的电势C．正电荷在A处的电势能一定大于B处的电势能D．由A至B的过程中，电场力一定对正电荷做负功【解析】由题图知正电荷在做加速越来越小的加速运动，说明电场线的方向为：A→B，可知：φA＞φB，EA＞EB，εA＞εB，由A至B的过程中，电场力一定对正电荷做正功．[答案] AC3．如图所示，带正电的粒子以一定的初速度v0沿中线进入水平放置的平行金属板内，恰好沿下板的边缘飞出，已知板长为L，板间的电压为U，带电粒子所带电荷量为q，粒子通过平行金属板的时间为t，不计粒子的重力，则 (A．粒子在前时间内，电场力对粒子做的功为B．粒子在后时间内，电场力对粒子做的功为C．粒子在竖直方向的前和后位移内，电场力做的功之比为1∶2D．粒子在竖直方向的前和后位移内，电场力的冲量之比为1∶1【解析】粒子在匀强电场中运动，电场力做的功为：W电＝qUAB＝q·E·y，其中y为粒子在电场方向的位移又由题意知：at2＝，a·(2＝故在前内电场力做的功W1＝qU，在后内电场力做的功W2＝前后位移内电场力做的功之比为1∶1又从静止开始的匀加速直线运动通过连续相等位移的时间之比为1∶(－1∶(－∶(－故I前∶I后＝1∶(－1．[答案]B4．如图所示，在一正交的电场和磁场中，一带电荷量为＋q、质量为m的金属块沿倾角为θ的粗糙绝缘斜面由静止开始下滑．已知电场强度为E，方向竖直向下；磁感应强度为B，方向垂直纸面向里；斜面的高度为h．金属块滑到斜面底端时恰好离开斜面，设此时的速度为v，则(A．金属块从斜面顶端滑到底端的过程中，做的是加速度逐渐减小的加速运动B．金属块从斜面顶端滑到底端的过程中，机械能增加了qEhC．金属块从斜面顶端滑到底端的过程中，机械能增加了mv2－mghD．金属块离开斜面后将做匀速圆周运动【解析】金属块在下滑的过程中，随着速度的增大，洛伦兹力增大，对斜面的压力减小，故摩擦力f＝μ(mg＋qE－q v B不断减小，金属块做加速度逐渐增大的加速运动，选项A错误．又由功能关系得：ΔE机＝W电－W f＜qEh，选项B错误．机械能的变化量为：ΔE机＝ΔE k＋ΔE p＝m v2－mgh，选项C正确．由题意知，mg＞qE，故离开斜面后金属块不可能做匀速圆周运动，选项D错误．[答案]C5．如图所示，充电的两平行金属板间有场强为E的匀强电场和方向与电场垂直(垂直纸面向里的匀强磁场，磁感应强度为B，构成了速度选择器．氕核、氘核、氚核以相同的动能(Ek从两极板中间垂直于电场和磁场射入速度选择器，且氘核沿直线射出．不计粒子的重力，则射出时(A．动能增加的是氚核 B．动能增加的是氕核C．偏向正极板的是氚核 D．偏向正极板的是氕核【解析】带电粒子直线通过速度选择器的条件为：v0＝对于氘核：qE＝qB·对于氕核：qE＜qB·，向正极偏转，动能减少对于氚核：qE＞qB·，向负极偏转，动能增加．[答案]AD6．如图所示，竖直放置的两个平行金属板间有匀强电场，在两板之间等高处有两个质量相同的带电小球，P小球从紧靠左极板处由静止开始释放，Q小球从两板正中央由静止开始释放，两小球最后都能打在右极板上的同一点．则从开始释放到打到右极板的过程中(A．它们的运行时间t P＞t QB．它们的电荷量之比q P∶q Q＝2∶1C．它们的动能增加量之比ΔEk P∶ΔEk Q＝4∶1D．它们的电势能减少量之比ΔE P∶ΔE Q＝2∶1【解析】将两小球的运动都沿水平和竖直正交分解，竖直的分运动都为自由落体运动，故它们从开始释放到打在右极板的过程中运行时间相等，选项A错误．对于水平分运动，有：··t2＝·t2故知qP∶qQ＝2∶1，选项B正确．P球动能的增量ΔE k P＝mgh＋qPE·d，Q球动能的增量ΔE k Q＝mgh＋qQE·＝mgh ＋·qPE·d，选项C错误．同理：ΔEP＝qPE·d，ΔEQ＝qQE·，可得ΔEP∶ΔEQ＝4∶1，选项D错误．[答案]B7．均匀分布着等量异种电荷的半径相等的半圆形绝缘杆被正对着固定在同一平面上，如图所示．AB是两种绝缘杆所在圆圆心连线的中垂线而且与二者共面，该平面与纸面平行，有一磁场方向垂直于纸面，一带电粒子(重力不计以初速度v0一直沿直线AB运动．则(A．磁场是匀强磁场B．磁场是非匀强磁场C．带电粒子做匀变速直线运动D．带电粒子做变加速运动【解析】由对称性知直线AB上的电场方向与AB垂直，又由两绝缘杆的形状知AB上的电场并非处处相等．在AB上的每一点，由平衡条件知qE＝qvB，故知磁场为非匀强磁场，带电粒子做匀速直线运动．[答案]B8．如图所示，带电粒子在没有电场和磁场的空间内以速度v0从坐标原点O沿x轴方向做匀速直线运动．若空间只存在垂直于xOy平面的匀强磁场时，粒子通过P点时的动能为Ek；当空间只存在平行于y轴的匀强电场时，则粒子通过P点时的动能为(A．E k B．2E k C．4E k D．5E k【解析】由题意知带电粒子只受电场力或洛伦兹力的作用，且有E k＝mv02当空间只存在电场时，带电粒子经过P点，说明：·vPy·t＝v0·t＝10 cm，即vPy＝2v0由动能的定义可得：E k P＝mv02＋mvPy2＝5E k．[答案]D9．如图所示，一个带电荷量为＋Q 的点电荷甲固定在绝缘平面上的O点；另一个带电荷量为－q、质量为m的点电荷乙，从A点以初速度v0沿它们的连线向甲滑行运动，运动到B 点静止．已知静电力常量为k，点电荷乙与水平面的动摩擦因数为μ，A、B间的距离为s．下列说法正确的是(A．O、B间的距离为B．点电荷乙从A运动到B的运动过程中，中间时刻的速度小于C．点电荷乙从A运动到B的过程中，产生的内能为m v02D．在点电荷甲产生的电场中，A、B两点间的电势差U AB＝【解析】由题意知电荷乙做加速度越来越小的减速运动，v－t图象如图所示，可知点电荷乙从A运动到B的中间时刻的速度vC＜，故选项B正确；这一过程一直有＜μmg，故sOB＞，选项A错误．点电荷乙由A运动到B的过程中，电场力做正功，设为W，由动能定理得：W－μmgs＝0－m v02可得：此过程中产生的内能Q′＝μmgs＝W＋mv02，选项C错误．由上可知，A、B两点间的电势差为：U AB＝＝，选项D正确．[答案]BD10．如图甲所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x轴的初速度v0从x轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45°角进入磁场，又恰好垂直进入第Ⅳ象限的磁场．已知OP之间的距离为d，则带电粒子在磁场中第二次经过x轴时，在电场和磁场中运动的总时间为(甲A． B．(2＋5πC．(2＋ D．(2＋【解析】带电粒子的运动轨迹如图乙所示．由题意知，带电粒子到达y轴时的速度v＝v0，这一过程的时间t1＝＝又由题意知，带电粒子在磁场中的偏转轨道半径r＝2d乙故知带电粒子在第Ⅰ象限中的运动时间为：t2＝＝＝带电粒子在第Ⅳ象限中运动的时间为：t3＝故t总＝(2＋．[答案]D二、非选择题(共60分11．(6分在“用描迹法画出电场中平面上的等势线”的实验中，所用灵敏电流表的指针偏转方向与电流的关系是：当电流从正接线柱流入电流表时，指针偏向正接线柱一侧．(1某同学在实验中接通电源开关，将两表笔E1、E2在导电纸上移动，不管怎样移动，表针都不偏转．经检查，电源与电流表均完好，则产生这一现象的原因可能是____________________．(2排除故障后，用这个电表探测基准点2两侧的等势点时，将电流表正接线柱的E1接在基准点2上，如图所示，把负接线柱的E2接在纸上某一点，若发现电表的指针发生了偏转，该同学移动E2的方向正确的是________．A．若电表的指针偏向正接线柱一侧，E2向右移动B．若电表的指针偏向正接线柱一侧，E2向左移动C．若电表的指针偏向负接线柱一侧，E2向右移动D．若电表的指针偏向负接线柱一侧，E2向左移动[答案](1导电纸导电一面向下(3分(2BC (3分12．(6分用示波器观察频率为900 Hz的正弦电压信号．把该信号接入示波器Y输入．(1当屏幕上出现如图所示的波形时，应调节______旋钮．如果正弦波的正负半周均超出了屏幕的范围，应调节______旋钮或______旋钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内．(2如需要屏幕上正好出现一个完整的正弦波形，应将______旋钮置于______位置，然后调节______旋钮．[答案] (1竖直位移(或↑↓衰减(或衰减调节Y增益(每空1分(2扫描范围 1 k挡位扫描微调(每空1分13．(10分一种半导体材料称为“霍尔材料”，用它制成的元件称为“霍尔元件”．这种材料内有一种称为“载流子”的可定向移动的电荷，每个载流子的电荷量q＝1.6×10－19C．霍尔元件在自动检测、控制领域得到广泛应用，如录像机中用来测量录像磁鼓的转速，电梯中用来检测电梯门是否关闭以及自动控制升降电动机的电源的通断等．在一次实验中，由一块霍尔材料制成的薄板宽L1＝ab＝1.0×10－2 m、长bc＝L2＝4.0×10－2 m、厚h＝1.0×10－3 m，水平放置在竖直向上的磁感应强度B＝1.5 T 的匀强磁场中，bc方向通有I＝3.0 A的电流，如图所示，沿宽度产生1.0×10－5 V的横向电压．(1假定载流子是电子，则a、b两端哪端的电势较高？(2薄板中形成电流I的载流子定向运动的速度是多少？【解析】(1根据左手定则可确定a端电势较高．(3分(2当导体内有载流子沿电流方向所在的直线做定向运动时，受到洛伦兹力的作用而产生横向分运动，产生横向电场，横向电场的电场力与载流子所受到的洛伦兹力平衡时，导体横向电压稳定．设载流子沿电流方向所在的直线做定向运动的速率为v，横向电压为Uab，横向电场强度为E．则：电场力FE＝qE＝(2分磁场力FB＝qvB(2分平衡时FE＝FB(1分解得：v＝6.7×10－4 m/s．(2分[答案](1a端电势较高(26.7×10－4 m/s14．(10分图甲为电视机中显像管的工作原理示意图，电子枪中的灯丝加热阴极使电子逸出，这些电子再经加速电场加速后，从O点进入由磁偏转线圈产生的偏转磁场中，经过偏转磁场后打到荧光屏MN上，使荧光屏发出荧光形成图像．不计逸出电子的初速度和重力，已知电子的质量为m、电荷量为e，加速电场的电压为U．偏转线圈产生的磁场分布在边长为l的正方形abcd区域内，磁场方向垂直纸面，且磁感应强度B随时间t的变化规律如图乙所示．在每个周期内磁感应强度B都是从－B0均匀变化到B0．磁场区域的左边界的中点与O点重合，ab边与OO′平行，右边界bc与荧光屏之间的距离为s．由于磁场区域较小，且电子运动的速度很大，所以在每个电子通过磁场区域的过程中，可认为磁感应强度不变，即为匀强磁场，不计电子之间的相互作用．(1求电子射出电场时的速度大小．(2为使所有的电子都能从磁场的bc边射出，求偏转线圈产生磁场的磁感应强度的最大值．(3若所有的电子都能从bc边射出，求荧光屏上亮线的最大长度是多少？【解析】设电子射出电场的速度为v，则根据动能定理，对电子的加速过程有：mv2＝eU (1分解得：v＝．(1分(2当磁感应强度为B0或－B0时(垂直于纸面向外为正方向，电子刚好从b点或c点射出(1分丙设此时圆周的半径为R，如图丙所示．根据几何关系有：R2＝l2＋(R－2(1分解得：R＝(1分电子在磁场中运动，洛伦兹力提供向心力，因此有：evB0＝m(1分解得：B0＝．(1分(3根据几何关系可知：tan α＝(1分设电子打在荧光屏上离O′点的最大距离为d，则：d＝＋s tan α＝＋(1分由于偏转磁场的方向随时间变化，根据对称性可知，荧光屏上的亮线最大长度为：D＝2d＝l＋．(1分[答案] (1(2(3l＋15．(12分如图甲所示，在平面直角坐标系xOy中的第一象限内存在磁感应强度大小为B、方向垂直于坐标平面向内的有界圆形匀强磁场区域(图中未画出；在第二象限内存在沿x轴负方向的匀强电场．一粒子源固定在x轴上的A点，A点坐标为(－L,0．粒子源沿y轴正方向释放出速度大小为v的电子，电子恰好能通过y轴上的C点，C点坐标为(0,2L，电子经过磁场偏转后恰好垂直通过第一象限内与x轴正方向成15°角的射线ON(已知电子的质量为m，电荷量为e，不考虑粒子的重力和粒子之间的相互作用．求：甲(1第二象限内电场强度E的大小．(2电子离开电场时的速度方向与y轴正方向的夹角θ．(3圆形磁场的最小半径Rm．【解析】(1从A到C的过程中，电子做类平抛运动，有：L＝t2(1分2L＝v t(1分联立解得：E＝．(1分(2设电子到达C点的速度大小为vC，方向与y轴正方向的夹角为θ．由动能定理，有：mvC2－mv2＝eEL(2分乙解得：vC＝vcos θ＝＝(1分解得：θ＝45°．(1分(3电子的运动轨迹图如图乙所示，电子在磁场中做匀速圆周运动的半径r＝＝(1分电子在磁场中偏转120°后垂直于ON射出，则磁场最小半径为：Rm＝＝rsin 60°(2分由以上两式可得：Rm＝．(1分[答案] (1(245°(316．(13分如图甲所示，竖直挡板MN的左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强磁场，电场和磁场的范围足够大，电场强度的大小E＝40 N/C，磁感应强度的大小B随时间t变化的关系图象如图乙所示，选定磁场垂直纸面向里为正方向．在t＝0时刻，一质量m＝8×10－4 kg、带电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，取g＝10 m/s2．求：(1微粒下一次经过直线OO′时到O点的距离．(2微粒在运动过程中离开直线OO′的最大距离．(3水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．【解析】(1由题意知，微粒所受重力G＝mg＝8×10－3 N电场力大小F＝Eq＝8×10－3 N(1分因此重力与电场力平衡微粒先在洛伦兹力的作用下做匀速圆周运动，则有：qvB＝m(1分解得：R＝＝0.6 m由T＝(1分解得：T＝10π s(1分则微粒在5π s内转过半个圆周，再次经直线OO′时与O点的距离l＝2R＝1.2 m．(1分(2微粒运动半周后向上匀速运动，运动的时间t＝5π s，轨迹如图丙所示．丙位移大小x＝vt＝0.6π m＝1.88 m(2分微粒离开直线OO′的最大距离h＝x＋R＝2.48 m．(2分(3若微粒能垂直射到挡板上的某点P，P点在直线OO′下方时，挡板MN与O点间的距离应满足：L＝(4n＋1×0.6 m(n＝0,1,2 (2)若微粒能垂直射到挡板上的某点P，P点在直线OO′上方时，挡板MN与O点间的距离应满足：L＝(4n＋3×0.6 m(n＝0,1,2…．(2分[若两式合写成L＝(1.2n＋0.6 m(n＝0,1,2…同样给分][答案] (11.2 m(22.48 m(3P点在直线OO′下方时，距离L＝(4n＋1×0.6 m(n＝0,1,2…P点在直线OO′上方时，距离L＝(4n＋3×0.6 m(n＝0,1,2…[或L＝(1.2n＋0.6 m(n＝0,1,2…]。
带电粒子在电场和磁场中的运动解读课件
目录
带电粒子在电场中的运动带电粒子在磁场中的运动带电粒子在复合场中的运动带电粒子运动的实验验证带电粒子运动的应用
01
CHAPTER
带电粒子在电场中的运动
带电粒子在电场中受到的力称为库仑力，其大小与带电粒子的电荷量成正比，与电场强度成正比。
库仑力的方向与电场线方向相同，对于正电荷而言，受到的力方向与电场线方向相同，对于负电荷而言，受到的力方向与电场线方向相反。
质谱仪是用来分析物质分子质量和结构的仪器。其工作原理是利用磁场对带电粒子的运动进行调制，将不同质量的粒子分离出来。质谱仪内部由离子源、分析器和检测器组成。离子源的作用是产生带电粒子，分析器的作用是产生磁场，使带电粒子在磁场中发生偏转，根据偏转的半径不同，可以确定粒子的质量。检测器的作用是检测粒子的存在和测量粒子的数量。
实验中，通常将示波器与信号发生器和电源连接，通过调节信号的频率和幅度，改变电场和磁场的大小和方向，观察带电粒子的运动轨迹。
示波器实验具有直观、可视化的优点，能够帮助学生更好地理解带电粒子在电场和磁场中的运动规律。
洛伦兹力实验对于深入理解电磁场和带电粒子的相互作用具有重要意义，也是现代物理学研究的重要实验手段之一。
条件
粒子的运动轨迹为圆或圆弧，圆心为磁场中心，半径与洛伦兹力和粒子速度有关。
轨迹
粒子做匀速圆周运动的周期与速度、质量和磁感应强度有关，公式为 $T = frac{2pi m}{qB}$。
周期
条件
直线运动可以是匀速直线运动或匀变速直线运动，取决于外力和初始条件。
条件
平衡条件
洛伦兹力与外力平衡，即 $qvB = F$，其中 $v$ 是粒子速度，$B$ 是磁感应强度，$F$ 是外力。
带电粒子在电场和磁场中的运动解读
带电粒子在电场和磁场中的运动要点归纳一、不计重力的带电粒子在电场中的运动1．带电粒子在电场中加速当电荷量为q 、质量为m 、初速度为v 0的带电粒子经电压U 加速后，速度变为v t ，由动能定理得：qU ＝12m v t 2－12m v 02．若v 0＝0，则有v t ＝2qU m，这个关系式对任意静电场都是适用的． 对于带电粒子在电场中的加速问题，应突出动能定理的应用．2．带电粒子在匀强电场中的偏转电荷量为q 、质量为m 的带电粒子由静止开始经电压U 1加速后，以速度v 1垂直进入由两带电平行金属板产生的匀强电场中，则带电粒子在匀强电场中做类平抛运动，其轨迹是一条抛物线(如图4－1所示)．图4－1 qU 1＝12m v 12 设两平行金属板间的电压为U 2，板间距离为d ，板长为L ．(1)带电粒子进入两板间后粒子在垂直于电场的方向上做匀速直线运动，有：v x ＝v 1，L ＝v 1t粒子在平行于电场的方向上做初速度为零的匀加速直线运动，有：v y ＝at ，y ＝12at 2，a ＝qE m ＝qU 2md． (2)带电粒子离开极板时侧移距离y ＝12at 2＝qU 2L 22md v 12＝U 2L 24dU 1轨迹方程为：y ＝U 2x 24dU 1(与m 、q 无关) 偏转角度φ的正切值tan φ＝at v 1＝qU 2L md v 12＝U 2L 2dU 1若在偏转极板右侧D 距离处有一竖立的屏，在求电子射到屏上的侧移距离时有一个很有用的推论，即：所有离开偏转电场的运动电荷好像都是从极板的中心沿中心与射出点的连线射出的．这样很容易得到电荷在屏上的侧移距离y ′＝(D ＋L 2)tan φ． 以上公式要求在能够证明的前提下熟记，并能通过以上式子分析、讨论侧移距离和偏转角度与带电粒子的速度、动能、比荷等物理量的关系．二、不计重力的带电粒子在磁场中的运动1．匀速直线运动：若带电粒子的速度方向与匀强磁场的方向平行，则粒子做匀速直线运动．2．匀速圆周运动：若带电粒子的速度方向与匀强磁场的方向垂直，则粒子做匀速圆周运动．质量为m 、电荷量为q 的带电粒子以初速度v 垂直进入匀强磁场B 中做匀速圆周运动，其角速度为ω，轨道半径为R ，运动的周期为T ，则有：q v B ＝m v 2R ＝mRω2＝m v ω＝mR (2πT)2＝mR (2πf )2 R ＝m v qBT ＝2πm qB (与v 、R 无关)，f ＝1T ＝qB 2πm． 3．对于带电粒子在匀强磁场中做匀速圆周运动的问题，应注意把握以下几点．(1)粒子圆轨迹的圆心的确定①若已知粒子在圆周运动中的两个具体位置及通过某一位置时的速度方向，可在已知的速度方向的位置作速度的垂线，同时作两位置连线的中垂线，两垂线的交点为圆轨迹的圆心，如图4－2 所示．②若已知做圆周运动的粒子通过某两个具体位置的速度方向，可在两位置上分别作两速度的垂线，两垂线的交点为圆轨迹的圆心，如图4－3所示．③若已知做圆周运动的粒子通过某一具体位置的速度方向及圆轨迹的半径R ，可在该位置上作速度的垂线，垂线上距该位置R 处的点为圆轨迹的圆心(利用左手定则判断圆心在已知位置的哪一侧)，如图4－4所示．图4－2 图4－3 图4－4(2)粒子圆轨迹的半径的确定①可直接运用公式R ＝m v qB来确定． ②画出几何图形，利用半径R 与题中已知长度的几何关系来确定．在利用几何关系时，要注意一个重要的几何特点，即：粒子速度的偏向角φ等于对应轨迹圆弧的圆心角α，并等于弦切角θ的2倍，如图4－5所示．图4－5 (3)粒子做圆周运动的周期的确定①可直接运用公式T ＝2πm qB来确定． ②利用周期T 与题中已知时间t 的关系来确定．若粒子在时间t 内通过的圆弧所对应的圆心角为α，则有：t ＝α360°·T (或t ＝α2π·T )． (4)圆周运动中有关对称的规律①从磁场的直边界射入的粒子，若再从此边界射出，则速度方向与边界的夹角相等，如图4－6所示． ②在圆形磁场区域内，沿径向射入的粒子必沿径向射出，如图4－7所示．图4－6 图4－7(5)带电粒子在有界磁场中运动的极值问题刚好穿出磁场边界的条件通常是带电粒子在磁场中运动的轨迹与边界相切．三、带电粒子在复合场中的运动1．高中阶段所涉及的复合场有四种组合形式，即：①电场与磁场的复合场；②磁场与重力场的复合场；③电场与重力场的复合场；④电场、磁场与重力场的复合场．2．带电粒子在复合场中的运动性质取决于带电粒子所受的合外力及初速度，因此应把带电粒子的运动情况和受力情况结合起来进行分析．当带电粒子在复合场中所受的合外力为零时，带电粒子做匀速直线运动(如速度选择器)；当带电粒子所受的重力与电场力等值、反向，由洛伦兹力提供向心力时，带电粒子在垂直磁场的平面内做匀速圆周运动；当带电粒子所受的合外力是变力，且与初速度的方向不在一条直线上时，粒子做非匀变速曲线运动，运动轨迹也随之不规范地变化．因此，要确定粒子的运动情况，必须明确有几种场，粒子受几种力，重力是否可以忽略．3．带电粒子所受三种场力的特征(1)洛伦兹力的大小跟速度方向与磁场方向的夹角有关．当带电粒子的速度方向与磁场方向平行时，f 洛＝0；当带电粒子的速度方向与磁场方向垂直时，f 洛＝q v B ．当洛伦兹力的方向垂直于速度v 和磁感应强度B 所决定的平面时，无论带电粒子做什么运动，洛伦兹力都不做功．(2)电场力的大小为qE ，方向与电场强度E 的方向及带电粒子所带电荷的性质有关．电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与其始末位置的电势差有关．(3)重力的大小为mg ，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与其始末位置的高度差有关．注意：①微观粒子(如电子、质子、离子)一般都不计重力；②对带电小球、液滴、金属块等实际的物体没有特殊交代时，应当考虑其重力；③对未知名的、题中又未明确交代的带电粒子，是否考虑其重力，则应根据题给的物理过程及隐含条件具体分析后作出符合实际的决定．4．带电粒子在复合场中的运动的分析方法(1)当带电粒子在复合场中做匀速运动时，应根据平衡条件列方程求解．(2)当带电粒子在复合场中做匀速圆周运动时，往往应用牛顿第二定律和平衡条件列方程联立求解．(3)当带电粒子在复合场中做非匀速曲线运动时，应选用动能定理或动量守恒定律列方程求解．注意：如果涉及两个带电粒子的碰撞问题，要根据动量守恒定律列方程，再与其他方程联立求解． 由于带电粒子在复合场中的受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，并根据临界条件列出辅助方程，再与其他方程联立求解．热点、重点、难点一、根据带电粒子的运动轨迹进行分析推理图4－8●例1 如图4－8所示，MN 是一正点电荷产生的电场中的一条电场线．一个带负电的粒子(不计重力)从a 到b 穿越这条电场线的轨迹如图中虚线所示．下列结论正确的是( )A ．带电粒子从a 到b 的过程中动能逐渐减小B ．正点电荷一定位于M 点的左侧C ．带电粒子在a 点时具有的电势能大于在b 点时具有的电势能D ．带电粒子在a 点的加速度大于在b 点的加速度【解析】由做曲线运动的物体的受力特点知带负电的粒子受到的电场力指向曲线的内侧，故电场线MN 的方向为N →M ，正点电荷位于N 的右侧，选项B 错误；由a 、b 两点的位置关系知b 点更靠近场源电荷，故带电粒子在a 点受到的库仑力小于在b 点受到的库仑力，粒子在b 点的加速度大，选项D 错误；由上述电场力的方向知带电粒子由a 运动到b 的过程中电场力做正功，动能增大，电势能减小，故选项A 错误、C 正确．[答案] C【点评】本专题内容除了在高考中以常见的计算题形式出现外，有时候也以选择题形式出现，通过带电粒子在非匀强电场中(只受电场力)的运动轨迹来分析电场力和能的特性是一种重要题型，解析这类问题时要注意以下三点：①电场力一定沿电场线曲线的切线方向且一定指向轨迹曲线的内侧；②W 电＝qU a b ＝E k b －E k a ；③当电场线为曲线时，电荷的运动轨迹不会与之重合．二、带电粒子在电场中的加速与偏转图4－9●例2 喷墨打印机的结构简图如图4－9所示，其中墨盒可以发出墨汁微滴，其半径约为1×10－5 m ，此微滴经过带电室时被带上负电，带电荷量的多少由计算机按字体笔画的高低位置输入信号加以控制．带电后的微滴以一定的初速度进入偏转电场，带电微滴经过偏转电场发生偏转后打到纸上，显示出字体．无信号输入时，墨汁微滴不带电，径直通过偏转板而注入回流槽流回墨盒．偏转板长1.6 cm ，两板间的距离为0.50 cm ，偏转板的右端距纸3.2 cm ．若墨汁微滴的质量为1.6×10－10 kg ，以20 m/s 的初速度垂直于电场方向进入偏转电场，两偏转板间的电压是8.0×103 V ，其打到纸上的点距原射入方向的距离是2.0 mm ．求这个墨汁微滴通过带电室所带的电荷量的多少．(不计空气阻力和重力，可以认为偏转电场只局限于平行板电容器的内部，忽略边缘电场的不均匀性)为了使纸上的字放大10%，请你分析并提出一个可行的方法．【解析】设墨汁微滴所带的电荷量为q ，它进入偏转电场后做类平抛运动，离开电场后做直线运动打到纸上，则距原入射方向的距离为：y ＝12at 2＋L tan φ又a ＝qU md ，t ＝l v 0，tan φ＝at v 0解得：y ＝qUl md v 02(l 2＋L ) 代入数据得：q ＝1.25×10－13 C要将字体放大10%，只要使y 增大为原来的 1.1倍，可采用的措施为将两偏转板间的电压增大到8.8×103 V ，或将偏转板右端与纸的间距增大到3.6 cm ．[答案] 1.25×10－13 C 将两偏转板间的电压增大到8.8×103 V ，或将偏转板右端与纸的间距增大到3.6 cm【点评】①本题也可直接根据推论公式y ＝(l 2＋L )tan φ＝(l 2＋L )qUl md v 02进行计算． ②和平抛运动问题一样，这类题型中偏转角度的正切表达式在解题中往往较为关键，且有tan θ＝2tan α(α为射出点的位移方向与入射方向的夹角)的特点．★同类拓展1 如图4－10甲所示，在真空中，有一半径为R 的圆形区域内存在匀强磁场，磁场方向垂直纸面向外．在磁场右侧有一对平行金属板M 和N ，两板间距为R ，板长为2R ，板间的中心线O 1O 2与磁场的圆心O 在同一直线上．有一电荷量为q 、质量为m 的带正电的粒子以速度v 0从圆周上的a 点沿垂直于半径OO 1并指向圆心O 的方向进入磁场，当从圆周上的O 1点水平飞出磁场时，给M 、N 两板加上如图4－10乙所示的电压，最后粒子刚好以平行于N 板的速度从N 板的边缘飞出．(不计粒子所受到的重力、两板正对面之间为匀强电场，边缘电场不计)图4－10 (1)求磁场的磁感应强度B ．(2)求交变电压的周期T 和电压U 0的值．(3)当t ＝T 2时，该粒子从M 、N 板右侧沿板的中心线仍以速度v 0射入M 、N 之间，求粒子从磁场中射出的点到a 点的距离．【解析】(1)粒子自a 点进入磁场，从O 1点水平飞出磁场，则其运动的轨道半径为R ．由q v 0B ＝m v 02R ，解得：B ＝m v 0qR． (2)粒子自O 1点进入电场后恰好从N 板的边缘平行极板飞出，设运动时间为t ，根据类平抛运动规律有：2R＝v 0tR 2＝2n ·qU 02mR (T 2)2 又t ＝nT (n ＝1,2,3…)解得：T ＝2R n v 0(n ＝1,2,3…) U 0＝nm v 022q(n ＝1,2,3…)．图4－10丙(3)当t ＝T 2时，粒子以速度v 0沿O 2O 1射入电场，该粒子恰好从M 板边缘以平行于极板的速度射入磁场，进入磁场的速度仍为v 0，运动的轨迹半径为R ．设进入磁场时的点为b ，离开磁场时的点为c ，圆心为O 3，如图4－10丙所示，四边形ObO 3c 是菱形，所以Oc ∥O 3b ，故c 、O 、a 三点共线，ca 即为圆的直径，则c 、a 间的距离d ＝2R ．[答案] (1)m v 0qR(2)2R n v 0 (n ＝1,2,3…) nm v 022q(n ＝1,2,3…) (3)2R 【点评】带电粒子在匀强电场中偏转的运动是类平抛运动，解此类题目的关键是将运动分解成两个简单的直线运动，题中沿电场方向的分运动就是“受力周期性变化的加速运动”．三、带电粒子在有界磁场中(只受洛伦兹力)的运动1．带电粒子在磁场中的运动大体包含五种常见情境，即：无边界磁场、单边界磁场、双边界磁场、矩形边界磁场、圆形边界磁场．带电粒子在磁场中的运动问题综合性较强，解这类问题往往要用到圆周运动的知识、洛伦兹力，还要牵涉到数学中的平面几何、解析几何等知识．因此，解此类试题，除了运用常规的解题思路(画草图、找“圆心”、定“半径”等)之外，更应侧重于运用数学知识进行分析．2．带电粒子在有界匀强磁场中运动时，其轨迹为不完整的圆周，解决这类问题的关键有以下三点． ①确定圆周的圆心．若已知入射点、出射点及入射方向、出射方向，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两直线的交点即为圆周的圆心；若已知入射点、出射点及入射方向，可通过入射点作入射线的垂线，连接入射点和出射点，作此连线的垂直平分线，两垂线的交点即为圆周的圆心．②确定圆的半径．一般在圆上作图，由几何关系求出圆的半径．③求运动时间．找到运动的圆弧所对应的圆心角θ，由公式t ＝θ2πT 求出运动时间． 3．解析带电粒子穿过圆形区域磁场问题常可用到以下推论：①沿半径方向入射的粒子一定沿另一半径方向射出．②同种带电粒子以相同的速率从同一点垂直射入圆形区域的匀强磁场时，若射出方向与射入方向在同一直径上，则轨迹的弧长最长，偏转角有最大值且为α＝2arcsin R r ＝2arcsin RBq m v． ③在圆形区域边缘的某点向各方向以相同速率射出的某种带电粒子，如果粒子的轨迹半径与区域圆的半径相同，则穿过磁场后粒子的射出方向均平行(反之，平行入射的粒子也将汇聚于边缘一点)．●例3 如图4－11甲所示，空间存在匀强电场和匀强磁场，电场方向为y 轴正方向，磁场方向垂直于xy 平面(纸面)向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P (0，h )点以一定的速度平行于x 轴正向入射．这时若只有磁场，粒子将做半径为R 0的圆周运动；若同时存在电场和磁场，粒子恰好做直线运动．现在只加电场，当粒子从P 点运动到x ＝R 0平面(图中虚线所示)时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x 轴交于M 点，不计重力，求：图4－11甲(1)粒子到达x ＝R 0平面时的速度方向与x 轴的夹角以及粒子到x 轴的距离．(2)M 点的横坐标x M ．【解析】(1)粒子做直线运动时，有：qE ＝qB v 0做圆周运动时，有：qB v 0＝m v 02R 0只有电场时，粒子做类平抛运动，则有：qE ＝maR 0＝v 0tv y ＝at解得：v y ＝v 0粒子的速度大小为：v ＝v 02＋v y 2＝2v 0速度方向与x 轴的夹角为：θ＝π4粒子与x 轴的距离为：H ＝h ＋12at 2＝h ＋R 02． (2)撤去电场加上磁场后，有：qB v ＝m v 2R解得：R ＝2R 0此时粒子的运动轨迹如图4－11乙所示．圆心C 位于与速度v 方向垂直的直线上，该直线与x 轴和y轴的夹角均为π4．由几何关系可得C 点的坐标为：图4－11乙x C ＝2R 0y C ＝H －R 0＝h －R 02 过C 点作x 轴的垂线，在△CDM 中，有：l CM ＝R ＝2R 0，l CD ＝y C ＝h －R 02解得：l DM ＝l CM 2－l CD 2＝74R 02＋R 0h －h 2 M 点的横坐标为：x M ＝2R 0＋74R 02＋R 0h －h 2． [答案] (1)π2 h ＋R 02 (2)2R 0＋74R 02＋R 0h －h 2 【点评】无论带电粒子在匀强电场中的偏转还是在匀强磁场中的偏转，偏转角往往是个较关键的量． ●例4 如图4－12甲所示，质量为m 、电荷量为e 的电子从坐标原点O 处沿xOy 平面射入第一象限内，射入时的速度方向不同，但大小均为v 0．现在某一区域内加一方向向外且垂直于xOy 平面的匀强磁场，磁感应强度大小为B ，若这些电子穿过磁场后都能垂直地射到与y 轴平行的荧光屏MN 上，求：图4－12甲 (1)荧光屏上光斑的长度．(2)所加磁场范围的最小面积．【解析】(1)如图4－12乙所示，要求光斑的长度，只要找到两个边界点即可．初速度沿x 轴正方向的电子沿弧OA 运动到荧光屏MN 上的P 点；初速度沿y 轴正方向的电子沿弧OC 运动到荧光屏MN 上的Q 点．图4－12乙设粒子在磁场中运动的半径为R ，由牛顿第二定律得：e v 0B ＝m v 02R ，即R ＝m v 0Be由几何知识可得：PQ ＝R ＝m v 0Be． (2)取与x 轴正方向成θ角的方向射入的电子为研究对象，其射出磁场的点为E (x ，y )，因其射出后能垂直打到屏MN 上，故有：x ＝－R sin θy ＝R ＋R cos θ即x 2＋(y －R )2＝R 2又因为电子沿x 轴正方向射入时，射出的边界点为A 点；沿y 轴正方向射入时，射出的边界点为C 点，故所加最小面积的磁场的边界是以(0，R )为圆心、R 为半径的圆的一部分，如图乙中实线圆弧所围区域，所以磁场范围的最小面积为：S ＝34πR 2＋R 2－14πR 2＝(π2＋1)(m v 0Be)2． [答案] (1)m v 0Be (2)(π2＋1)(m v 0Be)2 【点评】带电粒子在匀强磁场中偏转的试题基本上是年年考，大概为了求新求变，在2009年高考中海南物理卷(第16题)、浙江理综卷(第25题)中都出现了应用这一推论的题型．★同类拓展2 如图4－13甲所示，ABCD 是边长为a 的正方形．质量为m 、电荷量为e 的电子以大小为v 0的初速度沿纸面垂直于BC 边射入正方形区域．在正方形内适当区域中有匀强磁场．电子从BC 边上的任意点入射，都只能从A 点射出磁场．不计重力，求：图4－13甲(1)此匀强磁场区域中磁感应强度的方向和大小．(2)此匀强磁场区域的最小面积．[2009年高考·海南物理卷]【解析】(1)若要使由C 点入射的电子从A 点射出，则在C 处必须有磁场，设匀强磁场的磁感应强度的大小为B ，令圆弧AEC 是自C 点垂直于BC 入射的电子在磁场中的运行轨道，电子所受到的磁场的作用力f ＝e v 0B ，方向应指向圆弧的圆心，因而磁场的方向应垂直于纸面向外．圆弧AEC 的圆心在CB 边或其延长线上．依题意，圆心在A 、C 连线的中垂线上，故B 点即为圆心，圆半径为a ．按照牛顿定律有： f ＝m v 02a联立解得：B ＝m v 0ea． (2)由(1)中决定的磁感应强度的方向和大小，可知自C 点垂直于BC 入射的电子在A 点沿DA 方向射出，且自BC 边上其他点垂直于入射的电子的运动轨道只能在BAEC 区域中，因而，圆弧AEC 是所求的最小磁场区域的一个边界．为了决定该磁场区域的另一边界，我们来考察射中A 点的电子的速度方向与BA 的延长线交角为θ(不妨设0≤θ＜π2)的情形．该电子的运动轨迹QP A 如图4－13乙所示．图中，圆弧AP 的圆心为O ，PQ 垂直于BC 边，由上式知，圆弧AP 的半径仍为a ．过P 点作DC 的垂线交DC 于G ，由几何关系可知∠DPG ＝θ，在以D 为原点、DC 为x 轴、DA 为y 轴的坐标系中，P 点的坐标(x ，y )为：x ＝a sin θ，y ＝a cos θ图4－13乙 这意味着，在范围0≤θ≤π2内，P 点形成以D 为圆心、a 为半径的四分之一圆周AFC ，它是电子做直线运动和圆周运动的分界线，构成所求磁场区域的另一边界．因此，所求的最小匀强磁场区域是分别以B 和D 为圆心、a 为半径的两个四分之一圆周 AEC 和 AFC 所围成的，其面积为：S ＝2(14πa 2－12a 2)＝π－22a 2． [答案] (1)m v 0ea 方向垂直于纸面向外 (2)π－22a 2 四、带电粒子在复合场、组合场中的运动问题●例5 在地面附近的真空中，存在着竖直向上的匀强电场和垂直电场方向水平向里的匀强磁场，如图4－14甲所示．磁场的磁感应强度B 随时间t 的变化情况如图4－14乙所示．该区域中有一条水平直线MN ，D 是MN 上的一点．在t ＝0时刻，有一个质量为m 、电荷量为＋q 的小球(可看做质点)，从M 点开始沿着水平直线以速度v 0做匀速直线运动，t 0时刻恰好到达N 点．经观测发现，小球在t ＝2t 0至t ＝3t 0时间内的某一时刻，又竖直向下经过直线MN 上的D 点，并且以后小球多次水平向右或竖直向下经过D 点．求：图4－14(1)电场强度E 的大小．(2)小球从M 点开始运动到第二次经过D 点所用的时间．(3)小球运动的周期，并画出运动轨迹(只画一个周期)．【解析】(1)小球从M 点运动到N 点时，有：qE ＝mg解得：E ＝mg q． (2)小球从M 点到达N 点所用时间t 1＝t 0小球从N 点经过34个圆周，到达P 点，所以t 2＝t 0小球从P 点运动到D 点的位移x ＝R ＝m v 0B 0q小球从P 点运动到D 点的时间t 3＝R v 0＝m B 0q所以时间t ＝t 1＋t 2＋t 3＝2t 0＋m B 0q[或t ＝m qB 0(3π＋1)，t ＝2t 0(13π＋1)]． (3)小球运动一个周期的轨迹如图4－14丙所示．图4－14丙 小球的运动周期为：T ＝8t 0(或T ＝12πm qB 0)． [答案] (1)mg q (2)2t 0＋m B 0q(3)T ＝8t 0 运动轨迹如图4－14丙所示【点评】带电粒子在复合场或组合场中运动的轨迹形成一闭合的对称图形的试题在高考中屡有出现．五、常见的、在科学技术中的应用带电粒子在电场、磁场中的运动规律在科学技术中有广泛的应用，高中物理中常碰到的有：示波器(显像管)、速度选择器、质谱仪、回旋加速器、霍耳效应传感器、电磁流量计等．●例6 一导体材料的样品的体积为a ×b ×c ，A ′、C 、A 、C ′为其四个侧面，如图4－15所示．已知导体样品中载流子是自由电子，且单位体积中的自由电子数为n ，电阻率为ρ，电子的电荷量为e ，沿x 方向通有电流I ．图4－15(1)导体样品A ′、A 两个侧面之间的电压是________，导体样品中自由电子定向移动的速率是________．(2)将该导体样品放在匀强磁场中，磁场方向沿z 轴正方向，则导体侧面C 的电势________(填“高于”、“低于”或“等于”)侧面C ′的电势．(3)在(2)中，达到稳定状态时，沿x 方向的电流仍为I ，若测得C 、C ′两侧面的电势差为U ，试计算匀强磁场的磁感应强度B 的大小．【解析】(1)由题意知，样品的电阻R ＝ρ·c ab根据欧姆定律：U 0＝I ·R ＝ρcI ab分析t 时间定向移动通过端面的自由电子，由电流的定义式I ＝n ·ab ·v ·t ·e t可得v ＝I nabe．(2)由左手定则知，定向移动的自由电子向C ′侧面偏转，故C 侧的电势高于C ′侧面．(3)达到稳定状态时，自由电子受到电场力与洛伦兹力的作用而平衡，则有：q Ub＝q v B解得：B ＝neaUI ．[答案] (1)ρcI ab I nabe (2)高于 (3)neaUI【点评】本例实际上为利用霍耳效应测磁感应强度的方法，而电磁流量计、磁流体发电机的原理及相关问题的解析都与此例相似．★同类拓展3 如图4－16甲所示，离子源A 产生的初速度为零、带电荷量均为e 、质量不同的正离子被电压为U 0的加速电场加速后匀速通过准直管，垂直射入匀强偏转电场，偏转后通过极板HM 上的小孔S 离开电场，经过一段匀速直线运动，垂直于边界MN 进入磁感应强度为B 的匀强磁场．已知HO ＝d ，HS ＝2d ，∠MNQ ＝90°．(忽略离子所受重力)图4－16甲(1)求偏转电场场强E 0的大小以及HM 与MN 的夹角φ． (2)求质量为m 的离子在磁场中做圆周运动的半径．(3)若质量为4m 的离子垂直打在NQ 的中点S 1处，质量为16m 的离子打在S 2处．求S 1和S 2之间的距离以及能打在NQ 上的正离子的质量范围．[2009年高考·重庆理综卷]【解析】(1)设正离子经电压为U 0的电场加速后速度为v 1，应用动能定理有：图4－16乙eU 0＝12m v 12－0正离子垂直射入匀强偏转电场，受到的电场力F ＝eE 0产生的加速度a ＝F m ，即a ＝eE 0m垂直电场方向做匀速运动，有：2d ＝v 1t沿电场方向，有：d ＝12at 2联立解得：E 0＝U 0d又tan φ＝v 1at解得：φ＝45°．(2)正离子进入磁场时的速度大小为： v ＝v 12＋v ⊥2＝v 12＋(at )2正离子在匀强磁场中做匀速圆周运动，由洛伦兹力提供向心力，则有：e v B ＝m v 2R联立解得：正离子在磁场中做圆周运动的半径R ＝2mU 0eB 2．(3)将4m 和16m 代入R ，得R 1＝24mU 0eB 2、R 2＝216mU 0eB 2图4－16丙由几何关系可知S 1和S 2之间的距离Δs ＝R 22－(R 2－R 1)2－R 1联立解得：Δs ＝4(3－1)mU 0eB 2由R ′2＝(2R 1)2＋(R ′－R 1)2得：R ′＝52R 1由12R 1<R <52R 1 得：m <m 正<25m ．[答案] (1)45° (2)2mU 0eB 2(3)m <m 正<25m经典考题带电粒子在电场、磁场以及复合场、组合场中的运动问题是每年各地高考的必考内容，留下大量的经典题型，认真地总结归纳这些试题会发现以下特点：①重这些理论在科学技术上的应用； ②需要较强的空间想象能力． 1．图示是科学史上一张著名的实验照片，显示一个带电粒子在云室中穿过某种金属板运动的径迹．云室放置在匀强磁场中，磁场方向垂直照片向里，云室中横放的金属板对粒子的运动起阻碍作用．分析此径迹可知粒子[2009年高考·安徽理综卷]( )。
带电粒子在匀强电场和匀强磁场中的运动
带电粒子在匀强电场和匀强磁场中的运动
带电粒子在匀强电场和匀强磁场中的运动是粒子物理学中重要的
研究内容之一。
匀强电场是指场强在空间中各点方向相同、大小相等
的电场；匀强磁场是指场强在空间中各点方向相同、大小相等的磁场。
在匀强电场中，带电粒子会受到电场力的作用而加速运动。
根据
带电粒子的电荷性质，正电荷粒子会沿着电场线的方向加速运动，而
负电荷粒子则会沿着相反方向加速运动。
带电粒子的加速度与所受电
场力成正比，比例系数为粒子的电荷量，方向与电场力方向相同。
在匀强磁场中，带电粒子会受到洛伦兹力的作用而进行旋转运动。
洛伦兹力的方向垂直于粒子的速度方向和磁场方向，根据带电粒子的
电荷性质，正电荷粒子的旋转方向和速度方向相同，而负电荷粒子的
旋转方向和速度方向相反。
带电粒子的旋转半径与粒子的动量成正比，比例系数为粒子的电荷量和磁场的大小，而旋转的频率与粒子的质量
和电荷量成正比。
当带电粒子同时存在匀强电场和匀强磁场时，粒子的加速运动和
旋转运动会同时发生。
在这种情况下，粒子的轨迹将呈螺旋状，即粒
子沿着螺旋线运动。
螺旋线的形状取决于电场和磁场的大小和方向以
及粒子的质量、电荷量和初始速度。
带电粒子在匀强电场和匀强磁场中的运动具有重要的理论和应用
价值。
理论上，通过对粒子的运动轨迹和性质进行研究，可以深入了
解粒子的物理本质和基本属性。
应用上，这种运动可以用于粒子加速器、粒子分选器等设备，也可以用于磁共振成像、磁共振治疗等技术，有助于人类的科学研究和医疗实践。
带电粒子在电磁场中的运动规律
带电粒子在电磁场中的运动规律带电粒子是指在其内部带有电荷的基本粒子。
它们在电磁场中的运动规律是一项重要的物理研究领域。
本文将对带电粒子在电磁场中的运动规律进行探究，并解释其在实际应用中的重要性。
一、带电粒子在磁场中的运动规律在磁场中，带电粒子将受到磁力的作用力。
根据洛伦兹力公式F=q(v×B)，其中q是电荷，v是粒子的速度，B是磁场，F是磁力。
这个公式告诉我们，带电粒子在磁场中的运动规律是旋转。
也就是说，当一个带电粒子进入磁场时，它将被强制旋转。
这个现象被称为磁漩涡效应。
带电粒子绕磁场线运动的方向取决于粒子的电荷和速度的正负。
如果带电粒子具有正电荷，并且其速度是朝向磁场线的，那么它将绕着磁场线顺时针旋转；如果带电粒子具有负电荷，并且其速度是朝向磁场线的，那么它将绕着磁场线逆时针旋转。
二、带电粒子在电场中的运动规律在电场中，带电粒子同样将受到作用力。
这个力被称为电场力。
根据库仑定律F=k(q1q2)/r^2，其中k是库仑常数，q1和q2是两个电荷的大小，r是它们之间的距离，F是作用力。
这个公式告诉我们，带电粒子在电场中的运动规律是直线运动。
当一个带电粒子进入电场时，它将被电场力强制加速或减速。
如果带电粒子具有正电荷，并且是向着电场线行动的，它将会受到电场力的阻碍，经过一段时间后速度会变慢。
反之，如果带电粒子具有负电荷，并且是向着电场线行动的，它将会受到电场力的推动，经过一段时间后速度会变快。
三、带电粒子在交叉电磁场中的运动规律带电粒子在电场和磁场共存的环境中运动时，其运动规律将更为复杂。
如果磁场和电场的方向相互垂直，并且两者的强度相等，那么带电粒子将沿着垂直于磁场和电场的方向运动。
如果它们的强度不同，粒子将绕磁场线和电场线交汇的轨迹运动，也就是形成螺旋线。
四、带电粒子在实际应用中的重要性研究带电粒子在电磁场中的运动规律对于很多领域来说都具有重要意义。
在医学上，通过研究电磁场对人体内带电粒子的影响，可以设计出更安全、更有效的医疗仪器。
带电粒子在电场磁场中的运动解读
如图所示，一个质量为m、电量为q的正离子从D以
某一初速进入匀强磁场，磁场的方向垂直纸面向内，磁
感应强度为B。正离子初速度的方向在纸面内与DA边夹
角成60°角，结果离子正好从离A距离为d的小孔C垂直
于AC方向进入匀强电场，电场的方向与AC平行，最后正 离子打在DA延长线上的P点，而P离A的距离为2d，若不
时，偏移量为d，已知两板间距离为2d，电压为U，
如图所示，套在长绝缘杆上的小球质量m=0.1g,
电量q=4.0×10-4C，小球可在棒上滑动，小球与杆的
滑动摩擦系数μ =0.2，匀强磁场方向垂直纸面向里，
B=0.5T，匀强电场方向水平向右，E=10N/C。求：
（1）小球由静止开始沿绝缘杆下滑过程中的最大加
试问： （1）图中哪个极板是发电机的正极？ （2）发电机的电动势多大？ （3）设喷入两极间的离子流每立方米有n个负 电荷。离子流的截面积为S，则发电机的最大功 率多大？
如图所示，质量为m、电量为Q的金属滑块以某一初 速度沿水平放置的木板进入电磁场空间，匀强磁场的方 向垂直纸面向里，匀强电场的方向水平且平行纸面．滑 块和木板间的滑动摩擦系数为μ ，已知滑块由A点至B点
的甲乙两金属板间加有垂直纸面向里，磁感应强度
为B的匀强磁场，两板通过开关和灯泡相连。将气体
加热到使之高度电离后，由于正负电荷一样多，且 带电量均为q，因而称为等离子体，将其以速度v喷 入甲、乙两板之间，这时甲、乙两板就会聚集电荷， 产生电压，这就是磁流体发电机与一般发电机的不
同处，它可以直接把
内能转化为电能。
是匀速的，且至B点与提供电场的电路的控制开关S相碰，
使电场立即消失，滑块也由于碰撞，动能减为碰前的
1/4，其返回A点的运动恰好也是匀速的。若往返总时间
带电粒子在磁场中的运动知识点总结
带电粒子在磁场中的运动知识点总结带电粒子在磁场中的运动知识点总结磁场是由具有磁性的物质产生的一种特殊的物理现象。
带电粒子在磁场中的运动是一种经典力学问题，也是研究电磁力学的重要内容之一。
本文将从洛伦兹力和运动方程的角度，总结带电粒子在磁场中的运动知识点。
一、洛伦兹力的定义和表达式当带电粒子运动时，其受到磁场的作用力称为洛伦兹力。
洛伦兹力的大小和方向与带电粒子的电荷量、速度以及磁场的强度和方向有关。
洛伦兹力的表达式为：F = q(v × B)，其中F表示洛伦兹力，q表示带电粒子的电荷量，v表示带电粒子的速度，B表示磁场的磁感应强度。
从表达式可以看出，当带电粒子的速度与磁场的方向相垂直时，洛伦兹力最大，其大小为F = qvB。
当带电粒子的速度与磁场的方向平行时，洛伦兹力为零。
二、带电粒子在均匀磁场中的运动1. 带电粒子在均匀磁场中做圆周运动。
当带电粒子的速度与磁场的方向垂直时，洛伦兹力的方向垂直于速度和磁场，使得带电粒子呈圆周运动。
带电粒子沿着圆周运动的半径越小，则速度越大。
2. 带电粒子在均匀磁场中做螺旋线运动。
当带电粒子的速度既有向心分量又有切向分量时，带电粒子在均匀磁场中做螺旋线运动。
螺旋线的轴线平行于磁场方向，而螺旋线的半径和螺旋线的间距则与带电粒子的质荷比有关。
三、带电粒子在非均匀磁场中的运动在非均匀磁场中，带电粒子的运动受到洛伦兹力和离心力的共同作用。
1. 带电粒子在平行磁场中的运动。
当带电粒子的速度与非均匀磁场的方向平行时，洛伦兹力和离心力共同作用，使得带电粒子的运动轨迹偏离直线，呈现偏转或弯曲的状态。
2. 带电粒子在非均匀磁场中的稳定运动。
在某些特殊的非均匀磁场中，带电粒子可以实现稳定的运动。
例如，带电粒子在磁偶极场中做稳定的进动运动。
四、在磁场中运动的带电粒子与其他力的作用在实际情况中，带电粒子在磁场中的运动常常受到其他力的作用，如重力和电场的作用。
1. 在重力作用下的带电粒子运动。
带电粒子在电场和磁场中的运动

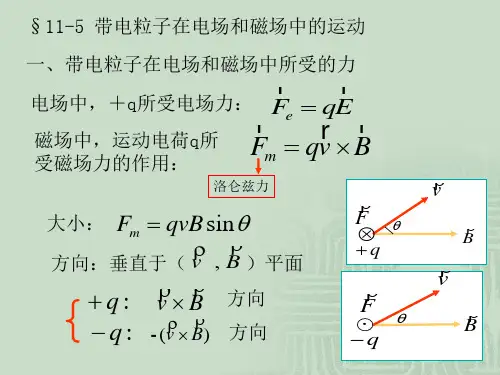

10-5 带电粒子在电场和磁场中的运动一、带电粒子在电场和磁场中所受的力若电场中点P 的电场强度为E ，则处于该点的电荷为q +的带电粒子所受的电场力为E F q =e此外，若点P 处的磁感强度为B ，且电荷为q +的带电粒子以速度v 通过点P ，如下图所示，那么，作用在带电粒子上的磁场力为B v F ⨯=q m （10-9）m F 叫做洛伦兹力。
洛伦兹力m F 的方向垂直于运动电荷的速度v 和磁感强度B 所组成的平面，且符合右手螺旋定则：即以右手四指由v 经小于180°的角弯向B ，此时，拇指的指向就是正电荷所受洛伦兹力的方向。
由式（10-9）还可以看出，当电荷为q +时，m F 的方向与B v ⨯的方向相同；当电荷为q -时，m F 的方向则为B v ⨯-的方向。
在普遍的情况下，带电粒子若既在电场又在磁场中运动时，那么作用在带电粒子上的 磁力应为电场力E q 和洛伦兹力B qv ⨯之和，即即B v E F ⨯+=q q二、带电粒子在磁场中运动举例1 回旋半径和回旋频率设电荷为q +，质量为m 的带电粒子，以初速0v 进入磁感强度为B 的均匀磁场中，且0v 与B垂直，如下图所示。
如略去重力作用，则作用在带电粒子上的力仅为洛伦兹力F ，其值为B qv F 0=，而F 的方向垂直于0v 与B 所构成的平面，所以，带电粒子进入磁场后将以速率0v 作匀速圆周运动，根据牛顿第二定律，有R v m B qv 200=其中R 为带电粒子作匀速圆周运动的轨道半径，也称回旋半径。
由上式得qB mv R 0= （10-10）我们把粒子运行一周所需要的时间叫做回旋周期，用符号T 表示，有qB m v R T π2π20== （10-11a ）单位时间内粒子所运行的圈数叫做回旋频率，用f 表示，有m qB T f π21== （10-11b ）讨论： 关于带电粒子在磁场中运动问题的讨论1 正电荷和负电荷的o v 与B 垂直时运动轨迹的比较如下图所示因此，在高能粒子物理中，常用带电粒子在云室中的径迹来观察和区分粒子的性质。
带电粒子在匀强电场和匀强磁场中的运动分析
带电粒子在匀强电场和匀强磁场中的运动分析作者：张杰来源：《中学教学参考·理科版》2015年第11期[摘要]文章利用运动合成和分解的思想，对带电粒子在匀强电场、匀强磁场或匀强电场与匀强磁场叠加的复合场中，可能进行的各种运动进行分析。
[关键词]带电粒子匀强电场匀强磁场[中图分类号] G633.7 [文献标识码] A [文章编号] 16746058（2015）320050设带电粒子的质量为m，电量为q（q>0），初速度为v0，匀强电场的电场强度为E，匀强磁场的磁感应强度为B，粒子的初始位置为坐标原点。
为方便讨论，当磁场存在时，固定磁场的方向沿Z轴的正方向；当电场方向与磁场方向垂直时，取电场方向为Y轴正方向；当初速度方向与电、磁场构成的平面垂直时，取初速度方向沿X方向。
一、带电粒子在匀强电场中的运动取电场方向为Y轴正方向，则粒子可能的运动有以下三类。
1.匀加速直线运动初速度v0沿Y轴正方向，有：qE=ma，y=v0t+12at22.类平抛运动初速度v0沿X轴正方向，有：qE=ma x=v0t y=12at23.类斜抛运动初速度v0在XY平面，沿X轴正方向的分量为v0x，沿Y轴正方向的分量为v0y。
带电粒子在匀强电场中做类斜抛运动的实例有：电子枪、示波管。
相关方程有：qE=ma x=v0xt y=v0y+12at2二、带电粒子在匀强磁场中的运动磁场的方向沿Z轴的正方向，粒子可能的运动有以下三类。
1.匀速直线运动（初速度v0沿Z轴正方向）z=v0t2.匀速圆周运动（初速度v0沿X轴正方向），有：Bqv0=mv02r T=2πmBq粒子在XY平面做匀速圆周运动，半径为r，周期为T3.等距螺旋线（如图1所示，图中给出了磁场、电场和初速度的X、Y、Z三个方向的分量）。
初速度v0在XZ平面，沿X轴正方向的分量为v0x，沿Z轴正方向的分量为v0z，有：Bqv0X=mv20Xr T=2πmBq螺距z=v0zt粒子的运动可以看成两个运动的合成，即XY平面的匀速圆周运动叠加Z轴方向的匀速直线运动，圆周运动的半径为r，周期为T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、带电粒子在磁场中的运动举例
1、回旋半径和回旋频率
带电粒子垂直于磁场的方向进 入磁场，洛仑兹力的大小为: 圆周运动
R
F qv0 B
mv R 0 qB
+
v
方向：与速度的方向和磁场的 方向垂直 2
v0 qv0 B m R
mv0 R qB
f
q, m
回旋半径
约束
用于受控 热核反应中
地磁场，两极强，中间弱，能 够捕获来自宇宙射线的的带电 粒子，在两极之间来回振荡。 1958年，探索者一号卫星在外 层空间发现被磁场俘获的来自 宇宙射线和太阳风的质子层和 电子层，称之为Van Allen辐 射带。
三、带电粒子在电场和磁场中的运动举例
1、电子比荷（e /m）的测定
磁聚焦在电子光学中有着广泛的应用。
*带电粒子在非均匀磁场中的运动
一个带电粒子进入轴对称会聚磁场， 由于磁场的不均匀，洛仑兹力的大 小要变化，所以不是匀速圆周运动。 且半径逐渐变小。
y
B
x
使沿磁场的运动被抑，而被迫 反转。象被“反射”回来一样。 这称之为磁镜。 带电粒子进入轴对称的会聚磁场，它便被约束在 一根磁力线附近的很小范围内，它只有纵向沿磁 结论： 力线的运动，而无横向跨越。或说在横向输运过 * 应用：磁 程中它受到很大的限制。
回旋频率
1 qB f T 2 m
回旋周期
2 R 2 mv 2 m T v0 v0 qB qB
回旋频率与粒子的速率无 关，回旋半径与速率有关。
2、电子的反粒子 电子偶
•原理：在高能粒子物理中，常用 带电粒子在云雾室中的轨迹来观 察和区分粒子的性质。 •正电子：1930年英国物理学家狄拉 克从理论上预言了正电子的存在， 1932年，美国物理学家安德森在分析 宇宙射线穿过位于云雾室的铅块后的 带电粒子的照片时，发现了正电子。
•引言：电子的电量和质量是 电子基本属性，因此对电子 的电量，质量和两者的比值 (即比荷)的测定有重要的意义。 1897年J.J. Thomson在卡文 迪许实验室测量电子比荷， 带电粒子在磁 为此1906年获Nobel物理奖。 场中的运动 •实验装置 •原理 y 加速电子经过电场与磁场区域 发生偏转 2 1 e E L 2 y LD m B 2 0 •结论 E 11 1 1.759 10 c kg 对于速度不太大的电子，现代测定值为 m0
2 m d v //T v cos qB
螺距d与v⊥无关，只与v//成正比，若各 粒子的v//相同，则其螺距是相同的，每 转 一周粒子都相交于一点，利用这个 原理，可实现磁聚焦。
B
h
Bቤተ መጻሕፍቲ ባይዱ
在平行于磁场的方向： F//=0 ，作匀速直线运动； 在垂直于磁场的方向： F⊥=qvBsinθ，匀速圆周运动 故带电粒子同时参与两个运动，结果粒子作螺旋线向前运动， 轨迹是螺旋线。 mv mv 螺距——粒子回转一周 sin 回旋半径 R qB qB 所前进的距离
回旋周期
2R 2 m T v qB
2、质谱仪
•引言：质谱仪是用物理方法分析同位素的仪器，由英国物理 学家与化学家阿斯顿于1919年创造，当年发现了氯与汞的同 位素，以后几年又发现了许多同位素，特别是一些非放射性 的同位素，为此，阿斯顿于1922年获诺贝尔化学奖。 q •原理图 v S 1 速度选择器 S2 从离子源出来的离子经过S1、 B + S2加速进入电场和磁场空间， E 若粒子带正电荷+q，则电荷所 受的力有： S3 A B 洛仑兹力：qvB 电场力 ： qE 若粒子能进入下面的磁场 qvB=qE
洛仑兹(Hendrik Antoon Lorentz, 1853-1928)
荷兰物理学家、数 学家，因研究磁场 对辐射现象的影响 取得重要成果，与 塞曼共获1902年诺 贝尔物理学奖金。
1895年，洛仑兹根据物质电结构的假 说，创立了经典电子论。洛仑兹的电磁 场理论研究成果，在现代物理中占有重 要地位。洛仑兹力是洛仑兹在研究电子 在磁场中所受的力的实验中确立起来的。 洛仑兹还预言了正常的塞曼效益，即 磁场中的光源所发出的各谱线，受磁场 的影响而分裂成多条的现象中的某种特 殊现象。 洛仑兹的理论是从经典物理到相对论 物理的重要桥梁，他的理论构成了相对 论的重要基础。洛仑兹对统计物理学也 有贡献。
3、 回旋加速器
第一台加速器是美国物理学家劳伦 斯于1934年研制成功的，为此劳伦 斯于1939年获诺贝尔物理学奖。
•目的： 用来获得高能带电粒子，去轰击原 子核或其它粒子，观察其中的反应， 从而研究原子核或其它粒子的性质。 •原理： 使带电粒子在电场与磁场作用下， 得以往复加速达到高能。 •结构： 密封在真空中的两个金属盒（D1和D2）放在电磁铁两 极间的强大磁场中，如图所示两盒之间有一窄缝，中 心附近放有离子源。两盒间接有交流电源，它在缝隙 里的交变电场用以加速带电粒子。
B
•电子偶：理论和实验都表明，正电子总是伴随着 电子一起出现的，犹如成对成双的配偶，故称之为 电子——正电子偶，简称电子偶或电子对。
3、磁聚焦
速度与磁场有一个夹角θ， 把速度分解成平行于磁场 的分量与垂直于磁场的分 量
v // v cos v v sin
E v B
滤速器
质谱分析： 质量为m，电量为q的带电粒子 经 过滤速器后，飞入磁场B’中做圆 周运动，落在感光片 A 处，其半 径R为：
+
A
q v S 1 S2 B E
v qvB m R
qBR m v
2
B
S3
若每个离子所带电量相等，由 谱线的位置可以确定同位素的 质量。由感光片上谱线的黑度， 可以确定同位素的相对含量。 锗的质谱
13-5 带电粒子在电场和磁场中的运动
一、带电粒子在电场和磁场中所受的力
电场力
磁场力
Fe qE Fm qv B
Fm
q
B
v
带电粒子在电场和磁 场中所受的力
F qE qv B
洛仑兹力的方向垂直 于运动电荷的速度和 磁感应强度所组成的 平面，且符合右手螺 旋定则。
