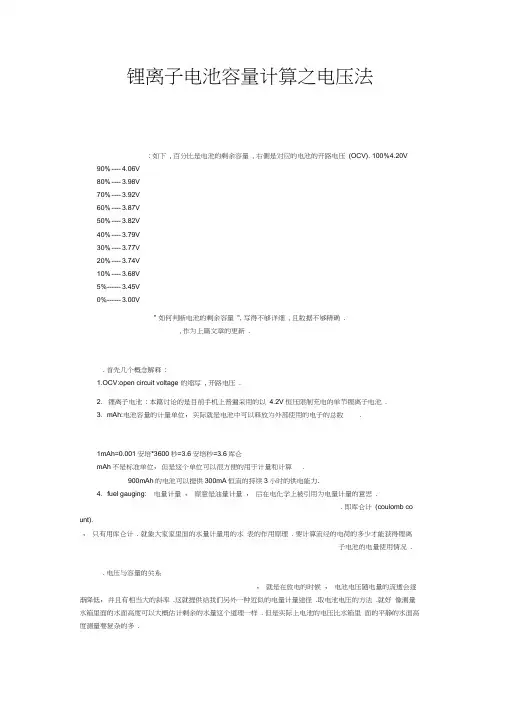

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法: 如下, 百分比是电池的剩余容量, 右侧是对应的电池的开路电压(OCV). 100% 4.20V 90% ---- 4.06V80% ---- 3.98V70% ---- 3.92V60% ---- 3.87V50% ---- 3.82V40% ---- 3.79V30% ---- 3.77V20% ---- 3.74V10% ---- 3.68V5% ------ 3.45V0% ------ 3.00V" 如何判断电池的剩余容量", 写得不够详细, 且数据不够精确., 作为上篇文章的更新.. 首先几个概念解释:1.OCV:open circuit voltage 的缩写, 开路电压.2. 锂离子电池: 本篇讨论的是目前手机上普遍采用的以4.2V 恒压限制充电的单节锂离子电池.3. mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4. fuel gauging: 电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.. 即库仑计(coulomb co unt).,只有用库仑计. 就象大家家里面的水量计量用的水表的作用原理. 要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.. 电压与容量的关系,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样. 但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.1. 同一个电池, 在同等剩余容量的情况下, 电压值因放电电流的大小而变化., 电压越低. 在没有电流的情况下, 电压最高.2. 环境温度对电池电压的影响, 温度越低, 同等容量电池电压越低.3. 循环对电池放电平台的影响,, 锂离子电池的放电平台趋于恶化. 放电平台降低. 所以相同电压所代表的容量也相应变化了.4. 不同厂家, 不同容量的锂离子电池, 其放电的平台略有差异.5. 不同类型的电极材料的锂离子电池, 放电平台有较大差异. 钴锂和锰锂的放电平台就完全不同. , 使电池的容量显示变的不稳定, 因为手机不可能一直处于小电流的待机状态. 暂时的大电流的损耗, 比如开背光, 放铃声,特别是通过, 都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后, 电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.. 电池电压对电池容量的表格, 下面给出一个标准的电压对电池剩余容量的表格(左侧)(右侧)1. 室温2. 新的电池3. 完全充饱以后进行GSM模拟放电4. 测量电池电压时, 关断放电回路, 测量电池开路电压. 排除放电电流对电压的影响.5. 选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.1. 室温2. 新的电池3. 完全充饱以后进行550mA的恒流放电4. 测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5. 选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少., 以10%的容量间隔进行划分OCV550mA恒流放电电压对容量关系100%---4.20V100%----4.20V90%-----4.06V90%-----3.97V80%-----3.98V80%-----3.87V70%-----3.92V70%-----3.79V ▲60%-----3.87V60%-----3.73V50%-----3.82V50%-----3.68V40%-----3.79V40% --- -3.65V30%-----3.77V30%-----3.62V20%-----3.74V20%-----3.58V10%-----3.68V10%-----3.51V5% ----- 3.45V 5% ----- 3.42V0% ----- 3.00V 0% ----- 3.00V, 表中的仅供各位参考. . 也没有其它公式可以套用. 手机只能实现制备一个对应的表格来对照实际测量到的电压, 来近似取得电池的容量.OCV放电电压在4.20V到3.90V之间下降斜率较快.3.8V 前后有一个相对平缓的放电平台3.7V 以后, 电压随容量下降急剧降低到 3.0V(1C)的放电平台出现在 3.65V 左右, 当电压降到3.79V 时, 40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧). 当手机重新进入小电流待机时, 电池电压会回升到对应左侧的 3.92V(70%). 那么手机的容量显示就会出现反跳现象.. 手机上采用测量电压法来计量电池容量的具体应用:1. 手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2. 常用的电量格. 有三格或四格的. 以四格电量的显示来讲.25%.50%或者更多. 第二格代表20%.... 是一种不平均的分配.S1200 的第一格电量就代表了前面的60%以上的电量.A8 的第一格电量代表了前面的70%左右的电量.,philips 的都有各自不同的格子定义.(就象上面的百分比).3. 但是只要是采用电压来计量容量原理来工作的手机, 这个电量就不可避免的存在下述弊端(分辨率)不高.三格,四格或10格(就象上面的百分比)., 比如打完一个电话后从两格降低到一格后, 过一会儿又反弹回两格这种现象.4. 手机对电池电压的采样, 一般会尽量采用低消耗电流时的电压(比如待机时),"多点采样计算平均值" 的算法来避免瞬间电流对电压的干扰.5. 手机里面设定容量格数的电压临界值是固定不变的., 其对应的剩余容量会出现很大的差异, 其第一格所代表的电量可以用 3 天, 而循环了100 次的电池和差的劣质电池.1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6. 在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7. 有些早期的手机使用的是镍氢电池或镍镉电池,. 其原理也是一样的. 这里不另行详细说明., 采用测量电池电压来计量电池容量是个简单易行, 但是略显粗糙的方法。

锂电池容量及其与电压之间的关系

锂电池容量及其与电压之间的关系

导读:现在好多关注锂电池放电的人,都有这样的体会,就是当锂电池从充满电压4.2V放电到3.7V时,时间很长,但一旦过了3.7V就放电很快了,没错,确实这样。

下面翻阅一我们现在设计电子产品,很多时候也用锂电池供电,同手机或者平板电脑用锂电池供电一样,熟悉了解锂电池容量的学问,也许对使用和设计锂电池供电包括设计电池充电器来说,现在好多关注锂电池放电的人,都有这样的体会,就是当锂电池从充满电压4.2V 放电到3.7V时,时间很长,但一旦过了3.7V就放电很快了,没错,确实这样。

下面翻阅一些锂一、先说一下电池的放电平台,就是指充满电的锂电池在放电时,电池的电压变化状电池恒流放电,电池电压要经历三个过程,即下降、稳定、再下降,在这三个过程中,稳定期是最长的。

稳定时间越长,说明电池的放电平台越高。

放电平台的高低,与电池制造工艺息息相关。

就是因为各个锂电池厂家的市场定位不一样,技术工艺手段不同,其控制的一般地,一节18650的锂电池满电压4.2V,当用1C的电流放电放到3.7V,放了60分钟,那么我们就说电池的使用容量是2200mAh,在这段时间里根据充电电池特性,做出一对于1节容量为2200mAh的18650锂电池来说,1C放电到3.7V用时1小时,容量(C)=2200mA×1小时那么问题就来了,对于好一点的锂电池,一般在我们做产品测试时会在3.7V以后电压下降的很快,那么在短时间内放的电量就很少。

相反不好的电池在4.2V到3.7V放电的时候,电压下降的很快,而在3.7V以后电压又下降的有很慢,这种电池是性能不好的一般容量也非常低。

那么好的锂电池的放电平台就是就一般而言,在恒压条件下,充到电压为4.2V,电流小于0.01C时停充电,然后搁置10分钟,在任何倍率的放电电流下,放电至3.7V时,电池放电所经历的一个时间长度,是衡量电池好坏的重要指标。

不过,不要一味地追求高平台,有时候平台电压高,容量却下降了,因为,不同倍率条件下,平台电压是不同的,因此,平台的问题应从多方考虑。

(权威)锂电池电压与剩余容量的关系

(权威)锂电池电压与剩余容量的关系

锂离子电池保护板上的开关元件是低沟道电阻的MOS大功率管,它的耐压不高(耐压高的代价就是沟道电阻升高),所以充电时的电压不能提高太多。

笼统地说,恒流源充电,开路电压在9V以下基本不会击穿保护板上的MOS管。

另外,请注意一点:保护板的截止电压精度往往并不高,也就是说它并不像专用充电器那样准确地在4.2V处截止。

所以即使电池带保护板最好也使用专用充电器充电,以免影响电池的使用寿命(过充对锂离子电池的寿命影响很大)。

回答补充:目前售品充电器几乎没有恒压充电的,基本都是恒流充到4.2V附近然后转成涓细电流。

另外,锂离子电池并不是每次充电都必须充到非常满,相反那样会降低电池寿命。

一般来说,充电到4.1V足矣,4.15V时,充电深度达到99%。

满充—满放这样的操作是电池性能下降之后,尝试激活才需要做的。

(权威)锂电池电压与剩余容量的关系电压:4.16-4.22V涓流补充:100%电压:4.15v 剩余容量:99%电压:4.14v 剩余容量:97%电压:4.12v 剩余容量:95%电压:4.10v 剩余容量:92%电压:4.08v 剩余容量:90%电压:4.05v 剩余容量:87%电压:4.03v 剩余容量:85%电压:3.93v 剩余容量:75% 电压:3.90v 剩余容量:70% 电压:3.87v 剩余容量:65% 电压:3.84v 剩余容量:60% 电压:3.81v 剩余容量:55% 电压:3.79v 剩余容量:50% 电压:3.77v 剩余容量:45%电压:3.76v 剩余容量:42% 电压:3.76V (持久电压点)电压:3.76v 剩余容量:40%电压:3.74v 剩余容量:35% 电压:3.73v 剩余容量:30% 电压:3.72v 剩余容量:25%电压:3.71v 剩余容量:20% 电压:3.71V (持久电压点)电压:3.66v 剩余容量:12%电压:3.65v 剩余容量:10%电压:3.64v 剩余容量:8%电压:3.63v 剩余容量:5%电压:3.61v 剩余容量:3%电压:3.59v 剩余容量:1%电压:3.58v 剩余容量:关机一般手机MP4等设置在此关机。

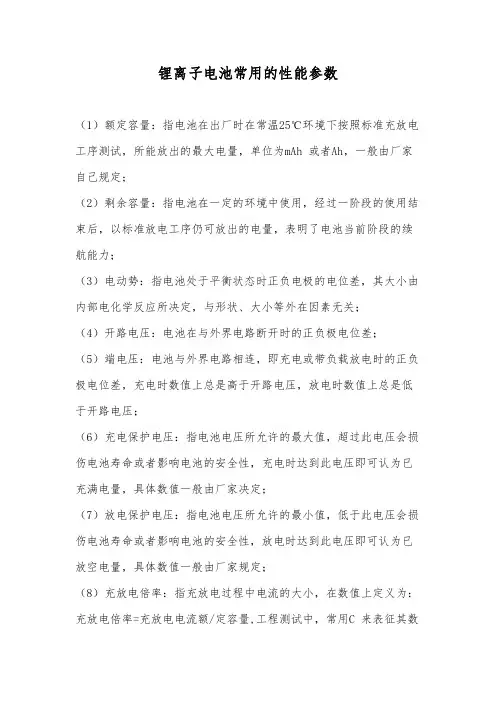

锂离子电池常用的性能参数

锂离子电池常用的性能参数

锂离子电池常用的性能参数(1)额定容量:指电池在出厂时在常温25℃环境下按照标准充放电工序测试,所能放出的最大电量,单位为mAh 或者Ah,一般由厂家自己规定;(2)剩余容量:指电池在一定的环境中使用,经过一阶段的使用结束后,以标准放电工序仍可放出的电量,表明了电池当前阶段的续航能力;(3)电动势:指电池处于平衡状态时正负电极的电位差,其大小由内部电化学反应所决定,与形状、大小等外在因素无关;(4)开路电压:电池在与外界电路断开时的正负极电位差;(5)端电压:电池与外界电路相连,即充电或带负载放电时的正负极电位差,充电时数值上总是高于开路电压,放电时数值上总是低于开路电压;(6)充电保护电压:指电池电压所允许的最大值,超过此电压会损伤电池寿命或者影响电池的安全性,充电时达到此电压即可认为已充满电量,具体数值一般由厂家决定;(7)放电保护电压:指电池电压所允许的最小值,低于此电压会损伤电池寿命或者影响电池的安全性,放电时达到此电压即可认为已放空电量,具体数值一般由厂家规定;(8)充放电倍率:指充放电过程中电流的大小,在数值上定义为: 充放电倍率=充放电电流额/定容量,工程测试中,常用C 来表征其数值的大小,如额定容量为10Ah 的电池以1C电流放电即表示放电电流为10A;(9)荷电状态:指电池剩余容量与额定容量的比值,常用百分比形式表示,表征电池当前状态下可吸收或释放电能的能力;(10)极化电压:指由电极反应导致的电池极化现象使电极电位偏离平衡电位,从而产生的电极电位差;(11)极化内阻:指由电极反应导致的内阻变化,包括电化学极化内阻和浓差极化内阻等,其值大小与电极材料和电化学本质相关; (12)欧姆内阻:指电池各组成部分之间的接触电阻,其值大小与电池的制造工艺、电极结构相关;(13)电池内阻:由极化内阻与欧姆内阻共同组成;(14)循环寿命:在电池满电状态下的容量下降至某一规定值之前,电池可经历的充放电循环次数。

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-锂离子电池容量计算之电压法锂离子电池开路电压与电池容量的对应关系分析先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).100%----4.20V90%-----4.06V80%-----3.98V70%-----3.92V60%-----3.87V50%-----3.82V40%-----3.79V30%-----3.77V20%-----3.74V10%-----3.68V5%------3.45V0%------3.00V以前发过一个"如何判断电池的剩余容量",写得不够详细,且数据不够精确.此次整理了一下试验数据,作为上篇文章的更新.以下是这个表格的来龙去脉.〓〓〓〓〓〓〓〓一.首先几个概念解释:1.OCV:open circuit voltage的缩写,开路电压.2.锂离子电池:本篇讨论的是目前手机上普遍采用的以4.2V恒压限制充电的单节锂离子电池.3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.折合物理上的标准的单位就是大家熟悉的库仑.库仑的国际标准单位为电流乘于时间的安培秒.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).★要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.〓〓〓〓〓〓〓〓二.电压与容量的关系但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.用电压来估计电池的剩余容量有以下几个不稳定性:1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.放电电流越大,电压越低.在没有电流的情况下,电压最高.2.环境温度对电池电压的影响, 温度越低,同等容量电池电压越低.3.循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定★★一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.〓〓〓〓〓〓〓〓〓〓〓三.电池电压对电池容量的表格说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧)以及大电流恒流放电是电池电压对容量的表格(右侧)标准条件描述:1.室温2.新的电池3.完全充饱以后进行GSM模拟放电4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.大电流恒流放电条件描述:1.室温2.新的电池3.完全充饱以后进行550mA的恒流放电4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.★★★★★具体数据如下,以10%的容量间隔进行划分OCV电压对容量关系 550mA恒流放电电压对容量关系100%----4.20V 100%----4.20V90%-----4.06V 90%-----3.97V80%-----3.98V 80%-----3.87V70%-----3.92V 70%-----3.79V▲60%-----3.87V 60%-----3.73V50%-----3.82V 50%-----3.68V40%-----3.79V▲ 40%-----3.65V30%-----3.77V 30%-----3.62V20%-----3.74V 20%-----3.58V10%-----3.68V 10%-----3.51V5%------3.45V 5%------3.42V0%------3.00V 0%------3.00V★★★★★以上数据为我三年来对锂离子电池测试的统计,因为电池电压的影响因素实在太多,表中的仅供各位参考.注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.在3.8V前后有一个相对平缓的放电平台在低于3.7V以后,电压随容量下降急剧降低到3.0V而对照的大电流放电(1C)的放电平台出现在3.65V左右由对比表格可以看到.如果长时间处于大电流放电状态,当电压降到3.79V时,手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的3.92V(70%).那么手机的容量显示就会出现反跳现象.--------------------------------------四.手机上采用测量电压法来计量电池容量的具体应用:1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2.常用的电量格.有三格或四格的.以四格电量的显示来讲.各个手机设计时每一格代表的电量并不一定是平均的25%.实际情况往往可能是第一格代表了50%或者更多.第二格代表2 0%.....是一种不平均的分配.波导S1200的第一格电量就代表了前面的60%以上的电量.厦新A8的第一格电量代表了前面的70%左右的电量.其它三星手机,philips的都有各自不同的格子定义.当然采用这种原理的也有用百分比来显示的(就象上面的百分比).3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),这时获得的电压比较有参考价值.而且手机软件会采用"多点采样计算平均值"的算法来避免瞬间电流对电压的干扰.5.手机里面设定容量格数的电压临界值是固定不变的.而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7.有些早期的手机使用的是镍氢电池或镍镉电池,同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.--------------------------------------总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法.。

锂电池容量及其与电压之间的关系

锂电池容量及其与电压之间的关系

一个图:读懂锂电池电池容量怎么回事导读:现在好多关注锂电池放电的人,都有这样的体会,就是当锂电池从充满电压4.2V放电到3.7V时,时间很长,但一旦过了3.7V就放电很快了,没错,确实这样。

下面翻阅一些锂电池的一些资料,给大家做一个总结。

我们现在设计电子产品,很多时候也用锂电池供电,同手机或者平板电脑用锂电池供电一样,熟悉了解锂电池容量的学问,也许对使用和设计锂电池供电包括设计电池充电器来说,很有必要。

现在好多关注锂电池放电的人,都有这样的体会,就是当锂电池从充满电压4.2V放电到3.7V时,时间很长,但一旦过了3.7V就放电很快了,没错,确实这样。

下面翻阅一些锂电池的一些资料,给大家做一个总结。

一、先说一下电池的放电平台,就是指充满电的锂电池在放电时,电池的电压变化状态。

电池恒流放电,电池电压要经历三个过程,即下降、稳定、再下降,在这三个过程中,稳定期是最长的。

稳定时间越长,说明电池的放电平台越高。

放电平台的高低,与电池制造工艺息息相关。

就是因为各个锂电池厂家的市场定位不一样,技术工艺手段不同,其控制的放电平台就不一样,质量也就有很大差别。

一般地,一节18650的锂电池满电压4.2V,当用1C的电流放电放到3.7V,放了60分钟,那么我们就说电池的使用容量是2200mAh,在这段时间里根据充电电池特性,做出一个图如下,可以更好理解电池容量和电压电流时间与放电平台关系:锂电池电池容量与放电平台理解示意图容量(C)=放电电流×电池放电平台时间对于1节容量为2200mAh的18650锂电池来说,1C放电到3.7V用时1小时,容量(C)=2200mA×1小时=2200mAh那么问题就来了,对于好一点的锂电池,一般在我们做产品测试时会在3.7V以后电压下降的很快,那么在短时间内放的电量就很少。

相反不好的电池在4.2V到3.7V放电的时候,电压下降的很快,而在3.7V以后电压又下降的有很慢,这种电池是性能不好的一般容量也非常低。

锂电池电压电量关系

锂电池电压电量关系

锂离子电池电压与容量的关系及容量计算方法
锂离子电池电压与容量的关系及容量计算方法
锂离子电池开路电压与电池容量的对应关系分析
先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).
5%------3.45V 5%------3.42V
0%------3.00V 0%------3.00V
★★★★★
因为电池电压的影响因素实在太多,表中的仅供各位参考.
真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法.
比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.
4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.
最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).
3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.
折合物理上的标准的单位就是大家熟悉的库仑.
库仑的国际标准单位为电流乘于时间的安培秒.
1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑
mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.
5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.
★★★★★

18650锂离子电池开路电压与电池电量关系

18650锂离子电池开路电压与电池电量关系

锂离子电池电压随电量变化锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率。

这就提供给我们另外一种近似的电量计量途径。

取电池电压的方法。

就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样。

但是实际上锂电池的电压比水箱里面的平静的水面高度测量要复杂的多。

用电压来估计电池的剩余容量有以下几个不稳定性:同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化。

放电电流越大,电压越低。

在没有电流的情况下,电压最高;环境温度对电池电压的影响,温度越低,同等容量电池电压越低;循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化。

放电平台降低。

所以相同电压所代表的容量也相应变化了;不同厂家,不同容量的锂离子电池,其放电的平台略有差异。

不同类型的电极材料的锂离子电池,放电平台有较大差异。

钴锂电池和锰锂电池的放电平台就完全不同。

以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定,一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态。

暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低。

此时手机显示的容量要降低得比实际容量降低更多。

而当大电流撤掉以后,电池的电压会回升。

这就会造成手机容量显示反而上升这种不合理的现象。

电池的电压在放电过程中一直在降低,比如电池3.6v,19ah,19ah的容量不是放到0v,而是2.几或3.几时,放电容量是19ah,如果放到0v,容量会比19多一点点,过放的话,会损伤电池的寿命。

设计优秀的话,仪表的截止电压和电池的电压基本相同,当电压到达某个数值时比如3V,电池就放完了,或者说接近放完了,仪表也就就到了最低的工作电压,如果说仪表的最低工作电压比较高,比如低于3.6v就不能工作,那么就存在电池还有电,仪表就不能工作的情况,这种情况下,应该提高外部供电电压要计算的不同材料、不同形状的电池不一样!例钴酸锂充电电压3.7V3.8V3.85V3.9V3.95V带电量7.8%28.0%53.0%59.1%67.6%一般来讲,锂电池的充放电电压越高的话,它的容量也就越大。

锂电池容量计算

锂电池容量计算

锂离子电池容量的测算锂离子电池开路电压与电池容量的对应关系分析先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).100%----4.20V90%-----4.06V80%-----3.98V70%-----3.92V60%-----3.87V50%-----3.82V40%-----3.79V30%-----3.77V20%-----3.74V10%-----3.68V5%------3.45V0%------3.00V以下是这个表格的来龙去脉.一.首先几个概念解释:1.OCVpen circuit voltage的缩写,开路电压.2.锂离子电池:本篇讨论的是目前手机上普遍采用的以4.2V恒压限制充电的单节锂离子电池.3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.折合物理上的标准的单位就是大家熟悉的库仑.库仑的国际标准单位为电流乘于时间的安培秒.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.二.电压与容量的关系但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.用电压来估计电池的剩余容量有以下几个不稳定性:1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.放电电流越大,电压越低.在没有电流的情况下,电压最高.2.环境温度对电池电压的影响, 温度越低,同等容量电池电压越低.3.循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.三.电池电压对电池容量的表格说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧)以及大电流恒流放电是电池电压对容量的表格(右侧)标准条件描述:1.室温2.新的电池3.完全充饱以后进行GSM模拟放电4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.大电流恒流放电条件描述:1.室温2.新的电池3.完全充饱以后进行550mA的恒流放电4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.具体数据如下,以10%的容量间隔进行划分OCV电压对容量关系550mA恒流放电电压对容量关系100%----4.20V 100%----4.20V90%-----4.06V 90%-----3.97V80%-----3.98V 80%-----3.87V70%-----3.92V 70%-----3.79V▲60%-----3.87V 60%-----3.73V50%-----3.82V 50%-----3.68V40%-----3.79V▲40%-----3.65V30%-----3.77V 30%-----3.62V20%-----3.74V 20%-----3.58V10%-----3.68V 10%-----3.51V5%------3.45V 5%------3.42V0%------3.00V 0%------3.00V以上数据为我三年来对锂离子电池测试的统计,因为电池电压的影响因素实在太多,表中的仅供各位参考.注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.在3.8V前后有一个相对平缓的放电平台在低于3.7V以后,电压随容量下降急剧降低到3.0V而对照的大电流放电(1C)的放电平台出现在3.65V左右由对比表格可以看到.如果长时间处于大电流放电状态,当电压降到3.79V时,手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的3.92V(70%).那么手机的容量显示就会出现反跳现象.四.手机上采用测量电压法来计量电池容量的具体应用:1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2.常用的电量格.有三格或四格的.以四格电量的显示来讲.各个手机设计时每一格代表的电量并不一定是平均的25%.实际情况往往可能是第一格代表了50%或者更多.第二格代表20%.....是一种不平均的分配.波导S1200的第一格电量就代表了前面的60%以上的电量.厦新A8的第一格电量代表了前面的70%左右的电量.其它三星手机,philips的都有各自不同的格子定义.当然采用这种原理的也有用百分比来显示的(就象上面的百分比).3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),这时获得的电压比较有参考价值.而且手机软件会采用"多点采样计算平均值"的算法来避免瞬间电流对电压的干扰.5.手机里面设定容量格数的电压临界值是固定不变的.而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7.有些早期的手机使用的是镍氢电池或镍镉电池,同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法。

锂离子电池基本充放电电压曲线

锂离子电池基本充放电电压曲线

锂离子电池基本充放电电压曲线锂离子电池是一种常见的充电式电池,广泛应用于移动通信、电动汽车、电子设备等领域。

本文将详细介绍锂离子电池的基本充放电电压曲线,旨在帮助读者更好地了解锂离子电池的充放电过程。

锂离子电池的充放电电压曲线是描述充放电过程中电压变化的曲线图。

图中横轴表示电池充放电的时间,纵轴表示电池的电压。

下面将分别介绍锂离子电池的充电和放电过程及其电压曲线。

一、锂离子电池的充电过程及电压曲线锂离子电池的充电过程通常分为恒流充电和恒压充电两个阶段。

1. 恒流充电阶段:在锂离子电池恒流充电阶段,电流将保持一个恒定的数值,使电池内部的锂离子通过电解液和正负极材料之间的反应被重新嵌入正极材料中,同时负极材料被锂离子脱嵌。

这个过程是一个可逆的电化学过程。

在恒流充电阶段,电池的电压会逐渐上升。

当电压达到电池的额定电压后,进入恒压充电阶段。

2. 恒压充电阶段:在锂离子电池恒压充电阶段,充电电压将被限制在一个固定的数值。

此时,电流会逐渐下降,直到达到充电截止条件。

恒压充电阶段是为了保护电池,以避免过度充电。

电池充电截止条件通常是指充电电流降至一个设定的极小值或设定的充电时间到达设定的极长时间。

二、锂离子电池的放电过程及电压曲线锂离子电池的放电过程通常可以分为开路电压、内阻电压和电极电压三个部分。

1. 开路电压:开路电压是指当电池处于静态状态时的电压,没有负载时测得的电池电压。

开路电压主要受电池的化学反应和电池内部压差的影响。

2. 内阻电压:内阻电压是由于电池内部的电导率限制而产生的电压降。

在放电过程中,电池的内阻会导致电压降低。

3. 电极电压:电极电压是指电池正负极之间的电压差。

在放电过程中,锂离子从正极迁移到负极,电极电压随着放电时间的增加而逐渐降低。

锂离子电池放电过程中的电压曲线通常表现为一个陡峭下降的趋势,直到电池的电压降到截止电压。

截止电压通常是指电池的额定电压或设定的截止电压。

总结:通过上述对锂离子电池充放电电压曲线的介绍,我们可以了解到,锂离子电池的充电过程中电压随时间逐渐上升,充电过程分为恒流充电和恒压充电两个阶段。

锂离子电池开路电压与电池容量的对应关系分析

锂离子电池开路电压与电池容量的对应关系分析

锂离子电池开路电压与电池容量的对应关系分析锂离子电池开路电压与电池容量的对应关系分析先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).100%----4.20V90%-----4.06V80%-----3.98V70%-----3.92V60%-----3.87V50%-----3.82V40%-----3.79V30%-----3.77V20%-----3.74V10%-----3.68V5%------3.45V0%------3.00V以下是这个表格的来龙去脉.〓〓〓〓〓〓〓〓一.首先几个概念解释:1.OCV:open circuit voltage的缩写,开路电压.2.锂离子电池:本篇讨论的是目前手机上普遍采用的以4.2V恒压限制充电的单节锂离子电池.3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.折合物理上的标准的单位就是大家熟悉的库仑.库仑的国际标准单位为电流乘于时间的安培秒.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).★要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.〓〓〓〓〓〓〓〓二.电压与容量的关系但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.用电压来估计电池的剩余容量有以下几个不稳定性:1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.放电电流越大,电压越低.在没有电流的情况下,电压最高.2.环境温度对电池电压的影响, 温度越低,同等容量电池电压越低.3.循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定★★一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.〓〓〓〓〓〓〓〓〓〓〓三.电池电压对电池容量的表格说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧) 以及大电流恒流放电是电池电压对容量的表格(右侧)标准条件描述:1.室温2.新的电池3.完全充饱以后进行GSM模拟放电4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.大电流恒流放电条件描述:1.室温2.新的电池3.完全充饱以后进行550mA的恒流放电4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.★★★★★具体数据如下,以10%的容量间隔进行划分OCV电压对容量关系 550mA恒流放电电压对容量关系100%----4.20V 100%----4.20V90%-----4.06V 90%-----3.97V80%-----3.98V 80%-----3.87V70%-----3.92V 70%-----3.79V▲60%-----3.87V 60%-----3.73V50%-----3.82V 50%-----3.68V40%-----3.79V▲ 40%-----3.65V30%-----3.77V 30%-----3.62V20%-----3.74V 20%-----3.58V10%-----3.68V 10%-----3.51V5%------3.45V 5%------3.42V0%------3.00V 0%------3.00V★★★★★以上数据为我三年来对锂离子电池测试的统计,因为电池电压的影响因素实在太多,表中的仅供各位参考.注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.在3.8V前后有一个相对平缓的放电平台在低于3.7V以后,电压随容量下降急剧降低到3.0V而对照的大电流放电(1C)的放电平台出现在3.65V左右由对比表格可以看到.如果长时间处于大电流放电状态,当电压降到3.79V时,手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的3.92V(70%).那么手机的容量显示就会出现反跳现象.--------------------------------------四.手机上采用测量电压法来计量电池容量的具体应用:1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2.常用的电量格.有三格或四格的.以四格电量的显示来讲.各个手机设计时每一格代表的电量并不一定是平均的25%.实际情况往往可能是第一格代表了50%或者更多.第二格代表20%.....是一种不平均的分配.波导S1200的第一格电量就代表了前面的60%以上的电量.厦新A8的第一格电量代表了前面的70%左右的电量.其它三星手机,philips的都有各自不同的格子定义.当然采用这种原理的也有用百分比来显示的(就象上面的百分比).3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),这时获得的电压比较有参考价值.而且手机软件会采用'多点采样计算平均值'的算法来避免瞬间电流对电压的干扰.5.手机里面设定容量格数的电压临界值是固定不变的.而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7.有些早期的手机使用的是镍氢电池或镍镉电池,同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.--------------------------------------总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算。

锂电池电压电量关系

锂电池电压电量关系

锂电池电压电量关系锂离子电池电压与容量的关系及容量计算方法锂离子电池电压与容量的关系及容量计算方法锂离子电池开路电压与电池容量的对应关系分析先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).100%----4.20V90%-----4.06V80%-----3.98V70%-----3.92V60%-----3.87V50%-----3.82V40%-----3.79V30%-----3.77V20%-----3.74V10%-----3.68V5%------3.45V0%------3.00V以下是这个表格的来龙去脉.一.首先几个概念解释:1.OCV:open circuit voltage的缩写,开路电压.2.锂离子电池:本篇讨论的是目前手机上普遍采用的以4.2V恒压限制充电的单节锂离子电池.3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.折合物理上的标准的单位就是大家熟悉的库仑.库仑的国际标准单位为电流乘于时间的安培秒.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).★要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.〓〓〓〓〓〓〓〓二.电池电压与容量的关系但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.用电压来估计电池的剩余容量有以下几个不稳定性:1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.放电电流越大,电压越低.在没有电流的情况下,电压最高.2.环境温度对电池电压的影响,温度越低,同等容量电池电压越低.3.循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定★★一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.〓〓〓〓〓〓〓〓〓〓〓三.电池电压对电池容量的表格说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧)以及大电流恒流放电是电池电压对容量的表格(右侧)标准条件描述:1.室温2.新的电池3.完全充饱以后进行GSM模拟放电4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.大电流恒流放电条件描述:1.室温2.新的电池3.完全充饱以后进行550mA的恒流放电4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.★★★★★具体数据如下,以10%的容量间隔进行划分OCV电压对容量关系550mA恒流放电电压对容量关系100%----4.20V100%----4.20V90%-----4.06V90%-----3.97V80%-----3.98V80%-----3.87V70%-----3.92V70%-----3.79V▲60%-----3.87V60%-----3.73V50%-----3.82V50%-----3.68V40%-----3.79V▲40%-----3.65V30%-----3.77V30%-----3.62V20%-----3.74V20%-----3.58V10%-----3.68V10%-----3.51V5%------3.45V5%------3.42V0%------3.00V0%------3.00V★★★★★因为电池电压的影响因素实在太多,表中的仅供各位参考.注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.在3.8V前后有一个相对平缓的放电平台在低于3.7V以后,电压随容量下降急剧降低到3.0V而对照的大电流放电(1C)的放电平台出现在3.65V左右由对比表格可以看到.如果长时间处于大电流放电状态,当电压降到3.79V时,手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的3.92V(70%).那么手机的容量显示就会出现反跳现象.--------------------------------------四.手机上采用测量电压法来计量电池容量的具体应用:1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2.常用的电量格.有三格或四格的.以四格电量的显示来讲.各个手机设计时每一格代表的电量并不一定是平均的25%.实际情况往往可能是第一格代表了50%或者更多.第二格代表20%.....是一种不平均的分配.波导S1200的第一格电量就代表了前面的60%以上的电量.厦新A8的第一格电量代表了前面的70%左右的电量.其它三星手机,philips的都有各自不同的格子定义.当然采用这种原理的也有用百分比来显示的(就象上面的百分比).3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),这时获得的电压比较有参考价值.而且手机软件会采用"多点采样计算平均值"的算法来避免瞬间电流对电压的干扰.5.手机里面设定容量格数的电压临界值是固定不变的.而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7.有些早期的手机使用的是镍氢电池或镍镉电池,同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.--------------------------------------总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法.。

锂电池电压电量关系

锂电池电压电量关系

锂电池电压电量关系锂离子电池电压与容量的关系及容量计算方法锂离子电池电压与容量的关系及容量计算方法锂离子电池开路电压与电池容量的对应关系分析先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).100%----4.20V90%-----4.06V80%-----3.98V70%-----3.92V60%-----3.87V50%-----3.82V40%-----3.79V30%-----3.77V20%-----3.74V10%-----3.68V5%------3.45V0%------3.00V以下是这个表格的来龙去脉.一.首先几个概念解释:1.OCV:open circuit voltage的缩写,开路电压.2.锂离子电池:本篇讨论的是目前手机上普遍采用的以 4.2V恒压限制充电的单节锂离子电池.3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.折合物理上的标准的单位就是大家熟悉的库仑.库仑的国际标准单位为电流乘于时间的安培秒.1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).★要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.〓〓〓〓〓〓〓〓二.电池电压与容量的关系但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.用电压来估计电池的剩余容量有以下几个不稳定性:1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.放电电流越大,电压越低.在没有电流的情况下,电压最高.2.环境温度对电池电压的影响, 温度越低,同等容量电池电压越低.3.循环对电池放电平台的影响,随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定★★一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光, 放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.〓〓〓〓〓〓〓〓〓〓〓三.电池电压对电池容量的表格说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧) 以及大电流恒流放电是电池电压对容量的表格(右侧)标准条件描述:1.室温2.新的电池3.完全充饱以后进行GSM模拟放电4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.大电流恒流放电条件描述:1.室温2.新的电池3.完全充饱以后进行550mA的恒流放电4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.★★★★★具体数据如下,以10%的容量间隔进行划分OCV电压对容量关系550mA恒流放电电压对容量关系100%----4.20V 100%----4.20V90%-----4.06V 90%-----3.97V80%-----3.98V 80%-----3.87V70%-----3.92V 70%-----3.79V▲60%-----3.87V 60%-----3.73V50%-----3.82V 50%-----3.68V40%-----3.79V▲40%-----3.65V30%-----3.77V 30%-----3.62V20%-----3.74V 20%-----3.58V10%-----3.68V 10%-----3.51V5%------3.45V 5%------3.42V0%------3.00V 0%------3.00V★★★★★因为电池电压的影响因素实在太多,表中的仅供各位参考.注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.在3.8V前后有一个相对平缓的放电平台在低于3.7V以后,电压随容量下降急剧降低到3.0V而对照的大电流放电(1C)的放电平台出现在3.65V左右由对比表格可以看到.如果长时间处于大电流放电状态,当电压降到3.79V时,手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的3.92V(70%).那么手机的容量显示就会出现反跳现象.--------------------------------------四.手机上采用测量电压法来计量电池容量的具体应用:1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.2.常用的电量格.有三格或四格的.以四格电量的显示来讲.各个手机设计时每一格代表的电量并不一定是平均的25%.实际情况往往可能是第一格代表了50%或者更多.第二格代表20%.....是一种不平均的分配.波导S1200的第一格电量就代表了前面的60%以上的电量.厦新A8的第一格电量代表了前面的70%左右的电量.其它三星手机,philips的都有各自不同的格子定义.当然采用这种原理的也有用百分比来显示的(就象上面的百分比).3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),这时获得的电压比较有参考价值.而且手机软件会采用"多点采样计算平均值"的算法来避免瞬间电流对电压的干扰.5.手机里面设定容量格数的电压临界值是固定不变的.而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.7.有些早期的手机使用的是镍氢电池或镍镉电池,同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.--------------------------------------总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法.。

锂离子电池开路电压与带电量对应关系分析

锂离子电池开路电压与带电量对应关系分析
4.1953
0.2465 0.0706 0.0692 0.0718 0.0754 0.0703 0.0649 0.0732 0.0835 0.0742 0.0658
-0.0052
备注:同ቤተ መጻሕፍቲ ባይዱ电芯整个测试过程测试点位固定
B组 (12PCS不同电芯同时测试)
放电截止瞬 间
静置30min后
ΔV
2.9994
3.2079
2.3 将上述12PCS电芯再充至满电状态,以初始0.5C电量作为基准,分别 放出不同电量:1#放电0%后搁置12h,2#放电5%后搁置12h,3#放电 10%后搁置12h,4#放电20%后搁置12h……依次类推,直至放电至 3.0V,记录电芯放电截止瞬间、搁置30min、12h后的电压,标识为B组。
开路电压差异的影响
1. 定义
❖ 开路电压 开路电压是指外电路没有电流流过,电池达到平衡时正、负极之间的电 位差。
❖ 放电深度( Depth of discharge DOD ) 放电深度指在电池使用过程中,电池放出的容量占其额定容量的百分比 称为放电深度。 锂离子电池充放电总反应:
充电—> LiMO2 + nC ======= Li1-xMO2 + LixCn
3.8017
3.8045
3.8188
3.8206
3.8696
3.8777
3.9400
3.9453
4.0094
4.0107
4.1055
4.1062
ΔV 0.0291 0.0099 0.0043 0.0046 0.0072 0.0028 0.0018 0.0081 0.0053 0.0013 0.0007
2.95 0%

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法

锂离子电池容量计算之电压法电压法是基于测量电池开路电压和工作电压之间的变化来计算电池容量的。

这种方法简单易行,不需要复杂的仪器和设备,因此广泛应用于实际生产和测试中。

首先,我们需要了解锂离子电池的基本原理和构造。

锂离子电池由正极、负极和电解质组成。

正极和负极通常是由不同的材料制成,而电解质则是将它们分离开来,但同时又能够传递离子。

在正常工作状态下,锂离子从正极向负极移动,通过电解质的传递。

这一过程中,电子同时从负极流向正极,形成了电流。

锂离子在电池中的移动和储存导致了电势差的变化,这就是电池的开路电压。

在开始测量之前,首先需要将电池放置在一个理想状态下,即电池被完全充电或放电。

然后,通过测量电池的开路电压来获取初始电压值。

接下来,将电池连接到一个恒定负载,通过使电池放电直到达到目标电压值。

在放电过程中,需要记录下电池的工作电压。

在测量过程中,需要注意一些因素的影响,例如工作电流和环境温度。

这些因素可能会导致电池的电压值发生一些微小改变,因此在计算容量时应该进行校正。

根据电压法计算锂离子电池的容量可以使用公式:容量(mAh)=(初始电压-目标电压)*电池负载电阻/1000其中,初始电压和目标电压是以伏特为单位的电压值,电池负载电阻是以欧姆为单位的电阻值,容量以毫安时为单位。

需要注意的是,根据电压法计算出来的容量只是一个近似值,不是非常准确的数值。

因为电池的放电过程中,电压并不是线性变化的,而且受到很多因素的影响。

在实际应用中,为了更准确地计算锂离子电池的容量,一般会使用更复杂的充放电曲线分析方法,例如充放电时间法和恒压恒流法。

总之,电压法是一种简单易行的计算锂离子电池容量的方法,适用于大多数实际应用场景。

但需要注意的是,根据电压法计算出来的容量只是个近似值,如果需要更准确的数值,还需要使用其他方法进行进一步分析和计算。

电池的开路电压

电池的开路电压

电池的开路电压一、引言电池是我们日常生活中经常使用的电能储存设备,其开路电压是衡量电池性能的重要指标之一。

本文将从以下几个方面详细介绍电池的开路电压。

二、什么是开路电压开路电压(Open Circuit Voltage,简称OCV)是指在不接通负载情况下,两端电极间的电势差。

通俗地说,就是没有接任何东西的时候,电池两端所能提供的最大电压。

三、影响开路电压的因素1. 金属材料不同金属材料会影响到电池内部化学反应的进行,从而影响到开路电压。

例如铅酸蓄电池使用铅和铅氧化物作为正负极材料,锂离子电池则使用锂钴酸等金属材料。

2. 电解液不同类型的电解液也会对开路电压产生影响。

例如铅酸蓄电池使用硫酸作为主要成分的液体,而锂离子电池则使用含有锂盐和有机溶剂的液体。

3. 温度温度也会对电池的开路电压产生影响。

一般来说,温度越高,电池的开路电压会越低。

这是因为高温会加快电池内部化学反应的进行,从而降低了开路电压。

4. 电池容量电池容量指的是一个电池可以储存的能量大小,通常以安时(Ah)为单位。

一般来说,容量越大的电池其开路电压也会相应地更高。

四、不同类型电池的开路电压1. 铅酸蓄电池铅酸蓄电池是一种常见的储能设备,其标准工作电压为2V/单体。

在充满状态下,铅酸蓄电池的开路电压约为2.1V-2.15V/单体。

2. 锂离子电池锂离子电池是目前最常用的可充电储能设备之一,其标准工作电压为3.6V/单体。

在充满状态下,锂离子电池的开路电压约为4.2V/单体。

3. 镍氢充放电池镍氢充放电池是一种比较新型的可充放储能设备,其标准工作电压为1.2V/单体。

在充满状态下,镍氢充放电池的开路电压约为1.4V/单体。

五、结论开路电压是衡量电池性能的一个重要指标,其大小受到多种因素的影响。

不同类型的电池具有不同的开路电压范围,因此在选用电池时需要根据实际需求进行选择。

锂离子电池开路电压与带电量对应关系分析共15页

锂离子电池开路电压与带电量对应关系分析共15页

ቤተ መጻሕፍቲ ባይዱ
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非
锂离子电池开路电压与带电量对应关
系分析
21、没有人陪你走一辈子,所以你要 适应孤 独,没 有人会 帮你一 辈子, 所以你 要奋斗 一生。 22、当眼泪流尽的时候,留下的应该 是坚强 。 23、要改变命运,首先改变自己。
24、勇气很有理由被当作人类德性之 首,因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿. 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ,它只 是让人 们的脚 放上一 段时间 ,以便 让别一 只脚能 够再往 上登。

LFP电池容量电压内阻分析

LFP电池容量电压内阻分析

锂离子电池的三大特性分析时间:2014-11-12 11:12:47来源:本站原创浏览次数: 9584一、电池的容量特性容量测试得到电池在不同倍率下的放电电压与容量关系曲线如图3所示。

图3 不同倍率下的放电电压与容量的关系曲线从图中可以看出,在整个放电过程中锂离子电池的电压曲线可以分为3个阶段:1)电池在初始阶段端电压快速下降,放电倍率越大,电压下降的越快;2)电池电压进入一个缓慢变化的阶段,这段时间称为电池的平台区,放电倍率越小,平台区持续的时间越长,平台电压越高,电压下降越缓慢。

在锂离子电池的实际使用过程中,尽可能希望电池工作在平台区;3)在电池电量接近放完时,电池负载电压开始急剧下降直至达到放电截止电压。

从容量测试的结果中,同时还可以得到放电电流与容量的曲线关系,如图4所示。

图4不同放电电流与容量的关系曲线从图中可以看出,电池放电电流的大小,会直接影响到电池的实际容量。

放电电流越大,电池容量相应减小,这表明放电电流越大,到达终止电压经历的时间越短。

所以谈到电池容量时,应指明其放电电流(放电倍率)。

二、电池开路电压特性开路电压测试[6]得到锂离子电池开路电压与电池SOC的关系曲线如图5所示。

图5电池充电与放电时的OCV-SOC曲线从图中可以看出,电池的OCV-SOC曲线与电池放电电压曲线趋势基本相同。

在SOC的中间区间(20%<SOC<80%)内,电池的OCV变化极小,电池处于平台区;而在SOC的两端区间(SOC<10%和SOC>90%),OCV 的变化率较大,整个磷酸铁锂电池的OCV-SOC曲线呈现中间区域平坦,头尾两端陡峭的样子,开路电压法即是利用这一稳定的对应关系进行SOC 估计。

锂离子电池OCV-SOC关系曲线受温度、放电倍率、老化程度因素影响较小[7],但在充放电2种状态下,两条特性曲线之间会存在一定差异。

三、电池内阻特性图6表示磷酸铁锂电池在充电和放电时的欧姆内阻。

图6电池内阻变化曲线磷酸铁锂电池的欧姆内阻曲线呈现以下的特点:在图6中较宽广的SOC围内,即SOC=[10%,100%]的区间内,电池的欧姆内阻变化很小,而在较低的SOC区间内,随SOC的降低欧姆内阻出现较大幅度的增长,这是因为电池放电末期,电池内部化学物质活性降低;在整个SOC范围内,充电欧姆内阻总体大于放电欧姆内阻,这是因为锂离子电池放电属于自发反应,较容易;充电是由外部电源作用,使锂离子嵌入负极,较困难。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

锂离子电池开路电压与电池容量的对应关系分析
先给出一个表格:如下,百分比是电池的剩余容量,右侧是对应的电池的开路电压(OCV).
100%----4.20V
90%-----4.06V
80%-----3.98V
70%-----3.92V
60%-----3.87V
50%-----3.82V
40%-----3.79V
30%-----3.77V
20%-----3.74V
10%-----3.68V
5%------3.45V
0%------3.00V
以下是这个表格的来龙去脉.
〓〓〓〓〓〓〓〓
一.首先几个概念解释:
1.OCV:open circuit voltage的缩写,开路电压.
2.锂离子电池:本篇讨论的是目前手机上普遍采用的以4.2V恒压限制充电的单节锂离子电池.
3.mAh:电池容量的计量单位,实际就是电池中可以释放为外部使用的电子的总数.
折合物理上的标准的单位就是大家熟悉的库仑.
库仑的国际标准单位为电流乘于时间的安培秒.
1mAh=0.001安培*3600秒=3.6安培秒=3.6库仑
mAh不是标准单位,但是这个单位可以很方便的用于计量和计算.
比如一颗900mAh的电池可以提供300mA恒流的持续3小时的供电能力.
4.fuel gauging:电量计量,原意是油量计量,后在电化学上被引用为电量计量的意思.
最科学的并且是最原始的电池的电量计量方法是对流经的电子流量的统计.即库仑计(coulomb count).
★要想获得锂离子电池的电量使用的正确情况,只有用库仑计.就象大家家里面的水量计量用的水表的作用原理.要计算流经的电荷的多少才能获得锂离子电池的电量使用情况.
〓〓〓〓〓〓〓〓
二.电压与容量的关系
但是锂离子电池有一个对电量计量很有用的特性,就是在放电的时候,电池电压随电量的
流逝会逐渐降低,并且有相当大的斜率.这就提供给我们另外一种近似的电量计量途径.取电池电压的方法.就好像测量水箱里面的水面高度可以大概估计剩余的水量这个道理一样.但是实际上电池的电压比水箱里面的平静的水面高度测量要复杂的多.
用电压来估计电池的剩余容量有以下几个不稳定性:
1.同一个电池,在同等剩余容量的情况下,电压值因放电电流的大小而变化.
放电电流越大,电压越低.在没有电流的情况下,电压最高.
2.环境温度对电池电压的影响, 温度越低,同等容量电池电压越低.
3.循环对电池放电平台的影响,
随着循环的进行,锂离子电池的放电平台趋于恶化.放电平台降低.所以相同电压所代表的容量也相应变化了.
4.不同厂家,不同容量的锂离子电池,其放电的平台略有差异.
5.不同类型的电极材料的锂离子电池,放电平台有较大差异.钴锂和锰锂的放电平台就完全不同.
以上这些都会造成电压的波动和电压的差异,使电池的容量显示变的不稳定
★★一台手机上用电压计量电池容量时,因为手机不可能一直处于小电流的待机状态.暂时的大电流的损耗,比如开背光,放铃声,特别是通过,都会造成电池电压很快降低.此时手机显示的容量要降低得比实际容量降低更多.而当大电流撤掉以后,电池的电压会回升.这就会造成手机容量显示反而上升这种不合理的现象.
〓〓〓〓〓〓〓〓〓〓〓
三.电池电压对电池容量的表格
说了这么多,下面给出一个标准的电压对电池剩余容量的表格(左侧)
以及大电流恒流放电是电池电压对容量的表格(右侧)
标准条件描述:
1.室温
2.新的电池
3.完全充饱以后进行GSM模拟放电
4.测量电池电压时,关断放电回路,测量电池开路电压.排除放电电流对电压的影响.
5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.
大电流恒流放电条件描述:
1.室温
2.新的电池
3.完全充饱以后进行550mA的恒流放电
4.测量电池电压时,不关断放电回路,测量电池实际工作电压.携带放电电流对电压的影响.
5.选用钴锂的电池,因为目前手机上大多选用的是钴锂.锰锂很少.
★★★★★
具体数据如下,以10%的容量间隔进行划分
OCV电压对容量关系550mA恒流放电电压对容量关系
100%----4.20V 100%----4.20V
90%-----4.06V 90%-----3.97V
80%-----3.98V 80%-----3.87V
70%-----3.92V 70%-----3.79V▲
60%-----3.87V 60%-----3.73V
50%-----3.82V 50%-----3.68V
40%-----3.79V▲40%-----3.65V
30%-----3.77V 30%-----3.62V
20%-----3.74V 20%-----3.58V
10%-----3.68V 10%-----3.51V
5%------3.45V 5%------3.42V
0%------3.00V 0%------3.00V
★★★★★
以上数据为我三年来对锂离子电池测试的统计,
因为电池电压的影响因素实在太多,表中的仅供各位参考.
注意这里电池电压与容量不是线性关系.也没有其它公式可以套用.手机只能实现制备一个对应的表格来对照实际测量到的电压,来近似取得电池的容量.
锂离子电池的OCV放电电压在4.20V到3.90V之间下降斜率较快.
在3.8V前后有一个相对平缓的放电平台
在低于3.7V以后,电压随容量下降急剧降低到3.0V
而对照的大电流放电(1C)的放电平台出现在3.65V左右
由对比表格可以看到.
如果长时间处于大电流放电状态,当电压降到3.79V时,
手机这个时候认为只有40%(参考左侧)的电量.而实际电池应该还有70%的电量(参考右侧).当手机重新进入小电流待机时,电池电压会回升到对应左侧的 3.92V(70%).那么手机的容量显示就会出现反跳现象.
--------------------------------------
四.手机上采用测量电压法来计量电池容量的具体应用:
1.手机设计的电量显示就是根据这个电压对容量的关系来设置手机上电量的显示.
2.常用的电量格.有三格或四格的.以四格电量的显示来讲.
各个手机设计时每一格代表的电量并不一定是平均的25%.
实际情况往往可能是第一格代表了50%或者更多.第二格代表20%.....是一种不平均的分配.
波导S1200的第一格电量就代表了前面的60%以上的电量.
厦新A8的第一格电量代表了前面的70%左右的电量.
其它三星手机,philips的都有各自不同的格子定义.
当然采用这种原理的也有用百分比来显示的(就象上面的百分比).
3.但是只要是采用电压来计量容量原理来工作的手机,这个电量就不可避免的存在下述弊端
电量的精度(分辨率)不高.三格,四格或10格(就象上面的百分比).
电量会出现反复变化,比如打完一个电话后从两格降低到一格后,过一会儿又反弹回两格这种现象.
4.手机对电池电压的采样,一般会尽量采用低消耗电流时的电压(比如待机时),
这时获得的电压比较有参考价值.
而且手机软件会采用"多点采样计算平均值"的算法来避免瞬间电流对电压的干扰.
5.手机里面设定容量格数的电压临界值是固定不变的.
而电池随着循环的进行或选用放电平台很差的电池时,其对应的剩余容量会出现很大的差异
比如放电平台高的电池,其第一格所代表的电量可以用3天,而循环了100次的电池和差的劣质电池.
其第一格电量却只能用1到2天.甚至出现在电量为空格的时候却还可以待机2天的怪异现象.
6.在处理电压反跳现象时,有些手机会采用锁定容量格数的一个算法.即容量显示不反跳,但是当前的容量格数的使用时间会相对延长一点.
7.有些早期的手机使用的是镍氢电池或镍镉电池,
同样镍基电池也可以绘出一个放电电压对容量的关系.其原理也是一样的.这里不另行详细说明.
--------------------------------------
总之,采用测量电池电压来计量电池容量是个简单易行,但是略显粗糙的方法.
真正高级的锂离子电池电量计量只有采用库仑计并使用高级的电量计量算法。

相关文档
最新文档
