钢结构构件的连接方法总结

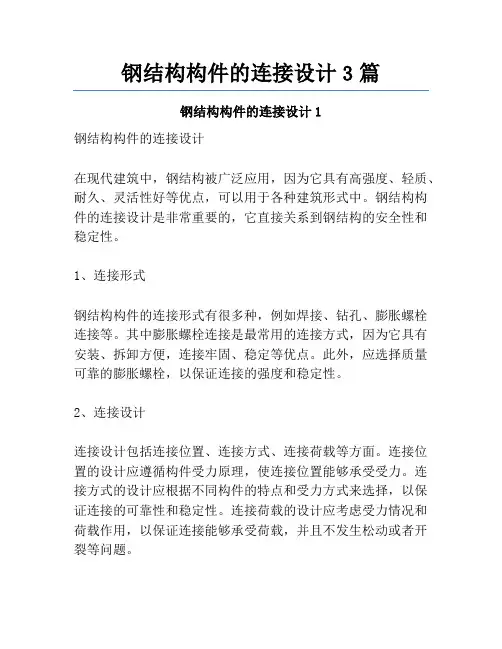

钢结构构件的连接设计3篇

钢结构构件的连接设计3篇钢结构构件的连接设计1钢结构构件的连接设计在现代建筑中，钢结构被广泛应用，因为它具有高强度、轻质、耐久、灵活性好等优点，可以用于各种建筑形式中。

钢结构构件的连接设计是非常重要的，它直接关系到钢结构的安全性和稳定性。

1、连接形式钢结构构件的连接形式有很多种，例如焊接、钻孔、膨胀螺栓连接等。

其中膨胀螺栓连接是最常用的连接方式，因为它具有安装、拆卸方便，连接牢固、稳定等优点。

此外，应选择质量可靠的膨胀螺栓，以保证连接的强度和稳定性。

2、连接设计连接设计包括连接位置、连接方式、连接荷载等方面。

连接位置的设计应遵循构件受力原理，使连接位置能够承受受力。

连接方式的设计应根据不同构件的特点和受力方式来选择，以保证连接的可靠性和稳定性。

连接荷载的设计应考虑受力情况和荷载作用，以保证连接能够承受荷载，并且不发生松动或者开裂等问题。

3、连接结构连接结构是连接的核心，也是最容易出现问题的地方。

连接结构要保证质量可靠，并且能够承受各种不同的荷载。

连接结构的设计应该考虑结构的可制造性，材料的可靠性，以及受力性能的稳定性等因素。

4、连接的施工钢结构连接是在施工现场进行的，因此注意施工的安全性和质量。

在施工前应检查连接件的材料、规格、密封性等，以保证施工的质量。

施工时也应严格按照设计要求进行操作，遵守安全规范，保证施工质量和安全。

总之，钢结构构件连接是钢结构的重要组成部分，连接设计的安全和可靠性直接关系到整个结构的安全性和稳定性。

我们应该认真考虑设计、施工过程中的各种因素，以保证钢结构顺利建成，发挥其最大的作用在钢结构建筑中，连接是至关重要的。

合理的连接设计、选择高质量的连接件以及保证连接结构的可靠性和施工质量，都是保证钢结构安全性和稳定性的必要条件。

在实际应用中，要根据受力特点和荷载作用等因素，精心设计连接位置、连接方式和连接荷载，强化连接结构和施工管理，以确保钢结构的高质量建设和持久使用钢结构构件的连接设计2钢结构构件的连接设计钢结构是现代建筑中广泛采用的一种建筑结构形式，由一系列钢结构构件组成。

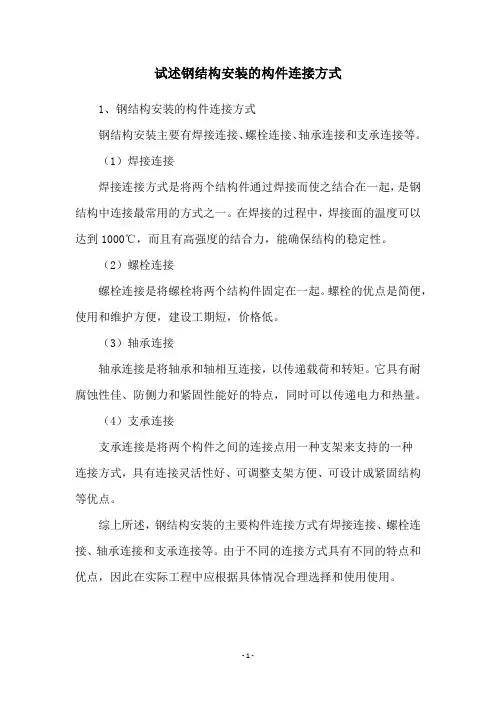

试述钢结构安装的构件连接方式

试述钢结构安装的构件连接方式
1、钢结构安装的构件连接方式
钢结构安装主要有焊接连接、螺栓连接、轴承连接和支承连接等。

（1）焊接连接
焊接连接方式是将两个结构件通过焊接而使之结合在一起，是钢结构中连接最常用的方式之一。

在焊接的过程中，焊接面的温度可以达到1000℃，而且有高强度的结合力，能确保结构的稳定性。

（2）螺栓连接
螺栓连接是将螺栓将两个结构件固定在一起。

螺栓的优点是简便，使用和维护方便，建设工期短，价格低。

（3）轴承连接
轴承连接是将轴承和轴相互连接，以传递载荷和转矩。

它具有耐腐蚀性佳、防侧力和紧固性能好的特点，同时可以传递电力和热量。

（4）支承连接
支承连接是将两个构件之间的连接点用一种支架来支持的一种
连接方式，具有连接灵活性好、可调整支架方便、可设计成紧固结构等优点。

综上所述，钢结构安装的主要构件连接方式有焊接连接、螺栓连接、轴承连接和支承连接等。

由于不同的连接方式具有不同的特点和优点，因此在实际工程中应根据具体情况合理选择和使用使用。

- 1 -。

钢结构的连接方式

§3-1钢结构的连接钢结构的构件是由型钢、钢板等通过连接（connections）构成的，各构件再通过安装连接架构成整个结构。

因此，连接在钢结构中处于重要的枢纽地位。

在进行连接的设计时，必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等（图3.1.1）。

3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。

其优点是：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。

其缺点是：在焊缝附近的热影响区内，钢材的金相组织发生改变，导致局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。

二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法（3.1.2）。

通电后，在涂有药皮的焊条和焊件间产生电弧。

电弧提供热源，使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。

由电焊条药皮形成的熔渣和气体覆盖着熔池，防止空气中的氧、氮等气体与熔化的液体金属接触，避免形成脆性易裂的化合物。

焊缝金属冷却后把被连接件连成一体。

手工电弧焊设备简单，操作灵活方便，适于任意空间位置的焊接，特别适于焊接短焊缝。

但生产效率低，劳动强度大，焊接质量与焊工的技术水平和精神状态有很大的关系。

手工电弧焊所用焊条应与焊件钢材（或称主体金属）相适应，例如：对Q235钢采用E43型焊条（E4300～E4328）；对Q345钢采用E50型焊条（E5000～E5048）；对390钢和Q420钢采用E55型焊条（E5500～E5518）。

焊条型号中字母E表示焊条类型等。

不同钢种的钢材相焊接时，宜采用低组配方案，即宜采用与低强度钢相适应的焊条。

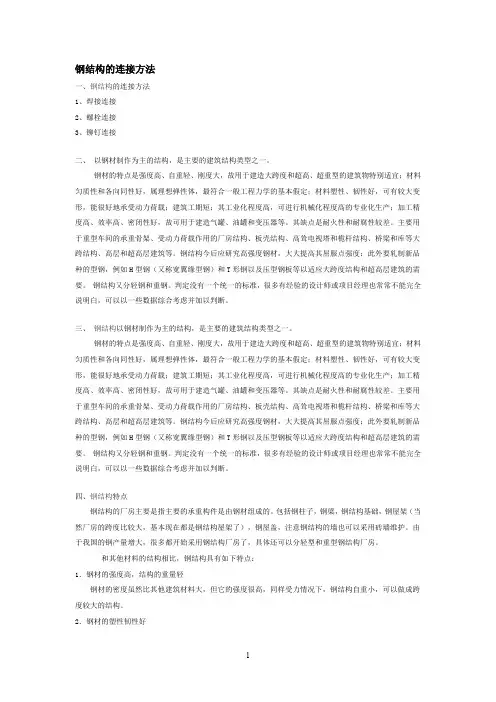

钢结构的连接方法

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

常用的几种钢结构构件的拼接

常用的几种钢结构构件的拼接构件的拼接一、等截面拉、压杆拼接1、工厂拼接①拉杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

直接对焊时焊缝质量必须达到一、二级质量标准，否则要采用拼接板加角焊缝。

②压杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

采用拼接板加角焊缝时，构件的翼缘和腹板都应有各自的拼接板和焊缝，使传力尽量直接、均匀，避免应力过分集中。

确定腹板拼接板宽度时，要留够施焊纵焊缝时操作焊条所需的空间。

2、工地拼接①拉杆：可以用拼接板加高强螺栓(图c)或端板加高强螺栓(图d)。

②压杆：可以采用焊接(图e、f)或上、下段接触面刨平顶紧直接承压传力(图g、h)。

用焊接时，上段构件要事先在工厂做好坡口，下段(或上、下两段)带有定位零件(槽钢或角钢)，保证施焊时位置正确。

上、下段接触面刨平顶紧直接承压传力时应辅以少量焊缝和螺栓，使不能错动。

拉压杆的拼接宜按等强度原则来计算，亦即拼接材料和连接件都能传递断开截面的最大内力。

二、变截面柱的拼接（略）三、梁的拼接梁的拼接施工条件的不同分为车间（工厂）拼接和工地拼接两种。

1、工厂拼接1）翼缘和腹板的工厂拼接位置最好错开，以避免焊缝集中。

2）翼缘和腹板的拼接焊缝一般采用对接焊缝。

3）对于满足1、2级焊缝质量检验级别的焊缝不需要进行验算。

4) 对于满足3级焊缝质量检验级别的焊缝需要进行验算.当焊缝强度不足时可采用斜焊缝。

当θ满足tgθ≤1.5时，可以不必验算。

2、工地拼接的构造1）工地拼接一般应使翼缘和腹板在同一截面处断开，以便于分段运输（图a）。

为了使翼缘板在焊接过程中有一定地伸缩余地，以减少焊接残余应力，可在工厂预留约500mm长度不焊。

2)图b将翼缘和腹板的拼接位置适当错开的方式，可以避免焊缝集中在同一截面，但运输有一定困难。

3）对于铆接梁和较重要的或受动力荷载作用的焊接大型梁，其工地拼接常采用高强螺栓连接。

主次梁的连接一．次梁为简支梁1、叠接构造：在主梁上的相应位置应设置支承加劲肋，以免主梁腹板承受过大的局部压力。

钢结构的连接方法

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准，很多有经验的设计师或项目经理也常常不能完全说明白，可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构，是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

简述钢结构连接方法的种类

简述钢结构连接方法的种类
钢结构连接方法的种类包括以下几种：
1. 螺栓连接：使用螺栓和螺母将钢构件连接在一起。

螺栓连接能够提供较高的刚度和强度，并且易于安装和拆卸。

2. 焊接连接：通过将钢构件进行熔接来实现连接。

焊接连接能够提供更高的刚度和强度，并且可以实现连续的结构性能。

3. 铆接连接：使用铆钉将钢构件连接在一起。

铆接连接具有较高的刚度和强度，并且能够实现连续的结构性能。

4. 锚固连接：通过固定钢构件到混凝土结构或者其他基础上来实现连接。

锚固连接能够提供较高的稳定性和抗震能力。

5. 拼装连接：将预制的钢构件通过扣件或者其他连接件进行组合拼装。

拼装连接能够提高施工速度和灵活性，并且便于现场安装。

6. 机械连接：使用机械连接件，如榫卯接头、卡口式接头等，将钢构件连接在一起。

机械连接能够提供较高的刚度和强度，并且方便拆卸和更换。

总结起来，钢结构连接方法的种类多样，每种连接方法都有其适用的场景和特点，选择合适的连接方法可以提高钢结构的安全性和可靠性。

常用的钢结构连接方法

常用的钢结构连接方法
常用的钢结构连接方法有以下几种：
1. 焊接连接：通过焊接方法将钢构件连接在一起，常见的有电弧焊、气焊、氩弧焊等。

2. 螺栓连接：使用螺栓将钢构件连接在一起，通过螺栓和螺母的紧固力来实现连接。

常用的螺栓连接方式有高强度螺栓连接和普通螺栓连接。

3. 锚栓连接：通过将一端固定在混凝土基础中，另一端与钢构件连接，采用铆钉和钢板焊接的方式连接。

4. 铆接连接：使用铆钉将钢构件连接在一起，通过铆钉的拉力来实现固定连接。

5. 悬挂连接：将钢构件通过悬挂装置悬挂在支撑构件上，常见的悬挂连接方式有环形吊环、悬挂链以及吊索连接。

以上是常用的钢结构连接方法，具体使用哪种连接方法需要根据具体情况，如结构形式、荷载要求、施工条件等来确定。

在选择连接方法时需要考虑连接的强度、刚度和可靠性等因素。

钢结构构件常用的连接方式

钢结构构件常用的连接方式1．焊接连接焊接连接有气焊、接触焊和电弧焊等方法。

在电弧焊中又分手工焊、自动焊和半自动焊三种。

目前，钢结构中常用的是手工电弧焊。

利用手工操作的方法，以焊接电弧产生的热量使焊条和焊件熔化，从而凝固成牢固接头的工艺过程，就是手工电弧焊。

(1)焊缝的形式与构造①对接焊缝对接焊缝的形式有直边缝、单边V形缝、双边V形缝、U形缝、K形缝、X 形缝等。

当焊件厚度很小，可采用直边缝。

对于一般厚度的焊件，因为直边缝不易焊透，可采用有斜坡口的单边V形缝或双边V形缝，斜坡口和焊缝根部共同形成一个焊条能够运转的施焊空间，使焊件易于焊透。

对于较厚的焊件，则应采用U形缝、K形缝和X形缝。

其中V形缝和U形缝为单面施焊，但在焊缝根部还需要补焊，当焊件可随意翻转施焊时，使用K 形缝和X形缝较好。

焊缝的起点和终点处常因不能熔透而出现凹形的焊口，为避免受力后出现裂纹及应力集中，施焊时应将两端焊至引弧板上，然后再将多余部分切除，这样便不致减小焊缝处的截面。

对接焊缝的优点是用料经济，传力均匀、平顺，没有显着的应力集中，承受动力荷载的构件最适于采用对接焊缝。

缺点是施焊的焊件应保持一定的间隙，板边需要加工，施工不便。

②角焊缝在相互搭接或丁字连接构件的边缘，所焊截面为三角形的焊缝，叫做角焊缝。

角焊缝按外力作用方向可分为平行于外力作用方向的侧面角焊缝和垂直于外力作用方向的正面角焊缝。

钢结构中，最常用的是普通直角焊缝，其他形式主要是为了改变受力状态，避免应力集中，一般多用于直接受动力荷载的结构。

杆件与节点板的连接焊缝一般宜采用两面侧焊，也可用三面围焊，对角钢焊件还可采用L形围焊，但为不引起偏心，角钢背焊缝长度常受到限制，所以一般只适用于受力较小的焊件。

所有围焊的转角处必须连续施焊。

角焊缝的优点是焊件板边不必预先加工，也不需要校正缝距，施工方便。

其缺点是应力集中现象比较严重，由于必须有一定的搭接长度，角焊缝连接在材料使用上不够经济。

钢结构的构件连接方式

d e钢结构的构件连接方式钢结构的连接方法大体来看，有以下几种：焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。

铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。

普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。

高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。

焊接连接焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。

根据焊接的形式，焊缝可以分为对接（平接）焊缝、角焊缝、和顶接焊缝三大类。

对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交；斜缝——作用力方向与焊缝方向斜交两类。

从直观来看，直缝受拉，斜缝受拉与剪的同时作用。

对接焊缝在焊接上有以下处理形式： a ）直边缝：适合板厚t 10mm b ）单边V 形：适合板厚t ＝10～20mmc ）双边V 形：适合板厚t ＝10～20mmd ）U 形：适合板厚t > 20mme ）K 形：适合板厚t > 20mm b斜缝直缝f）X形：适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。

对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm。

装配式钢结构的连接方式

装配式钢结构的连接方式一、螺栓连接螺栓连接是装配式钢结构中常用的一种连接方式。

它通过将螺栓穿过连接板、钢梁和钢柱等构件的孔洞，并用螺母紧固，实现构件之间的连接。

螺栓连接具有拆卸方便、灵活性高的特点，适用于需要频繁拆卸和改动的场所。

二、焊接连接焊接连接是装配式钢结构中另一种常用的连接方式。

它通过将连接板、钢梁和钢柱等构件进行熔接，使其形成一个整体结构。

焊接连接具有连接强度高、刚性好的特点，适用于需要承受较大荷载和保持稳定性的场所。

三、组合连接组合连接是一种将螺栓连接和焊接连接相结合的连接方式。

它通过在一部分构件上采用螺栓连接，而在另一部分构件上采用焊接连接，使得整个结构在保证强度和稳定性的同时，具备了一定的拆卸和改动的能力。

四、槽钢连接槽钢连接是一种将槽钢用作连接件的连接方式。

它通过将槽钢与钢梁或钢柱等构件的侧面进行焊接，实现构件之间的连接。

槽钢连接具有连接稳定、刚性好的特点，适用于需要承受较大荷载的场所。

五、剪力连接剪力连接是一种将钢板用作连接件的连接方式。

它通过将钢板垂直于钢梁或钢柱等构件进行焊接，实现构件之间的连接。

剪力连接具有连接强度高、刚性好的特点，适用于需要承受较大剪力力的场所。

六、翼板连接翼板连接是一种将翼板用作连接件的连接方式。

它通过将翼板与钢梁或钢柱等构件的侧面进行焊接，实现构件之间的连接。

翼板连接具有连接稳定、刚性好的特点，适用于需要承受较大荷载的场所。

七、角钢连接角钢连接是一种将角钢用作连接件的连接方式。

它通过将角钢与钢梁或钢柱等构件的侧面进行焊接，实现构件之间的连接。

角钢连接具有连接稳定、刚性好的特点，适用于需要承受较大荷载的场所。

八、法兰连接法兰连接是一种将法兰用作连接件的连接方式。

它通过将法兰与钢梁或钢柱等构件的端面进行螺栓连接，实现构件之间的连接。

法兰连接具有连接强度高、刚性好的特点，适用于需要承受较大荷载的场所。

九、卡口连接卡口连接是一种将构件通过卡口进行连接的连接方式。

钢结构的构件连接方式

d e f 钢结构的构件连接方式钢结构的连接方法大体来看，有以下几种：焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。

铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。

普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。

高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。

焊接连接焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。

根据焊接的形式，焊缝可以分为对接（平接）焊缝、角焊缝、和顶接焊缝三大类。

对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交；斜缝——作用力方向与焊缝方向斜交两类。

从直观来看，直缝受拉，斜缝受拉与剪的同时作用。

对接焊缝在焊接上有以下处理形式：a ）直边缝：适合板厚t 10mmb ）单边V 形：适合板厚t ＝10～20mmc ）双边V 形：适合板厚t ＝10～20mmd ）U 形：适合板厚t > 20mme ）K 形：适合板厚t > 20mmf ）X 形：适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。

对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。

钢结构的常用连接方法

钢结构的常用连接方法钢结构的基本构件由钢板、型钢等连接而成，如梁、柱、桁架等，运到工地后通过安装连接成整体结构。

因此在钢结构中，连接占有很重要的地位。

在传力过程中，连接部位应有足够的强度、刚度和延性。

被连接件间应保持正确的位置，以满足传力和使用要求。

连接的加工和安装比较复杂而且费工，因此选定连接方案是钢结构设计的重要环节。

钢结构的连接通常有焊接、铆接和螺栓连接三种方式(见图10－1)。

在在房屋结中铆接已经很少采用，常用焊接和螺栓连接。

(a)焊接连接(b)铆钉连接(c)螺栓连接图10－1 钢结构的连接方式（书中图名改为图示所示）10.1.1 焊接连接焊接是通过电弧产生热量，使焊条和焊件局部熔化，然后冷却凝结形成焊缝，使焊件连成一体。

焊接连接是当前钢结构最主要的连接方式，它的优点是构造简单，用钢省，加工方便，连接的密闭性好，易于采用自动化作业。

焊接连接的缺点是焊件会产生残余应力和残余变形，焊缝附近材质变脆，焊缝质量易受材料、操作的影响，对钢材材性要求较高，高强度钢更要有严格的焊接程序。

钢结构常用的焊接方法有气焊、电阻焊和电弧焊等方法。

10.1.2 铆钉连接铆钉连接是将一端带有预制钉头的铆钉插入被连接构件的钉孔中，利用铆钉枪或压铆机将另一端压成封闭钉头而成。

这种连接传力可靠，韧性和塑性较好，质量易于检查，适用于承受动力荷载、荷载较大和跨度较大的结构。

但铆钉连接费工费料、劳动条件差、成本高，现在很少采用，多被焊接及高强度螺栓连接所代替。

10.1.3 螺栓连接螺栓连接需要先在构件上开孔，然后通过拧紧螺栓产生紧固力将被连接板件连成一体，其分为普通螺栓连接和高强度螺栓连接两种。

1．普通螺栓连接普通螺栓的优点是装卸便利，不需特殊设备。

普通螺栓又分为C级螺栓(又称粗制螺栓)和A、B级螺栓(又称精制螺栓)两种。

C级螺栓制作精度较差，栓径和孔径之间的缝隙相差1－1.5mm，便于制作和安装，但螺杆与钢板孔壁接触不够紧密，当传递剪力时，连接变形较大，故C级螺栓宜用于承受拉力的连接，或用于次要结构和可拆卸结构的受剪连接以及安装时的临时固定。

钢结构六大施工方法

钢结构六大施工方法摘要：钢结构在建筑领域越来越受欢迎，它具有强大的抗风、抗震能力，并且可以实现快速施工。

本文将介绍钢结构的六种施工方法，包括焊接、螺栓连接、拼装、扣件连接、预应力和套筒连接。

通过深入了解这些方法，建筑行业的专业人士可以更好地理解和使用钢结构。

1. 焊接焊接是连接钢结构最常用的方法之一。

通过将两个或多个钢构件熔化并永久连接在一起，可以实现强大的连接效果。

这种方法适用于较大和较重的钢结构，例如桥梁和高层建筑。

焊接不仅能够提供坚固的连接，而且还能够增加结构的刚性和强度。

2. 螺栓连接螺栓连接是另一种常见的钢结构施工方法。

它通过使用高强度螺栓将钢构件连接在一起。

与焊接相比，螺栓连接更加灵活，可以随时拆解和重新连接。

这使得螺栓连接成为适用于需要频繁更改和调整的结构的理想选择。

螺栓连接还具有较高的适应性，适用于各种不同形状和尺寸的钢构件。

3. 拼装拼装是一种将预制构件组装在一起形成整个结构的施工方法。

这些构件在工厂中预先制造并进行加工，然后在现场进行组装。

拼装减少了现场施工的时间和工作量，提高了施工效率。

此外，拼装还能够保证结构的准确性和一致性，从而提高施工质量。

4. 扣件连接扣件连接是一种使用扣件将钢构件连接在一起的施工方法。

扣件通常由可重复和可靠的零件组成，使得连接更加简单和可靠。

此外，扣件连接具有一定的弹性，可以在结构受到冲击或震动时吸收能量，从而增加结构的耐久性和安全性。

5. 预应力预应力是一种通过在钢构件上施加压力来增加其强度和刚度的方法。

这种方法主要适用于跨度较长的结构，例如桥梁和悬索桥。

预应力可以平衡结构的自重，减少变形，并提高结构的稳定性。

然而，预应力施工过程复杂，需要专业的施工技术和设备。

6. 套筒连接套筒连接是一种将两个钢构件连接在一起的简单有效的方法。

它涉及将一段筒状材料套在两个构件上，然后用螺栓或焊接固定。

套筒连接通常用于连接小型和轻型的钢结构。

它具有快速、经济和可靠的特点，适用于一些简单和不重要的结构。

钢结构常用的连接方法

图17.4 焊缝连接形式
图17.5 焊缝的施焊位置（平、立、横、仰）
17.2.3 焊缝符号与标注方法
在钢结构施工图中的焊缝，应遵照《焊缝符号表示法》（GB 324—88）和《建筑结构制图标准》（GB/T50105）的规定予以标注（见表17.1）。
焊缝符号主要由图形符号、辅助符号和引出线等部分组成。
σ=208.3N/mm2＞ftw=185N/mm2
（3）改为斜缝，令tanθ=1.5 σ=144.2N/mm2＜ftw=185N/mm2
【例17.2】如图17.12所示，验算工字形牛腿与柱的对接焊缝，N=270kN(设计值)，偏心距e=300mm，钢材为Q235， E43型焊条，手工焊焊缝质量三级，无引弧板。【解】（1）
（5）应在设计图中注明坡口的形式与尺寸，其有效
厚度he不得小于1.5√t,t为坡口所在焊件的较大厚度。
图17.7 对接焊缝的坡口形式
图17.8 引弧板
图17.9 钢板变截面平接
(a) 变宽度；(b) 变厚度
17.3.2 对接焊缝的计算
（1）轴心力作用时的计算
N lwt
f
w c
如图17.10所示的受拉对接焊缝，当采用一、二级质量时，焊缝截面的抗拉、抗压和抗剪的强度设计值
图形符号表示焊缝截面的基本形式。引出线由横线、斜线及箭头组成，而横线由两条平行的实线与虚线组成，可在实线侧或虚线侧标注符号，斜线和箭头则将整个焊缝符号指向图形的有关焊缝处。
当焊缝分布不规则时，在标注焊缝符号的同时，宜在焊缝处加粗线（表示可见焊缝）或栅线（表示不可见焊缝），工地安装焊缝加×号（图17.6
5线由两条平行的实线与虚线组成可在实线侧或虚线侧标注符号斜线和箭头则将整个焊缝符号指向图形的有关焊缝处1723焊缝符号与标注方法当焊缝分布不规则时在标注焊缝符号的同时宜在焊缝处加粗线表示可见焊缝或栅线表示不可见焊缝工地安装焊缝加号图176表171焊缝符号图176焊缝标注图形a可见焊缝

钢结构立柱对接方法

钢结构立柱对接方法钢结构立柱对接方法一、钢结构立柱对接原理钢结构立柱是指用钢结构连接构件，形成体系，以实现空间结构支撑整体体系的构件，即特殊的立柱。

钢结构立柱对接就是构件间的连接，关键就是把这些构件连接在一起，使之成为一个完整的的立柱体系。

二、钢结构立柱对接方法1、构件连接构件连接就是将钢结构立柱构件连接在一起，形成完整的立柱体系。

连接的方法主要有两种：（1）拧紧螺栓连接。

这种方式使用螺栓连接，将立柱构件固定在地基上，使构件间的连接牢固可靠。

（2）焊接连接。

这种方式使用焊接连接，将立柱构件连接起来，使构件间的连接更加牢固可靠。

2、螺栓连接在钢结构立柱的构件连接中，螺栓连接是一种常用的方法，其优点是非焊接连接，相对简单，耗时少，但是此类连接也有一定的缺点，比如安装螺栓连接不够牢固等，所以在使用螺栓连接时需要特别注意安装螺栓的大小和力度，以确保立柱的稳定性和安全性。

3、焊接连接在钢结构立柱的构件连接中，焊接连接是一种比较常用的方法，其优点是构件间的连接更加牢固可靠，但是此类连接也有一定的缺点，比如焊接工艺技术要求较高、耗时较长、投入较大等，所以在使用焊接连接时要求厂家具备一定的技术力量和设备，以确保焊接质量。

三、钢结构立柱对接注意事项1、构件连接时要注意构件间的尺寸，需要保证构件间的尺寸参数符合设计要求，以保证立柱结构的安全性。

2、在连接构件时要注意构件的安装质量，以确保构件间的连接牢固可靠，避免构件的漏风、渗水等问题。

3、在连接构件时注意安装配件的注意事项，要求安装过程中保持清洁，不能污染钢结构，避免钢材的腐蚀，以确保立柱结构的安全性。
