第1页： 摘要什么是族表族表是很多相似零件（或组件或特征）的集合，这些零件(组件/特征)从结构上看很相似，但在一些细节部份不同，比如尺寸大小或详细特征等。

一个典型的例子就是螺钉、螺母，同一个标准(如GB/T819.1)里，会有多达上百种不同规格，但它们看起来是一样的并且具有相同的功能，所以我们把这上百种规格的螺钉看成是一个零件族。

“族表”(Family Table) 中的零件也称表驱动零件。

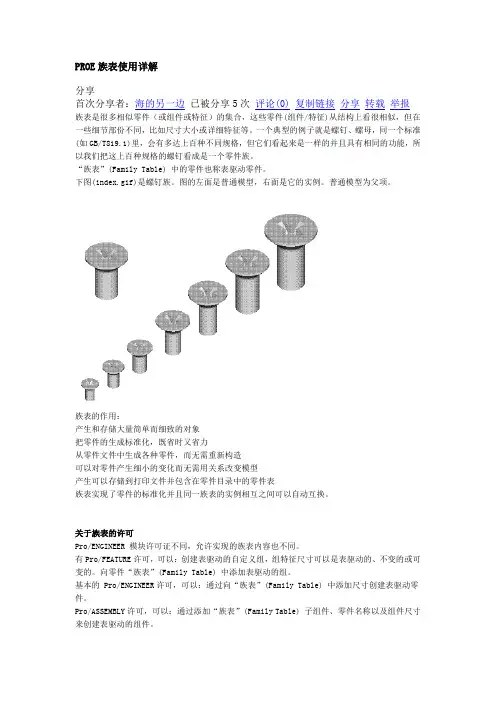

下图(index.gif)是螺钉族。

图的左面是普通模型，右面是它的实例。

普通模型为父项。

这个表里，第一行是表头，列出了各列的抬头，第二行起，每一行是一个规格的螺钉的具体尺寸，也就是说，每一行是一个具体的螺钉规格，我们称之为一个实例，第一列是所有规格的螺钉的规格名，从每二列开始，每一列都是螺钉的一个尺寸参数的取值，我们称之为一个项或列。

现在，我们建一个螺钉的模型，模型先随便用一个实例的参数来建，比如用M3x5的参数。

建好后再建一个族表，将这个模型里的对应于上表的那些尺寸都加入到族表里，再把各个实例都加入表族表，最后的族表结构如下：(4.gif)可见，族表就是一个简单的电子表格。

在这个电子表格里，表头的p、d、l、Dk、k等就是各个实例里要变化的项的代号，这些项最常见的是尺寸，也可以是特征、零件、参数、符号、阵列表、UDF等等。

表头列就是每一个实例的名字，对第一个实例，它的名字就是模型的名字，这是不能在族表里改变的，其它的实例的名字，都是在族表里命名和修改的。

第一个实例，实际就是当前模型，是所有其它实例的父模型，第一行里的所有项的值，也是直接调入当前模型的当前值(要修改也只能直接修改模型而不能修改第一行里各个项的值)，其它所有实例的各个项的值，都是根据实际需要确定。

上一页1 [2] 345678910下一页多层族表本文理论结合实例，详细阐述了PROE中族表的应用场合及具体使用方法。

第3页：多层族表多层族表上一节的族表(4.gif)是用一个表来管理所有数据。

但我们可以看到，这个表里有些实例的某些项的取值是相同的，比如M3x4/M3x5/M3x6/M3x8/M3x10这五个实例，除了总长L这一项取值不同外，其它各项的值都是一样的，M2x5/M3x5/M4x5这三个实例相互之间差别比较大，但也有一个相同取值的项。

所以，我们可以再变换一下，见下图(5.gif)：在这个表里，只取了四个项，用这四个项将全部M2的规格合为一个实例，全部M3的规格合为一个实例，合部M4的规格合为一个实例。

余下总长L这一项在这个表里不存在。

接下来分别做这样三个表(6.gif):这三个表分别与前一表(5.gif)中的实例M2、M3、M4相关联，在Excel里，就是建一个链接，在PROE里，就是打开M2实例，在此实例里再建一个族表，族表内容即是上图的M2这个表(M3、M4同理)。

这就是族表的层级，实例M2、M3、M4所在族表为父族表，其它三个族表是它的子族表。

同理，子族表还可以有它的子族表，父族表也还可以有它的父族表，也就是说，族表3.加入项，点上图第二个彩色按钮(增加/删除表列)，进入项目选取窗口，如下图(9.gif,2001、WF同一界面):选取一个项目类型，再选取相应项目加入项目列表里。

如果选错了，点减号按钮将其从项目列表里去掉。

选择完毕点“确定”返回族表编辑器。

注意：族表编辑器里各个列项的排列，是根据选取的顺序排列的，所以最好选取时把相关项挨着选在一起，以免数据乱七八糟；并且最好给各个项对应的对象(尺寸、特征等)取个有点实际意义的名字，这些名字将在族表编辑器的表头里显示出来，便于以后的数据管理。

4.加入实例行：点第2步图(8.gif)上的第一个彩色按钮(在所选行插入新的实例)，编辑器里增加多个行，如下图(10.gif)：5.输入各新实例数据，把每一个实例对应的各个项的取值输入到表里。

“实例名”对应的那一列是每个实例的名字，在此为每个实例取个名字，将来用这个名字来调用这个实例。

各个项输入的值，如果与第一行(原始模型的数据)的值相同，那么可以用一个星号(*)代替。

注意一个细节：如果某个项是阵列的阵列数，那么子项取值为0的话，与用星号同效果(PTC 的帮助上说的是取值为0的话，实例连阵列的原始特征都不生成，与软件的实际情况不同)。

6.输入完毕，校验实例。

点上图右起第二个按钮(校验族的实例)。

系统即开始运算，尝试生成每一个实例。

校验完毕如果没有实例生成失败，族表定义就可以结束了，点工具栏上的小眼镜图标(预览选定实例)会弹出一个小窗口，可以预览实例的最后形状，点“打开”可以在一个新窗口里打开一个实例；如果有实例校验失败，一般来说是此实例的某些项的取值有误，影响了模型的生成，需要检查此实例的各项取值，修正错误。

注：尺寸、参数、元件、特征的加入族表，都按上述过程加入即可，选取类型后，会有提示选取具体的尺寸、参数、元件、特征，“元件”是只有在组件里才可用的。

其它类型的加入族表及其管理，请参考后文。

公差的使用与尺寸相同，如果尺寸有公差，开启公差显示，即可将公差当普通尺寸一样选取中入族表。

上一页123 [4] 5678910下一页创建多层族表与修改族表内容本文理论结合实例，详细阐述了PROE中族表的应用场合及具体使用方法。

第5页：创建多层族表与修改族表内创建多层族表1.创建原始模型。

2.规划数据管理。

根据原始模型的建模手法和各实例的具体变化，确定哪些项(尺寸、参数、特征、零件…)要用族表进行管理，再根据各个项的变化情况确定哪些项放在第一级族表里，哪些项放在第二级族表里，如果数据很多，还可能要规划哪些放在第三级族表里(或更多级族表)。

因为同一个项只能出现在族表树的某一个层级里，所以一个项位于哪个层级一定要规划好，否则后期数据录入量会很大，尽可能的把取值重复较多的项放在靠前的层级里。

例如原始模型里有A、B、C、D、E五个尺寸，五个尺寸项取值组合共生成100个实例，那么如何规划族表呢？方案A：只用一级族表，那么每个尺寸取值都要录入100次，需要输入数据5x100=500次。

方案B：经分析后发现100个实例中A、B、C这三个尺寸组合重复较多，其不同组合只有5种，那么把A、B、C放在第一级族表，D、E放在第二级族表，则A、B、C这三个尺寸取值各只需录入5次，D、E这两尺寸还是需要各录入100次，总共需要输入数据5x3+100x2=215次。

方案C：分析后也发现，100个实例中B、E这两个尺寸组合重复更多，其不同组合只有2种，那么把B、E放在第一级族表，A、C、D放在第二级族表，则B、E这两个尺寸取值各要录入2次，A、C、D这三个尺寸各要录入100次，总共需要输入数据2x2+100x3=304次。

从以上的分析可以看到，不同的规划，数据录入量是差很远的。

所以，在建族表之前先分析一下数据，确定一个较好的族表方案是很重要的，特别是在有大量实例的情况下。

好的族表分级管理规划，不仅能大大减少数据录入量，降低错误发生率，还能为查找实例提供一个清晰明朗的指引，便于检索实例与修改数据。

3.建立第一级族表。

4.在族表编辑器里，选取第一级族表的某一个实例行，“插入”---“实例层表”，系统打开一个新的族表编辑器，按照上一节创建单层族表的步骤创建属于这个实例的二级族表。

同理，创建其它实例的二级族表。

创建完后，在原始模型里看到的族表编辑器如下：(12.gif)可以看到，带有子族表的实例行前都有一个文件夹标记，不带子族表的实例行前是没有的。

要查看子族表的内容，可以在工具栏“查找”的实例列表(这里只显示带有子族表的实例名)里找到那个子族表所依附的实例名并将其设为当前实例(默认情况下是本级族表的原始实例名，对第一级族表，就是原始模型名)。

5.多层族表的第二种创建方法：在建立了第一级族表后，选中要加入子族表的实例，打开它，系统在一个新窗口打开所选实例，接下来在此窗口里按照上一节创建单层族表的步骤创建一个新族表，所创建的新族表就是依附于此实例的二级族表。

更多层级族表创建同理。

参考模型：GBT819_1.rar(装配体中所有元件被隐含，先打开零件再打开装配体反隐含)修改族表内容1.方式一：直接修改族表。

也就是打开族表编辑器，直接修改族表里各实例的值。

要注意一下的是星号(*)的使用，星号表示所选实例的这个项的取值与原始模型的值相同，如果原始模型变化，那么，实例也跟着变化，如果不想实例跟着原始模型变化，就不要使用星号。

另外，对于阵列数这种尺寸值，实例里取值也可以是0(直接修改模型不可以是0的！)，但如果取0的话，实际效果也是星号的效果。

族表里的数值型项的取值，必须是一个确定的数值或星号(*)，不能是一个范围或变量名；特征、元件、组、参照元件、合并零件、UDF等项的取值，可以是“Y”、“N”、“*”或这个元素(无件、参照元件、合并零件、UDF)所带的子族表中的各个实例的实例名。

族表里原始模型的各项值只能在模型窗口修改模型来实现，不能在族表里修改(也有例外，见下文)。

2.方式二：修改实例模型。

打开要修改的实例(“文件---打开---选取实例名”或在族表编辑器里选中要修改的实例后点“打开”)，可以像普通模型一样修改实例模型。

修改原始模型，如是非族表控制内容，则所有实例都被修改，如是族表控制内容，则仅对原始模型和项取值为星号(*)的实例有效。

修改实例模型，影响如下：修改由族表控制的尺寸，系统会提示此尺寸由族表控制，确认后修改此尺寸，再生后族表自动更新此实例的取值；修改非族表控制的尺寸，系统没有任何提示信息，但所有实例连同原始模型的该尺寸都修改了；修改参数与修改尺寸类似，不论是否由族表控制，都没有提示信息，族表控制的参数修改再生后族表自动更新实例对应的项值，非族表控制的参数修改再后后，所有实例连同原始模型的值都修改了；隐含一个特征(元件)，不管这个特征是否由族表控制，系统会提示隐含只是暂时有效，再生后特征就解除隐含，对族表没有任何影响。
