Peo/E技巧1.圆的标注，选择圆按两次鼠标左键再在空白处按中建所标出的是圆的直径；选择圆按一次鼠标左键再在空白处按中建所标出的是圆的半径。
2.对称标注，可以先选择标注的第一点，再选择中心线，再回选第一点，按鼠标中键就可以了。
3扫描的定义:扫描是草绘截面沿着轨迹运动形成的特征，与拉伸最大的区别在于:拉伸的草绘截面垂直于草绘面的方向，作直线运动而形成的特征，而扫描是沿着轨迹运动所形成的特征.扫描的内部选项:[合并端点]指在扫描端点处与已存在实体有接触时，使特征融入与之相连的实体中，截面在未端点处与轨迹可能不再保持垂直[自由端点]指在端点与已存在实体接触时，使特征在端点处与轨迹仍然保持垂直，保持自由的接触状态.[增加内部因素]是指截面沿着封闭的轨迹扫描时，自动将所围成实体的内部填充材料，此时要求扫描截面必须是开放的。
[无内部因素]是指截面沿着封闭的轨迹扫描时，不做任何实体填补，此时要求扫描截面必须是封闭的。
4在用可变倒圆角的时候，输入的0.6表示当前半径处于线的60%的位置5螺旋扫描特征是草绘截面沿着螺旋运动而形成的特征，与一般扫描特征有些类似，都是截面沿着轨迹运动而形成特征，但它们之间又存在着本质的差别。
螺旋扫描特征，轨迹线只能控制截面的运动方向，并不表示特征的形状。
可变的:选取此命令后，在草绘扫引轨迹线时，系统会自动将草绘扫引轨迹线的两个端点作为螺距参数基准，如果要控制中间的螺距变化，草绘扫引轨迹线应增加草绘点并赋予适当的定位尺寸。
6 基准平面:是一个无限大的平面，它没有大小，体积和质量，始终适合于实体模型的大小，在模型中基准平面以方框形式显示。
基准平面的建立方式有以下几种:1。
平面作为参照2。
边或轴作为参照3。
顶点或是基准点作为参照4。
圆柱面作为参照基准轴:是无限长的虚拟直线，它没有大小、方向、体积和质量，始终适合于实体模型的大小，基准轴以褐红色点画线显示，并在端点处标示出名称。
创建基准轴的方法如下:1。
proe使用技巧
proe使用技巧ProE是一种常用的三维建模软件，广泛应用于工业设计、机械加工、产品造型等领域。
下面是一些ProE使用技巧，希望能够帮助到你：1. 界面设置：可以根据自己的习惯，调整ProE的界面布局及快捷键。
点击“选项”-“个性化”进行设置。
2. 组件设计：在建立组件时，可以使用齿轮、螺丝、卡槽等标准组件库，减少重复建模的工作量。
3. 2D绘图：在进行2D绘图时，可以使用标准视图和工程图标来生成标准视图和截面视图，提高绘图效率。
4. 使用快捷键：熟练掌握ProE的快捷键可以提高工作效率。
如Ctrl+S保存、Ctrl+Z撤销、Ctrl+C复制等。
5. 使用关系：使用关系可以帮助构建几何关系，例如相切、垂直、平行等。
可以使用约束工具，在构建过程中定义关系。
6. 材料库：在进行模拟分析时，可以使用ProE的材料库，选择适合的材料属性，提高分析的准确性。
7. 渲染效果：通过使用灯光、材料、纹理等设置，可以改善模型的渲染效果。
可以尝试不同的渲染器和设置参数，找到适合的效果。
8. 变量定义：通过定义变量，可以方便地进行参数化建模。
通过修改变量的值，可以快速修改模型的尺寸，提高建模效率。
9. 文件管理：在进行较大规模的工程项目时，可以使用ProE的文件管理功能，进行文件的版本控制和共享，便于团队协作。
10. 常用功能：除了基本的建模、装配、绘图功能外，还可以尝试使用其他高级功能，如曲面建模、模拟分析、动态仿真等，丰富模型的表现形式。
以上是一些ProE的使用技巧，希望对你有所帮助。
使用任何软件都需要不断的实践和探索，只有不断尝试，才能发现更多的功能和技巧。
proe技巧大全
proe技巧大全当PROE异常退出时，快速清除PROE轨迹文件轨迹文件可用于恢复未保存的工作记录。
一般来说，只要你养成了及时保存的习惯，并且PROE很少异常退出，这些文件就少于1，即存储指定曲目文件的文件夹。
在“工具”>“选项”中查找并指定一个位置，例如:c:\\temp。
如果没有指定，这些文件可能存储在BIN 目录中，这是混乱的；2。
如果您以快捷的方式启动了PROE，请在proeWildfire \ \ bin下打开proewildfire.bat文件，并在@ echo off:if exist c:\ \ temp \ \ TRAIL后添加一行。
* DELC: \ \ TEMP \ \ TRAIL。
*/Q3。
如果通过其他快速剪切方法启动，您可以右键单击快速剪切方法，复制“属性”中的“目标”，并使用文本编辑器创建一个批处理文件，如果退出c: \ \ TEMP \ \ TRAIL，其内容为@ echo off。
* DELC: \ \ TEMP \ \ TRAIL。
*/Q C: \ \ PTC \ \ PROE野火\ \宾\ \ PROE。
EXE注意用刚刚复制的文本替换蓝色文本。
这样，PROE会在每次启动前删除最后生成的跟踪文件好，我们开始吧所有这些废话都是批量订单。
垃圾文件跟踪功能。
txt跟踪文件可用于PROE异常退出时恢复未保存的工作记录。
通常，只要你养成了及时保存的习惯，并且PROE很少异常退出，这些文件就很少用在存储1和指定跟踪文件的文件夹中。
在工具>选项中查找并指定一个位置，例如:c:\\temp。
如果未指定，这些文件可能存储在您的启动目录中；2。
当我们需要使用文件trail.txt时，突然断电时是1。
2当软件卡破裂时。
它不能被保存。
用法如下。
a更改最后一个trail.txt，文件名为. 123 . Tet .b start Proeg。
单击工具~播放教程文件。
找到你新重命名的文件123.tet。

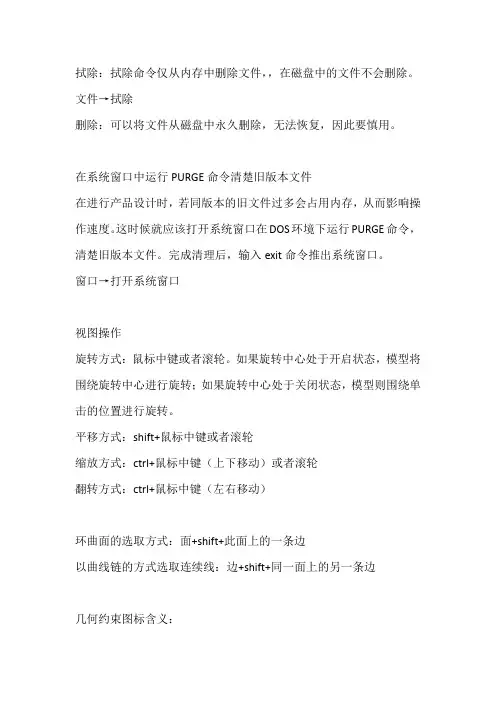

ProE技巧(让你疯狂爱上)
拭除：拭除命令仅从内存中删除文件，，在磁盘中的文件不会删除。
文件→拭除删除：可以将文件从磁盘中永久删除，无法恢复，因此要慎用。
在系统窗口中运行PURGE命令清楚旧版本文件在进行产品设计时，若同版本的旧文件过多会占用内存，从而影响操作速度。
这时候就应该打开系统窗口在DOS环境下运行PURGE命令，清楚旧版本文件。
完成清理后，输入exit命令推出系统窗口。
窗口→打开系统窗口视图操作旋转方式：鼠标中键或者滚轮。
如果旋转中心处于开启状态，模型将围绕旋转中心进行旋转；如果旋转中心处于关闭状态，模型则围绕单击的位置进行旋转。
平移方式：shift+鼠标中键或者滚轮缩放方式：ctrl+鼠标中键（上下移动）或者滚轮翻转方式：ctrl+鼠标中键（左右移动）环曲面的选取方式：面+shift+此面上的一条边以曲线链的方式选取连续线：边+shift+同一面上的另一条边几何约束图标含义：垂直V、水平H、正交、相切T、中点M、对齐O、对称、相等(R1、L1)、平行//圆、圆弧尺寸标注双击+鼠标中键——直径中键生成尺寸单击+鼠标中键——半径分析→距离、角度、图元、交点创建于曲面相切的基准平面选取圆曲面+基准平面+选择相切+ctrl实体边线图层在图层中只允许隐藏非实体类的特征，对于实体类特征只能使用隐含命令进行隐藏。
剖界面旋转曲面鞋面中必须有一个旋转中心轴线，所有的图元要在中心线一侧。
不同的是，旋转曲面允许界面是开放的。
旋转特征所需的三大条件：封闭；几何中心线；在中心线一侧倒圆角与完全倒圆角（选项里有）、变半径倒圆角（右击那个小点）有圆角的地方不能进行抽壳特征装配六大方法：Mate匹配：两个零件所指定的平面、基准平面重合（或者偏移值为0），并且两个平面的垂直方向为反向。
Align对齐：两个平面互相对齐或使两圆弧或圆的中心线成一直线。
当两平面互相对齐时，两平面为同向（即两平面的垂直方向为同向）。
Insert插入：关于零件中轴与孔的配合。
Proe操作技巧
Pro/e操作技巧1、设置配置文件打开pro/E里的工具－选项－弹出一对话框双击config.pro设置配置文件。
再按应用与确定2、proe尺寸标注问题-如何将数字改成字母@d 改成@O+空格再加你想要的数值3、projection_typethird_angle改为first_angle就为第一视图4、改字体Wimdows7里在Wimdows－fonts里找到所要字体拷贝到Pro/e安装盘的目录里C：progeam Files\PTC\Creo Elements\Pro5.0\text\fonts或C：progeam Files（X86）\proeWildfire 4.0 \text\fonts里在curr_proc_comp_def_font改为simfang5、line_style_standard文本颜色改为std_ansi6、控制尺寸几何差显示tol_display改为yes7、直径标注为水平text_orientation改为parallel_diam_horiz8、控制尺寸后面的小数点位数dim_trail_zero_max_places改为09、 PTC10、Pro/E11、、12、Creo13、Parametric14、低版本打开高版本的15、readnewermodels.dll16、文件使用说明：17、1.Pro/E 4.0打开Pro/E 5.018、文件的方法：首先需要找到Pro/E 5.0的readnewermodels.dll文件，即把Pro/E 5.0安装目录：D:\Program Files\PTC\Creo Elements\Pro5.0\i486_nt\gcri文件夹下的readnewermodels.dll复制到Pro/E 4.0安装目录:XX\i486_nt\obj文件夹下即可。
2.Pro/E 5.0打开Parametric 2.0文件的方法：同样需要找到Parametric 2.0的readnewermodels.dll文件，即把Parametric 2.0安装目录：D:\Program Files\PTC\Creo 2.0\Common Files\F000\i486_nt\gcri文件夹下的readnewermodels.dll复制到Pro/E 5.0安装目录的D:\Program Files\PTC\Creo Elements\Pro5.0\i486_nt\obj文件夹下即可。
ProE使用技巧
pro-e技巧1、更换启动画面教你换个起动画面，让你每天都有一个好心情打开PROE的安装目录TEXT/RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@#3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图改数：原数200可改为任数只要把@d改为@o后面加你要的数字母O5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、b配模式下的小[T，可能大家还不知道：在b配一工件r，{Mr工件可能位置不好，可以按CTRL+AlT+鼠擞益I－－－－－平移；可以按CTRL+AlT+鼠酥墟I－－－－－旋D；可以按CTRL+AlT+鼠俗箧I－－－－－平移其它已b配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。
proe的十大技巧
pro/e的十大技巧好东西大家共分享。
Pro/E技巧十条1、视图(View)操作，字母"V"开头（因为视图的英文为"View"）、VD缺省3D视图，D表示Default,使用得非常多，VSS表示Shading，着色视图；VAA表示隐藏线视图（HiddenLine),以相对位置记忆,键盘上"A"的位置在"S"键的左边，工具栏上隐藏线视图（HiddenLine)的按钮也是在Shading按钮的左边；VF显示/隐藏基准面，"F"表示OFF，可以互相切换，基准面有时非常烦人，常要切换来切换去；VR刷新视图，"R"表示"RepaintTheScreen",可以在剖面，工程图中使用，使用得很多。
点评：V、F、R键都是食指管，食指很灵活；其余的D、S、A都是基准键，手指直接就放在上面，很容易上手。
2、建造(Create)操作，字母"C"开头（因为建立的英文为"Create"）CS建立实体特征，S表示Solid(实体）CF建立曲面特征，F表示SurfaceCD修改尺寸，D表示DemensionCR重生成特征，R表示RegenerateCC进入曲线菜单，C表示Curves点评：C键在中指，其它的几个键的位置就更好记了。
3、草绘器Sketch操作,字母"S"开头（草绘器的英文为"Sketch"）（我用惯了2000i2,这里所说适用于草绘器快捷键仅适用于2000i2及以后的版本，如果要用于之前的版本要作适当改变）SC中心线，C表示Centerlines,中心线是使用非常多的SD重新标尺寸，D表示DimensionSG横线，我是学五笔的，横在G键上，加上G的键值是11，也是两条直线SE使用边E表示EdgeSA圆弧，A表示ArcSS约束对话框，S表示conStraints,使用很多SX删除，X一个*，从意义上想象，你看，浏览器工具栏上的删除就是一个*SB撤消，B的取义为Back,回退之意SR完成，R表示Regenerate另：回到选择按钮：鼠标中键查询选择：鼠标右键，其实这个右键适用于任何时候的查询选择，我使用的快捷键并不多，但效率非常高，左右手配合得非常好，容易记忆，也容易在需要的时候扩展，比如，文件(File)操作可以用"F"作首字符，组合(Assembly)操作用"A"作首字符，工程图(Drawing)用"D"作首字符等，但要谨记一个原则，快捷键在于快，而不在多，如果太多而不熟，反而误事。
proe中的一些小技巧
proe的一点小技巧本人大学就要毕业了，对在学校里使用proe用到的一些小技巧与大家分享一下，希望大家不要见笑。
（1）：调用proe 隐藏功能在工具-选项—：选项框中输入：allow_anatomic_features，单击查找出的结果，选择yes 应用再关闭；重新回到零件里的界面，单击插入—高级在里面能看到被调用出来的隐藏功能。
（2）永久性修改背景颜色进入零件界面：单击视图_显示设置_系统颜色然后单击布置选择自己需要的背景颜色；再单击文件_保存例如保存到工作目录然后单击工具_选项在选项框中填system_colors_file ;单击查找出的结果，再单击浏览选中上一步保存的syscol 文件；再单击添加/更改，然后再应用保存，重启proe搞定。
（3）如何删除电脑上保存的历史版本1：如果要删除的数目较少的话，可以先将要删除旧版本的part文件打开，然后单击文件_删除_旧版本即可。
如下图所示2：如果要一次性删除大量文件的历史版本，可以先将要被删除的这些文件所在的文件夹设置为工作目录，然后单击窗口_打开系统窗口；在弹出的系统对话框中输入purge 再回车，就搞定了，再回到文件夹可以发现文件总数目少了，既旧版本的被删掉了。
【前提是在电脑程序中安装了proe，如果重装了系统的话，则没用】（4）为了加快proe打开的速度，可以将打开proe后弹出的PTC 官网去掉只需将proe起始目录里的config.pro 用记事本打开，然后加上web_browser_homepage about:blank 这么一行就OK了（5）将缺省模板改为公制如果没改之前，每次新建零件或是组建或是其他模块的时候总要去掉“使用缺省模板”这一选项，然后在选择公制，这样较为麻烦，我们就让缺省模板变成公制的，以后就不用这么麻烦了。
1：先将零件的缺省模板设置为公制，打开proe单击工具-选项在选项框里输入template_solidpart 再单击查找，单击查找出的结果，再单击浏览，浏览到你安装目录下的templates文件夹并打开，找到mmns_part_solid.prt 打开，并添加应用后保存在你的起始目录里面。
PROE小技巧
1，在组件中，新建一个元件的步骤：新建—使用坐标系—打开新建的这个元件—重命名—备份—再打开组件—重命名加一个—再备份—再删除—再加子件。
2，在组件中切除元件，编辑—元件操作—切除—选要切除的元件—再选另一个为参照就好了。
同样可以用于合并！！！3，陈列时，第一个可以编辑定义，切记！4，在组件中的零件替换，编辑—元件操作—选要被替换的元件—布局—再选要替换的元件。
5，外观着色：先选类型—选取零件—确定—应用6，分解图时—分解位置—先确定—再直接拖动哦。
7，切割—先选曲面—再实体化—切割完成。
8，在组件中切除，在组件中有显示，但在零件中没有显示，这时要在编辑—特征操作—相交—选在组件中做的零件，取消自己动更新，移除—选零件级，然后选要切除的零件注意在表格中有顶级和零件级之分，要用零件级哦9，唇—面—高—厚—拔模10，耳—厚—倒圆角—弯度—开放截面-11，壳的厚度是十分之一哦12，法兰—开放截面—加材料13，N则面，要5条以上的边哦，角度最好在20〈X〈160，而且边最好相等。
14，A，曲面至曲面，剖面混合至曲面，顶点到圆角。
15，在组件中，先创建主件，创建子件（基准坐标系）--插入—共享数据—合并继承。
16，在PROE中的造型中有个跟踪草绘可以导入图片哦。
17，共享参数—自文件（零件）：（复制几何（零件）：合并继承（组件）18，插入—外部复制几何—打开文件—放置位置—仅限发布几何（这个可以复制平面，曲面哦，再选缺省）19，还有在组件中，一个组件中有几个大的组件，在大的组件又有几个小的组件，操作步骤是，开始建大的，再建小的，然后再在小的里面建子件。
20，边界曲面可以由一个点与圆线围合而成，也就是说点可以作为一条边哦。
21，Shift可以进行捕捉，alt可以垂直拖动，shift+alt可进行延伸。
22，在造型中可以进行复制哦，先是编辑—复制—按住alt拖动把柄哦23，shift 捕捉现有的几何，ctrl 复制几何然后移动alt 垂直拖动锁定当切向量可见时约束切线角度shift+alt 延伸点ctrl+alt 水平垂直拖动锁定当切向量可见时约切线长度。
CREOPROE技巧集锦
CREOPROE技巧集锦CREO（原称Pro/ENGINEER）是美国PTC公司开发的集计算机辅助设计、计算机辅助制造和计算机辅助工程分析于一体的三维实体建模工具。
在使用CREO进行设计时，有一些技巧可以帮助提高效率和准确性。
下面是一些常见的CREO、PROE技巧集锦：1.使用参数化建模：CREO具有参数化建模的能力，可以使用尺寸、关系和表格来定义实体的形状和特征。
这样做能够使模型具有可调性，方便后续的修改和优化。
2.使用工具栏和快捷键：CREO提供了丰富的工具栏和快捷键，方便用户快速调用常用功能。
可以根据自己的习惯设置自定义的快捷键，提高工作效率。
3.使用装配设计功能：在进行装配设计时，可以使用CREO的装配功能。
该功能可以帮助用户确定组件之间的关系和配合关系，快速完成装配设计。
4.使用草图和曲面建模：CREO不仅可以进行实体建模，还可以进行草图和曲面建模。
对于一些比较复杂的形状，可以使用草图和曲面建模进行更精细的调整和优化。
5.使用模块化设计：CREO提供了模块化设计的功能，可以将设计分为多个模块，每个模块独立设计，最后进行组合。
这样可以提高设计的可复用性和可维护性。
6.使用装配模式：CREO提供了不同的装配模式，如顶底视图、剖视图等。
可以根据需要选择合适的装配模式，帮助用户更清楚地了解装配的结构和关系。
7.使用自动约束：CREO提供了自动约束的功能，可以自动识别并添加适当的约束关系。
这样可以减少手动添加约束的工作量，提高设计效率。
8.使用标准件库：CREO提供了丰富的标准件库，可以直接使用这些标准件，而不需要重新设计。
这样可以节省设计时间，提高设计效率。
9.使用参数表和族表：CREO提供了参数表和族表的功能，可以根据需要批量生成不同尺寸和规格的设计。
这样可以提高设计的灵活性和适应性。
10.使用分析和优化功能：CREO提供了分析和优化的功能，可以对设计进行力学分析、热分析等，进而进行优化和改进。
Proe使用技巧大全,不看不知道一看吓一跳
1．将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图，朔椒ㄊ屎喜噬牡阄煌？2．POR/E渲染用自定义图片视图＞颜色和外观（野火版）中3．如何将Pro/E中的零件调入3D MAX中进行渲染先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IG ES(*.igs)在3D MAX中调入igs文件进行渲染4．渲染功能野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance5．关联视图view->Relate View ，点选视图，点选需要关联的Item。
6．创建打死边Wall。
Sheetmetal---Wall---Extrude---use radius，一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。
7．创建压边先切除缺口；Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。
inside radius设为0。
8. 翻孔攻丝打底孔；Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；Cosmetics---Thread，注意选择翻孔上来的直孔璧。
9. 修改Partial view或detail view的显示边界View-〉Modify View-〉Boundary；10. 将视图转换为与模型无关Modify view-〉Snapshot11. 伪造Drawing尺寸选尺寸-〉Proparents-〉在Text中将D改为O；写你自己的尺寸；也可以标注公差：如@# 基本尺寸300，上偏差，下偏差注意：只对手工添加的尺寸有效，show的尺寸不行。
proe的使用经验总结(18个技巧)
一、概要技巧1.Pro/E自动分模的方法与技巧技巧2.proe 分模的几种方法技巧3.Pro/E的斜导柱三维Program设计技巧4.Pro/E装配技巧-零件之组合1技巧5 Pro/E装配技巧-零件之组合2技巧6 原创教程]Pro/E简单的模拟装配动画技巧7 . ProE高级技巧秘笈技巧8. 用Pro/E绘图软件进行产品开发的优势分析1技巧9. 用Pro/E绘图软件进行产品开发的优势2技巧10. PRO/E 几种技巧总结技巧11. Pro/E中三角面的解决办法技巧12. Pro/E中创建相切拔模技巧13.族表使用详解技巧14.如何在 Pro/ENGINEER 中使用自顶向下方法设计连杆技巧15.巧妙转换Pro/ENGINEER与ANSYS间的模型数据技巧16.Pro/E下螺旋扫描所生成弹簧的力学性能分析技巧17.Pro/ENGINEER的两把火：模拟、加工换新颜技巧18 Pro/ENGINEER中创建尺寸阵列特征的思路及方法技巧1.Pro/E自动分模的方法与技巧摘要:Pro/E在模具制造业已经普遍应用，基于作者几年来对Pro/E软件应用的一些实战体会与读者分享，简单介绍Pro/E2001侧面影像曲线与裙边曲面的巧用。
裙边。
前言：Pro/E自动分模是利用自动分型线的侧面影像曲线（注：复合或其他曲线命令创建也可以）与利用曲线自动产生分型面的裙边曲面来分割体积块的一种比较实用的方法。
Pro/E在模具制造业已经普遍应用，基于作者几年来对Pro/E软件应用的一些实战体会与读者分享，简单介绍Pro/E2001侧面影像曲线与裙边曲面的巧用。
关键词：侧面影响；裙边；复合。
前言：Pro/E自动分模利用自动分型线的侧面影像曲线（注：复合或其他曲线命令创建也可以）与利用曲线自动产生分型面的裙边曲面来分割体积块的一种比较实用的方法。
以图1来简单介绍自动分模的步骤以技巧。
图1 塑胶件ljb （1）建立工作目录ljb，把图1 塑胶件ljb放到工作目录中以便调用及保存。
PROE技巧
1.SHIFT在很多时候有捕捉的功能2.尽量使用简单的命令来实现整个绘图3.尽量先画最能反映零件外形的特征4.5.反键要慢点点，反键的功能可以进行查询选取，在选取不到物体内部的时候可以将鼠标放到靠近要选的附近，然后反键进行查询选取。
6.反键可以之间弹出倒圆角的命令7.直接建模特征是指不需要进入草绘器就可以完成的特征，比如说倒圆角，钻孔，脱壳。
加强筋不是8.孔有三种，直孔，标准孔，草绘孔。
草绘孔是在直孔的命令下切换的，打直孔时，拖拽孔的深度的时候可以在拖拽的同时用SHIFT键来捕捉要打的深度平面。
打径向孔的时候要选择一个中心轴和一个平面，孔中心的点和轴的点的连线与所选平面的角度即为一个限制孔位置的条件，还有一个限制的条件是孔中心与轴的距离。
在斜面上打孔得选择角度和距离，角度是指圆轴心与所选的平面的角度草绘孔时要保证三点.1曲线封闭2.有中心线3.在中心线的一侧9.抽壳的时候如果想抽不同厚度的壳，则可以非缺省厚度则是你要选择的不同厚度的面的厚度，选择多个非缺省厚度的时候按住 .抽壳也可以把物体越抽越大.与圆角相连的平面不能进行抽壳9.倒圆角可以变半径倒圆角，方法是倒圆角之后把鼠标放到拖动柄附近点击反键进行添加半径，可以多次添加。
完全倒圆角的方法是先选中两条边，然后再选择倒圆角的工具，选择完全倒圆角就OK了10.画圆的时候如果标注半径则点一下就可以按中建标注了，如果想标注直径的话则点两次再进行中键标注11.在标注尺寸的时候，标注的内容和鼠标的地方息息相关，想标注距离的话就靠近直线，想标注垂直距离和水平距离就隔远点在对应的方向上点中键12.PROE想进行缩放的话可以在修改尺寸的时候进行锁定比例，不要选中角度的标注13.Proe的复制在哪里？镜像和旋转14.预览的时候白色的线表示是实体，紫红色的线表示是曲面15.加强筋的画图必须先选择绘图曲面16.进入草绘选择平面的时候可以先将自己要草绘的平面选择，然后再将图形拉到自己想草绘的时候需要的摆放方法，则进入草绘的时候就可以自动选择你想要的方位了，这是最简单的方法。
ProE使用技巧（一）
ProE使用技巧（一）ProE使用技巧（一）1.ProE选取操作1)单击：选取单个的项目以添加到选项集或工具收集器中。
2)双击：激活“编辑”模式使您能够更改所选项目的尺寸值或属性。
3)CTRL 键并单击（按住CTRL 键同时单击）：选取要包括在同一选项集或工具收集器中的其它项目；清除所选项目并从选项集或工具收集器中删除它。
4)CTRL 键并双击（按住CTRL 键同时双击）：将双击和按CTRL 键并单击组合为一个操作。
5)SHIFT 键并单击（按住SHIFT 键同时单击）：选取边和曲线后，激活链构建模式；选取实体曲面或面组后，激活曲面集构建模式。
6)右键单击：激活快捷菜单。
7)SHIFT 键并右键单击（按住SHIFT 键同时右键单击）：根据所选的锚点查询可用的链。
2.ProE中的拖放操作ProE 允许将文件从浏览器、其它ProE 进程和Windchill 解决方案移动到图形窗口和模型树。
当文件拖动到可接受的目标时，指针发生变化，表示该对象可放置在此处。
也可从浏览器和ProE 导航器拖动链接，放到嵌入式的Web 浏览器中。
1)图形窗口：ProE 文件可从嵌入式的Web 浏览器、独立浏览器或文件管理器放在图形窗口中。
注意：Internet Explorer 浏览器必须为 5.5 和更新版本。
Netscape Navigator 必须为6.0 和更新版本。
当激活“文件夹导航器”时，可从嵌入式Web 浏览器中拖动ProE 元件，并将其放在图形窗口中。
元件在单独的窗口中打开，除非将其放置活动组件中。
缺省情况下，将元件放置在组件中时，ProE 试图自动放置该元件。
如果不能自动装配元件，会打开“元件放置”(Component Placement) 对话框，用于选取参照，并将零件约束在组件中。
如果要选择装配该元件或在新窗口中将其打开，请将配置选项autoplace_single_component 设置为no。
设置为no 后，会打开“确认检索”(Confirm Retrieval) 对话框，显示要在单独窗口中打开或添加到组件中的元件。
proe技巧大全
如何设置小数位数方法1：在配置文件中，设置：default_dec_places，其值为0到14，它控制非草图尺寸。
设置sketcher_dec_places，其值为0到14，它控制草图尺寸。
方法2：在WF2.0中，也可在草绘环境中，选择菜单“草绘”----“选项”，在“草绘器优先选项”窗口的“参数”里设置。
如上图：1标注立体尺寸在Config中加入allow_3d_dimensions Yes13．Shell抽壳时间，不能有锐角边界，最好C1连续；厚度不大于最小圆角半径（曲率半径）14．组件中模型的简化表示（利于快速刷新）Views-〉Modify View-〉View State组件模示中建立简化表示（SimplifiedRepresentation）15．显示球标BOM-〉Show-〉Show all；修改球标类型：Change Type-〉选重复区域-〉选Simple等（也可以定制，选Coustom "如何把autocad的2d图完好地输入到proe里":在CAD里将DWG文件转换成DXF文件，然后在PROE里直接打开DXF文件，应该就可以了，最好是设定好原点，在PROE里打开以后将线条颜色改一下，注意单位（转出以后应该是英制）.如何在族表中给尺寸命名？方法：在零件图模式中选尺寸，右击，出现属性对话框，选更名（中英文均可）即可。
如何在族表中给尺寸命名？方法：在零件图模式中选尺寸，右击，出现属性对话框，选更名（中英文均可）即可。
如何让自己喜欢的界面颜色每次打开PROE时自动出现？方法：先按自己爱好调好界面颜色后，选文件，存盘，再在config中设置system_colors_f ile,指定到刚刚存盘的位置即可。
如何在启动PROE时清除trail文件？方法：修改 bin\proe1.bat,打开后增加 del D:\PPPP(文件夹名称）\trail.*,然后在proe的图标的属性下修改目标为proewildfire2.0.exe为proe.bat即可。
