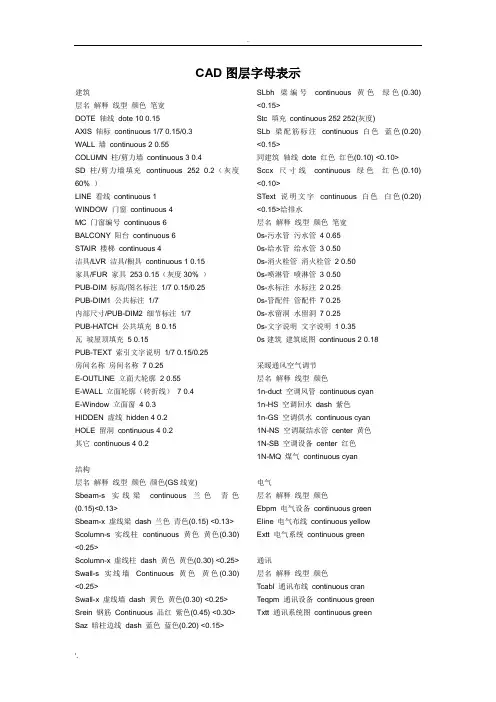

创作编号:GB8878185555334563BT9125XW创作者:凤呜大王*建筑层名解释线型颜色笔宽DOTE 轴线 dote 10 0.15AXIS 轴标 continuous 1/7 0.15/0.3WALL 墙 continuous 2 0.55COLUMN 柱/剪力墙 continuous 3 0.4SD 柱/剪力墙填充 continuous 252 0.2(灰度60% )LINE 看线 continuous 1WINDOW 门窗 continuous 4MC 门窗编号 continuous 6BALCONY 阳台 continuous 6STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1 0.15家具/FUR 家具 253 0.15(灰度30% )PUB-DIM 标高/图名标注 1/7 0.15/0.25PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7PUB-HATCH 公共填充 8 0.15瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明 1/7 0.15/0.25房间名称房间名称 7 0.25E-OUTLINE 立面大轮廓 2 0.55E-WALL 立面轮廓(转折线) 7 0.4E-Window 立面窗 4 0.3HIDDEN 虚线 hidden 4 0.2HOLE 留洞 continuous 4 0.2其它 continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13>Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13>Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25>Swall-s 实线墙 Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色黄色(0.30) <0.25>Srein 钢筋 Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线 dash 蓝色蓝色(0.20) <0.15>SLbh 梁编号 continuous 黄色绿色(0.30) <0.15> Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色(0.20) <0.15> 同建筑轴线 dote 红色红色(0.10) <0.10>Sccx 尺寸线 continuous 绿色红色(0.10) <0.10> SText 说明文字 continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管 4 0.650s-给水管给水管 3 0.500s-消火栓管消火栓管 2 0.500s-喷淋管喷淋管 3 0.500s-水标注水标注 2 0.250s-管配件管配件 7 0.250s-水留洞水留洞 7 0.250s-文字说明文字说明 1 0.350s建筑建筑底图 continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan1n-HS 空调回水 dash 紫色1n-GS 空调供水 continuous cyan1N-NS 空调凝结水管 center 黄色1N-SB 空调设备 center 红色1N-MQ 煤气 continuous cyan电气层名解释线型颜色Ebpm 电气设备 continuous greenEline 电气布线 continuous yellowExtt 电气系统 continuous green通讯层名解释线型颜色Tcabl 通讯布线 continuous cranTeqpm 通讯设备 continuous greenTxtt 通讯系统图 continuous greenDMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被TK——图廓希望对你有帮助,图层的名字是可以自定义的,如果上面的不对,最直接的办法是问画图的人。

CAD图层字母表示

CAD图层字母表示

CAD图层字母表示建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0.3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0.2(灰度60% )LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0.15家具/FUR 家具253 0.15(灰度30% )PUB-DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E-OUTLINE 立面大轮廓2 0.55E-WALL 立面轮廓(转折线)7 0.4E-Window 立面窗4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0.2其它continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13>Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25>Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25>Swall-x 虚线墙dash 黄色黄色(0.30) <0.25> Srein 钢筋Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号continuous 黄色绿色(0.30) <0.15>Stc 填充continuous 252 252(灰度)SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15>同建筑轴线dote 红色红色(0.10) <0.10>Sccx 尺寸线continuous 绿色红色(0.10) <0.10>SText 说明文字continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管4 0.650s-给水管给水管3 0.500s-消火栓管消火栓管2 0.500s-喷淋管喷淋管3 0.500s-水标注水标注2 0.250s-管配件管配件7 0.250s-水留洞水留洞7 0.250s-文字说明文字说明1 0.350s建筑建筑底图continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuous cyan电气层名解释线型颜色Ebpm 电气设备continuous greenEline 电气布线continuous yellowExtt 电气系统continuous green通讯层名解释线型颜色Tcabl 通讯布线continuous cranTeqpm 通讯设备continuous greenTxtt 通讯系统图continuous green图块的字母""实心闭合"_DOT"点"_DOTSMALL" 小点"_DOTBLANK" 空心点"_ORIGIN"原点标记"_ORIGIN2"原点标记 2"_OPEN"打开"_OPEN90"直角"_OPEN30"30 度角"_CLOSED"闭合"_SMALL"空心小点"_NONE"无"_OBLIQUE" 倾斜"_BOXFILLED" 实心框"_BOXBLANK"框"_CLOSEDBLANK" 空心闭合"_DATUMFILLED" 实心基准三角形"_DATUMBLANK" 基准三角形"_INTEGRAL"完整标记"_ARCHTICK"建筑标记。

CAD地形图各图层表示含义

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如:县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点,水准点,图根点,控制点以及注记JMD 各种房屋,围墙,栅栏,篱笆,柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线,此层为不打印出图层LABLE 提取水系及植被的封闭面域,此层为不打印出图层1. JMD图层(1)要求各要素均有代码且代码使用合理,合理的使用代码是地形数据的基本要求。

(2)在入库数据里,各种房屋以面状要素的身份入库,所以各种属性的房屋均要求闭合,到图廓边的房屋同样要求在图廓边闭合,目的是相同属性面状要素经过数据入库后可自动进行拼接。

(3)共线房屋要求数据上完全重合,达到“无缝连接”的目的。

(4)房屋的性质及楼层除了图面注记还要求将其输入扩展属性,且扩展属性表达的内容和图面注记要求完全一致。

(5)JMD注记包括单位名称,地名,楼层注记,单位名称和地名注记大小按照《地形图图式》要求,楼层注记大小则规定字高为2。

CAD地形图各图层表示含义

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如:县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点,水准点,图根点,控制点以及注记JMD 各种房屋,围墙,栅栏,篱笆,柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线,此层为不打印出图层LABLE 提取水系及植被的封闭面域,此层为不打印出图层1. JMD图层(1)要求各要素均有代码且代码使用合理,合理的使用代码是地形数据的基本要求。

(2)在入库数据里,各种房屋以面状要素的身份入库,所以各种属性的房屋均要求闭合,到图廓边的房屋同样要求在图廓边闭合,目的是相同属性面状要素经过数据入库后可自动进行拼接。

(3)共线房屋要求数据上完全重合,达到“无缝连接”的目的。

(4)房屋的性质及楼层除了图面注记还要求将其输入扩展属性,且扩展属性表达的内容和图面注记要求完全一致。

(5)JMD注记包括单位名称,地名,楼层注记,单位名称和地名注记大小按照《地形图图式》要求,楼层注记大小则规定字高为2。

简答题:CAD图层

简答题:CAD图层

1.图层简介“层”的概念在AutoCAD中非常重要,它是构成图形图形的重要组成部分,利用图层来实现快速准确绘图是一种直观而简便的方法。

确定一个图形对象,除了要确定它的几何数据以外,还要确定如颜色等这样的非几何数据。

AutoCAD存放这些数据时要占用一定的存储空间。

如果一张图上有大量具有相同线型、颜色等设置对象,AutoCAD存储每个对象时会重复地存放这些数据,显然这样会浪费大量的存储空间。

为此,AutoCAD提出了图层的概念。

用户可以把图层想象成为没有厚度的透明片,各层之间完全对齐,一层上的某一点准点准确地对准于其他各层上的同一基准点。

引入图层,用户就可以给每一图层指定绘图所用的线型、颜色和状态,并将具有相同线型和颜色的对象放到相应的图层上。

这样,在确定每一对象时,只需确定这个图像的几何数据和所在图层即可,从而节省了绘图工作量与存储空间。

2.图层的特点(1)每个图层有一个名字。

当开始绘一幅新图时,AutoCAD自动创建层名为0的图层,这是AutoCAD 的缺省图层,其余图层需由用户定义。

(2)一般情况下,一个图层上的对象应该是一种线型,一种颜色。

也可以改变各图层的线型、颜色和状态。

(3)在一幅图中可以指定任意数量的图层,系统对图层数没有限制,对每一图层上的对象数也没有限制。

(4)虽然AutoCAD允许用户建立多个图层,但只能在当前图层上绘图。

(5)各图层具有相同的坐标系、绘图界限、显示时的缩放倍数。

用户可以对位于不同图层上的对象同时进行编辑操作。

(6)用户可对各图层进行打开(ON)、关闭(OFF)、冻结(Freeze)、解冻(Thaw)、锁定(Lock)、解锁(Unlock)等操作,以决定图层的可见性与可操作性。

命令激活方式:LAYER。

下拉才当:格式→图层…快捷方式:LA 命令:LAYER1.功能:管理图层与图层特性。

2.操作格式:执行图层操作命令,AutoCAD弹出“图层特性管理器”对话框。

CAD软件中的层和视管理知识点

CAD软件中的层和视管理知识点

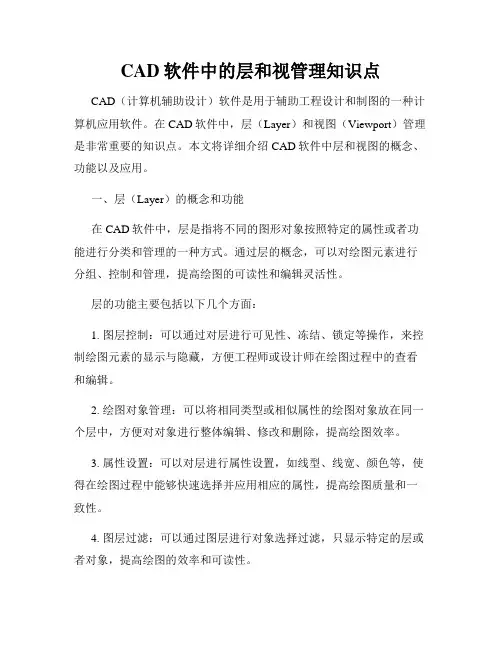

CAD软件中的层和视管理知识点CAD(计算机辅助设计)软件是用于辅助工程设计和制图的一种计算机应用软件。

在CAD软件中,层(Layer)和视图(Viewport)管理是非常重要的知识点。

本文将详细介绍CAD软件中层和视图的概念、功能以及应用。

一、层(Layer)的概念和功能在CAD软件中,层是指将不同的图形对象按照特定的属性或者功能进行分类和管理的一种方式。

通过层的概念,可以对绘图元素进行分组、控制和管理,提高绘图的可读性和编辑灵活性。

层的功能主要包括以下几个方面:1. 图层控制:可以通过对层进行可见性、冻结、锁定等操作,来控制绘图元素的显示与隐藏,方便工程师或设计师在绘图过程中的查看和编辑。

2. 绘图对象管理:可以将相同类型或相似属性的绘图对象放在同一个层中,方便对对象进行整体编辑、修改和删除,提高绘图效率。

3. 属性设置:可以对层进行属性设置,如线型、线宽、颜色等,使得在绘图过程中能够快速选择并应用相应的属性,提高绘图质量和一致性。

4. 图层过滤:可以通过图层进行对象选择过滤,只显示特定的层或者对象,提高绘图的效率和可读性。

二、视图(Viewport)的概念和功能视图是CAD软件中一种用于显示和编辑绘图内容的窗口或者区域。

通过视图,可以将绘图内容进行分割和放大显示,方便对绘图进行详细的编辑和观察。

视图的功能主要包括以下几个方面:1. 缩放和平移:可以通过视图控制缩放和平移的操作,放大、缩小或者移动绘图内容,以便工程师或者设计师能够更加方便地查看和编辑绘图细节。

2. 视图设置:可以对视图进行属性设置,如比例尺、视图类型等,以满足具体绘图的要求。

3. 视图切换:可以通过多个视图进行切换,比如平面图、立体图等,方便将不同视图之间的绘图内容进行对比和编辑。

4. 视图联动:可以通过视图之间的联动,实现对不同图层、绘图内容的协同编辑和显示,提高绘图效率和准确性。

5. 图纸布局:可以通过视图进行图纸的布局设置,如多视图布局、图框设置等,使绘图输出符合标准和规范。

AUTOCAD图层的知识介绍

AUTOCAD图层的知识介绍

AUTOCAD图层的知识介绍AUTOCAD图层的知识介绍使用CAD画图,最重要的是什么?对这个问题,每个人都有可能理解不同,但在我看来,最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

AUTOCAD图层的知识介绍我们进行工程设计,不管是什么专业、什么阶段,实际上都是要将某些设计思想或者是设计内容,表达、反映到设计文件上。

而图纸,就是一种直观、准确、醒目、易于交流的表达形式。

所以我们完成的东西(不管是最终完成的设计文件,还是作为条件提交给其他专业的过程文件,一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提,我们就应该明白,好的计算机绘制的图纸应该具有以下两个特征:清晰、准确。

清晰:我们要表达的东西必须清晰,好的图纸,看上去一目了然。

一眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚,互不重叠……。

除了图纸打印出来很清晰以外,在显示器上显示时也必须清晰。

图面清晰除了能清楚的表达设计思路和设计内容外,也是提高绘图速度的基石。

准确:200宽的墙体不能画成240;留洞不能尺寸上标注的是1000X2000,而实际量量是1250X2100;更常见的错误是分明是3000宽的一条线,量出来却是2999.87。

制图准确不仅是为了好看,更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特别是在图纸修改时。

我们在使用CAD绘图时,无时无刻都应该把以上两点铭刻在心。

只有做到这两点,才能够说绘图方面基本过关了。

图面要“清晰”、“准确”,在绘图过程中,同样重要的一点就是“高效”了。

能够高效绘图,好处不用多说,如果每人都能提高20%的绘图效率,可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。

在CAD软件中,除了一些最基本的绘图命令外,其他的各种编辑命令、各种设置定义,可以说都是围绕着清晰、准确、高效这三方面来编排的。

CAD图层含义

CAD图层含义

建筑层名解释线型颜色笔宽DOTE 轴线 dote 10 0.15AXIS 轴标 continuous 1/7 0.15/0.3WALL 墙 continuous 2 0.55COLUMN 柱/剪力墙 continuous 3 0.4SD 柱/剪力墙填充 continuous 252 0.2(灰度60% )LINE 看线 continuous 1WINDOW 门窗 continuous 4MC 门窗编号 continuous 6BALCONY 阳台 continuous 6STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1 0.15家具/FUR 家具 253 0.15(灰度30% )PUB-DIM 标高/图名标注 1/7 0.15/0.25PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7PUB-HATCH 公共填充 8 0.15瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明 1/7 0.15/0.25房间名称房间名称 7 0.25E-OUTLINE 立面大轮廓 2 0.55E-WALL 立面轮廓(转折线) 7 0.4E-Window 立面窗 4 0.3HIDDEN 虚线 hidden 4 0.2HOLE 留洞 continuous 4 0.2其它 continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25>Swall-s 实线墙 Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色黄色(0.30) <0.25>Srein 钢筋 Continuous 品红紫色(0.45) <0.30>Saz 暗柱边线 dash 蓝色蓝色(0.20) <0.15>SLbh 梁编号 continuous 黄色绿色(0.30) <0.15>Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色(0.20) <0.15> 同建筑轴线 dote 红色红色(0.10) <0.10>Sccx 尺寸线 continuous 绿色红色(0.10) <0.10> SText 说明文字 continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管 4 0.650s-给水管给水管 3 0.500s-消火栓管消火栓管 2 0.500s-喷淋管喷淋管 3 0.500s-水标注水标注 2 0.250s-管配件管配件 7 0.250s-水留洞水留洞 7 0.250s-文字说明文字说明 1 0.350s建筑建筑底图 continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan1n-HS 空调回水 dash 紫色1n-GS 空调供水 continuous cyan1N-NS 空调凝结水管 center 黄色1N-SB 空调设备 center 红色1N-MQ 煤气 continuous cyan电气层名解释线型颜色Ebpm 电气设备 continuous greenEline 电气布线 continuous yellowExtt 电气系统 continuous green通讯层名解释线型颜色Tcabl 通讯布线 continuous cranTeqpm 通讯设备 continuous greenTxtt 通讯系统图 continuous greenDMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓希望对你有帮助,图层的名字是可以自定义的,如果上面的不对,最直接的办法是问画图的人。

CAD地形图各图层表示含义

CAD地形图各图层表示含义

地形图图层、符号释义一、图层含义二、图层详解1.JMD图层(1)要求各要素均有代码且代码使用合理,合理的使用代码是地形数据的基本要求。

(2)在入库数据里,各种房屋以面状要素的身份入库,所以各种属性的房屋均要求闭合,到图廓边的房屋同样要求在图廓边闭合,目的是相同属性面状要素经过数据入库后可自动进行拼接。

(3)共线房屋要求数据上完全重合,达到“无缝连接”的目的。

(4)房屋的性质及楼层除了图面注记还要求将其输入扩展属性,且扩展属性表达的内容和图面注记要求完全一致。

(5)JMD注记包括单位名称,地名,楼层注记,单位名称和地名注记大小按照《地形图图式》要求,楼层注记大小则规定字高为2。

(6)单位名称和地名各有代码,且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”,将名称输入该点的扩展属性里,由于该点的功能用于数据查询使用,要求录入的名称不能有空格或其他分隔符号。

(7)如果单位或地名比较长,用一排在所在面积表示不下,则分为两排或多排,这种排列为人工排列,不能使用MTEXT方式排列,在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层(1)要求各要素均有代码且代码使用合理。

(2)DLDW层除龙门吊、天吊等的框架线以面状的身份入库,其余除文字和符号外的工矿要素均以线要素身份入库,所以各种工矿线要素呈面状时不要求闭合,但禁止不合理的断线,到图廓边呈面状的地物不能在图廓边闭合。

(3)DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等,注记大小规定字高为2.53. DLSS图层(1)要求各要素均有代码且代码使用合理。

(2)DLSS层除各种桥梁框架线以面状的身份入库,其余除文字和符号外的工矿要素均以线要素身份入库,所以各种道路线要素呈面状时不要求闭合,但禁止不合理的断线。

(3)同一条道路边线的代码要统一且合理。

(4)有名称的道路需绘道路中心线,道路中心线的图层为ASSIST层,此层为不打印输出层,绘制时目测即可,不需实地测绘,绘制道路中心线的目的也是用来在数据库里查询和数据分析使用,所以扩展属性里的道路名称不能有空格,道路宽度可直接在图上量取,数值单位使用实地距离。

CAD地形图各图层表示含义

CAD地形图各图层表示含义

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如:县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点,水准点,图根点,控制点以及注记JMD 各种房屋,围墙,栅栏,篱笆,柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线,此层为不打印出图层LABLE 提取水系及植被的封闭面域,此层为不打印出图层1. JMD图层(1)要求各要素均有代码且代码使用合理,合理的使用代码是地形数据的基本要求。

(2)在入库数据里,各种房屋以面状要素的身份入库,所以各种属性的房屋均要求闭合,到图廓边的房屋同样要求在图廓边闭合,目的是相同属性面状要素经过数据入库后可自动进行拼接。

(3)共线房屋要求数据上完全重合,达到“无缝连接”的目的。

(4)房屋的性质及楼层除了图面注记还要求将其输入扩展属性,且扩展属性表达的内容和图面注记要求完全一致。

(5)JMD注记包括单位名称,地名,楼层注记,单位名称和地名注记大小按照《地形图图式》要求,楼层注记大小则规定字高为2。

Auto-CAD图层解读

Auto-CAD图层解读
对象特性匹配是将一个对象的特性赋予 另一个对象。前者叫源对象,后者叫目标对 象。可以复制的特性一般有图层、颜色、线 型、线宽、线型比例等。 调入命令方式:输入matchprop;或 单击菜单【修改】→【特性匹配】命令; 或单击标准工具条中的按钮。
23
例1.利用图层知识,设计两套方案挂钟。
提示: 1.建立五个图层分别为:轮廓线、小时刻度、 分钟刻度、三时刻度、指钟1、指钟2。 2.指钟用“多段线”命令画出。
6.2.2 设置图层特性
图层特性包括线型、颜色、线宽。在相应 图层上绘制图形对象时,这些图形对象具有 “随层”特性。图层特性可在“图层特性管理 器”对话框中进行设置。
8
(1) 设置图层颜色
在“图形特性管理器”对话框中,单击某一 图层“颜色”图标,弹出“选择颜色”对话框以 设置图层颜色。
9
说明:
14
6.2.3 设置图层状态
图层状态包括图层是否打开、冻结、锁定和 打印。图层状态可在“图层特性管理”对话框以 及在“图层”工具条下拉列表框中进行设置。
(1) 锁定/解锁图层 被锁定图层上的对象可见、可打印,可在 被锁定的图层上绘制新图形、可以调用目标 捕捉命令捕捉目标点,但不能被编辑或选择。
15
28
29
30
31
32
33
对象颜色可以“随层”,也可以用其 它的颜色覆盖“随层”颜色。单击【对象 特性】工具条颜色控制下拉列表,或单击 菜单【格式】 →【颜色】命令可以设置当 前对象颜色。
10
(2) 设置图层线型
在“图层特性管理器” 中,单击某一图层 “线型”名称,弹出“选择线型”对话框,该对 话框显示了可供选择的线型。
11
19
6.3.4 保存和恢复图层设置

CAD地形图各图层字母缩写与对应数据名

CAD地形图各图层字母缩写与对应数据名
XZQ——行政区
JJ——境界
XZDW——线状地物
JMD——居民地
XMQJ——项目区界
JYSS——小型集雨设施
YZH——垣栅(就是围墙栅栏等)
JZD——界址点
Z——BEL——Label(线)
ZBTZ——植被特征
LXDW——零星地物
ZDH——展点号野外采集点
LHB——小型拦河坝(闸)
ZJ——注记
CAD地形图各图层字母缩写与对应数据名:
ASSIST——骨架线
MJZJ——面积注记
APFH——岸坡防护设施
NTLW——农田防护与生态环境保持农田林网
AXES——轴线
NYJ——农用井
BOUND——框架线
PDZZ——配电装置
DGX——等高线
PMFH——坡面防护设施
DLDW——独立地物工矿建(构)筑物及其它设施
PWGD——喷微灌管道
DLJX——地类界线
QXJZ——渠系建筑物
DLSS——道路设施
SXSS——水系设施
DLTB ——地类图斑
SDXL——输电线路
DMTZ——地貌
TK——图廓
GCD——高程点
TK——土地平整田块
GXYZ——管线设施
TY——灌溉与排水塘堰
GDZL——沟道治理设施
TJD——L田间道路
GQ——沟渠

CAD地形图各图层表示含义

CAD地形图各图层表示含义

地形图图层、符号释义一、图层含义二、图层详解1.JMD图层(1)要求各要素均有代码且代码使用合理,合理的使用代码是地形数据的基本要求。

(2)在入库数据里,各种房屋以面状要素的身份入库,所以各种属性的房屋均要求闭合,到图廓边的房屋同样要求在图廓边闭合,目的是相同属性面状要素经过数据入库后可自动进行拼接。

(3)共线房屋要求数据上完全重合,达到“无缝连接”的目的。

(4)房屋的性质及楼层除了图面注记还要求将其输入扩展属性,且扩展属性表达的内容和图面注记要求完全一致。

(5)JMD注记包括单位名称,地名,楼层注记,单位名称和地名注记大小按照《地形图图式》要求,楼层注记大小则规定字高为2。

(6)单位名称和地名各有代码,且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”,将名称输入该点的扩展属性里,由于该点的功能用于数据查询使用,要求录入的名称不能有空格或其他分隔符号。

(7)如果单位或地名比较长,用一排在所在面积表示不下,则分为两排或多排,这种排列为人工排列,不能使用MTEXT方式排列,在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层(1)要求各要素均有代码且代码使用合理。

(2)DLDW层除龙门吊、天吊等的框架线以面状的身份入库,其余除文字和符号外的工矿要素均以线要素身份入库,所以各种工矿线要素呈面状时不要求闭合,但禁止不合理的断线,到图廓边呈面状的地物不能在图廓边闭合。

(3)DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等,注记大小规定字高为2.53. DLSS图层(1)要求各要素均有代码且代码使用合理。

(2)DLSS层除各种桥梁框架线以面状的身份入库,其余除文字和符号外的工矿要素均以线要素身份入库,所以各种道路线要素呈面状时不要求闭合,但禁止不合理的断线。

(3)同一条道路边线的代码要统一且合理。

(4)有名称的道路需绘道路中心线,道路中心线的图层为ASSIST层,此层为不打印输出层,绘制时目测即可,不需实地测绘,绘制道路中心线的目的也是用来在数据库里查询和数据分析使用,所以扩展属性里的道路名称不能有空格,道路宽度可直接在图上量取,数值单位使用实地距离。

CAD图层的名词解释

CAD图层的名词解释

CAD图层的名词解释在计算机辅助设计(CAD)领域,图层是一个非常重要的概念。

图层可以被认为是一种将不同的元素组织起来的方式,类似于铺设一张透明纸在绘图上。

每个图层可以包含不同的几何图形、文字或其他设计元素。

以下是一些关于CAD图层的名词解释,希望对读者有所帮助。

1. 图层(Layer)图层是CAD中最基本的概念之一。

它可以看作是一种组织数据的方式,用于将不同类型的元素分隔开来。

通过使用图层,我们可以将不同形状、尺寸、颜色或线型的元素分别放置在不同的可见层上。

2. 可见层(Visible Layer)可见层是指当前在设计工作区域中可见的图层。

通过选择不同的可见层,我们可以选择性地显示或隐藏特定元素,以便更好地进行设计和编辑。

3. 隐藏层(Hidden Layer)隐藏层是那些在设计工作区域中不可见的图层。

通过隐藏层,可以暂时将某些元素从设计视图中移除,以便更好地展示其他元素或简化设计。

隐藏层可以在需要时轻松地重新显示。

4. 锁定层(Locked Layer)锁定层是指保护图层中的元素不会被误操作或移动的状态。

在设计过程中,有时候我们需要对某些元素进行锁定,以防止意外的更改。

锁定层可以确保设计的稳定性和准确性。

5. 图层管理(Layer Management)图层管理是指对CAD软件中的图层进行控制和组织的操作。

通过图层管理工具,我们可以添加、删除、重命名和编辑图层,以及更改图层的可见性和属性。

良好的图层管理可以提高设计的效率和可维护性。

6. 图层属性(Layer Properties)图层属性是指图层的特性和设置。

每个图层都可以有不同的属性,如名称、颜色、线型、线宽、透明度等。

通过编辑图层属性,我们可以根据需要定制每个图层的外观和表现方式。

7. 图层控制(Layer Control)图层控制是指在设计过程中对图层进行选择、编辑、删除和组织的操作。

通过图层控制工具,我们可以快速选择需要编辑的图层,移动、缩放或旋转图层中的元素,并将元素从一个图层移动到另一个图层。

AUTOCAD图层的知识介绍

AUTOCAD图层的知识介绍

AUTOCAD图层的知识介绍AUTOCAD图层的学问介绍我们进行工程设计,不管是什么专业、什么阶段,事实上都是要将某些设计思想或者是设计内容,表达、反映到设计文件上。

而图纸,就是一种直观、精确、醒目、易于沟通的表达形式。

所以我们完成的东西〔不管是最终完成的设计文件,还是作为条件提交给其他专业的过程文件,肯定需要能够很好的关心我们表达自己的设计思想、设计内容。

有了这个前提,我们就应当明白,好的计算机绘制的图纸应当具有以下两个特征:清楚、精确。

清楚:我们要表达的东西必需清楚,好的图纸,看上去一目了然。

一眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清晰楚,互不重叠……除了图纸打印出来很清楚以外,在显示器上显示时也必需清楚。

图面清楚除了能清晰的表达设计思路和设计内容外,也是提高绘图速度的基石。

精确:200宽的墙体不能画成240;留洞不能尺寸上标注的是1000X2000,而实际量量是1250X2100;更常见的错误是分明是3000宽的一条线,量出来却是2999.87。

制图精确不仅是为了好看,更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特殊是在图纸修改时。

我们在使用CAD绘图时,无时无刻都应当把以上两点铭刻在心。

只有做到这两点,才能够说绘图方面基本过关了。

图面要“清楚”、“精确”,在绘图过程中,同样重要的一点就是“高效”了。

能够高效绘图,好处不用多说,假如每人都能提高20%的绘图效率,可能每个项目经理和部室主管都会笑不动了。

清楚、精确、高效是CAD软件使用的三个基本点。

在CAD软件中,除了一些最基本的绘图指令外,其他的各种编辑指令、各种设置定义,可以说都是围围着清楚、精确、高效这三方面来编排的。

我们在学习CAD中的各项指令、各种设置时,都要思索一下,它们能在这三个方面起到那些作用;在使用时应当注意什么;在什么状况和条件下,使用这些指令最为合适。

CAD图层介绍

CAD图层介绍

CAD图层介绍我们可以把图层想象为⼀张没有厚度的透明纸,各层之间完全对齐,⼀层上的某⼀基准点准确地对准其他各层上的同⼀基准点。

⽤户可以给每⼀图层指定所⽤的线型、颜⾊,并将具有相同线型和颜⾊的对象放在统⼀图层,这些图层叠放在⼀起就构成了⼀幅完整的图形。

图层的特点⽤户可以在⼀幅图中指定任意数量的图层,并对图层数量没有限制。

每⼀图层有⼀个名称,以便管理。

⼀般情况下,⼀个图层上的对象应该是⼀种线型、⼀种颜⾊。

各图层具有相同的坐标系,绘图界限,显⽰时的缩放倍数。

⽤户只能在当前图层上绘图,可以对各图层进⾏“打开”、“关闭”、“冻结”、“解冻”、“锁定”等操作管理。

图层管理关闭、打开、增加图层、删除图层、关闭所有图层、选择关闭部分图层和反选。

1.单击菜单栏“格式->图层”显⽰图层管理界⾯。

2.单击特性⼯具栏“关闭和打开图层”按钮,如下图:也可在⼯具栏点击,效果图如下:点击⾼级管理,效果图如下:在⾼级管理中可以⼀键选择关闭所有图层,也可增加新图层以及删除图层,可以单击击关闭该图层,在此单击则打开该图层。

选择关闭效果图如下:反选之后效果如下:新建图层还可以直接单击图标,效果图如下:3.在命令⾏中输⼊MxLayerManager,按回车键。

执⾏命令后,命令⾏将显⽰如下信息:命令: MxLayerManager名称:⽤于显⽰各图层的名称,默认图层为“0”,各图层不能重名。

可见:点击可见,显⽰或隐藏图纸。

颜⾊:⽤于显⽰各图层设置的颜⾊。

锁定:锁定或解锁图层,锁定状态并不影响该图层上图形对象的显⽰,⽤户不能编辑锁定图层上的对象,但还可以在锁定的图层中绘制新图形的对象。

此外。

还可以在锁定的图层上使⽤查询命令和对象捕捉功能。

冻结:冻结或解冻对象,图层被冻结,该图层上的图形对象不能被显⽰出来,也不能打印输出,⽽且也不能编辑或修改;图层处于解冻状态时,该图层上的图形对象能够显⽰出来,也能够打印,并且可以在该图层上编辑图形对象。
