配筋构造之梁
梁的配筋构造
11、抗扭箍筋
F
箍筋间距应符合本规范表的规定其中受 扭所需的箍筋应做成封闭式且应沿截面 周边布置当采用复合箍筋时位于截面内 部的箍筋不应计入受扭所需的箍筋面积 受扭所需箍筋的末端应做成135弯钩，弯 钩端头平直段长度不应小于10d(d为箍筋 直径)
12、构造钢筋
F
梁内架立钢筋的直径当梁的跨度小于4m时不宜 小于8mm，当梁的跨度为4-6m时不宜小于 10mm，当梁的跨度大于6m时不宜小于12mm 当梁的腹板高度hw≥450mm时在梁的两个侧面 应沿高度配置纵向构造钢筋每侧纵向构造钢筋( 不包括梁上下部受力钢筋及架立钢筋)的截面面 积不应小于腹板截面面积bhw的0.1%且其间距 不宜大于200mm。
F
13、薄腹梁构造配筋
F
对钢筋混凝土薄腹梁或需作疲劳验算的 钢筋混凝土梁应在下部二分之一梁高的 腹板内沿两侧配置直径为8-14mm、间距 为100-150mm的纵向构造钢筋，并应按 下密上疏的方式布置在部二分之一梁 高的腹板内。
14、有集中荷载作用
F
位于梁下部或梁截面高度范围内的集中 荷载应全部由附加横向钢筋(箍筋吊筋)承 担,附加横向钢筋宜采用箍筋，箍筋应布 置在长度为s的范围内此处s=2h1+3b,当采 用吊筋时,其弯起段应伸至梁上边缘且末 端水平段长度不应小于本规范规定.

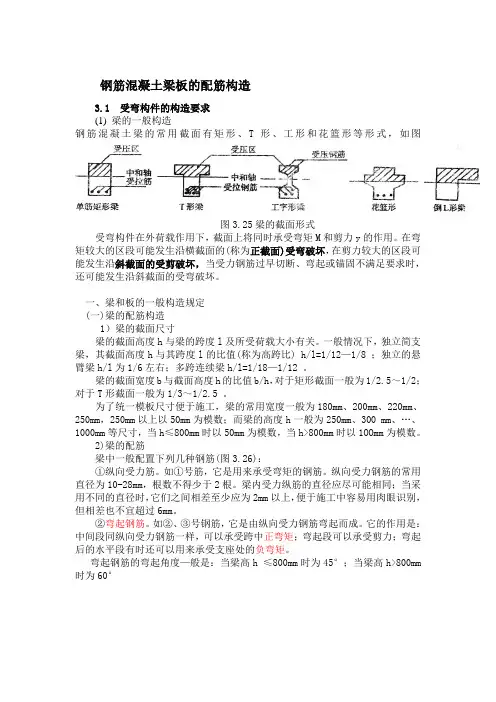

钢筋混凝土梁板的配筋构造
钢筋混凝土梁板的配筋构造3.1 受弯构件的构造要求(1)梁的一般构造钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式，如图图3.25梁的截面形式受弯构件在外荷载作用下，截面上将同时承受弯矩M和剪力y的作用。
在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏，在剪力较大的区段可能发生沿斜截面的受剪破坏，当受力钢筋过早切断、弯起或锚固不满足要求时，还可能发生沿斜截面的受弯破坏。
一、梁和板的一般构造规定(一)梁的配筋构造1）梁的截面尺寸梁的截面高度h与梁的跨度l及所受荷载大小有关。
一般情况下，独立简支梁，其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ；独立的悬臂梁h/l为1/6左右；多跨连续梁h/l=1/18—1/12 。
梁的截面宽度b与截面高度h的比值b/h，对于矩形截面一般为1/2.5～1/2；对于T形截面一般为1/3～1/2.5 。
为了统一模板尺寸便于施工，梁的常用宽度一般为180mm、200mm、220mm、250mm，250mm以上以50mm为模数；而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸，当h≤800mm时以50mm为模数，当h>800mm时以1OOmm为模数。
2)梁的配筋梁中一般配置下列几种钢筋(图3.26)：①纵向受力筋。
如①号筋，它是用来承受弯矩的钢筋。
纵向受力钢筋的常用直径为10-28mm，根数不得少于2根。
梁内受力纵筋的直径应尽可能相同；当采用不同的直径时，它们之间相差至少应为2mm以上，便于施工中容易用肉眼识别，但相差也不宜超过6mm。
②弯起钢筋。
如②、③号钢筋，它是由纵向受力钢筋弯起而成。
它的作用是：中间段同纵向受力钢筋一样，可以承受跨中正弯矩；弯起段可以承受剪力；弯起后的水平段有时还可以用来承受支座处的负弯矩。
弯起钢筋的弯起角度—般是：当梁高h ≤800mm时为45°；当梁高h>800mm 时为60°图3.26梁的配筋形式③箍筋。

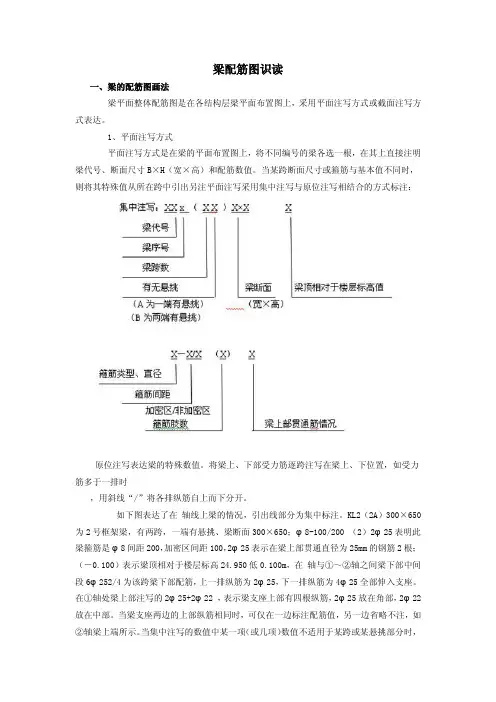

梁配筋图识读
2. 截面注写方式 是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。截面注写方 式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使 图面清晰。 下图为平面注写和截面注写结合使用的图例。图中吊筋直接画在平面图中的主梁上， 用引线注明总配筋值，如 L3 中吊筋 2φ 18。
4、当在梁上集中标注的内容（某一项或某几项）不适用于某跨或某悬挑段时，则将其不同 数值原位标注在该跨或该悬挑段。
这里主要介绍平面注写方式，即在梁平面布置图上， 分别在不同编号的梁中各选一根
梁，在其上注写截面尺寸和配筋具体数值。 注写分为集中标注和原位标注。 集中标注表达梁的通用数值， 原位标注表达梁的特殊 数值。当集中标注的某项数值不适用于梁的某部位时，则该项数值原位标注。施工时，原位 标注取值优先。
（一）集中标注 集中标注可从梁的任意一跨引出。集中标注的内容，包括 4 项必注值和 2 项选注值。4 项必注值包括：梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋；2 项选注值包括： 梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差。 1、梁编号：由类型代号、序号、跨数及有无悬挑几项表示如下。 2、 梁截面尺寸： 等截面梁有 b×h 表示； 加腋梁用 b×h、 yc1×c2 表示 （其中 c1 为腋长， c2 为腋高） ； 悬挑梁当根部和端部不同时， 用 b×h1/ h2 表示 （其中 h1 为根部高， h2 为端部高） 。 3、梁箍筋：包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加 密区的不同间距及肢数用“/”分隔，箍筋肢数写在括号内。箍筋加密区长度按相应抗震等 级的标准构造详图采用。 如： 8-100/200（2）表示 HPB235 级钢筋、直径 8mm、加密区间距 100mm、非加密 区间距 200mm，均为双肢箍； 8-100（4）/200（2）表示 HPB235 级钢筋、直径 8mm、加密 区间距 100mm 为 4 肢箍、非加密区间距 200mm 为双肢箍；
梁配筋图解-(很全)
图2-2-5画的是一端具有悬挑梁 的框架立体图。为了想把框架 示意清楚，没有将柱子把梁包 起并升向上层
图 2-2-5单端悬挑梁轴测投影示意图
图 2-2-6两端悬挑双跨梁集中标注第一行
图 2-2-7两端悬挑双跨梁轴测投影示意图
图2-2-8中被标注的梁，并不是框架梁。该梁的支承点是框架梁。因此它的构 件代号是“L”。
图 2-2-8非框架梁的标注第一行
图 2-2-9以框架梁为支承的梁的标注第一行
小提示：非抗震梁的构件代号，规则中规定的是“L”，习惯上也有用“LL”
的，但剪力墙中的连梁代号，也是“LL”。这点请注意》
二、梁的集中标注中第二行的习惯注法
小提示：梁的集中标注中的第二 行，按规则是写箍筋。但是，也 有的设计图，把通长筋（也叫贯 通筋）写在了第二行。
平法结构钢筋图解讲义
（梁部分）
框架的构件要素
构件分类： 框架梁：屋面框架梁 楼层框架梁 框架柱： 顶层角柱 顶层边柱 顶层中柱 中层角柱 中层边柱 中层中柱 底层角柱 底层边柱 底层中柱 基础梁和筏形基础 或承台、承台梁和桩基础
次梁的概念
构成框架的元素： 框架柱和框架梁。 次梁不同于框架 梁，因框架梁的 支点是框架柱， 而次梁的支点是 框架梁。从而， 它们的钢筋配置 也不一样。如图12中的次梁是支撑 在框架梁上的。
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注 小跨梁的箍筋直径小， 需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据 代表不了右边小跨梁的箍筋。
第三节 原位标注梁的箍筋
“4Φ16”它包含了集中标注 里的“2Φ16”。除去集中标 注的二根“2Φ16”，还剩下 一个“2Φ16”，注意剩下的 不再是长的纵向筋了，这是 两根直角形钢筋 。

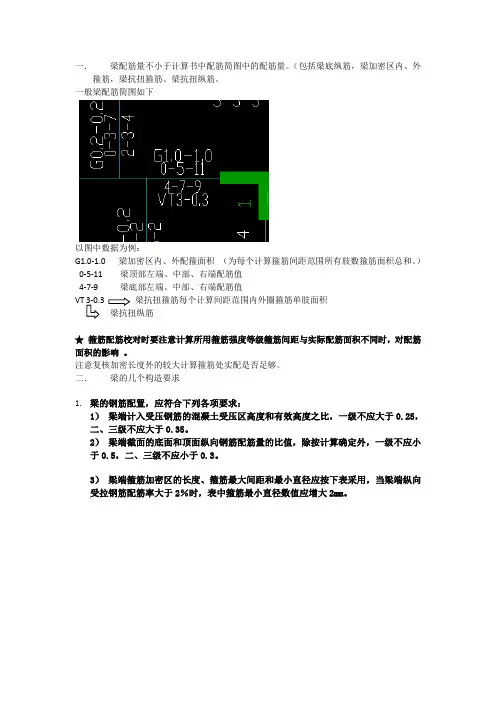

结构设计之梁配筋
一．梁配筋量不小于计算书中配筋简图中的配筋量。
（包括梁底纵筋，梁加密区内、外箍筋，梁抗扭箍筋、梁抗扭纵筋。
一般梁配筋简图如下以图中数据为例：G1.0-1.0 梁加密区内、外配箍面积（为每个计算箍筋间距范围所有肢数箍筋面积总和。
）0-5-11 梁顶部左端、中部、右端配筋值4-7-9 梁底部左端、中部、右端配筋值梁抗扭箍筋每个计算间距范围内外圈箍筋单肢面积梁抗扭纵筋箍筋配筋校对时要注意计算所用箍筋强度等级箍筋间距与实际配筋面积不同时，对配筋面积的影响。
注意复核加密长度外的较大计算箍筋处实配是否足够。
二．梁的几个构造要求1.梁的钢筋配置，应符合下列各项要求：1）梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。
2）梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。
3）梁端箍筋加密区的长度、箍筋最大间距和最小直径应按下表采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm。
2.梁的钢筋配置，尚应符合下列规定：1）梁端纵向受拉钢筋的配筋率不宜大于2.5％，不应超过2.75％（框架梁）。
面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。
2）一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。
3）梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm3.连梁纵向构造筋（腰筋）配筋要求1）连梁高度大于700时（LL按全截面考虑），腰筋直径不小于10mm，腰筋间距不大于200mm。

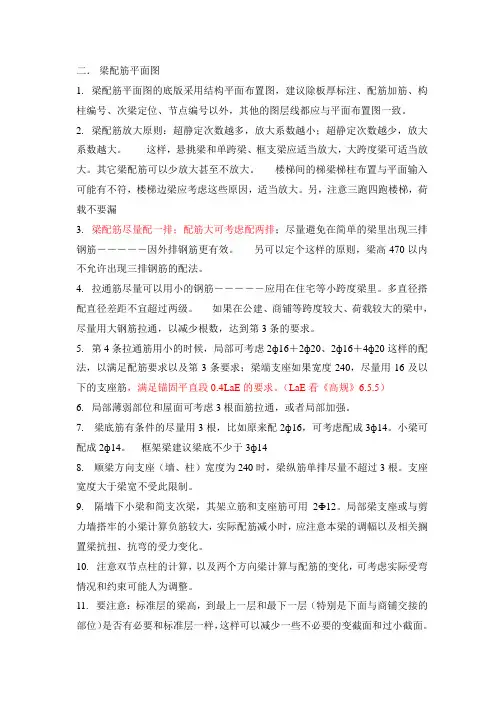

结构设计——梁配筋原则
二．梁配筋平面图1. 梁配筋平面图的底版采用结构平面布置图，建议除板厚标注、配筋加筋、构柱编号、次梁定位、节点编号以外，其他的图层线都应与平面布置图一致。
2. 梁配筋放大原则：超静定次数越多，放大系数越小；超静定次数越少，放大系数越大。
这样，悬挑梁和单跨梁、框支梁应适当放大，大跨度梁可适当放大。
其它梁配筋可以少放大甚至不放大。
楼梯间的梯梁梯柱布置与平面输入可能有不符，楼梯边梁应考虑这些原因，适当放大。
另，注意三跑四跑楼梯，荷载不要漏3. 梁配筋尽量配一排；配筋大可考虑配两排；尽量避免在简单的梁里出现三排钢筋－－－－－因外排钢筋更有效。
另可以定个这样的原则，梁高470以内不允许出现三排钢筋的配法。
4. 拉通筋尽量可以用小的钢筋－－－－－应用在住宅等小跨度梁里。
多直径搭配直径差距不宜超过两级。
如果在公建、商铺等跨度较大、荷载较大的梁中，尽量用大钢筋拉通，以减少根数，达到第3条的要求。
5. 第4条拉通筋用小的时候，局部可考虑2ф16＋2ф20、2ф16＋4ф20这样的配法，以满足配筋要求以及第3条要求；梁端支座如果宽度240，尽量用16及以下的支座筋，满足锚固平直段0.4LaE的要求。
（LaE看《高规》6.5.5）6. 局部薄弱部位和屋面可考虑3根面筋拉通，或者局部加强。
7. 梁底筋有条件的尽量用3根，比如原来配2ф16，可考虑配成3ф14。
小梁可配成2ф14。
框架梁建议梁底不少于3ф148. 顺梁方向支座（墙、柱）宽度为240时，梁纵筋单排尽量不超过3根。
支座宽度大于梁宽不受此限制。
9. 隔墙下小梁和简支次梁，其架立筋和支座筋可用2Ф12。
局部梁支座或与剪力墙搭牢的小梁计算负筋较大，实际配筋减小时，应注意本梁的调幅以及相关搁置梁抗扭、抗弯的受力变化。
10. 注意双节点柱的计算，以及两个方向梁计算与配筋的变化，可考虑实际受弯情况和约束可能人为调整。
11. 要注意：标准层的梁高，到最上一层和最下一层（特别是下面与商铺交接的部位）是否有必要和标准层一样，这样可以减少一些不必要的变截面和过小截面。
梁配筋图解 (很全)
图 2-2-14框架梁加密箍筋的构造示意
（五）非抗震梁且为两肢箍筋标注箍筋法
图 2-2-15非抗震梁两肢箍筋集中标注
图 2-2-16非抗震梁两肢箍筋构造示意
（六）梁的集中标注中第二行的规则示例注法
图 2-2-17梁的集中标注第二行规则示例 注法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则 示例注法，是把通长筋的数量、钢筋强度 等级及直径，写在箍筋行的后面。
简支梁钢筋轴测投影示意图
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》 构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
• 框架梁在接近柱时，梁的高度逐渐变高，见图4-6。梁多出的这部分叫作梁腋。其水平 部分叫作腋宽，垂直部分叫作腋高。梁腋处增设腋筋，而且，箍筋的高度像悬挑梁箍 筋那样也有变化。
注形式 一、 梁的构件代号
二 、梁的集中标注 小提示：如果贴近梁的地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
图 2-1-1 梁的集中标注 注释
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次 改成了四、五行。
集中标注
原位标注
结构平法
集中标注
原位标注 原位标注 原位标注
在上图中，水平方向的梁是1号框架梁 （KL1）。从这个框梁的上边缘，引出一条铅 垂线。在铅垂线的右侧，注有几行字：
图1- 3-1 梁的左右两端上方所标注的4Φ16，包 含了2Φ16通长筋。剩下的2Φ16是两段 直角形筋。直角形筋和2Φ16通长筋是 承受端部的负弯矩的。梁的上部中间的 4Φ16是承受梁中下部的正弯矩的（抗 拉作用），钢筋贯通全梁。
第二节钢筋混凝土梁板的配筋构造
分布钢筋布置在受力钢筋的内侧，与受 力钢筋垂直，其作用是将荷载均匀地传递给 受力钢筋，在施工中固定受力钢筋的位置， 同时也可抵抗因棍凝土收缩及温度变化而在 垂直于受力钢筋方向产生的应力。受力钢筋 可按构造配置，单位长度上分布钢筋的截面 面积不宜小于单位宽度上受力钢筋截面面积 的15%，且不宜小于该方向板截面面积的 0.15% 。其直径不宜小于6mm，间距不宜大于 250mm。
一、梁和板的一般构造规定 (一)梁的配筋构造 梁中通常配置有纵向受力钢筋、箍筋、弯起钢筋及架 立钢筋。当梁的截面高度较大时，还应在梁侧设置纵向构 造钢筋。梁内钢筋的形式和构造如图6-2-1所示。
纵向受拉钢筋布置于梁的受拉区，承受由弯矩产生的 拉应力，其直径和根数应通过正截面承载力计算来确定。 梁中纵向受力钢筋宜采用HRB400级或HRB335级，常用直径 为12-32mm，当梁高h≥300mm，不应小于lOmm;当h＜300mm 时，不应小于8mm。为保证钢筋与混凝土之间的粘结和便 于浇筑混凝土，梁上部纵向钢筋水平方向的净间距不应小 于30mm和1.5d(d为钢筋的最大直径) ;下部纵向钢筋水平 方向的净间距不应小于25mm和d。纵向钢筋应尽量布置在 一层，当一层排不下时可布置成两层，各层钢筋之间的净 间距不应小于25mm和d。当梁的下部钢筋配置多于二层时， 二层以上钢筋水平方向中距应比下面层的中距增大一倍。 伸入梁支座范围内的纵向钢筋根数，当梁宽b≥lOOmm 时， 不宜少于2根;当梁宽b＜lOOmm时，可为l根。
通常空心板的孔洞为圆孔，板的厚度通常为120mm、 180mm、240mm3种。板长多按房间的开间或进深的大小而 定，一般有L=3.Om，3.6m，…，6m，多按0.3m进级，板的 宽度通常有600mm、900mm和1200mm3种。
连梁设计与配筋构造知识讲解
水平分布钢筋的搭接、锚固和连接
1
竖向分布钢筋的配筋构造－搭接
1
楼板与剪力墙连接部位配筋构造
1
墙肢和连梁的洞口补强配筋构造
1
洞口补强和错洞墙洞口配筋构造
1
2、折减组合设计值-组合后调整(略)
1
连梁跨高比的相关问题
随着跨高比减少，连梁中的剪切变形所占比例增加
跨高比=0.5时，剪切变形占连梁变形的90%以上 跨高比=5时，剪切变形占连梁变形的10%.
按跨高比对连梁设计
当跨高比小于2.5时，按连梁设计 当跨高比大于5时，按框架梁设计 当跨高比在2.5~ 5之间时，酌情考虑。
交叉暗撑的配筋
适用：高跨比不大于2的核心筒和框筒的连梁宜采用交叉暗撑配筋 作用：交叉暗撑承担大部分剪力有效改善了抗剪性能，提高延性。
斜筋形成 交叉暗撑
受压斜筋端部 箍筋需加密
1
箍筋防止 斜筋压曲
back
连梁的交叉暗撑
1
连梁配筋构造要求
强制性条文
n laE为抗震要求最小锚固长度 n laE＝1.15 la(一、二级)； n laE＝1.05 la(三级)； n laE＝1.0 la(四级)
这个要求与框
1
架梁相同
框架梁腰筋的构造要求（三、四级）
≧450需 设腰筋
梁截面上部和下部至少应各 配置两根通长纵向钢筋(在角 部)，其截面面积不应小于梁 支座处上部钢筋中较大截面 面积的1/4。且不小于2Φ12
腰筋的直径宜偏小取用， 长度贯通梁全长，在节点 处符合锚固要求
宜用拉筋连接， 拉筋直径与箍 筋相同, 可采用10mm
两端Vb取大值
Vb
Mbl Mbr
连梁的配筋构造的要求分析
连梁的配筋构造的要求分析连梁是建筑物中常见的受力构件，通常用于承担水平荷载及重力荷载。
在连梁的设计中，配筋构造是一个非常重要的方面。
配筋是指在混凝土中加入钢筋，用来增强混凝土的抗拉性能。
配筋构造不仅对于连梁的受力性能有着至关重要的影响，同时还与梁的变形和裂缝控制密切相关。
因此，在设计连梁的配筋构造时，需要考虑多方面的要求。
一、强度要求连梁是受力构件，其强度要求是最基本的要求之一。
为了保证其强度满足设计要求，配筋构造的第一个要求是满足预设的构造尺寸和截面尺寸。
在实际设计过程中，通常采用超筋方式实现，即在设计时在钢筋数量的基础上，再进行一定的加筋。
钢筋的数量和配置应按照结构设计要求进行计算，从而保证连梁在荷载作用下强度和刚度满足要求。
二、耐久性要求与其他建筑构件一样，连梁也需要满足一定的耐久性要求。
在设计配筋构造时，需要考虑外部环境因素、水泥强度及钢筋材质等多个影响因素，以保证连梁具有足够的耐久性。
通常，钢筋的质量和钢筋与混凝土之间的粘结对于连梁的耐久性至关重要。
因此，在设计连梁的配筋构造时，需要注意钢筋与混凝土交界处的细节，以保证其具有足够的粘结强度。
三、变形控制要求连梁在荷载作用下会发生一定的变形，因此设计时需要考虑变形控制的要求。
配筋构造的作用是增加连梁的刚度，从而减小变形量。
当连梁发生变形时，配筋能够起到支撑和限制变形的作用，使连梁在变形的过程中不会出现失控和破坏。
因此，在设计连梁的配筋构造时，需要考虑到钢筋的数量、布置和隔开距离等因素，以保证连梁在荷载作用下的变形满足设计要求。
四、裂缝控制要求连梁裂缝的问题一直是工程设计中需要考虑的一项难点。
裂缝不仅会对建筑物的美观造成影响，还会对结构的安全性产生影响。
因此，在设计连梁的配筋构造时，需要考虑到裂缝的控制要求。
配筋可以增加混凝土的抗拉承载能力，从而减小区间内应力的大小，控制裂缝的数量和宽度。
此外，配筋构造还能起到防止裂缝扩散的作用。
在设计配筋构造时，需要根据具体的连梁结构特点和受力情况，考虑不同的配筋方案，以满足裂缝控制要求。
非框架梁配筋构造解读
非框架梁配筋构造解读
非框架梁配筋构造是指在梁结构设计中不采用框架结构的一种构造方式。
框架结构常见于大型建筑物或桥梁中，其特点是主要由纵向和横向的钢筋构成网状支撑结构，以增强结构的承载能力。
非框架梁配筋构造一般采用钢筋混凝土结构，其配筋构造主要包括以下几个方面：
1. 纵向钢筋：纵向钢筋主要承受梁受力时的拉压力，位于梁的长轴方向。
根据实际荷载和设计要求确定纵向钢筋的数量和规格。
纵向钢筋的位置通常位于梁的底部，以提高梁的受力性能。
2. 横向钢筋：横向钢筋一般位于梁的截面上，用于抵抗剪力和斜拉力。
横向钢筋采用网状布置，形成梁的横向骨架，提高梁的整体刚度和抗震性能。
3. 弯曲钢筋：弯曲钢筋用于增加梁的抗弯强度，一般位于梁的截面上方或下方。
根据梁的受力情况，确定弯曲钢筋的数量和规格。
4. 锚固钢筋：锚固钢筋用于将梁与其它构件进行连接，以增加整体结构的稳定性和刚度。
非框架梁配筋构造的设计需要考虑梁的跨度、荷载、支座条件等因素，通过计算确定合适的钢筋数量和规格，以满足结构的
承载能力和使用要求。
同时，还需根据相关规范和标准进行验算，确保梁的设计安全可靠。
建筑结构识图3.1.2 梁配筋构造
5.图中梁的箍筋是几支箍？
6.腰筋位于梁的什么位置？构造腰筋的设置条件是什么？ 7.腰筋根数可能为单数吗？构造腰筋竖向间距有什么要求？
8.受扭腰筋什么时候设置？与构造腰筋有什么区别？ 9.腰筋的拉筋直径和间距如何确定？ 10.哪些梁的什么位置常常需要设置箍筋加密区？
11.大小跨梁相邻时，大跨＆小跨梁的负弯矩筋常常不截断？
小跨梁负弯矩钢筋通常不截断
通长钢筋
通长钢筋
梁下部纵筋一般不通长，锚入支座
当各跨下部纵筋直径相同，也可通长放置
被截断负弯矩钢筋
通长钢筋
当下部纵筋根数较多时，下部纵筋也可不全部伸入支座
通长钢筋
四、主梁与次梁交接处附加钢筋
区分主梁和次梁
1
2 3
主次梁交接处破坏形态
附加钢筋
附加箍筋
附加吊筋
模块三 框架结构
模块三 框架结构
1梁 2板 3柱 4 基础 5 楼梯
2
梁 3.1.1 梁基本知识 3.1.2 梁配筋构造 3.1.3 梁详图识读与绘制
3.1.2 梁配筋构造
一、简支梁钢筋
四、外伸梁钢筋
二、连续梁钢筋
五、腰筋及构造要求
三、主梁与次梁交接处附加钢筋
六、梁钢筋构造要求
导入新课
钢筋混凝土简支梁的裂缝分布
？
5/20/2019
？ ？
二、连续梁钢筋
根据连续梁的变形图想一想：连续梁 跟简支梁一样全跨度下部受拉吗？
被截断负弯矩钢筋
通长钢筋
区别
1.架立筋更名为通长筋
2.支座处加负弯矩筋
梁的负弯矩筋可以截断也可以不截断，由梁的弯矩 包络图确定
通长钢筋
大小跨相邻时，小跨梁负弯矩筋常常不截断
梁配筋图解-(超全)-真心好
腰筋通常采用直径较小的钢筋，以垂 直或倾斜的方式布置在梁的两侧。
03
梁的配筋计算
承载力计算
计算梁的承载力
根据梁的跨度、荷载类型和分布情况，通过力学分析计算梁 的承载能力。
确定梁的弯矩和剪力
根据梁的承载力要求，确定梁所承受的弯矩和剪力，为配筋 提供依据。
稳定性计算
计算梁的稳定性
考虑梁的长度、截面尺寸、材料 特性等因素，通过稳定性分析计 算梁在受力状态下的稳定性。
详细描述：梁的承载力不足会导致结构 变形、损坏或倒塌。为了解决这一问题 ，可以采取以下措施
1. 重新评估梁的计算模型和设计参数， 确保符合规范要求。
梁的稳定性问题
详细描述：梁的稳定性问题可能 导致结构变形、摇晃或倒塌。为 了解决这一问题，可以采取以下 措施
1. 加强梁的支撑和锚固，提高其 稳定性。
悬臂梁
预应力梁
悬臂梁的一端固定在支承上，另一端自施加预应力，以提 高梁的承载能力和抗裂性。
梁的结构
01
02
03
梁的截面形式
梁的截面可以根据实际需 求选择不同的形式，如矩 形、T形、工字形等。
梁的材料
常用的梁材料包括钢材、 混凝土等，不同材料具有 不同的力学性能和适用范 围。
质量和浇筑的顺畅。
浇筑过程中应控制好混凝土的浇筑速度 和振捣方式，防止出现蜂窝、麻面等质 量缺陷。浇筑完成后应及时进行养护，
保证混凝土的质量和强度。
05
梁的加固方法
粘钢加固法
总结词
通过粘贴钢板来增加梁的承载能力
详细描述
粘钢加固法是一种常见的梁加固方法，通过在梁的受拉或受压侧粘贴钢板，提 高梁的承载能力和抗弯刚度。该方法施工简便，对原结构影响小，适用于承受 静载和次动载的梁的加固。
连梁的配筋构造的要求分析
连梁的配筋构造的要求分析
1、连梁顶面、底面纵向水平钢筋伸入墙肢的长度，抗震设计时不应小于laE，非抗震设计时不应小于la，且均不应小于600mm。
2、抗震设计时，沿连梁全长箍筋的构造应符合框架梁梁端箍筋加密区的箍筋构造要求；非抗震设计时，沿连梁全长的箍筋直径不应小于6mm，间距不应大于150mm。
3、顶层连梁纵向水平钢筋伸入墙肢的长度范围内应配置箍筋，其间距不应大于150mm，直径应与该连梁的箍筋直径相同。
4、连梁高度范围内的墙肢水平分布钢筋应在连梁内拉通作为连梁的腰筋。
连梁截面高度大于700mm时，其两侧面腰筋的直径不应小于10mm，间距不应大于200mm；跨高比不大于2.5的连梁，其腰筋的面积配筋率不应小于0.3%。
1。
梁配筋图解-(很全)课件
集中标注
原位标注
结构平法
小提示：只有图1-3-1这样的平 面图，还是不能施工。还要根据 设计说明，知道该梁是不是抗震 设防？如是抗震，是几级抗震？ 根据这些信息去查《03G101-1》
构造详图
图 1-3-3 三、四级抗震等级楼层框架梁 KL
图 1-3-4 三级抗震等级框架梁KL箍筋配 置
第二讲 梁的集中标注
。
图 3-3-1单跨框架梁的原位标注
下部“2Φ16”是梁下部布在角 部的通长筋，形状如下：
图 3-3-2单跨框架梁轴测投影示意图
图 3-3-3不等跨梁的原位示意
第四节 梁的箍筋原位标注与负筋省略标注 图 3-4-1梁的箍筋原位标注
第五节 梁的箍筋全部为原位标注 图 3-5-1梁的箍筋原位标注
梁宽 为 350， 故箍 筋为 四肢
第一节 梁的构件代号与梁的集中标注形式
一、 梁的构件代号
小提二示：、如梁果的贴集近中梁标的注地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
注释
图 2-1-1 梁的集中标注
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次
力筋”位于一排中部
位于角部
图 2-3-2框 架梁中通长筋的标注 位于梁底部
图 2-3-3梁集中标注的通长筋和架力筋
图 2-3-4梁通长筋和架力筋轴测图
图 2-3-5梁的上下部通长筋的注法
图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
比较少见。
（四）抗震梁中在箍筋加密区标注箍筋数量的方 法
