第六章尺寸链及应用

合集下载

第六章 尺寸链原理及其应用(修改)

第六章 尺寸链原理及其应用(修改)
假废品问题
假设某一零件的实际尺寸C2=39间接保证封闭环的精度 ,必须要提高组成环的尺寸精度。当 封闭环的公差较大时 ,只需要提高本工序尺寸的加工精度 ;当封闭环的公差等 于甚至小于一个组成环的公差时 ,不仅要提高本工序的工序尺寸的加工精度 , 而且还要提高前工序(或工步)的工序尺寸的加工精度。提高了加工精度,制造 成本增加 ,制造难度加大。因此 ,工艺上应尽量选择设计基准作为定位基准或 测量基准,以便消除基准不重合误差。
• 在大批量生产中,一个尺寸链中的各组成环尺寸的获得,相互间并无联 系,因此,可将它们看成是相互独立的随机变量,各组成环尺寸的误差,是 由这些随机变量合成的。经大量实测数据后,从概率统计的观念出发 来看,任何一环有两个明显的特征数:①平均尺寸(算术平均值),它表示 尺寸分布的集中位置;②均方根偏差(标准差),它表示实际尺寸分布相 对于算术平均值的离散程度。
二、尺寸链的组成
1、封闭环 在零件加工或机械产品装配过程中,最后自然形成(间接获得)的尺寸。 封闭环的特点:其他环的误差必然累积在这个环上,因此封闭环误差是所 有各组成环误差的综合。 2、 组成环 (1)增环 (2)减环 (3)增环与减环的判定
• 三、尺寸链分类
• • • • • • • • • • • • • • • (一)按构成尺寸链各环的几何特征分类 (1)长度尺寸链 (2)角度尺寸链 (二)按尺寸链的作用分类 (1)装配尺寸链 (2)零件设计尺寸链 (3)工艺尺寸链 (三)按构成尺寸链各环的空间位置分类 (1)直线尺寸链 (2)平面尺寸链 (3)空间尺寸链 (四)按尺寸链间相互关系分类 (1)独立尺寸链 (2)并联尺寸链 (3)串联尺寸链
(三)一次加工同时保证多个设计尺寸时工序尺寸的确定 • 零件图上有时几个设计尺寸具有同一个设计基准,而往往又是在最后终 加工这个设计基准时,才同时保证这几个设计尺寸的设计要求。它们可 能都是被间接保证的:也可能其中有一个直接获得,而其余的则是间接保 证的。这取决于工艺方案的制定。

第六章尺寸链

第六章尺寸链

1.互换法 按互换性程度的不同,分为完全互换法与大数互换 法 (1)完全互换法 在全部产品中,装配时各组成环不需挑选或改变 其大小或位置,装入后即能达到封闭环的公差要求。 该方法采用极值公差公式计算。 (2)大数互换法 在绝大多数产品中,装配时各组成环不需挑选或 改变其大小或位置,装入后即能达到封闭环的公差 要求。该方法采用统计公差公式计算。
6.2尺寸链在精度设计中的计算类型和方法 尺寸链在精度设计中的计算类型和方法
2. 分组法 将各组成环按其实际尺寸大小分为若干组,各对应组进 行装配,同组零件具有互换性。该方法通常采用极值公差 公式计算。 3. 修配法 装配时去除补偿环的部分材料以改变其实际尺寸,使封 闭环达到其公差与极限偏差要求。该方法通常采用极值公 差公式计算。 4. 调整法 装配时用调整的方法改变补偿环的实际尺寸或位置,使封 闭环达到其公差与极限偏差要求。一般以螺栓、斜面、挡 环、垫片或孔轴联结中的间隙等作为补偿环。该方法通常 采用极值公差公式计算。
6.4 完全互换法解尺寸链 中间计算示例 中间计算是反计算的一种特例,它一般用在 基准换算和工序尺寸计算等工艺设计中,零件 加工过程中,往往所选定位基准或测量基准与 设计基准不重合,则应根据工艺要求改变零件 图的标注,此时需进行基准换算,求出加工时 所需工序尺寸。
6.1.3 尺寸链的建立 4.增环,减环的确定 根据增减环的定义,在组成环中某环的变动 引起封闭环同向(反向)变动,区分其为增环或 减环。
6.2尺寸链在精度设计中的计算类型和方法 尺寸链在精度设计中的计算类型和方法
6. 2. 1 尺寸链在精度设计中的计算类型 尺寸链的计算是为了正确合理地确定尺寸链中各 环的尺寸公差和极限偏差,根据不同要求,尺寸链计 算有以下三种类型。

尺寸链原理及应用

尺寸链原理及应用

尺寸链的基本概念
• 一组互相联系且按一定顺序排列的封闭尺 寸的组合,称为尺寸链。
• 把若干零件的尺寸或一个零件上的若干尺 寸按一定次序排列而形成的封闭图称为尺 寸链图。
发动机曲轴第一主轴颈与轴承装配在一起,轴向间隙C0是设计时确定的装配 精度,它取决于主轴颈长度C1,锁止垫片宽度C3、C4以及轴瓦宽度C2。这 几个尺寸之间的关系我们可以画出一个图来表示,如图所示,这就是尺寸链
轴向间隙C0、主轴颈长 度C1、锁止垫片宽度 C3、C4、轴瓦宽度C2
零件设计尺寸链
• 全部组成环为同一零件的设计尺寸所形成 的尺寸链。
• C1、C2、C3是设计给定的,即为组成环; 而C0是由C1、C2、C3间接确定的,为封闭 环。
• 在零件尺寸链中,标注的尺寸为组成环, 未标注的尺寸为封闭环。
直线尺寸链
• 全部组成环平行于封闭环的尺寸链,也称 为线性尺寸链,是尺寸链的基本形式。
按构成尺寸链各环的几何特征分类
• 角度尺寸链:封闭环为角度尺寸---①全部 环为角度尺寸的尺寸链;②或者组成环既 有长度尺寸又有角度尺寸,而封闭环为角 度尺寸的尺寸链。
按尺寸链的作用分类
• 装配尺寸链 • 零件设计尺寸链 • 工艺尺寸链
装配尺寸链
• 全部组成环为不同零件的设计尺寸所形成 的尺寸链。
组成环又可分为增环和减环
• 增环:尺寸链中,某组成环的变动将引起 封闭环的同向变动,则称该环为增环。
• 所谓同向变动,是指组成环增大,封闭环 也增大;组成环减小,封闭环也减小。
• 减环:尺寸链中,某组成环的变动将引起 封闭环的反向变动,则称该环为减环。
• 所谓反向变动,是指组成环增大,封闭环 也减小;组成环减小,封闭环也增大。

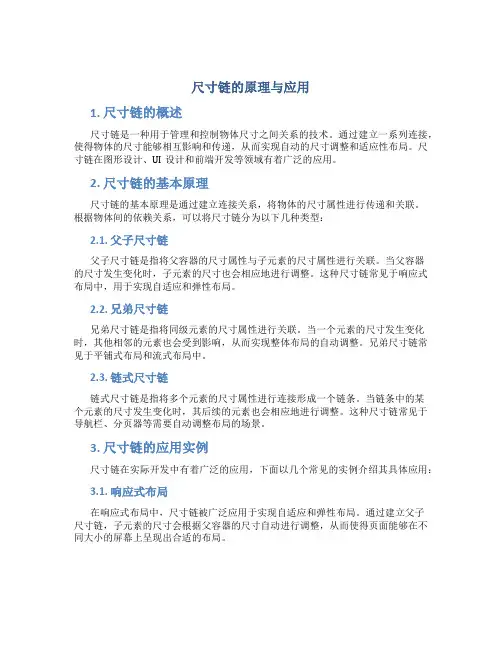

尺寸链的原理与应用

尺寸链的原理与应用

尺寸链的原理与应用1. 尺寸链的概述尺寸链是一种用于管理和控制物体尺寸之间关系的技术。

通过建立一系列连接,使得物体的尺寸能够相互影响和传递,从而实现自动的尺寸调整和适应性布局。

尺寸链在图形设计、UI设计和前端开发等领域有着广泛的应用。

2. 尺寸链的基本原理尺寸链的基本原理是通过建立连接关系,将物体的尺寸属性进行传递和关联。

根据物体间的依赖关系,可以将尺寸链分为以下几种类型:2.1. 父子尺寸链父子尺寸链是指将父容器的尺寸属性与子元素的尺寸属性进行关联。

当父容器的尺寸发生变化时,子元素的尺寸也会相应地进行调整。

这种尺寸链常见于响应式布局中,用于实现自适应和弹性布局。

2.2. 兄弟尺寸链兄弟尺寸链是指将同级元素的尺寸属性进行关联。

当一个元素的尺寸发生变化时,其他相邻的元素也会受到影响,从而实现整体布局的自动调整。

兄弟尺寸链常见于平铺式布局和流式布局中。

2.3. 链式尺寸链链式尺寸链是指将多个元素的尺寸属性进行连接形成一个链条。

当链条中的某个元素的尺寸发生变化时,其后续的元素也会相应地进行调整。

这种尺寸链常见于导航栏、分页器等需要自动调整布局的场景。

3. 尺寸链的应用实例尺寸链在实际开发中有着广泛的应用,下面以几个常见的实例介绍其具体应用:3.1. 响应式布局在响应式布局中,尺寸链被广泛应用于实现自适应和弹性布局。

通过建立父子尺寸链,子元素的尺寸会根据父容器的尺寸自动进行调整,从而使得页面能够在不同大小的屏幕上呈现出合适的布局。

3.2. 平铺式布局平铺式布局中常使用兄弟尺寸链来实现项目的等分布局。

当一个元素的尺寸发生变化时,其他相邻的元素也会按比例进行调整,保持整体布局的一致性。

3.3. 导航栏导航栏通常使用链式尺寸链实现自动调整布局。

当导航项的尺寸发生变化时,后续的导航项会相应地进行调整,从而保持导航栏的整体布局美观。

4. 总结尺寸链是一种用于管理和控制物体尺寸关系的技术,通过建立连接关系,可以实现自动的尺寸调整和适应性布局。

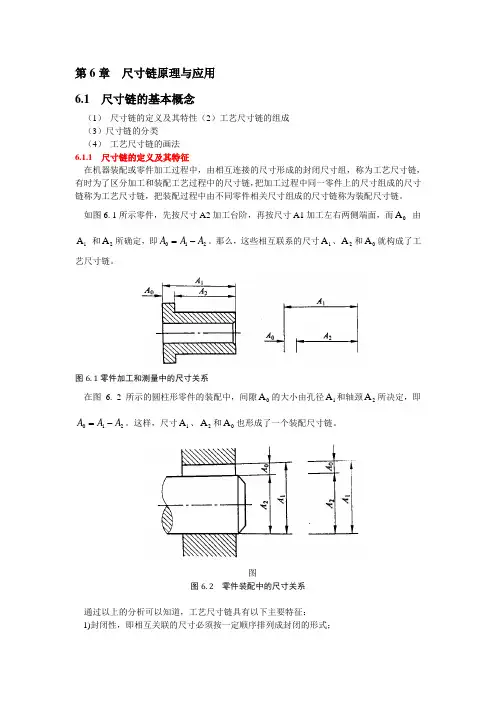

第6章 尺寸链原理与应用

第6章  尺寸链原理与应用

第6章 尺寸链原理与应用 6.1 尺寸链的基本概念(1) 尺寸链的定义及其特性(2)工艺尺寸链的组成 (3)尺寸链的分类(4) 工艺尺寸链的画法 6.1.1 尺寸链的定义及其特征在机器装配或零件加工过程中,由相互连接的尺寸形成的封闭尺寸组,称为工艺尺寸链,有时为了区分加工和装配工艺过程中的尺寸链,把加工过程中同一零件上的尺寸组成的尺寸链称为工艺尺寸链,把装配过程中由不同零件相关尺寸组成的尺寸链称为装配尺寸链。

如图6. 1所示零件,先按尺寸A2加工台阶,再按尺寸A1加工左右两侧端面,而0A 由1A 和2A 所确定,即012A A A =-。

那么,这些相互联系的尺寸1A 、2A 和0A 就构成了工艺尺寸链。

图6. 1零件加工和测量中的尺寸关系在图 6. 2所示的圆柱形零件的装配中,间隙0A 的大小由孔径1A 和轴颈2A 所决定,即012A A A =-。

这样,尺寸1A 、2A 和0A 也形成了一个装配尺寸链。

图图6. 2 零件装配中的尺寸关系通过以上的分析可以知道,工艺尺寸链具有以下主要特征:1)封闭性,即相互关联的尺寸必须按一定顺序排列成封闭的形式;2)关联性,指某个尺寸及精度的变化必将影响其他尺寸和精度变化,即它们的尺寸和精度互相联系,互相影响。

3)唯一性一个尺寸链只有一个封闭环,不能没有也不能出现两个或两个以上的封闭环。

A的位置。

同一个零件的加工顺序不同,不能增加或减少封闭环数,只能改变封闭环4)最少三环一个尺寸链最少有三个环,少于三环的尺寸链不存在。

6.1.3 尺寸链的分类1)按环的尺寸特征(1)长度尺寸链:全部尺寸均为长度尺寸的尺寸链,如图6. 1所示。

(2)角度尺寸链:全部尺寸均为角度尺寸的尺寸链,如图6. 3所示。

2)按环空间的位置关系(1)直线尺寸链:全部组成环平行于封闭环的尺寸链。

(2)平面尺寸链:全部组成环位于一个或几个平行平面内,但某些组成环不平行与封闭环的尺寸链,如图6. 4所示。

第6章 尺寸链原理与应用

第6章 尺寸链原理与应用

应用举例
• 已知:尺寸链方程为C0=C1+C2,C0为封 闭环,C0~N(100,0.05)mm,C1~N (40,0.02)mm • 试分别用极值法和概率发求C2 •
第二节
工艺尺寸链、装配尺寸链的应用
靠火花磨削:由操作者根据火 花大小判断磨去了多少余量, 因此余量是直接控制参数,工 序尺寸是间接得到,故工序尺 寸(设计尺寸)为封闭环。 上道工序尺寸
T cz 2
n 1
) ( C jm e j T cj 2
j k 1

n 1
(C j j e j
T cj 2 )
)
(C
z 1
k
ez T cj 2
j k 1

)
0
(
z 1
k
z
ez
T cz 2
j k 1

n 1
( j e j
注意:书中式6-20只适用于各组成环为对称分布的情况
C0 C0 p

k
Cz
z 1
j k 1

n 1
C
j

0


n 1

2 i
i 1
尺寸随机变 量的分布类型 可以分成对称 型(正态、均 匀等)与非对 称型的两大类, 区别在于平均 尺寸(或称均 值)与中间尺 寸是否相等。 非对称型的分 布,两个尺寸 不相等。
ei
TC i 2
( e0
第六章尺寸链原理及其应用
本章从加工、装配两个方面,系统介绍尺寸链的概念、 分类、计算方法与应用。 第一节 尺寸链基本概念 一、尺寸链的定义、特征及尺寸链图 (一)、定义:在机械设计、装配及零件加工过 程中,互相关联且按一定顺序排列的封闭尺寸组 合,称为尺寸链。 用尺寸链图表示尺寸链,尺寸链中的每一个尺 寸(长度、角度)称为一个环。 (二)、特征:封闭性、关联性、至少有三个尺 寸组成。

第6章尺寸链

第6章尺寸链

5.按链与链间的包容关系分类
(1)基本尺寸链:所有构成尺寸链的环,在同一尺寸链中。 (2)派生尺寸链:具有公共环的两个以上尺寸链组,即构成尺 寸链中的一个或几个环,分布在两个或两个以上的尺寸链中。
L2
L3 L∑ L4
L1
基本尺寸链
派生尺寸链
6.1.4 尺寸链图
尺寸链图就是从具体零件的加工顺序中或零(部件)的 装配关系中,抽象出由封闭环和组成环构成的一个封闭回路。 绘制尺寸链图的具体步骤如下: (1)确定封闭环
z1
jn1
(5)验算 T0=ES-EI=(-0.01)-(-0.08)=0.07
或 n- 1 T0 = T i =0.02+0.02+0.03=0.07 i1
计算无误,所以壁厚为:
A0=
3. 极值法解中间计算问题
中间计算属于正计算中的一种特殊情况,就是已知封闭 环及部分组成环,求某一组成环的基本尺寸及极限偏差。
从封闭环的两端面开始分别向前查找该表面最近一次加工的尺寸之后再进一步向前查找直到两条路线最后得到的加工尺寸的工序基准重合即两者的工序基准为同一表面至此上述尺寸系统即形成封闭轮廓从而构成了工艺尺寸画尺寸链图判断增减环1画尺寸链图只需将链中各尺寸依次画出形成封闭的图形即可
第6章 尺寸链
LOGO
本章内容
6.1 尺寸链的基本概念 6.2 尺寸链的解算 6.3 工艺尺寸链的计算
6.1 尺寸链的基本概念
❖ 在机械加工中,零件上各表面之间都有内在 联系,要研究和分析加工中各尺寸的内在联系, 必须运用尺寸链的理论。
❖ 尺寸链作为一种理论,有它自身的完整性, 不仅在工序尺寸的计算时要用到它,而且,在 产品设计、装配中都要用到它。
A3

最新6.尺寸链原理及其应用

最新6.尺寸链原理及其应用
算封闭环的基本尺寸及公差(或偏差),也称尺寸链的正计算。 这种计算主要用在审核图样,验证设计的正确性。
6.尺寸链原理及其应用
端面A对轴心的垂直度误差在直径240mm处不大于0.05mm,端面B对轴线的垂直度 误差在直径120mm处不大于0.05mm。在加工过程中,直接保证B面对A面平行度α1 和端面A对基准C的垂直度α2的要求,端面B对基准C的垂直度要求α0是在加工过程 中间接保证的,它取决于α1、 和α2的大小,因此, α1、 α2和α0组成了位置公差 尺寸链。
• 查找装配尺寸链的组成环时,先从封闭环的任意一端 开始,找相邻零件的尺寸,然后再找与第一个零件相邻 的第二个零件的尺寸,这样一环接一环,直到封闭环的 另一端为止,从而形成封闭的尺寸组。
• 如图a所示的车床主轴轴线与尾架轴线高度差的允许 值A0是装配技术要求,为封闭环。组成环可从尾架顶尖 开始查找,尾架顶尖轴线到底面的高度A1、与床面相连 的底板的厚度A2、床面到主轴轴线的距离A3,最后回 到封闭环。A1、A2和A3均为组成环。

图示工件如先以A面定位加工C面,得尺寸A1然后再
以A面定位用调整法加工台阶面B,得尺寸A2,要求保证
B面与C面间尺寸A0;A1、A2和A0这三个尺寸构成了一
个封闭尺寸组,就成了一个尺寸链。
(三)按构成尺寸链各环的空间位置分类:
(1)直线尺寸链:全部组成环平行于封闭环的尺寸链,亦称为线 性尺寸链;其特征是,各环均在同一平面上,且相互平行。
(2)并联尺寸链:由若干个独立尺寸链通过一个(或几个)共存于 两个(或以上)独立尺寸链的环相互联系起来,这种联系形式称为并 联尺寸链(图6-8a);
(3)串联尺寸链:组成环每一个后继尺寸链是从前面一个尺寸链的 基面开始的,即每两个相邻尺寸链有一个共同基面(6-8b)。

第六章(尺寸链基础)

第六章(尺寸链基础)
A1
A2
A2
A1
14



其他说明: 1. 以上所解为直线尺寸链的极值法。 2. 还有平面尺寸链和空间尺寸链 做法:按平面和空间坐标分解成直线尺 寸链。 3. 尺寸链解法还有等精度法和等概率 法。
例3.零件如图所示: 加工D1,车外圆余量A1,加工孔D2,求壁 厚t 。
解:壁厚为封闭环。



按式( 7-4 )和 (7-5) 计算封闭环的极限偏差 (mm): ESA0=1.2+0.4/2=+1.4 EIA0=1.2-0.4/2=+1.0 按式( 7-2 )和 (7-3) 计算封闭环的极限尺寸 (mm): A0max=0+1.4=+1.4 A0min=0+1.0=+1.0 计算结果表明设计规定的各组成尺寸及精度要 求,能满足减速器装配单元间隙N变动范围的要 求
传递系数:各组成环对封闭环影响大小的系数。
封闭环尺寸: L0 L1 L2 cos 0
L0 L1 L2 cos
L0 L 0 传递系数: 1 cos 1 ; 2 L2 L1
§6.1.2.2 尺寸链的分类
按应用情况分: 零件尺寸链、工艺尺寸链、装配尺寸链;
6
§7-2 直线尺寸链的计算(极值法) (P253) 一、计算公式: 1. 封闭环的基本尺寸:
N Az
n 1
m
m
2. 封闭环的极限尺寸:
N max Az max
i 1 i m 1
n m 1
A
n 1
(7-1)
j
A
n 1
n 1
j min
(7-2)

尺寸链原理与应用

尺寸链原理与应用

3.概率法计算式
封闭环公差=(∑构成环公差平方)1/2。
第6章 机械加工工艺规程的设计 6.1工艺尺寸链
2024/10/10 18
增环 减环
封闭环
基本 - 基本 = 基本尺寸
上 下
-
下 上
=
上偏差 下偏差
封闭环公差=∑构成环公差
减环
封闭环
增环
第6章 机械加工工艺规程的设计
2024/10/10 19
A19.8 –19.8 0
–0.06 0.06
得:A =
43.4
0.315 0.05
A0 43.6 +0.34 0 0.34
= 43.4500.315
第6章 机械加工工艺规程的设计 6.1工艺尺寸链
2024/10/10 34
本题还可经过磨削余量Z/2将上 述工艺尺寸链分解为两个工艺尺 寸链(见右图),其中单边余量 Z/2为公共环。
– 0.06 0.06
– 0.06 0.076
2024/10/10 35
解2:在右图右边旳尺寸链中:
封闭环为 43.;600.34
增环为Z/2=
0.2
0.025 0.05
和A

A ES EI T
Z/2 +0.2 +0.026 -0.06 0.076 求: A = ?
A +43.4 +0.316 +0.06 0.266 解:见左表
第6章 尺寸链旳原理与应用
6.1 工艺尺寸链 6.2 装配工艺规程设计
第6章 机械加工工艺规程的设计
2024/10/10 1
6.1 工艺尺寸链
6.1.1 工艺尺寸链定义、构成及分类

第6章 尺寸链

第6章 尺寸链

零件图上的尺寸标注反映零件的加工要求,应按零件尺 寸链分析。一般按最短尺寸链原则,并选用最不重 要的环作为封闭环,不需注出其公差与极限偏差。 5.基面换算。 5.基面换算。 当按零件图上的尺寸和公差标注不便加工和测量时,应 按零件尺寸链进行基面换算。或者是,机械加工中, 当定位基准与设计基准不重合时,为达到零件原设 计的精度,需要进行尺寸的换算。 6.工序尺寸计算。 6.工序尺寸计算。 若零件的某一表面需要经过几道工序加工才能完成,则 在工艺规程设计中,每道工序都需要规定相应的工 序尺寸和公差。这些工序尺寸和公差的计算称做工 序尺寸的计算。 尺寸链的分析计算在机器的精度设计中有重要的作用, 我国已颁布了国家标准GB5847—86《 我国已颁布了国家标准GB5847—86《尺寸链 计算方 法》,作为分析计算尺寸链的参考准则。
A0 min = ∑ Az min −
z =1 n m j = n +1
∑A
j max
(3) 极限偏差 将极限尺寸公式减去基本尺寸公式得:
ES 0 = ∑ ES z −
z =1 n m j = n +1
∑ EI
m
j
ቤተ መጻሕፍቲ ባይዱ
EI 0 = ∑ EI z −
n
(4)公差 (4)公差 将极限偏差公式相减得:
z =1
(3)补偿环(协调环):预先选定的某一组成环, (3)补偿环(协调环) 通过改变它的大小或位置,使封闭环达到 规定的要求。 (4)传递系数ξi :第i 个组成环对封闭环影响大 (4)传递系数ξ :第i 小的系数。 封闭环与组成环的关系,表现为函数关系。 A0 = f(A1,A2,…,Am) f( 式中 A0------封闭环。 ------封闭环。 A1,A2,…,Am-------组成环。 -------组成环。 有 ξ i = ∂f 1≤i≤m m为组成环环数。 m为组成环环数。

第六章尺寸链及应用

第六章尺寸链及应用

结论:封闭环的下偏差等于所有增环的下偏差之和减去所 有减环上偏差之和。
6.竖式计算法口诀: 封闭环和增环的基本尺寸和上下偏差照 抄;减环基本尺寸变号;减环上下偏差对 调且变号。
竖式计算法可用来验算极值法解尺寸链的正 确与否。
统计法(概率法)解直线尺寸链基本计算 公式
• 生产实践表明,封闭环的实际误差比用极值法计 算出来的公差小得多。为了扩大组成环公差,以 便加工容易,此时可采用统计法(概率法)解尺 寸链以确定组成环公差,而不用极限法。
(3)统计法(概率法)的近似计算: 统计法(概率法)的近似计算是假定各环 分布曲线是对称分布于公差值的全部范围 内(即ei=0 ),并取相同的相对分布系统 的平均值Km(一般取1.2~1.7)。所以有:
• 用工艺尺寸图表追迹法计算工序尺寸和余量
在制定工艺过程或分析现行工艺时,经常会遇 到既有基准不重合得工艺尺寸换算,又有工艺基 准的多次转换,还有工序余量变化得影响,整个 工艺过程中有着较复杂的基准关系和尺寸关系。 为了经济合理地完成零件的加工工艺过程,必 须制定一套正确而合理的工艺尺寸。在这种情况 下,可以应用上述单个尺寸链来逐个解算,也可 以用图表追迹法或称公差表法综合求出。
二、几种尺寸链的计算 例1:下图工件,如先以A面定位加工C面,得尺 寸A1;然后再以A面定位用调整法加工台阶面B, 得尺寸A2,要求保证B面与C面间尺寸A0。试求 工序尺寸A2。
例2:一批如图示轴套零件,在车床上已加工好外 圆、内孔及端面,现须在铣床上铣右端缺口,并 保证尺寸5-00.06及260.2,求采用调整法加工 时控制尺寸H、A及其偏差并画出尺寸链图。
• 二、尺寸链分类 • 1.按特征分有长度尺寸链和角度尺寸链。 • 2.按应用分有装配尺寸链、工艺尺寸链和 零件尺寸链。 • 3.按环在空间位置分有直线尺寸链、平面 尺寸链和空间尺寸链。 • 三、尺寸链的计算 • 1.反计算:求解各组成环 • 2.中间计算:求解某一组成环 • 3.正计算:求解封闭环

第6章尺寸链原理与应用4

第6章尺寸链原理与应用4
对称度A0是最终得到的封闭环
工序尺寸d和A2已知,求组成环 A1的基本尺寸以及上下偏差
机械学院 郑刚
汽车制造工艺学
0 ± 0.05 d
A2 / 2
A1
A1
d / 2 A0 A2 / 2
其余的自学!
机械学院 郑刚
汽车制造工艺学
课堂作业
如图所示的零件,要在圆柱体上铣一通槽.
1.为保证尺寸100+0.2 mm,该加工工序必须限制的第 一类自由度。
0 −0.02
24.98
φ
107.960−0.035
为便于查找尺寸链,对称度和 同轴度以基准要素为起始端的 尺寸线段表示。
机械学院 郑刚
汽车制造工艺学
工艺过程: ⒈ 磨削轴颈,工序尺寸为d
⒉ 以轴颈下母线为工序基准, 精磨端面B,工序尺寸为A1
⒊以端面B为工序基准,精磨端面 D,工序尺寸为A2,A2关于B、D 两端对称中心o’-o’对称,标出一 半,其公差也变为一半;
A1"
A1'
Z1'
机械学院 郑刚
汽车制造工艺学
二、工序基准与设计基准不重合时,工序尺寸的确定
以活塞顶面加工为例,图中 A01
和 A02 为图样上的设计尺寸。
A
B
加工方案二 以A面为工序基准粗车、精车顶面B, 然后以顶面A为工序基准精镗销孔。
56± 0.08 (A02 )
( ) 1060−0.87 A01
A3'
=
50
−0.02 −0.08
mm
三、以待加工表面为工序基准时,工序尺寸的确定
在零件加工中,某些工序的工序 基准是后续工序的加工表面。
需要进行工序尺寸的换算!

第6章-公差标准和尺寸链

第6章-公差标准和尺寸链
第六章 公差标准和尺寸链
零件的几何形状是由零件上的点、线、面构成的。加工完 成的零件,其点、线、面间的尺寸、位臵及自身形状等实际 值应接近规定理想值,这种接近程度用公差来控制。 对于整台机器而言,零件之间的尺寸和公差关系要精确设 计,才能保证整台机器的精度,尺寸链则是不可缺少的工具。
第一节 第二节 第三节 第四节 第五节 第六节 第七节
6级的基准轴与7 级的孔配合
三、公差带与配合 根据国标规定的20个等级的标准公差和28种基本偏 差,可以组成很多种公差带(孔有543种,轴有544种)。 过多的公差带造成标准繁杂,标准件规格繁多, 不利于生产和管理。
应对公差带与配合的数量进行必要的限制。
对于≤500mm的尺寸,国标规定了一般、常用和 优先的轴公差带共119种,如后图所示。
国标规定基准孔的下偏差为零 、 国标规定基准轴的上偏差为零 设计人员应优先采用基孔制
• 通用商品类零件的孔为基准孔,其它与之配合的轴 类零件应采用基孔制。 • 通用商品类零件的轴为基准轴,其它与之配合的孔 类零件应采用基轴制。
6.2 公差与配合的国家标准
有关公差与配合的现行国家标准于1979年颁布执行, 包括GB1800~1804-79共5个标准
最大间隙
此图还说明:任一轴和孔的公差带组合均能形成一 种配合,其配合性质由孔和轴公差带的相对位置决定, 与它们在公差带图中的绝对位置无关 。
基准制—— 为确定孔(或轴)基本偏差而人为规定的制度。
目的是为了减少配合的种类
当孔的公差带位臵事先确定时,称为基孔制(H); 当轴的公差带位臵事先确定时,称为基轴制(h)。
轴的公差带
(4)标准公差 用以确定公差带大小的任一公差 标准公差确定了公差带的宽度。 (5)基本偏差 用以确定公差带相对于零线位臵的尺寸偏差 一般指靠近零线的那个偏差。 基本偏差确定了公差带的位臵。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(二)补偿环的选择原则。 应选形状简单,修配面小,便于修配加,便于拆 装,对其它尺寸链没有影响的零件的为补偿环。 (三)修配形式 1.单件修配法:就是选定某一固定的零件作为补 偿环, 2.合并加工修配法:就是将两个或多个零件合装 在一起进行机械加工,将所得尺寸作为一个组成 环,从而减少组成环环数,有利于提高装配精度, 并相应减少修配劳动量的一种修配方法。 3.偶件加工修配法:如柴油机精密偶件,柱塞与 套筒,针阀与阀体的互研。 4.自身加工修配法:用平面磨床本身的砂轮磨削 工作台面。
二、几种尺寸链的计算 例1:下图工件,如先以A面定位加工C面,得尺 寸A1;然后再以A面定位用调整法加工台阶面B, 得尺寸A2,要求保证B面与C面间尺寸A0。试求 工序尺寸A2。
例2:一批如图示轴套零件,在车床上已加工好外 圆、内孔及端面,现须在铣床上铣右端缺口,并 保证尺寸5-00.06及260.2,求采用调整法加工 时控制尺寸H、A及其偏差并画出尺寸链图。
极值法解尺寸链的计算公式
• 机械制造中的尺寸 公差通常用基本尺 寸(A)、上偏差(ES)、 下偏差(EI)表示,还 可以用最大极限尺 寸(Amax)与最小极 限尺寸(Amin)或基本 尺寸(A)、中间偏差 (Δ)与公差(δ)表示, 它们之间的关系参 见图。
(1)封闭环基本尺寸Ao等于所有增环基本尺 寸(Ap)之和减去所有减环基本尺寸(Aq) 之和,即
结论:封闭环的下偏差等于所有增环的下偏差之和减去所 有减环上偏差之和。
6.竖式计算法口诀: 封闭环和增环的基本尺寸和上下偏差照 抄;减环基本尺寸变号;减环上下偏差对 调且变号。
竖式计算法可用来验算极值法解尺寸链的正 确与否。
统计法(概率法)解直线尺寸链基本计算 公式
• 生产实践表明,封闭环的实际误差比用极值法计 算出来的公差小得多。为了扩大组成环公差,以 便加工容易,此时可采用统计法(概率法)解尺 寸链以确定组成环公差,而不用极限法。
二、大数互换装配法 1.大数互换装配法又称不完全互换装配法: 是将装配尺寸链中各组成环的公差放大,使各 零件容易加工,以降低制造成本,将废品率控制 在一个较小的百分数内。 2.大数互换装配法的特点: 与完全互换装配法相同
三、选择装配法 1.直接选择法: 工人凭经验直接从待装配的一批零件中,挑选 合适零件进行装配的方法。装配精度取决工人的 技术水平,装配的时间较长,不稳定,应用少。 2.分组互换装配法, 将相配合的零件公差放大到经济的公差大小,零 件加工后按其实际尺寸分成若干组,分别标以不 同颜色或号码,装配时,相同组别的零件进行装 配,保证同组零件具有互换性的一种装配方法。 3.复合选择装配法: 是上述两种方法的复合。零件按加工后的实际尺 寸预先进行分组。装配时,在同组零件中挑选合 适的零件进行装配。
五、修配装配法 在装配时,将尺寸链中某一预定组成环去掉一 层金属以改变其尺寸,使封闭环达到其公差及极 限偏差要求,这种保证装配精度的方法称修配装 配法。 修配环: 通过修配尺寸链中某一环的方法来补偿 封闭环的累积误差。这个的环称补偿环。 (一)补偿环尺寸的确定 修配环有足够的而又尽可能小的修配余量。尺寸 通常采用极值法解算。 补偿环为减环时:被修配时使封闭环尺寸变大; 图6—34所示 补偿环为增环时:被修配时使封闭环尺寸变小。 图6—36所示
尺寸链的分类
(1)按尺寸链在空间分布的位置关系分 1)线性尺寸链:尺寸链中各环位于同一平面内且彼此 平行。 2)平面尺寸链:尺寸链中各环位于同一平面或彼此平 行的平面内,各环之间可以不平行。 3)空间尺寸链:尺寸链中各环不在同一平面或彼此平 行的平面内。
• (2)按尺寸链的应用范围分 • 1)工艺尺寸链:在加工过程中,工件上各相 关的工艺尺寸所组成的尺寸链。 2)装配尺寸链:在机器设计和装配过程中, 各相关的零部件相互联系的尺寸所组成的尺寸 链。
2.协调环:是某—组成环公差不是标准公差值, 它与各组成环公差协调,使组成环公差之和等于 或小于封闭环公差。 3.协调环的选择原则:易于用通用量具测量的尺 寸,非公共环的尺寸。 4.组成环的极限偏差可按下述原则确定: 1)标准件的极限偏差按其标准规定确定; 2) 的组成环极限偏差按偏差入体原则标注, 3)协调环的极限偏差,按计算公式计算。 5.特点:对工人的技术要求低;装配简单,生产 率高,便于组织流水式装配;零件精度要求高, 封闭环公差小,用于大批生产中高精度少环尺寸
套类零件
工序尺寸追迹法具体过程
工序1:以大端面A定位,车小端面D,保证全长 工序尺寸A1±T(A1)/2;车小外圆到B,保证 A2=M。
工序2:以小端面D定位,精车大端面A,保证全 长工序尺寸为A3±δ(A3)/2;镗大孔,保证到C 面的孔深工序尺寸为A4±δ(A4)/2。 工序3:以小端面D定位,磨大端面A,保证全长 尺寸A5=L。 分析:尺寸N间接保证,为封闭环;A3为减环; A4、A5为增环。
尺寸链的计算
• 尺寸链计算有正计算、反计算和中间计算等三种 类型。已知组成环求封闭环的计算方式称作正计 算;已知封闭环求各组成环称作反计算;已知封 闭环及部分组成环,求其余的一个或几个组成环, 称为中间计算。 • 尺寸链计算有极值法与统计法(或概率法)两 种。用极值法解尺寸链是从尺寸链各环均处于极 值条件来求解封闭环尺寸与组成环尺寸之间关系 的。用统计法解尺寸链则是运用概率论理论来求 解封闭环尺寸与组成环尺寸之间关系的。
• 机械制造中的尺寸分布多数为正态分布,但也有 非正态分布,非正态分布又有对称分布与不对称 分布。统计法解算尺寸链的基本计算公式除可应 用极限法解直线尺寸链的有些基本公式外,尚有 以下两个基本计算公式:
(1)封闭环中间偏差
(2)封闭环公差
式中:ei—第i组成环尺寸分布曲线的不对称 系数; eiTi/2—第i组成环尺寸分布中心相对于公 差带的偏移量; ko—封闭环的相对分布系数; ki—第i组成环的相对分布系数。
四、调整装配法 调整法:是扩大组成环的公差,使各组成环按经 济加工公差制造。由于每一组成环的公差较大, 就必然会使装配精度超差。为了保证装配精度, 在装配时,可以改变尺寸链中一个组成环的尺寸 或位置来补偿各组成环误差对封闭环误差累积的 影响。这个组成环称补偿环,该零件称为补偿件 或调整件。 固定调整装配法: 用改变补偿环尺寸进行补偿的方法。 可动调整装配法: 用改变补偿环位置进行补偿的方法。
(3)统计法(概率法)的近似计算: 统计法(概率法)的近似计算是假定各环 分布曲线是对称分布于公差值的全部范围 内(即ei=0 ),并取相同的相对分布系统 的平均值Km(一般取1.2~1.7)。所以有:
• 用工艺尺寸图表追迹法计算工序尺寸和余量
在制定工艺过程或分析现行工艺时,经常会遇 到既有基准不重合得工艺尺寸换算,又有工艺基 准的多次转换,还有工序余量变化得影响,整个 工艺过程中有着较复杂的基准关系和尺寸关系。 为了经济合理地完成零件的加工工艺过程,必 须制定一套正确而合理的工艺尺寸。在这种情况 下,可以应用上述单个尺寸链来逐个解算,也可 以用图表追迹法或称公差表法综合求出。
图示工件如先以A面定位加工C面,得尺寸A1 然后再以A面定位用调整法加工台阶面B, 得尺寸A2,要求保证B面与C面间尺寸A0; A1、A2和A0这三个尺寸构成了一个封闭尺寸组, 就成了一个尺寸链。
工艺尺寸链的组成
• 环:工艺尺寸链中的每一个尺寸称为尺寸链的环。 工艺尺寸链 由一系列的环组成。环又分为: • (1)封闭环(终结环): 在加工过程中间接获得的尺寸,称为 封闭环。在图b所示尺寸链中,A0是间接得到的尺寸,它就是图 b所示尺寸链的封闭环。 • (2)组成环: 在加工过程中直接获得的尺寸,称为组成环。尺 寸链中A1与A2都是通过加工直接得到的尺寸,A1、A2都是尺寸 链的组成环。 • 1)增环: 在尺寸链中,自身增大或减小,会使封闭环随之增大 或减小的组成环,称为增环。表示增环字母上面用--> 表示。 • 2)减环: 在尺寸链中,自身增大或减小,会使封闭环反而随之 减小或增大的组成环,称为减环。表示减环字母上面用<-- 表示。 • 3)怎样确定增减环: 用箭头方法确定,即凡是箭头方向与封闭 环箭头方向相反的组成环为增环,相同的组成环为减环。 在图b 所示尺寸链中,A1是增环,A2是减环。 • 4)传递系数ξi: 表示组成环对封闭环影响大小的系数。即组成 环在封闭环上引起的变动量对组成环本身变动量之比 。对直线 尺寸链而言,增环的ξi=1,减环的ξi=-1。
• 例3: 如下图所示轴套零件的轴向尺寸,其外 圆、内孔及端面均已加工。试求:①当以A面定 位钻直径为φ10mm孔时的工序尺寸A1及其偏差 (要求画出尺寸链图);②当以B面定位钻直径 为φ10mm孔时的工序尺寸B1及其偏差。
§6—3 装配尺寸链的建立
一、装配精度:指零件的相互距离精度;相互位置 精度;相对运动精度。 二、装配尺寸链的建立 1)装配尺寸链要根据装配图确定。 2)熟悉产品结构,首先确定封闭环。 3)查找组成环。 4)尺寸链最短路线(环数最少)原则。 5)画出尺寸链图,用回路法判别增、减环。 6)列出尺寸链方程式, 7)每一部件或总成中有许多装配精度要求,必须 逐个找出所有的装配尺寸链及其联系形式。整个 汽车、拖拉机是由许多装配尺寸链组成的装配尺 寸链系统,应一一查出它们彼此间的关系。
§6-2尺寸链计算的基本公式
• • • • • • • • • • • • 一、直线尺寸链计算 1.极值法计算公式 1)闭环基本尺寸计算公式: 2)闭环极限尺寸计算公式: 3)闭环偏差计算公式: 4)闭环公差计算公式: 5)组成环平均公差计算公式: 2.概率法计算公式 1)闭环公差计算公式: 2)组成环平均公差计算公式: 3)闭环中间差计算公式: 4)各环偏差计算公式:(其它环参照本公式闭环公差等于所有组成环公差之 和;
(6)组成环中间偏差
Δi=(ESi+EIi)/2
(7)封闭环极限尺寸
结论:封闭环的最大值等于所有增环的最大值 之和减去所有减环最小值之和。
