烂花印花工艺方案精品PPT课件

合集下载

烧花烂花印花

烧花(烂花）印花————————————————————————————————作者：————————————————————————————————日期:ﻩ烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。

是由二种纤维组成的织物,其中一种纤维能被某种化学品破坏.而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后,经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。

我国的烂花印花织物起始由六十年代,常见的有烂花涤棉织物和烂花丝绒织物二种。

早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。

还有涤棉混纺浅色烂花印花织物、花型自然、风格独特,犹如蝉翼纱,似透明非透明，绚丽多彩，晶莹突目。

随着人们生活质量的不断提高，对服饰的艺术化,个性化,越来越追求，已在传统的烂花印花基础上有所发展,有所创新。

近年来,烂花服装衣片印花发展很快。

像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽,富有立体感,高雅别致。

像粘胶与尼纶制成的针织烂花织物,做成高雅内衣内裤,吸湿透气性好,充分体现了女性的魅力,很受消费者青睐,获得了可观的经济效益。

烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。

该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此,它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征,类似于工艺美术品,颇受国内外用户和消费者好评，它是我国纺织出口产品中,受到国际市场欢迎的品种之一。

目前烂花织物主要用作装饰用布,如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。

本文就烂花织物生产中有关工艺技术方面的问题论述如下:一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱,作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉,即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。

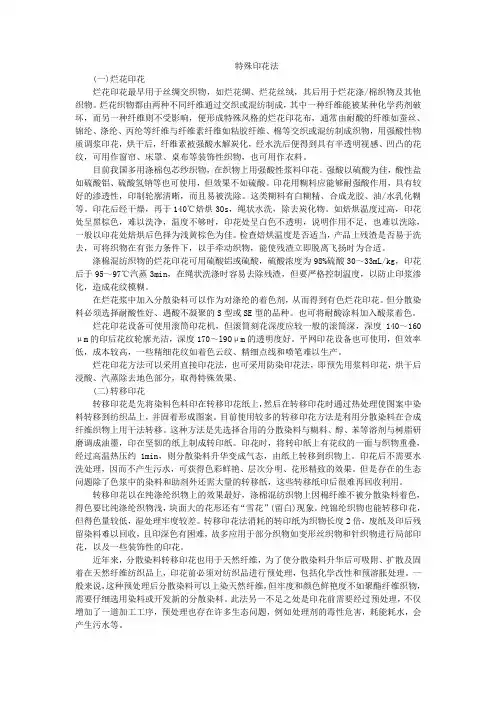

特殊印花法

特殊印花法(一)烂花印花烂花印花最早用于丝绸交织物，如烂花绸、烂花丝绒，其后用于烂花涤/棉织物及其他织物。

烂花织物都由两种不同纤维通过交织或混纺制成，其中一种纤维能被某种化学药剂破坏，而另一种纤维则不受影响，便形成特殊风格的烂花印花布，通常由耐酸的纤维如蚕丝、锦纶、涤纶、丙纶等纤维与纤维素纤维如粘胶纤维、棉等交织或混纺制成织物，用强酸性物质调浆印花，烘干后，纤维素被强酸水解炭化，经水洗后便得到具有半透明视感、凹凸的花纹，可用作窗帘、床罩、桌布等装饰性织物，也可用作衣料。

目前我国多用涤棉包芯纱织物，在织物上用强酸性浆料印花。

强酸以硫酸为佳，酸性盐如硫酸铝、硫酸氢钠等也可使用，但效果不如硫酸。

印花用糊料应能够耐强酸作用，具有较好的渗透性，印制轮廓清晰，而且易被洗除。

这类糊料有白糊精、合成龙胶、油/水乳化糊等。

印花后经干燥，再于140℃焙烘3Os，绳状水洗，除去炭化物。

如焙烘温度过高，印花处呈黑棕色，难以洗净，温度不够时，印花处呈白色不透明，说明作用不足，也难以洗除，一般以印花处焙烘后色择为浅黄棕色为佳。

检查焙烘温度是否适当，产品上残渣是否易于洗去，可将织物在有张力条件下，以手牵动织物，能使残渣立即脱离飞扬时为合适。

涤棉混纺织物的烂花印花可用硫酸铝或硫酸，硫酸浓度为98%硫酸30～33mL/kg，印花后于95～97℃汽蒸3min，在绳状洗涤时容易去除残渣，但要严格控制温度，以防止印浆渗化，造成花纹模糊。

在烂花浆中加入分散染料可以作为对涤纶的着色剂，从而得到有色烂花印花。

但分散染料必须选择耐酸性好、遇酸不凝聚的S型或SE型的品种。

也可将耐酸涂料加入酸浆着色。

烂花印花设备可使用滚筒印花机，但滚筒刻花深度应较一般的滚筒深，深度140～160μm的印后花纹轮廓光洁，深度170～l9Oμm的透明度好。

平网印花设备也可使用，但效率低，成本较高，一些精细花纹如着色云纹、精细点线和喷笔难以生产。

烂花印花方法可以采用直接印花法，也可采用防染印花法，即预先用浆料印花，烘干后浸酸、汽蒸除去地色部分，取得特殊效果、(二)转移印花转移印花是先将染料色料印在转移印花纸上，然后在转移印花时通过热处理使图案中染料转移到纺织品上，并固着形成图案。

涤棉烂花印花.

涤棉混纺织物烂花印花工艺
硫酸法
硫酸氢钠法
着色烂花印花织物
（一）一般烂花（硫酸法）
– 1．色浆处方
•
• • • • • 合成
硫酸氢钠
80% Inclalca PA-3 消泡剂水非离子型表面活性剂甘油
150g
690～450g 10g 50～290g 20g 80g 1000g
2．工艺流程及条件:
一般烂花与着色烂花印花的热处理情况
烂花印花织物根据烂花后的地色织物有没有色泽，可分为一般烂花和着色烂花印花两种。着色烂花印花的热处理温度要比一般烂花的热处理温度高（硫酸铝作腐蚀剂），见表。
烂花方法热处理一般烂花着色烂花热熔热熔
温度（℃）时间（min） 160 180 1～3 1
备注 >160℃泛黄 —
(1)印花后的半制品要尽快进行炭化处理，因为印花酸浆虽然烘干，但在堆置过程仍会发生吸湿现象，使残留酸剂吸收大气中的水分而相互渗延，或在堆布箱内受潮“搭开”，造成花型轮廓不清和搭色情况，且炭化焦屑不易洗除。 (2)印花后的织物进入汽蒸箱或焙烘房时布面一定要平整，否则会造成炭化不匀。 N. AMERICA （3）炭化温度和时间不足，烂花部位会产生炭化不净，呈不透明的白色，不易洗净，炭化时温度偏高，烂花部位呈黑棕色，其残渣粘附在涤纶上很难去除。 AFRICA （4）炭化后的织物要及时透风、抖动，使热量迅速扩散，以防 S. AMERICA 止酸剂产生热腐浊，影响织物的强力。
布动式平版筛网印花机（全自动）
N. AMERICA
AFRICA S. AMERICA
OCEANIA
圆网印花机
按圆网排列的不同，分为立式、卧式和放射式，目前普遍的是卧式圆网印花机。

烧花(烂花)印花

烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。

是由二种纤维组成的织物，其中一种纤维能被某种化学品破坏．而另一种纤维则不受影响；因此可用一种化学品调成印花色浆印花以后，经过适当的后处理，使其中一种纤维破坏，便形成特殊风格、透明格调的烂花印花织物。

我国的烂花印花织物起始由六十年代，常见的有烂花涤棉织物和烂花丝绒织物二种。

早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。

还有涤棉混纺浅色烂花印花织物、花型自然、风格独特，犹如蝉翼纱，似透明非透明，绚丽多彩，晶莹突目。

随着人们生活质量的不断提高，对服饰的艺术化，个性化，越来越追求，已在传统的烂花印花基础上有所发展，有所创新。

近年来，烂花服装衣片印花发展很快。

像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽，富有立体感，高雅别致。

像粘胶与尼纶制成的针织烂花织物，做成高雅内衣内裤，吸湿透气性好，充分体现了女性的魅力，很受消费者青睐，获得了可观的经济效益。

烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。

该织物主要特点是具有透明、凹凸的花纹，烂花部分近似绢筛网，凸花部分近似料花丝绒，因此，它具有花型新颖、轻薄透明、花纹突出、轮廓清晰、手感滑爽的外观特征，类似于工艺美术品，颇受国内外用户和消费者好评，它是我国纺织出口产品中，受到国际市场欢迎的品种之一。

目前烂花织物主要用作装饰用布，如星级宾馆、高级饭店、贵宾接待室、飞机、火车、轮船以及居室装饰等用的台布、窗帘、座套、床罩、枕套以及夏季服装、手帕等。

本文就烂花织物生产中有关工艺技术方面的问题论述如下：一、烂花织物生产的基本原理烂花织物生产的基本原理主要是利用两种纤维不同的耐酸牢度的化学性能，经过混纺或纺成包芯纱，作经纬纱织成烂花织物坯布，再经过印染工序在酸液中进行烂花处理加工，使不耐酸的那部分纤维被溶解烂掉，即成为凹凸分明、轻薄透明、花纹清晰、新颖别致的烂花织物。

纺织品烂花印花的工艺实践

种助剂须在什么条件下才能使棉纤维溶解，印染
加工的条件能否满足，助剂还必须符合在烂花加工过程中的安全性、稳定性和环保性。
氧化氨气体。浓硝酸的腐蚀性极大，纤维素纤维、蛋白质纤维碰到硝酸立即腐ቤተ መጻሕፍቲ ባይዱ烂，硝酸与空
涤纶丝，这是织物中的棉在助剂的作用下成为
聚合度低的水化纤维素而逐渐水解。例如，涤棉织物印花部分用稀硫酸处理后加热，则水分蒸发，成为浓硫酸，使棉纤维碳化，水解了纤
ＳＡＮＧＨＨＡＳＬＩＫ
上海丝绸 ④
纺织品烂花印花的Ｅ－￣践，实－
－
一
一
钱
灏
提要：烂花织物是当前流行的纺织品，本文在简要介绍了烂花的原理和烂花剂、烂花糊料的选择后，介绍了涤棉混纺、真丝、锦纶、醋酯为地布织物的烂花工艺，最后提示了烂花后的处
富有凹凸感的印花产品；棉与锦纶交织的织物烂花印花后，透明的花型中衬托出内层的颜
色，富有立体感；粘胶与锦纶制成的针织烂花
现半透明状态。一些地方也把烂花称为烧花。

烧花(烂花)印花

烧花(烂花)印花烂花印花烂花印花，亦称透明加工、腐蚀加工，日本称为碳化印花。

我国的烂花印花织物起始由六十年代，常见的有烂花涤棉织物和烂花丝绒织物二种。

早期的棉包覆涤纶长丝纺制成包芯纱织成的坯布，经烂花印花后制得一种透明、富有凹凸感的印花产品。

还有涤棉混纺浅色烂花印花织物、花型自然、风格独特，犹如蝉翼纱，似透明非透明，绚丽多彩，晶莹突目。

随着人们生活质量的不断提高，对服饰的艺术化，个性化，越来越追求，已在传统的烂花印花基础上有所发展，有所创新。

近年来，烂花服装衣片印花发展很快。

像棉与尼纶的针织外衣经烂花印花后，透明的花型中衬托出内层的色泽，富有立体感，高雅别致。

像粘胶与尼纶制成的针织烂花织物，做成高雅内衣内裤，吸湿透气性好，充分体现了女性的魅力，很受消费者青睐，获得了可观的经济效益。

烂花面料知识大全烂花织物生产工艺技术及染整加工烂花织物，又称凸花布，是一种新型织物。

burnout printing

烂花印花工艺什么是烂花印花工艺？烂花工艺是通过在织物上印上能破坏或溶解纤维的化学药品得到的。

如果只有一种纤维存在，那么将会产生一个洞。

但织物通常是由两种纤维组成的，其中一种纤维能抵抗烂花的化学药品，作为骨架来保持织物的拉伸强度。

能达到各种效果，这些将进行讨论。

纤维和烂花印花化学药品一些类型的纤维既可以抗腐蚀，又可以被许多不同的化学媒介所破坏，如下表所示：注：□ 抗腐蚀 ■ 腐蚀聚酯纤维是抗性最好的纤维，常被用作织物的骨架。

也能使用聚酰胺纤维，但不普遍，且不能抵抗硫酸氢钠的腐蚀。

纤维素纤维因其易被强酸腐蚀，例如硫酸铝或硫酸氢钠，而被广泛地应用于烂花工艺中。

可以使用70%的硫酸氢钠，但它明显地对机械装置有破坏和不利。

只有在要求完全去除纤维素材料的情况下才使用。

羊毛和丝这样的蛋白质纤维，可以用氢氧化钠腐蚀破坏。

高腐蚀性浓度对聚酯纤维、聚酰胺纤维和涤纶也有相反的作用，需要小心。

涤纶可以使用过氧化苯酰胺和硫酸氢钠除去。

应用于涤纶/尼龙或涤纶/棉布混合织物的烂花，这里，尼龙和棉布纤维是需要抗腐蚀的，尽管使用了过氧化苯酰胺，自身也不会有问题。

在此，对各种纤维组合在烂花印花工艺方面有所了解。

聚酯纤维/纤维素混合织物应用最为普遍，特别是聚酯纤维/棉布，所以，接下来的介绍将集中在这种混合织物上。

织物的结构普通的以67/33纤维组成紧密混合的聚酯纤维/棉布材料用作烂花时，不会产生强烈的视觉冲击，因为产物没有明显的3D 效果。

一个更明显的3D 表面需要包芯纱结构，就是说，聚酯纤维作为芯，棉纤维作为纱包围在芯的周围。

聚酯纤维和棉纤维的比例通常为50:50。

强烈的视觉效果，也可由单独编织纱线的织物产生，一面主要用棉纤维，另一面主要用聚酯纤维。

相似的组合可以用在针织织物上。

还有另外的设计可能性，硫酸铝硫酸氢钠氢氧化钠过氧化苯甲酰棉布、粘胶、亚麻布 ■ ■ □ □羊毛、丝 □ □ ■ □聚酯纤维 □ □ □ □聚酰胺纤维 □ ■ □□ 双醋酸纤维、三醋酸纤维□ ■ □ ■就是棉纤维或粘胶纤维作为绒毛，背面用聚酯纤维做骨架的起绒织物。

烂花印染

Al2（SO4）3
H2SO4 分散染料水汽蒸100℃，3分钟焙烘145℃，1.5分钟
—
— X Y 差优，泛黄
150
— X Y 较差较差
—
55~60 X Y 优炭化
酸浆的研究
用烂花印花酸浆糊料具备条件
(a)糊料的耐酸稳定性要好而且能耐酸性水解以保证在较长时间印花中，保持浆料稠度，使印制轮廓清晰。
烂花印花后要快速进行热处理，不需要经过烘干再进行热处理，因为印花浆烘干后，有吸湿现象，这样会使热处理温度分布不均，造成腐蚀不均匀，碳化不良。如果印花块面已经吸湿，则一定要烘干后，再进行热处理。着色烂花印花的热处理温度要比一般烂花的热处理温度高，这主要是考虑到分散染料的上染着色温度。
热处理工艺研究
真丝解三醋酯尼纶涤纶强酸中水解耐酸性大耐酸性大强碱中强度降低耐碱性大强碱中水解(减量加工) 比棉差，比羊毛强，在高浓酸下溶在浓NaOH中溶解
烂花印花的工艺技术条件
烂花印花分类
根据烂花后的地色织物有无色泽，可分为一般烂花印花和着色烂花印花二种。
着色烂花印花是在纤维素纤维腐蚀的同时，留下的纤维同时染上色泽，形成有各种色泽的似透明的网眼花型，与不同地色呈现绚丽多彩的凹凸效果。
一般烂花和着色烂花的热处理情况
烂花方法一般烂花着色烂花热处理法热溶热溶汽蒸温度 160℃ 180℃ 140—200℃ 时间 l—3分钟 1分钟 3—5分钟严重泛黄备注 >160℃泛黄
注：上述试验腐蚀剂用硫酸铝。
洗涤条件
(3)洗涤条件
洗涤工艺是烂花印花质量优劣的最后一关，棉纤维充分炭化后，甚至已炭化变黑，如果洗涤不充分，也不能获得好的烂花效果。要达到充分洗涤效果，在机械连续水洗之前，最好进行敲打、揉搓或刷洗等机械方法。预先去除一部分粘附于涤纶纤维上的碳化纤维，而连续水洗机要采用有揉搓效果的喷淋洗净机。

烂花织物4

夏季服装用织物：烂花面积小，考虑凹凸效果，夏季服装用织物：烂花面积小，考虑凹凸效果，长丝细
些一般5tex（45旦）左右。（旦左右。一般
烂花布
2）混纺比: ）混纺比棉包芯纱：涤/棉包芯纱：棉包芯纱
棉包覆量过大：若涤丝在纺纱过程中断头，棉包覆量过大：若涤丝在纺纱过程中断头，棉纤单独成纱 →“ 空心纱 ” →烂花部位缺丝，影响质 “ 空心纱” 烂花部位缺丝烂花部位缺丝，量。棉包覆量过小：包覆不良、芯丝裸露，凹凸效果差。棉包覆量过小：包覆不良、芯丝裸露，凹凸效果差。
紧度应综合考虑：紧度应综合考虑：经纬纱配置、产品用途、花型大小、芯丝特数因素。经纬纱配置、产品用途、花型大小、芯丝特数因素。经纬纱配置：半包芯织物＞经纬纱配置：半包芯织物＞全包芯织物烂花的花型：烂花的花型：大烂花织物＞小烂花织物包芯纱芯丝特数：特数小的＞特数大的包芯纱芯丝特数：特数小的＞
其中混合糊料为：其中混合糊料为： 60％白糊精：6％龙胶：乳化糊：=1：1：2 ％白糊精：％龙胶：乳化糊：：：
汽蒸条件：温度 ℃ 分钟± 秒汽蒸条件：温度95℃~97℃ 时间：3分钟±30秒 ℃ 时间：分钟焙烘条件：温度焙烘条件：温度100℃~102℃ 时间：1~1．5分钟 ℃ ℃ 时间：．分钟柔软整理：柔软整理：涤棉混纺织物很容易产生静电，经烂花后静电更严重。涤棉混纺织物很容易产生静电，经烂花后静电更严重。因此烂花印花后，在柔软整理的同时，加入抗静电剂。因此烂花印花后，在柔软整理的同时，加入抗静电剂。 1）涤/棉包芯纱织物的烂花加工）棉包芯纱织物的烂花加工棉包芯纱织物的烂花加工: 坯布在印花时印上酸，通过坯布在印花时印上酸，通过120~130℃的焙烘或汽蒸处理， ℃的焙烘或汽蒸处理，使棉纤维炭化，而涤纶不受损伤。再经过松式水洗，使棉纤维炭化，而涤纶不受损伤。再经过松式水洗，印花处剩下涤纶丝。形成透明、凹凸感的织物。处剩下涤纶丝。形成透明、凹凸感的织物。

印花工艺(PPT精品)共45页

ቤተ መጻሕፍቲ ባይዱ
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
印花工艺（PPT精品）
16、人民应该为法律而战斗，就像为了城墙而战斗一样。 ——赫拉克利特 17、人类对于不公正的行为加以指责，并非因为他们愿意做出这种行为，而是惟恐自己会成为这种行为的牺牲者。—— 柏拉图 18、制定法律法令，就是为了不让强者做什么事都横行霸道。— —奥维德 19、法律是社会的习惯和思想的结晶。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含义是财富。— —爱献生

涤棉烂花印花.

汽蒸
140～200
5～3
严重泛黄
四、印花设备的选择
滚筒印花机印花机平网印花机
布动式平版筛网印花机（是目前使用较
多的一类）
圆网印花机
网动平网印花机（手工热台板印花）
滚筒印花机的概述
滚筒印花机又叫铜滚印花机，它分为凸纹和凹纹印花机两类。凸纹滚筒印花机主要用于毛条印花凹纹滚筒印花机用于棉、T/C及化纤织物的印花按照花筒的排列形式，可分为放射式、立式和倾斜式印花机三种; 按照在织物上印花时是在一面还是两面印花可分为单面辊筒印花机和 N. AMERICA 双面辊筒印花机；按照印制套色多少可分为四色、六色、八色、及十色辊筒印花机。我国基本上使用的都是放射式单面辊筒印花机。
•
• • • • •
2．工艺流程及条件:
印花→烘干→焙烘（145℃，5min）→水洗→皂洗→水洗→烘干
(三) 着色烂花印花织物
1．色浆处方
•
• • • •
Galanit GSM(8%)
Uniperol EL 硫酸铝分散染料合成
500g
20g 200g x 烘干→汽蒸（95~97℃，3min）或焙烘（100~102℃， 1~1.5min）→绳线→开轧烘→上柔軟剂→定形
OCEANIA
（5）平版筛网印花时，为了保证烂花的酸浆均匀地渗透到织物内部，印花刮刀的形式应选用大圆口，往复刮印两次，尽量刮足酸浆。（6）若采用圆网印花，网坯质量甚为重要。镍网以80目为宜，制作花网时，感光胶应采用Stork公司生产的耐酸性Sensitex SCR100,并严格按照工艺操作要求，决不能急烘、过烘，以保证镍网的强度。
烂花印花概要
烂花印花织物通常由两种化学性质不同的纤维组成，
