玻璃钢船模制作方法

合集下载

玻璃钢船艇模具制作工艺流程

欢迎阅读玻璃钢船艇模具制作工艺流程二、防潮层，批嵌腻子，喷易打磨胶衣1、糊防潮层：在木模表面上糊2层400g玻璃纤维布，用于加固木模强度，防止模具表面变形及防潮。

在玻璃钢固化后，再进行表面外理（如棱角、毛刺、重叠等）。

2、在胎膜上批嵌原子灰：在原子灰中加入适量固化剂，一般每桶原子灰在20℃的条件下，加入固化剂用量为2%，然后搅拌均匀，涂抹在胎膜上，用软管或挎尺照模型形状，将其挎圆顺，光滑。

反复按以上顺序操作，直至胎膜达到理想形状。

3、喷易打磨胶衣：打磨完成后，将胎膜表面灰尘、杂物清理干净后，将易打磨胶衣（产品胶衣可替代）均匀地喷涂在胎膜表面。

a)定）。

b)c)41光为止(2、抛光：用1号研磨剂均匀涂在胎模表面，用羊毛抛盘进行抛光，杜绝漏抛，1号研磨剂结束后再使用3号研磨剂，进行抛光清理干净。

3、脱模蜡处理：通常使用固体蜡和液体蜡两种。

a)固体蜡(8号蜡)一般以回旋法的方式用海绵擦拭，为了防止表面残留的蜡液引起厚度的增加，我们在上完第一层蜡以后通常要等半小时左右，使蜡完全渗透里层后，再用干净的线头擦去多余的蜡液，然后再上第二遍。

固体蜡在使用过程中擦的次数较多，一般15~16遍左右。

b)液体蜡(水蜡)一般以回旋法的方式用线头擦拭，它形成蜡模的时间较短，价格较昂贵，可以连续擦拭，液体蜡通常只需3~4次即可。

3、抛光：一般分别使用1号蜡、3号蜡进行两次抛光。

模型擦拭干净，将干净的4完毕后12、胶衣喷完后1－3小时，等胶衣固化后，表面基本不粘手或12小时之内进行首层铺层。

3、将调配好的树脂液涂刷到模具胶衣，随即铺一层短切毡(一般第一层不用纤维布；防止在模具表面上留下布印痕)。

用刷子、滚筒工具仔细滚压，排出气泡。

玻璃纤维是以GC－M－M－R－M－R－M……(GC表示胶衣，M表示短切毡，R表示玻璃纤维布)的积累方法进行逐层糊制的。

4、糊制过程中，要严格控制每层树脂胶液的用量，既要充分浸润纤维，又不能过多。

含胶量高，气泡不易排除，而且造成固化防热大，收缩率大，一般规定玻璃纤维短切毡的成型胶量为65%-70%，方格布为50%-55%。

玻璃钢小船制作方法

玻璃钢小船制作方法
制作玻璃钢小船通常包括以下步骤：
1. 准备工作：确定小船的设计和尺寸，准备制作模具、材料和工具。

2. 制作模具：按照小船的设计，制作木质或金属模具，包括船身、船底和船面等部分。

3. 准备材料：准备玻璃纤维布和环氧树脂等玻璃钢制作材料。

4. 制作船体：将玻璃纤维布剪成适当尺寸，涂抹一层环氧树脂在模具表面，然后将玻璃纤维布铺在上面，再涂抹一层环氧树脂。

逐渐叠加多层，形成船体的厚度和强度。

注意避免气泡的产生，使玻璃钢均匀贴合在模具表面。

5. 固化和翻转：等待环氧树脂固化，然后将整个船体翻转过来，处理船底和船面等其他部分。

6. 完善细节：修整船体边缘，添加支撑和加强部件，如船舱、船床和船桨架等。

7. 粘接和打磨：使用玻璃纤维布和环氧树脂粘接各个零部件，然后使用打磨工具将船体表面打磨平整。

8. 上漆：涂抹防水涂层和船底漆，以保护船体和提高外观。

9. 完成：安装船桨、操纵杆和其他附件，进行必要的检查和测试，并保养船体以保持其良好状态。

需要注意的是，制作玻璃钢小船需要专业知识和技能，建议找到专业的船舶制造公司或有经验的制作人员进行操作。

玻璃钢船舶模具制作工艺流程

玻璃钢船舶模具制作工艺流程英文回答：The process of making fiberglass ship molds involves several steps. Firstly, a design or blueprint of the ship is created. This design serves as a guide for the mold-making process. Next, a plug or pattern is made. This plug is a full-scale model of the ship and is usually made from wood, foam, or clay. The plug is carefully shaped and smoothed to ensure accuracy.Once the plug is complete, a release agent is applied to the surface to prevent the mold from sticking to the plug. Then, layers of fiberglass cloth are laid over the plug. The cloth is saturated with resin, which is usually a polyester or epoxy-based material. The resin hardens and forms a rigid structure, conforming to the shape of the plug.After the resin has cured, the mold is carefullyseparated from the plug. This can be a delicate process to ensure that the mold remains intact. The mold is then cleaned and prepared for use.To create the actual ship hull, the mold is coated with a release agent and layers of fiberglass cloth are applied. The cloth is again saturated with resin and allowed to cure. This process may be repeated several times to achieve the desired thickness and strength. Once the hull is fully cured, it is removed from the mold.The final step in the process is finishing anddetailing the ship hull. This may involve sanding, filling any imperfections, and applying a gel coat for a smooth and glossy finish. The ship hull is then ready for further assembly and installation of various components.中文回答：制作玻璃钢船舶模具的工艺流程包括几个步骤。

玻璃钢船模制作

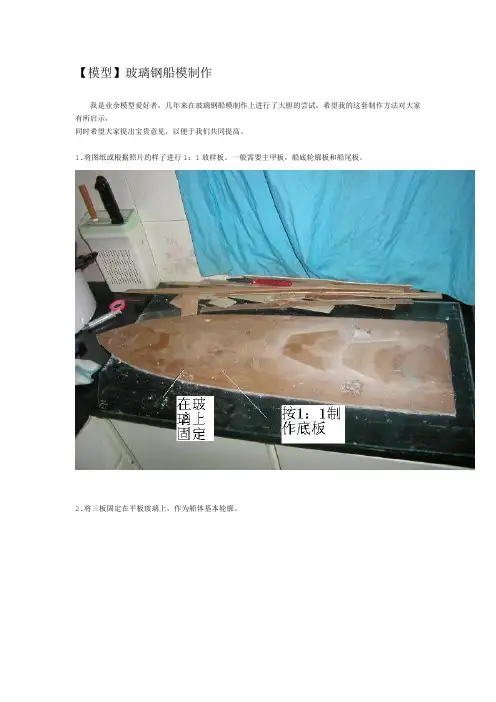

【模型】玻璃钢船模制作我是业余模型爱好者，几年来在玻璃钢船模制作上进行了大胆的尝试，希望我的这套制作方法对大家有所启示，同时希望大家提出宝贵意见，以便于我们共同提高。

1.将图纸或根据照片的样子进行1：1放样板。

一般需要主甲板，船底轮廓板和船尾板。

2.将三板固定在平板玻璃上，作为船体基本轮廓。

3.将石蜡凡士林和滑石粉按1：1：3混合，石蜡比例多油泥硬，做出的模子硬度高光洁，凡士林比例多油泥软，便于制作。

比例没有绝对的要求，可根据自己的喜好而定。

4.将配比好的原料加温混合融化。

一般不要直接在火上加热，这样容易烧焦，可采取大锅套小锅隔水加温。

5.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕塑不可能一次完成，可以多糊几次。

6.船体轮廓做出以后，就将油泥糊在上面，这道工序和雕塑差不多。

油泥雕塑不可能一次完成，可以多糊几次。

7.精加工这道工序和雕塑差不多，需要技术和耐心。

8.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕塑不可能一次完成，可以多糊几次。

油泥糊完以后就开始粗加工，一般采取刀刮，模型刨子刨，加工出基本形状来。

9.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工后也会留下熨痕，这时再用锋利的美工刀片在上面刮，你就会看到满意的效果。

10.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工后也会留下熨痕，这时再用锋利的美工刀片在上面刮，你就会看到满意的效果。

11.基本成型12.精加工用的工具13.经过精细加工以后的阳模。

14.在进行石膏浇注前，用地板蜡在阳模表面进行打蜡，反复进行3-4次，表面越光亮越好，便于起模。

15.用医用中硬石膏，不要用特硬石膏，因为中硬石膏初凝时间比较适中。

16.将模具用三合板围起来。

17.石膏与水的比例为1：1，冬天适当减少水的比例，夏天适当增加水的比例。

石膏与水搅拌要迅速，时间控制在一分钟之内，这时的石膏似粘稠的液体，可以用水瓢舀着向模具里倒，倒的顺序先四周后中央，浇注用迅速，时间一长石膏就会凝固。

玻璃钢船制作方法

玻璃钢船制作方法
玻璃钢船是一种轻便、耐用、防腐蚀的船只，广泛应用于各种水上运输和娱乐活动中。

下面是玻璃钢船制作的详细步骤：
1. 设计：首先需要根据船只用途和要求进行设计，包括船体形状、大小、结构等方面。

可以使用CAD等软件进行设计，并根据设计图纸制作模具。

2. 制备模具：根据设计图纸制作模具，模具可以采用木质或金属材料制作，要求精度高且表面光滑。

3. 制备玻璃钢材料：将玻璃纤维布和环氧树脂按一定比例混合搅拌均匀，待使用。

4. 涂抹模具：在模具表面涂上一层分离剂，然后将玻璃钢材料涂抹在模具表面上，压实并排除空气泡。

重复此过程直到达到所需厚度。

5. 固化：将涂抹好的模具放置在恒温室内或室外晾干固化，时间约为24小时左右。

6. 脱模：待模具固化后，将玻璃钢船体从模具中取出，注意避免损坏
船体表面。

7. 制作配件：根据设计要求制作船体配件，如桅杆、舵轮、座椅等。

8. 拼装：将制作好的配件拼装在船体上，使用螺丝和胶水固定。

9. 涂装：对玻璃钢船进行涂装，既可以美化外观，也可以增加防腐蚀
性能。

以上是玻璃钢船制作的详细步骤。

在实际操作中需要注意安全和精度，以确保制作出高质量的玻璃钢船。

玻璃钢船制作方法

玻璃钢船制作方法一、玻璃钢船的概述• 1.1 玻璃钢船的定义• 1.2 玻璃钢船的优势• 1.3 玻璃钢船的应用领域二、玻璃钢船的材料及制备2.1 玻璃纤维增强塑料（FRP）• 2.1.1 玻璃纤维的特性• 2.1.2 树脂的选择• 2.1.3 玻璃纤维增强塑料的制备过程2.2 制备玻璃钢船的工艺流程• 2.2.1 模具制备• 2.2.2 基层处理• 2.2.3 玻璃纤维增强塑料的浸渍• 2.2.4 固化与硬化• 2.2.5 后续处理三、玻璃钢船制作中的技术要点3.1 模具制备技术• 3.1.1 模具的选材与制作要求• 3.1.2 模具的制备步骤3.2 基层处理技术• 3.2.1 基层处理的目的• 3.2.2 基层处理的方法3.3 浸渍技术• 3.3.1 浸渍工艺的选择• 3.3.2 浸渍工艺的步骤3.4 固化与硬化技术• 3.4.1 固化与硬化的基本原理• 3.4.2 固化与硬化的条件控制四、玻璃钢船的质量控制4.1 原材料质量控制• 4.1.1 玻璃纤维的质量检测• 4.1.2 树脂的质量控制4.2 制造工艺质量控制• 4.2.1 浸渍工艺的控制• 4.2.2 固化与硬化过程的控制4.3 最终成品质量检验• 4.3.1 外观检查• 4.3.2 物理性能测试五、玻璃钢船制作技术的发展趋势• 5.1 制作工艺技术的改进• 5.2 新型材料的应用• 5.3 自动化生产技术的发展结论通过本文对玻璃钢船制作方法的深入探讨，我们可以得出结论，玻璃钢船在制造工艺、材料选择和质量控制等方面都有一定的技术要点和发展趋势。

随着科技的不断进步，玻璃钢船制作技术将会更加完善，为船舶行业的发展带来新的机遇和挑战。

玻璃钢船艇模具制作工艺流程

玻璃钢船艇模具制作工艺流程万国（南通）玻璃钢有限公司VANGIU R D （NA NTONGF、R、P、CO ,LTD、A、外壳模具制作一、木工制作1、制作底板。

在地面上打基线，根据基线在地面上用木板组成底板框架，调整使之水平，用玻璃钢将框架与地面固定，然后在木框架上铺木工板，调整使之水平.2、确定俯视图。

按型值表在地板上绘制站距以及各站板得半宽边线，然后将各个站板半宽边线得端点连接，这样俯视图就能确定下来。

3、制作木模型.根据型值表在木工板上绘制个站板线型图，切割使之成型。

用木条等将各站板与底板固定，站板之间用木条互相支撑固定，另用木工板将整个模型框架封闭。

二、防潮层，批嵌腻子，喷易打磨胶衣1、糊防潮层：在木模表面上糊2层400 g玻璃纤维布，用于加固木模强度，防止模具表面变形及防潮。

在玻璃钢固化后，再进行表面外理（如棱角、毛刺、重叠等）。

2、在胎膜上批嵌原子灰：在原子灰中加入适量固化剂, 一般每桶原子灰在2 0C得条件下，加入固化剂用量为2%然后搅拌均匀，涂抹在胎膜上, 用软管或挎尺照模型形状，将其挎圆顺, 光滑. 反复按以上顺序操作，直至胎膜达到理想形状。

3、喷易打磨胶衣: 打磨完成后，将胎膜表面灰尘、杂物清理干净后, 将易打磨胶衣（产品胶衣可替代）均匀地喷涂在胎膜表面。

a）、喷胶衣时，稀释剂：胶衣=11、5,固化剂用量为胶衣得1%－2 %（温度决定）。

b ）、胶衣厚度为不小于I mm,胶衣分2层，喷涂过程分几次完成, 直至胶衣厚度达到理想程度.c）、易打磨胶衣固化时间一般控制在 4 5分钟为佳.4 、打磨成衣: 胶衣固化12 小时后打磨, 首先选用相应得铁砂纸，用平板打磨机打磨，使胶衣表面颗粒基本光滑, 再用水砂打磨，直至平滑光亮.三、水磨, 抛光，打蜡，上模具胶衣1、水磨：逐次用400#, 600#,1 0 00#,1 20 0#得水砂纸水磨。

为了方便操作，一般制作长方体泡沫块裹上砂纸，沾水磨（一般水中放适量洗衣粉, 起润滑作用,有效得增加了砂纸得利用率）,按照模型形状往统一得方向砂磨 ,直到模型表面不在有亮光为止（防止漏砂）, 达到平滑光亮。

六米玻璃钢船制作方法

六米玻璃钢船制作方法
第一步：准备好原材料，主要有玻璃纤维、玻璃母料和树脂；
第二步：将玻璃纤维和玻璃母料一起混合搅拌，形成玻璃纤维浆料，并在机器上进行压制，制成薄膜；
第三步：涂制底漆，将制成的薄膜覆盖在模具材料上，并用熔融二苯乙烯树脂加强模型；
第四步：将模具材料喷涂成形，并用压力机重新熔压；
第五步：根据客户要求，对六米玻璃钢船进行涂装，安装内部设备，如涡轮机、传动系统、电气设备等；
第六步：完成检查，严格检查六米玻璃钢船的整体结构，安全性、稳定性、操纵性能等；
第七步：出厂出船，将六米玻璃钢船装载运输到客户指定的地点。

玻璃钢船体制作原料和制作工艺流程

玻璃钢船体制作原料和制作工艺流程玻璃钢船体的制作原料主要包括玻璃纤维、树脂和填充剂。

玻璃纤维通常采用无碱玻璃纤维，具有较高的强度和耐腐蚀性能；树脂主要采用环氧树脂、酚醛树脂、聚酯树脂等，根据不同的使用环境和要求选择适当的树脂；填充剂包括硅酸盐、碳酸钙等，用于增加材料的硬度和强度。

第一步是模具制作。

根据船体的设计图纸，制作船体模具。

模具制作过程中要注意模具的平整度和精密度，确保模具表面的光滑度和尺寸的准确性。

第二步是纤维布放置。

将预先裁剪好的玻璃纤维布放置在模具表面，并根据船体的形状和结构进行适当的调整和切割。

在纤维布的放置过程中要确保纤维布的均匀性和紧密性，避免出现空隙和褶皱。

第三步是树脂涂布。

在纤维布放置完成后，使用刷子或喷枪将树脂涂布在纤维布上。

在涂布的过程中要确保树脂的均匀性和充分渗透性，避免出现结块和渗透不足的情况。

第四步是固化。

树脂涂布完成后，通过放置在恒温室或使用加热设备，加速树脂的固化过程。

树脂固化的时间和温度根据树脂的类型和选择的固化剂进行调控。

固化完成后，可以将船体从模具中取出。

第五步是后续加工。

在取出船体后，对船体进行修整、清理、抛光等工艺，使其表面光滑平整。

然后进行涂装、防腐等处理，增加船体的耐久性和美观度。

最后，进行船体的组装和安装船舶设备，完成整个船体制作过程。

以上是玻璃钢船体的制作原料和制作工艺流程的简要介绍。

在实际的制作过程中，还需要根据具体情况进行调整和改进，以满足不同船体的要求。

玻璃钢模型船体的制作

玻璃钢模型船体的制作玻璃钢船体的制作工艺有多种，这里着重介绍一般手工制作阳模法和阴模法两种方法。

1.使用阳模法制作模型船壳简单，比较适合初次制作模型的爱好者。

但由于工艺的特点，表面比较粗糙，误差比较大，外型需修整加工。

制作过程如下：（1）制作阳模可用木材、发泡塑料、石蜡等材料。

将所选材料放置在平整的工作台上，再依据图纸按模型的船长、宽、型深的最大轮廓尺寸制成长方体坯料。

（2）按线形图在坯料上放样。

在俯视面、侧视面、和端面上分别画出甲板边线、中纵剖面和尾板轮廓线。

（3）用锯、刨、铲、锉等手段去掉上述三种轮廓线以外的多余部分，形成阳模雏形的模坯。

（4）按线形图各站号的线型，用硬卡板纸或塑料板做成卡板。

在模坯上个战位处按相应的卡板进行加工。

加工过程中，要随时用相应号位的卡板测量，务必使加工处的线形与卡板线形相吻合。

把各个站点的线型依次加工并及时将两个站号之间的多余部分修整掉。

但要特别注意两个站号之间不是直线，而是弧线。

如果做了纵剖线卡板，在这一过程中要配合使用。

这是保证模型与图纸是否一致的关键所在，一定要严格要求，仔细加工。

（5）各站均加工到位后，用卡板进行最后的校整，吻合后用砂纸把模具全面打磨光顺。

（6)对模具进行表面喷漆处理，与其他模型表面处理的流程和方法一样。

一般喷漆要进行3-8遍，直至看不到表面的木纹，很光滑为止。

如对表面还不十分满意，可再多打几遍腻子、多喷几遍漆，直到满意为止。

至此一个准确的M级帆船模型外形胎具就完成了。

（7）在使用模具前，一定要让模具的漆彻底干透。

选用0.1-0.3毫米厚的直纺玻璃纤维布，按照船体的大小，剪裁成足以盖严阳模的布块；逐一放到烤箱里进行15分钟的加热，温度控制在130-150℃，以去掉残留在纤维表面的蜡质，有利于树脂胶能充分渗透到玻璃纤维之间。

若没有烤箱，此工作可在电炉上进行，对玻璃布进行加热烘烤去除蜡质。

（8）涂刷脱模剂。

在阳模表面喷、涂一层聚乙烯醇溶液（也可选用化工商店的其他类型的脱模剂）。

玻璃钢船体的手工糊制

玻璃钢船体的手工糊制说起来用玻璃钢做各种模型也有不少经历了，可要总结性地写点什么，就不太容易了，因为涉及非金属复合材料的制造工艺。

十分担心有“以其昏昏，使人昭昭”的情况出现。

船模用玻璃钢制造时，同常采用的方法被称为“手工糊制”，简称“手糊”。

一．手糊玻璃钢制件的基本过程：在模具上涂好脱模剂——将加有固化剂的树脂混合涂料刷涂在模具上——再在胶层上铺放增强材料（如玻璃纤维布）——用刮刀、毛刷或压辊迫使胶液均匀地渗入织物，并排除气泡——待增强材料完全浸透后，再铺下一层，直至厚度——固化——脱模——切除飞边、毛刺——补涂缺胶部分——完成二．模具：在模型玻璃钢船体手糊制造中，使用的模具常见的是阳模和阴模。

（１）阳模——工作面凸起的模具形式。

由它制成的制品内表面质量高，尺寸精度高。

用它制造船体时，凸模表面应均匀地减去船体的厚度。

制成的船体缺少棱角且表面修整工作量较大，一般仅适用于单件制造。

（２）阴模——简单地说，用阳模脱出一个玻璃钢制件，修整后就可以作为以后的阴模。

这样生产出来的工件的外表面准确性高，后期工作量较小。

（３）组合模——例如将做船体的阴模做成左右可以分开的，就可以方便的脱模。

（４）模具的选材：根据制品的精度的从高到低以及加工批量，依次选用钢材、铝材、干燥的木材（如红松）、复合材料（树脂基体与填料的混合物）、石膏、石蜡（要加硬脂酸）等，在制造船模时，还有使用泡沫塑料，更多的有人直接使用已做好的船体作为阳模，糊出玻璃钢的阴模。

三．脱模剂：（１）薄膜类——玻璃纸、聚酯薄膜、聚乙烯薄膜、聚丙烯薄膜等，用油膏贴在模具表面，注意不要起皱和悬空。

（２）油膏类——石蜡、地板蜡、黄干油、凡士林、汽车腊、硅脂等，适用室温固化（低于摄氏80度）。

（３）溶液类——如聚乙烯醇水溶液、甲基硅油等，其中如聚乙烯醇水溶液使用较普遍。

四．飞边的切割：（１）手工方法——钢锯、电钻、锉刀都可用……（２）机械方法——用角向砂轮机换上玻璃钢专用的砂轮切片，效率很高，但要注意防尘，这些粉尘对健康都是有害的哦！五．树脂的选用首先要了解手糊成型所用树脂的要求：易浸渍纤维；容易脱气泡；垂直面涂刷时不易流胶；固化迅速；收缩小；层间黏结性能好……常用的是两大类：１，不饱和聚酯树脂——黏度小，浸渍性好，低分子物与气体易排除，凝胶时间可调节，能在常温常压下固化，但固化收缩率较大，制品强度较低；２，环氧树脂——黏结力强，制品强度高，也可以常温常压固化，但黏度大，需加稀释剂方可使用。

玻璃钢船模制作方法

玻璃钢船模制作方法玻璃, 钢船, 制作玻璃钢制作方法作者：小霸王（著）我是业余模型爱好者，几年来在玻璃钢船模制作上进行了大胆的尝试，希望我的这套制作方法对大家有所启示，同时希望大家提出宝贵意见，以便于我们共同提高。

1.将图纸或根据照片的样子进行1：1放样板。

一般需要主甲板，船底轮廓板堮2.将三板固定在平板玻璃上，作为船体基本轮廓3.将石蜡凡士林和滑石粉按1：1：3混合，石蜡比例多油泥硬，做出的模子硬4.将配比好的原料加温混合融化。

一般不要直接在火上加热，这样容易烧焦5.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕 .]6.船体轮廓做出以后，就将油泥糊在上面，这道工序和雕塑差不多。

油泥雕7.精加工这道工序和雕塑差不多，需要技术和耐心8.用泡抹塑料和三合板加油泥按船体做出轮廓，此时船体非常粗糙。

油泥雕9.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工后10.用自制的小熨斗和油画刀配合一边熨一边用油画刀附平，这道工序加工堮11.基本成型12.精加工用的工具13.经过精细加工以后的阳模14.在进行石膏浇注前，用地板蜡在阳模表面进行打蜡，反复进行3-4次，表頮15.用医用中硬石膏，不要用特硬石膏，因为中硬石膏初凝时间比较适中16.将模具用三合板围起来17.石膏与水的比例为1：1，冬天适当减少水的比例，夏天适当增加水的比例18.石膏浇注完成后，可以用油灰刀将四周的石膏适当地向中间堆积，就象蠮19.起模的时间一般在浇注后20-30分钟，这时石膏有点微热20.起模的时间一般在浇注后20-30分钟，这时石膏有点微热。

起模的时候将舠21.船体阴模完全干透后就可以进行玻璃钢制作了。

首先在干透的船体阴模蠮22.玻璃细布要选择织地较密且较软的23.用环氧树脂+二丁脂（增塑剂）+乙二胺（固化剂）按100：12-20：8-12比例迠24.浇注完成后在强烈的阳光下暴晒4-6小时，或在100度的烘箱里加温固化2-4尠25.大功告成26.充分享受船模带来的快感论坛。

制备玻璃钢船船体产品工艺

制备玻璃钢船船体产品工艺目录分别用手糊成型与喷射成型制备玻璃钢船船体产品工艺、设备，并进行方法比较 (2)一、不饱和聚酯树脂和玻璃纤维 (2)1.1分别用手糊成型与喷射成型制备玻璃钢船船体产品工艺、设备，并进行方法比较一、不饱和聚酯树脂和玻璃纤维1.1不饱和聚酯树脂不饱和聚酯树脂，一般是由不饱和二元酸二元醇或者饱和二元酸不饱和二元醇缩聚而成的具有酯键和不饱和双键的线型高分子化合物。

通常，聚酯化缩聚反应是在190～220℃进行，直至达到预期的酸值（或粘度），在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不饱和聚酯树脂。

不饱和聚酯树脂用途：建筑领域：制树脂冷却塔，8米3/小时-3000米3/小时的横流、逆流、喷射式塔及风筒、风机叶片、收水器等辅件。

玻璃钢树脂管、罐、槽等防腐产品及工程：包括大、中、小口径管道、管件、阀门、贮罐、贮槽、格栅、填仓板、塔器、烟囱、防腐地面及建筑防腐等。

玻璃钢树脂船艇：包括游艇、救生艇、交通艇、渔船、快艇、舢舨、养殖船、冲锋舟等。

玻璃钢树脂食品容器：高位水箱、食品运输罐、饮料罐。

1.2 玻璃纤维玻璃纤维（英文原名为：glass fiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。

它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。

玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。

二、手糊法制作玻璃钢船船体2.1.1手糊成型的基本原理手糊成型又称接触成型，指在涂好脱模剂的模具上，采用手工作业，一边铺设增强材料，一边涂刷树脂，直到所需制品的厚度为止，然后通过固化和脱模而取得制品的成型工艺。

玻璃钢船自己制作方法

玻璃钢船自己制作方法
制作玻璃钢船的方法通常包括以下步骤：
1. 设计和规划：确定船只的尺寸、形状和功能，并进行详细的设计和规划工作。

这包括船身结构、船体强度、船舱布局等方面的考虑。

2. 制作模具：制作船体的模具。

模具的制作通常包括使用木材或泡沫材料制作船体的正面和侧面模板，然后涂抹模具表面与船体相适应的释模剂。

3. 铺设玻璃纤维：使用预浸玻璃纤维布或干式玻璃纤维布将模具表面完全覆盖。

玻璃纤维布需根据船只的设计和要求切割。

4. 浸渍树脂：使用玻璃纤维增强树脂将玻璃纤维布浸渍。

浸渍树脂的过程需要确保纤维完全湿透，以确保船体的强度和耐久性。

5. 固化：树脂固化过程中需要等待一段时间，以确保船体完全固化并达到所需的强度。

6. 去模：树脂固化后，从模具中取出玻璃钢船体，通常需要小心地使用工具将船体从模具中剥离。

7. 完善细节：清理船体表面，修复任何可能出现的瑕疵或不完整部分，并为需
要安装的设备做好准备。

8. 涂装和装配：对船体进行涂装，以提高船体的美观性和耐用性，然后进行必要的装配工作，如安装船舱设备、电气设备、舵机等。

需要注意的是，制作玻璃钢船需要一定的专业技能和经验，对材料的选择和工艺的掌握都非常重要。

玻璃钢船的制作流程

玻璃钢船的制作流程一、设计图纸。

做玻璃钢船呢，得先有个设计图纸。

这就像是给船画个蓝图，告诉咱们这船到底长啥样。

你得考虑船的用途呀，是用来钓鱼的小渔船呢，还是那种在湖面上慢悠悠划着玩的小船。

如果是钓鱼船，可能就需要有放鱼竿的地方，还有放鱼获的小角落。

要是游玩的小船，就得考虑能坐几个人舒舒服服的。

这个设计可不能马虎，它就像船的灵魂一样。

二、制作模具。

有了图纸之后呢，就开始做模具啦。

这模具就像是船的模子，船以后就照着这个模子长。

做模具的材料得选好，一般都是用木头或者泡沫之类的东西。

要是用木头呢，就需要木工师傅有一手好手艺，把木头切割呀、拼接呀，做成船的形状。

泡沫的话就比较轻便，但是也要处理得平滑。

在这个过程中，可需要细心和耐心啦，就像照顾一个小宝贝一样，哪里不平滑了就得修一修，哪里形状不对了就得改一改。

三、准备玻璃钢材料。

接下来就是准备玻璃钢材料啦。

玻璃钢是啥呢？其实就是玻璃纤维和树脂的组合。

玻璃纤维就像船的骨架，给船增加强度，树脂呢就像把这些骨架粘在一起的胶水。

玻璃纤维有各种不同的规格，得根据船的大小和需要的强度来选择。

树脂也有讲究，要选那种质量好、固化快的。

这时候就像在给船准备营养，只有营养好了，船才能长得结实。

四、铺层。

准备好材料就开始铺层啦。

把玻璃纤维一层一层地铺在模具上，然后用树脂浸透。

这就像给船穿衣服一样，一层一层地穿。

铺的时候要均匀，不能有的地方厚有的地方薄，就像给蛋糕抹奶油一样，要抹得平平整整的。

每铺一层都要把气泡挤出去，不然有气泡的话，船就不结实啦。

这个过程要特别小心，感觉就像是在给船做一件超级精细的艺术品。

五、固化。

铺好层之后就是固化啦。

让树脂在合适的温度和湿度下变硬，这个时候就像船在慢慢长大变硬。

要注意环境的温度和湿度哦，如果温度太低或者湿度太大，可能会影响固化的效果。

在这个过程中，就像在等待一个魔法的发生，看着软软的材料慢慢变得坚硬，那种感觉可奇妙啦。

六、脱模。

等固化好了之后呢，就可以脱模啦。
