南方全站仪后方交汇操作步骤
徕卡1201全站仪后方交会操作说明
徕卡1201全站仪后方交会操作说明
第一步选择2程序点击继续，如图一
（图一）
第二步选择2设站点击继续，如图二
（图二）
选择你做使用的作业，配置集：TCRP反射棱镜：徕卡小棱镜棱镜常数：17.5mm，如图三
（图三）
点击配置进入配置菜单，自动定位选择：3D点击继续，如图四
（图四）
回到图三，点击继续，进入测站设置，方法选择后方赫尔墨特
输入测站号，仪器高输入0，选择好已知点所在的作业，已知点选择现在测量所有点点击继续，如图五
（图五）
进入下图点号处，选择你所需观测CPIII点的第一点，点击ALL，如图六
（图六）
观测完第一点后，在点号处选择第二点，手动照准第二点，
点击ALL如图七
（图七）
观测完第二点后，选择第三点点号，此时仪器会自动旋转到此位置，点击ALL即可，照此方法一直观测下去，直到后方交会8点完成，点击计算进入下图，如图八
（图八）
点击换页，进入下图如图九
（图九）
至此界面，如果Y、X、H 误差都小于1mm,点击设置，确认即可。
至此，全站仪后方交会工作完成。
最新全站仪后方交会法放样过程详述
郑卢4标全站仪后方交会放样全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。
（其他品牌全站仪可参考进行）一、建站1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。
尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。
（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。
）2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。
将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“”过大，便左转或右转垂直方向螺旋至数值符合要求。
旋转60度，检查，若仍有些许偏差，再按上述调整。
再旋转60度继续检查至完成。
3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。
①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ 输完后，按“确定”回到界面，再输入仪器高。
CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。
南方全站仪后方交汇操作步骤 PPT
13、计算得出待测点C坐标，单击“F4”设定
14、单击“F3”覆盖原有数据
可以互相讨论下，但要小声点
5、输入待测点信息，点击 “F4” 确认
6、输入第一 个已知点坐标
及棱镜高’距离测量
9、输入第二个已知 点坐标及棱镜高
10、单击“F4”设定
11、瞄准 B点，单击‘F4’距离测量
12、残差在10mm以内，点击“F4”计算
南方全站仪后方交汇操作步骤
测量原理
测量步骤
1、设定未知点 2、设置已知点 3、设置已知点
仪器高
1，瞄准测距 2，瞄准测距
4、计 算未知 点坐标
1、点击“menu”键进入菜单选项
2、点击数字键“2” 入放样菜单选项
3、单击 “F4”键 确认建立文件夹
4、点击数字键“5” 进入后方交汇
大家有疑问的，可以询问和交流
全站仪后方交会法步骤和高程测量步骤
全站仪后方交会法步骤和高程测量步骤集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-1、角度测量（angleobservation）?（1）功能：可进行水平角、竖直角的测量。
（2）方法：与经纬仪相同，若要测出水平角∠AOB，则：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。
2）当精度要求高时：——可用测回法（methodofobservationset）。
操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。
2、距离测量（distancemeasurement）?PSM、PPM的设置——测距、测坐标、放样前。
1）棱镜常数（PSM）的设置。
一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。
输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。
（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。
3、坐标测量（coordinatemeasurement）?（1）功能：可测量目标点的三维坐标（X，Y，H）。
（2）测量原理任意架仪器，先设置仪器高为0，棱镜高是多少就是多少，棱镜拿去直接放在已知点上测高差，测得的高差为棱镜头到仪器视线的高差，当然，有正有负了，然后拿出计算器用已知点加上棱镜高，再加上或减去（因为有正有负）测得的高差就是仪器的视线高啊，因为仪器高为0，所以这个数字就是你的测站点高程，进测站点把它改成这个数字就行了，改完测站点了一般情况下都要打一下已知点复核一下。
若输入：方位角，测站坐标（，）；测得：水平角和平距。
则有：方位角：?坐标：?若输入：测站S高程，测得：仪器高i，棱镜高v，平距，竖直角，则有：高程：?（3）方法：?输入测站S（X，Y，H），仪器高i，棱镜高v——瞄准后视点B，将水平度盘读数设置为——瞄准目标棱镜点T，按“测量”，即可显示点T的三维坐标。

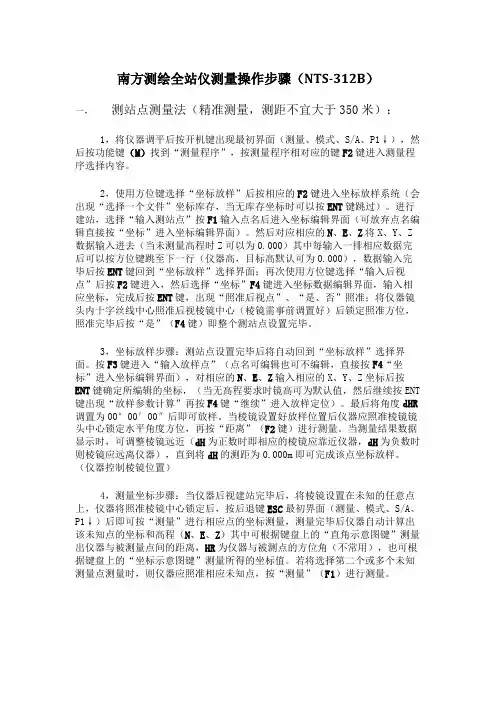

南方测绘全站仪测量操作步骤
南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z 数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR 调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。
南方测绘全站仪测量操作步骤
南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z 数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR 调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。
全站仪后方交会法步骤和高程测量步骤
1、角度测量angleobservation1功能：可进行水平角、竖直角的测量;2方法：与经纬仪相同,若要测出水平角∠AOB,则：1当精度要求不高时：瞄准A点——置零0SET——瞄准B点,记下水平度盘HR的大小;2当精度要求高时：——可用测回法methodofobservationset;操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”HSET;2、距离测量distancemeasurementPSM、PPM的设置——测距、测坐标、放样前;1棱镜常数PSM的设置;一般：PRISM=0原配棱镜,-30mm国产棱镜2大气改正数PPM乘常数的设置;输入测量时的气温TEMP、气压PRESS,或经计算后,输入PPM的值;1功能：可测量平距HD、高差VD和斜距SD全站仪镜点至棱镜镜点间高差及斜距2方法：照准棱镜点,按“测量”MEAS;3、坐标测量coordinatemeasurement1功能：可测量目标点的三维坐标X,Y,H;2测量原理任意架仪器,先设置仪器高为0,棱镜高是多少就是多少,棱镜拿去直接放在已知点上测高差,测得的高差为棱镜头到仪器视线的高差,当然,有正有负了,然后拿出计算器用已知点加上棱镜高,再加上或减去因为有正有负测得的高差就是仪器的视线高啊,因为仪器高为0,所以这个数字就是你的测站点高程,进测站点把它改成这个数字就行了,改完测站点了一般情况下都要打一下已知点复核一下;;;若输入：方位角,测站坐标,；测得：水平角和平距;则有：方位角：坐标：若输入：测站S高程,测得：仪器高i,棱镜高v,平距,竖直角,则有：高程：3方法：输入测站SX,Y,H,仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标;4、点位放样Layout1功能：根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度; 2放样原理1在大致位置立棱镜,测出当前位置的坐标;2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值ΔX 和横向差值ΔY;3根据显示的dD、dHR或ΔX、ΔY,逐渐找到放样点的位置;5、程序测量programs1数据采集datacollecting2坐标放样layout3对边测量MLM、悬高测量REM、面积测量AREA、后方交会RESECTION等;4数据存储管理;包括数据的传输、数据文件的操作改名、删除、查阅;§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下：——进入坐标测量模式键;◢——进入距离测量模式键;ANG——进入角度测量模式键;MENU——进入主菜单测量模式键;ESC——用于中断正在进行的操作,退回到上一级菜单;POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、F3、F4——软功能键,其功能分别对应显示屏上相应位置显示的命令;显示屏上显示符号的含义：V——竖盘读数；HR——水平读盘读数右向计数；HL——水平读盘读数左向计数；HD——水平距离；VD——仪器望远镜至棱镜间高差；SD——斜距；——正在测距；N——北坐标,x；E——东坐标,y；Z——天顶方向坐标,高程H;二、全站仪几种测量模式介绍1、角度测量模式功能：按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置;第1页F1 OSET：设置水平读数为：0°00ˊ00";F2 HOLD：锁定水平读数;F3 HSET：设置任意大小的水平读数;F4 P1↓：进入第2页;第2页F1 TILT：设置倾斜改正开关;F2 REP：复测法;F3 V%：竖直角用百分数显示;F4 P2↓：进入第3页;第3页F1 H-BZ：仪器每转动水平角90°时,是否要蜂鸣声;F2 R/L：右向水平读数HR/左向水平读数HL切换,一般用HR; F3 CMPS：天顶距V/竖直角CMPS的切换,一般取V;F4 P3↓：进入第1页;2、距离测量模式功能：按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/coarse/tragcking精测/粗测/跟踪;F3 S/A：设置棱镜常数改正值PSM、大气改正值PPM;F4 P1↓：进入第2页;第2页F1 OFSET：偏心测量方式;F2 SO：距离放样测量方式;F3 m/f/i：距离单位米/英尺/英寸的切换;F4 P2↓：进入第1页;3、坐标测量模式功能：按进入,可进行坐标N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置;第1页F1 MEAS：进行测量;F2 MODE：设置测量模式,Fine/Coarse/Tracking;F3 S/A：设置棱镜改正值PSM,大气改正值PPM常数;F4 P1↓：进入第2页;第2页F1 R.HT：输入棱镜高;F2 INS.HT：输入仪器高;F3 OCC：输入测站坐标;F4 P2↓：进入第3页;第3页F1 OFSET：偏心测量方式;F2 ———F3 m/f/i:距离单位米/英尺/英寸切换;F4 P3↓：进入第1页;4、主菜单模式功能：按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理数据文件编辑、传输及查询、参数设置等;三、全站仪功能简介测量前,要进行如下设置——按◢或,进入距离测量或坐标测量模式,再按第1页的S/AF3;1、棱镜常数PRISM的设置——进口棱镜多为0,国产棱镜多为-30mm;具体见说明书2、大气改正值PPM的设置——按“T-P”,分别在“TEMP.”和“PRES.”栏,输入测量时的气温、气压;或者按照说明书中的公式计算出PPM值后,按“PPM”直接输入; 说明：PRISM、PPM设置后,在没有新设置前,仪器将保存现有设置;一角度测量按ANG键,进入测角模式开机后默认的模式,其水平角、竖直角的测量方法与经纬仪操作方法基本相同;照准目标后,记录下仪器显示的水平度盘读数HR和竖直度盘读数V;二距离测量先按◢键,进入测距模式,瞄准棱镜后,按F1MEAS,记录下仪器测站点至棱镜点间的平距HD、镜头与镜头间的斜距SD和镜头与镜头间的高差VD;三坐标测量1、按ANG键,进入测角模式,瞄准后视点A;2、按HSET,输入测站O至后视点A的坐标方位角;如：输入65.4839,即输入了;3、按键,进入坐标测量模式;按P↓,进入第2页;4、按OCC,分别在N、E、Z输入测站坐标X0,Y0,H0;5、按P↓,进入第2页,在INS.HT栏,输入仪器高;6、按P↓,进入第2页,在R.HT栏,输入B点处的棱镜高;7、瞄准待测量点B,按MEAS,得B点的XB,YB,HB;四零星点的坐标放样不使用文件1、按MENU,进入主菜单测量模式;2、按LAYOUT,进入放样程序,再按SKP,略过使用文件;3、按OOC.PTF1,再按NEZ,输入测站O点的坐标X0,Y0,H0；并在INS.HT一栏,输入仪器高;4、按BACKSIGHTF2,再按NE/AZ,输入后视点A的坐标xA,yA；若不知A点坐标而已知坐标方位角,则可再按AZ,在HR项输入的值;瞄准A点,按YES;5、按LAYOUTF3,再按NEZ,输入待放样点B的坐标xB,yB,HB及测杆单棱镜的镜高后,按ANGLEF1;使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于OB方向上;6、按DIST,进行测量,根据显示的dHD来指挥持棱镜者沿OB方向移动,若dHD为正,则向O点方向移动；反之若dHD为负,则向远处移动,直至dHD=0时,立棱镜点即为B 点的平面位置;7、其所显示的dZ值即为立棱镜点处的填挖高度,正为挖,负为填;8、按NEXT——反复5、6两步,放样下一个点C;后方交会法通常用在高精度测量设站中,因其具备足够检核条件而被广泛应用;这种方法对仪器本身精度要求、稳定性非常高;。
全站仪后方交会法步骤和高程测量步骤
全站仪后方交会法步骤和高程测量步骤全站仪是一种常用于测量地面高程和水平角度的仪器。
在工程测量中，经常会使用全站仪后方交会法进行高程测量。
下面将详细介绍全站仪后方交会法的步骤和高程测量的步骤。
1.设置仪器：首先，需要选择一个适合的测量点作为基准点，并将全站仪放置在基准点上。
将全站仪水平放置，并通过调整三个螺丝调整水平仪气泡位于中心位置。
然后，使用全站仪的目标板对准基准点。
2.测量目标点：使用全站仪的望远镜和交会杆，在目标点上设置目标板。
目标板上的标识点应与全站仪的十字线对齐。
准确平稳地在目标点上设置目标板。
3.观测目标点：通过调整全站仪的望远镜，使其对准目标板上的标识点。
在读数之前，要确保全站仪已经稳定下来。
然后，记录望远镜的水平角和垂直角的读数。
4.移动到下一个目标点：移动全站仪到下一个目标点，并重复步骤2和步骤3、在每次观测之间，全站仪应保持在基准点上，并使用目标板进行校准。
5.数据处理：利用观测到的水平角和垂直角的读数，可以计算出各个目标点之间的坐标和高程差。
这种计算可以使用后方交会法进行，根据目标点在水平方向和垂直方向上的角度差，以及目标点之间的距离差，推导出目标点的空间坐标。
高程测量步骤如下：1.设置起始点：选择一个起始点作为基准点。
全站仪被放置在基准点上，并确保仪器水平放置。
2.目标点设置：将目标板设置在需要测量高程的点上。
目标板上的标识点应与全站仪的十字线对齐。
3.观测目标点：调整全站仪的望远镜，使其对准目标板上的标识点。
在记录读数之前，要确保全站仪稳定下来。
然后，记录望远镜的垂直角的读数。
4.移动到下一个目标点：移动全站仪到下一个需要测量高程的点，并重复步骤2和步骤35.高程差计算：根据每个目标点的垂直角的读数，可以计算出不同目标点之间的高程差。
通过将起始点的高程与每个目标点的高程差相加，可以得到每个目标点的实际高程。
6.数据处理：将所有测量得到的目标点的实际高程整理并记录。
进行必要的校正和调整，以获得更准确的高程数据。
全站仪后方交会的实用教程
全站仪后方交会的实用教程
1 在最下面一排先找到后交的按键，点击一下
2 输入点号1的已知点坐标
A 输入完以后，全部再检查一遍
B 找到确定按键，点击一下
3 输入点号2的已知点坐标
A 输入完以后，全部再检查一遍
B 找到测量按键，点击一下
4 照准第1点
A 先找到测距的按键，点击一下
B 输入目标高（就是棱镜高）
C 找到是按键，点击一下
5 照准第2点
A 先找到测距的按键，点击一下
B 输入目标高（就是棱镜高）
C 找到是按键，点击一下
6 上述出来的结果就是仪器架设点的坐标
A 点击确定按键
B 照准第2个点，点击是按键
C 此时已经建站完毕，可以放样了
7 为了精度要求，可以照准已知点复核一下，看是否正确。
全站仪后方交会法
后方交会
1、开机，在[建站]菜单中按[2]进入后方交会功能；
2、输入第一个点的点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。
照准第一个目标棱镜中心并按[测量1]或[测量2]，启动3、用F
1
测量，显示测量结果，按[回车]键。
4、仪器转向第二个点，输入第二个点点名按[回车]键输入此点坐标，输入完毕按[回车]键，输入目标高并按[回车]键。
照准第二个目标棱镜中心并按[测量1]或[测量2]，启动5、用F
1
测量，显示测量结果，按[回车]键或者重复步骤2-3增加更多的点。
按[回车]键仪器会计算出数据。
（按[添加]键可以添加点、按[查看]可以看参与的点信息也可以删除一些不好的点，按[翻页]键可切换结果对话框。
）
6、当成果好时，按[回车]或[记录]键记录此站。
7、后视点缺省为第一次观测的点，也可按[改变]键更换。
8、填好测站信息，按[回车]键记录测站和后视。
屏幕返回建站菜单。
后方交会操作--引自南方全站仪NTS660系列使用说明书
引用自南方全站仪NTS660系列使用说明书
5.6.4 确定新点
当现有控制点与放样点间不能通视时，需要设置新点。
在新点选择项中有两项功能用于采集坐标数据：极坐标法和后方交会。
当用极坐标法采集数据时，点号和坐标存储在一个作业中。
在用极坐标法采集数据时，观测员可以选择是否设置后视方位角。
软件提供了设置方位角和跳过该项选择两项功能。
注意：如果后视方位角是在放样中设置的，并且没有搬站且也没有关掉电源，便可以在用极坐标法采集数据工作中跳过设置后视方位角。
建议在用极坐标法采集数据前检查一下后视方位角。
一旦完成了设置后视方位角后，输入观测的点号和棱镜高且仪器瞄准棱镜便可采集该点的坐标数据。
将仪器安置在已知点上，用侧视法(极坐标法)测定新点坐标
【坐标数据】
F1 输入坐标数据
【确定新点】
F1 极坐标
【设置测站点】【设置方向值】【设置后视点】
【设置方向值】后视点
【设置方向值】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
【确定新点—极坐标】
N：899.098 m
【确定新点—极坐标】
后方交会
后方交会程序从存储在作业中的两个已知坐标的点计算新采集点(测站点)的坐标。
会显示测站至每一已知点上测量的角度和距离，并显示平距和高差的残差。
如果软件不能计算新点的坐标，会显示“错误!”信息。
如接受显示的残差，下一屏幕便显示新点的坐标。
下面介绍计算后方交会点的坐标(将仪器安置在新点上)
【坐标数据】F1 输入坐标数据
【确定新点】F1 极坐标
【坐标数据】。
全站仪后方交会法放样过程详述
精心整理
页脚内容
郑卢4标全站仪后方交会放样
全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。
全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，本项目采用的一般为后方交会法。
现以本项目尼康全站仪为例，讲述全站仪后方交会
1.2.3.“确定”。
①若全站仪内已有建站点坐标，可在“PT ”栏输入点名（“MODE ”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m 和
1.2m 两种）；②若全站仪内无建站点坐标，于“PT ”处按“确定”键进入坐标输入界面，XYZ 输完后，按“确定”回到界面，再输入仪器高。
CD 数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内
精心整理
页脚内容 横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量1”（一般仪器内部设置“测量1”为棱镜模式且双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT ”输入点坐标和棱镜高进行后视点2的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。
4.
在可按左右键在已有坐标上更改部分数字，再按“确定”键进入下一点放样，直至完成全部点放样。
（放样过程中，应时刻关注水准气泡偏差，若偏差过大，可适当小范围调节至符合要求；每放一个或几个点，扶镜人员应根据图纸设计，查看放样点之间及与模板的偏位偏差，及时获知并调整）。
南方全站仪后方交汇操作步骤
15、测站点设定完毕
测量原理
测量环节
1、设定 未知点仪器高ຫໍສະໝຸດ 2、设置 已知点1， 瞄准测距
3、设置 已知点2， 瞄准测距
4、计 算未知 点坐标
1、点击“menu”键进入菜单项选择 项
2、点击数字键“2” 入放样菜单项选 择项
3、单击 “F4”键 确认建立文件夹
4、点击数字键“5” 进入后方交汇
5、输入待测点信息，点击 “F4” 确认
6、输入第一 种已知点坐标
及棱镜高
7、单击“F4”设定
8、瞄准A点，单击‘F4’距离测量
9、输入第二个已知 点坐标及棱镜高
10、单击“F4”设定
11、瞄准 B点，单击‘F4’距离测量
12、残差在10mm以内，点击“F4”计算
13、计算得出待测点C坐标，单击“F4”设定
14、单击“F3”覆盖原有数据
教你精确测准后方交会——详解后方交会具体操作步骤带图
教你精确测准后方交会——详解后方交会具体操作步骤带图相信做过工程测量的测量员朋友，一定深有体会，后方交会是测量定位、控制网加密和自由设站法施工放样的重要方法。
因为传统的后方交会往往是以测角为主，但伴随着电子测距仪在生产中的普遍应用，距离后方交会定位法日益得到应用,你比如隧道工程控制网往往由于隧道开工前测设完成，而洞口土石方施工完毕后，需补设洞口投点，以便控制隧道轴线，测设投点就要用到后方交会法；深水桥墩放样测量中的墩心定位也可以应用此法，还可用来测定施工控制导线的始终点等。
目前，全站仪已逐渐普及，利用全站仪可以方便地同时测角和边，因此在实际工作中，就存在测边、测角、边角同测后方交会坐标计算问题以及它们的精度评定问题。
下面就要为广大测工朋友具体介绍下后方交会具体操作步骤：一、全站仪后方交会的原理：如图所示，P点为后方交会点，ABC是控制网中的已知点，通过测量边长L1、L2、L3，角度α、β、γ，应用解析公式，即可计算出P 点的坐标。
二、前方交会法和后方交会法前方交会：在己知的两个（或两个以上）己知点（A,B）上架站通过测量α角和β角，计算待测点(P)坐标的方法。
如下图所示,红色字母代表的站点为架站点（A,B）：后方交会法：在待测点（P）上架站,通过使用三个己知点(A,B,C)及α角和β角计算待测点（P）坐标的方法。
如下图所示,红色字母代表的站点为架站点（P）：二、后方交会操作步骤：1、架设仪器2、打开后方交会功能，按照提示，分别测量距离，角度数据3、计算结果三、如何得到的坐标更准？1、角、边的关系，距离要大致相等且最好不要太近，角度最好是在30°至120°之间；2、适当增加观测数量，不管是距离交会还是角度交会都是条件越充分精度就越高，推荐8个点的自由建站；3、校核仪器的精度能不能满足标称的精度，经常保养仪器；4、格网因子改为1；。
全站仪后方交会的使用操作方法
全站仪后⽅交会的使⽤操作⽅法
关于750全站仪⾃由设站（后⽅交会）的操作⽅法：
1、开机、整平、对中
2、按MENU进⼊菜单健，按F1进⼊应⽤程序，再按F3进⼊“⾃由设站”程序
这⾥F1设置作业是为了当⾃由设站操作完成后，可以直接
进⾏测量，也便于数据存到指定作业⾥。
F2设置限差也就是充许计算出来的数据的⼀个误差，可以
选择打开或关闭
3、按F4开始进⾏测站点设置，这⾥主要是对点名和仪器⾼的设置
4、设置⽬标点进⼊设置
第⼀种⽅法，就是仪器⾥已经把⽬标点坐标输⼊到了
仪器⾥⾯，只需要输⼊点名和棱镜⾼点确认完成设置。
第⼆种⽅法，就是现场输⼊坐标，需要F4翻页再按
F1坐标输⼊完成确认完成设置。
特别说明⼀点就是⾼程不能输0,如果真遇到⾼程是0的情况
下，输成0.001⽶，因为输⼊0怕计算错误。
5、设置完成后就进⼊测量界⾯
对准⽬标点按F3测存即可,然后按F2下⼀点进⾏⽬标点设置，然后再测量，对两个及以上的⽬标点设置测量好后在测量界⾯，按F1结果就可以显⽰测站点坐标
完了确认后就可以进⾏测量采集等⼯作啦。
长沙三⿍测绘黄昌洪
QQ:54388778
有机会⼤家多多沟通⼼得。
