电线中红黄绿蓝各代表什么线红线字母代表

电线中红黄绿蓝各代表什么线？五线入户,即红、黄、绿、蓝、地线(地线就是黄绿双色线)五线。

国家标准就是红、黄、绿就是火线,蓝色就是零线;地线就是黄绿双色线。

火线颜色有三种,有时楼层不同火线颜色不同,通常房间里开发商原来就是什么颜色的线,电路改造时就对应什么颜色的火线。

一般来说,只要求母线必须遵循相色的规定;相色规定:A相为黄色,B 相为绿色,C相为红色,中性线(即零线)为淡蓝色,保护中性线(地线)为黄绿双色。

火线与零线的区别在于它们对地的电压不同:火线的对地电压等于22 0V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。

所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分这间的电压等于220V,就有触电的危险了。

反之人即使用手去抓零线,如果人就是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。

如果火线与零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线与零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化(就就是平常说的“短路”)。

室外的配电线路,零线与火线一般都采用同一种颜色,但您只需记住,水平排列的,靠近房屋一侧的那条就是零线;垂直排列的,最下面的那条就是零线就可以了。

室内:目前,我们使用的电源插座大多就是单相三线插座或单相二线插座。

单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线与零线,接线顺序就是左零右火,即左边为零线,右边为火线。

原因就是:为减少发生触电时所产生的危害性,因为电流从左手流经大地的途径就是危险的,这个途径流经心脏的电流最大。

凡外壳就是金属的家用电器都采用的就是单相三线制电源插头。

三个插头呈正三解形排列,其中上面最长最粗的铜制插头就就是地线。

下面就是零线与火线,插头上通常都有标识,“L”(标志字母为"L"Live W ire),代表火线,“N”(标志字母为"N"Naught wire),代表零线。

iec标准电缆线芯颜色

iec标准电缆线芯颜色一、引言IEC标准电缆线芯颜色是电缆制造行业中广泛使用的一种标识方法，它通过规定不同颜色来标识电缆线芯的数量、类型以及其它相关信息。

本文将详细介绍IEC标准电缆线芯颜色的相关知识，帮助读者了解电缆线的标识方法。

二、线芯颜色的含义1.红色：表示单芯线；2.蓝色：表示多芯线中的单根导线；3.黑色：表示多芯线中的多股导线；4.黄色加绿色加红色：表示三芯线，其中黄色表示接地线，绿色表示A相线，红色表示B相线；5.白色：表示绝缘层；6.绿色：表示零线；7.黄色与黑色相间：表示地线；8.黑色与其他颜色相间：表示控制线；9.紫色：表示屏蔽线。

三、线芯颜色的应用IEC标准电缆线芯颜色的应用非常广泛，例如在电力、通信、电子、自动化控制等领域中，电缆线的颜色标识能够方便人们识别电缆线的类型、数量等信息，提高工作效率。

同时，颜色标识也方便了电缆线的安装和维护，减少了因混淆线芯颜色而导致的错误。

四、常见问题及解决方法1.问题：电缆线的颜色被磨损或褪色，导致无法识别线芯颜色怎么办？解决方法：对于磨损或褪色的电缆线，建议重新更换新的电缆线，以确保颜色标识的清晰可见。

2.问题：不同厂家生产的电缆线颜色标识不统一怎么办？解决方法：建议选择具有统一颜色标识方法的厂家，以确保电缆线的标识方法的一致性。

3.问题：如何根据线芯颜色判断电缆线的性能参数？解决方法：根据线芯颜色的标识方法，只能大致判断电缆线的类型和数量，无法准确判断电缆线的性能参数。

需要结合其他标识方法，如绝缘层颜色、标志等，来综合判断电缆线的性能参数。

五、总结IEC标准电缆线芯颜色的应用非常广泛，通过规定不同颜色来标识电缆线的类型、数量等信息，方便了人们的识别和安装维护。

在使用过程中，需要注意颜色标识的清晰可见性和一致性，并掌握根据线芯颜色判断电缆线性能参数的方法。

如果出现无法识别线芯颜色的情况，应及时更换新的电缆线。

三相电电线的颜色标准及三相电知识最新解

要正确使用计算机的电源线。目前，我们使用的电源插座大多是单相三线插座或单相二线插座。单相三线插座中，中间为接地线，也作定位用，另外两端分别接火线和零线，接线顺序是左零右火，即左边为零线，右边为火线.凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线。地线下面两个分别是火线（标志字母为"L"Live Wire）线（标志字母为"N"Naught wire），顺序是左零右火，（插头背面对着自己本人时）。
1,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。
2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。这是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。
特征
区别
概念
三相电负载的接法
注意事项
能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；

eplan电缆颜色定义

EPLAN电缆颜色定义
在EPLAN中，颜色的定义可以有效地帮助电气工程师更好地识别电路，并防止出现错误。

以下是一些常用的颜色定义：
1.红色：通常用于表示直流电源的输入和输出线路，常用于正极或“+”端，以便
于识别和连接。

2.蓝色：在交流电源的线路中，蓝色通常用于表示L1、L2、L3三相线。

在电气
图纸中，蓝色通常用于标识中性线或中性导体。

3.黑色：在交流电源的线路中，黑色通常表示中性线或中性导体。

4.黄色：主要电源线或高压线。

5.绿色：通常用于表示火线或接地的线路。

6.黄绿双色：通常用于表示接地线或PE线。

7.白色：中性线或中央开关线。

8.橙色：备份电源线或备用线。

请注意，颜色的定义可能会根据具体的电气设计规范和标准有所不同。

因此，在实际应用中，应遵循相关的标准和规范进行电缆颜色的定义。

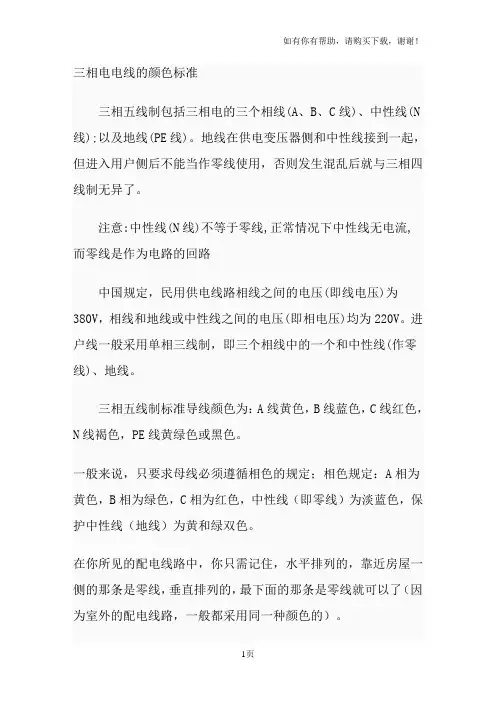

三相电电线的颜色标准及三相电知识最新解

三相五线制标准导线颜色为：A线黄色，B线蓝色，C线红色，N线褐色，PE线黄绿色或黑色。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄和绿双色。
在你所见的配电线路中，你只需记住，水平排列的，靠近房屋一侧的那条是零线，垂直排列的，最下面的那条是零线就可以了（因为室外的配电线路，一般都采用同一种颜色的）。
特征
区别
概念
三相电负载的接法
注意事项
能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；
以三相发电机作为电源，称为三相电源；
以三相电源供电的电路，称为三相电路；
U、V、W称为三相，相与相之间的电压是线电压，电压为380V；
相与中性线之间称为相电压，电压是220V。
三相电的颜色A相为黄色，B相为绿色，C相为红色，目前有以下几种叫法，A,B,C,L1,L2,L3,U,V,W，顺序都是一样的。
如果火线和零线一旦碰起来，由于两者之间的电压等于220伏，而两接触点间的电阻几乎等于零，这时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。
地是电器设备安全技术中最重要的工作，应该认真对待。那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。正确接地可提高整个系统的抗干扰能力。
“三相电”的的概念是：线圈在磁场中旋转时，导线切割磁力线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上互相差120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置互相差120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业设备许多地方采用三相供电，如三相交流电动机等。

三相标准颜色

三相标准颜色三相标准颜色是指三种颜色组合在一起，用于识别和标记三相电源系统中的三个不同的电源线。

这种标准颜色可以让电工和工程师更方便快速地识别和连接三相电源，从而保证电力系统的正常运行。

三相标准颜色由红色、黄色和蓝色组成，它们在电缆和电线上被用作标志。

这三种颜色分别代表着三相电源系统中的三条线路，其中红色表示A相，黄色表示B相，蓝色表示C 相。

在电线和电缆的两端，使用这些颜色进行标记，以便于区分其与其他电源线的区别和方便接线。

使用三相标准颜色，主要是为了方便工程师和电工更加准确地识别和连接三相电源系统中的三条不同线路。

这样做的好处是可以有效地减少出现电线混淆和接线错误的几率，从而避免引起设备损坏或安全事故。

此外，使用标准颜色也为电工提供了一个统一识别标准，使得电线连接变得更加简单方便。

此外，三相标准颜色也有助于识别电缆和电线的不同类型。

例如，在工业领域中，三相电源线往往与其他电源线交叉连接，为了区分它们的差异，使用不同的颜色进行标记可以有效地避免混淆。

三相标准颜色被广泛应用于各种不同领域，包括工业、商业和家庭。

下面就具体介绍一下这些领域中的应用。

1、工业领域：在工业领域，三相电源通常用于驱动机器和生产设备。

这些电源需要使用标准颜色进行标注，以便快速识别和连接，从而确保设备的正常运行。

3、家庭领域：在家庭领域，标准颜色通常用于标记插座和家用电器。

例如，红色插座代表着高压电源，黄色插座代表着220伏电源，而蓝色插座则代表着仅用于低功耗电器的110伏电源。

三相标准颜色在不同领域的应用可能有所不同，但其原理和目的都是一致的，即标准化电线颜色以方便连接和识别不同的电源线。

总结三相标准颜色是用于标记三相电源线的标准颜色，分别为红色、黄色和蓝色。

这种标准颜色的使用可快速准确地识别和连接三相电源系统，避免了混淆和接线错误。

其应用范围包括工业、商业和家庭等多个领域。

标准化电线颜色是非常必要和重要的，可以为工程师和电工提供一个统一识别标准，并确保电力系统的正常运行。

电线电缆颜色识别

（一）、GB/T9330-2008标准：KVV系列颜色识别两芯电缆：无优先选用颜色三芯电缆：绿/黄双色、浅兰色、棕色；或浅兰色、黑色、棕色。

四芯电缆：绿/黄双色、浅兰色、黑色、棕色；或浅兰色、黑色、棕色、黑色或棕色。

五芯电缆：绿/黄双色、浅兰色、黑色、棕色、黑色或棕色；或浅兰色、黑色、棕色、黑色或棕色、黑色或棕色。

如果是采用数字标志的绝缘线芯，其绝缘颜色与数字标志颜色应有明显不同，其优先选用颜色绝缘为黑色，数字为白色。

（二）、GB/5013-2008及JB8735-98标准：60227IEC53（YZ0.75-2.5）、60245IEC57（YZW0.75-2.5）、60245IEC66（YCW）、60245IEC81（YH）、60245IEC82（YHF）等系列颜色识别任何多芯电缆均不应使用红色、灰色、白色以及不是组合色用的绿色和黄色。

单芯电缆：无优先选用色谱；两芯电缆：无优先选用色谱；三芯电缆：黄/绿双色、浅兰色、棕色或是浅兰色、黑色、棕色。

四芯电缆：黄/绿双色、浅兰色、黑色、棕色或是浅兰色、黑色、棕色、黑色或棕色。

五芯电缆：黄/绿双色、浅兰色、黑色、棕色、黑色或棕色；或是浅兰色、黑色、棕色、黑色或棕色、黑色或棕色。

大于五芯电缆：在外层，一芯是黄/绿双色，一芯是浅兰色，其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色；在其它层，一芯是棕色，其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色。

或者在外层，一芯是浅兰色、一芯是棕色，而其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色；在其它层，一芯是棕色，而其他线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色。

（三）、GB/T5023-97标准：（01）BV(1.5-400)、02（RV）、05（BV）、06（RV）、60227IEC10（BVV二芯及以上）、RVB、60227IEC52（RVV）、60227IEC53（RVV）系列颜色识别任何多芯电缆均不应使用红色、灰色、白色以及不是组合色用的绿色和黄色。

注意用电安全标志

注意用电安全标志注意用电安全标志标志分为颜色标志和图形标志。

颜色标志常用来区分各种不同性质、不同用途的导线，或用来表示某处安全程度。

图形标志一般用来告诫人们不要去接近有危险的场所。

为保证安全用电，必须严格按有关标准使用颜色标志和图形标志。

我国安全色标采用的标准，基本上与国际标准草案(ISD)相同。

一般采用的安全色有以下几种：1、红色：用来标志禁止、停止和消防，如信号灯、信号旗、机器上的紧急停机按钮等都是用红色来表示“禁止”的信息。

2、黄色：用来标志注意危险。

如“当心触点”、“注意安全”等。

3、绿色：用来标志安全无事。

如“在此工作”、“已接地”等。

4、蓝色：用来标志强制执行，如“必须带安全帽”等。

5、黑色：用来标志图像、文字符号和警告标志的几何图形。

按照规定，为便于识别，防止误操作，确保运行和检修人员的安全，采用不同颜色来区别设备特征。

如电气母线，A相为黄色，B相为绿色，C相为红色，明敷的接地线涂为黑色。

在二次系统中，交流电压回路用黄色，交流电流回路用绿色，信号和警告回路用白色。

安全用电常识1.认识了解电源总开关，学会在紧急情况下切断室内电源。

2.不用手或导电物(如铁丝、钉子、别针等金属制品)去接触、探试电源插座内部；不用湿手触摸电器，不用湿布擦拭电器。

3.电脑、充电器等使用完毕后应拔掉电源插头或关闭接线板上的开关；插拔电源插头时不要用力拉拽电线，以防止电线的绝缘层受损造成触电。

4.电线的绝缘皮剥落，要及时更换新线或者用绝缘胶布包好。

发生线路故障必须及时报有关维修部门更换或维修，严禁私自更换或维修。

5.发现有人触电要设法及时关断电源；或者用不导电物(如干燥的木棍等)将触电者与带电的电器分开，不要用手去直接救人，以防触电。

6.不随意在室内更改、拆卸、安装电源线路、插座、插头等,也不要把铁钉等硬物凿入墙面，以防发生电线短路、触电等意外事故。

7.电源接线板不应放在床上，应放在书桌等通风安全处，周围不要有易燃物品，也不要将接线板放在小杂物容易跌入或容易被水侵入的地方，电线不要与床架等金属物接触。

火线、零线、地线的颜色

为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。

电流相位(反映电流的方向大小)相互相差120度。

通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，从线色上分，一般应该是火线－红色，零线－绿色或黄色（也有的是黑色），地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

电线电缆的识别标志

电线电缆的识别标志为r保证电线电缆的正确连接，便干安装和检修，必须作出容易识别的标志，以免引起安装事故一、颇色标志（）颜色标志的一般规定识别电线电缆用的标准颜色共有”种：即白、红、黑、嘴I蓝（或浅蓝）、绿、橙、灰、棕、青绿、紫，粉红色电线电缆绝缘线芯在压芯以下时，通常采用颜色识别，5芯以土者可以用颜色识别，也可以用数字表示（二）接地线芯或类似保护H的线芯的l4,别在电气设备中，接地或类似保护目的对安全非常重要、无论采用颜色标志或数字标志．电缆中的接地或类似保护目的用线芯．必然采用绿黄组合颜色的标志，且绿黄组合颜色标志4,允[I用丁其他线芯绿黄颜色的组合，其中任一种均不琦少子：拍协．不士于i0-,} .而整个长度」应保持致对十多芯电缆。

绿黄组合线芯应放在缆芯的最外层其他线芯应尽可能避免使用黄色或绿色作为识别颜色（三）多芯电缆绝缘线芯的颜色两芯电缆－一红、浅蓝布芯电缆—红、黄、绿。

四芯电缆一一红、黄、绿、浅蓝。

其中，红、黄、绿用十主线芯．浅蓝用于中VII线芯在电缆或地埋线电网中，三相四线(U. V. W. N,的进出线端部也要缠上条（黄、绿、红、浅蓝色）1,料带二、数字标志（一）数宇标志的一般规定u〕电线电缆用数字识别时，载体应是同种颜色，所有用于识别数宇的颜色应相同；载体与标志颜色应有明显不i司(2)数字标志应清晰，字迹清楚，且擦拭后的标志仍应保持不变（二）电力电缆绝缘线芯的数字识别充油电缆、不滴流油浸纸绝缘电缆、枯性油授绝缘电缆都采用数字识别，在特殊情况下，交联聚乙烯绝缘电缆、泉乙烯绝缘电缆、聚氯乙烯绝缘电缆、像皮绝缘电缆也允许采用数字识别一般情况卜，数字标志的颇色应用白色，其数字标志应符合以下规定：两芯电缆-0,工三芯电绳-1, 2, 3四芯电缆一一。

、1,2、3口其中，数字1.2，3用于主线芯，。

用于中性线芯。

（三、电气设备电线电缆绝缘线芯的数字识别线芯的绝缘应是同种颜色，数字应采用阿拉伯数字，印刷在绝缘线芯表面上所有识别数字应颜色相同，与绝缘颜色一定要有明显的不同n数字编号应从内层到外层，从1号开始，各层都按顺时针方向排列。

【涨知识】五颜六色的“电线电缆”导线外皮颜色分别代表的含义

电线、电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，而经常接触电缆电线的不只是电工行业的工作人员，我们每个人家里都少不了电线电缆，大家都知道电缆里面的几根线上都有不同的颜色，但是有多人少清楚这些五颜六色的导线外皮（表皮）分别表示什么意思？下面给大家介绍一下电线电缆表皮每一个颜色的含义！1导线外皮颜色的规定国标：黄、绿、红．蓝分别代表A．B．C．N欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；标准：GB7947-2006（IDT IEC60446-1999）：2下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。

1、优先使用黑色或棕色表示系统中的交流相导体。

2、仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。

3、在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。

为避免混淆推荐使用淡蓝色。

香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝；中性线：黑；保护地：黄绿色新：三相：棕、黑、灰；中性线：蓝；保护地：黄绿色交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；3依导线颜色标志电路时黑色：装置和设备的内部布线。

棕色：直流电路的正极。

红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

绿色：三相电路的B相。

电源线的颜色

电源线的颜色
根据国家标准（GB681）规定，为便于识别成套装置中各种导线的作用和类别，明确规定各类导线的颜色标志如下：
1、黑色——装置和设备的内部布线；
2、棕色——直流电路的正极；
3、红色——交流三相电路的第三相；
——半导体三极管的集电极；
——半导体二极管、整流二极管、晶闸管的阴极；
4、黄色——交流三相电路的第一相
——半导体三极管的基极；
——晶闸管和双向晶闸管的门极；
5、绿色——交流三相电路的第二相；
6、蓝色——直流电路的负极；
——半导体三极管的发射极；
——半导体二极管、整流二极管、晶闸管的阳极；
7、淡蓝色——交流三相电路的零线或中性线；
——直流电路的接地中间线；
8、白色——双向晶闸管的主电极；
——无指定用色的半导体电路；
9、黄绿双色——安全用的接地线；
10、红、黑色并行——用双芯导线或双根绞线连接的交流电路。

低压电缆线颜色和电压的标准

低压电缆线颜色和电压的标准
根据《电线电缆识别标志方法》的规定，低压电缆线的标准颜色如下：
1. 白色：用于标识中性线，通常为零线。

2. 红色：用于标识火线，通常为相线。

3. 黑色：用于标识接地线。

4. 黄色：用于标识控制线。

5. 蓝色：用于标识中性线。

6. 绿色：用于标识中性线。

7. 橙色：用于标识相线。

8. 灰色：用于标识控制线。

9. 棕色：用于标识中性线。

10. 青绿色：用于标识接地线。

11. 紫色：用于标识控制线。

根据《低压配电系统设计规范》的规定，低压电缆线的电压标准为1kV及以下。

这意味着，低压电缆线的额定电压不应超过1000伏特。

需要注意的是，这些标准可能因国家和地区而异，因此在实际应用中应根据当地的相关标准进行选择。

此外，在选择电缆线时，还应考虑其他因素，如电缆线的用途、环境条件和安全要求等。

例如，在高温或潮湿环境下使用的电缆线，
应选择具有更高耐热性和防潮性的电缆线。

农村安全用电常识PPT课件

• 用电捕鱼，灭鼠，狩猎等都是很危险的，用电防盗更是违法的。用电防盗，无非是私拉
21
第三部分安全用电常识
• 电网，虽然能起到一定的防盗，防窃作用但更会使无辜者触电，因电网设置是秘密的，有时连自已的家人都不知道，一旦误碰上去也会触电。即使是窃贼偷盗时碰上，造成了触电伤亡，设置电网的当事人也要承担法律责任，也难逃法律的制裁。
18
第三部分安全用电常识
• 小应视用电量大小而定，一般1安倍的保险丝可以正常使用100-200瓦的电器。太大起不到良好的保护作用，太小又会经常烧断，影响正常用电。要特别注意的是，绝不能用铝丝或铜丝代替保险丝，这样很容易引起火灾。
• 3、电气火灾的预防
• 电线不论粗细使用过程中都会发热，电流在充许的范围内时发热较小，当电流超过一定限度时，发热也会超过一定的限度，时间一
11
第二部分触电及其发生的原因
2、发生触电事故的主要原因
（1）缺乏安全用电常识。首先要了解什么东西导电？金属、人体、大地、潮湿的抹布或潮湿的木棒等都可导电，不能用它们直接去碰带电的物体。
（2）不了解安全电压。我国专家认为，触电时间在1秒钟以内时，50mA以下的电流不致引起生命危险；触电时间在1秒钟以上时，无生命危险的电流在30mA以内。安全电压为不高于36伏，特别潮湿的地方为12伏。而目前一般照明用电为220伏，动力用电380伏，
• 5、雷电伤害的预防
• 雷能够击死人，也能够击毁树木或房屋。雷雨时，如果人站在空矿的野外，人就可能成为地面的凸出部分，这时带着大量电荷的云
22
第三部分安全用电常识
• 团就可能通过人体对地发生放电，把人击伤或击死。同样大树和高大的建筑物也是凸出部分，受雷击的可能性就比较矮的树或房子要第大三，部所分以，雷安雨全天用不电要常到识空旷的田野里去，也不要到大树或高墙附近去避雨。

管道颜色及色环标识 (2)

附件1：厂区内、外部管道颜色规定1.1厂房内部管道颜色，见表1-1。

厂房内部管道颜色表1-1
1.2 厂房外部管道
为了整体厂区的美观、协调和统一，对于本项目厂房外部的管道（包括管道及支架）采用统一的颜色，管道采用银灰色（B04），钢支架采用深豆绿色（G09），混凝土支架采用混凝土本色。

本项目厂房外部管道的涂装颜色详见表1－2。

厂房外部管道颜色表1-2
1.3 厂房外部管道标志范围
1.3.1 管道标志范围及位置，按表1-3实行。

管道标志范围及位置表表1-3
1.3.2 色环的间隔一般为100m。

对小口径管道，工厂内不容易看清的部分36m左右作一个标志（可结合柱网的柱距而定）。

1.3.3 横穿道路的管道有二根以上时，可在最低一根管道上作高度标志。

1.3.4 管道色环、流向及流体标志。

1.3.4.1 Φ325mm以上的管道的色环、流向及流体，应按下列图例标志。

（见下页图所示）
（2）混合煤气管道，按下图标志
1.3.4.2 Φ273mm以下的管道的色环、流向及流体标志应按下列图例标志。

括号内的尺寸适用于室内。

（1）氮气管道，按下图标志
1.3.5 管道标志板
1.3.5.1 在50m左右能够明显看清的场所，标识可直接标在管道上。

1.3.5.2 如在小口径管道上直接标志不易看清，应设置标志板。

在标志板的两面都写上标志，标志板底色为白色，文字为黑色，周围用黑色和中黄色作条纹花边。

例如管底高度7.5m标高的管道，按下图标志。

HD308电缆和软线中芯线的颜色标志（中文）

欧洲电工协会协调文件HD308：2003电缆和软线中芯线的颜色标志1.范围本协调文件涉及电压符合（HD193）第2电压等级，固定敷设的电线电缆以及软线的芯线识别（以下略）。

2.引用标准在使用本标准时不可缺少以下标准文件。

其中标定日期的标准只采用该版本，未标日期的标准应使用最新版本（包括所有修订文件）：DIN EN60446 芯线的颜色及数字标志HD193建筑物电气设备的电压等级DIN VDE0276 0.6/1（1.2）KV架空线3.芯线的识别3.1多芯电缆及电线的芯线应采用表1或表2的颜色标记。

表中芯线颜色按照芯线数对应列出，4芯或5芯电缆/电线中颜色按转动方向排序。

表1为有绿黄芯线的电缆和电线，表2为无绿黄芯线的电缆和电线。

颜色标志不适用于同心导线、无包覆层的扁形软电缆，或具有（不需颜色标记的）矿物绝缘的电缆/电线。

表1—有绿黄芯线的电缆和电线芯线数芯线颜色保护接地线通电导线3 4 4ª 5 绿—黄绿—黄绿—黄绿—黄蓝--蓝蓝褐褐褐褐黑黑黑灰灰a b 仅用于规定用途。

在本表格中，同心裸导体，如金属护套、铠装或屏蔽不作为导体使用。

同心导体以其位置识别，不采用颜色识别。

表2—无绿黄芯线的电缆和电线芯线数芯线颜色2 3 3ª 4 5 蓝--蓝蓝蓝褐褐褐褐褐黑黑黑黑灰灰灰黑a b 仅用于规定用途。

在本表格中，同心裸导体，如金属护套、铠装或屏蔽不作为导体使用。

同心导体以其位置识别，不采用颜色识别。

3.2单芯电缆/电线有护套的电线/电缆及绝缘电线的绝缘层应符合以下要求：保护接发线采用绿黄双色；中性导线采用蓝色。

相线宜采用褐、黑或灰色。

可按规定的用途改用其他颜色。

3.3保护接地导线有关绿黄双色保护接地线的标志要求，在EN60446列出。

- 1 -。

零线火线怎么区分

零线火线怎么区分零线和火线是电路中的两种不同导线，它们在电路中具有不同的功能和特点。

在分辨零线和火线时，需要遵循电气安全标准和正确的标志，以确保电路的正常运行和安全。

以下是有关如何区分零线和火线的信息。

1. 颜色标识：在很多国家，电线的颜色标识是一种明显的方式来区分零线和火线。

通常，火线使用红色、棕色或黑色，而零线使用蓝色或白色。

然而，不同国家的颜色标准可能有所不同，因此需要根据当地的电气标准来确认。

2. 标记：电线通常会在绝缘外套上标有字母，以帮助区分。

火线通常被标记为"L"或者"LIVE"，而零线通常被标记为"N"或者"NEUTRAL"。

3. 电气插头：在家庭用电中，插头通常被设计成只能在一个方向插入插座，这可以确保正确连接。

通常，火线连接在插头的内部，而零线连接在插头的外部。

4. 电路板上的标记：在电路板上，通常会有标记来区分零线和火线的连接点。

这些标记通常为"L"和"N"，并且通常使用相应的颜色。

5. 电线绝缘：零线和火线通常具有不同的电线绝缘颜色。

火线通常使用黑色、红色或其他深色绝缘，而零线通常使用蓝色、白色或其他浅色绝缘。

6. 电流方向：在交流电路中，电流的方向会变化，但火线通常具有更高的电压，而零线具有较低的电压。

这可以通过电压测试仪来检测，但需要谨慎操作。

请注意，电气工作需要具备专业知识和技能，如果你不确定如何正确识别零线和火线，或者需要进行电气工作，强烈建议咨询专业电工或电气工程师的帮助。

错误连接电线可能导致严重的电击或火灾危险。

电气安全非常重要，不容忽视。
