汽车衡智能称重管理系统-操作说明

合集下载

汽车衡称重使用手册

6.安装简单，无须复杂配置：根据实际需要配置在常规的WINDOWS平台上即可使用。可通过光盘或网络直接安装，操作简单快捷，无须复杂的配置，实用性强。
1》WINDOWS2000以上的微机系统
2》显示器分辨率为1024x768
3》通用打印机、票据打印机均可
4》网络设备网卡
7.安全性的用户权限管理：通过设定用户权限，有效的进行操作管理避免了在操作过程中人为的操作误差，大大的提高了工作效率。
：对所有连网的计量衡进行管理,只有厂家维护人员有使用权。
：对系统运行参数进行设定，,只有厂家维护人员有使用权。
5、菜单栏只不过是以上操作的另一种形式，这里就不再多说。
：退出主界面。
：退出汽车衡称重管理系统。
二、称重操作
单击“汽车衡称重”按钮，进入称重界面，如图2-2-1所示。
图2-2-1
称重操作过程：
双击：即快速地按两次鼠标左键。双击一般用于启动执行或查看属性。
拖拽：按下鼠标左键不放，然后移动，可将选择的对象拖至指定位置或将鼠标拖拽的区域变蓝。
按右键：在某个特定区域快速地按下和松开鼠标右键，用于弹出与当前位置相关的快捷菜单。
下拉列表框
显示文本输入框，包含下拉按钮，表示可以从下拉列表框中选择输入。有的输入框仅可以从现有的列表中选择，不允许用户键入；有的可以由用户键盘输入。当单击下拉按钮时，就会显示可供选择的项目列表。

汽车衡软件操作手册_图文(精)

(2.旧车号车辆过磅:
选择[车号]/[客户]/[物料]->确认->打印磅单
*由于此模式下的空重来自于手工输入的重量或建立车辆资料时输入的重量,并且以后一直使用该重量,直到修改,所以该模式下的过磅重量准确度相对另三种模式是最低的,但如果应用于短期,比如当天,且对精度要求不是太高的情况,其过磅效率最高.
注意:以上三项设置仅对磅单打印有效,对其他报表无效!
3.3.高级设置
3.3.1.过磅模式设定
如[图15]所示,在过磅前应根据实际过磅流程,选择过磅模式.
图15
简单介绍一下四种过磅模式的操作流程及区别:
A.[MODE1]-模式1:
[MODE1]:已知空重,一次带货过磅
(1.新车号车辆过磅:
选择[车号]/[客户]/[物料]->手工输入空重->确认->打印磅单[保存空重]
1.软件的安装
1.1.系统要求
A.硬件
计算机配置(推荐:
CPU: P4 1.7G以上,RAM: 256M ,10G以上物理存储器,双串口;显示分辨率:1024 X 768 16位增强色
B.软件
操作系统: Windows9.x/XP(简体中文
1.2.软件安装
将[汽车衡管理软件]安装CD放入CD ROM驱动器,双击[SETUP.EXE]执行安装,当询问是否要改变应用程序的安装路径时,建议不要改变安装路径,仍使用默认路径是:[C:\Program Files\Tss\],完成安装后,可在[开始]-[程序]中找到[Tss]程序组,单击[汽车衡管理软件V3.02]即可启动应用程序.

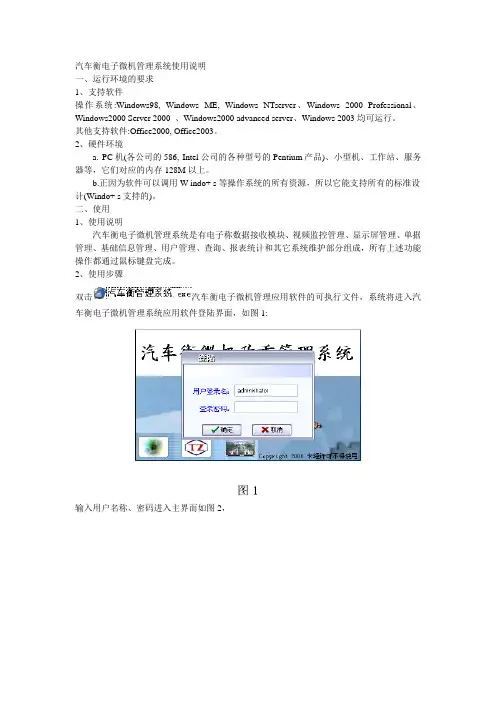

汽车衡电子微机管理系统使用说明

一、运行环境的要求

1、支持软件

操作系统:Windows98, Windows ME, Windows NTserver、Windows 2000 Professional、Windows2000 Server 2000 、Windows2000 advanced server、Windows 2003均可运行。

其他支持软件:Office2000, Office2003。

2、硬件环境

a. PC机(各公司的586, Intel公司的各种型号的Pentium产品)、小型机、工作站、服务器等，它们对应的内存128M以上。

b.正因为软件可以调用W indo+ s等操作系统的所有资源，所以它能支持所有的标准设计(Windo+ s支持的)。

二、使用

1、使用说明

汽车衡电子微机管理系统是有电子称数据接收模块、视频监控管理、显示屏管理、单据管理、基础信息管理、用户管理、查询、报表统计和其它系统维护部分组成，所有上述功能操作都通过鼠标键盘完成。

2、使用步骤

双击汽车衡电子微机管理应用软件的可执行文件，系统将进入汽车衡电子微机管理系统应用软件登陆界面，如图1:

输入用户名称、密码进入主界而如图2，

2.1)主界而注释:

S1:菜单区:单击菜单可进入各模块;

S2:车辆基本信息显示区:显示车辆信息，方便录入;

在此区域内，右键点击弹出菜单，如图:

A、更新皮重菜单:更新当前选中的车辆的皮重信息;

B、批处理菜单:更新当天此车号的皮重，并计算净重、费用等;

C、刷新菜单:刷新车辆信息;

D、显示车照菜单:显示当前选中的车辆的照片。

汽车衡称重管理软件(标准版V7.0)用户手册

汽车衡称重管理系统

（标准版）

用户手册

§1 系统的安装配置 (4)

§1-1 连接称重仪表 (4)

§1-2 服务器端的安装配置 (4)

§1-2-1 安装MS SQL Server (4)

§1-2-2 创建和安装数据库 (5)

§1-3 客户端的安装配置 (7)

§1-3-1 安装汽车衡称重管理软件 (7)

§1-3-2 配置数据库连接参数 (7)

§2 数据维护和系统维护 (8)

§2-1 以管理员的身份登录系统 (8)

§2-2 注册软件 (8)

§2-3 设置仪表连接参数 (8)

§2-4 设置系统配置参数 (9)

§2-5 设置打印机 (10)

§2-6 用户管理 (11)

§2-7 清除所有数据 (12)

§2-8 产品品种维护 (12)

§2-9 材料品种维护 (13)

§2-10 客户档案维护 (13)

§2-11 供应商档案维护 (14)

§2-12 其它称重物资品名维护 (15)

§2-13 其它物质称重单位维护 (15)

§2-14 备份/恢复数据库 (16)

§2-15 系统操作日志维护 (16)

§3 日常称重操作 (17)

§3-1 登录系统 (17)

§3-2 系统主界面介绍 (17)

§3-3 称重操作 (18)

§3-3-1 产品销售称重 (18)

§3-3-2 材料采购称重 (21)

§3-3-3 其它称重 (22)

§3-3-4 预称皮重 (22)

§3-4 称重记录维护 (23)

§3-4-1 人为输入称重记录 (23)

§3-4-2 修改称重记录 (24)

§3-4-3 删除称重记录 (25)

§3-4-4 人为输入皮重 (25)

汽车衡智能称重管理系统-操作说明

汽车衡智能称重管理系统

操作说明书

2011年8月

一、软件运行前提 (3)

二、用户登陆 (3)

(一) 登入软件 (3)

(二) 主界面 (5)

三、系统配置 (5)

(一) 数据库设置 (6)

(二) 用户管理 (6)

(三) 通讯参数 (7)

(四) 选项设置 (11)

(五) 班次设定 (13)

(六) 注销用户 (14)

四、数据管理 (14)

(一) 词组预置 (14)

(二) 卡号管理 (15)

(三) 皮重管理 (15)

(四) 称重数据 (16)

(五) 作废数据 (18)

(六) 重量监控 (19)

(七) 操作日志 (19)

五、称重管理 (20)

(一) 称重流程 (20)

(二) 称重管理 (20)

六、软件安装卸载 (23)

(一) 称重管理软件安装卸载 (23)

(二) PCI-1761驱动安装 (24)

一、软件运行前提

1.PCI-1761卡安装在本机机箱内部上，并且安装有驱动程序。

2.外围设备（电子秤、红外卡位、栏杆机、打印机）连接完成，工作正常。

二、用户登陆

(一) 登入软件

1.登陆软件

双击桌面快捷方式，打开『用户登陆』界面。可以在“用户名”下拉框中选择用户名，“密码”栏中输入密码。默认的登陆账号：用户名：admin；密码：123。点击【确定】按钮，如果该账号合法，则用户验证通过，进入系统主界面，否则不能登陆；点击【取消】按钮，退出系统登陆。

2.数据库设置

双击桌面快捷方式，如果数据库设置或网路连接有问题，弹出提示框如下图。

点击【确定】按钮，直到打开『服务器设置』界面。

在“服务器名称”栏位中输入本系统数据库的机子的名称或IP地址，如果数据库装在本机，可以填“(local)”。在“数据库名称”栏位中输入数据库的名称。在“用户名”和“密码”中输入访问该数据库的账号。点击【确定】按钮，如果数据库连接正确，则打开『用户登陆』界面。

100汽车衡称重管理系统操作规程

汽车衡称重管理系统操作规程

一、目的：

为确保公司100T汽车衡称重系统正常运行。

二、适用范围：

适用于公司100T汽车衡称重系统操作人员。

三、开机顺序：

3.1先接通USP应急电源再启动计算机。

3.2开启打印机。

3.3插入软件狗。

3.4开启称重显示控制器。

四、软件操作说明：

4.1、双击称重管理软件桌面图标打开称重管理系统，要注意查看数据库图标是否在启动状态，避免称重信息保存失败。

4.2、司磅员登陆时必须用自己用户名进行操作并在规定权限内使用。

4.3、每次称重数据的保存和打印必须注意查看清楚，称重显示控制器显示的数据与称重系统一致。

五、称重操作顺序：

5.1 过磅车辆在上磅之前，司磅员必须打开系统监控画面查看是否正常显示，称重显示控制器重量显示是否在0 Kg并且稳定指示灯常亮。

5.2车辆上磅时速必须在5公里/小时以下，停靠位置以监控画面看到前车牌、货物为准，具体车牌抓拍位置应该以车牌在画面中心为准。

5.3车辆停放位置正常、车上人员下车后方可进行称重操作。

5.4待称重显示控制器稳定指示灯常亮后方可输入该车辆相关信息，具体顺序：先输入过磅车辆车牌号并确认（必须与监控拍到数据一致）保存。物资项操作根据实际货物名称题入正确的文字并确认（与监控拍到的图片货物一致）保存。客户项输入客户公司全称或姓名并确认保存。

5.5选择称重方式：一般选择两次称重方式（一次称毛重一次皮重）。

5.6监控画面截图：打开监控画面后单击（开始）确定停车位置和物资后单击（截图）即可将当前显示的画面与该磅单一起保存。

5.7点击（取重量）图标后实际的称重重量就开始采集称重数据，同时（保存/打印）图标变浓，单击该图标即可保存该车辆本次称重信息。

称重说明书

称重管理系统说明

第一章软件的安装及使

用

用户设置功能：满足系统的个性设置，完成串口通讯, 用户自定义的磅单和报表格式 ,修改当前用户的登录口令, 系统设置及用户权限设置等功能。

数据库设置功能：数据库设置, 数据备份设置, 数据初始化和日志管理功能等。

数据维护功能：进行基础数据库（车皮信息, 货物名称, 规格, 收货单位, 发货单位, 运输单位, 货物流向, 地区代码, 备用字符（1-8）订单信息）的添加, 修改, 删除等维护和数据导入。

查询打印功能：提供报表查询打印, 交易数据查询打印功能等。

手工补单功能：满足在特殊情况下的手工输入称重记录的功能。

车号配对称重：

第一次称重

点击‘继续’按钮，清空信息录入区内容，录入车号、货品、客户，按‘‘读数’’按钮，读取重量信息到毛重框，按‘存盘’按钮，系统将数据保存到未完交易数据中。

第二次称重

输入车号信息，或者双击相应的临时数据，系统自动在未完成交易数据中查找该车信息，按‘读数’按钮，系统比较2次重量的大小，将大重量显示在毛重栏，小重量显示在皮重栏，自动计算出净重并显示在净重栏，再根据需要录入其它相关信息（入出仓库，单价，扣杂等），按‘存盘’按钮，系统将数据保存到交易数据中，并删除未完交易数据库中该车的过车记录。

标准称重

在数据库中已有车辆皮重的情况下，使用标准称重方式，具体操作如下：

按信息录入区‘继续’按钮，清空信息录入区内容（若在快捷录入区有选择，之前的相应信息会保留）），输入车号后，系统将车辆信息库中车皮重信息读入到皮重栏中，输入货名，规格，单位等信息，按‘读数’按读数按钮，将数据采集到毛重栏。若在备用数值字段设置了计算公式，系统会按照设置内容自动计算并显示计算结果。按‘保存’按钮，系统将数据库保存到交易数据库中。

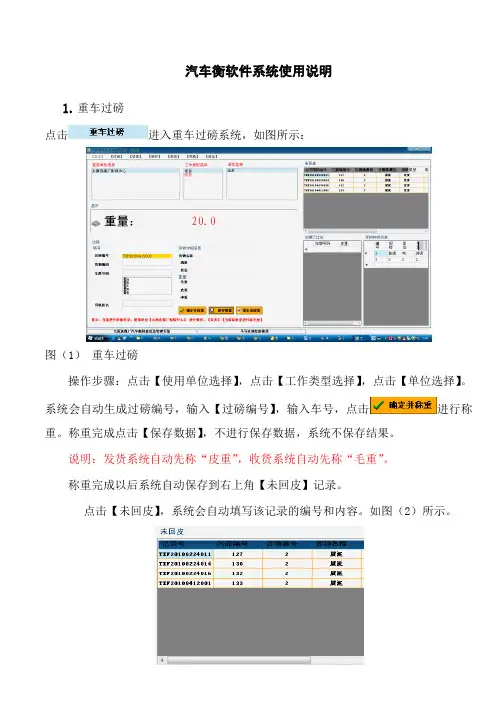

汽车衡软件系统使用说明

1.重车过磅

点击进入重车过磅系统，如图所示：

图（1）重车过磅

操作步骤：点击【使用单位选择】，点击【工作类型选择】，点击【单位选择】。

系统会自动生成过磅编号，输入【过磅编号】，输入车号，点击进行称重。称重完成点击【保存数据】，不进行保存数据，系统不保存结果。

说明：发货系统自动先称“皮重”，收货系统自动先称“毛重”。

称重完成以后系统自动保存到右上角【未回皮】记录。

点击【未回皮】，系统会自动填写该记录的编号和内容。如图（2）所示。

点击，系统会自动回皮【注：发货为“称毛重”】。称重完成以后，点击，系统完成过磅。

2.皮重过磅

点击进行皮重过磅。皮重过磅完成以后，系统在主界面中会有该车辆的皮重。当一次称重完成以后，该皮重自动失效。

3系统维护

系统维护包括数据库设置和注册。

数据库设置

如图所示，填写完数据库地址、数据库名称、用户、密码以后系统会自动连接数据库。

该操作非专业人士请勿动。

如图所示，注册时请填入注册码，同时填写公司名称。该名称对票据打印非常重要

数据维护部分：

数据维护部分分为：车辆、单位、使用单位、货物种类、用户（操作员）等。该类维护界面风格相同。如图所示。

点击添加，完成保存。点击删除，完成删除。注：某些功能不具有删除功能。因为考虑到了数据的完整性。请勿随意添加测试数据。

地磅操作介绍及说明(计量员)

蓝鸟锐卫称重系统操作手册

计量员部分

1、进入系统...............................................................................................................................- 2 -

1.1 打开系统....................................................................................................................- 2 -

1.2 登录系统....................................................................................................................- 2 -

1.3 修改密码....................................................................................................................- 3 -

1.4 退出系统....................................................................................................................- 4 -

汽车衡智能称重系统方案

汽车衡智能称重系统是基于现代技术的智能化称重系统，旨在为汽车

运输行业提供高效、准确、智能化的重量检测解决方案。该系统主要由传

感器、数据处理单元、通信模块和显示器等组成，能够实时监测车辆的重

量情况，并将数据传输到后台管理系统，从而提供实时的监测和管理。

在汽车衡智能称重系统中，传感器起到了关键作用。传感器通过感知

车辆的重量变化，并将这些信息转换成电信号，传输给数据处理单元。目

前比较常用的传感器包括应变式传感器、电容式传感器和压阻式传感器等。这些传感器具有高灵敏度、高准确性和长寿命等特点，能够准确地检测车

辆的重量变化。

数据处理单元是汽车衡智能称重系统的核心部分，它主要负责对传感

器传输的信号进行处理和分析。数据处理单元中包括一台具有高性能的微

处理器，它能够快速处理大量的数据，并进行复杂的算法运算。通过对传

感器信号进行滤波、放大和转换等处理，数据处理单元能够实时计算出车

辆的重量，并将结果传输给后台管理系统。

通信模块是汽车衡智能称重系统与后台管理系统之间进行数据传输的

桥梁。通信模块可以采用有线或无线方式进行通信，常见的有以太网、

RS485、4G和LoRa等通信方式。通过通信模块，汽车衡智能称重系统可

以将实时的重量信息传输给后台管理系统，并接收后台管理系统的指令，

实现与后台管理系统的互联互通。

显示器是汽车衡智能称重系统中的输出设备，主要用于显示车辆的重

量信息。显示器通常采用液晶显示屏，能够以数字或图形的形式显示车辆

的重量。通过显示器，驾驶员和运输管理人员可以直观地了解车辆的重量

汽车衡称重管理软件的应用模式及称重产品培训手册

标准称重

标准称重主要用于一进一出或一出一进的使用情况;若空车则单击<称皮重>按钮,装有货物的车单击＜称毛重＞按钮;

第一次称量：

等待所要称重的车开上秤台停稳后,若空车则单击＜称皮重＞按钮;

在车牌号栏输入车牌号,在其它栏中输入与本次称重有关的信息如货物名称、货

物规格等;

单击＜保存＞按钮;即把称重的数据记录保存到数据库中;

第二次称量：

操作员在主窗口输入车牌号后,系统将自动调入上次此车所称的皮重以及其他

智能称重管理系统

一、系统简介

实施背景：物资运输车辆进出，需进行停车、登记、称重等程序，由操作人员将数据手工录入计算机，不仅耗时，而且误差率大，此外还容易滋生人为舞弊行为，给企业造成大量经济损失。

实施技术：汽车智能称重系统结合了微波射频识别技术、电子汽车衡技术、通讯技术、自动控制技术、数据库技术以及计算机网络技术，自动记录进出装有电子标签的车辆车牌号、重量信息、时间信息等，并写入主机数据库，能有效杜绝人为误差，防止过衡堵塞、作弊等情况的发生。

实施效益：汽车智能称重系统通过对车牌号的自动采集，实现对计量现场的实时监控，做到计量过程中数据信息采集的全自动化，保证了信息采集的准确性和公证性，同时，大大降低人员劳动强度，提高工作效率，减少了经济损失。

应用领域：本系统适用于煤矿、选/洗煤厂、焦化厂、钢铁厂、水泥厂、石料厂、搅拌站、垃圾场、化工厂、粮食加工、收购等各类企业。目前该系统已在全国几百家客户成功实施，软件设计灵活，操作简单深受企业欢迎。

二、组成结构

系统包括读写器、天线、标签卡（电子车牌）、电子汽车衡、主机、信号灯（红，绿）、自动道闸、地感线圈、红外仪、摄像拍照及配套管理软件。

三、工作流程

四、功能特点

识别精度高。车号识别精度可达99.99%，适应风、雪、雨、雾等各种恶劣环境应用；

识别距离远。远距离动态识别，识别距离达7米以上，适应车速可高达80km/h。

保密性强。标签内数据保密性强，电子标签（电子车牌）无法伪造或复制，从根本上消除了复制、伪造、作弊现象。

稳定性强。车辆电子标签采用无源技术，使用寿命超长，无需维护；

无人值守汽车衡称量管理系统技术协议

1. 文档介绍

本文档主要介绍了无人值守汽车衡称量管理系统技术协议的相关内容。无人值守汽车衡称量管理系统是一款基于机器视觉技术的智能称重系统，用于监测运输车辆的货物重量，在物流和运输领域有广泛应用。该系统可以自动完成货物重量的测量，实现快速、准确的数据采集和分析，大大提高了运输效率和数据精度。

2. 技术原理

2.1 硬件系统

无人值守汽车衡称量管理系统硬件系统由三部分组成：称重平台、图像采集设备和控制中心。其中称重平台是用于承载货物并进行称重的设备，图像采集设备包括摄像头和灯光等，主要用于拍摄载具的照片，而控制中心则是实现整个系统的数据采集、处理和分析的核心部分。

2.2 软件系统

无人值守汽车衡称量管理系统采用了机器视觉技术，利用软件算法进行图像处理，提取出载具上货物的轮廓线，从而计算出货物的重量。系统还使用了人工智能技术，通过机器学习实现对货物的识别和分类，训练得出一个准确的模型。整个软件系统基于C++语言开发，采用了OpenCV和TensorFlow等开源软件进行编码和训练。

3. 技术优势

无人值守汽车衡称量管理系统相比传统的称重方法有以下优势：

•自动化程度高，无需人工计算重量，减少了人工误差；

•数据采集过程快速、精确，确保了数据的准确性和精度；

•可以适应不同型号载具的重量测量，提高了系统的灵活性；

•可以处理多个货物的称重，提高了效率和生产能力。

4. 技术应用

无人值守汽车衡称量管理系统在物流、运输、制造等领域有广泛的应用，具体如下：

•货运物流：用于货物的重量测量，可以实现货单自动化管理，提高运输效率；

汽车衡自动计量管理系统

服务器
摄像机
进门读卡器
遥控器
遥控器
出门读卡器
视频服务器
交换机
门卫电脑
查询读卡器
查询显示屏
系统模块介绍
模块介绍
超时的车辆的称重信息会在磅房的厂内车辆列表和门卫监控窗口的列表中显示红色。门卫监控窗口如下：
系统模块介绍
查询终端显示界面：系统查询包括车号、卡号、余额、本公司车辆等待数量等基本信息，可自定义显示
失、销卡销售充值财务审核
远程查询帐户赊货管理审计管理权限设置数据备份、还原
门禁管理
汽车衡自动计量管理系统介绍
服务器
摄像机
进门读卡器
遥控器
遥控器
出门读卡器
视频服务器
交换机
门卫电脑
查询读卡器
查询显示屏
系统示意云台
汽车衡秤台
摄像机
室外称重部分
喇叭
机房控制部分
自动计量软件
地磅计量管理
红外线限界系统
基础信息管理
自
动
视频监控系统
化
计
量
IC卡管理系统
管
理
系
液晶显示模块
统
票据自动打印
销售管理模块财务管理模块库存管理模块门卫管理模块客户查询模块
远程自动计量

汽车衡称重仪表说明书

ZZY-4仪表说明书

一.面板和外部电路连接

1.面板图

图1 前面板图

图2 后面板图

2.传感器连接

25针插头用于连接传感器，引脚分配如下：

1、2电源负，3、4电源正，5、6信号负，7、8秤信号正，

3.通讯口

9芯插座仪表端（针）用于与计算机的通信接口（注意：非标准接口）,引脚分配如下:

3: GND

4: RS232发送数据线(TXD)

5: RS232接收数据线(RXD)

9芯插座电脑端（孔）用于与仪表的通信接口（标准接口）引脚分配如下: 2: RS232接收数据线(RXD)

3: RS232发送数据线(TXD)

5: GND

图2 通信口接线

4.编程口

编程口为调试用，用户不需设置。

5.与轮轴识别器及车辆分离器的连接

15芯插座(针)用于连接轮轴识别器和车辆分离器,引脚定义如下：

脚号轮轴识别器对应接线功能

1 1/

2 单/双轮0：单轮1：双轮

2 0/1 有/无车在轮轴识别器上 1：有车0：无车

3 GND

4 GND

5 CEND 光幕收尾1：有车0：无车（收尾）

6 - 地感线圈收尾1：有车0：无车（收尾）

7 - 地感线圈自检1：异常0：正常

8 - 备用

9-15 GND 信号地

6．电源插座

电源应接到220V/50HZ的单相电源上，不能与其他动力线路共用一条电源连线，为保证人身安全及仪表内部的电路正常工作, 请确保电源良好接地, 接地电阻不大于4Ω。建议接入防雷装置。

二. 仪表参数的设置

1.菜单介绍

打开仪表电源,自检完后按【菜单】键,输入密码187270进入主菜单，菜单内容如下：

【0】：设置时间

【1】：设置日期
