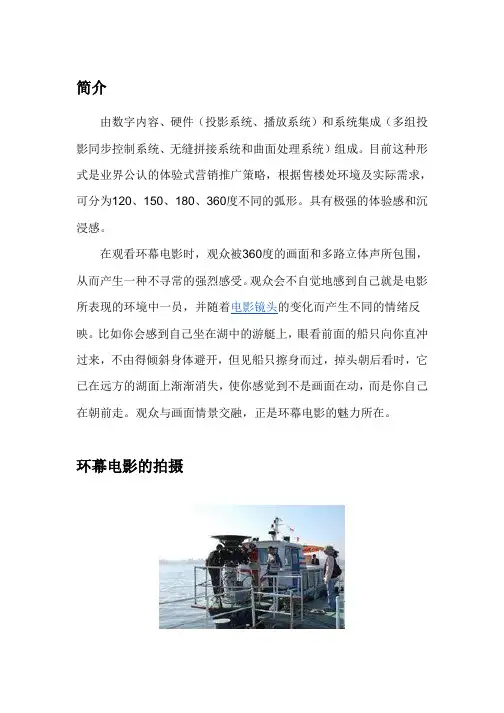

弧幕简介

弧幕简介

简介由数字内容、硬件(投影系统、播放系统)和系统集成(多组投影同步控制系统、无缝拼接系统和曲面处理系统)组成。

目前这种形式是业界公认的体验式营销推广策略,根据售楼处环境及实际需求,可分为120、150、180、360度不同的弧形。

具有极强的体验感和沉浸感。

在观看环幕电影时,观众被360度的画面和多路立体声所包围,从而产生一种不寻常的强烈感受。

观众会不自觉地感到自己就是电影所表现的环境中一员,并随着电影镜头的变化而产生不同的情绪反映。

比如你会感到自己坐在湖中的游艇上,眼看前面的船只向你直冲过来,不由得倾斜身体避开,但见船只擦身而过,掉头朝后看时,它已在远方的湖面上渐渐消失,使你感觉到不是画面在动,而是你自己在朝前走。

观众与画面情景交融,正是环幕电影的魅力所在。

环幕电影的拍摄技术特点通常一个完整的环幕投影系统需要有以下几项强有力的核心技术做支撑:数字几何矫正(即非线性失真矫正)技术、多通道视景同步控制技术、数字图像边缘融合技术,才能成功地将三维图形计算机生成的实时三维数字影像、实时同步地输出并显示在一个具有一定半径和弧度的巨幅环形投影屏幕上,从而形成一个具有极高分辨率的、无任何变形失真的数字三维立体影像,所以,在众多的虚拟仿真显示系统中多通道环幕投影是一个技术含量极高的显示系统。

所有的投影机在设计时都是针对平面的投影屏幕,投射出的画面也是矩形的(通常为4:3或16:9),而当这样的投影仪把图像投射到环形幕或球幕这样的弧形屏幕上,图像就会变形失真变形,因为,弧形或球面投影幕(即环形幕布)上的每个点到每台投影机的距离是不等的,这就会导致每台投影机投射到环形幕布上的影像画面出现变形失真,这种现象被称之为非线性失真。

为了在弧形屏幕或球面屏幕上得到正确的图像显示效果,就必须对生成后的实时图像进行处理,这种处理被称之为非线性失真校正。

所以对于多通道柱面投影系统而言,解决图像非线性失真是个关键问题。

一般情况下,有两种方法可以实现非线性失真校正,一种方法是通过光学校正,即通过具有独特变形矫正功能的特定投影机来完成。

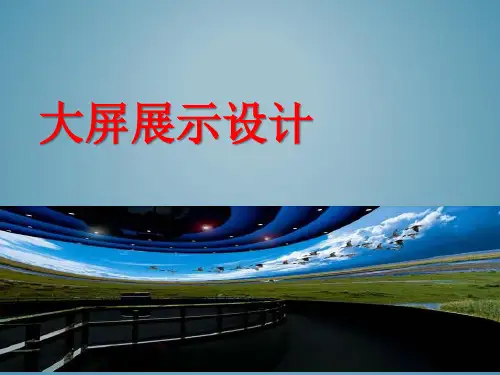

大屏展示设计

大屏展示设计

五折幕
220度,10-30人
三折幕
五折幕
瀑布式地幕
通过将影像投射到地 面上,观众站在其上 可产生空中飘行,水 中漫步的奇妙感觉, 同时其展示自由度较 大,可做多画面拼接, 画面清晰。根据表现 内容的不同,可与柱 幕、折幕等结合展示, 直观清晰地表现主题; 也可设计成与参观者 产生奇妙互动的展示 形式。
虚拟驾驶体验系统
与各种屏幕结合 的虚拟驾驶系统, 可在室内模拟汽 车、飞机、轮船 等驾驶舱,使观 众产生有如真正 自由驾驶穿梭于 城市、翱翔于ቤተ መጻሕፍቲ ባይዱ 空、飞跃在海面 等感受。
虚拟驾驶体验系统
典型应用
数字长廊展示系统
将长廊或影厅的墙面及天穹投影上数字影像,使观众产生置身 于主题的真实环境之感,信息的表现将产生强烈的震撼力。
弧幕照片
360度弧幕照片
球幕无缝拼接系统 完全用商用投影机和普通计算机搭建的投 影环境,没有接缝,形成整体效果。
半球,15-20人
球幕照片
360度球幕影院
折幕系统
折幕也是被业界公认的体验式环境,根据环境及实际需求,可 考虑不同类型的折幕方式,以产生不同的沉浸感。适合小型会 议室和临时展览。
桌面、墙面互动触摸系统
突破传统小屏幕触摸的局限,通过红外感应捕捉技术 实现人机 互动的展示方式.赋予了多媒体以崭新的面貌,是极富吸引力 的全新多媒体展示手段。
交互感应墙系统
展板、实物、屏幕的结合展示形式,设置感应区。当参 观者经过展项,对应的感应墙点亮,并开始演示相应内 容。使参观者产生参与感和参观过程的主动感。
3
CrystalCG
Digital marketing proposal
非触摸式互动透明屏

4D动感影院-平幕-环幕-球幕_完整解决方案及装修要求

4D动感影院-平幕-环幕-球幕_完整解决方案及装修要求

1.它将动感运动和4D特效完美的结合在一起,使观众的感官刺激达到最高点; 2.支持流行编码格式的4D影片播放,可根据影片内容对座椅相关特效系统进行设置; 3.无污染,属于环保型产品; 4.节省能源,和传统类似设备相比可节能50%左右; 5.运营成本低,操作方便; 6.运输方便、安装维护方便简单; 7.以双人座椅和单人座椅为一单元,组合影院的规模方便; 8.安全可靠,座椅离地面仅40公分高,并有安全带和扶手, 9.座椅材料选用特殊杀菌材质,可有效杀灭多种有害细菌; 10座椅系统的运动结构部分经过技术改装,充分适应了国内环境,可靠性大大提高,避免了因灰尘造成的阻塞而影响设备的使用,整体结构经久耐用,使用年限达十年; 11.由声音控制的音频控制震动器,安装在座椅内部,利用影院的声音来同步控制座椅的震动幅度及频率等。这种振动器无噪音,振感强烈而且能体会到震动的强弱变化,更增强了临场性,有深临其境的感受。
5
烟雾模拟
模拟燃烧烟雾。模拟燃烧产生的大量烟雾,烟雾产生时伴有“火焰”,仿佛天空在燃烧。模拟云雾缭绕,袅袅白云飘舞在观众之间。
6
刮风模拟
模拟刮风。模拟影片场景中的刮风情景或者是大规模的气体流动。几台风机同时工作可使整个影院气流运动,产生真实刮风的效果。
平面布局图
01
4D影院简介
目录
设计方案的优点
02
03
04
装修要求计划
设备介绍
4D影院系统,由银幕系统、立体放映系统、特效座椅与特效设备、音响系统、控制系统、操作监控一体化等子系统构成,各个子系统协同作用,构成一个整体,共同刺激观众的视觉、听觉、触觉、感觉等各个感官,再现影片主题所涉及的环境,环境内的各种细节,以及观众在特定环境内的遭遇等,营造出使人身临其境的整体效果。

环幕与弧幕技术简介

环幕与弧幕技术简介

环幕与弧幕环幕与弧幕 (1)简介 (2)分类 (3)核心技术 (3)优势 (3)特点 (3)产品运用 (4)运用领域 (5)关于闪博科技 (6)多通道环幕投影系统采用弧形环状的投影屏幕作为投射载体,巨大弧度和显示特征也导致了它的实现技术更为复杂性,需要多种核心技术作为整个系统的支撑,也可简单称为环幕投影或弧幕投影。

简介环幕投影分类环幕投影又称环幕投影系统,包含环幕系统和环幕投影。

环幕投影系统分为立体环幕投影和非立体环幕投影。

环幕(立体)投影系统是一种视听高度沉浸的虚拟仿真显示环境,采用多台投影(通道)组成的环形投影屏幕,环形幕半径通常有100~360弧度不等,由于其屏幕半径宽大,观众的视觉完全被包围,再配合环绕立体声系统,使参与者充分体验一种高度身临其境的三维立体视听感受,获得一个具有高度沉浸感的虚拟仿真可视环境,是传统平幕显示设备不能比拟的,环幕投影最重要的应用就是立体投影系统。

立体投影系统立体投影分为主动式和被动式立体。

被动式立体投影系统是使用两台投影机,一台投射左眼图像,另外一台投射右眼图像,将左右眼图像同时投射到屏幕上,投影机镜头前安装偏振光片,使投射的光线变成偏振光,而观众配带的立体眼镜的镜片也是偏振光片,并且左眼的偏振片与投射左眼图像的投影机的偏振光片的偏振方向是相同的,右眼的偏振片与投射右眼图像的投影机的偏振光片的偏振方向是相同的,这样左眼图像只能透过左眼镜片,而右眼图像也只能透过右眼镜片,从而使观众看到立体的图像,一般的投影方式都是由一个图形通道驱动一台投影机。

在多投影机的系统中就需要都投影通道来支持,这就是多通道立体环幕系统。

多通道立体环幕系统根据环幕尺寸的大小,环幕按照通道和环形幕半径的大小来区分,通常为90、120 、135、180、240、270、360度弧度不等,一般分为双通道、三通道、七通道等,其中双通道和三通道时最常用的。

双通道和三通道立体虚拟仿真环幕投影大屏幕是虚拟三维投影显示系统中一种沉浸式虚拟仿真显示环境,这个系统采用边缘融合技术把多台投影打出的图像形成立体数字图像实时输出并显示在一个超大幅面的平面投影幕墙上,使观看和参与者获得一种身临其境的虚拟仿真视觉感受。

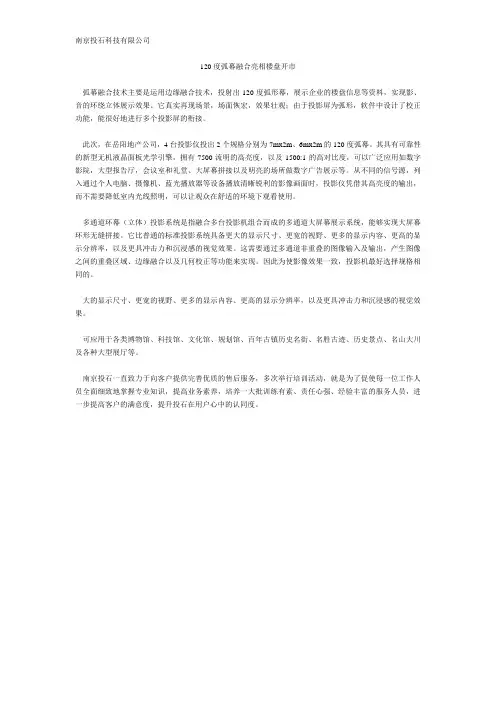

120度弧幕融合亮相楼盘开市

120度弧幕融合亮相楼盘开市

南京投石科技有限公司120度弧幕融合亮相楼盘开市弧幕融合技术主要是运用边缘融合技术,投射出120度弧形幕,展示企业的楼盘信息等资料,实现影、音的环绕立体展示效果。

它真实再现场景,场面恢宏,效果壮观;由于投影屏为弧形,软件中设计了校正功能,能很好地进行多个投影屏的衔接。

此次,在岳阳地产公司,4台投影仪投出2个规格分别为7mx2m、6mx2m的120度弧幕。

其具有可靠性的新型无机液晶面板光学引擎,拥有7500流明的高亮度,以及1500:1的高对比度,可以广泛应用如数字影院,大型报告厅,会议室和礼堂、大屏幕拼接以及明亮的场所做数字广告展示等。

从不同的信号源,列入通过个人电脑、摄像机、蓝光播放器等设备播放清晰锐利的影像画面时,投影仪凭借其高亮度的输出,而不需要降低室内光线照明,可以让观众在舒适的环境下观看使用。

多通道环幕(立体)投影系统是指融合多台投影机组合而成的多通道大屏幕展示系统,能够实现大屏幕环形无缝拼接。

它比普通的标准投影系统具备更大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率,以及更具冲击力和沉浸感的视觉效果。

这需要通过多通道非重叠的图像输入及输出,产生图像之间的重叠区域、边缘融合以及几何校正等功能来实现。

因此为使影像效果一致,投影机最好选择规格相同的。

大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率,以及更具冲击力和沉浸感的视觉效果。

可应用于各类博物馆、科技馆、文化馆、规划馆、百年古镇历史名街、名胜古迹、历史景点、名山大川及各种大型展厅等。

南京投石一直致力于向客户提供完善优质的售后服务,多次举行培训活动,就是为了促使每一位工作人员全面细致地掌握专业知识,提高业务素养,培养一大批训练有素、责任心强、经验丰富的服务人员,进一步提高客户的满意度,提升投石在用户心中的认同度。

弧形矫正简易说明

弧形矫正简易说明
2、点击设置选项,在弹出的对话框里设置好中心点,垂 直坐标的X 直坐标的X offset, Y offset。最后选定输出板卡序号。 offset。最后选定输出板卡序号。
具体的调整方法具体的调整方法-software use3
以下代表电脑键盘上的数字及字母,可以通过全键盘操用进行单个板卡的曲面及梯 形矫正 1-lefttopx (输出图像左上角水平位置) 2-lefttopy (输出图像左上角垂直位置) 3-leftbottomx (输出图像左下角水平位置) 4-leftbottomy (输出图像左下角垂直位置) 5-rightbottomx (输出图像右下角水平位置) 6-rightbottomy (输出图像右下角垂直位置) 7-righttopx (输出图像右上角水平位置) 8-righttopy (输出图像右上角垂直位置) 9-gain(然后按h和 v 键可以改变调整水平gain弧形,垂直gain弧形) gain(然后按h 可以改变调整水平gain弧形,垂直gain弧形) 0-offset(hvxy4个按键可以切换水平垂直x y坐标) offset(hvxy4个按键可以切换水平垂直x 方向键 上 -相应的调节项加 方向键 下 -相应的调节项减 PgUp,PgDn改变keystone调整的步长(0 15),即梯形变化速率。 PgUp,PgDn改变keystone调整的步长(0~15),即梯形变化速率。 方向键 左 -右 改变gain的调整步长(0~255) ,每按一下加减1,o和 p 改变gain的调整 改变gain的调整步长(0 255) ,每按一下加减1 改变gain的调整 步长 快速加减16,即弧形变化的速率。 快速加减16,即弧形变化的速率。
上面两幅图片显示都是参考点在中心位置 的,参考点可以应该选择在投影区域几乎 没有变形的区域( 没有变形的区域(也就是说如果投影机的光要做到

小型弧幕观影厅策划

小型弧幕观影厅策划

小型三通道弧幕影院策划及设计随着科技的不断发展,可视化技术的日新月异,大屏幕投影系统在展馆展、规划馆、科技馆、博物馆、展示厅、各种休闲场所等行业得到普遍应用,采用多台投影机组合拼接而成的多幕、环形幕展示系统,气势更加恢弘、震撼,展示演播效果更具冲击力。

环幕作为被业界公认的体验式环境,根据环境及实际需求,可分为120、180、360度不同的弧形。

具有极强的体验感和沉浸感。

一、影院建筑设计的基本条件:1、影院的选址:考虑周边基本电影观众的人数、文化层次、交通条件、消费水平、商业环境的拉动等。

2、影院的规模:可根据基本观影人数、影院的建筑面积、所在的楼层高度、消防条件的要求以及经济效益、运营费用等来设计影院的规模、影厅的数量和大小。

3、影院的设置:一般设置在建筑的一至三层。

四层以上或地下建设的影厅,其规模应符合消防规范,保证观众安全疏散要求。

二、影院工艺设计要求:1、电影厅设计的几何尺寸:观众厅的长宽比例为2:1;最大面积≤300㎡。

最小面积应≥100㎡,座位数控制在30-100座(考虑视听效果和运营费用)。

2、电影厅的大小设置:根据观众厅的面积、容积和座位数、可分为中厅100㎡以上,80座---150座;小厅100㎡以下,80座以下。

电影厅的容积可根据银幕和视点的设置计算厅的净高,取6~10立方/座。

3、电影银幕的设置:根据星级影院的评定要求,最小电影厅的银幕应≥8M,中厅银幕应≥10M;4、影院的建筑高度:设有中厅的影院内部净高度≥8M;设有小厅的影院内部净高度≥6.5M;5、影院内观众的进、出场应顺畅,便于管理,应避免人流交叉和拥挤,二层以上的中型影城进场应设有电梯或扶梯;观众疏散楼梯的位置数量和出口的宽度应符合消防要求。

6、影院大堂的设置应在建筑的主入口附近,面积计算符合总座席X0.5㎡。

设置前台、休息厅、吸烟室、监控室和存衣处等功能设施。

7、洗手间距观众入口<50m,应分层设置。

洗手间的设计;每100座设置一个洗手池。

弧形舞美方案设计理念说明

弧形舞美方案设计理念说明

弧形舞美方案设计理念说明
舞美设计是舞台艺术中不可或缺的一部分,它能够通过舞台布景、灯光、音响
等元素,为观众呈现出一个完美的视听效果。

在舞美设计中,弧形设计理念是一种非常具有创意和艺术感的设计风格,它能够为舞台呈现出独特的韵味和氛围。

弧形设计理念强调的是曲线的美感和流动的动感。

在舞美设计中,可以通过弧
形的舞台布景、弧形的灯光设计、以及弧形的音响效果,来营造出一种柔美而又动感的氛围。

弧形设计不仅能够为舞台增添一种独特的美感,同时也能够为表演带来更加丰富的表现力和情感。

在弧形舞美方案设计中,设计师需要充分考虑舞台的整体布局和结构,以及观
众的视觉体验。

通过精心设计和布置,可以让弧形的舞台布景在不同角度和距离下呈现出不同的美感,让观众能够在不同的位置都能够感受到弧形设计所带来的魅力。

此外,弧形设计理念也可以通过灯光和音响的设计来进一步加强舞台的视听效果。

灯光可以通过弧形的光线投射和变化,来营造出不同的氛围和情感,让舞台更加生动和具有表现力。

音响效果也可以通过弧形的声音扩散和回音效果,来增强舞台的音乐和声音的魅力,让观众能够更加沉浸在表演中。

总的来说,弧形舞美方案设计理念是一种非常具有创意和艺术感的设计风格,
它能够为舞台呈现出独特的韵味和氛围,让观众能够在视听上得到更加丰富的体验。

希望未来在舞美设计中能够更多地运用弧形设计理念,为观众呈现出更加美妙的舞台艺术。

大型弧幕投影融合方案

大型弧幕投影融合方案

2×4 大屏幕边缘融合显示系统——技术方案
第 2页
投影大屏幕显示方案
第一章 项目分析及产品选用
1、方案一:2x4 弧幕拼接
1.1 系统分析
此 项 目 的 环 幕 投 影 系 统 由 8 台 高 分 辨 率 DLP 投 影 机 ( 单 台 机 器 分 辨 率 1920*1200)、 边缘融合控制系统及相关外围设备正投融合专用屏幕组成。整套系 统通过集中控制系统来实现平面无缝大屏幕可视化信息管理,要求具备:高品质 全屏无缝视频显示;支持 Windows 下所有应用文件的播放;外接多路电脑及视 频信号在大屏幕显示窗口的任意布局;远程控制大屏显示窗口的实时动态的“开 窗” 、 “缩放” 、 “漫游” 、 “拖拽” 、 “拉伸” “叠加”控制;预设大屏幕显示内容布 局并随时调用场景、控制大屏显示图像窗口等功能,各应用功能之间相互通讯、 相互配合、相互控制,共同组成一套功能强大、使用方便、技术先进的现代化集 中控制显示系统,并预留中控系统对接接口。 采用一整块正投屏幕: 融合幕的尺寸:20m×7m 正投距离:7m 单台投影机正投的图象尺寸:6.16(m)×3.85(m) ,横向融合带比例 为 22%,纵向融合带比例为 16%; 全屏分辨率达为: 6400x2200 同一局域网内电脑网络控制大屏幕实时动态的“开窗” 、 “漫游” 、 “拖 拽” 、 “拉伸” 、 “缩放” 、 “叠加”操作; 整套系统能够很好实现各种高清信号的整屏及窗口显示,还可以实现 开窗口、缩放、移动、漫游、叠加等功能。 大屏幕可以任意布局开窗,布局方式可以记忆存储,并随时方便的调 用。 支持在同一局域网内的电脑终端画面进行网格采集功能,同一局域网
1.3 系统概述
1、采用 8 台 P 高分辨率 DLP 投影机,投影机按 2x4 的方式排列,单台投 影机的物理分辨率为 1920×1200,投影机亮度为 20000 流明。适用于现 在和将来的各种信号的显示及苛刻的亮度要求。 2、边缘融合投影画面叠加部分为纵向和横向,纵向叠加为单台投影纵向的 15%,横向叠加部分为横向的 22%。 3、该边缘融合服务器选用中衡润泽高端定制机型,有效的提高高清信号的 处理速度。系统将整个 20m×7m 的投影屏幕作为一个完整的逻辑虚拟屏 幕,屏幕的水平分辨率为 6400 像素,垂直分辨率为 2200 像素,同时还 可以以窗口方式显示各种外部的高清视频和高清计算机信号。

弧形隐框玻璃幕墙施工组织设计

弧形隐框玻璃幕墙施工组织设计

弧形隐框玻璃幕墙施工方案工程名称:·五洲国际一期A展馆幕墙工程弧形隐框玻璃幕墙建设单位:中南房地产开发XX编制单位:嘉联华建筑工程XX编制人:审核人:审批人:编制日期:2016年3月4日目录一、工程概况二、工程总体指导思想三、玻璃弧形隐框玻璃幕墙制作与现场施工说明(一)玻璃弧形隐框玻璃幕墙制作准备及设备(二)玻璃弧形隐框玻璃幕墙生产制作流程(三)工程现场施工整体步骤四、施工各阶段工作容及管理方法(一)进场前的施工准备工作(二)进场后项目管理班子重用工作(三)完工后善后工作(四)质量保证措施、安全保障措施五、防雨水渗漏的措施一、工程概况:工程名称:·五洲国际一期A展馆幕墙工程圆弧弧形隐框玻璃幕墙工程量:770㎡总包方:中国建筑第八工程局施工方:嘉联华建筑工程XX二、工程总体指导思想为按期保质保量的完成此项目工程,我公司将积极配合业主及总包方,严格履行分包合同,按照工程设计要求,严格执行行业标准JGJ/T139-2001《玻璃幕墙工程质量检验标准》及相关规、规程的要求,加强现场施工组织管理,保证工程进度、质量、安全等各方面工作的全面完成和提高。

为此公司将派出富有多年施工管理经验和实力的项目管理人员,精心安排,并组织高水平、高素质的施工队伍,精心施工,充分发挥我公司在技术、设备及管理上的优势,安全生产,文明施工,树形象、建精品。

三、玻璃弧形隐框玻璃幕墙制作及现场施工说明(一)玻璃弧形隐框玻璃幕墙的制作准备a、施工方在玻璃采采顶制作前,应会同总包方对照玻璃采光项设计图对施工现场进行考察和核实,并按要求绘制玻璃弧形隐框玻璃幕墙基本节点图和安装节点图,如需要则按实际情况提交二次设计方案,报经设计单位同意签字后,方可制作施工。

b材料采购与检验应按规定进行。

弧形隐框玻璃幕墙所采用的钢材、玻璃、密封胶及其他原辅材料应符合有关或行业标准的要求,供货厂家应提供合格、有效的出厂合格证及性能检测报告。

120度弧幕影院方案解析

120度弧幕影院方案解析

120弧幕立体影院方案120 度弧幕立体影院系统主要由120度环幕银幕、放映系统、多组投影同步控制系统、无缝拼接技术和曲面处理系统、系统播放和集成控制系统组成。

我公司自主研制生产的120 度弧幕立体影院系统,提供120度无拼缝的全视野显影,使观众仿佛置身其中,以观众所在位置为镜头摄像位置,提供120度的全景完整画面,所以无论观众选择何种观看视角,均可清晰的观看相应视角的完整景象。

客户可以根据自己的需要播放环幕实拍电影、环幕动画影片、多媒体演示、VR视景等。

根据场馆的场地条件,120 度弧幕立体影院系统采用国际上广泛使用的多投影机同步放映方式,放映时由4台Sanyo 5100投影机同步进行影片的播放,并且通过我公司研制的软件影像无缝拼接技术进行影像的拼接,使得多画面的图像看起来宛如一个完整的画面。

由4幅电影画面组成的120度环幕电影,配合多路立体声,使观众如身临其境,感受到丰富的艺术效果。

参考效果图座椅照片:1.设计概述本提案采用多通道同步投影显示技术,构建了一个覆盖全方向视野的环形剧场,观众面对巨型投影幕,可充分沉浸在巨幅影片的感染力中。

1.1设计依据:大屏幕投影显示系统的设计依据包括:大屏幕投影立体显示系统要求;大屏幕投影显示系统相关标准。

1.2设计原则为最终使用户满意,大屏幕投影显示系统应遵循如下设计原则:✧实用性系统能满足各种现实和潜在的需求,且达到满意的效果。

✧可靠性系统能提供长时间的连续运行,且稳定可靠。

✧先进性系统的功能和性能达到同档次显示系统的先进水平。

✧经济性在满足需求的情况下,使系统建设和使用投入的成本尽量小。

✧方便性系统的调整、使用简单易行,用户操作界面友好,操作过程简捷,经短时培训即可操作使用。

✧灵活性系统具有灵活的再配置能力,可根据需要随时替换部分设备而无需更换其它设备;可根据需求的变化随时对系统进行扩充而不浪费原有资源。

1.3系统流程图2. 系统说明2.1投影显示系统2.1.1投影系统采用投影机从正向投射图像。

弧幕施工组织方案

弧幕施工组织方案

技术施工方案120°弧幕影院技术说明:1.1 应用背景介绍本系统通过多通道的投影画面拼接显示,形成高度沉浸体验与视觉冲击力的视听体验环境。

可播放多通道的视频影像节目和三维虚拟现实程序,适用于展览类场所的相关主题影像内容体验。

三通道投影图像融合工程针对高分辨率、大视场、多曲面应用环境,形成了集PC集群、投影工程、图像拼接、图像融合等技术一体化工程,服务于训练中心、指控中心、会议、影院等应用场所。

1.2 数字图像融合数字图像融合(Digital Image Fusion)是以图像为主要研究内容的数据融合技术,是把多个不同模式的图像传感器获得的同一场景的多幅图像或同一传感器在不同时刻获得的同一场景的多幅图像合成为一幅图像的过程。

数字图像融合是图像分析的一项重要技术,该技术在数字地图拼接、全景图、虚拟现实、科学可视化、指控中心、大屏演示、数字影院等领域有着重要应用。

五通道数字图像融合:对于高质量、高要求、高分辨率的图像图形信号实现投影画面的真正无缝拼接,形成一个3072*768分辨率的巨型无缝拼接画面,并能对图像进行几何校正、自动色彩校正、边缘融合处理,形成无缝连续、亮度和色彩均匀的整体画面;有利于对大幅图形图像(如1920*1080高分辨率的视频信号、宽幅3072*768高分辨率电子地图信号、巨型三维一体化视景信号)的显示;也有利于对显示投影机之间误差(如亮度、色度、色温、几何失真等)的弥补,将其之间的误差调整到一致,使整个显示大屏显示出一体化、无缝、无色彩差异的巨幅图像画面,可以任意开窗口,任意对某个视窗进行放大缩小。

信号源可以是多路计算机VGA/DVI、AV等信号等,可以有PC集群提供,也可以由多屏卡、拼接器、VGA矩阵或AV矩阵提供。

1.3 边缘融合技术由于投影机的工作原理,使其无法实现像素精确定位,同时由于投影显示区域的非规则问题,无缝的图像多通道投影系统在组建中一直存在如下问题(见图1.3.1):◆ 如果投影幕不是平面幕、或投影机的投影方向不正确,将导致在幕上的图像变形;◆ 多通道间的图像的拼接产生的白色亮带或黑缝;◆ 另外各个投影机的投影亮度色彩等参数不一定一致;◆ 图像分辨率通常较大(图像清晰的需要),图像信号源同步与切割问题;◆ 多通道图像融合带的产生与调整问题;1.3.1 多通道投影光路显示效果为了解决这些问题,必须进行数字图像融合,对各通道的输出图像进行非线性几何校正,边缘融合以及颜色校准,以下是双通道投影系统的几种拼接效果对比:硬边(简单拼接)简单重叠(亮条)软边(边缘融合)●硬边:即两台投影仪的边沿对齐,无重叠部分。

弧幕投影系统、环幕投影、L型折幕三种沉浸式投影简介

弧幕投影系统、环幕投影、L型折幕三种沉浸式投影简介

弧幕投影系统、环幕投影、L型折幕三种沉浸式投影简介
沉浸式投影是投影的一种形式,也是一个大概的概念。

常见的沉浸式投影主要包括弧幕投影系统、环幕投影、L型折幕投影等,下面简单介绍一下这三种沉浸式的投影:
一、弧幕投影系统
弧幕影院是一种通过投影融合技术无缝拼接超大投影图像的弧屏影院,任何弧度都可以定制。

是多功能投影和图像边缘融合的结合,它将几幅画面融合成一个超大高清画面代码。

我们可以根据现场的具体情况进行个性化的设计和建设,创造出身临其境、震撼人心的弧形屏幕影院效果。

弧幕投影系统的特点:
1.视觉冲击
清晰而酷的图片给游客带来身临其境的视觉体验,加上立体声效果,与其他影院相比,可以带来强烈的视觉冲击。

2、个性化定制
弧幕影院的弧形屏幕根据现场环境和客户的具体需求而定,因此弧形屏幕的尺寸和弧度可以单独定制。

3.强烈的立体感
弧形屏幕影院可以呈现无缝的360度图像效果,让现场观众感受到立体视觉效果。

4.灵活性
弧形屏幕电影可以支持多种来源,并且使用非常灵活。

二、环幕投影
多媒体互动投影主要以环形、弧形或曲面作为投影屏幕,围绕在环形屏幕中心的观众周围。

环形屏幕呈现超大画面,完全满足观众的视觉需求。

此外,环绕立体声效果与电影内容相结合,带来身临其境的美妙视听盛宴。

三、L形折幕投影
通常它由两个屏幕组成,或者直接借助墙壁和地板,通过两个投影仪和投影融合技术创建一幅无缝完整的画面。

L形折叠屏幕投影无需借助设备即可体验三维图像,具有更身临其境的体验。

弧幕影院

弧幕影院

弧幕影院产品编号:HTCK—CSCM系列产品名称:弧幕影院多通道弧幕系统多通道融合系统大屏幕投影系统120°弧幕影院180度弧幕产品规格:双通道、三通道四通道六通道、八通道立体双通道被动立体三通道等不同尺寸核心设备:投影设备中控设备播放系统音响系统边缘融合单片机原理曲面校正应用方向:大型展会、城市规划馆、科技馆、博物馆、数字展厅大型企业成果展厅、城市规划、政府展厅、城市规划馆、博物馆设计、科技馆设计、地产售楼中心设计、招商中心布展、陈列馆布展;展览馆设计、展览馆布展比弧幕影院更加宏伟大气的球幕影院让观赏者全方位地沉浸其中,震撼性的观赏效果更胜一筹。

这种特殊的影院常用于天文馆、科技馆播放宇宙科普片。

由于科技的不断进步,球幕影院“飞入寻常百姓家”,开始进入普通科普和游乐场所,为更多的观众服务。

球幕影院是一座具有球幕电影和天象演示双重功能的、集教育与娱乐为一体的、新颖的影视场所。

球幕直径23米,倾斜度为30度,倾斜式银幕能使观众具有飘浮在空中之感觉。

球幕影院放映设备采用当今世界上技术含量最高、画格最大的70毫米15齿孔IMAX单机放映系统,它使用的70毫米15齿孔胶片画格是普通35毫米胶片的10倍,它独特的“波形环状”输片设计,把每一个画格牢牢地吸附在片门之上,使画面清晰稳定。

放映时,放映机由升降机上升到影院中央放映窗口,映像通过165度的鱼眼镜头将70毫米的影片放映到倾斜的球形银幕上,画面清晰稳定,复盖银幕达85%以上,使观众四周及仰卧之间,皆为画面所包容,恍如投身其中。

当观众目不暇接之际,影院内6+1声道的音响系统,通过十几组扬声器同时播出配乐和特殊音响,给观众带来视觉和听觉上享受。

球幕影院天像节目演示是采用目前世界上比较先进的数码天象仪系统,“静坐一室,傲游太空”是天象演示的具体写照。

天象仪演示的星空逼真准确,并能模拟在地球上、太阳系中任何地方、任何时候所看到的星空和星空运动。

许多罕见的天文现象,如日食、月食、彗星、流星雨等现象都能在球幕影院内再现和预测。

半弧形电视背景墙施工方案

半弧形电视背景墙施工方案

半弧形电视背景墙施工方案一、结构搭建设计图纸确认:根据设计图纸确定背景墙的半弧形结构,标明中心点、弧线的起点和终点。

基础墙面处理:确保施工墙面平整、无油污、无粉尘,如有不平整处需用石膏板找平。

搭建支撑结构:根据设计图纸,在墙面上固定木龙骨或钢架,形成半弧形结构的基础支撑。

二、材料选择背景板材料:常用材料有木板、石材、玻璃等,需根据设计要求选择合适的材料。

装饰面材料:如壁纸、木饰面、大理石等,应与背景板材料相协调。

辅材:如专用胶水、钉子、螺丝等,确保材料质量,以保证施工质量和安全。

三、拼接处理背景板拼接:确保每块背景板拼接处平整、无缝,可采用专用胶水或钉子固定。

装饰面拼接:根据材料特性选择合适的拼接方式,确保整体美观。

四、涂装施工底漆处理:涂刷底漆前,确保墙面干燥、无油污,涂刷均匀。

面漆施工:选择适合的涂料,按照说明书进行涂装,确保涂层均匀、无气泡。

五、固定方式选择电视固定:可采用挂墙支架或嵌入式安装方式,确保电视稳固、安全。

背景墙固定:根据背景墙材料和结构,选择合适的固定方式,如螺丝固定、粘贴固定等。

六、注意事项施工安全:施工过程中需佩戴防护用品,确保工人安全。

材料保护:妥善保管材料,避免损坏和浪费。

施工现场管理:保持现场整洁,及时清理废弃物。

七、施工验收质量检查:对施工完成的背景墙进行全面检查,确保无裂缝、无脱落等现象。

功能测试:测试电视安装是否稳固,背景墙是否影响电视使用功能。

验收记录:对验收过程中发现的问题进行记录,并及时整改。

通过以上七个方面的施工方案,可确保半弧形电视背景墙的施工质量和安全。

在施工过程中,需严格按照方案进行操作,确保每个步骤都得到有效执行。

同时,注意与设计师、业主等沟通,确保施工结果符合设计要求。

4D动感多媒体厅(150度弧幕)一体化工程招标内容和范围

4D动感多媒体厅(150度弧幕)一体化工程招标内容和范围

4D动感多媒体厅(150度弧幕)一体化工程招标内容和范围(一)本次招标共有1个展项:4D动感多媒体厅(150度弧幕)一体化工程,包括所有的软硬件(含播放影片制作、设备安装调试及4D动感多媒体厅室内装修),1分钟的影片样片及类似已完工程10分钟影片一部。

(二)各展项的要求4D动感多媒体厅(150度弧幕)1、展项名称:4D动感多媒体厅(150度弧幕)一体化工程,包括所有的软硬件(含播放影片制作、设备安装调试及4D动感多媒体厅室内装修),1分钟的影片样片及类似已完工程10分钟影片一部。

2、展示内容1.展示的目的通过150度三维动画实景仿真投影系统,结合互动模型船及风雨雷电等装置,以五水共导(江河湖海溪)、生态城市为核心,实现西湖泛舟,西溪漫步、钱江弄潮虚拟漫游,重点突出杭州的山水文化。

2. 展示效果杭州素有人间天堂之称,水乡之秀勾起多少人的江南之忆。

雨雾蒙蒙乘坐小舟荡漾山水间,一时间的四季变换,美景一时间尽收眼底得到参观者在这里就能感受到这一切。

3.展示的方式方法船型、三自由度液压平台、暂按8-10人座椅考虑,通过液压平台的空间六自由度运动体现游船的摇曳感并与画面严格匹配,设置3通道投影仪,投影在150度弧幕上,3通道投影幕通过边缘融合技术实现无缝拚接,沉浸式互动。

4、技术路线利用影视技术、三自由度液压控制技术,顺次不断地用投影机播放视频节目。

5、技术要求1)设计要求A.主体设计a造型设计:游艇造型b结构设计:结构合理,运行安全,经久耐用,维修方便。

c色彩设计:与真实环境带给人们的颜色感觉相似;并由展示深化设计单位统一协调。

B.节目要求:高清画面质量,画面采用无缝拼接技术。

整个影视表演长度为10分钟多媒体片,3分钟更新维护。

C.控制设计:要求影院有独立控制系统,能分别独立运行控制影院节目的播放。

2)硬件要求a主要硬件:主要设备采用中高端品牌,边缘融合及曲面校正采用最新硬件融合与校正技术。

b控制系统:整个展项所有播放操作需事先无线操控功能,实现简单的影片播放暂停等功能,实现复杂的系统定时关闭和开启功能c播放系统:播放系统需采用国际知名品牌图形工作站集群,每一个图形节点采用高性能CPU,不小于250G硬盘,专业3D独立显卡(Nvidia FX4600同级别或者以上),显存不少于512M,需带硬件帧同步功能,4G内存。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弧幕设计说明
弧幕方案设计考虑因素:空间尺寸,目标观众,观看方式,影片格式(兼容性)
弧幕基本参数:弦长,弧度,弧长,幕高,投影机数量,投影机位置,投影镜头参数
空间尺寸。

决定弧幕可以实现的实际大小。

一般取影厅矩形空间的长边或短边作为弧幕的弦长(宽度),弧幕的高度只能在层高范围内。

目标观众,观看方式。

需要容纳多少观众适合,观赏模式是站立或坐。

关系到幕的设计是否合理,幕的弧度,高度,距离地面高度,投影光路是否遮挡。

弧度设计。

综合考虑以下因素
弧度大小
视觉包容感,沉浸感强弱
影院空间利用率小大
可播放影片兼容型需要定制,弧形矫正处理满足屏幕比例即可
非中心观赏点的画面变形大小
一般以100或120度作为分界,大于此弧度的影院必须定制影片,大于180度不能实现立体模式。

投影机数量(投影通道)的确定。

由弧度,单位面积投影亮度,单位面积投影像素精度综合确定。

单台投影覆盖的弧度范围不超过60度。

融合区。

相邻投影的画面叠合区,为单台投影显示宽度的20-50%,200像素
投影机选型
对于拼接系统而言,为保证颜色参数的一致性,尽量挑选同一生产批次的机器并预先挑选对比。

亮度(流明)
一般室内光照环境下,以单台投影的投射面积计算,
小于 200寸(4m乘3m) 4000流明
大于200寸和小于250寸(5m乘3.75m) 5500流明
大于250寸和小于300寸(6m乘4.5m) 6500流明
7米宽画面以上 10000流明
纯黑影院环境下可依次降低一档
对比度越高机型在黑色调画面下才能取得良好融合效果。

DLP优于LCD机型
工程机优于普通多媒体机
项目实施
投影幕制作
尺寸12米*3.9米
装饰工艺制作的硬幕
轻钢龙骨结构,石膏板基础,(泰山石膏板)腻子钊平,(美居腻子粉)表面乳胶漆(芬兰芬琳乳胶漆)。

主龙骨每隔45厘米一根辅龙骨每隔60厘米一根 12米弧长26根主龙骨 3.9米层高6根辅龙骨
电源要求
总接入电源应在5千瓦以上220伏。

电箱针对投影机、计算机、音响、照明用电、其他设备用电、空调及消防用电、故障照明用电应相对独立;必须有独立的供电开关。

电箱地线必须按标准实接,不得不接。

电箱位置最好处于放映室(控制室)。

通风要求(默认厅内已有中央空调及通风口)
大厅应设空气调节和机械通风。

空调可以参考以下参数设计:
参数名称夏季冬季
干球温度(oC)20~2814~18
相对湿度(%)55~7020~70
平均风速(m/s)0.3~0.70.2~0.4
厅内新风要求:
每人每小时新风量不小于15m3,大厅内换气次数不小于15次每小时。

空调和通风系统的制作材料必须为非燃材料,且外露部分须为亚光深色材料。

空调和通风系统必须有消声措施,允许噪音为不超过35dB。

室内温度应保持恒温。

空调的出风口不要正对屏幕、投影机和机房,否则容易在设备上凝聚水珠而损坏设备。

投影机附近应有足够的换风口。

控制室要求通风量不小于600m3/h;
控制室应设空气调节和机械通风。

空调可以参考以下参数设计:
参数名称夏季冬季
干球温度(oC)18~2614~20
相对湿度(%)55~7020~70
新风要求:大厅内换气次数不小于10次每小时。

空调和通风系统的制作材料必须为阻燃材料。

空调和通风系统必须有消声措施,允许噪音为不超过35dB。

控制室内的空气应保持洁净。

消防要求
在投影机附近尽量避免带有感热的喷淋头及烟感器。

厅内材料耐火等级不低于二级。

照明及其控制系统要求
为有效控制光干扰,保证影院的观看效果,影院的观众厅和放映机房应采用人工采光。

预演厅根据效果要求,可采用人工采光或人工、自然采光相结合方式。

其他空间采光方式可按现场实际情况确定。

影院各房间的照度按从下表中选取。

房间照度推荐表
序号房间名称推荐照度(单位lx)备注
1观众厅30~50检修时照度为120~150lx 3放映室20~50非放映时为90~150lx 观众厅灯光应使用分档调节。

银幕后面的音像处及观众厅内的其他设备位置应有照明灯。

声学要求
为达到良好的影响效果,观众厅的体型和装饰材料应避免反射声能的集中,且单座容积不小于3.5m3,也不宜大于5.5m3。

建筑构造及装饰要求
控制室
控制室内装饰后净空高度不应小于2.4m;
控制室建议做吊顶装饰,如高度不允许,天棚应做表面处理;
控制室墙面和天花以及所有装饰的罩面应光洁、不起尘;
地面应安装防静电地板;
控制室应设有至少一扇外开门,宽度不小于1m;
出口处应设置明显的指示灯;
如果控制室临近观众厅并具备监视观众厅的条件,应开设尺寸不小于1200×600mm的观察窗;如现场不具备该条件,建议安装监视器,以保证放映人员随时了解观众厅内的情况;
如控制室有朝向观众厅的窗户时,窗户应密封;窗户玻璃须使用高透射低反射玻璃。

隔声量不小于30dB。

控制室: 建筑面积不宜小于2㎡,且窄边不小于1m;建筑净空高度不小于2.5m。

图纸。

相关文档
最新文档
