双偏心软密封蝶阀技术说明
双偏心蝶阀的结构特征与密封原理
双偏心蝶阀的结构特征与密封原理1.结构特征：(1)阀体：阀体是蝶阀的主体部分，通常由铸铁、球墨铸铁、碳钢等材料制成。
阀体上有进口和出口管道接口，用于控制流体的进出。
(2)阀盘：阀盘是蝶阀的关键部分，负责打开和关闭流体的通道。
它通常由镍铝青铜、不锈钢等耐腐蚀材料制成。
阀盘的形状呈凸面形，可以嵌入阀座，与之形成密封。
(3)阀杆：阀杆是与阀盘连接的部件，可以传递操作力到阀盘上，控制阀门的开启和关闭。
通常由碳钢等材料制成。
(4)阀座：阀座是与阀盘接触的部分，由耐磨、耐腐蚀材料制成，如聚四氟乙烯、聚苯乙烯等。
它具有一个或多个密封面，可以与阀盘形成密封。
(5)操作装置：操作装置用于控制阀门的开启和关闭。
常见的操作装置包括手动手轮、电动执行器和气动执行器。
2.密封原理：(1)双偏心接触：双偏心蝶阀的阀盘具有两个偏心位置，确保其在关闭状态下与阀座的密封面产生接触。
这种双偏心接触设计可以减少密封面的磨损，并且能够承受较高的工作压力。
(2)紧密接触：阀盘与阀座之间形成紧密的接触，以防止流体的泄漏。
阀座一般使用耐磨、耐腐蚀的材料制成，以保证其刚性和密封性能。
(3)多层密封：双偏心蝶阀通常采用多层密封设计，即在阀盘及阀座之间设置多个密封环。
这种设计可以增加密封性能，确保流体的零泄漏。
(4)适用于高温高压：双偏心蝶阀适用于高温高压环境下的密封，具有耐磨、耐腐蚀和耐高温的特点。
它可以保证流体在高温高压下的正常运行，并且能够提供可靠的密封性能。
总之，双偏心蝶阀具有特殊的结构和密封原理，具有较高的密封性能和抗压能力。
它被广泛应用于各种工业领域的管道系统中，如化工、石油、制药、电力等。
双偏心软密封蝶阀
双偏心软密封蝶阀使用说明书浙江欧尼特阀门有限公司产品概述电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。
流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。
电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
主要特点1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
主要技术参数阀体阀内件执行机构主要零件材料主要性能参数执行标准1.设计、制造按GB12238-2008的规定2.法兰按GB/T9112-9124-2000（钢制法兰）、GB 17241 (铸铁法兰)等标准的规定；3.结构长度按GB12221-2005的规定；4.产品的出厂检验及试验按GB/T13927-2008的规定。
密封原理双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X，其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心σ），双偏心的作用是为了蝶板密封面在启闭时能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力；当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态；正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，反向压力利用橡胶密封圈的自密封原理，从而达到良好的密封性能。
主要外形及连接尺寸安装、使用与保养注意事项1、产品在出厂前按标准（GB/T13927-92、JB/T9092-1999）的规定检验合格，执行装置调试完毕。
双偏心软密封蝶阀结构及原理

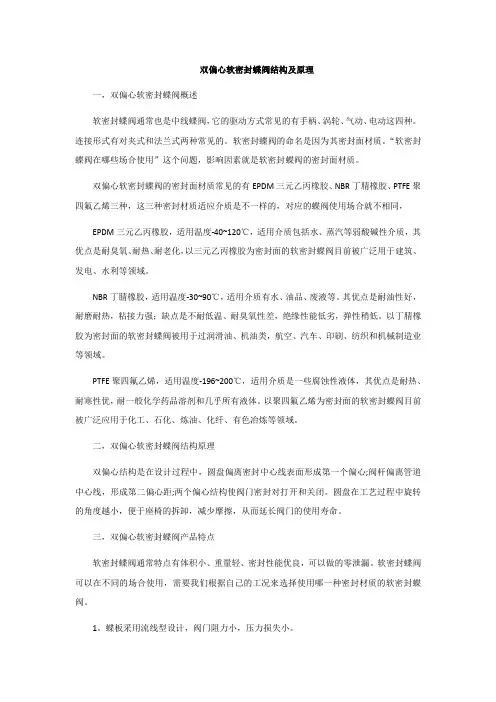

双偏心软密封蝶阀结构及原理一，双偏心软密封蝶阀概述软密封蝶阀通常也是中线蝶阀，它的驱动方式常见的有手柄、涡轮、气动、电动这四种。
连接形式有对夹式和法兰式两种常见的。
软密封蝶阀的命名是因为其密封面材质。
“软密封蝶阀在哪些场合使用”这个问题，影响因素就是软密封蝶阀的密封面材质。
双偏心软密封蝶阀的密封面材质常见的有EPDM三元乙丙橡胶、NBR丁腈橡胶、PTFE聚四氟乙烯三种，这三种密封材质适应介质是不一样的，对应的蝶阀使用场合就不相同，EPDM三元乙丙橡胶，适用温度-40~120℃，适用介质包括水、蒸汽等弱酸碱性介质，其优点是耐臭氧、耐热、耐老化，以三元乙丙橡胶为密封面的软密封蝶阀目前被广泛用于建筑、发电、水利等领域。
NBR丁腈橡胶，适用温度-30~90℃，适用介质有水、油品、废液等。
其优点是耐油性好，耐磨耐热，粘接力强；缺点是不耐低温、耐臭氧性差，绝缘性能低劣，弹性稍低。
以丁腈橡胶为密封面的软密封蝶阀被用于过润滑油、机油类，航空、汽车、印刷、纺织和机械制造业等领域。
PTFE聚四氟乙烯，适用温度-196~200℃，适用介质是一些腐蚀性液体，其优点是耐热、耐寒性优，耐一般化学药品溶剂和几乎所有液体。
以聚四氟乙烯为密封面的软密封蝶阀目前被广泛应用于化工、石化、炼油、化纤、有色冶炼等领域。
二，双偏心软密封蝶阀结构原理双偏心结构是在设计过程中，圆盘偏离密封中心线表面形成第一个偏心;阀杆偏离管道中心线，形成第二偏心距;两个偏心结构使阀门密封对打开和关闭。
圆盘在工艺过程中旋转的角度越小，便于座椅的拆卸，减少摩擦，从而延长阀门的使用寿命。
三，双偏心软密封蝶阀产品特点软密封蝶阀通常特点有体积小、重量轻、密封性能优良，可以做的零泄漏。
软密封蝶阀可以在不同的场合使用，需要我们根据自己的工况来选择使用哪一种密封材质的软密封蝶阀。
1。
蝶板采用流线型设计，阀门阻力小，压力损失小。
双偏心蝶阀
行业人士都知道，双偏心金属密封阀可以取得很好的节能效果，尤其是与煤气亚高速烧嘴、幕帘式烧嘴和其它燃烧器相配套应用在炉窑的空煤气管道上。
下面就由炉窑节能设备厂家为大家详细介绍下这款节能产品，帮助大家能够正确使用它。
一、双偏心金属密封阀主要结构和工作原理SJD型蝶阀主要由阀体、阀座、阀板、密封圈、密封护圈、密封垫、阀轴、锥形螺钉、轴承、止推轴承、密封填料箱、连接座，手轮和蜗轮减速箱等组成。
该阀的阀轴同垂直中心线有两个偏移位置，阀板在关闭过程中，整个密封圈同阀座持有间隙，直到最终关闭位置，密封圈密封座间隙消失，继而“塞紧”产生密合作用。
二、双偏心金属密封阀主要技术参数1.公称压力：0.1—0.6Mpa2.介质温度：常温—450℃3.公称通径：80—500mm4.适用介质：空气、煤气、蒸气、水、油三、双偏心金属密封阀订货须知1.用户所订阀门的使用压力、温度、通径和介质必须符合上述技术参数（不得超出），同时注明所需量大允许泄漏量（mm3/s）的等级。
2.如用户所订阀门的使用压力、温度、通径和介质（或某一参数）不在上述参数之内，我厂可代为设计、制造、并经用户来厂验收合格后发贷、不另收设计费。
芜湖市铭诚炉业设备有限公司专业从事工业炉窑及其附件生产型企业,目前已经形成二十个系列近百种工业炉窑配套产品，其中多项产品通过了省（部）级或市级鉴定，并获得了省（部）、市级科技进步奖、国家级新产品、全国优秀节能产品等荣誉称号。
公司主要产品有各种工业炉窑及其附件的设计、生产、安装、调试等；烟气炉；高炉煤气立卧式空煤气双预热炉；耐火预制块等等。
公司主要产品有:1、各种工业炉窑及其附件的设计、生产、安装、调试等；2、烟气炉；3、高炉煤气立卧式空煤气双预热炉；4、耐火预制块；5、烧结用各种燃气点火炉成套设备；6、系列煤气平焰烧嘴；7、烧结用系列幕帘式烧嘴；8、系列煤气亚高速烧嘴；9、常温、高温系列空气蝶阀；10、系列煤气低压涡流烧嘴；11、双偏心金属密封系列蝶阀；12、系列燃油烧嘴；13、空、煤气换热器；14、系列环缝涡流烧嘴；15、燃油气二用系列烧嘴。
双偏心软密封防火蝶阀设计

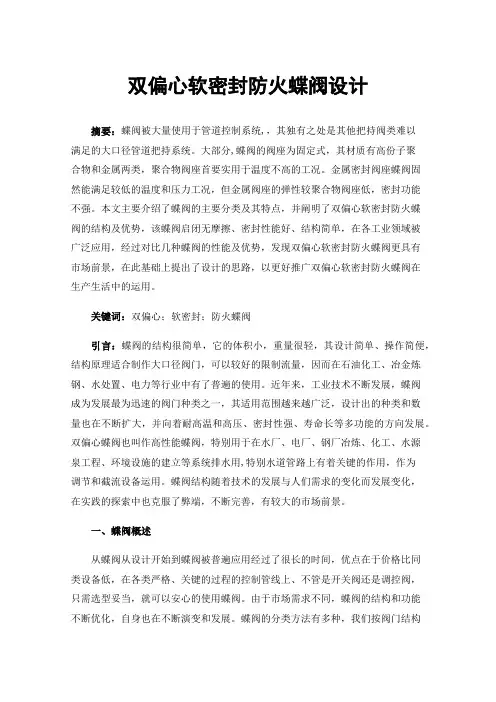

双偏心软密封防火蝶阀设计摘要：蝶阀被大量使用于管道控制系统,，其独有之处是其他把持阀类难以满足的大口径管道把持系统。
大部分,蝶阀的阀座为固定式，其材质有高份子聚合物和金属两类，聚合物阀座首要实用于温度不高的工况。
金属密封阀座蝶阀固然能满足较低的温度和压力工况，但金属阀座的弹性较聚合物阀座低，密封功能不强。
本文主要介绍了蝶阀的主要分类及其特点，并阐明了双偏心软密封防火蝶阀的结构及优势，该蝶阀启闭无摩擦、密封性能好、结构简单，在各工业领域被广泛应用，经过对比几种蝶阀的性能及优势，发现双偏心软密封防火蝶阀更具有市场前景，在此基础上提出了设计的思路，以更好推广双偏心软密封防火蝶阀在生产生活中的运用。
关键词：双偏心；软密封；防火蝶阀引言：蝶阀的结构很简单，它的体积小，重量很轻，其设计简单、操作简便，结构原理适合制作大口径阀门，可以较好的限制流量，因而在石油化工、冶金炼钢、水处置、电力等行业中有了普遍的使用。
近年来，工业技术不断发展，蝶阀成为发展最为迅速的阀门种类之一，其适用范围越来越广泛，设计出的种类和数量也在不断扩大，并向着耐高温和高压、密封性强、寿命长等多功能的方向发展。
双偏心蝶阀也叫作高性能蝶阀，特别用于在水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施的建立等系统排水用,特别水道管路上有着关键的作用，作为调节和截流设备运用。
蝶阀结构随着技术的发展与人们需求的变化而发展变化，在实践的探索中也克服了弊端，不断完善，有较大的市场前景。
一、蝶阀概述从蝶阀从设计开始到蝶阀被普遍应用经过了很长的时间，优点在于价格比同类设备低，在各类严格、关键的过程的控制管线上、不管是开关阀还是调控阀，只需选型妥当，就可以安心的使用蝶阀。
由于市场需求不同，蝶阀的结构和功能不断优化，自身也在不断演变和发展。
蝶阀的分类方法有多种，我们按阀门结构可分为中线密封蝶阀、单偏心蝶阀、双三偏心蝶阀和三偏心蝶阀；按密封构造可分为金属密封和衬橡胶或衬氟塑料的软密封，除此之外，金属密封可采用多层密封构造或弹性密封构造，以下是蝶阀的基本分类。
软密封蝶阀使用说明书及操作指南
软密封蝶阀使用说明书及操作指南软密封蝶阀使用说明书及操作指南1. 引言软密封蝶阀作为重要的管道设备，广泛应用于工业、建筑、化工、给排水等领域。
它具有结构简单、重量轻、密封性好、流阻小等特点，因此受到了广大用户的青睐。
本文将详细介绍软密封蝶阀的使用说明和操作指南，帮助用户更好地使用蝶阀，确保系统安全运行。
2. 确定安装位置和方向在安装软密封蝶阀之前，首先需要确定其安装位置和方向，以确保其正常运行和维护。
用户应根据管道布局和使用需求，选择合适的位置和方向进行安装。
同时，要确保蝶阀能够方便地进行操作和维护。
3. 安装过程3.1 准备工作在安装软密封蝶阀之前，首先要进行一些准备工作。
首先，检查蝶阀的外观，确保其没有损坏或异物阻塞；其次，准备好所需的安装工具，如扳手、螺丝刀等；最后，将管道系统排空，并清洁安装位置和管道接口。
3.2 安装步骤3.2.1 将软密封蝶阀放置在安装位置上，并根据实际需求调整其方向。
3.2.2 使用螺丝刀或扳手，将蝶阀与管道系统进行连接。
连接时要确保紧固螺丝均匀，避免出现漏气或松动现象。
3.2.3 完成连接后，检查蝶阀是否牢固，是否有松动现象。
如有松动，应即时进行调整和修复。
4. 操作指南4.1 开启与关闭软密封蝶阀的操作非常简单，只需将手轮或手柄按照箭头方向旋转，即可实现开启与关闭。
在操作过程中，要保持手轮或手柄的平稳、均匀旋转，避免过大的力量造成阀体损坏。
4.2 流量调节软密封蝶阀可实现流量的调节，通过旋转手轮或手柄来控制介质的流量大小。
用户在调节流量时，应根据实际需求逐步进行，避免过大的调节幅度造成系统不稳定或其他意外情况。
4.3 维护为了确保软密封蝶阀的正常运行和延长使用寿命，用户需要进行定期的维护工作。
常见的维护工作包括：定期检查阀体和密封零件的磨损情况，并及时更换；定期润滑手轮或手柄，确保操作的灵活性；定期清洁蝶阀表面和内部，清除其上的异物和污垢。
5. 观点和理解软密封蝶阀作为一种常见的管道设备，具有一定的优势和适用场景。
双偏心法兰蝶阀
三、结构特点
3、蝶板强度高，过流面积大，流阻小。 4、阀轴采用O型橡胶填料密封，介质压力越高其 密封性越好。填料磨损后可通过继续压紧填料压盖 得到补偿。 5、蝶板压圈加防退顶丝，防止松动产生密封泄 漏现象。 6、DN700及以上规格下半轴底部带轴承结构，防 止因阀体内阀杆重力大开启过程沉。
99
1 18 8
七、远大与铝都蝶阀对比
1 19 9Βιβλιοθήκη 大与铝都对比如下表2 20 0
2 21 1
综合以上对比，远大球铁偏心法兰蝶阀比铝都性价比高， 质量优、外观美，更能满足客户及市场需求。
2 2
谢谢
2 3
1 13 3
五、生产技术应用分析
五、 生产技术应用分析
1 14 4
五、生产技术应用分析 我司采用3维实体有限元分析技术保证开发双偏
心蝶阀产品强度性能。
1 15 5
五、生产技术应用分析
1 16 6
六、 外观
1 17 7
六、外观
1.整机标志清晰完整； 2.采用环保环氧树脂漆整机喷涂，颜色采用天蓝色，外观 优。
66
三、 结构特点
77
三、结构特点
1.本阀采用双偏心结构，具有越关越紧的密封功 能，密封性能可靠。
2.蝶板密封圈采用NBR/EPDM成的T型橡胶密封圈 用压板牢固地安装在蝶板上，使用一段时间，橡胶 密封圈磨损后，可通过螺钉的紧入和松出来调节橡 胶密封圈压弹量，使蝶阀继续密封无渗漏，延长使 用寿命。阀门安装后，在管道内（不必从管路上拆 下阀门）即可方便地调节或更换之。
球铁双偏心法兰 蜗动蝶阀
11
目录
一、产品介绍 二、作用原理 三、结构特点 四、材质 五、生产技术应用分析 六、外观 七、远大与铝都蝶阀对比
7.D343X-10
D343X-10、D343A X-16蜗轮传动双偏心软密封蝶阀使用说明DOUBLE ECCENTRIC SOFT SEALING WORM GEAR DRIVEN BUTTERFLY VALVE 一、用途和主要性能规范Usage and main function and specification1.本阀可用在非腐蚀性介质的管路和设备上作截流、接通和调节流量之用。
This valve has been used in the uncrorrsive agents it can ajust and cut off the fliud.2.主要性能规范Main function and specification二、结构和作用原理Structure and function principle1.本阀为蜗轮驱动法兰连接，执行GB/T12238标准双偏心蝶阀即阀杆旋转中心对阀体通径轴线和阀座密封面形成的偏心。
本阀由阀体、蝶板、阀杆、密封板、压圈等零件组成。
The vale is flange ends,according to the GB/T12238 standard, it is made up pf valve body,disc,stem,sealing cover and so on.2.靠旋转蜗轮头手轮，使阀杆旋转90°，带动蝶板旋转90°，从而实现开启或关闭。
由于该产品是双偏心结构，能在启闭过程中产生一种凸轮效应，降低了阀门开关扭矩，减少了阀座与蝶板间的磨损，延长了阀门的使用寿命。
We can carry out the opening and closing function of the valve by turning the handwheel, the disc whirl 90 degree, thereby, drive the stem whirl 90 degree. Because this is the double partiality structre, it can produce a cam result,it reduce the damage of the seat and the disc, also extend the life span of the valve..三、外型与主要零件材质Outline measurement and main parts materials1. 外型及连接尺寸Outline and connecting measurement2.主要零件材质Outline and connecting measurement四、保管、安装与使用中的注意事项The storage, installation and usage points for attention.1.本产品应放在干燥的仓库内，严禁露天存放。
双偏心软密封防火蝶阀设计
内，消除 了火灾后的安全隐患 ，也可用于介质工况相对 关键或恶 劣的场合 。
设蝶板密封面平均直径为Ｄ，阀杆径向偏心ａ ，作
偏心线沿中心线对称的辅助线 （ 虚线表 示） ，则 ：阴影 部分面积为２ 作 用在蝶板上的压强用ｐ ， 表示 ，则阴影 部
距ａ 阀门的力矩影 响较大 ， ａ 对 值过大 将导致 驱动力矩
和阀杆相关零件之间的配合间隙的设计非常的重要 ，另
一
、
前言
偏心距ｂ 保证蝶板与阀座密封面在３０ ６ 。的连续密 封，偏心距ａ 使得蝶板开启一定角度后与阀座分离，降 低了密封面之间的摩擦 ，提高了阀门的使用寿命。
对 于 软 密封 阀座 ，Ｐ Ｆ 材料 具 有 塑料 之 王 的美 Ｔ Ｅ 称 ，其 优 良的耐腐蚀和 自润滑性能 ，广泛 用于各类软密 封 阀座 ，因此防火 结构 的软 密封 阀座材料选 用Ｐ Ｆ ， Ｔ Ｅ 金属 阀座 材料选用不锈钢 ，密封 结构如 图２ 所示 。
维普资讯
曩 鸟碴 专 ６ 垦
。
辩麟蠢 爹 黪参
过大 ，阀杆扭转力不足以及蝶板的变形等负面因素增
加 ，偏心ａ 必须谨慎选择 。偏心距ａ 引起 的静压 力不平衡 力矩 计算如下 ：
前主要靠Ｐ Ｆ 阀座密封，满足气泡级零泄漏要求，当 ＴＥ 火灾发生时，软密封阀座被烧掉，金属密封圈与蝶板紧
替进Ｉ产品具有很好市场前景。 ： １
二 结构特点
双偏 Ｉ径向偏心ａ（ Ｌ￣ ， Ｐ 阀杆轴线与蝶板形心偏离）和
轴 向偏心６ （ 阀杆轴线与密封面的偏离 ），如图１ 。 所示
图２ 密封结 构
１防火 阀座 ２ 阀体 ３ 螺钉及垫片 ４ 压圈 ５ Ｐ Ｆ 阀座 ６ 蝶板 ． ． ． ． 阀座的紧密接 触 ，保证 密封 的可 靠性 ，这样 可以有效 降
软密封蝶阀使用说明书
软密封蝶阀使用说明书软密封蝶阀是一种需要使用说明书的阀门。
阀门的安装、使用、保养都需要遵循一定的步骤和规定以确保阀门的正常运行和使用寿命。
以下是软密封蝶阀使用说明书的详细内容：一、阀门的外观检查1.1检查阀门的外观是否有明显的凹陷、裂缝、变形等物理缺陷。
1.2检查阀门密封面是否有磨损、损坏、污染、腐蚀以及其它不良情况。
1.3检查阀门的传动机构是否灵活、准确、无卡滞现象。
二、安装前准备2.1检查阀门和管道的公称通径和压力等级是否相符。
2.2检查阀门和管道的连接方式和标准是否符合规范标准。
2.3清洗阀门孔道和内腔，以免进入杂物影响使用。
2.4检查阀门管道的清洁程度，如果存在杂物、异物等，必须清除。
三、阀门安装3.1软密封蝶阀连接管道采用法兰连接，法兰连接必须按照标准要求进行。
3.2安装阀门在管道中时必须使阀门密封面与荷载轴线平行，阀门法兰必须平面。
3.3软密封蝶阀应安装在水平管道上，不允许安装倾斜和倒立。
3.4安装阀门时必须严格遵守“先开后关”的原则，也就是在已经打开阀门的情况下再完成阀门的安装工作。
四、阀门操作4.1操作人员必须经过专业培训，了解阀门的操作方式，从而避免错误的操作。
4.2操作时必须按照正确的操作步骤进行，操作不当可能会导致阀门损坏或引起其它事故。
4.3操作阀门时应先检查管道系统是否存在超压、超温等情况，否则可能导致阀门承受超负荷的压力而损坏。
五、阀门保养5.1软密封蝶阀应定期进行维护保养，以确保其运行稳定、可靠。
5.2保养工作包括清洁阀门密封面表面、检查传动机构的质量和操作是否灵活。
5.3阀门密封面应采用硬质物料进行处理，同时定期进行润滑保养，以延长使用寿命。
软密封蝶阀是一种常见的管道阀门，它的使用维护都需要遵循一定的规定和标准。
阀门安装、使用、保养都需要严格按照说明书的要求进行，以确保其运行稳定、可靠。
在使用软密封蝶阀时必须注意操作技巧和安全注意事项，避免因疏忽大意导致意外损伤。
双偏心软密封蝶阀技术说明
阀杆
不锈钢2Cr13
2Cr13
说 明
其它要求详见机械设备的一般及特殊技术要求
设备型号：D341X-10Q
制造商：上海科科阀门
设备名称：手动蝶阀
数量：〔套〕1
设备位置：配水管线
工程
工艺技术参数
投标商相应参数
使用 介质
名称
清水
清水
主要成分
清水
清水
介质温度〔C〕
常温
W 80 c
性能 参数
此类修补举措同样适用于在管线上的阀门,当管线阀门完全关
闭时,通过流量表或压力表显示该阀门是内漏或不能维持整个管线 的压力平衡,设备维修人员可用上述方法进行修补.
三、优点：
1、阀门无须从管线上拆下来既可进行维修.
2、省时省力,整个修补过程仅15分钟即可完成,并且无须复杂、
笨重或专业性很强的工具.
3、性能很好,通过2次修补其密封能到达完全不泄露.
漏失率
0
0
结
构
结构形式
双偏心式
双偏心式
传动方式
蜗轮蜗杆
蜗轮蜗杆
安装方式
立式
立式
连接形式
法兰式
法飞
材
质
阀体
球墨铸铁〔QT450-10〕
QT450-10
阀板
球墨铸铁〔QT450-10〕
QT450-10
阀板密封圈
不锈钢0Cr18Ni9
0Cr18Ni9
阀体密封圈
己丙橡胶
NBR
上、下轴承
铝青铜
ZCuAl10Fe3
手动蝶阀技术说明
一、密封原理
用机械方法将橡胶阀座压入阀体, 使配有钢环的阀板处于关闭位置, 随 后将一种特殊的环氧树脂物注入体板注塑梢内.在注塑过程中,阀座相对阀 板移动,注入的环氧树脂使阀板与橡胶阀座在所有位置均匀配合,具密封副 的密封比压均相同,使阀门的密封到达最正确.这种独有的结构淘汰了一般的 阀座固定装置,预防了阀门内部机械连接的松动与腐蚀等现象.并且阀座可 很容易的调整和更换.如需在场地进行调整,可以从当地购置点购得廉价的 注塑工具,通过橡胶阀座重新注入环氧树脂.这种调整可在十几分钟内完成, 并没有苛刻的要求,也不需要特殊技能修补操作过程.阀门在实际工况使用 过程中,由于磨损或介质中含有锋利的杂质,橡胶阀座受到损坏或划伤,造 成橡胶阀座与阀板之间产生间隙,致使阀门产生泄露.此情况下无须紧张, 由于环氧树脂硬化后,不沾及金属或橡胶阀座面.所以可用机械方法简便的 修补.
蝶阀技术说明00
蝶阀技术说明00蝶阀技术说明蝶阀作为一种用来实现管路系统通断及流量控制的部件，可用于低压管道介质的开关控制，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。
软密封蝶阀性能特点、工作原理及结构特点：性能特点该产品应用于电力、冶金、炼油、石油、化工、制药、城建等行业管道上，主要作切断、调节、分配和改变介质流动方向用。
具有结构简单，体积较小，制造与维修方便，密封性能好，可双向密封，流体阻力小等特点。
工作原理及结构特点2.1工作原理本阀由阀体、蝶板、阀座、密封圈、阀杆、压盖、支架、螺栓、螺母、涡轮装置等组成。
操纵涡轮装置，蝶板随阀杆转动0~90°，实现阀门的开启或关闭。
2.2结构特点我厂该系列产品采用软密封结构原理，具有结构简单，体积较小，制造与维修方便，密封性能好，流体阻力小，阀门启闭迅速，操纵扭矩小，工作可靠。
蝶板越关越紧，密封性能好，0泄漏。
阀门带有自清洁功能，因此适用场合广泛。
密封面采用聚四氟乙烯(PTFE)，具有抗老化，耐腐蚀，延伸性高，使用寿命长等特点。
我厂该系列蝶阀具有阀门启闭过程中阀座与蝶板无摩擦，因此阀门耐磨损，使用寿命长，阀门启闭迅速，操纵扭矩小，工作可靠，密封性能好，而且带有自清洁功能。
我厂该系列蝶阀设有密封调节装置，长期使用后若密封性能下降，可调节蝶板密封圈向阀座靠近即可恢复原有密封性能。
轴承采用无铅型无给油自润滑结构，具有承载能力强，耐磨性好，摩擦阻力小，不锈蚀等特点。
阀门传动装置设有开关标识及刻度线，刻度线涂刷荧光粉，便于在光线暗处操作，指示针材质采用不锈钢不锈蚀。
阀门的启闭终端具有机械限位装置，而且该装置能承受2倍最大操作转矩的撞击。
阀门采用树脂砂铸造，铸件内、外表面应光洁，没有裂纹、嵌入物和超过标准的气孔、冷隔、夹砂、缩孔及机械损伤等缺陷。
阀体上标明介质流向标志, 阀门出厂前按规定的检查项目对规定的部位进行检验。
阀门选用的填料保证在各工况下具有密封可靠性和低摩擦系数；技术参数：公称压力：PN 1.0~1.6 Mpa公称通径：DN 50~2400 mm连接方式：法兰连接、对夹式法兰连接适用温度：≤120℃驱动方式：手柄传动、蜗轮蜗杆传动、电动、气动适用介质：水、气、油品等运行特性：我厂该系列蝶阀流阻系数小，流通能力强。
蝶阀技术说明(招投标专用)
蝶阀技术说明1.1 概述★1）蝶阀的结构形式为双向设计，并且能够双向使用。
2）蝶阀阀板软密封形式,密封圈嵌入阀板后要有一定的自由度和供橡胶弹性退让的空间，使其能在一定范围内通过自身调节，在工作压力作用下产生自密封力，进行双向密封。
在水流冲击下，不松动、不脱落、不渗漏，并且当有异物卡住时不易损坏，从而延长密封圈的使用寿命。
3）阀瓣为双平板桁架流通式结构，阀瓣可自行平衡，摆动幅度最小,无紊流区，流阻小，刚性好，在反方向工作压力下，不易产生变形，使密封圈不会随着阀瓣变形而脱离阀座最佳密封点，从而保证密封圈的密封效果。
4）为减小水阻，蝶阀的阀轴宜采用二段式结构，且阀轴的轴承应采用自润式轴承，运行中摩擦阻力小，且不需注油。
5）阀瓣与阀轴的连接采用圆椎状退拔销结构。
退拔销不穿过阀轴的中心，不会削弱轴的强度，且与阀轴的贴合面大大增加，通过拧紧退拔销螺母，使退拔销和阀轴结合面间产生预紧力，使阀瓣阀轴紧密结合在一起无间隙，在开启和关闭阀门时不会产生冲击载荷，使阀瓣转动平稳，密封可靠。
6）蝶阀具有阀瓣轴向调整及固定装置。
通过阀瓣轴向位置的精密调整及固定，使阀瓣在阀座上的位置处于最佳密封状态。
对于可能在长期使用过程中引起的阀瓣下垂，也可方便的进一步调整锁定，达到长期使用零泄露。
7）使用寿命长，开关可达40000次（约15年以上）。
8）结构设计水头损失阻力少的功能。
9）故障点少，易维修，维护成本低，使用寿命长。
10）阀门内、外表喷涂环氧树脂涂料满足饮用净水的水质要求。
★1.2设备主要部件材质1）阀体：球墨铸铁（QT450-10），相应的物理化学主要控制指标详见国家标准（GB12227-89）。
2）阀瓣：球墨铸铁（QT450-10），相应的物理化学主要控制指标详见国家标准（GB12227-89）。
3）阀瓣密封圈：NBR橡胶，材料成分物理化学控制指标详见国家标准（GB/T16859-96），密封圈必须整体成形。
4）阀轴：不锈钢（2Cr13），相应的物理化学主要控制指标详见国家标准（GB1220-84）。
双偏心软密封法兰蝶阀技术说明
双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。
本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。
以其良好的使用性能而深受用户的信赖。
二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。
（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。
密封试验压力：1.1倍公称压力，无可见渗漏。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。
（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。
（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。
（6）蝶阀全开时的流阻系数≤0.3。
（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。
阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。
（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。
电动蝶阀执行机构可根据客户需求选配。
当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。
三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动蝶阀技术说明
一、密封原理
用机械方法将橡胶阀座压入阀体，使配有钢环的阀板处于关闭位置，随后将一种特殊的环氧树脂物注入体板注塑槽内。
在注塑过程中，阀座相对阀板移动，注入的环氧树脂使阀板与橡胶阀座在所有位置均匀配合，其密封副的密封比压均相同，使阀门的密封达到最佳。
这种独有的结构淘汰了一般的阀座固定装置，避免了阀门内部机械连接的松动与腐蚀等现象。
并且阀座可很容易的调整和更换。
如需在场地进行调整，可以从当地购买点购得廉价的注塑工具，通过橡胶阀座重新注入环氧树脂。
这种调整可在十几分钟内完成，并没有苛刻的要求，也不需要特殊技能修补操作过程。
阀门在实际工况使用过程中，由于磨损或介质中含有尖锐的杂质，橡胶阀座受到损坏或划伤，造成橡胶阀座与阀板之间产生间隙，致使阀门产生泄露。
此情况下无须紧张，因为环氧树脂硬化后，不沾及金属或橡胶阀座面。
所以可用机械方法简便的修补。
二、修补方法
1、按比例将环氧树脂与固化剂配置好。
2、将配置好的环氧树脂填充物注入轻便的注塑枪中，连接好注塑管，连接操作注塑手柄，将注塑枪中的环氧树脂注入到阀座内，同时阀门做密封试验，直至阀门完全密封。
3、阀门完全密封后，卸掉注塑枪，留下单项阀管接头，使环氧树脂不能倒流，待树脂固化后取下阀管接头，将注塑孔修平。
此类修补措施同样适用于在管线上的阀门，当管线阀门完全关
闭时，通过流量表或压力表显示该阀门是内漏或不能维持整个管线的压力平衡，设备维修人员可用上述方法进行修补。
三、优点：
1、阀门无须从管线上拆下来既可进行维修。
2、省时省力，整个修补过程仅15分钟即可完成，并且无须复杂、笨重或专业性很强的工具。
3、性能很好，通过2次修补其密封能达到完全不泄露。
4、结构先进、性能可靠、维修方便。
四、手动蝶阀技术规格表
手动闸阀的技术说明
一. 用途、性能及特点
闸阀的主要功能是控制管路的通断，而不是调节管路中的介质流量。
其优点是流体阻力小，启闭省力，结构长度较短，对管路介质流向不受限制等。
缺点是密封副有两个密封面，加工较复杂，成本高，相对其他阀门要高大些，启闭时间较长，启闭时密封面间相对摩擦，容易引起擦伤。
二、概述
长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，本厂引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变型的补偿作用达到良好的密封效果，该阀具有开阀轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
三、特点：
1、重量轻本体采用高级球墨铸铁制成，重量较传统闸阀减轻约20%~30，安装维修方便。
2、平底式阀座传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法开关紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。
3.阀瓣整体包胶阀瓣采用高品质的橡胶进行整体内、外包胶，欧洲一流的橡胶硫化技术使得硫化后的阀门能够保证精确几何尺寸，且橡胶与球墨铸铁阀瓣接着牢靠，不易脱落及弹性记忆佳。
4、精铸阀体阀体采用精密铸造，精确的几何尺寸使得阀体内部无须任何精加工即可保证阀门的密封性。
5、嵌入式铜螺母铜螺母与弹性阀门采用嵌入式接合，使二者紧密接合成为一体，不因水流造成震动而产生松动或损坏现象。
6、耐腐蚀阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈，并可用于污水系统。
7、不易破碎以往传统铸铁闸阀常因外物击中、碰撞或重压而造成断裂等现象。
由于本体改用球墨铸铁，此种情形已可大幅度减少。
8、三（“0”）型环密封圈由于阀体采用三（“0”）型环密封圈密封设计，可减少开关时的摩擦阻力，大副减少漏水现象及可以不停水施工更换密封圈。
9、有助生饮由于阀体内部以无毒性环氧树脂涂装，阀瓣的内外表面均一橡胶完全披覆而不至于出现锈水或腐蚀现象，可供生饮。
四、手动闸阀技术规格表。
