双控开关的电路原理图双控开关的电路原理图所谓双控开关，是由两个独立的单刀双掷开关组合来实现的，现在市场上几乎每个品牌和系列的开关都有单极和双极的，那个双极的就是我们这里用的。
从上面的图上可以看出无论你拨动哪个开关（K1或K2），整个电路的状态都会切换（连通和断开），这就实现了任何一个开关都可以随时打开或关掉所控制的灯，这就是双控。
同样，三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，用到了一个双刀双掷开关：双控开关：三控开关的连接也比较复杂，用两个接线排（下面那两个东西）接成模块，做上标记，用的时候只需要把每根线接到相应的端子上就可以了。
最常用的还是双控开关，而且多数情况下是把原有的一个单控开关改成双控，下图就是这种情况：单控开关改为双控开关的接线图：稍微解释一下：图中A、B就是原有线路中的开关线，把原有的单极开关（K）拿掉，换上双极开关（K1），通过走线槽由这个原有的开关盒（K1）过3根线到新的开关盒（K2），图中A、B两根线不必区分，也就是说哪根是A哪根是B无所谓，双极开关中的两个极（K1、K2中垂直方向并排的那两组开关端子）也不必区分。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
现在有很多的主卧室都是带卫生间，这样就会有一个小走道，在开门口的地方开灯，到床头关灯，是最方便的双控了。
双控开关是很普通的开关面板，五金店都有买的，主要的是先布好电线，它与一般的灯具电线有一点不同，在布线的时候是这样的，控制灯具，在施工规范上是这样规定的，灯具控制L相线也就是我们常说的控制火线，在控制开关的面板上，加上一根回路线的是，双控开关，加上两个回路，三个控制点的可以三控，这种情况主要是在楼梯上用。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9单联双控开关接线图、单联多控开关接线原理图/比较图10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图.开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可页脚单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可页脚单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可页脚单联双控开关接线图、单联多控开关接线原理图/比较图页脚单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。

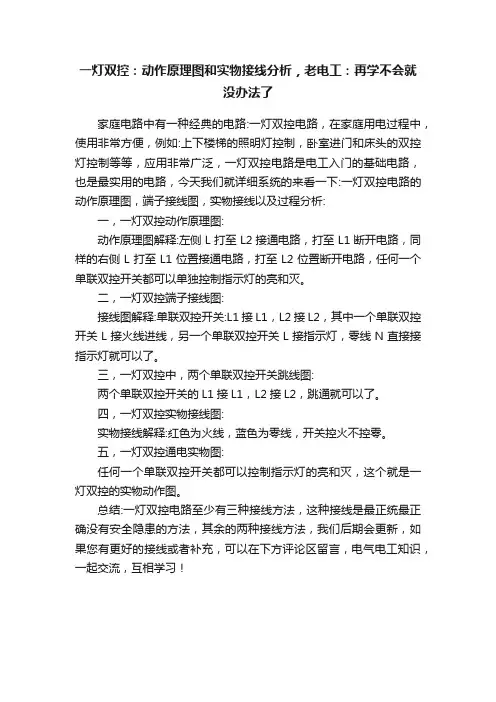

一灯双控：动作原理图和实物接线分析，老电工：再学不会就没办法了
一灯双控：动作原理图和实物接线分析，老电工：再学不会就
没办法了
家庭电路中有一种经典的电路:一灯双控电路，在家庭用电过程中，使用非常方便，例如:上下楼梯的照明灯控制，卧室进门和床头的双控灯控制等等，应用非常广泛，一灯双控电路是电工入门的基础电路，也是最实用的电路，今天我们就详细系统的来看一下:一灯双控电路的动作原理图，端子接线图，实物接线以及过程分析:
一，一灯双控动作原理图:
动作原理图解释:左侧L打至L2接通电路，打至L1断开电路，同样的右侧L打至L1位置接通电路，打至L2位置断开电路，任何一个单联双控开关都可以单独控制指示灯的亮和灭。
二，一灯双控端子接线图:
接线图解释:单联双控开关:L1接L1，L2接L2，其中一个单联双控开关L接火线进线，另一个单联双控开关L接指示灯，零线N直接接指示灯就可以了。
三，一灯双控中，两个单联双控开关跳线图:
两个单联双控开关的L1接L1，L2接L2，跳通就可以了。
四，一灯双控实物接线图:
实物接线解释:红色为火线，蓝色为零线，开关控火不控零。
五，一灯双控通电实物图:
任何一个单联双控开关都可以控制指示灯的亮和灭，这个就是一灯双控的实物动作图。
总结:一灯双控电路至少有三种接线方法，这种接线是最正统最正确没有安全隐患的方法，其余的两种接线方法，我们后期会更新，如果您有更好的接线或者补充，可以在下方评论区留言，电气电工知识，一起交流，互相学习！。
