平行流换热器
浅谈平行流换热器应用问题成因及处理方法
浅谈平行流换热器应用问题成因及处理方法一、换热芯体堵平行流换热器的芯体堵，分芯体内侧内堵和外侧长期运转尘堵两种。
内侧内堵主要失效模式为多孔扁管端面成型变形和芯体组装后钎焊内堵。
芯体长期运转后换热器会聚集灰尘，随着运行时间的加长，换热效果会严重衰减，但由于换热器翅片的结构所限，灰尘清理起来较困难而导致的尘堵，在尘堵情况下，系统过载保护时排气压力较翅片式换热器偏高。
多孔扁管端面成型变形有效控制措施为定期更换成型刀具，质量检验人员定期检查端面变形程度，可采用显微镜观看变形量，及时发现因刀具磨损导致端面变形严重。
同时也有必要采用微孔直通规进行检验。
多孔扁管被装配至集流管中心位置，因此芯体组装后钎焊内堵失效频率较小。
对于尘堵的避免，需要缩减换热器的清洗间隔时间，避免污垢聚集较厚时清理。
二、芯体泄漏平行流换热器其特殊结构方式，该产品容易出现损伤导致芯体泄漏的现象。
芯体泄漏主要存在于钎焊不良导致泄漏和运输、安装过程中碰伤泄漏。
出现钎焊不良导致泄漏，有可能的原因是焊锡涂料的均匀性问题和焊锡涂料较薄引起的。
另外微通道换热器通过钎焊炉整体焊接，钎焊炉温度的控制对焊接的质量影响较大，一般控制在577℃到612℃，温度过低有可能导致焊锡不熔化，温度过高有可能导致焊锡向翅片扩散。
运输、安装过程中碰伤泄漏也占泄露问题的较大比例。
因微通道冷凝器其特殊结构参数，其多孔扁管壁厚只有0.3mm左右，外加部分区域无翅片保护，该区域很容易被破坏泄漏。
另外平行流换热器最早应用在汽车空调上，换热器与管路多数采用柔性连接，而家用空调要求的特殊性，绝大部分采用焊接的方式，因此震动泄露的可能性会更大。
建议：每件微通道冷凝器都要经过约3.5Mpa压力氮气检测，同时在整机上线时再次全检，避免有漏点的换热器进入整机生产线。
对于运输、安装过程中碰伤泄漏需要在空调生产组装期间对员工进行培训，从工艺指导文件进行控制。
同时也要加强运输过程中的包装控制，换热器之间应有一定间隙并用可重复使用的木箱包装；整机上设置可靠的防护结构；改善扁管设计，比如在换热器迎风侧增加壁厚；设计可靠的补救措施。
平行流换热器
平行流换热器

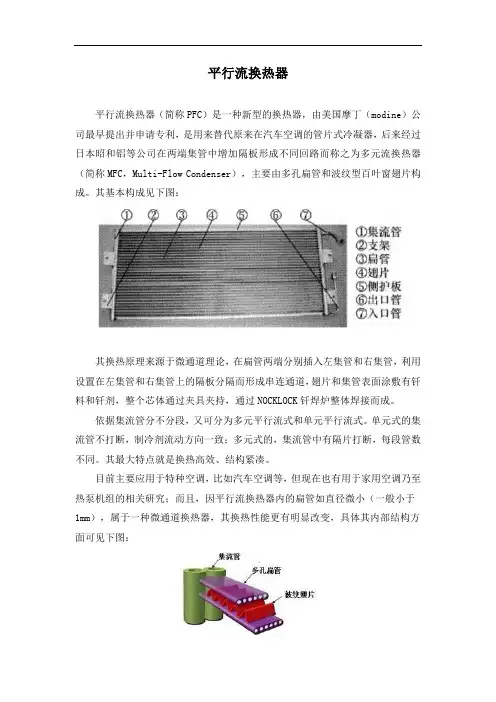

平行流换热器（简称PFC）是一种新型的换热器，由美国摩丁（modine）公司最早提出并申请专利，是用来替代原来在汽车空调的管片式冷凝器，后来经过日本昭和铝等公司在两端集管中增加隔板形成不同回路而称之为多元流换热器（简称MFC，Multi-Flow Condenser），主要由多孔扁管和波纹型百叶窗翅片构成。
其基本构成见下图：
其换热原理来源于微通道理论，在扁管两端分别插入左集管和右集管，利用设置在左集管和右集管上的隔板分隔而形成串连通道，翅片和集管表面涂敷有钎料和钎剂，整个芯体通过夹具夹持，通过NOCKLOCK钎焊炉整体焊接而成。
依据集流管分不分段，又可分为多元平行流式和单元平行流式。
单元式的集流管不打断，制冷剂流动方向一致；多元式的，集流管中有隔片打断，每段管数不同。
其最大特点就是换热高效、结构紧凑。
目前主要应用于特种空调，比如汽车空调等，但现在也有用于家用空调乃至热泵机组的相关研究；而且，因平行流换热器内的扁管如直径微小（一般小于1mm），属于一种微通道换热器，其换热性能更有明显改变，具体其内部结构方面可见下图：
和管片式换热器相比，平行流有以下优点：
1、由于扁管不流通，面积小于圆管，因此空气侧阻力小；
2、翅片效率和翅片当量高度成反比，管片式由于U型传热管弯曲半径限制，而平行流无此限制，因此翅片效率高；
3、平行流可以灵活调整流程的扁管分布，使制冷剂侧换热能力增加时而阻力减小；
4、扁管和翅片的焊接方式决定了扁管和翅片的接触热阻小；
5、容易回收。
