工仪表检修规程之变送器

时间：2010-4-8 23:13:23

热工仪表检修规程分：检测仪表变送器二部分。

热工仪表检修规程之变送器

一. 概述

压力变送器是一种将压力变量转换为可传送地统一输出信号地仪表,而且其输出信号与压力变送器之间有

一定地连续函数关系,通常为线性函数.压力变量包括正,负,差和绝对压力.统一输出信号为0-10mA,4-2

0 mA的直流电信号.压力变送器按不同的转换原理可分为(力矩)平衡式,电容式,电感式,应变式和频率式等。我厂135MW机组用的变送器为横河川仪有限公司生产的Dpharp EJA智能式压力变送器，本厂常用型号有EJA310绝对压力变送器、EJA43压力变送器、EJA440A高压力变送器、EJA110A差压变送器、EJ

A120A微差压变送器、EJA130A高静压差压变送器。

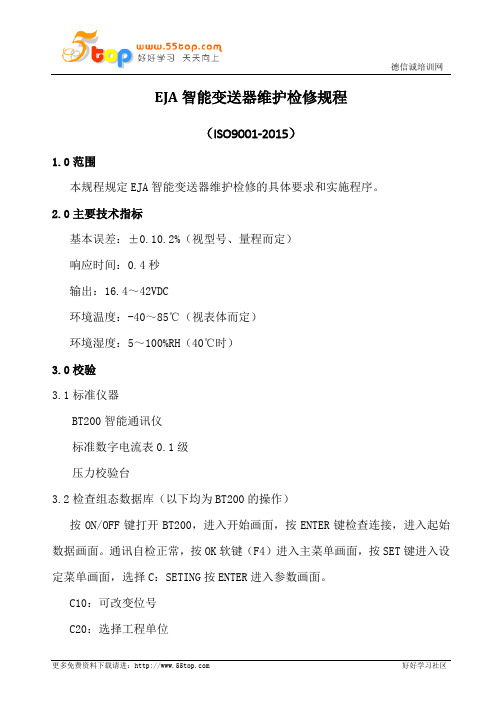

二. 技术要求

1．外观

1． 1变送器的铭牌应完整、清晰、应注明产品名称、型号、规格、测量范围等主要技术指标，高、低压容室应有明显标记。还应标明制造厂的名称或商标、出厂编号、制造年月。

1． 2变送器零部件应完整无损，紧固件不得有松动和损伤现象，可动部分应灵活可靠。

1． 3新制造的变送器的外壳、零件表面涂覆层应光洁、完好、无锈蚀和霉斑，内部不得有切屑、残渣

等杂物。使用中和修理后的变送器不允许有影响使用和计量性能的缺陷。

2．密封性

变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄露和损坏现象。

3．误差

变送器的回程误差不大于基本误差的绝对值。

4．功能规格

a. 调零：在膜盒量程的上下限范围内，零点可任意调整。

b. 外部调零：在测量范围内可连续调零，分辨率为0.01%，用表头上的范围设定开关调校量程。

c. 输出：2线制，4-20mADC输出，数字通讯，可编程设定线形或平方根输出方式，BRAIN或HART F SK协议加载在4-20mADC信号上。

d. 阻尼时间常数：总阻尼时间常数等于放大器部件和膜盒的阻尼时间常数之和。放大器部件阻尼时间常数在0.2—64秒范围可调。

e. 环境温度：-40—85℃

f. 电源电压：24V，最大负载570欧姆。

g. 通讯距离：使用多芯绞合的双线通讯距离达1.5公里，通讯距离因电缆类型而异。

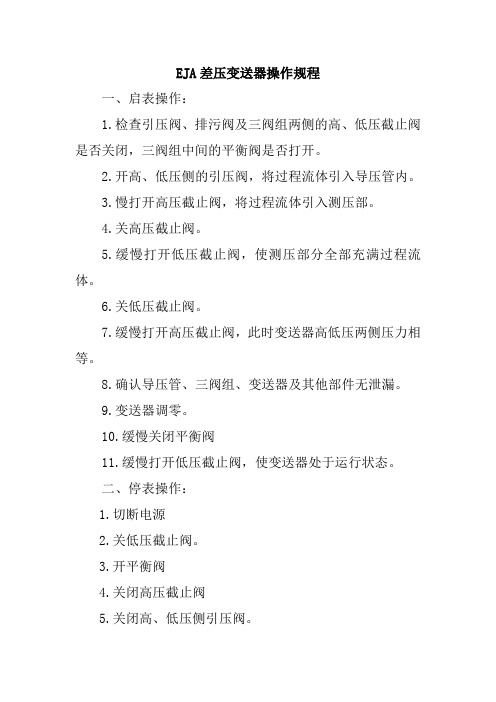

三、操作

1．启动准备

EJA系列变送器用于测量液体、气体、蒸汽流量、液位及压力。现讲述最常用的EJA430A压力变送器的操作方法：先检查引压阀，排污阀及截止阀是否关闭。

1）按下述步骤，将过程压力引入引压管和变送器

a. 打开引压阀，将过程流体引入测压部。

b. 缓慢打开截止阀，将过程流体引入测压部。

c. 确认导压管、变送器及其它部件无泄露。

2）接通电源，连接BT200。打开接线盒子，将BT200与“SUPPLY”的+、-极相连。

3）用BT200确认变送器是否处于正常状态。检查参数值，确认有无必要改变其位置。

BT200介绍：DPHARP具有智能通讯功能，其测量范围、位号的设置，自诊监控和零点调整均能在BT2 00智能终端（简称手操机）上以遥控方式进行操纵。

BT200的连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中继端子板传输连接。

在线通讯条件：回路电阻250欧姆

操作键的功能：

a. 数字/字母键和SHIFT键：利用数字/字母键直接输入数字，结合SHIFT键可以输入字母。

b. 功能键：功能键的含义屏幕上显示的功能命令相对应。

命令功能

ADJ 显示ADJ（调整）菜单

CAPS 大小写选择

CODE 选择符号

CLR 清除输入数据或删除所有数据

DIAG 调用自检页

DATA 修改参数

HOME 显示菜单页

NO 放弃设置，光标回到前面作标

OK 继续显示下一页

SET 显示设置菜单

SLOT 返回监视页

UTIL 调用公共页

PARM 键入参数设置模式

ESC 返回上一页

运用此功能键就可以进行位号设置、测量范围设置、阻尼时间常数设定、输出信号低截止模式设置、单位显示设置、反向输出设置、硬件异常时的输出状态设置、实际输入时量程改变的设置、零点调整、输出测试设置、用户存储区等。此外用BT200可以检查故障：连接是否良好；BT200是否操作正确；设置是否输入正确；出错记录。

2．零点调整：当完成启动准备工作后，调整零点。可以用以下两种方法：a.变送器外调零螺钉：调零点变化大小由调节速度决定。精调时应慢，粗调时可加快。

b.使用BT200：通过BT2OO上的单键操作页可调零。检索“J10；ZERO ADJ”参数项，按ENTER两次，此时零点自动调至0%信号输出（4mADC）。确认所显示的参数值为“0.01”，则按下ENTER键。3．启动：调零后，按下述步骤启动。

a. 检查运行状况

b. 检查完毕后，执行下列步骤：

1）把BT200从接线盒拆下，拧紧所有终端螺钉。

2）拧紧接线盒盒放大器罩盖，将罩盖锁紧内六角螺钉顺时针拧到底。

3）反时针旋转内六角锁紧螺钉转矩0.7N.m分别锁紧接线盒盖与放大器罩盖。紧固后，应达到不能用手拧开的程度。

4）盖上调零装置盖板，拧紧固定螺钉。

4．停机：按下列步骤停止变送器工作：

a. 切断电源

b. 关闭截止阀

c. 关闭引压阀

5．排液：a.慢慢拧开排液螺钉或排液螺栓。排除测压部内滞留液体。

b.滞留液体完全排出后，拧上排液螺钉。

6．排气：

a. 缓慢拧开排气螺钉，排除测压部内气体。

b. 测压部内气体排空后，拧上排气螺钉。

四、日常维修

此智能变送器为组合式结构，维修方便，但此变送器也是精密仪表，维修前应仔细阅读下列内容：1．如被测液体具腐蚀性，拆换维修时应谨慎操作，以免液体从过程接头处溅到其他部件上。

2．本变送器通常用专用工具维修。

3．处理CPU部件：CPU组件内含敏感元件，易被静电破坏。操作时应避免直接触摸电器部件和电路板上的印刷电路。处理该部件可用诸如金属导线接地方法，以防静电。
