系统行为分析
预测系统行为
在构建系统动力学模型时,需要对系统的行为进行预测和分析,了 解系统在不同条件下的响应和变化规律。
分析行为特征
通过对系统行为的深入分析,可以了解系统的动态特性和变化趋势, 为模型建立提供依据。
确定行为目标
在分析系统行为的基础上,需要确定系统的行为目标,即希望系统 达到的状态或结果,以便对模型进行有效的优化和控制。
定义模型规则
根据系统行为的特点,定义模型规则,如时 间延迟、逻辑规则等。
参数化模型
根据已知数据和经验,为模型中的参数赋值。
模型验证与测试
01
模型验证
通过对比历史数据和模拟结果,验 证模型的准确性和可靠性。
模型测试
通过多种情景模拟,测试模型的预 测能力和适用范围。
03
02
敏感性分析
分析模型对参数变化的敏感性,了 解参数对系统行为的影响。
详细描述
城市交通系统是一个复杂的网络,包括道路、交通信号、车辆、行人等。通过 建立城市交通系统模型,可以模拟不同交通政策或基础设施改进方案的效果, 为城市交通规划提供决策支持。
案例三:企业运营系统模拟
总结词
企业运营系统模拟是应用系统动力学和Vensim建模与模拟技术的实际应用案例 ,用于优化企业资源配置和提高运营效率。
03 系统动力学模型构建
系统边界设定
1 2
确定研究范围
在构建系统动力学模型时,首先需要明确系统的 研究范围,即确定系统的边界,以避免不必要的 复杂性和不确定性。
排除外部因素
在设定系统边界时,应将注意力集中在系统内部 的相互关系上,暂时忽略外部因素的影响。
3
确定主要变量
在确定系统边界后,应确定对系统行为有重要影 响的主要变量,这些变量将成为模型中的状态变 量。

第6讲_系统动力学及Vensim建模 PPT

第6讲_系统动力学及Vensim建模 PPT

系统动力学的系统观点基础
系统可以用一组随时间变化的状态变量X=(x1,x2,..n)描述:系统的相空间 系统有一定的输入: U=(u1, u2, ..,um): 控制量 系统是通过相互作用而发展变化的:X’=f(X,U,t)
X`(x1`,x2`,...,xn`)
X(x1,x2,..,xn)
U(u1,u2,...,um)
系统动力学建模框架和结构
策略的执行 策略分析
计算机模拟
对一个系统 的认识
模型的建立
问题的定义 系统的概念化
系统动力学解决问题的一般过程
提出 问题
参考行为 模式分析
提出假设 建立模型
模型 模拟
得到 结论
▪ 提出问题:明确建立模型的目的。即要明确要研究和解决什么问题。
▪ 参考行为模式分析:分析系统的事件,及实际存在的行为模式,提出设 想和期望的系统行为模式。作为改善和调整系统结构的目标。
Vensim 软件的历史
Vensim 软件的历史
(4)简单系统与行为 一阶系统系统行为 二阶系统系统及行为
(1) 系统动力学简介
系统动力学发展历史 系统动力学主要应用领域 系统动力学基本观点 系统动力学学科基础 系统动力学建模基本过程
系统动力学发展历史
MIT和福瑞斯特(Jay W. Forrester)
1950~60年代SD诞生
工业动力学、城市动力学
第6讲_系统动力学及Vensim建模
主要内容
(1)系统动力学简介 系统动力学发展历史 系统动力学主要应用领域 系统动力学学科基础 系统动力学建模基本过程
(2)Vensim 软件简介 软件配置 基本功能 用户界面 模型库及辅助知识
(3)系统动力学及Vensim建模基础 因果链与反馈 因果回路图构建 流图构建

系统动力学模型构建与Vensim软件应用教程

系统动力学模型构建与Vensim软件应用教程

系统动力学模型构建与Vensim软件应用教程
教师简介
王普,博士,讲师,北京理工大学管理科学与工程专业博士,高校教师。

课程介绍
《系统动力学模型构建与Vensim软件应用课程》主要介绍了系统动力学模型的构建过程以及借助Vensim软件实现模型的求解过程。

通过本课程的学习,一方面可以掌握系统动力学模型的基本原理和建模实现。

另一方面,可以掌握Vensim软件对系统动力学模型进行求解的操作步骤和方法。

本课程适合初学者听,听完后,可以掌握基本的系统动力学模型构建与Vensim软件操作方法与结果解读。

本教程为高清视频,画面清晰生动,身临其境。

同步教程,举一反三,效果翻倍。

可登陆中国科学软件网或科学软件学习网免费试看。

课程大纲
本视频课程分为8讲,共11个视频,时长为522分。

系统动力学vensim软件使用说明

系统动力学vensim软件使用说明

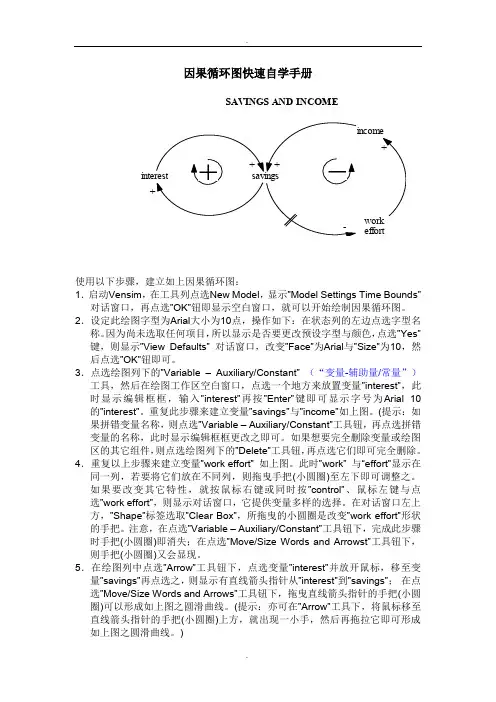

SAVINGS AND INCOMEeffort 因果循环图快速自学手册使用以下步骤,建立如上因果循环图:1.启动Vensim ,在工具列点选New Model ,显示”Model Settings Time Bounds”对话窗口,再点选”OK”钮即显示空白窗口,就可以开始绘制因果循环图。

2.设定此绘图字型为Arial 大小为10点,操作如下:在状态列的左边点选字型名称。

因为尚未选取任何项目,所以显示是否要更改预设字型与颜色,点选”Yes”键,则显示”View Defaults” 对话窗口,改变”Face”为Arial 与”Size”为10,然后点选”OK”钮即可。

3.点选绘图列下的”Variable – Auxiliary/Constant” (“变量-辅助量/常量”)工具,然后在绘图工作区空白窗口,点选一个地方来放置变量”interest”,此时显示编辑框框,输入”interest”再按”Enter”键即可显示字号为Arial 10的”interest”。

重复此步骤来建立变量”savings”与”income”如上图。

(提示:如果拼错变量名称,则点选”Variable – Auxiliary/Constant”工具钮,再点选拼错变量的名称,此时显示编辑框框更改之即可。

如果想要完全删除变量或绘图区的其它组件,则点选绘图列下的”Delete”工具钮,再点选它们即可完全删除。

4.重复以上步骤来建立变量”work effort” 如上图。

此时”work” 与“effort”显示在同一列,若要将它们放在不同列,则拖曳手把(小圆圈)至左下即可调整之。

如果要改变其它特性,就按鼠标右键或同时按”control”、鼠标左键与点选”work effort”,则显示对话窗口,它提供变量多样的选择。

在对话窗口左上方,”Shape”标签选取”Clear Box”,所拖曳的小圆圈是改变”work effort”形状的手把。

系统动力学vensim软件使用说明

系统动力学vensim软件使用说明

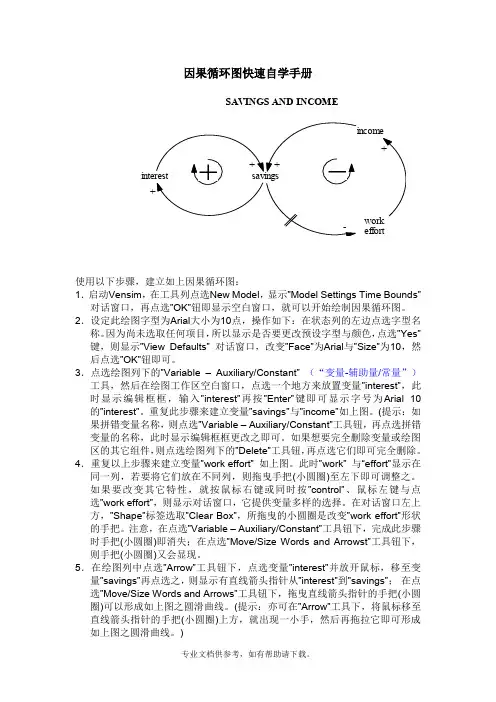

SAVINGS AND INCOMEeffort 因果循环图快速自学手册使用以下步骤,建立如上因果循环图:1.启动Vensim ,在工具列点选New Model ,显示”Model Settings Time Bounds”对话窗口,再点选”OK”钮即显示空白窗口,就可以开始绘制因果循环图。

2.设定此绘图字型为Arial 大小为10点,操作如下:在状态列的左边点选字型名称。

因为尚未选取任何项目,所以显示是否要更改预设字型与颜色,点选”Yes”键,则显示”View Defaults” 对话窗口,改变”Face”为Arial 与”Size”为10,然后点选”OK”钮即可。

3.点选绘图列下的”Variable – Auxiliary/Constant” (“变量-辅助量/常量”)工具,然后在绘图工作区空白窗口,点选一个地方来放置变量”interest”,此时显示编辑框框,输入”interest”再按”Enter”键即可显示字号为Arial 10的”interest”。

重复此步骤来建立变量”savings”与”income”如上图。

(提示:如果拼错变量名称,则点选”Variable – Auxiliary/Constant”工具钮,再点选拼错变量的名称,此时显示编辑框框更改之即可。

如果想要完全删除变量或绘图区的其它组件,则点选绘图列下的”Delete”工具钮,再点选它们即可完全删除。

4.重复以上步骤来建立变量”work effort” 如上图。

此时”work” 与“effort”显示在同一列,若要将它们放在不同列,则拖曳手把(小圆圈)至左下即可调整之。

如果要改变其它特性,就按鼠标右键或同时按”control”、鼠标左键与点选”work effort”,则显示对话窗口,它提供变量多样的选择。

在对话窗口左上方,”Shape”标签选取”Clear Box”,所拖曳的小圆圈是改变”work effort”形状的手把。

系统动力学及Vensim建模与模拟技术

系统动力学及Vensim建模与模拟技术

R1 实际库存 发货 满足顾客订货时间 结存订单 发货2
顾客订货速率
20
变量与方程建立
Page 21
变量
状态变量
Level或积分量 是单位时间变化量 是单位时间变化量
