二极管整流电路试题知识分享
二极管和二极和二极整流电路练习题资料讲解
二极管和二极和二极整流电路练习题晶体二极管和二极管整流电路复习题复习题一(二极管的单向导电性)一、填空题:1、晶体二极管加时导通,加电压时截止,这一导电特性称为晶体二极管的单向导电性。
二、判断题:1、二极管加上反向电压时,它的正极电位比负极电位高。
()2、由于二极管具有单向导电性,所以二极管要正向接入电路才能发挥作用。
()3、二极管两端加上正向电压就导通。
()4、二极管导通时两端所加的是正向偏置电压。
()三、选择题:1、晶体二极管的阳极电位是-10V,阴极电位是-5V,则该晶体二极管处于()状态。
A零偏B反偏D正偏2、如果把二极管的阳极接到6V的电源正极,把阴极接到电源的负极,二极管会()。
A正偏B反偏C不允许这样接3、晶体二极管正偏时相当于()A断开的开关B闭合的开关C以上都不对4、二极管具有()A信号放大作用B单向导电性C双向导电性D负阻特性四、问答题:1、如图所示的电路中,当输入端a b间输入交流电压时,通过R1、R2两电阻上的是交流电,还是直流电。
2、二极管电路如下图所示,判断图中二极管的状态是导通还是截止,并确定输出电压为多少3、如下图所示,二极管导通电压约为0.7V,试分析开关断开和闭合时R上的电压各为多少。
4、在下图所示的电路中,灯会亮吗?复习题二(PN结)一、填空题:1、半导体是指导电性能的物体。
2、在半导体中存在两种载流子:一种是,带电;一种是,带电。
3、称为本征半导体。
4、P型半导体又称半导体,其内部空穴数量(填“多于”或“少于”)自由电子数量,是多数载流子。
5、P型半导体又称半导体,其内部空穴数量(填“多于”或“少于”)自由电子数量,是多数载流子。
6、在本征半导体中加入微量的硼元素可得到型半导体,在本征半导体中加入微量的磷元素可得到型半导体。
7、在硅或锗单晶基片上加工出P型区和N型区,二极管的正极从区引出,负极从区引出。
在P型区和N型区的结合部是一个特殊的薄层,称为。
8、二极管之所以具有单向导电性,是因为其内部有一个具有单向导电性的。
二极管整流电路详尽分析
二极管整流电路详尽分析二极管整流电路是一种能将交流电转化为直流电的重要电路。
它由一个二极管和一个负载电阻组成,二极管用来选择只允许电流沿一个方向流动,从而实现交流电的整流。
二极管整流电路常用于电源电路、通信电路、电子设备等各种电路中。
在二极管整流电路中,有两种基本的整流方式:半波整流和全波整流。
半波整流是一种简单且常用的整流方式。
它基于二极管只允许电流沿一个方向流动的特性,将交流信号的负半周通过二极管导通,而正半周则由于二极管的正向截止而无法通过。
当交流信号的正半周通过二极管截止时,负半周通过二极管导通,并通过负载电阻R加载。
这样,负载电阻两端的电压就是输入交流信号负半周的幅值。
全波整流是一种更高效的整流方式。
它采用两个二极管和一个中心引地配置的变压器。
通过变压器将交流信号降压,然后分别通过两个二极管进行整流。
当交流信号的正半周导通时,其中一个二极管导通并通过负载电阻加载;而当交流信号的负半周导通时,另一个二极管导通并通过负载电阻加载。
这样,负载电阻两端的电压就是输入交流信号的幅值。
对于半波整流电路和全波整流电路,有一些值得注意的问题需要考虑。
首先是二极管的选择问题。
在选择二极管时,需要根据电路的要求选择合适的二极管,考虑其最大允许电流、正向压降和导通损失等因素。
另外,为了提高整流电路的效率和稳定性,还可以采用电容滤波器来消除整流波形中的纹波,并增加稳压电路来稳定负载电压。
在实际应用中,二极管整流电路还可以扩展为桥式整流电路,用于更高功率的电源电路。
桥式整流电路采用四个二极管进行整流,能够实现更高的整流效率。
它可以看作是半波整流和全波整流的结合,能够将交流信号的两个半周都转化为直流信号。
总之,二极管整流电路是一种简单、实用的电路,能够将交流电转化为直流电,对于各种电子设备和电源电路具有重要的应用价值。
在实际设计和应用中,需要综合考虑电路的各种要求,并选择合适的元器件和附加电路来提高整流电路的效率和稳定性。
2018《电工电子》测验二极管整流电路
济南电子机械工程学校2017—2018学年第二学期(18上半年)《电工电子》测验2班级________ 姓名________ 学号____ (考试时间:90分钟)一、填空题1、PN结正向偏置时,反向偏置时,这种特性称为PN结的。
但是当硅材料的PN结正向偏压小于 V,锗材料的PN结正向偏压小于 V时,PN结仍不导通,我们把这个区域称为。
2.线性稳压电源主要由、和三部分组成。
3.将交流电转换为直流电的过程称为。
4.把脉动直流电变成较为平稳的直流电的过程,称为。
5.常用的滤波电路有、和三种。
6.在单相桥式整流电路中,如果负载电流为20A,则流过每只晶体二极管的电流为。
二、选择题1、在P型半导体中()A.空穴是多数载流子,电子是少数载流子B.电子是多数载流子,空穴是少数载流子C.空穴的数量略多于电子 D.没有电子2、把电动势是1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管()A.电流为零 B.电流基本正常 C.击穿 D.被烧坏3、二极管两端加上正向电压时()A.一定导通 B.超过死区电压才能导通C.超过0.7伏才导通 D.超过0.3伏才导通4、在如图所示电路中工作于正常导通状态的二极管是()5、电路如图所示,设二极管正向电阻为零,反向电阻为无穷大,则电压UAB为()A.-3伏B.5伏C.8伏D.-8伏6、有热敏特性的半导体材料受热后,半导体的导电性能将()A、变好B、变差C、不变D、无法确定7、P型半导体是指在本征半导体中掺入微量()A、硅元素B、硼元素C、磷元素D、锂元素8、N型半导体是指在本征半导体中掺入微量()A、硅元素B、硼元素C、磷元素D、锂元素9、二极管正向电阻比反向电阻()A、大B、小C、一样大D、无法确定10、二极管在反向截止区的反向电流()A、随反向电压升高而升高B、随反向电压升高而急剧升高C、基本保持不变D、随反向电压升高而减少11、晶体二极管内阻是()A、常数B、不是常数C、不一定D、没有电阻12、电路如图所示,输出电压U O应为()A、0.7VB、3.7VC、10VD、3V13、将交流电压U i经单相半波整流电路转换为直流电压Uo的关系是()A、Uo=U iB、Uo=0.45U iC、Uo=0.5U iD、i14、下面列出的几条曲线中,哪条表示的是二极管的伏安特性曲线()A B C D15、用万用表欧姆挡测量小功率晶体二极管性能好坏时,应把欧姆挡拨到()A、R×100Ω或R×1KΩB、R×1ΩC、R×10ΩD、R×100Ω16、当环境温度升高时,二极管的反向电流将()A、减少B、增大C、不变D、缓慢减少17、如图所示,设二极管为理想状态,则电压U AB为()A、3VB、6VC、-3VD、-6V18、如图所示的电路中,理想二极管D1、D2的工作状态为()A、D1、D2均导通B、D1截止,D2导通C、D1、D2均截止D、D1导通,D2截止19、将交流220V经单相桥式整流电路转换为直流电压的值为()A、110VB、0.9×220VC、220V D、220V20、某晶体二极管的正、反向电阻都很小或为零时,则该二极管()A、正常B、已被击穿C、内部短路D、内部开路21、已知输入正弦波Ui,欲获取图示输出波形Uo,应选取的合适电路是()A 、B 、C 、D22、两只相同的灯泡L1、L2接在如图所示的电路中,则()A、L1比L2亮B、L2比L1亮C、L1、L2一样亮D、以上答案都不对23、在单相半波整流电路中,如果电源变压器二次电压为100V,则负载电压将是()A.100vB.45V;C.90V24、在单相半波整流电路中,如果负载电流为10A,则流经整流晶体二极管的电流为()A.4.5A;B.5A;C.10A25、在单相桥式整流电路中,若电源变压器二次电压为100V,则负载电压为()A.45VB.50VC.90V26、在单相桥式整流电路中,如果负载电流为10A,则流过每只整流晶体二极管的电流为()A.10A;B.5A;C.4.5A27、在单相桥式整流电路中,如果一只整流晶体二极管接反,则()A.将引起电源短路;B.将成为半波整流电路;C.仍为桥式整流电路二、判断题1、二极管导通后,其电流大小与正向电压成正比。
2 二极管的应用电路--整流解析
讨论: 单相桥式整流电路 如图,试回答下列问题:
a
U1 U2
V4
V1 V2
I0
RL
b
V3
u0
1. 若V3 管接反,会有什么情况发生?此时U0=? 2. 若V3 管短路,会有什么情况发生?此时U0=? 3. 若V3 管开路,会有什么情况发生?此时U0=? 解:1. 正半周不通, 结果? 负半周变压器被短路。烧坏变压器, U0=0
江 阴 学 院
模拟电子技术
整流电路
整流电路的作用: 将交流电压转变为脉动的直流电压。 整流原理: 利用二极管的单向导电性 常见的整流电路: 半波、全波、桥式和倍压整流;单相和三相整流 等。 分析时可把二极管当作理想元件处理: 二极管的正向导通电阻为零,反向电阻为无穷大。
江 阴 学 院
1.1 单相半波整流电路
u2
集成直流稳压电源
o
2U2
2
3
t
3. 参数估算
uO
2 3
江 阴 学 院
u2 2U2 sint
1 UO 2U 2 sin td (t ) 2 0 0.45U 2 U2 I D I O 0.45 RL
o
t
iD=iO
o o
uD
2 2
3 3
t t
2U2
u2
2 3
o
2U2
t
江 阴 学 院
2 2 U 2 0.9U 2
2) 流过每个二极管平均电流 U2 UO 1 0.45 I D IO RL 2 2 RL
uO
2 3
o
t
iD=iO
二极管整流电路
利用晶体二极管组成的各种整流电路。

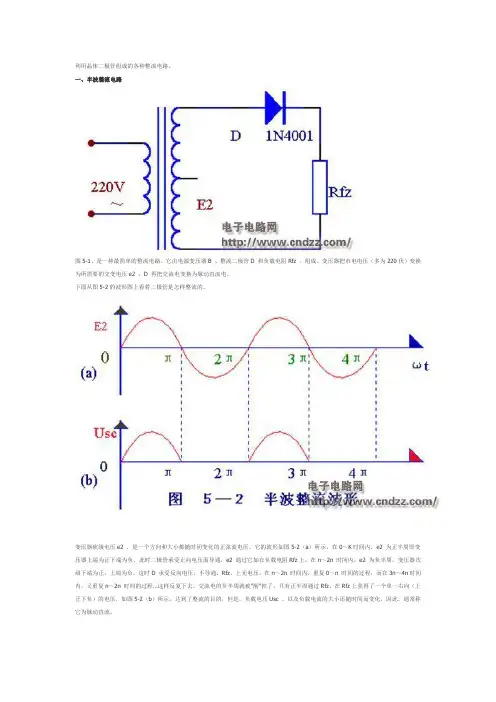

一、半波整流电路图5-1、是一种最简单的整流电路。
它由电源变压器B 、整流二极管D 和负载电阻Rfz ,组成。
变压器把市电电压(多为220伏)变换为所需要的交变电压e2 ,D 再把交流电变换为脉动直流电。
下面从图5-2的波形图上看着二极管是怎样整流的。
变压器砍级电压e2 ,是一个方向和大小都随时间变化的正弦波电压,它的波形如图5-2(a)所示。
在0~K时间内,e2 为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通,e2 通过它加在负载电阻Rfz上,在π~2π 时间内,e2 为负半周,变压器次级下端为正,上端为负。
这时D 承受反向电压,不导通,Rfz,上无电压。
在π~2π 时间内,重复0~π 时间的过程,而在3π~4π时间内,又重复π~2π 时间的过程…这样反复下去,交流电的负半周就被"削"掉了,只有正半周通过Rfz,在Rfz上获得了一个单一右向(上正下负)的电压,如图5-2(b)所示,达到了整流的目的,但是,负载电压Usc 。
以及负载电流的大小还随时间而变化,因此,通常称它为脉动直流。
这种除去半周、图下半周的整流方法,叫半波整流。
不难看出,半波整说是以"牺牲"一半交流为代价而换取整流效果的,电流利用率很低(计算表明,整流得出的半波电压在整个周期内的平均值,即负载上的直流电压Usc =0.45e2 )因此常用在高电压、小电流的场合,而在一般无线电装置中很少采用。
二、全波整流电路如果把整流电路的结构作一些调整,可以得到一种能充分利用电能的全波整流电路。
图5-3 是全波整流电路的电原理图。
全波整流电路,可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头,把次组线圈分成两个对称的绕组,从而引出大小相等但极性相反的两个电压e2a 、e2b ,构成e2a 、D1、Rfz与e2b 、D2 、Rfz ,两个通电回路。

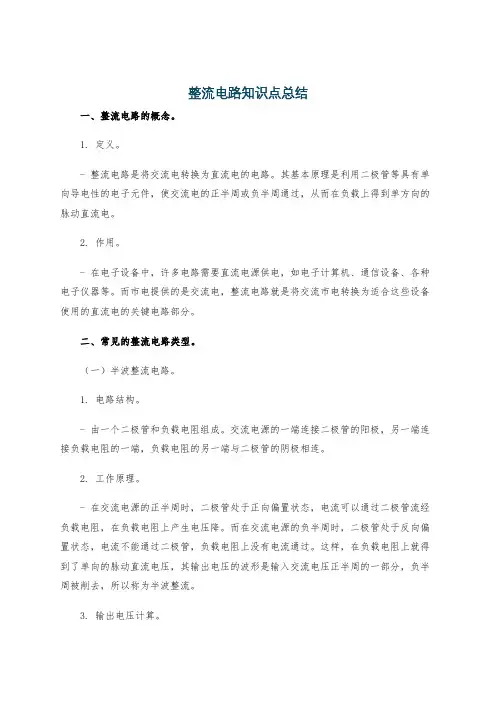

整流电路知识点总结
整流电路知识点总结一、整流电路的概念。
1. 定义。
- 整流电路是将交流电转换为直流电的电路。
其基本原理是利用二极管等具有单向导电性的电子元件,使交流电的正半周或负半周通过,从而在负载上得到单方向的脉动直流电。
2. 作用。
- 在电子设备中,许多电路需要直流电源供电,如电子计算机、通信设备、各种电子仪器等。
而市电提供的是交流电,整流电路就是将交流市电转换为适合这些设备使用的直流电的关键电路部分。
二、常见的整流电路类型。
(一)半波整流电路。
1. 电路结构。
- 由一个二极管和负载电阻组成。
交流电源的一端连接二极管的阳极,另一端连接负载电阻的一端,负载电阻的另一端与二极管的阴极相连。
2. 工作原理。
- 在交流电源的正半周时,二极管处于正向偏置状态,电流可以通过二极管流经负载电阻,在负载电阻上产生电压降。
而在交流电源的负半周时,二极管处于反向偏置状态,电流不能通过二极管,负载电阻上没有电流通过。
这样,在负载电阻上就得到了单向的脉动直流电压,其输出电压的波形是输入交流电压正半周的一部分,负半周被削去,所以称为半波整流。
3. 输出电压计算。
- 设输入交流电压的有效值为U_2,则半波整流电路输出电压的平均值U_O 为U_O=0.45U_2。
4. 优缺点。
- 优点:电路简单,使用的元件少,成本低。
- 缺点:输出电压脉动大,直流成分低,电源利用率低,只利用了交流电源的半个周期。
(二)全波整流电路。
1. 电路结构。
- 有两种常见结构,一种是使用两个二极管和一个中心抽头的变压器;另一种是使用四个二极管组成的桥式整流电路。
- 在中心抽头变压器全波整流电路中,变压器的次级绕组有中心抽头,将次级绕组分为两个相等的部分。
两个二极管分别连接在次级绕组的两端与负载电阻之间,且二极管的阴极连接在一起作为输出的正极,变压器中心抽头作为输出的负极。
- 桥式整流电路由四个二极管D1 - D4组成。
交流电源的两端分别连接到桥式电路的一对对角线上,负载电阻连接在另外一对对角线上。
二极管基本电路知识点总结
二极管基本电路知识点总结一、二极管的基本特性二极管是一种具有两个电极的电子器件,通常由P型半导体和N型半导体材料组成。
在二极管的两端加上适当的电压时,可以通过控制二极管的导电方向来实现电流的流动。
1. 正向导通和反向截止二极管在正向电压下导通,而在反向电压下截止。
在正向导通状态下,当二极管两端的电压超过一定的阈值电压(一般是0.7V),电流开始从P型半导体流向N型半导体,形成正向电流。
而在反向电压下,二极管的两端没有电流通过,处于截止状态。
2. 饱和电流和截止电流当二极管处于正向导通状态时,会有一个较小的正向饱和电流通过二极管。
而在反向截止状态下,只有一个极小的反向截止电流通过二极管。
这两个电流是二极管的基本参数,需要在实际电路设计中进行考虑。
3. 二极管的正向电压降在正向导通状态下,二极管的两端会有一个正向电压降(一般是0.7V),这是二极管的一个重要特性。
在实际电路中,需要考虑二极管的正向电压降对电路的影响。
4. 二极管的反向击穿当反向电压超过二极管的击穿电压时,会导致二极管的击穿现象。
这会导致电流迅速增大,可能损坏二极管。
因此在实际电路设计中,需要避免二极管的反向击穿现象。
以上是二极管的基本特性,了解这些特性有助于我们在电路设计过程中正确选择和使用二极管,确保电路的正常工作。
二、常见的二极管电路在实际电路设计中,二极管常常作为整流器、稳压器、开关和限流器等功能模块使用。
以下是常见的二极管电路实例:1. 整流电路整流电路通常通过二极管将交流电信号转换为直流电信号。
常见的整流电路有半波整流电路和全波整流电路。
半波整流电路中,二极管只让一个半周的正弦波通过,而全波整流电路中,通过使用四个二极管可以让整个正弦波通过,以实现更加完全的整流。
2. 稳压器电路稳压器电路通过使用二极管的稳压特性来实现对电压的稳定输出。
常见的稳压器电路有稳压二极管稳压器和集成稳压器,它们可以在电路中起到对输出电压进行稳定的作用。
二极管及整流电路试题及答案
二极管及整流电路试题及答案一、单选题1.二极管两端加正向电压时,A、立即导通B、超过死区电压就导通C、超过0.2V就导通D、超过击穿电压就导通【正确答案】:B2.当二极管工作在正向特性区,且所受正向电压大于其死区电压时,则二极管相当于A、大电阻B、大电容C、断开的开关D、接通的开关【正确答案】:D3.以下关于单相半波整流电路的各种叙述中,正确的是A、流过整流管的电流小于负载电流B、流过整流管的电流与负载电流相等C、整流管的端电压为零D、整流管承受的最大反向电压等于负载电压平均值【正确答案】:B4.普通二极管导通时,则二极管两端所加的电压是A、正向偏置B、反向偏置C、无偏置D、零偏置【正确答案】:A5.半导体中的空穴和自由电子数目相等,这样的半导体称为A、杂质半导体B、本征半导体C、P型半导体D、N型半导体【正确答案】:B6.二极管正极电位为9V,负极电位为5V,则该管处于A、零偏B、反偏C、正偏D、击穿【正确答案】:C7.下图所示电路中,输入电压"-:',;八」V,二kQ。
则当开关SI、S2均断开时,输出电压的平均值’为A、45VB、90vC、100vD、120v【正确答案】:A8.下列关于电感滤波电路的叙述中,正确的是A、电路的滤波,利用了电感器的B、电感器端电压为电路输入脉动直流电中的直流分量;C、电路的输出电压平均值得到提升;D、电感量L越大,滤波效果便越好。
【正确答案】:D9.面接触型二极管比较适用于A、小信号检波B、小功率整流C、大电流开关D、大功率整流【正确答案】:D10.半导体中导电的载流子是A、电子B、空穴C、离子D、电子和空穴【正确答案】:D11.锗二极管的导通电压是A、0.1V左右B、0.3V左右C、0.5V左右D、0.7V左右【正确答案】:B12.电路如图,VD为理想二极管,则二极管的状态是A、导通B、截止C、击穿D、烧坏【正确答案】:A13.下图所示电路中,输入电压「「’•…':l V,匚-kQ。
二极管整流电路集锦
二极管整流电路集锦江苏省泗阳县李口中学沈正中整流电路是各种电子设备中必不可少的首要电路,而不同的电子设备用到的整流电路不尽相同,合理利用二极管的不同组合,构成的整流电路会有得心应手的应用,本文集锦了照明电压的各种二极管整流电路,共同仁者参考!1、半波整流电路,如图1所示。
这是一个最简单的基本整流电路,其中括号内的数字是接上电容滤波后,有负载时的近似输出电压值。
2、全波整流电路,如图2所示。
这是一个基本整流电路,其中括号内的数字是接上电容滤波后,有负载时的近似输出电压值。
3、桥式整流电路,如图3示。
这也是一个常用的基本整流电路,其中括号内的数字是接上电容滤波后,有负载时的近似输出电压值。
4、半波倍压整流电路,如图4示。
这也是一个基本整流电路。
5、全波倍压整流电路,如图5示。
这也属于基本整流电路。
6、双电压中心抽头全波混合整流电路,如图6示。
能得到高、低两种电压。
7、中心抽头全波桥式整流电路,如图7示。
得到正负对称电压。
8、桥式全波开关变压整流电路,如图8示。
K在1时,是桥式整流,K在2时,中心式全波整流。
9、桥式、中心抽头全波开关三变压整流电路,如图9示。
K在1时,中心式整流电路,K在2时,桥式整流电路,K在3时,倍压整流电路。
10、半倍压整流电路,如图10示。
整流后的电压为(+2)U,C1、C2容量与输出电流有关,输出10mA时,用220μF。
11、全波整流新电路,如图11示。
效果与基本电路一样,但便于二极管直接接地散热。
12、单管全波整流电路,如图12示。
要求,当时,输出波形近似于全波整流。
13、三电压整流电路,如图13示。
14、多电压整流电路,如图14示。
共能获得五种输出电压,DE间-0.45U2 ,CE间+0.45U2 ,AE间+0.45(U2+U2),K在1时,AB间+0.9 U1 ,K在2时,AB间+2U1 。
15、单绕组桥式正负对称电压和倍压整流电路,如图15示。
16、单绕组桥式和倍压整流电路,如图16示。
二极管整流电路试题 月考
2012级12月电子月考试题一、填空1、在本征半导体中掺入价元素,可形成N型半导体,其中多数载流子为,少数载流子为,它的导电能力比本征半导体。
2、如图,这是材料的二极管的____曲线,在正向电压超过 V后,二极管开始导通,这个电压称为电压。
正常导通后,此管的正向压降约为 V。
当反向电压增大到 V时,即称为电压时,反向电流会急剧增大,该现象为。
若反向电压继续增大,容易发生现象。
其中稳压管一般工作在区。
3、用万用表欧姆档测二极管的正、反向电阻时,若两次测得的阻值都较小,则表明二极管内部;若两次测得的阻值都较大,则表明二极管内部。
两次测的阻值相差越大,则说明二极管的越好。
4、整流是指_______________________________________,将交流电转换成较稳定的直流电,一般要经过以下过程: ___________ →____________ →____________ →____________5、有一直流负载R L=9Ω,需要直流电压V L=45V, 现有2CP21 (I FM=3000mA,V RM=100V)和2CP33B (I FM=500mA, V RM=50V) 两种型号的二极管若干,若采用桥式整流电路,应该选用型的二极管只。
6、滤波器的作用是将整流电路输出的中的成分滤去,获得比较的直流电,通常接在电路的后面。
它一般分为、和两类,其中的滤波效果较好。
7、图中,V为硅二极管。
1)S与A接通时,V的状态,V MN= V与B接通时,的状态,V MN= V二、判断题1、( )将P型半导体和N型半导体简单的接触并连在一起,就会形成PN结。
2、()P型半导体可通过纯净半导体中掺入五价磷元素获得。
3、()P型半导体带正电,N型半导体带负电。
4、()硅二极管死区电压是0.3V,正向压降是0.6V。
5、()硅的导通电压为0.3V,锗的导通电压为0.7V 。
6、()二极管在使用中必须防止进入电击穿区而烧坏二极管。
二极管整流电路试题
晶体二极管和二极管整流电路习题一、填空1、纯净的半导体称为 ,它的导电能力很 。
在纯净的半导体中掺入少量的三价元素,可形成P 型半导体,又称 型半导体,其中多数载流子为 ,少数载流子为 。
2、如图,这是 材料的二极管的____ 曲线, 在正向电压超过 V 后,二极管开始导通,这个电压称为电压。
正常导通后,此管的正向压降约为 V 。
当反向电压增大到 V 时,即称为 电压时,反向电流会急剧 增大,该现象为 。
若反向电压继续增大, 容易发生 现象。
其中稳压管一般工作在 区。
3、二极管的伏安特性指 和 关系,当正向电压超过 _____后,二极管导通。
正常导通后,二极管的正向压降很小,硅管约为 V,锗管约为 V 。
4、二极管的重要特性是 ,具体指:给二极管加 电压,二极管导通;给二极管加 电压,二极管截止。
5、PN 结的单向导电性指 ,当反向电压增大到 时,反向电流会急剧增大,这种现象称 。
6、二极管的主要参数有 ________、_________和 ,7、用模拟式万用表欧姆档测二极管的正、反向电阻时,若两次测得的阻值都较小,则表明二极管内部 ;若两次测得的阻值都较大,则表明二极管内部 。
两次测的阻值相差越大,则说明二极管的 性能越好。
8、有一直流负载R L =9Ω,需要直流电压V L =45V,现有2CP21(I FM =3000mA,V RM =100V)和2CP33B(I FM =500mA,V RM =50V) 两种型号的二极管,若采用桥式整流电路,应选用 型二极管 只。
9、稳压二极管的稳压特性指 ,动态电阻r Z 越大,说明稳压性能越 。
10、滤波器的作用是将整流电路输出的 中的 成分滤去,获得比较 的直流电,通常接在 电路的后面。
它一般分为 、 和 三类,其中 的滤波效果较好。
11、有一锗二极管正反向电阻均接近于零,表明该二极管已_______ ,又有一硅二极管正反向电阻均接近于无穷大,表明该二极管已_______ 。
(完整版)二极管习题
二极管电路习题一、选择题1、在题 1.1 图所示电路中,U A0 电压为( ) (a )12V (b )-9V (c )-3V2 在题 1.2 图所示电路中,所有二极管均为理想元件,则 D1、D2、D3 的工作状 态为( ) 。
(a )D1 导通,D2、D3 截止 (b )D1、D2 截止,D3 导通 (c )D1、D3 截止,D2 导通3 在题 1.3 图所示电路中,所有二极管均为理想元件,则 D1、D2 的工作状态为 ( ) 。
(a )D1 导通,D2、截止 (b )D1、D2 均导通 (c )D1、截止,D2 导通4 在题 1.4 图所示电路中,D1、D2 为理想元件,则电压 U0 为( ) (a )3V (b )5V (c )2V5 电路如题 1.5 图(a )所示,二极管 D 为理想元件,输入信号 ui 为图(b )所 示的三角波,则输出电压 u0 的最大值为( ) 。
(a )5V (b )17V (c )7V6 在题 1.6 图所示电路中,二极管为理想元件,uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). (a )3V (b )2sinωtV (c )3+2sinωtV7 在题 1.7 图所示电路中,二极管为理想元件,则输出电压 U0 为( ) (a )3V (b )0V (c )-12V8 在题 1.8 图(1)所示电路中,二极管 D 为理想元件,设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ,正向压降不计,则输出电压 u0 的波形为图(2)中的 波形( )12V9V(c) RV O题1.1图9 在题1.9 图所示电路中,稳压二极管DZ2 的稳定电压为6V,DZ2 的稳定电压为12V,则输出电压U0 等于()。
(a)12V (b)6V (c)18V10 在题1.10 图所示电路中,稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V,正向电压降都是0.7V。
二极管整流电路分析习题解答
任务2.1 二极管整流电路分析习题解答一、测试(一)判断题1、半导体二极管按其结构的不同,可分为点接触型、面接触型和反向型3种。
答案:F解题:半导体二极管按其结构的不同,可分为点接触型、面接触型和平面型3种。
2、点触型二极管其接触面积小,结电容小,所以流过的电流小,但允许的最高频率低。
一般在低频检波和小功率整流中使用。
答案:F解题:点触型二极管其接触面积小,结电容小,所以流过的电流小,但允许的最高频率高。
一般在高频检波和小功率整流中使用。
3、面接触型: 接触面积大,结电容大,所以流过的电流大,但允许的最高频率低。
一般用于整流管中。
答案:T解题:面接触型: 接触面积大,结电容大,所以流过的电流大,但允许的最高频率低。
一般用于整流管中。
4、二极管正、反向电阻的测量值相差越大越好,一般二极管的正向电阻测量值为几百欧,反向电阻为几十千欧到几百千欧。
答案:T解题:二极管正、反向电阻的测量值相差越大越好,一般二极管的正向电阻测量值为几百欧,反向电阻为几十千欧到几百千欧。
5、二极管是电子电路中最常用的半导体器件之一。
利用其单向导电性及导通时正向压降很小的特点,可应用于整流、检波、钳位、限幅、开关以及元件保护等各种电路。
答案:T解题:二极管是电子电路中最常用的半导体器件之一。
利用其单向导电性及导通时正向压降很小的特点,可应用于整流、检波、钳位、限幅、开关以及元件保护等各种电路。
6、二极管的基本结构就是一个PN结,因此二极管具有和PN结安全相同的特性。
答案:F解题:二极管的基本结构就是一个PN结,因此二极管具有和PN结相同的特性。
但是,由于管子存在电中性区的体电阻和引线电阻等,在外加正向电压相同的情况下,二极管的正向电流要小于PN结的电流,大电流时更为明显。
7、当二极管的正向电压U F开始增加时(即正向特性的起始部分),此时U F较小,正向电流仍几乎为零,该区域称之为死区,硅管的死区电压约为0.5V,锗管约为0.1V。
看似简单的整流二极管电路详解(一)
整流电路AC/DC变换应用非常广泛,比DC/AC 逆变器功率范围更广,数量更多。
为了降低谐波电流,有源PFC应用越来越广泛,但二极管整流在电机驱动等应用中还是主流的方案,而且功率范围很广,所以了解二极管整流电路工程设计非常重要。
整流电路是电力电子课程的基础内容,占篇幅也很大,但是在书本上,工程上的重要基础问题没有细讲或没有涉及,尤其重要的整流电容滤波负载往往被忽略了,以至于使得整流电路设计在中小功率系统设计中也没有得到足够重视,直接影响系统成本和可靠性。
而大功率整流,譬如新能源电解氢,整流知识是必不可少的。
为了帮助电力电子专业学生和工程师了解整流电路和整流电容滤波电路的特性和工程设计,撰写了本系列讲座,分6个周末连载花絮整流二极管的演变随着双极性半导体技术的发展,二极管和晶闸管的直径可以做到6英寸,150mm, 二极管的电流电压规格可以做到8000A,9000V,英飞凌的产品为:8320A 600V,6070A 5000V, 1440A 9000V。
产品覆盖镇流器的功率范围为30kW-50MW,构成最大的系统为10GW量级。
最近的例子是,2022年4月16日,陕北-湖北±800kV特高压直流输电工程,额定输送容量8000MW,每年输电400亿千瓦时。
而高压大功率二极管晶闸管仅50年历史,所以在80年代以前的城市轨道交通中,供电系统的整流设备大多数采用水银整流器,其耐压水平仅能满足750V电压的要求,所以无轨电车和早期的地铁是750V直流系统。
到了八十年代,高电压的电力半导体器件制造技术经成熟,这样地铁开始采用1500V电压等级直流系统。
水银整流器像个漫画书中的八爪鱼,照片中的水银整流器是陈列在英飞凌Warstein工厂里古物。
这一技术有近90年的历史,展品的规格仅为300A670V。
这样大的一只八爪鱼而现在只需要3个50mm宽的模块就搞定了。
水银整流器在电力电子应用中扮演着重要的角色,1935年西门子第一代SIMOVERT MasterDrives系列电机驱动器就是采用水银整流器的,功率做到500kW。
充电二极管整流电路接法 -回复
充电二极管整流电路接法-回复问题并详细解释相关概念和原理。
充电二极管整流电路接法是一种用于将交流电转换为直流电的电路。
它由一个二极管和一个电容器组成,通过适当的接法和设计,可以将交流电源的正弦波转换为近似直流的脉动电流。
在本文中,我们将一步一步回答以下问题并详细解释充电二极管整流电路接法的原理和相关概念。
问题1:什么是交流电和直流电?问题2:什么是整流?问题3:什么是充电二极管?问题4:为什么要用充电二极管整流电路?问题5:充电二极管整流电路的接法是什么?问题1:什么是交流电和直流电?为了更好地理解充电二极管整流电路的原理,我们首先需要了解什么是交流电和直流电。
在电流中,存在两种类型的电流,即交流电和直流电。
交流电(Alternating Current,AC)是指电流在电路中的方向和强度按周期性规律变化的电流。
它通常以正弦波的形式表示,频率可以是50Hz 或60Hz,取决于每秒钟的周期数。
交流电是由电力公司供应的常见电源类型。
直流电(Direct Current,DC)是电流在电路中保持恒定方向和强度的电流。
它通常用直线表示,不像交流电那样变化。
直流电可以通过电池或直流电源供应。
问题2:什么是整流?在电力传输和电子设备中,交流电的形式可能不太适合某些应用。
这就是为什么我们需要整流的原因。
整流是将交流电转变为直流电的过程。
它通过将电流的方向只允许在一个方向上流动来实现。
整流可以通过使用整流器(如充电二极管)来完成。
问题3:什么是充电二极管?充电二极管(Charging Diode)是一种特殊类型的二极管,它具有一个被用于滤除交流干扰的额外电容。
它通常由PN结构构成,其中P端连接到电源的正极,N端连接到电源的负极。
充电二极管适用于高电压和高电流应用,并且能够在一定程度上对交流电进行整流。
问题4:为什么要用充电二极管整流电路?充电二极管整流电路广泛应用于许多电子设备和电源电路中。
充电二极管整流电路的主要目的是将交流电转换为直流电,以使其适用于特定的应用。
二极管整流电路试题知识分享
二极管整流电路试题晶体二极管及整流电路试题(一)姓名学号一、填空1 、纯净的半导体称为,它的导电能力很。
在纯净的半导体中掺入少量的价元素,可形成P 型半导体,又称型半导体,其中多数载流子为,少数载流子为。
2 、在本征半导体中掺入价元素,可形成N 型半导体,其中多数载流子为,少数载流子为,体。
3 、如图,这是材料的二极管的__ 曲线,在正向电压超过V 后,二V(v) 极管开始导通,这个电压称为电压。
正常导通后,此管的正向压降约为V 。
当反向电压增大到V 时,即称为电压时,反向电流会急剧增大,该现象为。
若反向电压继续增大,容易发生现象。
其中稳压管一般工作在区。
4 、二极管的伏安特性指和关系,当正向电压超过____ 后,二极管导通。
正常导通后,二极管的正向压降很小,硅管约为V, 锗管约为V 。
5 、二极管的重要特性是,具体指:给二极管加电压,二极管导通;给二极管加电压,二极管截止。
6 、PN结的单向导电性指,当反向电压增大到时,反向电流会急剧增大,这种现象称。
7 、二极管的主要参数有___ 、_ ___ 、_和,二极管的主要特性是。
8 、用模拟式万用表欧姆档测二极管的正、反向电阻时,若两次测得的阻值都较小,则表明二极管内部;若两次测得的阻值都较大,则表明二极管内部。
两次测的阻值相差越大,则说明二极管的性能越好。
9 、整流是指_______________________________ ,_ 单相整流电路分、和电路。
10 、有一直流负载R L=9Ω,需要直流电压V L=45V,现有2CP21(I FM=3000mA,V RM=100V)和2CP33B(I FM=500mA, V RM=50V) 两种型号的二极管, 若采用桥式整流电路,应选用型二极管只。
11 、稳压二极管的稳压特性指,动态电阻r Z越大,说明稳压性能越。
12、滤波器的作用是将整流电路输出的中的成分滤去,获得比较的直流电,通常接在电路的后面。
晶体二极管和二极管整流电路试题
晶体二极管一、选择题(每题分,计分)1.二极管正向导通时,呈现 ············································································ ( )A. 较小电阻B. 较大电阻C. 不稳定电阻D. 无法确定2.硅稳压管稳压电路适用于 ············································································ ( )A. 输出电流较大、输出电压可调、稳定性能要求较高的场合B. 输出电流不大、输出电压固定、稳定性能要求不高的场合C. 输出电流不大、输出电压可调、稳定性能要求较高的场合D. 输出电流较大、输出电压固定、稳定性能要求不高的场合3.关于晶体二极管的正确叙述是 ······································································ ( )A. 普通二极管反向击穿后,很大的反向电流使PN结温度迅速升高而烧坏B. 普通二极管发生热击穿,不发生电击穿C. 硅稳压二极管只发生电击穿,不发生热击穿,所以要串接电阻降压D. 以上说法都不对4.硅材料二极管的正向压降一般为( ) VA. 0.2B. 0.3C. 0.5D. 0.75.通常要求二极管正反向电阻相差 ··································································· ( )A. 越小越好B. 越大越好C. 无差别较好D. 无穷大最好6.判别二极管的极性是用万用表的 ··································································· ( )A. 电阻挡B. 直流电压挡C. 直流电流挡D. 交流电流挡7.二极管两端加正向电压时 ············································································ ( )A. 一定导通B. 超过死区电压才导通C. 超过0.7V导通D. 超过0.3V才导通8.二极管的正向电阻与反向电阻关系是 ····························································· ( )A. 正向电阻远大于反向电阻B. 正向电阻远小于反向电阻C. 正向电阻等于反向电阻D. 无法确定9.用万用表判断发光二极管正负性时,一般选用电阻量程 ····································· ( )A. R×1B. R×10C. R×100或R×1KD. R×10K10.如图,电源接通后,正确说法为·································································· ( )A. H1、H2、H都可能亮B. H1、H2、H都不亮C. H1可能亮,H2、H不亮D. H不亮,H1、H2可能亮11.下列说法正确的是···················································································· ( )A. N型半导体带负电B. P型半导体带正电C. PN结型半导体为电中性体D. PN结内存在着内电场,短接两端会有电流产生12.PN结的主要特性为 ·················································································· ( )A. 正向导通特性B. 单向导电性C. 反向击穿特性D. 反向截止特性13.当环境温度升高时,半导体二极管的反向饱和电流将 ······································ ( )A. 减小B. 不变C. 增大D. 消失14.从二极管的伏安特性可以看出,二极管两端压降大于( ) 时,处于正向导通状态A. 0B. 死区电压C. 反向击穿电压D. 正向压降15.半导体在外电场作用下,( ) 做定向移动形成电流A. 电子B. 空穴C. 电子和空穴D. 无法确定16.单相半波整流电容滤波电路,当负载开路时,输出电压为 ································ ( )C. 0.45U2D. U2A. 0B.17.当温度升高时,二极管反向饱和电流将························································· ( )A. 增大B. 减小C. 不变D. 等于零18.二极管导通后,当流过它的电流增加一倍时,它两端的电压将 ·························· ( )A. 增加一倍B. 略有增加C. 增加一倍以上D. 不变19.用万用表的“R×10”档和“R×100”档测量同一个二极管的正向电阻,两次测得的值分别为R1和R2,则二者相比 ············································································ ( )A. R1>R2B. R1=R2C. R1<R2D. 说不清哪个大20.晶体二极管正向偏置是指··········································································· ( )A. 正极接高电位,负极接低电位B. 正极接低电位,负极接高电位C. 二极管没有正负极之分D. 二极管的极性任意接21.半导体中的导电粒子有·············································································· ( )A. 自由电子B. 正电荷C. 空穴D. 自由电子和空穴22.如图,V为理想二极管,描述正确的是························································· ( )A. V导通,V AB=0VB. V导通,V AB=15VC. V截止,V AB=12VD. V截止,V AB=3V23.二极管内部是由( ) 所构成的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二极管整流电路试题晶体二极管及整流电路试题(一)姓名学号一、填空1、纯净的半导体称为,它的导电能力很。
在纯净的半导体中掺入少量的价元素,可形成P型半导体,又称型半导体,其中多数载流子为,少数载流子为。
2、在本征半导体中掺入价元素,可形成N型半导体,其中多数载流子为,少数载流子为,它的导电能力比本征半导体。
3、如图,这是材料的二极管的____曲线,在正向电压超过 V后,二极管开始导通,这个电压称为电压。
正常导通后,此管的正向压降约为 V。
当反向电压增大到 V时,即称为电压时,反向电流会急剧增大,该现象为。
若反向电压继续增大,容易发生现象。
其中稳压管一般工作在区。
4、二极管的伏安特性指和关系,当正向电压超过_____后,二极管导通。
正常导通后,二极管的正向压降很小,硅管约为V,锗管约为 V。
5、二极管的重要特性是,具体指:给二极管加电压,二极管导通;给二极管加电压,二极管截止。
6、PN结的单向导电性指,当反向电压增大到时,反向电流会急剧增大,这种现象称。
7、二极管的主要参数有 ________、____ ___、 _和,二极管的主要特性是。
8、用模拟式万用表欧姆档测二极管的正、反向电阻时,若两次测得的阻值都较小,则表明二极管内部;若两次测得的阻值都较大,则表明二极管内部。
两次测的阻值相差越大,则说明二极管的性能越好。
9、整流是指_______________________________________,单相整流电路分、和电路。
10、有一直流负载RL =9Ω,需要直流电压VL=45V,现有2CP21(IFM =3000mA,VRM=100V)和2CP33B(IFM=500mA, VRM=50V) 两种型号的二极管,若采用桥式整流电路,应选用型二极管只。
11、稳压二极管的稳压特性指,动态电阻rZ越大,说明稳压性能越。
12、滤波器的作用是将整流电路输出的中的成分滤去,获得比较的直流电,通常接在电路的后面。
它一般分为、和三类,其中的滤波效果较好。
13、有一锗二极管正反向电阻均接近于零,表明该二极管已_______ ,又有一硅二极管正反向电阻均接近于无穷大,表明该二极管已_______ 。
14、如图,V1、V2为理想二极管。
V1状态,V2状态。
VAB=V15、如图,V为理想二极管。
V状态,VAB= V16、图中,V为硅二极管。
1)S与A接通时,V的状态,VMN= V2)S与B接通时,V的状态,VMN= V17、如图,V1、V2为硅稳压二极管,若Vi足够大,则输出电压VO= V二、判断题1、( )将P型半导体和N型半导体简单的接触并连在一起,就会形成PN 结。
2、()P型半导体可通过纯净半导体中掺入五价磷元素获得。
3、()P型半导体带正电,N型半导体带负电。
4、()硅二极管门坎电压是0.3V,正向压降是0.6V。
5、()硅的导通电压为0.3V,锗的导通电压为0.7V 。
6、()二极管在使用中必须防止进入电击穿区而烧坏二极管。
7、()二极管只要加上了正向电压,就一定能导通。
8、()二极管正向使用时不能稳压。
9、()变压器中心抽头式全波整流电路,二极管承受的反向峰值电压为2V2。
10、()电感滤波器一般常用于负载电流较小的场合。
11、()电容滤波器实质上是在整流电路负载电阻旁串联一个电容器,常选用于负载电流较小的场合。
12、()稳压二极管一般工作在反向击穿区。
13、()稳压管的动态电阻越小,稳压性能越好。
14、()稳压二极管正向使用时,和普通二极管的特性相同。
15、()单相桥式整流电路属于单相全波整流电路。
16、()选择整流二极管主要考虑两个参数:反向击穿电压和正向平均电流。
17、()单相桥式整流电路在输入交流电压的每个半周内都有两只二极管导通。
18、()单相桥式整流电路输出的直流电压平均值是半波整流电路输出的直流电压平均值的2倍。
19、()直流稳压电源只能在电网电压变化时使输出电压基本不变,而当负载电流变化时不能起稳压作用。
三、单项选择题1、()关于晶体二极管的正确叙述是:A 普通二极管反向击穿后,很大的反向电流使PN结温度迅速升高而烧坏。
B 普通二极管发生热击穿,不发生电击穿。
C 硅稳压二极管只发生电击穿,不发生热击穿,所以要串接电阻降压。
D 以上说法都不对。
2、()关于滤波器,正确叙述是:A 电容滤波器电路的电容量越大,负载越重,输出直流越平滑。
B 电容量越小,负载越重,输出电压越接近脉动电压峰值。
C电感滤波器是利用电感具有反抗电流变化的作用,使负载电流的脉动程度减小,从而使输出电压平滑。
D 电感量越大,产生的自感电动势越大,滤波效果越差。
3、()如图,电源接通后,正确说法为A H1、H2、H可能亮。
B H1、H2、H都不亮。
C H1可能亮,H2、H不亮。
D H1不亮,H2、H可能亮。
4、()如图,V为理想二极管A V导通,VAB =0V。
B V导通,VAB=15V。
C V截止,VAB =12V。
D V截止,VAB=3V。
5、()如图,V为理想二极管A V截止,VAB =12V。
B V导通,VAB=6V。
C V导通,VAB =18V。
D V截止,VAB=0V。
6、( )二极管两端加上正向电压时A 一定导通B 超过死区电压才能导通 B 超过0.7伏才能导通 D 超过0.3伏才能导通7、( )在测量二极管反向电阻时,若用两手把管脚捏紧,电阻值将会:A 变大B 变小C 不变化D 不能确定四、分析判断题1、硅稳压二极管,稳定电压如图所示,当V I 足够大时,计算各V O 值。
V O =________________ V O =_______________V o 8V 7.5V V I + +-- V o 8V 7.5V V I + + -- V o 8V 7.5V V I + + -- V o8V7.5V I + +--V O =________________ VO=_______________2、如图,V1、V2为理想二极管。
VAB= S合上时,VP=S断开时,VP=五、计算分析题1、变压器中心抽头式全波整流电路中,已知VL=54V,IL=2A。
求:1)电源变压器次级半个绕组电压V2;2)整流二极管承受的最大反向电压VRM;3)流过二极管的平均电流IV。
2、在桥式整流电路中,已知VL=9V,IL=1A。
求:RV12VB+12V +3VR V2P1)电源变压器次级电压V;2;2)整流二极管承受的最大反向电压VRM。
3)流过二极管的平均电流IV3、桥式整流电路中,若:内部短路,会出现什么现象?1)V1虚焊,会出现什么现象?2)V13)V方向接反,会出现什么现象?14)若四只二极管的极性全部接反,对输出有何影响?4、画出带有滤波及稳压电路的桥式整流电路,并说明:1)负载变化,使V↑时,电路的稳压过程。
O↓时,电路的稳2)当电网电压变化,引起图中整流、滤波后的电压VI压过程。
5、在桥式整流电路中,若要求输出电压为18V,负载电流为2A,试求:1)电源变压器次级电压V;2;2)整流二极管承受的最大反向电压VRM。
3)流过二极管的平均电流IV4)若V管内部短路,整流电路会出现什么现象?1晶体二极管及整流电路试题(二)姓名学号一、填空题1、把P型半导体N型半导体结合在一起,就形成。
2、半导体二极管具有单向导电性,外加正偏电压,外加反偏电压。
3、利用二极管的可将交流电变成。
4、根据二极管的性,可使用万用表的R×1K挡测出其正负极,一般其正反向的电阻阻值相差越越好。
5、锗二极管工作在导通区时正向压降大约是,死区电压是。
6、硅二极管的工作电压为,锗二极管的工作电压为。
7、整流二极管的正向电阻越,反向电阻越,表明二极管的单向导电性能越好。
8、杂质半导体分型半导体和型半导体两大类。
9、半导体二极管的主要参数有、,此外还有、、等参数,选用二极管的时候也应注意。
10、当加到二极管上的反向电压增大到一定数值时,反向电流会突然增大,此现象称为现象。
11、发光二极管是把能转变为能,它工作于状态;光电二极管是把能转变为能,它工作于状态。
12、整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合,电感滤波器适用于的场合。
13、设整流电路输入交流电压有效值为U2,则单相半波整流滤波电路的输出直流电压U L(AV)= ,单相桥式整流电容滤波器的输出直流电压U L= ,单相桥式整流电感滤波器的输出直流电压U L(AV)= 。
(AV)14、除了用于作普通整流的二极管以外,请再列举出2种用于其他功能的二极管:,。
15、常用的整流电路有和。
16、为消除整流后直流电中的脉动成分,常将其通过滤波电路,常见的滤波电路有,,复合滤波电路。
17、整流电路后无电容滤波的输出电压为,有电容滤波的输出电压为。
18、桥式整流电容滤波电路和半波整流电容滤波电路相比,由于电容充放电过程(延长,缩短),因此输出电压更为(平滑,多毛刺),输出的直流电压幅度也更(高,低)。
19、滤波电路中,负载电阻RL的阻值越_________、滤波电容C的容量越_________,电容滤波效果更好20、单相全波整流电路中,若负载电流为10mA,则流过每个二极管的电流是___________。
二、选择题1、具有热敏特性的半导体材料受热后,半导体的导电性能将。
A、变好B、变差C、不变D、无法确定2、P型半导体是指在本征半导体中掺入微量的。
A、硅元素B、硼元素C、磷元素D、锂元素3、N型半导体是指在本征半导体中掺入微量的。
A、硅元素B、硼元素C、磷元素D、锂元素4、PN结加正向电压时,空间电荷区将。
A、变窄B、基本不变C、变宽D、无法确定5、二极管正向电阻比反向电阻。
A、大B、小C、一样大D、无法确定6、二极管的导通条件。
A、uD>0B、uD>死区电压C、uD>击穿电压D、以上都不对7、晶体二极管内阻是。
A、常数B、不是常数C、不一定D、没有电阻8、电路如图所示,输出电压U O应为。
A、0.7VB、3.7VC、10VD、0.3V9、把一个二极管直接同一个电动势为1.5V,内阻为零的电池正向连接,该二极管。
A、击穿B、电流为零C、电流正常D、电流过大使管子烧坏10、下面列出的几条曲线中,哪条表示的理想二极管的伏安特性曲线。
11、二极管的反向饱和电流在室温20o C时是5 μA,温度每升高10o C,其反向饱和电流值增大一倍,当温度为30 o C时,反向饱和电流值为。
A、5 μAB、10 μAC、20 μAD、30 μA12、将交流电压Ui经单相半波整流电路转换为直流电压Uo的关系是。
A、Uo=UiB、Uo=0.45UiC、Uo=0.5UiD、2Ui13、三极管三个极的对地电位分别是-6 V、-3 V、-3.2 V,则该管是。
