锚杆拉力计说明书
LDZ-200矿用锚杆拉力计使用说明书
MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。
二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。
三、型号拉力及型号编制方法如下L D Z200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。
锚杆拉力计
锚杆拉力计参数及操作说明编辑：山东恒安概述：锚杆拉力计对锚喷支护理论，各种锚杆的研究及工程质量的检验具有大作用。
数显锚杆拉力计具有体积小、重量轻、操作简单三大优点外，还有中孔大、活塞有效行程高等特点，特别对于本质锚杆的锚固力检验、具有重大意义，广泛应用于煤矿、国防、交通运输等多种坑道作业，适用于锚固力在300KN以内的锚杆锚固力测定，手动泵还可以作为输送小流量高压油的动力源。
参数：锚杆拉力计分为三种型号，分别为MSL-100 MSL-200 MSL-300.具体参数如下：MSL—100型⑴最大拉力: 10t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 18.5平方厘米；⑸手摇力（达到额定压力）: 25㎏；⑹重量: 约8.25㎏。
MSL—200型⑴最大拉力: 20t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 35平方厘米；⑸手摇力（达到额定压力）:25㎏；⑹重量: 约10.25㎏。
MSL-300型⑴最大拉力：30 t；⑵额定压力：55 MPa；⑶活塞行程（加回程弹簧）：20 mm；⑷活塞面积：55平方厘米；⑸手摇力（达到额定压力）：25㎏；⑹重量: 约22 ㎏。
操作说明：1. 取下千斤顶、手压泵、高压胶管上的防尘帽，并用清洁布擦净各接头，防止污物进入油路内，然后再使千斤顶和手压泵柱塞降至最低位置，然后把高压胶管两端的快速接头插入千斤顶和手压泵的油孔内，并插好U形卡7，同时插上压力表12和U形卡7。
2. 拧紧手压泵上卸载阀6，再拧下贮液筒2上的注油螺钉1往贮液筒中注入20#机械油或20#液压油，注满油后拧紧注油螺钉1。
注意：第一次加油时应加满贮液筒2，连续工作时一般不应加注油，必要补充加时不要过量加油，以免造成卸载后千斤顶不能复位。
3. 将锚杆接头11紧拧到测试锚杆末端，再套上支承筒和千斤顶，（使千斤顶活塞伸出端朝外）最后拧紧螺母10。
锚杆拉拔仪说明书
SW 系列锚杆拉拔仪使用说明书上海荣计达实验仪器有限公司一、概况我公司是专业从事研制开发锚杆拉力计液压机械及公路仪器生产厂家，本厂产品精良，技术力量雄厚，加工设备齐全，每项产品从设计到品质绝对可靠，实用性强，并具有良好的售后服务，能让用户买的放心，用着舒心，多年来深得用户信赖。
该拉力计由手压泵、液压缸、压力表及高压胶管等部分组成。
其中SW－200/300型手压泵为高、低压双径柱塞式设计，高压高效，泵体采用精密铸钢制造，使用寿命长。
液压缸为中空自复位式，SW－200与300型带有提把并可通过快速接头与高压胶管相接。
数字压力表读数直观，可直读锚杆拉力值。
该系列拉力计结构紧凑、携带方便、体积小、重量轻。
拉力计手动泵亦可作为通用小流量高压油的动力源。
二、主要技术参数指针压力表精度等级：1.5MPa数显压力表精度：1级三、结构特征与操作步骤：3、油缸工作时底部应摆平放稳，垂直受力。
不得超行程工作。
4、加注液压油应干净。
5、被测锚杆所受压力可在压力表上的读数（兆帕MPa）并在换算表中查出相应的总拉力（KN），数显表直读拉力值。
五、常见故障及排除方法ML型系列锚杆拉力计结构见图1ML型系列锚杆拉力计结构见图11注油阀2储油筒3泵体4卸荷阀5指针表6油管7快速接头8液压缸图1操作程序请按以下步骤进行：1、检查油量如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵，逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。
拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。
2、排气液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。
方法是，将手动泵放在比液压缸稍高的地方，压动手动泵，使液压油缸活塞伸出，再打开卸荷阀，使活塞缩回，连续几次即可。
必要时可打开注油阀，排除储油筒内空气。
3、检测锚杆将油管与千斤顶连接，按上述1、2项要求进行油量、排气及压力表检查。

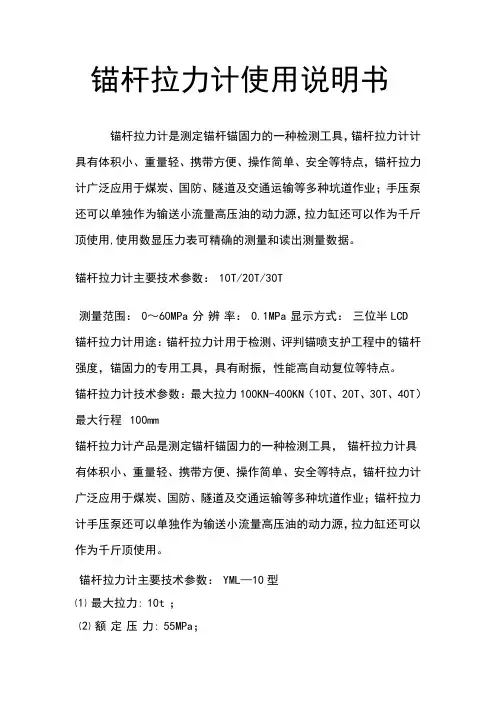

锚杆拉力计使用说明书
锚杆拉力计使用说明书
锚杆拉力计是测定锚杆锚固力的一种检测工具，锚杆拉力计计具有体积小、重量轻、携带方便、操作简单、安全等特点，锚杆拉力计广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业；手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用,使用数显压力表可精确的测量和读出测量数据。
锚杆拉力计主要技术参数：10T/20T/30T
测量范围：0～60MPa分辨率：0.1MPa显示方式：三位半LCD
锚杆拉力计用途：锚杆拉力计用于检测、评判锚喷支护工程中的锚杆强度，锚固力的专用工具，具有耐振，性能高自动复位等特点。
锚杆拉力计技术参数：最大拉力100KN-400KN（10T、20T、30T、40T）最大行程100mm
锚杆拉力计产品是测定锚杆锚固力的一种检测工具，锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全等特点，锚杆拉力计广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业；锚杆拉力计手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。
锚杆拉力计主要技术参数：YML—10型
⑴最大拉力:10t；
⑵额定压力:55MPa；
⑶活塞行程（加回程弹簧）:20mm；
⑷活塞面积:18.5平方厘米；
⑸手摇力（达到额定压力）:25㎏；
⑹重量:约8.25㎏。
YML—20型⑴最大拉力:20t；
⑵额定压力:55MPa；
⑶活塞行程（加回程弹簧）:20mm；
⑷活塞面积:35平方厘米；
⑸手摇力（达到额定压力）:25㎏；
⑹重量:约10.25㎏。
MCL型锚杆(索)测力计使用说明书1
MCL型锚杆（索）测力计使用说明书
一、用途
锚杆（索）测力计用于监测锚杆（索）外端受力情况，对井下巷道支护锚杆（索）的张拉力的测量具有直观性。
通过对锚杆（索）工况的监测，以便对锚杆（索）支护质量进行监控，是研究巷道峒室稳定性不可缺少的监测仪器。
二、技术特点
已加大测力计底部与表杆的距离，防止巷道壁突出，对仪表的损伤。
安装、使用简单，数据直观，成本低。
三、技术参数
MCL-30型油压式锚索(杆)测力计技术参数表
量程0—300kN
几
何
尺
寸
压力枕组件
厚度：51mm, 57mm(高)
活塞直径：100mm
外直径：115mm
中心孔直径：32mm
压力表组件
外直径：60mm
厚度：30mm
压力：60MPa
总长度L≈280m
测量精度2．5级
四、换算表格
kN
MPa 50 100 150 200 250 300
表指示7.9 15.9 23.9 31.9 39.9 47.9。
LDZ-200矿用锚杆拉力计使用说明书(务实运用)
MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。
二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。
三、型号拉力及型号编制方法如下L D Z 200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。
润杰天地 RJ-30T 锚杆拉力计说明书
RJ-30系列锚杆拉力计
公司名称：北京润杰天地科技有限公司
产品型号：RJ-30T
RJ-30锚杆拉力计（锚杆拉力计）是用于检测各种锚杆、锚索、锚杆、膨胀锚杆等锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各质检单位必备的检测仪器。
详细说明
RJ-30型锚杆拉力计
适用范围:
RJ-30锚杆拉力计是北京润杰天地科技有限公司的自主研制产品。
是用于检测各种锚杆、锚索、锚杆、膨胀锚杆等锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测（试验），是各质检单位必备的检测仪器。
本产品免费保修三年，本公司对所售出的产品实行终身维护负责制。
符合标准：GB 50367-2006《混凝土结构加固设计规范》
GB50330-2002《建筑边坡工程技术规范》
GB50086-2011《岩土锚固与喷射混凝土支护工程技术规范》。
LDZ S型锚杆拉力计说明书
LDZ/S 型矿用锚杆拉力计（锚杆拉拔仪）使用说明书一、 用途煤矿用锚杆拉力计是用于检测、评判锚喷支护工作中锚杆的强度、锚固力、锚固质量的专用机具。
广泛应用于煤矿锚杆支护、国防、交通等场所。
煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点。
二、 型号含义主要参数：额定张拉力值，单位千牛（KN ） 第二特征代号：Z 指针式/S 数显第一特征代号：D 单油路三、 技术参数四、结构原理图一、锚杆拉力计总图61、张拉千斤顶2、快速插销头3、高压胶管4、三通接头5、力值表6、液压泵站45321图二、张拉千斤顶总图1、外缸2、内缸体3、活塞4、压簧5、压盖6、底座7、拉头8、拉杆9、垫块10、快速接头座 11、螺母 12、O 型圈 13、O 型圈 14、组合垫液压泵站在开始工作时，液压油被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作空心千斤顶，当压力升到1.5MPa时，则低压溢流阀打开，低压油溢回油箱；升压工作：在上述基础上，高压柱塞继续工作，压力逐渐升高，推动空气千斤顶工作，从而实现对锚杆的拉拔。
当压力直过63MPa 时，则高压阀打开，高压油从高压阀溢回油箱，压力始终保持在63MPa。
五、操作程序请按以下步骤进行：1、松开手动液压泵泄压阀，使空心千斤顶活塞降至最低位置，然后把高压胶管两端的接头插入千斤顶和手压泵的插孔内，并插好U型卡。
2、拧紧手动液压泵上卸载阀，再拧下贮液筒上的注油镙钉，向贮液筒中注入N32液压油，注满后拧紧注油螺钉。
注意：第一次加油时应加满注液筒，连续工作进一般不加注油，必要补充时不要过量加油，以免造成卸载后千斤顶不能复位。
3、将拉力计拉杆用拉头连接在测试锚杆末端，再套上支承筒和空心千斤顶（使空心千斤顶活塞伸出朝外），最后拧紧大螺母。
4、将手动液压泵上缷载阀拧紧，然后均匀地上下摇动手动液压泵杆，使空心千斤顶拉杆顶出并拉拔锚杆，当拉拔力达到要测数值后停止加压。
锚杆拉拔仪说明书
SW 系列锚杆拉拔仪使用说明书上海荣计达实验仪器有限公司一、概况我公司是专业从事研制开发锚杆拉力计液压机械及公路仪器生产厂家，本厂产品精良，技术力量雄厚，加工设备齐全，每项产品从设计到品质绝对可靠，实用性强，并具有良好的售后服务，能让用户买的放心，用着舒心，多年来深得用户信赖。
该拉力计由手压泵、液压缸、压力表及高压胶管等部分组成。
其中SW－200/300型手压泵为高、低压双径柱塞式设计，高压高效，泵体采用精密铸钢制造，使用寿命长。
液压缸为中空自复位式，SW－200与300型带有提把并可通过快速接头与高压胶管相接。
数字压力表读数直观，可直读锚杆拉力值。
该系列拉力计结构紧凑、携带方便、体积小、重量轻。
拉力计手动泵亦可作为通用小流量高压油的动力源。
二、主要技术参数指针压力表精度等级：1.5MPa数显压力表精度：1级三、结构特征与操作步骤：3、油缸工作时底部应摆平放稳，垂直受力。
不得超行程工作。
4、加注液压油应干净。
5、被测锚杆所受压力可在压力表上的读数（兆帕MPa）并在换算表中查出相应的总拉力（KN），数显表直读拉力值。
五、常见故障及排除方法ML型系列锚杆拉力计结构见图1ML型系列锚杆拉力计结构见图1SW－100 SW－200SW－300SW－500SW-1000手压泵最大工作压力/Mpa63柱塞直径/mm 10 高压28 低压10 质量/kg 6 10 11 15 20千斤顶工作能力/KN 100 200 300 500 1000 拉力行程/mm 55 40 60 80 80 质量/kg 4 8 13 16 50型号主要参数1注油阀2储油筒3泵体4卸荷阀5指针表6油管7快速接头8液压缸图1操作程序请按以下步骤进行：1、检查油量如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵，逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。
拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。
锚杆拉拔仪说明书[1]
![锚杆拉拔仪说明书[1]](https://img.taocdn.com/s3/m/8c936d83680203d8ce2f247a.png)
SW 系列锚杆拉拔仪使用说明书上海荣计达实验仪器有限公司一、概况我公司是专业从事研制开发锚杆拉力计液压机械及公路仪器生产厂家，本厂产品精良，技术力量雄厚，加工设备齐全，每项产品从设计到品质绝对可靠，实用性强，并具有良好的售后服务，能让用户买的放心，用着舒心，多年来深得用户信赖。
该拉力计由手压泵、液压缸、压力表及高压胶管等部分组成。
其中SW－200/300型手压泵为高、低压双径柱塞式设计，高压高效，泵体采用精密铸钢制造，使用寿命长。
液压缸为中空自复位式，SW－200与300型带有提把并可通过快速接头与高压胶管相接。
数字压力表读数直观，可直读锚杆拉力值。
该系列拉力计结构紧凑、携带方便、体积小、重量轻。
拉力计手动泵亦可作为通用小流量高压油的动力源。
二、主要技术参数指针压力表精度等级：1.5MPa数显压力表精度：1级三、结构特征与操作步骤：3、油缸工作时底部应摆平放稳，垂直受力。
不得超行程工作。
4、加注液压油应干净。
5、被测锚杆所受压力可在压力表上的读数（兆帕MPa）并在换算表中查出相应的总拉力（KN），数显表直读拉力值。
五、常见故障及排除方法ML型系列锚杆拉力计结构见图1ML型系列锚杆拉力计结构见图11注油阀2储油筒3泵体4卸荷阀5指针表6油管7快速接头8液压缸图1操作程序请按以下步骤进行：1、检查油量如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵，逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。
拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。
2、排气液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。
方法是，将手动泵放在比液压缸稍高的地方，压动手动泵，使液压油缸活塞伸出，再打开卸荷阀，使活塞缩回，连续几次即可。
必要时可打开注油阀，排除储油筒内空气。
3、检测锚杆将油管与千斤顶连接，按上述1、2项要求进行油量、排气及压力表检查。
锚杆拉拔仪ZY系列操作规程-gai
锚杆拉力计ZY-30型操作规程一、锚杆拉力计适用于测试螺杆与基础件结合的牢固程度，它广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业。
手动油泵，是将手动机械能转换为液压能的一种小型液压泵站在使用配套油缸及专用工具的情况下进行各种作用检测等。
现有产品分数显式锚杆拉力计和指针式锚杆拉力计。
自动退锚（复位）、手动退锚两种。
二、结构及特点锚杆拉力计分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。
在手动泵体内有高低两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回邮箱，以减轻压杆所需作用力，降低劳动强度。
由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可使用。
被测螺杆所受的拉力可先在压力表上直读出指示数（MPa），并在换算表中查出相应的承受拉力（吨）。
如使用的是数显峰值表直读显示值即可，使用数显峰值表详读使用说明书。
三、使用和维护本产品使用的液压运动粘度20~28厘池，如YB-N32液压油或国标46号液压油，严禁用酒精，水、甘油、麻油、刹车液、普通发动油等为工作液。
使用前先装上压杆，旋紧手轮，旋开排气阀，然后揿动压杆，使液压油通过高压胶管进入空心油缸内。
使油缸上升40mm左右，然后旋松手轮，使油缸复位，反复数次，是缸内空气排完（排完油缸中的空气，活塞下降速度比较平稳）。
检测：旋紧手轮揿动压杆使油缸活塞伸出约10mm（毫米）其目的是避免安装锚具敲打夹片时损伤活塞杆，也给退锚带方便安装与锚杆相配表的锚具或螺母并固定可靠揿动压杆时力要均匀使压力增加到所测锚杆的最大值，指针表或数显表力值不再上升，停止加压，记录指针表指示值或数显峰值表所显示的数据，旋松手轮使活塞复位及退锚，卸下锚具检测完毕，（手动退锚用脚将活塞杆压下自动退锚可自动复位）。
油缸活塞复位前，必须先旋松手轮，然后用脚将活塞压下，（手动退锚）自动退锚旋松手即可自动复位。
锚杆拉力计的操作规程
锚杆拉力计的操作规程
1、使用前首先要把手压泵加满油，关闭回油阀，即可加压。
2、在使千斤顶复位前，可将手压泵回油阀松开，活塞自动恢复。
3、必须始终长期保持液压油的清洁，高压油管拆装时更需要注意。
4、如长期使用，一旦出现漏油，说明漏油部位密封胶圈老化，可换上新的附带胶圈。
5、被测锚杆所受的拉力可在压力表上读出所示数（兆帕），并在换算表中查出相应的总拉力（千牛）。
6、本产品使用的是2#锭予油（或10#机械油），使用温度为+45—30℃，严禁以酒精、甘油、刹车油、普通发动机油等为液压油使用。
XH-10T 20T 30T型锚杆拉力计说明书
XH-10T/20T/30T 型锚杆拉力计由北京天地星火科技发展有限公司研制生产的XH-10T/15T/30T型锚杆拉力计（拉拔仪）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验必备仪器之一。
该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。
泵体采用精密铸钢制造，使用寿命长。
液压缸为中空自复位式，XH系列中空油缸带有提把并可通过快速接头与高压胶管相接。
数字压力表读数直观，可直读锚杆拉力（kn）值。
该系列拉力计结构紧凑、携带方便、体积小、重量轻。
拉力计手动泵亦可作为通用小流量高压油的动力源。
2 主要技术参数型号主要参数XH-10T XH-15T XH-30T高压手动泵最大工作压力/MPa 55柱塞直径/mm 12 12质量/kg 5 5 5液压缸最大拔出力/kN 100 150 300 中心孔径/mm 27 34 45南北潮商城 1活塞行程/mm 60 80 80 质量/kg 6 11 13 数显压力表测量范围/kN0～1000～150 0～300电源/V9V 电池1节质量/kg0.4 分辨率0.01KN 示值误差≤±2%F.S3 工作原理锚杆拉力计（拉拔仪）的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。
上述杆件若为钢筋，既可测知钢筋所受锚固力的大小。
拉力计在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下拉拔用千斤顶。
13 配件与保修实验仪器设备装箱单序号 名称 数量 序号 名称 数量 1 中空液压缸 1个 2 手动泵 1台 3 数显压力表 1份 4 高压胶管 2根 5 保修卡 1份 6 说明书 1份 7合格证1份8检测证书1份可选配件：锚具、拉杆、转换接头。
锚杆拉拔仪(一体式)说明书-A5
目录1、用途和特点 (1)2、主要技术参数 (2)3、操作步骤 (3)4、检查数字压力表 (4)5、智能压力数值显示器使用方法 (5)6、仪器标定 (6)7、锚杆检测 (7)8、注意事项 (8)9、常见故障及排除方法 (9)10、包装、运输与贮存 (10)11、配件与保修 (10)1、用途和特点ZY系列锚杆拉力计（锚杆拉拔仪）是石家庄卓普科技有限公司研制生产的，主要用于锚杆、锚索、钢筋、膨胀螺栓等各种锚固件的锚固力检测，是锚杆施工支护工程检测中必备的仪器。
ZY系列锚杆拉力计（锚杆拉拔仪）主要由手动泵、液压缸、智能压力数值显示器及带快速接头的高压油管等部分组成、液压油缸10-30T为中空自复位式50-100T为双向手动复位式。
使用时首先用快速接头将手动泵与液压缸连接，智能压力数显显示仪直读KN值、无需换算、该系列拉拔仪结构紧凑、携带方便、体积小、重量轻。
该仪器的性能特点如下：●段式液晶显示●液晶照明功能●峰值保持功能●数据存储功能●采取过载保护结构，在空载超过量程时不会使油缸损坏，可尽管放心使用。
◆依据标准：中华人民共和国国家标准《混凝土结构加固设计规范》GB50367-20062、主要技术参数3、操作步骤ZY-10～30T系列锚杆拉拔仪的结构示意图如下：ZY-50～100T系列锚杆拉拔仪的结构示意图如下：◆安装传感器的高压油管连接进油口，另一根油管连接出油口◆加压时，将换向阀扳到加压位臵，卸压时，将换向阀扳到卸压位臵3.1 检查油量如液压缸活塞没有完全退回到缸体内，应首先通过油管连接至手动泵，10T～30T的锚杆拉拔仪逆时针方向拧动泵体上的卸荷阀，50T～100T的锚杆拉拔仪将换向阀扳到卸压位臵，使液压缸中的液压油排回到手动泵的储油筒中。
从手动泵的尾部拧开注油盖，检查油量，储油筒中应留有1/5的空间，如油不满,可加注N32号耐磨液压油。
3.2 排气液压系统连接好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。
XH-50_100T型锚杆拉力计说明书
XH-50_100T型锚杆拉力计说明书天地星火XH-50/100型系列锚杆拉力计使用说明书北京天地星火科技发展有限公司地址: 北京市房山区石楼镇双孝房琉路东（102400）电话: (010)57292918 传真: (010)80330210网址: /doc/a29188790.html,邮箱: bjtdxh@/doc/a29188790.html,目录1 用途和特点 (2)2 主要技术参数 (2)3 操作步骤 (3)4 常见故障及排除方法 (5)5 安全警示 (6)6 注意事项 (6)7 包装、运输与贮存 (6)8 配件与保修 (7)11用途和特点由北京天地星火科技发展有限公司研制生产的XH-50/100T型系列锚杆拉力计适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工质量检验必备仪器。
该拉力计由手动泵（或配电动泵）、液压缸、数字压力表及高压胶管等部分组成。
其中手动泵工作类型为双油路高、低压双径柱塞式设计，工作效率高，加载快，低压可根据所需要的压力调整设定。
泵体上安装了三位四通手动换向阀，可使进口与出口油路换向，该阀采用端面密封结构，密封性能比一般钢球结构好，操作方便，寿命长。
液压缸为中空双油路型，通过快速接头与高压胶管相接。
数字压力表安装在泵体上，不必换算1储油筒 2注油口 3压把 4换向阀 5数显压力表 6高压油管（加荷）7油管8快速接头9进油口（加荷时）10回油口（加荷时）11液压缸图1 即可直读锚杆拉力值。
压力表具有峰值保持功能，并可存储200个数据。
该系列锚杆拉力计具有结构新颖、性能可靠、携带方便、体积小、重量轻等特点，见图1。
2主要技术参数型号主要参数XH-50 XH-1004123567891011手动泵工作压力/MPa高压63低压2（可调）流量/ml/次高压 2.3低压14.5最大手压力/N 500贮油量/L 3 3 质量/kg 12 12液压缸工作能力/kN 500 1000 拉力行程/mm 120 150 中心孔径/mm 60 90 质量/kg 14 70数字压力表测量范围/kN 0～500 0～1000 电源/V 9V电池质量/kg 0.443操作步骤手动泵的换向阀有前中后三个位置。
LDZ矿用锚杆拉力计使用说明书
产品执行标准标号:MT/T979LDZ-200矿用锚杆拉力计使用说明书二、产品构成 (2)三、型号 (2)四、基本参数 (2)五、液压系统原理图 (3)六、使用方法 (3)七、千牛、兆帕、吨位对照表 (4)八、安全警示 (5)九、保养要求 (5)....................................................................... -6-十、常见故障排除方法LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。
二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。
三、型号拉力及型号编制方法如下示例：一套额定拉力为200KN，单油路指针显示夜光式煤矿用锚杆拉力计，其型号标准为LDZ200Y四、基本参数拉力计的基本参数包括额定拉力、活塞形成、液压系统工作原理、精确度等级及拉力质量。
（1）额定拉力：200千牛（LN）（2）活塞行程：60㎜（3）液压系统工作压力：55Mpa（4）拉力指示值精确度等级≥1.5级（5）拉力计质量18.3kg五、液压系统原理图1、储油管7、高压胶管2、滤油网8、快速接头3、低压进油单向阀9、手动泵4、低压限压阀2MPa10、高压出油单向阀5、低压出油单向阀11、高压限压阀61.6MPa6、手动放油阀12、液压缸液压工作原理图六、使用方法1、检查手动泵油量：拧开注油口盖，可加注N20号液压油。
2、排气：液压系统组装后，储油筒，高压胶管及液压缸中常混有空气，为使液压系统正常运行，这些空气必须排出，方法是柠松注油口盖，以便储油筒内空气排出。
首先操作手动泵，使液压缸活塞伸出至最大行程时再打开卸荷阀，使活塞连续运行几次即可。
3、检查拉力指示表：（1）在手动泵没开始工作时拉力指示表应是“0”位。
003锚杆拉力计操作规程
（文件编号：****-003）共2页第1页版本/版次：D / 0 生效日期：2016-01-011. 目的为了使检测人员更好地熟悉和掌握测量仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围本规程适用于HC-30T锚杆拉力计对一般建筑结构、桥梁、各种砼构件中植钢筋及植锚栓抗拔检测，也可适用于隧道岩体植筋拉拔检测。
3. 仪器主要技术性能3.1 最大工作压力 63MPa3.2 手动泵质量 8kg3.3 工作能力 300kN3.4 拉力行程 60～150mm4.检测依据4.1 《混凝土结构后锚固技术规程》 JGJ145-20044.2 《锚杆喷射砼支护技术规范》 GB50086-20015. 操作方法5.1检查油量如液压缸活塞没有完全缩回到缸体内时，应首先通过油管连接至手压泵，逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手动泵储油筒中。
拧开注油阀，检查油量，如油不满（储油筒中应留有1/5的空间），可加注N32号耐磨液压油。
5.2排气液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。
方法：拧松注油孔盖，以便储油筒内空气排出。
将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压动手动泵，使液压缸活塞伸出至最大行程，再打开卸荷阀，使活塞缩回，连续几次即可。
必要时可打开注油阀，排除储油筒内空气。
5.3数字压力表使用方法按住压力数字显示器上的电源开关键，3秒钟后仪表显示开机画面，5秒钟后显示器自动跳至主页面，当“→”指向“力值测定”时按下确定键进入力值测量状态。
然后再按下“峰值”键，仪表进入峰值测量状态，再按“清零”键将仪表数值清零后再进行加压，最大值随时保持，方便读数。
压力表的电池容量有限，每次测读完毕应立即关断电源，以延长电池使用时间。
当电量不足时应进行充电。
5.4检测锚杆将油管与千斤顶连接，按上述4.1、4.2、4.3项要求进行油量、排气及压力表检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LDZ系列
液压锚杆拉力计山东省泰安市优耐机械电子有限公司
目录
一、概述 (1)
二、结构和工作过程 (1)
三、技术特征 (2)
四、设备使用常见故障及排除 (2)
五、注意事项 (4)
附图一 (5)
附图二 (7)
压力表读数和吨位对照表 (8)
一、概述：
LDZ100/200/300型液压锚杆拉力计是测定锚杆锚固力的一种检测工具，它对锚喷支护理论各种锚杆的研究以及工程质量的检验具有重大作用。
LDZ100/200/300型液压锚杆拉力计由手压泵和拉力缸两部分组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业。
手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。
二、结构和工作过程：
1、手压泵
手压泵（见附图一）主要有泵体、压杆及油筒组成，泵体内设有吸、排油阀、卸荷阀等。
2、拉力缸
拉力缸（见附图二）采用空心柱塞缸形成，主要有缸体和柱塞两
部分组成，所有密封均采用“O”型密封圈密封。
3、工作过程
(一) 检查油量
逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压回到手压泵的油筒中。
拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或机械油。
(二)排气
液压系统刚刚连接好的时候，油管、油筒中常混有空气，为了使系统正常工作，这些空气必须排掉。
排气的方法：把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。
注意：排气时不能加压。
（三）操作
首先拧下拉力缸荷手压泵上的防尘帽，用高压胶管把拉力缸和手压泵连接起来再把压力表装上。
接着按照（一）、（二）的要求进行油量检查和排气。
然后按附图（二）所示把锚杆测力接头拧到锚杆末端，套上套，再套上拉力缸，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。
上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读数达到所要求的数值后，停止摇动手柄。
注意：手压泵必须摆成水平位置工作，检测完毕，逆时针方向拧动放泄阀，使压力表读数降到零，再把各部件从锚杆上卸下，卸下高压胶管，把防尘帽拧上。
四、使用常见故障及排除
按正常安装方法把各部件连接好，上下摇动手柄，使得压力表上显示的读数达到30兆帕, 尔后停止摇动手压泵，观察问题及解决方法见下表。
五、注意事项：
（一）本产品使用的液压油是2号锭子油（或20号机械油），使用温度为-30C0—+45C0,严紧以酒精、甘油、刹车油、普通
发动机油等作为液压油使用。
（二）该工具的额定压力为55Mpa，使用时不可超过55Mpa。
另外为了提高压力表的使用寿命，使用一般最大压力不超过
55Mpa。
该工具的手压泵和拉力缸的接头部分都是承受55Mpa高
压的，因而要保护好接头，不要碰坏从而影响密封和正常
工作，也不要用扳手扳胶管上接头扣压部分，以防止扣压
部分松动，而使胶管漏油报废。
每次使用完毕，拧上防尘
帽，并用干净的棉纱把该工具擦拭干净。
（三）该工具应该经常用干净的煤油清洗油筒及管路，以保证该工具正常工作并延长产品使用寿命。
（四）注意：不要把脏物堵在各个油路进出口上。
（五）如果打不上油或不上压，拧开吸排油阀螺钉，倒出φ5的钢球，用φ5的铝棒对准它敲一下。
（六）本产品实行三包，免费为用户作使用指导。
生产单位：山东省泰安市优耐机械电子有限公司
地址：山东省泰安市岱宗大街223号(科大院内)
FQZ-Ⅱ型
锚喷混凝土取芯钻机
使
用
说
明
书
泰安市优耐机械电子有限公司
一、概述：
本设备是检测锚喷支护工程中混凝土质量的专用工具，具有结构简单、操作方便等优点。
它是MPJ-8锚喷质量检测仪的主要组件之一。
二、技术参数
1、空转转数：1500 / min
2、扭矩：196 / Nm
3、使用气压：0.4Mpa
4、负荷耗气量：14.2 L / S
5、边心距33mm
6、重量3.5Kg
三、结构原理
该产品由气动钻机、金刚砂薄壁钻、导向管等组成。
所取锚喷混凝土试芯，通过我公司生产的MPJ-8锚喷质量检测仪测量出混凝土的强度。
四、操作使用
1、点附近选择较平坦的面作测试点。
2、根据MT/T5015-96中规定的随机抽样原则选定测试点，将空心
钻和气钻用轴销连接安装牢靠，轴销上套好橡胶档圈，防止轴销脱出。
3、钻孔时将导向管套上，并将导向管上的水管通水，钻至空心能自
动导向，则取下导向管，再继续钻取至所需深度L+25mm（开始时有些跳动请注意安全）。
4、取出样芯并在样芯上作标记或编号。
5、样芯放在锚喷质量检测仪上，测试径向抗压强度。
五、注意事项
1、连接套在连接气钻和空心钻头必须装上轴销，且套上防脱圈防治
轴销脱落。
2、气钻开钻时跳动比较厉害请注意安全。
六、全套仪器及附件
1、气动钻机1台。
