铁碳合金的基本组织
铁碳合金知识题(答案解析)
铁碳合金一、填空题1.在铁碳合金基本组织中，奥氏体、铁素体和渗碳体属于单相组织。
珠光体和莱氏体属于两相组织。
2.根据溶质原子在溶剂晶格中的分布情况，固溶体有二种基本类型，它们是置换固溶体和间隙固溶体。
3.根据溶质在溶剂中的溶解情况，置换固溶体可分为无限固溶体和有限固溶体两种。
4.铁素体与渗碳体的机械混合物称为珠光体，渗碳体与铁素体片状相间的组织又称为片状珠光体，在铁素体基体上分布着颗粒状渗碳体的组织又称为粒状珠光体。
5.不同晶体结构的相，机械地混合在一起的组织，叫做固态机械混合物，铁碳合金中，这样的组织有珠光体和莱氏体。
6.在铁碳合金基本组织中，铁素体和奥氏体属于固溶体；渗碳体属于化合物；珠光体和莱氏体属于机械混合物。
7.分别填写下列铁碳合金组织的符号：奥氏体A；铁素体F；渗碳体C；珠光体P。
8.铁和碳形成的金属化合物（Fe3C）称为渗碳体、含碳量为 6.69%。
9.铁素体在室温时，对碳的溶解度是0.008%，在727℃时溶解度是0.0218%。
10.奥氏体对碳的溶解度，在727℃时溶解度是0.77%，在1148℃时溶解度是2.11%。
11.含碳量小于 2.11%的铁碳合金称为钢，钢根据室温显微组织不同，可分为以下三类：亚共析钢钢，显微组织为铁素体+珠光体，含碳量范围0.0218～0.77%；共析钢钢，显微组织为珠光体，含碳量范围0.77%；过共析钢钢，显微组织为珠光体+渗碳体，含碳量范围0.77～2.11%。
12.碳在奥氏体中的溶解度随温度而变化，在1148°时溶碳量可达 2.11%，在727°时溶碳量可达0.77%。
13.人们常说的碳钢和铸铁即为铁、碳元素形成的合金。
14.20钢在650℃时的组织为铁素体+珠光体；在1000℃时的组织为奥氏体。
15.下图所示Fe—Fe3C状态图各区的组织，分别是：○1奥氏体，○2奥氏体+渗碳体（二次渗碳体），○3铁素体+奥氏体，○4铁素体，○5铁素体+珠光体，○6珠光体，○7珠光体+渗碳体（二次渗碳体）。
《金属材料与热处理》第四章铁碳合金
学习情境四：铁碳合金 4.3
4、在焊接方面的应用 焊接时由焊缝到母材各区域的温度是不同的，根据Fe－Fe3C 相图可知，受到不同加热温度的各区域在随后的冷却中可能 会出现不同的组织和性能。这需要在焊接之后采用相应的热 处理方法加以改善。 5、在热处理方面的应用
Fe－Fe3C相图是制订热处理工艺的依据。应用Fe－Fe3C相 图可以正确选择各种碳钢的退火、正火、淬火等热处理的 加热温度范围。由于含碳量的不同，各种碳钢热处理的加 热温度和组织转变也各不相同，都可从状态图中求得。
31
学习情境四：铁碳合金 4.4
1、在钢铁材料选用方面的应用
Fe－Fe3C相图反映了铁碳合金的组织、性能随成分的变化 规律，为钢铁材料的选用提供了依据。如各种型钢及桥梁、船 舶、各种建筑结构等，都需要强度较高、塑性及韧性好、焊接 性能好的材料，故一般选用含碳量较低（WC＜0.25％）的钢材； 各种机械零件要求强度、塑性、韧性等综合性能较好的材料， 一般选用碳含量适中（WC＝0.30％～0.55％）的钢；各类工具、 刃具、量具、模具要求硬度高，耐磨性好的材料，则可选用含 碳量较高（WC＝0.70％～1.2％）的钢。纯铁的强度低，不宜 用作工程材料。白口铸铁硬度高、脆性大，不能锻造和切削加 工，但铸造性能好，耐磨性高，适于制造不受冲击、要求耐磨、 形状复杂的工件，如冷轧辊、球磨机的铁球等。
29
学习情境四：铁碳合金 4.4
低碳钢：Wc=0.1-0.25% 中碳钢：Wc=0.25-0.6% 高碳钢：Wc=0.6-1.4% 随着Wc的增加，硬度、强度都增加。
30
学习情境四：铁碳合金 4.3
三、铁碳合金状态图的应用
1、在钢铁材料选用方面 2、在铸造生产上的应用 3、在锻造方面的应用 4、在焊接方面的应用 5、在热处理方面的应用
第4讲铁碳合金基本组织及铁碳合金相图分析
第4讲铁碳合⾦基本组织及铁碳合⾦相图分析第三章铁碳合⾦第⼀节基本组织⼀、铁碳合⾦的基本组织1、铁素体（F）铁素体是碳溶解在α-Fe中形成的间隙固溶体。
由于α-Fe晶粒的间隙⼩，溶解碳量极微，其最⼤溶碳量只有0.0218%（727℃）所以是⼏乎不含碳的纯铁。
=180～230Mpa性能：σbHB=50～80δ=30～50%φ=70～80%ak=156～196J·cm-2显微镜下观察，铁素体呈灰⾊并有明显⼤⼩不⼀的颗粒形状。
Array C）2、渗碳体（Fe3渗碳体是铁与碳形成的稳定化合物。
含碳量为6.69%性能：HB=800，硬度很⾼，脆性极⼤，是钢中的强化相。
显微镜下观察，渗碳体呈银⽩⾊光泽。
渗碳体在⼀定条件下可以分解出⽯墨，3、奥⽒体（A）奥⽒体是碳溶解在γ-Fe中形成的间隙固溶体。
γ-Fe的溶碳能⼒较⾼，最⼤为2.11%（1148℃）。
由于γ-Fe⼀般存在于727～1394℃之间，所以奥⽒体也只出现在⾼温区域内。
显微镜观察，奥⽒体呈现外形不规则的颗粒状结构，并有明显的界限。
性能：δ=40～50%，具有良好的塑性和低的变形抗⼒。
是绝⼤多数钢种在⾼温进⾏压⼒加⼯所需的组织。
4、珠光体（P）珠光体是铁素体和渗碳体组成的共析体。
珠光体的平均含碳量为0.77%，在727℃以下温度范围内存在。
显微镜观察，珠光体呈层⽚状特征，表⾯具有珍珠光泽，因此得名。
=750Mpa性能：σbHB=160～180较⾼δ=20～25%φ=30～40%适中5、莱⽒体（Ld）莱⽒体是由奥⽒体和渗碳体组成的共晶体。
铁碳合⾦中含碳量为4.3%的液体冷却到1148℃时发⽣共晶转变，⽣成⾼温莱⽒体。
合⾦继续冷却到727℃时，其中的奥⽒体转变为珠光体，故室温时由珠光体和渗碳体组成，叫低温莱⽒体。
统称莱⽒体。
第⼆节铁碳合⾦相图分析各主要线的意义：相图中的线是把具有相同转变性质的各个成分合⾦的开始点和终了点，分别⽤光滑曲线连接起来得到的，代表了铁碳合⾦内部组织发⽣转变的界限。
铁碳合金的相图的详细讲解 (精品)
727℃ K
Ld’+Fe3CⅠ
0.0218%C 0.77%C Fe
2.11%C
4.3%C
6.69%C Fe3C
⒈ 特征点
⇄
⇄ ⇄
⇄ ⇄
J N
A
G
F +A
L+A
L
L+Fe3C
A +Fe3C
P +Fe3C
⒉ 特征线 ⑴ 液相线—ACD，
固相线—AECF
⑵ 水平线：
ECF：共晶线LC⇄ E+Fe3C

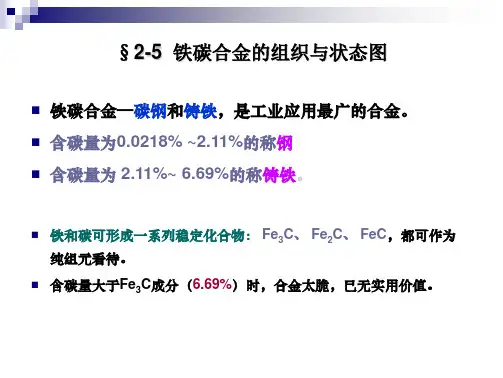

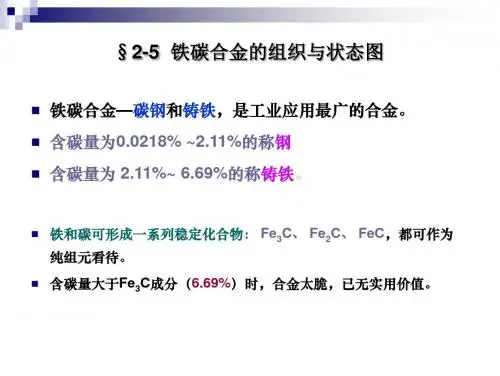

§2-5 铁碳合金的组织与状态图
铁碳合金—碳钢和铸铁，是工业应用最广的合金。 含碳量为0.0218% ~2.11%的称钢 含碳量为 2.11%~ 6.69%的称铸铁。
铁和碳可形成一系列稳定化合物： Fe3C、 Fe2C、 FeC，都可作为 纯组元看待。
含碳量大于Fe3C成分（6.69%）时，合金太脆，已无实用价值。
实际所讨论的铁碳合金相图是Fe- Fe3C相图。
Fe
Fe3C Fe2C
FeC
C
C%(at%) →
Fe - Fe3C 相图
T°
Fe
Fe3C
(一)铁碳合金状态图中主要点和线的意义
五个重要的成份点: P、S、E、C、K。 四条重要的线: EF、ES、GS、FK。 三个重要转变: 包晶转变、共晶转变、共
铁素体组织金相图
⑵ 奥氏体:
碳在 -Fe中的固溶体称奥氏体。用A或 表示。
是面心立方晶格的间隙固溶体。溶碳能力比铁素体大， 1148℃时最大为2.11%。727 ℃时为0.77%
组织为不规则多面体晶粒， 晶界较直。强度低、塑性
铁碳相图详细介绍
本章小结
三种典型的金属晶体结构 晶体缺陷：点、线、面 过冷度、结晶过程 晶粒大小对金属性能的影响、细化晶粒的方法 同素异构 合金的相结构、固溶强化 铁碳合金的基本组织、铁碳合金相图
因而常温下碳在铁碳合金中主
要以Fe3C或石墨的形式存在。
铸铁中的石墨
渗碳体组织金相图
⑷珠光体：铁素体与Fe3C的机械混合物，用P表示。
珠光体的组织特点是两相 呈片层相间分布,性能介 于两相之间。
珠光体
珠光体 ( P )
⑸莱氏体： 与Fe3C的机械混合物
高温莱氏体：727 ℃以上，奥氏体与渗碳体，以Le表示 低温莱氏体：727 ℃以下，珠光体与渗碳体，以L’e表示 为蜂窝状, 以Fe3C为基，性能硬而脆。
铁素体组织金相图
⑵ 奥氏体:
碳在 -Fe中的固溶体称奥氏体。用A或 表示。
是面心立方晶格的间隙固溶体。溶碳能力比铁素体大， 1148℃时最大为2.11%。727 ℃时为0.77%
组织为不规则多面体晶粒， 晶界较直。强度低、塑性
好，钢材热加工都在 区
进行. 碳钢室温组织中无奥氏体。
析转变。 二个重要温度: 1148 ℃ 、727 ℃ 。
Fe - Fe3C 相图
A
T°
L
D
L+A
E
A
G
A+ຫໍສະໝຸດ A+F S Fe3CⅡ F P ( F+ Fe3C )
P
Q P+F
P+Fe3CⅡ
1148℃
C
L+ Fe3CⅠ
F ( A+Fe3C )
Ld
Ld+Fe3CⅠ
A+Ld+Fe3CⅡ
§3-2 铁碳合金的基本组织与性能
§3－2 铁碳合金的基本组织与性能
一、铁素体（F）
二、奥氏体（A）
三、渗碳体（Fe3C或Cm） 四、珠光体（P） 五、莱氏体（Ld）
一、铁素体（F）
碳溶解在α—Fe中形成的间隙固溶体，用符号 F 表示。
铁素体的晶胞示意图
铁素体的显微组织
铁素体（F）
（1）概念：碳溶解在α-Fe中形成的间隙固溶体称
有奥氏体和渗碳体； L΄d(低温莱氏体，温度＜7270C) 有珠光体和渗碳体组成。 （3）溶碳能力：C=4.3% （4）性能特点：硬度很高，塑性很差。
小结
1.铁碳合金有五种组织：铁素体、奥氏体、渗碳体、珠光体、 莱氏体 2.铁碳合金三种基本组织：铁素体、渗碳体、奥氏体
3.室温下铁碳合金由铁素体和渗碳体组成
珠光体（P）
（1）概念：是铁素体与碳光体的混合物
（2）符号： P ，是铁素体和渗碳体片层相间,交
替排列。 （3）溶碳能力：在7270C时，C=0.77% （4）性能特点：取决于铁素体和渗碳体的性能， 强度较高，硬度适中，具有一定的塑性。
五、莱氏体（分为高温莱氏体和低温莱氏体）
（一)、高温莱氏体 1.定义： 液态铁碳合金发生共晶转变所形成奥氏体 和渗碳体组成的混合物 2.表示符号： Ld 3.存在温度区间： 727℃ ——1148℃ 4.含碳量： 4.3% 5.特点：硬度高，塑性很差。
三、渗碳体（Fe3C或Cm）
渗碳体是含碳量为 6.69％的铁与碳的金属
化合物，其化学式为
Fe3C。
渗碳体的晶胞示意图
渗碳体（Fe3C或Cm）
（ 1 ）概念：含碳量为 6.69% 的铁与碳的金属化合
物。
（2）符号：Fe3C （3）溶碳能力： 复杂的斜方晶体 C=6.69%
铁碳合金的相的详细重点讲解
铸铁中的石墨
渗碳体组织金相图
⑷珠光体：铁素体与Fe3C的机械混合物，用P表示。
珠光体的组织特点是两相 呈片层相间分布,性能介 于两相之间。
珠光体
珠光体 ( P )
⑸莱氏体： 与Fe3C的机械混合物
高温莱氏体：727 ℃以上，奥氏体与渗碳体，以Le表示 低温莱氏体：727 ℃以下，珠光体与渗碳体，以L’e表示 为蜂窝状, 以Fe3C为基，性能硬而脆。
莱氏体
莱氏体 ( Ld )
相图的建立
相图的建立
名称 熔点 合金1 合金2 合金3 …….. 合金9 合金10 合金11
A金属 高
100% 90% 80% …….. 20% 10% 0%
B金属 低 0% 10% 20%
……. 80% 90% 100%
热分析法
温 度
温
温
度
度
时间 A 90 70 50 30 B
共晶产物是A与Fe3C的机械混合 物，称作莱氏体, 用Le表示。为 蜂窝状, 以Fe3C为基，性能硬而 脆。
莱氏体
（二）铁碳合金的组织转变
工业纯铁 ( ingot iron )
共析钢
( eutectoid steel )
亚共析钢 ( hypoeutectoid steel )
过共析钢 ( hypereutectoid steel )
温
度
L
a
L + S : 固相线 L : 液相区 S : 固相区 L+S:液固共存区
b
B
二、铁碳合金状态图
铁碳合金相图是研究 铁碳合金最基本的工 具，是研究碳钢和铸 铁的成分、温度、组 织及性能之间关系的 理论基础,是制定热 加工、热处理、冶炼 和铸造等工艺依据.
铁碳合金
第二章铁碳合金§2-1 铁碳合金的基本组织一、【纯铁的同素异构转变】：固态金属随温度变化而发生晶格改变的现象，称为同素异构转变。
纯铁即具有同素异构转变的特征，如图所示：同素异构转变是纯铁的一个重要特性，以铁为基的铁碳合金之所以能通过热处理显著改变其性能，就是由于铁具有同素异构转变的特性。
金属的同素异构转变过程与液态金属的结晶过程相似，实质上它是一个重要结晶过程。
因此，它同样遵循着结晶的一般规律：有一定的转变温度；转变时需要过冷；有潜热产生；转变过程也括晶核的形成和晶核的长大两阶段。
二、铁碳合金的基本组织【铁碳合金的（基本组织）相】：铁素体、奥氏体、渗碳体均是铁碳合金的基本相。
1、【铁素体Ferrite（F）】：碳溶于α铁中的间隙固溶体称为铁素体，用符号F或α表示。
它仍保持α铁的体心立方晶格；在727℃时的最大溶碳量为Ｗｃ＝0.0218％，在600℃是溶碳量约为Ｗｃ＝0.0057％，室温下几乎为零Ｗｃ＝0.0008％。
其室温性能几乎和纯铁相同，铁素体的强度、硬度不高（σb=180-280MPa,50-80HBS），但具有良好的塑性和韧性(δ=30%-50%,Akv=128-160J)。
所以以铁素体为基体的铁碳合金适于塑性成形加工。
2、【奥氏体Austenite（Ａ）】：碳溶于γ铁中的间隙固溶体称为奥氏体，用符号Ａ或γ表示。
它仍保持γ铁的面心立方晶格。
在727℃时的溶碳量为Ｗｃ＝0.77％，到1148℃是时达到最大Ｗｃ＝2.11％。
奥氏体的力学性能与其溶碳量及晶粒大小有关，一般奥氏体的强度、硬度为（σb 约为400MPa,160-200HBS），但具有良好的塑性和韧性(δ=40%-50%)，无磁性。
因为奥氏体的硬度较低而塑性较高，易于锻压成型。
3、【渗碳体Cementite】渗碳体具有复杂晶格的间隙化合物，分子式为Fe3C，其Ｗｃ＝6.69％，是钢和铸铁中常用的固相。
熔点约为1227℃，渗碳全硬度很高（950－1050ＨＶ），而塑性与韧性几乎为零，脆性很大。
第四章铁碳合金的基本组织与状态图
第四章铁碳合金的基本组织与状态图
n 共析转变：一定成分的固溶体在一定的恒
温下同时析出个新固体的转变。铁碳相图 中S点
n
7270C
n A0.77%C → P（F0.0218%C+Fe3C ）
第四章铁碳合金的基本组织与状态图
Fe - Fe3C 相图
A T°
L+A
E
A
G
A+
A+F S Fe3CⅡ F P ( F+ Fe3C )
第四章铁碳合金的基本 组织与状态图
2020/11/29
第四章铁碳合金的基本组织与状态图
n 1-5 铁碳合金的基本组织与状态图 n 1-5-1铁碳合金的基本组织 n 液态：无限互溶 n 固态：碳能溶于铁的晶体中，形成间隙 固溶体，和固溶体与Fe3C构成机械混合物。
n (一)铁素体（F） n 碳溶于α—Fe（体心立方晶格）中形成间
第四章铁碳合金的基本组织与状态图
共晶白口铁组织金相图
第四章铁碳合金的基本组织与状态图
共晶合金组织形态
第四章铁碳合金的基本组织与状态图
n 3）过共晶白口铸铁 C 4.3～6.69%范围，室 温组织为一次渗碳体和低温莱氏体组成。 显微组织中亮白色的条状（板状）为初生 渗碳体（Fe3CⅠ），基体为低温莱氏体， 其中黑点为珠光体、白色部分为渗碳体。
第四章铁碳合金的基本组织与状态图
渗碳体组织金相图
第四章铁碳合金的基本组织与状态图
n Fe3C的结构决定了它极硬（可刻画玻璃）、 极脆，是铁碳合金中的硬组元。熔点为
12270C， 无同素异晶转变。
n
n 一定条件下（高温、长期保温）渗碳体可 分解：
n
Fe3C → 3Fe +C（石墨）
铁 碳 合 金
铁碳合金
铁碳合金是以铁和碳为基本组元的合金，它是现代机械工业中应 用最广泛的金属材料。要合理地选择铁碳合金，就必须熟悉铁碳合 金的成分、组织和性能之间的关系。
1.1 铁碳合金的基本组织
铁碳合金中含有质量分数为0.10%～0.20%的杂质，称之为 工业纯铁。工业纯铁虽然塑性、导磁性良好，但强度较低，不适 宜制作机械零件。为了提高纯铁的强度、硬度，常在纯铁中加入 少量碳元素，可形成等五种基本组织。
谢谢观看！
K
727
P
727
6.69 0.0218
Fe3C的成分点 碳在α-Fe中的最大溶解度
S
727
0.77
共析点
Q 600（室温） 0.0057（0.0008） 600℃（或室温）时碳在α-Fe中的溶解度
铁碳合金分类
通常根据铁碳合金含碳量和室温组织的特点，由Fe—Fe3C相图中的P 点和E点将铁碳合金分为工业纯铁、钢及白口铸铁三类。
铁素体、奥氏体、渗碳体、珠光体、莱氏体
1.2 铁碳合金相图
表2-1 Fe—Fe3C相图中的特性点
符号 温度（℃） 含碳量（%）
说明
A
1538
0
纯铁的熔点
C
1148
4ห้องสมุดไป่ตู้30
共晶点
D
1227
6.69
渗碳体的熔点
E
1148
2.11
碳在γ-Fe中的最大溶解度
F
1148
6.69
渗碳体的成分点
G
912
0
Α-Fe与γ-Fe同素异构转变点
工业纯铁 是指P点以左的铁碳合金（含碳量小于0.0218%），室温组织为铁素 体+少量三次渗碳体。工业纯铁的性能特点是塑性韧性好，硬度和强度较 低。 钢 是指高温固态组织为单相固溶体的一类铁碳合金，相图中P点成分与E 点成分之间的铁碳合金（含碳量0.0218%～2.11%），具有良好的塑性， 适于锻造、轧制等压力加工，根据室温组织的不同又分为亚共析钢、共 析钢和过共析钢三种。 白口铸铁 是指E点成分以右（含碳量2.11%～6.69%）的铁碳合金。白口铸铁有 较低的熔点，流动性好，便于铸造，脆性大。根据室温组织的不同，白 口铸铁又分为亚共晶白口铸铁、共晶白口铸铁和过共晶白口铸铁三类。
铁碳合金的相图的详细讲解 PPT
一、铁碳合金的基本组织
⒈ 组元：Fe、 Fe3C ⒉相
⑴ 铁素体：
碳在-Fe中的固溶体称铁素 体, 用F 或 表示。
铁素体
是体心立方间隙固溶体。铁素体的溶碳能力很低,在727℃时 最大为0.0218%，室温下仅为0.0008%。
铁素体的组织为多边形晶粒，性能与纯铁相似。
高温莱氏体：727 ℃以上，奥氏体与渗碳体，以Le表示 低温莱氏体：727 ℃以下，珠光体与渗碳体，以L’e表示 为蜂窝状, 以Fe3C为基，性能硬而脆。
莱氏体
莱氏体 ( Ld )
相图的建立
相图的建立
热分析法
温 度
温
温
度
度
时间 A 90 70 50 30 B
温
度
L
a
L + S
S
A
ab : 液相线 ab : 固相线 L : 液相区 S : 固相区 L+S:液固共存区
亚共晶白口铁( hypoeutectoid white iron )
过共晶白口铁( hypereutectoid white iron )
1.工业纯铁 ( Wc < 0.0218% )
工业纯铁组织金相图
2. 共析钢 ( Wc = 0.77% )
共析钢组织金相图
3.亚共析钢 ( Wc = 0.45% )
莱氏体
（二）铁碳合金的组织转变
工业纯铁 ( ingot iron )
共析钢
( eutectoid steel )
亚共析钢 ( hypoeutectoid steel )
过共析钢 ( hypereutectoid steel )
共晶白口铁 ( eutectoid white iron )
1.3铁碳合金
▪ 铁碳合金：以铁为基体，有不
同碳含量的合金，称为铁碳合金。
铁碳合金是工业上应用最 广泛的合金。
第1页，共23页。
1.3.1 铁碳合金的基本组织
（1）.铁碳合金中，固态时可形成
固溶体、化合物、机械混合 物
（2）.铁碳合金的基本组织有铁 素体、奥氏体、渗碳体、珠光体 和莱氏体。
（3）.纯铁：熔点1538℃，有同素
当冷却到4点 温度时，剩余傲视 体的w(C)减少至 0.77%，达到共 析成分，发生共析 反应，转变为珠光
第18页，共23页。
(4)共晶白口铸铁结晶过程 动画演示
L → Ld（A+Fe3C） → Ld（A+Fe3C+Fe3CⅡ） → L’d（P+ Fe3C+Fe3CⅡ）
当液态合金冷 却到1点以下温度 时，发生共晶反 应，转变为莱氏 体，随着温度的下 降，碳在澳氏体中 的溶解度不断下 降。由奥氏体中不 断析出渗碳体。
思考题
1.比较铁碳合金各种基本组织的晶体结构和力学性 能。
2.碳钢与铸铁在成分与组织上有哪些区别？
3.试分析W(C)分别为0.2%、0.77%、1.3%的铁碳合金自 高温缓慢冷却至室温的组织转变过程。
第23页，共23页。
返回目录
当冷却到2点 温度时，剩余液体 的w(C)减至 4.3%，达到共晶 成分，发生共晶反 应，转变为莱氏 体。
温度在2点和3 点之间时，莱氏体 中的奥氏体由于冷
第21页，共23页。
1.3.3 碳对铁碳合金组织和性能的影响
（1）当w(c)<0.9%时，随着含碳量的增加，钢的强度的
硬度不断提高，而塑性不断下降，这是由于钢中珠光体 的含量不断增多，铁素体的含量不断减少所致。
铁碳合金基本组织
第二章 铁碳合金 第一节 铁碳合金的基本组织*什么叫组织？ 表示晶体的种类、大小、分布状况。
可以由一个相或多个相组成一．纯铁的晶体结构及其结晶1．(简)同素异晶体：同种元素组成的具有不同晶体结构的晶体，如石墨是金刚石的同素异晶体；α-Fe 与γ-Fe2．(简)纯铁的同素异晶转变α-Feγ-Fe3．重结晶固态下的结晶与液态到固态的结晶的异同．．．．．．．．．．．（以铁为例）同：都属于结晶过程，都有“形核——长大”的过程、“过冷”等现象。
异：在固态下结晶时应力不能及时释放，产生应力。
因此把这种结晶称作：重结晶钢铁材料的种类较多，掌握其性能不太容易。
但这些材料的性能是由其组织决定的。
二．铁碳合金的五种基本组织及其性质1．铁素体温（F ） 形成：碳溶入α-Fe特点：塑性、韧性好，强度、硬度低 δ：30~50%σb ：180~280MPa 。
HBS ：50~80，很软。
小刀刻划例：08钢，F 含量90%，估计其塑性、韧性2．奥氏体（A ） 形成：碳溶入γ-Fe特点：常温下：塑性和韧性好，具有一定的强度和硬度。
δ：40~50% σb ： HBS ：170~220高温下（800o C 以上）：塑性极好，强度极低。
应用：锻压。
“趁热打铁” 3．渗碳体（Fe 3C ）形成：铁与碳生成的化合物 特点：硬而脆、塑性极差 作用：？(双重) 4．珠光体（P ）形成：Fe 3C 与F 片状交分布形成的层状结构。
（示意图） 特点：强度、硬度较高。
塑性和韧性不高。
δ：20~30% σb ：770MPaHBS ：1805．莱氏体（Ld ）形成：由A 与Fe 3C 组成 特点：类似于渗碳体根据钢的组织比较性能：10钢（F 多87%+P ）与45钢（F 少42%+P ） 10钢（F 多87%+P ）与20钢（F 中等74%+P ） 45钢（F+P ）与T10A 钢（P+Fe 3C ）第二节 铁碳相图如何才能知道钢中某种组织的含量？一．基本概念 1．相图的作用了解合金的组织指导热加工和选材例：仪表、汽车的外壳 选塑性好的材料 F 含量多的钢。
第四章 铁碳合金的基本组织与状态图
二个重要温度: 1148 ℃ 、727 ℃ 。
一二三四五六巧记铁碳相图：
“一”指一种合金组织渗碳体（ Fe3C ）： 特别需要注意从金属液态直接结晶出渗碳 体称为一次渗碳体（ Fe3C Ⅰ），而从A （奥氏体）中析出渗碳体称为二次渗碳体 （ Fe3C Ⅱ）。很易把两者混淆。
“二”指二个坐标：Ｃ/％、Ｔ／0C；在画 的时候容易忘记这两坐标标注。
(5)ECF共晶线：金属液态结晶出奥氏体和渗 碳体的机械混合物，莱氏体（Ld）。
(6)PSK、A1共析线：当合金组织冷却到 7270C以下奥氏体（A）全部转成珠光体 （P）。
共析反应(7270C)
结晶
A
P
析出
F
Fe3C
Fe3C
L
共晶反应（1148OC） Ld 727C
L'd
1-5-3 铁碳状态图上合金的分类及其组织
铸钢和铸铁的浇注温度，为铸造工艺提供 依据。
共晶成分的铸铁合金熔点最低，结晶温 度范围小，有良好的铸造性能。因此在铸 造生产中，经常选用接近共晶成分的铸铁。 同铸铁相比钢的熔化温度和浇注温度要高 的多，其铸造性能差，易产生收缩，因此 钢的铸造工艺比较复杂。
根据Fe- Fe3C相图可以确定合金的浇注温 度。浇注温度一般在液相线以上50℃～ 100℃。从相图上可看出，纯铁和共晶白口 铸铁的铸造性能最好，它们的凝固温度区 间最小，因而流动性好，分散缩孔少，可 以获得致密的铸件，所以铸铁在生产上总 是选在共晶成分附近。在铸钢生产中，碳 含量规定在0.15-0.6%之间，因为这个范围 内钢的结晶温度区间较小，铸造性能较好。
5.莱氏体 ( Ld )奥氏体和渗碳体组成的机械混合物。
1-5-2 Fe—Fe3C状态图 几个概念：
铁碳合金五种基本组织
铁碳合金五种基本组织铁碳合金的世界可真有趣，听说过“铁心”的故事没？铁和碳这对“老搭档”在材料界可是无敌组合。
他们一起搭建了五种基本组织，构成了金属的“家族树”，真是复杂又神秘，宛如一部跌宕起伏的电视剧。
首先说说珠光体，别看名字像个文艺青年，实际上它可是个“硬汉”！由铁素体和渗碳体交替排列，形成一种层状结构。
这种结构就像是铁和碳之间的默契配合，真是天生一对。
珠光体的强度和韧性都不错，像极了那种既能打架又能做饭的“全能型”角色。
比如，想想当年铁器时代的农具、武器，都是依赖它的力量。
人们称它为“金属中的金属”，听着就让人想大喊一声“太牛了”！接下来就是铁素体，嘿，这家伙可是温柔得让人心疼。
铁素体就是单纯的铁，晶体结构简单，像个踏实的老实人。
它在高温下形成，慢慢冷却后就稳定下来了，特别适合用在一些对韧性要求高的地方。
想象一下，铁素体就像个守护者，愿意为大家遮风挡雨，可是面对高温就显得无能为力。
虽然它的强度不如珠光体，但在某些场合，它绝对能靠得住，真是“心中有数”的角色。
说到渗碳体，这小子可不是省油的灯！它是铁和碳结合的产物，主要出现在钢中，硬得像个石头。
渗碳体的出现，给整个铁碳合金的家族增添了一份力量。
它的存在让钢的强度倍增，简直是“锋利无比”。
可是，凡事有利就有弊，渗碳体太多的话，脆得像玻璃，真是得不偿失。
想想，做饭的时候加点盐就好，可一不小心放多了，就得重新做菜了。
再说说奥氏体，这家伙的个性可真独特。
它在高温时形成，冷却后又能保持稳定，像个百变的演员，随时准备变换角色。
奥氏体的韧性和塑性都很好，适合用在一些特殊的场合，比如不锈钢。
你看，奥氏体就像那种神秘又迷人的角色，总是给人带来惊喜，真让人捉摸不透。
不过，要是温度不够，奥氏体就会变成其他结构，变幻莫测，跟电视剧里的反派一样，永远在你意想不到的时候出现。
最后来聊聊贝氏体，听这名字就感觉高大上。
贝氏体的形成是介于珠光体和奥氏体之间的一种相变，既有珠光体的强度，又有奥氏体的韧性，真是个“高端大气上档次”的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 铁碳合金
第3章 铁碳合金
一、铁碳相图分析
1、相图的坐标
纵坐标：代表温度。
横坐标：代表含碳量。
2、几个概念
纯铁
钢
铸铁
共析钢
亚共析钢
过共析钢
共晶白口铸铁 亚共晶白口铸铁 过共晶白口铸铁
第3章 铁碳合金
3、特性点
A点：纯铁的熔点
1538℃
C点：共晶点
1148℃
D点：渗碳体的熔点
1227℃
S点：共析点
727℃
G点：纯铁的同素异晶转变点 912℃
E点：C在γ-Fe中最大溶解度 1148℃
ES：C在A中的溶解度曲线，又称Acm线。 ECF：共晶线，含C量2.11 % --6.69%的铁碳合金至此发生共
晶反应，结晶出A与Fe3C混合物---莱氏体Ld。 PSK：共析线，含C量在0.0218 % --6.69%的铁碳合金至此反
生共析反应，产生珠光体P ，又称A1线。
第3章 铁碳合金
第三节 铁碳相图的应用
P点：C在α-Fe中最大溶解度 727 ℃
Q点：室温时C在α-Fe中最大溶解度
第3章 铁碳合金
4、特性线
ACD：液相线，液相冷却至此开始析出固相，固相加热至此全 部转化为液相。
AECF：固相线，液态合金至此线全部结晶为固相，固相加热 至此开始转化。
GS：A开始析出F的转变线，加热时F全部溶入A，又称A3线。
3、渗碳体（ Fe3C ）：铁与碳形成的金属化合物。 性能---硬度高，脆性பைடு நூலகம்。
4、珠光体（ P ）：F与Fe3C组成的机械混合物。 性能---力学性能介于两者之间。
5、莱氏体（ Ld ）：A与Fe3C组成的机械混合物。 性能---硬度高，塑性差。
第3章 铁碳合金
第二节 铁碳相图分析
引言： 关于铁碳合金状态图
1、选用材料： 由铁碳相图可知，合金中随着含碳量的不同，其组织各不相同，
从而导致其力学性能不同。因此，我们就可以根据机器零件所要求 的性能来选择不同含碳量的材料。 2、叛断切削加性能：
低碳钢中铁素体较多，塑性好，加工性不好；中碳钢中铁素体 含量比例适当，钢的硬度适当，易于加工。 3、制定热加工工艺：
在铸造工艺方面，根据相图可以确定合适的熔化温度和浇注温度， 含碳量为4.3%的铸铁铸造性最好；在锻造工艺方面，可以选择钢 材的轧制和锻造的温度范围应在奥氏体区。 4、应用于热处理生产：
由相图可知合金在固态加热和冷却过程中均有组织的变化，可以 进行热处理。并且可以正确选择加热温度。
第3章 铁碳合金
第一节 铁碳合金的基本组织
1、铁素体（F）：碳与α-Fe形成的间隙固溶体。 性能---强度和硬度低，塑性和韧性好。
2、奥氏体（A）：碳与γ-Fe形成的间隙固溶体。高温组织，在大于727℃ 时存在。 性能---塑性好，强度和硬度高于F。在锻造、 轧制时常要加热到A， 可提高塑性，易于加工。
