架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）
架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）5.5.1 制作要求禁止标识牌示例54003209224419519630024069183146147200160461229810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。
项目名称标识牌尺寸（mm）厚度（mm）地上支柱高度（mm）埋深（mm）预制标识牌1000×600-1500≥500钢管支座标识牌1000×600 2.51500-玻璃钢标识牌1000×600 2.51500≥500预制标识牌应表面光滑，双面白底红色黑体字。
预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容，如：禁止在高压线附近放风筝、禁止在高压线下钓鱼。
5.2禁止攀登高压危险每基杆塔至少配置一块。
禁止在保护区内建房线路附近存在施工建房风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。
(公众号：输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域，应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。
禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域，应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。
(微信号：shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。
禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域，应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。
禁止在高压线附近放风筝线路导线两侧300m内有广场、公园等存在放风筝风险的区域，应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。
禁止在线路附近爆破线路导线两侧500m内有石场、矿区，存在采矿炸石等风险的区域，应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。
架空输电线路标识牌技术规范书
架空输电线路标志技术规范书1、本规范适用于公司所属35-500kV架空输电线路的标志管理。
2、新建线路应严格按照本规范进行标志的设置，在运线路可结合线路大修技改逐步予以更换。
二、配置要求1、标志应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、安全设施所用的颜色应符合GB 2893—2008《安全色》的规定。
3、输电线路杆塔应标明电压等级、线路名称、杆（塔）号、色标，并在线路保护区内设置必要的安全警示标志。
4、输电线路一般应采用单色色标，线路密集地区可采用不同颜色的色标加以区分。
5、标志设置后，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。
6、标志牌标高可视现场情况自行确定，但对于同类设备（设施）的标志牌标高应统一。
7、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
8、标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
9、除特殊要求外，标志牌宜采用工业级反光材料制作10、涂刷类标志材料应选用耐用且不褪色的涂料、油漆或不干胶贴制标志灯。
11、所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
三、设备标志1、设备标志由设备编号和设备名称组成，应定义清晰，能够准确反映设备的功能、用途和属性。
2、所有输电线路必须有色标，色标颜色按照红黄绿蓝白紫排列使用；输电线路T接支线的色标颜色必须与主路相同；同杆塔架设的双（多）回线路应在横担上设置鲜明的异色标志加以区分。
3、线路每基杆塔均应配置杆号标志牌，其基本形式一般为矩形，标明线路的电压等级、名称和杆塔号，底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整；新建线路杆塔号应与杆塔数量一致，若线路改建，改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式；杆塔标志牌正反面内容应保持一致（规格型号详见附录）。
架空输电线路标志标识管理规范方案
附件架空输电线路标志标识管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。
2、本规范适用于公司所属35kV及以上架空输电线路。
3、新建线路标志标识应严格按照本规范进行设置，已建线路应结合线路大修技改逐步予以更换、规范。
二、配置要求1、标志标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、标志标识设置后，不应构成对人身、设备的潜在安全风险或妨碍正常工作。
3、每基杆塔必须有色标，色标颜色按照红黄绿蓝白紫排列使用，T接支线的色标颜色必须与主路相同。
4、所有标志牌应保证边缘光滑，无毛刺，无尖角。
5、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
6、标志标识应用不小于∠45×4型角钢固定在塔身上，安装过程不允许在铁塔塔材上进行打孔、焊接施工，角钢与塔身连接用防盗螺母及锁具，紧固螺母应符合GB/T5782《1 型六角螺母》标准要求。
7、标志牌应采用坚固耐用的工业级反光材料制作，对于照明条件差的场所，标志牌宜用荧光材料制作。
8、涂刷类标志材料要求1）涂料应具有防腐特性（在杆塔防腐工作中，保证色标涂料不被清除或覆盖）。
2）涂料须具有良好附着能力，能够长期不褪色，能够经受日晒、雨淋、冰冻等自然风化。
3）涂料干燥后应具备一定的防滑能力，避免造成杆塔塔材过于光滑，影响高空作业人员安全。
9、安全设施所用的颜色应符合GB 2893—2008《安全色》的规定。
三、杆号标志牌1、线路每基杆塔均应配置杆号标志牌（以下简称杆号牌），其基本形式为矩形，标明线路的电压等级、名称和杆塔号。
2、杆号牌底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整（规格型号见附录图1）。
3、改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式。
架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）
架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）导读1. 杆号标识1.1 制作要求普通杆号标识牌示例带双重编号杆号标识牌示例杆号标识的文字内容应依次包含电压等级、线路名称和杆塔编号；杆号牌的基本形式为矩形；文字内容、字号可根据杆号牌尺寸、字数适当调整；不同电压等级杆号牌尺寸如下表。
(公众号：输配电线路)电压等级尺寸（mm）A B C 线宽750kV -1000kV 770 570 277 15220kV -500kV 500 400 245 11110（66）kV 400 320 190 9±660kV-±800kV770 570 277 15±400kV-±500kV700 500 341 13 杆号标识牌字体为黑体，标识牌底色和字体颜色如下表。
框线颜色与文字内容（电压等级、线路名称、杆塔编号）颜色一致。
色标颜色按照红黄绿蓝白紫排列使用。
单回路线路杆号牌应为白底红字。
同杆塔架设的双（多）回线路，各回路标识牌底色应与本回路色标一致，字体颜色与底色也应符合下表。
序号标识牌底色字体颜色颜色CMYK颜色颜色CMYK颜色1 红色C0，M100,Y100,K0 白色C0,M0,Y0,K02 黄色C0，M0，Y100,K0 黑色C0，M0,Y0，K1003 绿色C100,M0，Y100,KO 白色C0,M0,Y0,K04 蓝色C100,M100,Y0,K0 白色C0,M0,Y0,K05 白色C0,M0,Y0,K0 红色CO,M100,Y100,K06 紫色C40，M100,Y0，K0 白色C0,M0,Y0,K0涂刷杆号标识时，角钢塔涂刷宽度与涂刷位置主材宽度一致；砼杆及钢管杆涂刷宽度为200mm-300mm，高度为宽度的4倍。
涂刷标识底色及字体颜色应与标识牌保持一致。
(公众号：输配电线路)1.2 设置示例单回路杆号标识牌单回路杆号标识牌一般安装在杆塔的小号侧。
输电线路杆塔标识牌制作与安装规范
输电线路杆塔标识牌制作与安装规范(试行)前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
杆塔标志牌安装施工方案
杆塔标志牌安装施工方案一、项目概述1、标志牌安装位置本项目涉及的杆塔位于电力输电线路沿线，需要在杆塔上安装标志牌。
标志牌的位置应该位于杆塔上部易于识别的位置，以确保能够被周围环境清晰可见。
安装位置应符合相关法律法规和安全要求，同时考虑线路的整体美观和标识的有效性。
2、杆塔特征和类型杆塔是电力输电线路的支撑结构，特征包括高度、材料、结构等。
具体安装标志牌的杆塔特征和类型需要根据实际情况来确定，确保标志牌能够稳固地固定在杆塔上，不影响杆塔的结构和稳定性。
3、施工所需材料和工具为确保标志牌的安全安装，需要准备适当的材料和工具，包括但不限于：标志牌和支架螺栓、螺母和螺栓垫片工作平台或爬梯手工工具（螺丝刀、扳手等）安全防护装备（安全带、头盔、手套等）清洁工具（扫把、清洁布等）二、安全措施1、施工人员安全培训在施工开始前，所有参与施工的人员应接受必要的安全培训，包括但不限于：标志牌安装的安全规程和操作流程个人防护装备的正确佩戴和使用方法紧急情况下的应急措施和逃生路线高空作业安全注意事项和操作技巧电力设备安全知识和防触电措施2、个人防护装备要求所有施工人员必须佩戴规定的个人防护装备，包括但不限于：安全帽：保护头部免受坠落物的伤害安全带：确保在高处作业时人员安全系结护目镜或面罩：防止眼部受到异物的伤害手套：保护手部免受尖锐物体刺伤防滑鞋：提供在高处平台上稳固站立的支撑3、安全警示标志和警戒区域设定在施工现场设立明显的安全警示标志，标明施工区域和禁止进入的区域。
设立警戒区域，确保非施工人员不会进入施工现场，防止发生意外事故。
4、紧急救援计划和联系方式制定详细的紧急救援计划，包括但不限于：事故发生时的紧急联系人和联系方式事故报告流程和程序携带急救箱，并确定急救设备的位置紧急情况下的逃生通道和集合点三、施工前准备1、确认安装位置的准确性和适宜性在施工开始前，必须核实标志牌安装位置的准确性和适宜性。
对电力输电线路沿线杆塔进行实地勘察，确认选定的安装位置不会影响线路的正常运行，并确保符合法律法规和相关标准要求。
电力杆号牌
电力杆号牌基本形式为一长方形衬底牌。 电力杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。
相位标志牌
1.相位标志牌基本形式为一正方形衬底牌，中间是圆形相位标志。。 2.相位标志牌正方形衬底色为白色，圆形标志为相色(黄、绿、红三色)，中间 用对应的A、B、C白色字注明。 3.相位标志牌可采用三块小相位牌（分别为黄、绿、红三色）用不锈钢螺丝 固定在一块大牌上，大牌与杆塔身部应采用固定连接。
电力杆号牌
壹8零3贰4伍3柒5玖
输电线路标志牌使用规范
1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆 井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担 处必须悬挂相应的横担色标牌。
6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身 部易发现的部位，牌底边距地面高1.5—3.0m。
7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。标桩采用方柱混 凝土或石质材料。
电力杆号牌参数 种类 35--110kV 220--500kV B 400 500 B1 370 470 A A1 320 400 A2 290 370 190 245
供电局输电线路标志管理规定
供电局输电线路标志管理规定XX供电局输电线路标志管理规定1、总则1.1为规范XX供电局管辖的110kV及以上电压等级输电线路（架空及电缆）标志的管理，特制定本规定。
1.2本规定的适用范围为XX供电局管辖的110kV及以上电压等级的输电线路（架空及电缆）。
1.3本规定是以中国南方电网公司“南方电网生[2004]3号文《架空线路及电缆安健环设施标准》”规定的内容为依据，并结合XX供电局输电线路运行维护管理的实际情况编制而成的。
2、架空输电线路标志的具体规定2.1输电线路杆塔都应设置明显的标志牌和警示牌。
标志牌包括线路杆塔号牌(统称“杆号牌”)、相序牌；警示牌主要是指禁止攀登牌、线路保护区宣传牌、基础保护区宣传牌。
新建输电线路在投运前应在杆塔上安装线路杆号牌、相序牌和禁止攀登警示牌、线路保护区宣传牌、基础保护区宣传牌。
2.2输电线路杆塔的色标以杆号牌底色为主，杆塔横担色标为辅，两者颜色必须一致：2.2.1单回输电线路（架空）杆塔不必用色标进行区分；2.2.2双回及多回输电线路（架空）在考虑防腐性能耐久性的前提下，使用色差较大的油漆在线路铁塔主材与横担连接的段面油漆，由此形成回路色标区分（详见附录1.8色标油漆）；2.2.3双回及多回线路在一条横担悬挂一相导线时，色标油漆在铁塔主材与横担连接的段面；在一条横担同时悬挂不同线路的两相及两相以上导线的多回路，油漆在两挂线点间居中分段，由此形成回路色标（详见附录1.8色标油漆）。
2.3防腐油漆应符合环保要求，颜色要与周围景观相协调。
2.4各类标志、警示牌的安装方向：原则上安装在顺线路方向的小号侧，如在偏僻或较难到达的地区可安装在方便巡线人员检查的一侧。
2.5杆号牌的编号次序：杆号牌的编号次序统一按线路命名排在前面的变电站开始统计，出线塔为N1塔，按此增加编号，直至进线塔为止。
2.6各类标志牌、警示牌的安装应不得妨碍上下杆塔，若不易安装，应增设专门支架。
2.6.1 110kV~220kV线路：2.6.1.1单回路2.6.1.1.1单杆：安装在杆身正面小号侧，离地面3.0至6.0米适当位置。
输电线路杆塔标识牌制作与安装规范
输电线路杆塔标识牌制作与安装规范(试行)二0一四年三月前言根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
目次1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1 总则1.1 为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2 本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3 架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2 变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3 同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4 线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
架空输电线路标志标识管理规范方案

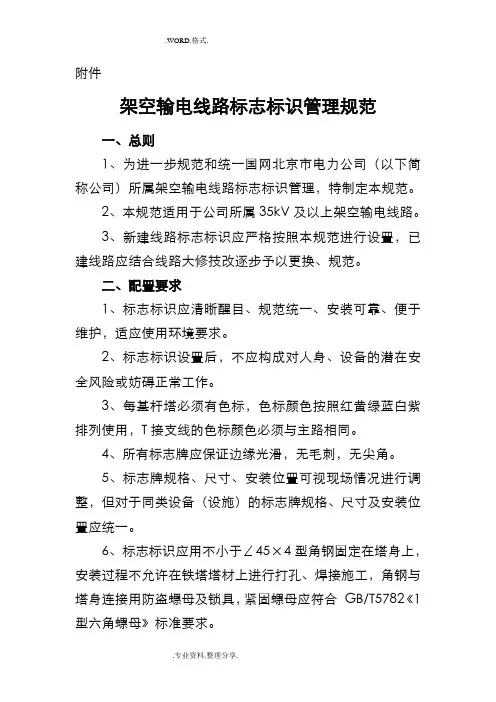

附件架空输电线路标志标识管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。
2、本规范适用于公司所属35kV及以上架空输电线路。
3、新建线路标志标识应严格按照本规范进行设置，已建线路应结合线路大修技改逐步予以更换、规范。
二、配置要求1、标志标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、标志标识设置后，不应构成对人身、设备的潜在安全风险或妨碍正常工作。
3、每基杆塔必须有色标，色标颜色按照红黄绿蓝白紫排列使用，T接支线的色标颜色必须与主路相同。
4、所有标志牌应保证边缘光滑，无毛刺，无尖角。
5、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
6、标志标识应用不小于∠45×4型角钢固定在塔身上，安装过程不允许在铁塔塔材上进行打孔、焊接施工，角钢与塔身连接用防盗螺母及锁具，紧固螺母应符合GB/T5782《1 型六角螺母》标准要求。
7、标志牌应采用坚固耐用的工业级反光材料制作，对于照明条件差的场所，标志牌宜用荧光材料制作。
8、涂刷类标志材料要求1）涂料应具有防腐特性（在杆塔防腐工作中，保证色标涂料不被清除或覆盖）。
2）涂料须具有良好附着能力，能够长期不褪色，能够经受日晒、雨淋、冰冻等自然风化。
3）涂料干燥后应具备一定的防滑能力，避免造成杆塔塔材过于光滑，影响高空作业人员安全。
9、安全设施所用的颜色应符合GB 2893—2008《安全色》的规定。
三、杆号标志牌1、线路每基杆塔均应配置杆号标志牌（以下简称杆号牌），其基本形式为矩形，标明线路的电压等级、名称和杆塔号。
2、杆号牌底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整（规格型号见附录图1）。
3、改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式。
架空输电线路标志标识管理规范
附件架空输电线路标志标识管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。
2、本规范适用于公司所属35kV及以上架空输电线路。
3、新建线路标志标识应严格按照本规范进行设置，已建线路应结合线路大修技改逐步予以更换、规范。
二、配置要求1、标志标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、标志标识设置后，不应构成对人身、设备的潜在安全风险或妨碍正常工作。
3、每基杆塔必须有色标，色标颜色按照红黄绿蓝白紫排列使用，T接支线的色标颜色必须与主路相同。
4、所有标志牌应保证边缘光滑，无毛刺，无尖角。
5、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
6、标志标识应用不小于∠45×4型角钢固定在塔身上，安装过程不允许在铁塔塔材上进行打孔、焊接施工，角钢与塔身连接用防盗螺母及锁具，紧固螺母应符合 GB/T5782《1 型六角螺母》标准要求。
7、标志牌应采用坚固耐用的工业级反光材料制作，对于照明条件差的场所，标志牌宜用荧光材料制作。
8、涂刷类标志材料要求1）涂料应具有防腐特性（在杆塔防腐工作中，保证色标涂料不被清除或覆盖）。
2）涂料须具有良好附着能力，能够长期不褪色，能够经受日晒、雨淋、冰冻等自然风化。
3）涂料干燥后应具备一定的防滑能力，避免造成杆塔塔材过于光滑，影响高空作业人员安全。
9、安全设施所用的颜色应符合 GB 2893—2008《安全色》的规定。
三、杆号标志牌1、线路每基杆塔均应配置杆号标志牌（以下简称杆号牌），其基本形式为矩形，标明线路的电压等级、名称和杆塔号。
2、杆号牌底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整（规格型号见附录图1）。
3、改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式。
架空输电线路标志管理规范20140102(杆号牌)
架空输电线路标志管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志管理，特制定本规范。
2、本规范适用于公司所属35-500kV架空输电线路的标志管理。
3、新建线路应严格按照本规范进行标志的设置，在运线路可结合线路大修技改逐步予以更换。
4、本规范自发布之日起执行，解释权归公司运维检修部。
二、配置要求1、标志应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、安全设施所用的颜色应符合GB 2893—2008《安全色》的规定。
3、输电线路杆塔应标明电压等级、线路名称、杆（塔）号、色标，并在线路保护区内设置必要的安全警示标志。
4、输电线路一般应采用单色色标，线路密集地区可采用不同颜色的色标加以区分。
5、标志设置后，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。
6、标志牌标高可视现场情况自行确定，但对于同类设备（设施）的标志牌标高应统一。
7、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
8、标志牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
9、除特殊要求外，标志牌宜采用工业级反光材料制作10、涂刷类标志材料应选用耐用且不褪色的涂料、油漆或不干胶贴制标志灯。
11、所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
三、设备标志1、设备标志由设备编号和设备名称组成，应定义清晰，能够准确反映设备的功能、用途和属性。
2、所有输电线路必须有色标，色标颜色按照红黄绿蓝白紫排列使用；输电线路T接支线的色标颜色必须与主路相同；同杆塔架设的双（多）回线路应在横担上设置鲜明的异色标志加以区分。
3、线路每基杆塔均应配置杆号标志牌，其基本形式一般为矩形，标明线路的电压等级、名称和杆塔号，底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整；新建线路杆塔号应与杆塔数量一致，若线路改建，改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式；杆塔标志牌正反面内容应保持一致（规格型号详见附录）。
架空输电线路标志标识管理规范
架空输电线路标志标识管理规范一、总则1、为进一步规范和统一国网北京市电力公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。
2、本规范适用于公司所属35kV及以上架空输电线路。
3、新建线路标志标识应严格按照本规范进行设置，已建线路应结合线路大修技改逐步予以更换、规范。
二、配置要求1、标志标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2、标志标识设置后，不应构成对人身、设备的潜在安全风险或妨碍正常工作。
3、每基杆塔必须有色标，色标颜色按照红黄绿蓝白紫排列使用，T接支线的色标颜色必须与主路相同。
4、所有标志牌应保证边缘光滑，无毛刺，无尖角。
5、标志牌规格、尺寸、安装位置可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
6、标志标识应用不小于∠45×4型角钢固定在塔身上，安装过程不允许在铁塔塔材上进行打孔、焊接施工，角钢与塔身连接用防盗螺母及锁具，紧固螺母应符合 GB/T5782《1 型六角螺母》标准要求。
7、标志牌应采用坚固耐用的工业级反光材料制作，对于照明条件差的场所，标志牌宜用荧光材料制作。
8、涂刷类标志材料要求1）涂料应具有防腐特性（在杆塔防腐工作中，保证色标涂料不被清除或覆盖）。
2）涂料须具有良好附着能力，能够长期不褪色，能够经受日晒、雨淋、冰冻等自然风化。
3）涂料干燥后应具备一定的防滑能力，避免造成杆塔塔材过于光滑，影响高空作业人员安全。
9、安全设施所用的颜色应符合 GB 2893—2008《安全色》的规定。
三、杆号标志牌1、线路每基杆塔均应配置杆号标志牌（以下简称杆号牌），其基本形式为矩形，标明线路的电压等级、名称和杆塔号。
2、杆号牌底色应与本回路色标一致，文字采用白色黑体字（黄、白底时为黑色黑体字），字号根据标志牌尺寸、字数适当调整（规格型号见附录图1）。
3、改建线路段的杆塔号可采用“n+1”或“n-1”（n 为改建前的杆塔编号）形式。
输电线路杆塔“三牌”悬挂标准
输电线路杆塔“三牌”悬挂标准为了规范输电线路“三牌”的悬挂标准，工区结合国网公司的规定及线路运行的方便，为打造标准化线路建立良好的基础，特规定如下：1、杆塔白漆打底黑字喷写（双杆面向大号侧左杆正面及右杆反面；铁塔面向大号侧A 腿正面及C 腿反面；高度为2m 从上向下喷写，单杆面向大号侧正面）。
字体为黑体、7.5公分。
喷刷标准为35kV**线路001，35与kV 间隔为2厘米；其余字号间隔为5厘米；水泥杆喷写方法 铁塔喷写方法2、杆号牌悬挂：1）砼双杆号牌悬挂：要求悬挂高度6-8米处（焊口上方），悬挂方向面向大号侧左杆（牌面面向小号侧或面向省、国道公路侧）；2）砼单杆杆号牌悬挂：要求悬挂高度6-8米处（焊口上方），悬挂方向面向大号侧左杆（牌面面向小号侧或面向省、国道公路侧）；3）铁塔塔号牌悬挂：铁塔面向大号侧A、D面6-8米处（优先选取水平横铁），若无水平横铁可选取在A腿或牌面面向省、国道公路侧悬挂。
3、相序牌悬挂：黄A、绿B、红C三相挂至横担处（横担与主材联接处）。
（终端、耐张、换位、分支（T接）杆塔、大跨越杆塔、单回路变双回路相邻、双回路变单回路相邻杆塔安装相序牌）。
4、警示、警告牌挂至杆塔醒目处,距地面5米左右处（优先选取水平横铁）。
严格按杆塔所处位置环境悬挂相应的警告牌如：（树木处悬挂禁止植树、挖沙取土处悬挂禁止挖沙取土等）。
5、双回路色标喷刷标准为横担正面、反面、下面(包括横担处主材、辅材）及距地面2.5米处A、B、C、D腿喷刷相应色标，与主材同宽（正、侧面），高度为1米，钢管杆在相应侧喷刷宽20厘米，高1米的色标。
6、杆号牌、相序牌、警示、警告牌规格严格按《国家电网公司安全设施标准》电力线路部分执行。
7、杆塔号喷刷时应将原杆塔上所有旧标示用白漆覆盖干净，覆盖旧杆号漆喷刷时应边缘整齐、美观。
8、杆号牌砼杆用绑扎带绑扎牢固，铁塔用夹具、螺栓连接牢固不安装防盗帽；相序牌、警示、警告牌在支架上用螺栓连接牢固并安装防盗帽。
线路杆塔标志(警示)牌安装作业指导书
编号：Q/×××线路杆塔标志（警示）牌安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1范围本作业指导书适用于湖北省电力公司输电线路杆塔标志（警示）牌安装作业。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本使用本作业指导书。
GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL/T 5092—1999 110～500kV架空电力线路设计规程DL/T 741—2001 架空送电线路运行规程电力生产企业安全设施规范手册修订版国家电力公司2001年12月国家电网生[2003]481号架空输电线路管理规范（试行）国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知国家电网安监［2005］83号国家电网公司电力安全工作规程（电力线路部分）（试行）Q/ED 204 107-2004 《架空输电线路管理实施细则》Q/ED 204 305-2005 《输变电设备缺陷管理规定》3 修前准备3.1准备工作安排3.2 人员要求3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 作业分工4 作业程序4.1 开工4.2 作业内容及标准4.3 竣工5 架空输电线路标示牌安装记录架空输电线路标示牌安装记录线路名称：电压等级：工作负责人：记录人：6 验收总结7 指导书执行情况评估8 附录A。
架空输电线路标志标识管理规范
架空输电线路标志标识管理规范架空输电线路标志标识管理规范⼀、总则1、为进⼀步规范和统⼀国⽹北京市电⼒公司（以下简称公司）所属架空输电线路标志标识管理，特制定本规范。
2、本规范适⽤于公司所属35kV及以上架空输电线路。
3、新建线路标志标识应严格按照本规范进⾏设置，已建线路应结合线路⼤修技改逐步予以更换、规范。
⼆、配置要求1、标志标识应清晰醒⽬、规范统⼀、安装可靠、便于维护，适应使⽤环境要求。
2、标志标识设置后，不应构成对⼈⾝、设备的潜在安全风险或妨碍正常⼯作。
3、每基杆塔必须有⾊标，⾊标颜⾊按照红黄绿蓝⽩紫排列使⽤，T接⽀线的⾊标颜⾊必须与主路相同。
4、所有标志牌应保证边缘光滑，⽆⽑刺，⽆尖⾓。
5、标志牌规格、尺⼨、安装位置可视现场情况进⾏调整，但对于同类设备（设施）的标志牌规格、尺⼨及安装位置应统⼀。
6、标志标识应⽤不⼩于∠45×4型⾓钢固定在塔⾝上，安装过程不允许在铁塔塔材上进⾏打孔、焊接施⼯，⾓钢与塔⾝连接⽤防盗螺母及锁具，紧固螺母应符合 GB/T5782《1 型六⾓螺母》标准要求。
7、标志牌应采⽤坚固耐⽤的⼯业级反光材料制作，对于照明条件差的场所，标志牌宜⽤荧光材料制作。
8、涂刷类标志材料要求1）涂料应具有防腐特性（在杆塔防腐⼯作中，保证⾊标涂料不被清除或覆盖）。
2）涂料须具有良好附着能⼒，能够长期不褪⾊，能够经受⽇晒、⾬淋、冰冻等⾃然风化。
3）涂料⼲燥后应具备⼀定的防滑能⼒，避免造成杆塔塔材过于光滑，影响⾼空作业⼈员安全。
9、安全设施所⽤的颜⾊应符合 GB 2893—2008《安全⾊》的规定。
三、杆号标志牌1、线路每基杆塔均应配置杆号标志牌（以下简称杆号牌），其基本形式为矩形，标明线路的电压等级、名称和杆塔号。
2、杆号牌底⾊应与本回路⾊标⼀致，⽂字采⽤⽩⾊⿊体字（黄、⽩底时为⿊⾊⿊体字），字号根据标志牌尺⼨、字数适当调整（规格型号见附录图1）。
3、改建线路段的杆塔号可采⽤“n+1”或“n-1”（n 为改建前的杆塔编号）形式。
精选电力设施标识牌安装施工方案
《电力设施标识牌安装施工方案》一、项目背景随着电力行业的快速发展，电力设施的安全运行至关重要。
为了确保电力设施的正常运行和人员的安全，需要对电力设施安装标识牌。
标识牌的安装可以明确电力设施的位置、用途、安全注意事项等信息，提高电力设施的可识别性和安全性。
本项目涉及对某地区的电力设施进行标识牌安装，包括变电站、输电线路杆塔、配电箱等。
项目区域范围广，电力设施数量众多，安装任务艰巨。
二、施工步骤1. 施工准备- 组织施工人员进行技术培训，熟悉标识牌的安装规范和要求。
- 准备施工所需的材料和工具，包括标识牌、螺栓、螺母、垫片、扳手、螺丝刀、电钻等。
- 对施工现场进行勘察，确定标识牌的安装位置和数量。
- 制定施工安全措施，确保施工人员的安全。
2. 标识牌制作- 根据设计要求，制作标识牌。
标识牌应采用耐腐蚀、耐磨损、防水、防晒的材料制作，确保标识牌的使用寿命。
- 标识牌的内容应清晰、准确，包括电力设施的名称、编号、电压等级、安全警示语等。
- 标识牌的颜色应符合国家相关标准，以便于识别。
3. 标识牌安装- 对于变电站等大型电力设施，标识牌应安装在显眼的位置，如大门、围墙、建筑物外墙等。
安装时应使用膨胀螺栓或化学锚栓将标识牌固定在墙体上，确保标识牌牢固可靠。
- 对于输电线路杆塔，标识牌应安装在杆塔的塔身或横担上。
安装时应使用抱箍将标识牌固定在杆塔上，确保标识牌不会因风吹雨淋而脱落。
- 对于配电箱等小型电力设施，标识牌应安装在配电箱的门或侧面。
安装时应使用螺丝将标识牌固定在配电箱上，确保标识牌不会因振动而松动。
4. 检查验收- 安装完成后，对标识牌进行检查验收。
检查标识牌的安装位置是否正确、牢固程度是否符合要求、内容是否清晰准确等。
- 对不符合要求的标识牌进行整改，直至符合要求为止。
三、材料清单1. 标识牌：根据电力设施的类型和数量确定标识牌的规格和数量。
2. 螺栓、螺母、垫片：用于固定标识牌，根据标识牌的安装方式和数量确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电线路杆塔标识牌制作与安装规范二0一四年三月根据国网精益化管理的要求，标准编写组经广泛调查研究，认真总结国家电网公司35kV 及以上架空输电线路输电线路杆塔标识牌安装与制作经验，参考35kV、110kV、220kV、330kV、500kV、750kV、±800kV、1000kV架空输电线路杆塔标识牌制作与安装现行有关规定，并在广泛征求意见的基础上，制定本规范。
1总则 (1)2基本规定 (1)3标识牌制作标准 (1)4安装支架、卡具制作标准 (6)5标识牌安装要求 (8)6标识牌安装数量、位置 (9)附件 (12)1.1为统一规范架空输电线路杆塔标识牌安装与制作，指导架空输电线路杆塔标识牌安装及制作，制定本导则。
1.2本导则适用于35kV及以上架空输电线路杆塔标识牌安装与制作。
1.3架空输电线路杆塔标识牌安装与制作除应符合本导则的规定外，尚应符合国家现行有关标准的规定。
2基本规定2.1每基杆塔应有杆号牌以及必要的起到安全警示作用的警示牌。
杆号牌应有明显的线路名称、线路编号和杆塔号、色标标识。
警示牌分为两类，一类是起到对非工作人员提示及警告义务的警示牌，内容为“高压危险禁止攀登”；一类是起到对工作人员提示作业安全的警示牌，内容为“认真核对防止误登”。
2.2变电所进出线终端塔、耐张塔、换位塔、分歧塔以及换位塔、分歧塔前后一基塔上、交叉跨越点两端塔应设有相序牌。
终端塔、换位塔（或分歧塔）必须在杆塔大小号侧均设有相序牌。
交叉跨越包括：铁路、各种等级公路、一级通讯线、重要河流、35kV及以上电力线、索道、桥梁、输油及输气管道。
2.3同塔双回路塔在塔身与最下层横担连接处应设有色标牌。
多回路塔（两回以上）在每个横担的塔身与横担连接处装设色标牌。
2.4线路在跨越鱼塘、采矿点附近、易被取土处、易被外力破坏处、邻近放风筝场地或居民区等，均应在合适的地点设有针对性的安全警告、宣传牌。
2.5砼杆及钢杆采用卡箍将标识牌固定在杆身；铁塔采用L型卡具将标识牌固定在塔身辅材上。
3标识牌制作标准3.1标识牌制作通用技术要求3.1.1标识牌原材料应采用不小0.8-1mm厚度的钢板。
3.1.2成品线路标识牌为铝板或搪瓷制品（双面镀瓷），优先采用热转印打印粘贴工艺，亦可采用腐蚀工艺。
3.1.3标识牌所有安装孔直径均为17.5mm。
3.1.4所有标识牌安装孔中心到标识牌边沿的距离均为20mm。
3.2杆号牌制作标准3.2.1铁塔用杆号牌规格：长600mm×宽480mm。
具体样式见图1。
35kV 线路—110kV 线路杆号牌规格：长400mm×宽320mm。
220kV 线路—330kV 线路杆号牌规格：长500mm×宽400mm。
750kV 线路杆号牌规格：长600mm×宽480mm。
±800kV —1000kV 线路杆号牌规格：长度为770mm，宽度为570mm。
3.2.2砼杆及钢杆用杆号牌规格：长480mm×宽300mm。
具体样式见图2。
3.2.3设备标志制图标准色：设备标志制图采用以下六种标准色和其中两种颜色配合使用，以区别线路的色彩标志。
红色：M100Y100、黑色：K100、绿色：C100Y100、黄色：M20Y100、蓝色：M50C100、紫色：C50M50。
3.2.4杆号牌的正面内容为：杆号牌的总体版面分上下两部分布置，上方标识是线路编号+线路名称，下方是杆塔编号。
分割线为白色，线宽3mm；字体为白色；字体大小按杆号牌比例，以醒目、统一、版面美观为原则，并突出塔号，便于远处识别。
杆塔编号：采用三位阿拉伯数字和一位汉字（号）组成。
具体样式见图1、图2。
图1铁塔杆号牌5602002802202203.3警示牌制作标准3.3.1警示牌规格同杆号牌。
3.3.2警示牌1为“禁止攀登，高压危险”，警示牌2为“认真核对，防止误登”。
底色为白色，内框线为红色，线宽3mm；文字为黑体红色；字体大小按警示牌比例，以醒目、统一、版面美观为原则。
具体样式见图3、图4。
图3：铁塔警示牌图例禁止攀登高压危险560220220图2砼杆及钢杆杆号牌1201802001803.4相序牌制作标准3.4.1规格：铁塔用D＝400mm,砼杆及钢杆用D＝200mm，留四个安装孔四周均匀分布。
3.4.2相序牌底色分别为黄、绿、红三种颜色,即A、B、C 三相。
见图5、图6。
3.5色标牌制作标准:360图5铁塔用相序牌图例图4：砼杆及钢杆警示牌图例认真核对防止误登220260220160图6砼杆及钢杆用相序牌图例3.5.1规格：D＝300mm，中心留孔。
3.5.2牌面无文字，颜色与杆号牌底色相同，图例见图7。
3.6宣传牌制作标准：3.6.1规格：铁塔用长800mm×宽600mm，具体样式见图8；砼杆及钢杆用长600mm ×宽480mm，具体样式见图9。
3.6.2内容：宣传牌的内容一般应节选自《电力设施保护条例》或《电力设施保护条例实施细则》。
底色为红色，文字为宋体加粗白色，字体大小按文字多少及警示牌比例，以醒目、统一、版面美观为原则，但字高不得小于40mm。
图7-1色标牌图例在750kV 架空电力线路导线两边线分别向外延伸30米的保护区以内：严禁机械作业、打桩、钻探、开挖取土、起重作业。
严禁种植树木、兴建建筑物、堆物、烧荒等危害安全供电行为。
760500280280图8铁塔宣传牌图例图7-2双色标牌图例4安装支架、卡具制作标准4.1铁塔所有标识牌经安装支架加固后，通过L 型卡具安装在塔身辅材上。
4.2砼杆及钢杆所有标识牌经安装支架加固后，通过卡箍安装在杆身上。
4.3标识牌支架、卡具制作通用技术要求4.3.1标识牌支架、卡具采用－50×4型镀锌扁铁制作。
4.3.2支架、卡具所有安装圆孔均为Φ17.5mm，所有安装长孔均为Φ17.5×30mm。
4.3.3支架所配螺栓均采用M16型，螺栓长度根据塔材确定，一般为M16×35、M16×45。
每螺栓配2个平垫、2个聚酯垫、1个螺帽、1个防松扣紧螺帽。
4.4杆号牌、警示牌支架制作标准。
4.4.1铁塔、砼杆及钢杆杆号牌、警示牌支架规格相同。
具体样式见图10。
4.4.2铁塔杆号牌、警示牌在背面两侧各竖直安装1根支架作为加固。
4.4.3砼杆及钢杆杆号牌、警示牌在背面上下各水平安装1根支架作为加固。
图9砼杆及钢杆宣传牌图例302804402804.5相序牌支架加工示意图。
相序牌背面用1根支架将3块色标牌联为一整体，根据相序排列可水平安装也可垂直安装。
具体样式见图11、图12。
4.6宣传牌支架加工示意图。
4.6.1铁塔、砼杆及钢杆宣传牌支架规格相同。
具体样式见图13。
4.6.2铁塔宣传牌在背面两侧各竖直安装1根支架作为加固。
图10铁塔杆号牌、警示牌支架图例图11：铁塔用相序牌固定支架加工示意图120040403602036036020图12：砼杆及钢杆相序牌固定支架加工示意图600404016020160160204.6.3砼杆及钢杆宣传牌在背面上下各水平安装1根支架作为加固。
4.7铁塔色标牌直接固定在L 夹具上。
砼杆及钢杆色标牌直接固定在卡箍上。
4.8铁塔标识牌L 型卡具制作标准。
4.8.1卡具可安装在铁塔∠40×50～∠80×80角铁的任意位置。
4.8.2卡具由2块弯曲成L 形的扁铁组成，扁铁规格为50×4（宽×厚）；4.8.3外卡具为L1、内卡具为L2，为适应不同规格的角铁使用，特加工长圆角矩形螺栓孔，其几何尺寸见下三视图14、图15。
4.8.4卡具分为80、120两种规格，根据现场塔材规格实际确定。
4.8.5L 型卡具加工示意图。
图13：宣传牌固定支架加工示意图2802802020600图14-180型外夹具L1三视图80151520154153044154512050606515152015410304410451105050图14-180型内夹具L2三视图4.9砼杆及钢杆卡箍。
4.9.1卡箍由1块扁铁及不锈钢钢带组成。
扁铁40mm×40mm×4mm，中心眼孔Φ17.5mm；不锈钢钢带厚度不小于0.5mm，宽度8mm。
具体样式见图16。
4.9.2卡箍长度由杆径确定。
5标识牌安装要求5.1标识牌安装要求：5.1.1标识牌直接与螺栓、支架接触的地方，必须在标识牌正反两面各安装1个聚酯垫，其它连接螺栓两端只需各配1个平垫。
所有固定螺栓均为M16螺栓，图16砼杆及钢杆卡箍示意图1201515201541530441555160506010015152015410304410551505050图15-1120型外夹具L1三视图图15-1120型内夹具L2三视图配1个螺母及一个防松扣紧螺母。
5.1.2标识牌由支架加强（连接）后，通过L 夹具安装在铁塔辅材上，除色标牌外其余标识牌均应安装2个L 夹具，不得单点悬挂。
5.1.3螺栓穿向：所有螺栓均由标识牌正面向后穿。
5.2标识牌与支架连接安装要求：5.2.1相序牌：220kV 及以上铁塔每组相序牌应集中固定在安装支架上，一般应选择支架两端部孔作为与L 夹具连接的安装孔。
相序牌单回路杆塔应水平布置，双回路杆塔应垂直布置。
相序牌与固定支架连接见图17、图18：35kV-110kV 铁塔、砼杆及钢杆：相序牌应安装在距离该相挂线点0.5米处的横担上。
5.2.2塔号牌、警示牌、宣传牌安装方式：5.2.2.1铁塔：在标识牌左右侧垂直方向各安装1根固定支架，每块牌采用2个安装支架，并以中孔分别固定在2付L 卡具上。
5.2.2.2砼杆及钢杆：在标识牌上下侧水平方向各安装1根固定支架，每块牌采用2个安装支架，并以中孔分别固定在2付卡箍上。
5.2.3色标牌直接固定在L 夹具上后与铁塔辅材连接。
砼杆及钢杆色标牌直接固定在卡箍上安装在杆身。
5.3标识牌安装使用材料：图17铁塔相序牌与固定支架连接示意图4040360203603602012图18砼杆及钢杆相序牌与固定支架连接示意图40401602016016020125.3.1铁塔标识牌安装使用材料见表1：表1铁塔每块标识牌安装使用材料序号名称数量（块）规格型号（mm）固定支架（个）L夹具（付）螺栓M16垫片聚酯垫螺母防松罩每块数量每块数量1塔号牌1600×480228161288 2警示牌1600×480228161288 3相序牌1D=4003块1个28161288 4色标牌1D=300124222 5宣传牌1800×6002281612885.3.2砼杆及钢杆标识牌安装使用材料见表2：表2砼杆及钢杆每块标识牌安装使用材料序号名称数量（块）规格型号（mm）固定支架（个）卡箍螺栓M16垫片聚酯垫螺母防松罩每块数量每块数量1塔号牌1480×300226121266 2警示牌1480×300226121266 3相序牌1D=4003块1个26121266 4色标牌1D=300112266 5宣传牌1600×4802261212666标识牌安装数量、位置6.1对应原则：双回路杆塔的杆号牌、色标牌和相序牌必须安装在本线路侧。
