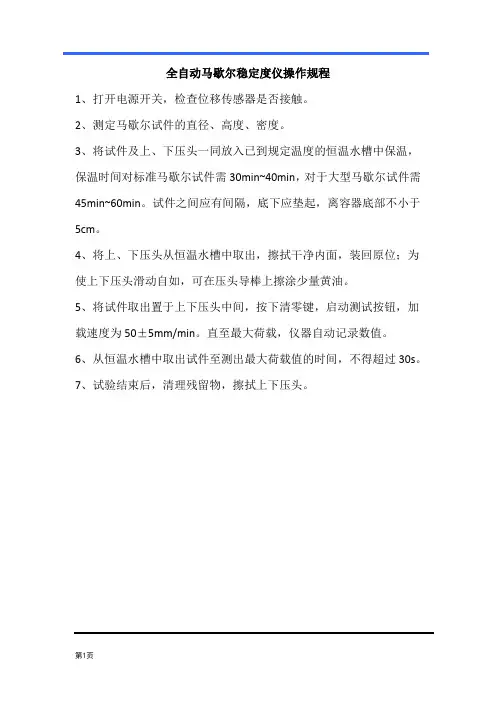

全自动马歇尔稳定度仪操作规程

全自动马歇尔稳定度仪操作规程

全自动马歇尔稳定度仪操作规程
1、打开电源开关,检查位移传感器是否接触。

2、测定马歇尔试件的直径、高度、密度。

3、将试件及上、下压头一同放入已到规定温度的恒温水槽中保温,保温时间对标准马歇尔试件需30min~40min,对于大型马歇尔试件需45min~60min。

试件之间应有间隔,底下应垫起,离容器底部不小于5cm。

4、将上、下压头从恒温水槽中取出,擦拭干净内面,装回原位;为使上下压头滑动自如,可在压头导棒上擦涂少量黄油。

5、将试件取出置于上下压头中间,按下清零键,启动测试按钮,加载速度为50±5mm/min。

直至最大荷载,仪器自动记录数值。

6、从恒温水槽中取出试件至测出最大荷载值的时间,不得超过30s。

7、试验结束后,清理残留物,擦拭上下压头。

第1页。

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程
操作规程
一、开机准备
1. 将仪器放在平稳的工作台上,同时插好电源线。

2. 按下电源开关,等待仪器自检完毕后,按下菜单键,进入系
统设置界面。

3. 在系统设置界面中选择语言和温度单位,确认设置。

4. 返回仪器主界面,点击“温度校准”按钮,将仪器放置在温
度控制室内,进行温度校准,校准完毕后,记录下设置好的校准值。

二、取样准备
1. 将待测油样加热,使其达到设定的温度。

2. 打开油样瓶盖,取出样品。

3. 将样品置于试样夹具中,确保样品不发生漏液,夹紧试样夹具。

三、测试操作
1. 将试样夹具安装到马歇尔稳定度测试仪的测试孔中,并将试
样夹具紧固。

2. 按下“测试”按钮,启动测试程序,仪器开始进行测试。

3. 在测试过程中,仪器自动控制温度和应力,实时检测试样的
变形情况,并记录下来。

4. 测试过程中,不要对仪器进行人工操作,以免影响测试结果。

5. 测试终止后,按下菜单键,可以查看测试结果并打印出来。

四、关机操作
1. 测试完毕后,按下停止按钮,使设备停止运作。

2. 拔掉电源线,清理仪器表面和试样夹具。

3. 关闭温度控制室门,并将试样夹具放回存放位置。

4. 关闭仪器室门,将测量记录作存档处理。

马歇尔稳定度测定仪操作规程

马歇尔稳定度测定仪操作规程

马歇尔稳定度测定仪操作规程(一)试验准备1、将石料及砂和石粉分别过筛,洗净,并分别装于浅盘中置于105-110℃的烘箱中烘干对恒重,按集料试验方法测定各种矿料的比重、矿料组成。

2、测定沥青的比重和常规指标(针入度、延伸度、软化点、粘度等)。

3、将沥青材料脱水加热至120-150℃(根据沥青的品种和标号的确定)各种矿料置烘箱中加热至14℃—160℃后备用,需要时可将集料分成不同粒径、按级配要求配料。

4、将全套试模、击实器等置烘箱中加热至130-150℃备用。

(二)试件的制备1、按照各种矿料在混合料中所占的配合比例,称出每一组或一个试件所需要的材料置于盘中,将粗细集料放在拌和器中、将拌和锅中的各种矿料继续加热并拌匀、摊开,然后加入需要数量的热沥青,并迅速拌合均匀,待沥青均匀包围粗细集表面后、最后加入矿粉继续拌和,直到色泽均匀为止,并使混合料保持在130-150℃(石油沥青)或90-110℃(煤沥青)的范围之内(注一)。

2、称取拌好的混合料(均匀分为三份)约1200克,通过铁漏装入垫有一张滤纸的热试模中,并用烘热的铁凿沿周边插捣15次、中间10次。

3、将装好混合料的试模套环取开,将混合表面刮平,并使之略呈凸形、装上套环再加盖一层滤纸,用已经加热的击锤(包括击垫、导杆等)放入试筒,此时套环应按要求装在试模上固定好,用左手握手柄,使导杆铅垂状,右手提锤至手柄底部(出厂时已将锤壁及落距标定好),然后即放开右手,锤作自由落体运动、落至击垫时,此为击实一次,如经锤击到规定的次数(50-70次),混合料的击实温度不低于110℃(石油沥青)或70℃(煤沥青)达到击实资料后,将试模倒置安装于底板上,再以同样的次数击实另一面。

4、卸去套环和底板,将击实好的试件连续同试模置于冷水中2分钟后,用脱模器将试件取出。

5、压实后试样的高度应为63.5±0.3毫米,如试件高度不符合要求时,可按下式调整沥青混合料的用量:q=63.5q0-h0式中:q—调整后沥青混合料用量0克q0—制备试件的沥青混合料实际用量。

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程

People who like to say that they are lucky, generally work harder than others.勤学乐施天天向上(页眉可删)数显全自动马歇尔稳定度测定仪操
作规程
一、操作规程
1. 显示说明:显示共8位,左边四位显示压力,右边四位显示流值。

2. 接通电源后,开机。

按“-”键可使加载部分下降到规定高度。

3. 按“试验”键仪器开始自动加载、测试。

测试完毕或压力超量时,自动卸载并下降至规定高度。

压力超过30KN时,显示超量程99.99。

仪器可存储最后25次试验数据。

3. 打印:按“打印”键,左边显示实验日期,右边为对应数据。

按“+”键可循环显示第一次至最后一次试验时间及数据。

选中后按“确认”即可。

不打印按“-”退出。

4. 试验结束后,切断电源,打扫卫生。

二、注意事项
1. 若电网干扰较大,应配净化电源,UPS或交流稳压器。

2. 在试验过程中,如需紧急停机,按“停”键可中断试验。

3. 加载时不得人工强制加载或人为启动电机加载,否则会损坏仪器。

马歇尔稳定度仪操作规程

马歇尔稳定度仪操作规程

马歇尔稳定度仪操作规程一、引言马歇尔稳定度仪是一种常用于沥青混合料稳定性测试的仪器。

本操作规程旨在提供对马歇尔稳定度仪的正确操作方法和操作注意事项的指导,以确保测试结果的准确性和可靠性。

二、仪器准备1. 检查仪器:确保马歇尔稳定度仪及其附件完好无损,如有任何损坏或故障应及时修理或更换。

2. 准备试件:按照相关标准要求,制备适量的沥青混合料试件,并保证试件质量合格。

三、操作步骤1. 打开马歇尔稳定度仪电源,确保仪器正常启动。

2. 将试件放置在稳定度仪内的试件架上,并调整试件的位置,确保试件与仪器的接触充分。

3. 设置试件的测试参数,包括加载速度、加载位移等,并根据测试要求选择相应的测试模式。

4. 开始测试,监控试件在加载过程中的变化情况,并及时记录相关数据。

5. 当试件达到规定的终点位移或破坏时,停止测试并记录测试结果。

6. 完成测试后,关掉马歇尔稳定度仪电源,清理试件架和设备表面的杂物,并将试件取出。

四、操作注意事项1. 操作人员应熟悉仪器的使用方法,具备相关的专业知识和技能。

2. 在操作过程中,应注意保持仪器的稳定性,防止外界干扰对测试结果产生影响。

3. 在测试过程中,应定期检查试件是否出现松动或异常情况,并进行相应的处理。

4. 对于测试结果的处理和分析,应根据相关标准和规范进行,确保结果的准确性和可靠性。

5. 每次使用马歇尔稳定度仪前,都应对仪器进行检查和校准,确保仪器的正常工作。

6. 在使用过程中,应注意安全,避免操作不当导致的事故和伤害。

五、总结马歇尔稳定度仪是沥青混合料稳定性测试的重要工具,正确的操作方法和操作注意事项对测试结果的准确性起着关键作用。

本操作规程详细介绍了马歇尔稳定度仪的操作步骤和注意事项,希望能对使用者提供帮助,确保测试过程的准确性和可靠性。

马歇尔稳定度试验操作规程

马歇尔稳定度试验操作规程

文件制修订记录1.0准备工作1.1将过筛、洗净的石料及砂和石粉等置105±5℃的烘箱中烘干至恒重并测定各种矿料的视密度和沥青的密度,及矿料颗粒组成。

2将烘干分级的粗细集料,按每个试件设计级配成分要求称其质量,在一金属盘中混合均匀,矿粉单独加热,置烘箱中预热至沥青拌和温度以上约15℃(石油沥青通常为163℃)备用。

一般按一组试件(每组3-6个)备料,但进行配合比设计时宜一个一个分别备料,当采用替代法时,对粗集料中粒径大于26.5mm(圆孔筛30mm)的部分,以13.2-26.5mm(圆孔筛15-30mm)粗集料等量代替。

常温沥青混合料的矿料不加热。

3将按本规程(沥青及沥青混合料试验规程)T0601采集的沥青试样,用油浴、电热套或恒温烘箱熔化加热至本规程4.2.3.1规定的沥青混合料拌合温度备用。

当不得已采用燃气炉或电炉直接加热时,必须使用石棉垫隔开。

4用沾有少许黄油的棉纱擦净试模,套筒及击实座等置100℃左右烘箱中加热1h备用。

常温沥青混合料用试模不加热。

2.0试件制备2.1按照各种矿料在混合料中所占配合比例,称出一组(一般34个)或一个试件的需要的材料,置拌盘(锅)中的各种矿料继续加热并拌匀摊开,然后加入需要数量的热沥青,迅速地拌和均匀,并使混合料保持在温度130-160℃(石油沥青)或90-120℃(煤沥青)范围内。

2.2将拌好的沥青混合料,均匀称取一个试件所需的用量(约1200g)。

当一次拌和几个试件时,宜将其倒入经预热的金属盘中,用小铲适当拌和均匀分成几份,分别取用。

2.3从烘箱中取出预热的试模及套筒,沾有少许黄油的棉纱擦试套筒、底座及击实锤底面,将试模装在底座上垫一张圆形的吸油性小的纸,按四分法从四个方向用小铲将混合料铲入试模中,用插刀或大螺丝刀沿周边插捣15次,中间10次。

插捣后将沥青混合料表面整平成凸圆孤面。

2.4插入温度计,至混合料中心附近,检查混合料温度。

2.5待混合料温度符合要求的压实温度后,将试模连同底座一起放在击实台上固定在装好的混合料上垫一张吸油性小的圆纸,再将装有击实锤及导向棒的压实头插入试模中,然后开动马达或人工将击实锤从457mm高度自由落下击实规定的次数(75、50或35次)。

马歇尔稳定度测定仪操作规程1

马歇尔稳定度测定仪操作规程1

马歇尔稳定度测定仪操作规程
1、显示器及输入键盘的使用说明:显示器共8位,分成两组,试验时,左边显示压力,右边显示(见仪器面板);键盘共三个,分别为“切换”“试验”“打印”;“切换”键是从标定状态到工作状态之间相互切换的,按“试验”键仪器便控制机械部分自动试验。

2、仪器使用方法:将电子测控部分与机械加荷部分联接好,接通电源,此时窗口显示P0.00,L0.00,仪器通电15分钟后,将做好的试件放于加荷头之间,检查无误后按“试验”键即可,仪器自动控制加荷部分加荷,试件受压变形情况通过显示器直接显示出来,直到试件受压破裂,停止加压,显示器上直接显示试件的最大压力和对应的流值,自动打印出试验结果。

同时仪器自动控制加荷设备下降至规定高度,方便换试件。

马歇尔稳定度测定仪操作规程

马歇尔稳定度测定仪操作规程

马歇尔稳定度测定仪操作规程
1、检查电源电压是否在允许范围内(220VAC±10%以内)。

2、将保养加热至适当温度的标准试件放入夹具中,然后将夹具置于丝杠盘上,将位移传感器置于夹头定位孔中。

确保下位移传感器在量程范围之内。

3、显示器及输入键盘的使用说明,显示共8位,分成两组,试验时,上边显示压力,下边显示:键盘共四个,分别为“试验”“打印”上升“”下降。

“试验”键用于启动自动试验控制,“打印”键用于在试验过程中或者试验结束后,电机处于下降过程中,按下“打印”键,试验停止并且电机停转。

“上升”键为手动上升(在非试验状态下),“下降”键为手动下降(在非试验状态下)。

将结果打印出来。

最后按下下降按钮,压盘下降到初始位置自动关机,试验结束。

4、试验结束后,切断电源,清理压盘,压头及仪器外表面,为下一次试验做好准备。

第1页共1页。

YDMS-B双数显马歇尔稳定度测定仪安全操作规程

YDMS-B双数显马歇尔稳定度测定仪安全操作规程

YDMS-B双数显马歇尔稳定度测定仪安全操作章程1.连接将传感器连接线插入“传感器”座上,打印机连线插入“打印口”座上,将测试台控制线插入“驱动口”座上,主机插入220V交流电源。

2.通电初检仪器使用50HZ380V交流电,联接插座应有良好的可靠接地,电源线在标量应≤10安培,检查无误后,方可通电初检。

接通电源,检查仪器运转是否正常,并填写仪器使用记录。

将电源开关置于“ON”状态,此时,显示屏显示“月,日”下行显示为当时的“时间”。

3.前面板简介㈠“设置”键:①按此键左窗显示为“1”,右窗显示年份,按“查阅”键即可。

②再按“设置”键,左窗显示为“2”,右窗显示为月份、日期,按“查阅↑”键,可更改月份,按“查阅↓”键,可更改日期。

③再按“设置”键,左窗显示“3”,右窗显示为时、分,按“查阅↑”键,可更改小时,按“查阅↓”键可更改分钟。

④最后按“设置”键,左窗显示“4”,右窗显示为下降的秒数,按“查阅”键可更改下降的时间。

㈡“下降”键、“停止”键在正常的通电条件下,可随意调整下降、停止。

在任何运转中或特殊情况下,都可以使用“停止”键或主机“手动急停键”,使其停止工作。

㈢“开始试验”键当预热时间到,可听到机器内发出嘀一声响,请按开始启动试验,左右显示窗起始显示为“零零零”,承受压力和流值时,显示窗会显示同步正确数据。

㈣“查阅↑”、“查阅↓”键当试验做了若干组试验后,按此两键,可随意查询其中一组数据,本机可保存十六个试样参数。

㈤“开始试验“键在试验前,按此键,可以刷新内存,该机可存入16个试验参数4.将保温好的试件装入压头内,调整位移传感器的位置:能从位移插孔看到位移的第一道刻度线,如不在第一道刻度线,可松开并紧帽进行调节,当试件受力到峰值后机器就会自动下降,下降所需时间最多30秒。

5.然后按“开始试验”键,直至压力达到峰值,此时窗口会显示最大稳定度值及流值,机器同时自动下降到初始位置。

记录试验数据。

6.听到机器内发出嘀一声响时方可进行下一个试样的试验。

YDMS-B双数显马歇尔稳定度测定仪安全操作规程

YDMS-B双数显马歇尔稳定度测定仪安全操作规程

YDMS-B双数显马歇尔稳定度测定仪安全操作规程前言本文档适用于YDMS-B双数显马歇尔稳定度测定仪的用户,旨在规范和保障用户的安全操作,减少事故发生的风险。

注意事项•在使用YDMS-B双数显马歇尔稳定度测定仪前请先阅读本操作规程并确保按照规程操作。

•在使用YDMS-B双数显马歇尔稳定度测定仪过程中,不得发生下列情况:1.操作不当,导致设备损坏或人员受伤。

2.使用不合适的试验样品或试验环境。

3.非授权人员开启、修改或维修设备。

4.未经生产厂商授权更换部件和附件。

•操作前应确认设备和周边环境的安全可靠,操作过程中应保持警觉,确认设备状态和指示灯的运行情况。

•YDMS-B双数显马歇尔稳定度测定仪应由符合国家法规的资深技术人员在适当的操作环境下进行。

•操作过程中如发现任何异常情况,应立即停止设备运行,并及时安排技术人员进行检查和维修。

设备基本信息YDMS-B双数显马歇尔稳定度测定仪主要用于沥青材料的稳定性测定。

设备参数如下:•电源:AC220V 50Hz•压缩高度:38~48mm•压缩速度:50±1mm/min•沥青温度控制范围:5℃~70℃•沥青温度控制方式:数字式PID控制•温度测量精度:±0.5℃•灯丝电源:DC6V,不锈钢灯丝操作流程1. 设备准备•检查设备运行所需电源,确认电源电压符合设备要求。

若电源电压变化较大,建议使用稳压电源。

•确保试验室温度和湿度符合设备使用条件。

•检查设备连接,保证各部件连接牢固。

2. 样品准备•根据试验需要准备样品。

•样品应保持干燥,且符合试验要求。

3. 打开设备•打开电源开关。

•设定所需试验参数,如温度、压力等。

注意不要超出设备的可承受范围。

4. 安装和调试试样•将样品均匀放置于试验模具内,并适当调整样品高度。

•关注设备操作面板上的指示灯和数据显示,确认设备运行正常。

如有任何异常情况,应立即停止设备运行,并及时安排检查和维修。

5. 收尾工作•停止设备运行,关闭电源开关。

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程一、实验目的本实验旨在通过使用数显全自动马歇尔稳定度测定仪来确定沥青混合料的流动性,从而评估其稳定性,并为相关工程提供参考。

二、实验原理三、实验前准备1.将数显全自动马歇尔稳定度测定仪放置在平稳的台面上,并确保其稳固性。

2.检查并确保设备的电源和仪器接线正常。

3.将试验台上的温度控制仪设定为实际实验温度的设定值。

4.检查并确保试验机的平板和弯曲体上无尘、无污染。

5.准备好所需的沥青混合料试样,按照相关标准对试样进行制备。

6.对试样进行编号,记录试样的详细信息。

四、实验步骤1.打开数显全自动马歇尔稳定度测定仪的电源开关,待仪器自检完毕后,检查其正常工作状态。

2.将试样放置在数显全自动马歇尔稳定度测定仪的弯曲体上,调整使其与样品平面垂直。

3.根据试样的尺寸,调整弯曲体的宽度,并将弯曲体与试样紧密接触。

4.调整试样的高度,使其与弯曲体接触面平齐。

5.按下仪器面板上的测试按钮,开始测试过程。

6.仪器会根据预设的参数,在设定的时间和温度下,施加压力并测量试样的变形情况。

7.测定完成后,仪器会自动停止测试,并将测试结果显示在数显屏上。

8.将得到的稳定度数值记录下来,并将试样取下,清洁仪器以备下次使用。

五、实验注意事项1.操作人员应穿戴好实验服和手套,并戴上护目镜。

2.注意防止试样的污染和损坏。

3.在实验过程中注意观察仪器的工作状态,如有异常应及时停止测试并检修。

4.仪器使用完毕后,应及时清理,保持干净。

5.实验结束后,对数据进行整理并进行统计分析,形成实验报告。

六、实验结果分析根据实验得到的稳定度数值,可以评估沥青混合料的流动性和稳定性。

稳定度数值越大,说明沥青混合料的抗变形能力越强,稳定性越好。

通过分析实验结果,可以评估沥青混合料的适用性和优化配比,为相关工程提供参考。

七、实验总结通过本实验的操作,我们了解了数显全自动马歇尔稳定度测定仪的使用方法,掌握了沥青混合料稳定度的测定原理和步骤,并对实验结果进行了分析。

马歇尔稳定度试验仪试验操作规程

马歇尔稳定度试验仪试验操作规程

马歇尔稳定度试验仪试验操作规程
马歇尔稳定度试验仪试验操作规程
1、按试验规范要求,试验前应将试件及上下压头放入恒温水槽中,进行保温;
2、仪器使用前,需提前5分钟预热;
3、开机:前3秒钟显示屏显示;
4、试验运行:将按规范要求保温好的上下压头放在托盘上,将上压头向上推入快装接头联接孔,自动锁住。

试件放入上下压头之间,按【启动】键:开始试验。

运行结束后,自动卸载,电机反转下降至原启动位置;
5、报警:若压力超过39KN时,自动停机!并返回原位;
6、若运行时间超过60秒钟时,自动停机!并返回原位;
7、查看历史记录:按【→】键:可查看历史纪录。

最大100组记录,每组最多256点数据,每屏幕可显示5点数据;
8、修改日期及时钟参数:
日期及时钟修改方法—移动以下键进行修改:
【←】:控制光标位左移动;
【→】:控制光标位右移动;
【↑】;光标位参数+1;
【↓】:光标位参数-1;
最后按【■】键确认,并返回主画面,在整个参数修改过程中,按【复位】按钮,可随时返回主画面。

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程

数显全自动马歇尔稳定度测定仪操作规程1. 概述数显全自动马歇尔稳定度测定仪是一种用于测定沥青混合料的稳定度的仪器。

本文档旨在为操作者提供使用该仪器的规程和注意事项。

2. 设备主要组成数显全自动马歇尔稳定度测定仪主要由以下部分组成:•马歇尔压力板•电子天平•沥青混合料融化设备•热水浴槽•试件模具•数码显示器3. 操作流程3.1 准备工作•将仪器放置在平稳的地面上,并保持平衡。

•插上仪器的电源,按下开机按键。

待显示屏上出现稳定状态后,表示仪器已启动。

•检查仪器各部位是否完好无损,涂油是否到位,各处有无渗漏现象。

•将试件模具放入热水浴槽中预热。

•打开沥青混合料融化设备,将待测样品置于加热器中融化。

•在电子天平上校准砂浆量筒与模具的重量。

•打开仪器中的压力板加热装置,待加热完成后,关闭加热装置。

3.2 开始测量•将热模具取出,将其放置于马歇尔压力板上,再将先前校准好的砂浆量筒固定在压力板中央。

•取出已融化好的混合料样品,并快速倒入砂浆量筒中,要求砂浆量筒放好后一次性倒入混合料,不得分批添加。

•在加入混合料后的5秒钟内,使用压力板下的软木锤敲打压实混合料,直至混合料表面初步贴合砂浆量筒。

•接下来需要进行闭口操作,即急速翻转已压实的混合料到试样模具内。

注意,在倒入模具之前,一定要先取出模具中的纸,以免影响测量结果。

•快速将模具内的混合料压实,力度应保持一致。

•使用压力板进行稳定度试验。

每组样品需要进行3次稳定度测试,每次测试之间要进行一定时间的冷却。

测试时需要先进行预压,然后才能进行正式的打压。

•测得每一次的试验数据后,应将其记录下来。

3.3 数据处理•在三次试验的数据中,删除最大值和最小值,保留平均值进行记录。

•通过公式计算混合料的稳定度。

4. 注意事项•操作时需穿戴好劳保用品,如工作服、手套、护目镜等。

•操作者应对仪器进行定期检查和维护,检查仪器的外壳、电源线、数据线等是否正常。

•加入混合料和压实混合料的操作要快速,否则会影响测量结果。

工程试验检测中心全自动马歇尔稳定度测定仪操作规程

工程试验检测中心全自动马歇尔稳定度测定仪操作规程

工程试验检测中心全自动马歇尔稳定度测定仪操作规程使用前必须将仪器的地线接地,将仪器控制电机的两个插头插到加载部分的两个座插上,检查无误后即可打开主机,若电压较低或电压不稳,应配交流净化电源或UPS或交流稳压器。

一、显示及输入键盘的使用说明:显示共8位,分为两组,试验时左边四位显示压力,右边四位显示流值,打印时,右边最后两位显示试验的序号。

键盘共有四个,分别为复位、试验、打印、打印选择。

测试仪器开机,自动控制机械加载部分下降至规定调试,如加载部分已在规定调试,则加载部分停止不动。

开机后,在任何状态下按下“复位”键,仪器停止工作,返回至开机状态。

按“试验”键,仪器开始自动加载、测试,测试完毕后或压力超量程时,仪器自动卸载,将加载部分下降至规定调试,当压力超过30KN时,显示超量程99.99。

每次开机后,仪器可存贮25次试验的数据,对应的试验序号依次为01-25,如需保留数据,请在关机前或是连续试验达到25次时,按“打印”键打印出测试数据。

当每次试验完毕后或连续若干次(25次以内)试验完毕后,按“打印”键,此时右边显示窗的最后两位将显示一个数字,这是试验的序号。

如果打印此次试验的数据,再按下“打印”键即可;如果打印前面的试验数据,则按“打印选择”键,选择要打印的试验序号后再按“打印”键即可。

打印完成后,按打印机上的联机键“SEL”,此键上面的指示灯灭后再按走纸键“LF”,让打印的数据全部露到打印机外面再把纸撕下。

本仪器采用前换纸型微型打印机,换纸方法请参考打印机说明书。

二、沥青混合料稳定度试验方法:将仪器测控部分机械加载部分联接好,仪器通电15分钟后,将做好的试件放于加载头之间(无需预加压),检查无误后按“试验”键即可,仪器自动控制加载部分加载,试件受压变形情况通过显示器直接显示出来,直到试件受压破裂,停止加压,显示器上直接显示试件的最大压力和对应的流值,同时仪器自动控制加载部分下降至规定高度,方便更换试件。

马歇尔稳定度仪操作规程

马歇尔稳定度仪操作规程

马歇尔稳定度仪操作规程一、引言马歇尔稳定度仪是一种常用于沥青混合料稳定度测试的仪器。

稳定度测试是评估沥青混合料抗变形性能的重要方法之一。

为了确保测试结果的准确性和可靠性,使用马歇尔稳定度仪时需要按照一定的操作规程进行操作。

本文档将详细介绍如何正确操作马歇尔稳定度仪。

二、仪器准备1. 确保仪器处于稳定状态,没有任何异常情况。

2. 清洁测试仪器,特别是试模和配重。

三、试样制备1. 根据实际需要,选择适当的沥青混合料试样。

2. 将试样均匀分布在试模中,注意不要超过试模的容量限制。

3. 用相应的配重进行压实,确保试样的密实度。

四、测试操作1. 将试样放入马歇尔稳定度仪中,并用螺杆将试样夹紧。

2. 打开仪器的电源开关,调整温度和时间参数,使其符合测试要求。

3. 点击开始按钮,启动测试过程。

4. 观察仪器的运行状态,确保仪器正常工作,并记录测试过程中的相关数据。

5. 测试完成后,关闭仪器电源开关,将试样取出。

五、数据分析1. 根据测试结果,计算并记录试样的稳定度和流动值。

2. 将测试数据与相应的规范进行比较,评估试样的抗变形性能。

六、注意事项1. 操作仪器时要佩戴防护眼镜和手套,确保安全。

2. 定期对仪器进行维护和校准,以确保测试结果的准确性。

3. 不要将试样超过试模容量限制,以免影响测试结果的准确性。

4. 测试过程中要保持环境相对稳定,避免温度和湿度变化对测试结果的影响。

七、总结马歇尔稳定度仪操作规程详细介绍了使用马歇尔稳定度仪进行沥青混合料稳定度测试的步骤和注意事项。

正确操作仪器可以保证测试结果的准确性和可靠性,从而为沥青混合料的设计和评估提供重要参考数据。

使用马歇尔稳定度仪时,请务必严格按照本规程操作,并注意安全。

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验操
作规程
Revised by BLUE on the afternoon of December 12,2020.
马歇尔稳定度、流值试验操作规程1、将试件置于已达到规定温度的恒温水槽中保温,保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min。

试件之间应有间隔,底下应垫起,离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如,可在上下压头的导棒上涂少量黄油。

再将试样取出置于下压头上,盖上上压头,然后装在加载设备上。

3、在上压头的球座上放妥钢球,并对准荷载测定装置的压头。

4、当采用自动马歇尔试验仪时,将自动马歇尔试验仪的压力传感器,位移传感器与计算机或X-Y记录仪正确连接,调整好适宜的放大比例。

调整好计算机程序或将X-Y记录仪的记录笔对准原点。

当采用压力环和流值计时,将流值计安装在导棒上使导向套管轻轻地压住上压头,同时将流值计读数调零。

调整压力环中百分表,对零。

5、启动加载设备,使试件承受荷载,加载速度为50±
5mm/min。

计算机或X-Y记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。

6、当试验荷载达到最大值的瞬间,取下流值计,同时读取压力环中百分表读数及流值计的流值读数。

7、从恒温水槽中取出试件至测出最大荷载的试件不得超过30s。

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验操
作规程
Revised by BLUE on the afternoon of December 12,2020.
马歇尔稳定度、流值试验操作规程1、将试件置于已达到规定温度的恒温水槽中保温,保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min。

试件之间应有间隔,底下应垫起,离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如,可在上下压头的导棒上涂少量黄油。

再将试样取出置于下压头上,盖上上压头,然后装在加载设备上。

3、在上压头的球座上放妥钢球,并对准荷载测定装置的压头。

4、当采用自动马歇尔试验仪时,将自动马歇尔试验仪的压力传感器,位移传感器与计算机或X-Y记录仪正确连接,调整好适宜的放大比例。

调整好计算机程序或将X-Y记录仪的记录笔对准原点。

当采用压力环和流值计时,将流值计安装在导棒上使导向套管轻轻地压住上压头,同时将流值计读数调零。

调整压力环中百分表,对零。

5、启动加载设备,使试件承受荷载,加载速度为50±
5mm/min。

计算机或X-Y记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。

6、当试验荷载达到最大值的瞬间,取下流值计,同时读取压力环中百分表读数及流值计的流值读数。

7、从恒温水槽中取出试件至测出最大荷载的试件不得超过30s。

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验操作规程

马歇尔稳定度流值试验
操作规程
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
马歇尔稳定度、流值试验操作规程1、将试件置于已达到规定温度的恒温水槽中保温,保温时间对标准马歇尔试件需30min~40min,对大型马歇尔试件需
45min~60min。

试件之间应有间隔,底下应垫起,离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如,可在上下压头的导棒上涂少量黄油。

再将试样取出置于下压头上,盖上上压头,然后装在加载设备上。

3、在上压头的球座上放妥钢球,并对准荷载测定装置的压头。

4、当采用自动马歇尔试验仪时,将自动马歇尔试验仪的压力传感器,位移传感器与计算机或X-Y记录仪正确连接,调整好适宜的放大比例。

调整好计算机程序或将X-Y记录仪的记录笔对准原点。

当采用压力环和流值计时,将流值计安装在导棒上使导向套管轻轻地压住上压头,同时将流值计读数调零。

调整压力环中百分表,对零。

5、启动加载设备,使试件承受荷载,加载速度为50±
5mm/min。

计算机或X-Y记录仪自动记录传感器压力和试件变形曲线并将数据自动存入计算机。

6、当试验荷载达到最大值的瞬间,取下流值计,同时读取压力环中百分表读数及流值计的流值读数。

7、从恒温水槽中取出试件至测出最大荷载的试件不得超过30s。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编订:__________________
单位:__________________
时间:__________________ YDMS-B双数显马歇尔稳定度测定仪安全操作规程
(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号:KG-AO-7337-35 YDMS-B双数显马歇尔稳定度测定仪
安全操作规程(正式)
使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1.连接
将传感器连接线插入“传感器”座上,打印机连线插入“打印口”座上,将测试台控制线插入“驱动口”座上,主机插入220V交流电源。

2.通电初检
仪器使用50HZ 380V交流电,联接插座应有良好的可靠接地,电源线在标量应≤10安培,检查无误后,方可通电初检。

接通电源,检查仪器运转是否正常,并填写仪器使用记录。

将电源开关置于“ON”状态,此时,显示屏显示“月,日”下行显示为当时的“时间”。

3.前面板简介
㈠“设置”键:
①按此键左窗显示为“1”,右窗显示年份,按“查阅”键即可。

②再按“设置”键,左窗显示为“2”,右窗显示为月份、日期,按“查阅↑”键,可更改月份,按“查阅↓”键,可更改日期。

③再按“设置”键,左窗显示“3”,右窗显示为时、分,按“查阅↑”键,可更改小时,按“查阅↓”键可更改分钟。

④最后按“设置”键,左窗显示“4”,右窗显示为下降的秒数,按“查阅”键可更改下降的时间。

㈡“下降”键、“停止”键
在正常的通电条件下,可任意调整下降、停止。

在任何运行中或特殊情况下,都可以使用“停止”键或主机“手动急停键”,使其停止工作。

㈢“开始试验”键
当预热时间到,可听到机器内发出嘀一声响,请按开始启动试验,左右显示窗起始显示为“零零零”,承受压力和流值时,显示窗会显示同步正确数据。

㈣“查阅↑”、“查阅↓”键
当试验做了若干组试验后,按此两键,可任意查询其中一组数据,本机可保存十六个试样参数。

㈤“开始试验“键
在试验前,按此键,可以刷新内存,该机可存入16个试验参数
4.将保温好的试件装入压头内,调整位移传感器的位置:能从位移插孔看到位移的第一道刻度线,如不在第一道刻度线,可松开并紧帽进行调节,当试件受力到峰值后机器就会自动下降,下降所需时间最多30秒。

5.然后按“开始试验”键,直至压力达到峰值,此时窗口会显示最大稳定度值及流值,机器同时自动下降到初始位置。

记录试验数据。

6.听到机器内发出嘀一声响时方可进行下一个试样的试验。

7.试验完毕后做好清洁工作,切断电源,并填写仪器使用记录。

请在这里输入公司或组织的名字Enter The Name Of The Company Or Organization Here。

相关文档
最新文档
