常用橡胶及溶剂的溶解度参数及适用橡胶
常用橡胶的技术性能指标参数
本文由zga123_001贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
常用橡胶的技术性能指标参数本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）常用的性能指标参数。
十分有用。
橡胶品种（简写符号）化学组成性能特点主要用途 1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
一些常用溶剂的溶度参数
一些溶剂的溶度参数一些溶剂的溶度参数[单位 (cal/cm^3)^1/2] 季戊烷 6.3 四氢萘 9.5异丁烯 6.7 四氢呋喃 9.5环己烷 7.2 醋酸甲酯 9.6正己烷 7.3 卡必醇 9.6正庚烷 7.4二乙醚 7.4 氯甲烷 9.7正辛烷 7.6 二氯甲烷 9.7甲基环己烷 7.8 丙酮 9.8异丁酸乙酯 7.9 1，2－二氯乙烷 9.8二异丙基甲酮 8.0 环己酮 9.9戊基醋酸甲酯 8.0 乙二醇单乙醚 9.9松节油 8.1 二氧六环 9.9环己烷 8.2 二硫化碳 10.02，2－二氯丙烷 8.2 正辛醇 10.3醋酸异丁酯 8.3 醋酸戊酯 8.3醋酸异戊酯 8.3 丁腈 10.5甲基异丁基甲酮 8.4 正己醇 10.7醋酸丁酯 8. 2 二戊烯 8.5异丁醇 10.8 醋酸戊酯 8.5吡啶 10.9 二甲基乙酰胺 11.1甲基异丙基甲酮 8.5 硝基乙烷 11.1四氯化碳 8.6 正丁醇 11.4环己醇 11.4 二丙酮醇 9.2哌啶 8.7 异丙醇 11.5二甲苯 8.8 正丙醇 11.9二甲醚 8.8 二甲基甲酰胺 12.1乙酸 12.6 硝基甲烷 12.7甲苯 8.9 二甲亚砜 12.9乙二醇单丁醚 8.9 乙醇 12.91，2二氯丙烷 9.0 甲酚 13.3异丙*丙酮 9.0 甲酸 13.5醋酸乙酯 9.1 甲醇 14.5四氢呋喃 9.2 氯苯 9.5 二丙酮醇 9.2苯 9.2 苯酚 14.5甲乙酮 9.2 乙二醇 16.3氯仿 9.3 甘油 16.5三氯乙烯 9.3 水 23.4氯苯 9.5溶剂对聚合物溶解能力的判定(一)“极性相近”原则极性大的溶质溶于极性大的溶剂；极性小的溶质溶于极性小的溶剂，溶质和溶剂的极性越相近，二者越易溶。
例如：未硫化的天然橡胶是非极性的，可溶于气油、苯、甲苯等非极性溶剂中；聚乙烯醇是极性的，可溶于水和乙醇中。
(二)“内聚能密度(CED)或溶度参数相近”原则δ越接近，溶解过程越容易。

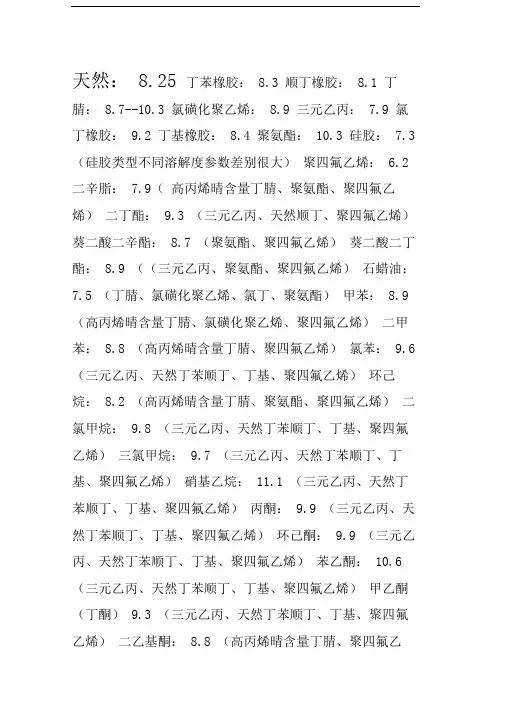

常用橡胶及溶剂的溶解度参数及适用橡胶
天然： 8.25 丁苯橡胶： 8.3 顺丁橡胶： 8.1 丁腈： 8.7--10.3 氯磺化聚乙烯： 8.9 三元乙丙： 7.9 氯丁橡胶： 9.2 丁基橡胶： 8.4 聚氨酯： 10.3 硅胶： 7.3 （硅胶类型不同溶解度参数差别很大）聚四氟乙烯： 6.2 二辛脂： 7.9（高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）二丁酯： 9.3 （三元乙丙、天然顺丁、聚四氟乙烯）葵二酸二辛酯： 8.7 （聚氨酯、聚四氟乙烯）葵二酸二丁酯： 8.9 （（三元乙丙、聚氨酯、聚四氟乙烯）石蜡油：7.5 （丁腈、氯磺化聚乙烯、氯丁、聚氨酯）甲苯： 8.9 （高丙烯晴含量丁腈、氯磺化聚乙烯、聚四氟乙烯）二甲苯： 8.8 （高丙烯晴含量丁腈、聚四氟乙烯）氯苯： 9.6 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）环己烷： 8.2 （高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）二氯甲烷： 9.8 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）三氯甲烷： 9.7 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）硝基乙烷： 11.1 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）丙酮： 9.9 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）环己酮： 9.9 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）苯乙酮： 10.6 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）甲乙酮（丁酮） 9.3 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）二乙基酮： 8.8 （高丙烯晴含量丁腈、聚四氟乙烯）甲基丙基酮： 8.9 （高丙烯晴含量丁腈、三元乙丙、聚氨酯、聚四氟乙烯）甲基异丁基酮： 8.4 （高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）二丙酮 9.2 （三元乙丙、天然顺丁、聚四氟乙烯）甲醇： 14.6苯甲醇： 12.1乙醇： 12.9正丁醇： 11.4异丁醇： 10.8异丙醇： 11.5正丙醇： 11.9（除聚氨酯、高丙烯晴含量丁腈外所有）乙酸乙酯： 9.1 （三元乙丙、聚四氟乙烯）醋酸甲酯： 9.6 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）醋酸正丁酯： 8.5 （三元乙丙、天然丁苯顺丁、聚四氟乙烯）醋酸异丁酯： 8.3 （三元乙丙、天然顺丁、聚四氟乙烯）乙二醇丁醚：8.9 （三元乙丙、高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）乙二醇乙醚：9.9 （三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

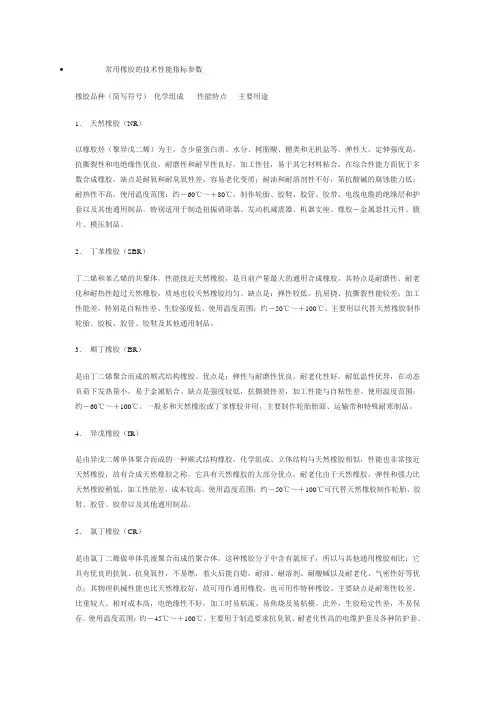

常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。
缺点是：弹性较低，抗屈挠、抗撕裂性能较差；加工性能差，特别是自粘性差、生胶强度低。
使用温度范围：约－50℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
它具有天然橡胶的大部分优点，耐老化由于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。
使用温度范围：约－50℃～＋100℃可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。
5．氯丁橡胶（CR）是由氯丁二烯做单体乳液聚合而成的聚合体。
这种橡胶分子中含有氯原子，所以与其他通用橡胶相比：它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点；其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。
常用橡胶的技术性能指标参数
常用橡胶的技术性能指标参数本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March常用橡胶的技术性能指标参数本文介绍了天然橡胶（NR）异戊橡胶（IR）丁苯橡胶（SBR）顺丁橡胶（BR）氯丁橡胶（CR）丁基橡胶（IIR）丁腈橡胶（NBR）乙丙橡胶（EPR）橡胶品种（简写符号）化学组成性能特点主要用途1．天然橡胶（NR）以橡胶烃（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。
弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。
缺点是耐氧和耐臭氧性差，容易老化变质；耐油和耐溶剂性不好，第抗酸碱的腐蚀能力低；耐热性不高。
使用温度范围：约－60℃～＋80℃。
制作轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。
特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶－金属悬挂元件、膜片、模压制品。
2．丁苯橡胶（SBR）丁二烯和苯乙烯的共聚体。
性能接近天然橡胶，是目前产量最大的通用合成鸾海涮氐闶悄湍バ浴⒛屠匣湍腿刃猿烊幌鸾海实匾步咸烊幌鸾壕取Ｈ钡闶牵旱越系停骨印⒖顾毫研阅芙喜睿患庸ば阅懿睿乇鹗亲哉承圆睢⑸呵慷鹊汀Ｊ褂梦露确段В涸迹?0℃～＋100℃。
主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通用制品。
3．顺丁橡胶（BR）是由丁二烯聚合而成的顺式结构橡胶。
优点是：弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小，易于金属粘合。
缺点是强度较低，抗撕裂性差，加工性能与自粘性差。
使用温度范围：约－60℃～＋100℃。
一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。
4．异戊橡胶（IR）是由异戊二烯单体聚合而成的一种顺式结构橡胶。
化学组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。
溶解度参数
溶解度参数(SP)是衡量液体材料(包括橡胶，因为橡胶在加工条件下是液体)相容性的物理常数。
它的物理意义是材料结合能密度的平方根：中文名称溶解度参数MBTH溶解度参数简称SP计算公式SP=(E/V)1/2确定的意思是衡量液体物质相容性的物理常数物理意义物质结合能密度的平方根。
溶解度参数(SP)是衡量液体材料(包括橡胶，因为橡胶在加工条件下是液体)相容性的物理常数。
它的物理意义是材料结合能密度的平方根：SP=(E/V)1/2。
其中SP为溶解度参数，e为结合能，v为体积，E/V为结合能密度。
各种常用高分子材料的溶解度参数如下：
异戊二烯橡胶7.8~8.0份；天然橡胶7.95份；三元乙丙橡胶7.95份；丁二烯橡胶8.1份；丁苯橡胶8.5~8.6份；8.7-8.9份丁酯胶；8.85份氯丁橡胶；氯化聚乙烯：8.9份。
塑料聚乙烯：7.8；聚丙烯：8.1；高苯乙烯：8.5；EVA：9.1-9.5；PVC：9.57；尼龙：13.6。
掌握溶解度参数就是掌握不同聚合物之间的相容性程度，为成功使用提供依据。
两种高分子材料的溶解度参数越接近，共混效果越好。
如果两者之差超过0.5，一般很难混合均匀，需要加入增溶剂。
增溶剂的作用是降低两相的表面张力，活化界面表面，从而提高相容程度。
增溶剂通常是一种聚合物，起着桥梁中介的作用。
此外，在设计配方
时，在为某一种胶水选择液体添加剂时，要考虑双方的SP是否接近，以保证各组分分散均匀。
划重点：十种橡胶的性能及优缺点
划重点：十种橡胶的性能及优缺点优点：＊＊＊＊＊＊缺点：＊＊＊＊＊＊问题：＊＊＊＊＊＊一．天然橡胶1.常温下带一定塑性，温度降低逐渐变硬。
-70℃变成脆性物质，玻璃化温度为-73℃。
2.弹性较好，弹性模量为2-4MPa。
3.纯胶拉伸强度17-25MPa。
4.500%定伸应力为42-4MPa。
5.耐屈挠性能较好，屈挠20万次才出现裂口。
6.较好的气密性，渗透系数为2.969*10-12H2（3·Pa）-1。
7.吸水性8.不耐老化性。
9.有较好的耐碱性，但不耐强酸。
耐一些极性溶剂，在非极性溶剂中膨胀。
故其耐油和非极性溶剂性很差。
二．丁苯橡胶（丁二烯、苯乙烯）乳聚丁苯像橡胶：1.溶解度参数为8.4（J/cm3）½能溶于大部分溶解度参数相近的烃类溶剂中。
2.被氧化作用比天然橡胶缓慢。
脆性温度为-45℃，玻璃化温度我-60℃。
3.纯胶强度低，加入配合剂分散性差。
4.收缩大，生胶强度低，粘着性差。
5.硫化速度慢。
6.耐屈挠龟裂性比天然橡胶好，但裂纹扩展速度快，热撕裂性能差。
7.胶料不易焦烧和过硫。
8.耐磨、耐热、耐油、耐老化都比天然橡胶好。
9.不易过炼，可塑度均匀，硫化胶硬度变化小。
10.充油丁苯橡胶加工性能好。
11.很容易与其他高不饱和通用橡胶并用。
与天然橡胶或顺丁橡胶并用，能够克服自身缺点。
溶聚丁苯橡胶：1.多数颜色浅。
2.胶料压出尺寸稳定性好，较快硫化速度。
3.耐屈挠、耐低温、耐龟裂、有较高回弹性，拉伸强度低。
4.加工性能差。
三．丁二烯橡胶高顺式丁二烯橡胶：1.高弹性高顺式在橡胶中弹性最高。
很宽的温度范围，在-40℃保持弹性。
与其他橡胶并用改善他们低温性能。
2.滞后损失和生热小。
3.低温性能好，玻璃化温度-105℃。
4.耐磨性能优异。
5.耐屈挠性优异。
6.填充性好与丁苯橡胶、天然橡胶相比，可填充更多操作油和补强填料。
使炭黑易分散，降低胶料成本。
7.混炼时抗破碎能力强。
8.与其他弹性体相容性好。
各种橡胶的性能及参数的汇总表
150 -30~-55 A A A D A D
15 16
150 -20~-60 A B A B A B~C
12 14
150 〜 A A A B B 〜
12
160 0~-30 A A A ቤተ መጻሕፍቲ ባይዱ~D B B~D
8 10
80 -30~-60 B A A C~D B B
9 12
80 250 +10~-40 -70~-120 B A A A A A D B~D A D B~C A~C
10 11
硫 化 胶 物 理 性 能
硫 化 胶 电 性 能
耐热性（最高使用温度，℃） 100 耐寒性（脆性温度，℃） -50~-70 耐老化性 B 耐臭氧性 D 耐光、耐候性 B 耐燃性 D 不透气性 B 耐辐射性 B~C
14 15
100 -70 B D B D B D
14 15
100 -30~-60 B D B D C B
乙烯-醋酸乙 烯共聚物
氯丁橡胶
7.9~8.1 90~150
7.9~8.35 55~90
8.4~8.6 35~55
8.4~8.6 30~60
7.7~8.06 45~75
7.9~8.0 45~120 B 30~90 50~200 100~800 B C B B B 150 -40~-60 A A A D A B
〜 20~30 A 50~90 70~200 100~600 B B B B B 100 -20~-30 A A A D A B
12 14
8.85 45~120
8.1~9.3 30~55
〜 68~76
〜 35~120 C 20~90 〜 〜 B B B B 〜 150 -20~-40 A A A B A 〜
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然：8.25
丁苯橡胶：8.3
顺丁橡胶：8.1
丁腈：8.7--10.3
氯磺化聚乙烯：8.9
三元乙丙：7.9
氯丁橡胶：9.2
丁基橡胶：8.4
聚氨酯：10.3
硅胶：7.3（硅胶类型不同溶解度参数差别很大）
聚四氟乙烯： 6.2
二辛脂：7.9（高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）
二丁酯：9.3（三元乙丙、天然顺丁、聚四氟乙烯）
葵二酸二辛酯：8.7（聚氨酯、聚四氟乙烯）
葵二酸二丁酯：8.9（（三元乙丙、聚氨酯、聚四氟乙烯）
石蜡油：7.5（丁腈、氯磺化聚乙烯、氯丁、聚氨酯）
甲苯：8.9（高丙烯晴含量丁腈、氯磺化聚乙烯、聚四氟乙烯）二甲苯：8.8（高丙烯晴含量丁腈、聚四氟乙烯）
氯苯：9.6（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
环己烷：8.2（高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）
二氯甲烷：9.8（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
三氯甲烷：9.7（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
硝基乙烷：11.1（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）丙酮：9.9（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
环己酮：9.9（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
苯乙酮：10.6（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
甲乙酮（丁酮）9.3（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
二乙基酮：8.8（高丙烯晴含量丁腈、聚四氟乙烯）
甲基丙基酮：8.9（高丙烯晴含量丁腈、三元乙丙、聚氨酯、聚四氟乙烯）
甲基异丁基酮：8.4（高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）
二丙酮9.2（三元乙丙、天然顺丁、聚四氟乙烯）
甲醇：14.6
苯甲醇：12.1
乙醇：12.9
正丁醇：11.4
异丁醇：10.8
异丙醇：11.5
正丙醇：11.9
（除聚氨酯、高丙烯晴含量丁腈外所有）
乙酸乙酯：9.1（三元乙丙、聚四氟乙烯）
醋酸甲酯：9.6（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）
醋酸正丁酯：8.5（三元乙丙、天然丁苯顺丁、聚四氟乙烯）
醋酸异丁酯：8.3（三元乙丙、天然顺丁、聚四氟乙烯）
乙二醇丁醚：8.9（三元乙丙、高丙烯晴含量丁腈、聚氨酯、聚四氟乙烯）
乙二醇乙醚：9.9（三元乙丙、天然丁苯顺丁、丁基、聚四氟乙烯）（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行
编辑修改内容，供参考，感谢您的配合和支
持）。
