最新焊材烘干温度时间表

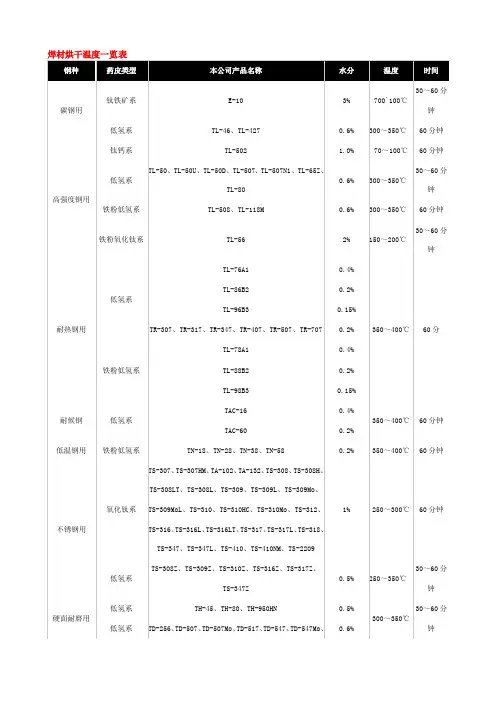

焊材烘干温度一览表、焊接缺陷
缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole ）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
（5）风速较大，无挡风装置。
（6）焊接速度太快，冷却快速。
（7）火花飞溅粘在喷嘴，造成气体乱流。
（8）气体纯度不良，含杂物多（特别含水分）。
（4）减小干伸长度，调整适当气体流量。
（5）加装挡风设备。
（6）降低速度使内部气体逸出。
（7）注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以延长喷嘴寿命。
（8）CO2纯度为99.98%以上，水分为0.005%以下。
埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂质。
（2）焊剂潮湿。
（3）焊剂受污染。
（4）焊接速度过快。
（5）焊剂高度不足。
（6）焊剂高度过大，使气体不易逸出（特别在焊剂粒度细的情形）。
（7）焊丝生锈或沾有油污。
（8）极性不适当（特别在对接时受污染会产生气孔）。
（1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。
（2）约需300℃干燥（3）注意焊剂的储存及焊接部位附近地区的清洁，以免杂物混入。
（4）降低焊接速度。
（5）焊剂出口橡皮管口要调整高些。
焊条烘干记录表
•常用焊条规范
焊条型号烘烤温度时间用途
J422 350℃1-2小时焊接普通强度的钢材以及管道压力容器等
J427 350℃1-2小时焊接普通强度的钢材以及管道压力容器等
J502 350℃1-2小时焊接低合金钢管16Mn
J507 350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等
J506 350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等
J508 400℃1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件
J857 350-400℃1小时焊接抗拉强度高的低合金钢
J422Fe16 200℃1小时焊接重要的碳钢
J507Fe16 350-380℃1小时焊接厚而大的钢结构
J505 70-90℃1小时焊接低合金钢管
R107 350℃1小时焊接炉管（低合金高强度钢材）
R507 350℃1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo）
A132/137 250℃1小时0Cr18Ni9Ti
A207/202 250℃1小时0Cr17Ni12Mo2
A302/312 250℃1小时16Mn+0Cr18Ni9Ti
焊条烘干记录表。
焊材烘干温度一览表、焊接缺陷
焊材烘干温度一览表TD-577、TD-656、TD-707铸铁低氢系T-CAST 0.5% 300～350℃30～60分钟石墨系T-CAST50、T-CAST70、T-CAST100 1.5% 70～100℃30～60分钟镍基低氢系TNC-70A、TNC-70B、TNC-70C、TNM-10、TNM-9、TN-110、TNM-17、TNC-60 0.15% 350～400℃30～60分钟埋弧焊剂烧结型TF-385，565（碳钢用）350℃60分钟烧结型TFS-300（不锈钢用）200～300℃60分钟缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
二、缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊（1）电流太强。
（2）焊条不适合。
（3）电弧过长。
（4）操作方法不当。
（5）母材不洁。
（6）母材过热。
（1）使用较低电流。
（2）选用适当种类及大小之焊条。
（3）保持适当的弧长。
（4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。
（5）清除母材油渍或锈。
（6）使用直径较小之焊条。
CO2气体保护焊（1）电弧过长，焊接速度太快。
（2）角焊时，焊条对准部位不正确。
（3）立焊摆动或操作不良，使焊道二边填补不足产生咬边。
焊材烘干参数
类别
牌号
型号
烘烤温度(℃)
恒温时间（h）
保存温度(℃)
允许使用时间（h)
重复烘干次数
备注
焊 条
E4303
J422
100～150
0.5~1
100～150
8
≤3
钛钙型
E4315
J427
350～400
1～2
100～150
4
≤2
低氢型
E5015
J507
350～400
1～2
100~150
4Байду номын сангаас
≤2
8.烘干后的低氢焊条保存在100~150℃的恒温箱中随用随取，应备有性能良好的保温筒，超过允许时间后需重新烘干。
9.烘烤焊条时，每层焊条堆放不能太厚（一般1～3层)以免焊条烘干时受热不均和潮气不易排除。
焊材烘干记录
工程名称：
日期
（年月日)
炉号
厂家
牌号
批号
规格
(mm）
数量
(kg）
温度
规范
升温记录
备注
温度
3. 材质、规格、炉号、批号不同的焊材烘烤时应用栅格隔开，并作好标识。
4. 烘烤温度和恒温时间不同,不得同炉烘烤。
5。 二次烘烤的焊条应做好记录，并与新焊条分开烘烤。
6. 烘烤温度及保温时间以焊材生产厂家规定为准，若厂家无规定，按本表执行。
7.药芯密封的焊丝和密封盒装的药芯焊丝原则上不烘干，药芯焊丝烘干需冷却至室温才能装机使用，以免堵塞导电嘴。
时间
烘干：
℃
小时
烘干：
℃
小时
烘干：
℃
小时
常用焊材烘焙要求
我司常用焊材烘焙要求一览表注：若超出上列表中所示的焊材类别，则按照产品说明书具体要求进行烘干处理min50100150200250300℃不锈钢焊条烘干温度时间曲线50100150200250300350400℃低氢碱性焊条烘干温度时间曲线二．焊材二级库应具备的条件1．根据焊材的库存情况，及时进行补充，保证焊材库存量，焊材质保书应该同焊条一起到货。
2．焊接材料入库时，应检查焊接材料的包装有无损坏，并核对牌号、批号、规格及数量，确认无误后方可入库。
3．焊接材料保管员必须将焊接材料的入库时间、品种、牌号、批号详细记录在焊接材料入库登记账上，并签名。
4．所有的焊接材料，要按种类、牌号、批号、规格和进货时间分类码垛存放，并应有明确标记，避免混放。
5．仓库内应设有经过检定合格并在有效期内的温度计，湿度计和良好的通风，除湿装置，湿度计和温度计放在去湿机的斜对面，并定期进行检查，保证库房的温、湿度符合存储要求。
6．焊条仓库室温不低于5℃，相对湿度保持在60%以下，每天上午下午各检查一次，并按下表做好记录，发现不符合要求时应及时调整。
7．焊材摆放离地面应在300mm以上，离墙壁也在300mm以上，码垛间距150mm便于经常检查，做到日清月洁。
搬运焊条时，要轻拿轻放，防止包装物破损药皮脱落。
8．焊条分类摆放到架上，要贴好标签，以便查看取用。
9．入库后的焊条如超过保存期（最长时间为一年），保管人员应书面通知质量管理部检验员进行检查，确认合格后方可继续发放使用，否则不准出库。
10．对特殊使用的材料，如奥氏体不锈钢、双相钢、镍基合金钢、铜及铜合金焊条等应单独存放，同时保管过程中防止锈蚀、失效和过期，并分类保管，严禁混杂。
三．烘焙的控制要求及焊材在温箱中的摆放要求1．焊条必须经过烘焙才能发放使用。
2．焊条的使用应根据日常需量进行启封烘焙，一次烘焙量不可过多，焊条启封后应立即烘焙。
3．焊条烘焙的具体方法按制造厂的说明书规定进行。
焊材烘干 预热温度 焊后热处理温度
＞6
≥200
任意厚度
≥250
钢材 Fe-1 Fe-3
Fe-4
Fe-5 Fe-6 Fe-7 Fe-8 Fe-9
预热条件 ①规定碳含量＞0.3%且接头厚度＞25mm ②除①外的其它材料 ①规定最小抗拉强度＞480MPa或接头厚度 ＞16mm ②除①外的其它材料 ①规定最小抗拉强度＞410MPa或接头厚度 ＞13mm ②除①外的其它材料 ①规定最小抗拉强度＞410MPa ②规定最低铬含量＞ 6.0% 且接头厚度＞ 13mm ③除①、②外的其它材料 200 不预热 不预热 150
常用钢号推荐的预热温度
钢号 20G，20，20R，20g 16MnD，09MnNiD 16MnDR，09MnNiDR 15MnNiDR 16Mn，16MnR 15MnVR，15MnNbR 20MnMo 20MnMoD 08MnNiCrMoVD 07MnCrMoVR 07MnNiCrMoVDR 13MnNiMoNbR 18MnMoNbR 20MnMoNb 12CrMo，15CrMo 12CrMoG，15CrMoR 15CrMoG 12CrlMoV 12CrlMoVG 14CrlMoR 14CrlMo 12Cr2Mo，12Cr2M01 12Cr2MoG，12Cr2M01R 1Cr5Mo 厚度,Mm 30~50 ＞50~100 100 ≥30 30~50 ＞50 任意厚度 16~30 ＞30~40 ＞40~50 Arbitrary thickness Arbitrary thickness ＞10 预热温度,℃ ≥50 ≥100 ≥150 ≥50 ≥100 ≥150 ≥100 ≥60 ≥80 ≥100 ≥150 ≥180 ≥200 ≥150
最低预热温度 ℃ 80 10 80 10 120 10 200
焊材烘干温度一览表、焊接缺陷
焊材烘干温度一览表TD-577、TD-656、TD-707铸铁低氢系T-CAST 0.5% 300～350℃30～60分钟石墨系T-CAST50、T-CAST70、T-CAST100 1.5% 70～100℃30～60分钟镍基低氢系TNC-70A、TNC-70B、TNC-70C、TNM-10、TNM-9、TN-110、TNM-17、TNC-60 0.15% 350～400℃30～60分钟埋弧焊剂烧结型TF-385，565（碳钢用）350℃60分钟烧结型TFS-300（不锈钢用）200～300℃60分钟缺陷产生原因及防止措施一、缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊（1）焊条不良或潮湿。
（2）焊件有水分、油污或锈。
（3）焊接速度太快。
（4）电流太强。
（5）电弧长度不适合。
（6）焊件厚度大，金属冷却过速。
（1）选用适当的焊条并注意烘干。
（2）焊接前清洁被焊部份。
（3）降低焊接速度，使内部气体容易逸出。
（4）使用厂商建议适当电流。
（5）调整适当电弧长度。
（6）施行适当的预热工作。
CO2气体保护焊（1）母材不洁。
（2）焊丝有锈或焊药潮湿。
（3）点焊不良，焊丝选择不当。
（4）干伸长度太长，CO2气体保护不周密。
（1）焊接前注意清洁被焊部位。
（2）选用适当的焊丝并注意保持干燥。
（3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊丝尺寸要适当。
二、缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊（1）电流太强。
（2）焊条不适合。
（3）电弧过长。
（4）操作方法不当。
（5）母材不洁。
（6）母材过热。
（1）使用较低电流。
（2）选用适当种类及大小之焊条。
（3）保持适当的弧长。
（4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。
（5）清除母材油渍或锈。
（6）使用直径较小之焊条。
CO2气体保护焊（1）电弧过长，焊接速度太快。
（2）角焊时，焊条对准部位不正确。
（3）立焊摆动或操作不良，使焊道二边填补不足产生咬边。
焊材烘烤温度标准
焊材烘烤温度标准
一、目的
本标准规定了焊材的烘烤温度要求，以确保焊接质量并避免材料损坏。
二、焊材类型
1. 焊条：常见的焊条材料包括低碳钢、高碳钢、不锈钢等。
根据焊条的材质和用途，烘烤温度范围在250℃至450℃之间。
2. 焊丝：常见的焊丝材料包括不锈钢、低合金钢、铝合金等。
根据焊丝的材质和规格，烘烤温度范围在150℃至350℃之间。
3. 焊剂：常见的焊剂包括松香焊剂、无机焊剂等。
根据焊剂的类型和用途，烘烤温度范围在150℃至250℃之间。
三、焊材规格
1. 焊条：根据规格不同，烘烤时间在30分钟至1小时之间。
较细的焊条烘烤时间较短，较粗的焊条烘烤时间较长。
2. 焊丝：根据规格不同，烘烤时间在15分钟至1小时之间。
较细的焊丝烘烤时间较短，较粗的焊丝烘烤时间较长。
3. 焊剂：根据规格不同，烘烤时间在20分钟至45分钟之间。
四、环境温度
1. 在常温下进行烘烤，环境温度应控制在20℃至30℃之间。
2. 在低温下进行烘烤，环境温度应适当提高，以确保焊材充分干燥。
五、烘烤时间
1. 按照焊材类型和规格，烘烤时间应符合规定要求。
具体时间可参考相关技术规范或厂家提供的说明书。
2. 烘烤时间不应过长，以免造成焊材老化或降低焊接性能。
六、重复烘烤
1. 若焊材受潮或水分超标，可进行重复烘烤，但每次烘烤时间不宜过长。
一般建议不超过两次重复烘烤。
2. 对于不同类型的焊材，重复烘烤的温度和时间应遵循相关规定，以保证焊接质量。
常用焊条烘干规范
常用焊条烘干规范焊条型号烘烤温度时间用途J422 150℃ 1-2小时焊接普通强度的钢材以及管道压力容器等J427 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器等J502 150℃ 1-2小时焊接低合金钢管16MnJ507 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506 350℃ 1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J508 400℃ 1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件J857 350-400℃ 1小时焊接抗拉强度高的低合金钢J422Fe16 200℃ 1小时焊接重要的碳钢J507Fe16 350-380℃ 1小时焊接厚而大的钢结构J505 70-90℃ 1小时焊接低合金钢管R107 350℃ 1小时焊接炉管（低合金高强度钢材）R507 350℃ 1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo）A132/137 250℃ 1小时 0Cr18Ni9TiA207/202 250℃ 1小时 0Cr17Ni12Mo2A302/312 250℃ 1小时 16Mn+0Cr18Ni9Ti焊丝一般采用ER50-6也就是H08Mn2SiA。
各种常用焊丝的特点及选用原则（一）一、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。
1、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。
（1）低锰焊丝（如H08A）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。
（2）中锰焊丝（如H08MnA,H10MnS）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。
（3）高锰焊丝（如H10Mn2 H08Mn2Si）：用于低合金钢焊接。
2、高强钢用丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。
焊条烘焙温度与时间
焊条烘焙温度与时间焊接材料烘焙规范及操作规程1、焊条的烘焙温度和保温时间，严格按焊条生产厂家推荐的烘焙规定或有关的技术规范要求进行。
国外焊材的烘焙要求，按所提供的焊材质保书或有关技术规范要求进行烘焙。
2、如焊条生产厂家无烘焙规定或有关技术规范，则按下表的烘干规范进行：注：⑴酸性焊条储存时间短且包装良好的，使用于一般结构件焊接，在使用前不再烘焙。
⑵碱性焊条对含氢量有特别要求的，烘焙温度应提高到400~450℃，保温1~2h3、焊条烘干时，应缓慢升温、保温、缓慢降温，严禁将需烘干的焊条直接放入已升至高温的烘箱内，或者将烘至高温的焊条从高温炉中突然取出冷却，以防止焊条药皮因骤冷或骤热面产生开裂或脱落现象。
4、同一烘干箱每次只能入同种烘干规范的焊条进行烘干，对烘干规范相同，但批号、牌号或规格不同的焊条，堆放时必须有一定的物理间隔，且焊条堆放不宜过高（一般为1~3层），以保证焊条烘干均匀。
5、烘干后的焊条，应贮放在温度为50~100℃的恒温保温箱内，随用随取。
6、当焊条在施工现场放置超过4个小时以上时，应对焊条重新烘干处理，但焊条反复烘干次数不得超过三次。
附件17：焊接材料回收制度焊接材料回收制度为了节省焊材，保证焊接工程质量，保持安全、清洁、文明的施工环境，特制定焊材回收制度。
1、每个焊工只允许领用、退回自己本人使用的焊材，不允许几个焊工所需的焊材由一个焊工领用、退回，并要求当天退回剩余焊材及焊材头。
2、焊工在焊接施工过程中，不得乱抛乱丢焊材头及剩余焊材，必须放回焊条保温筒内，下班后交回焊材库，由焊材管理人员点收，并填好《焊材回收记录单》。
3、焊接时，焊条头、焊丝头焊后余留长度不得超过60mm，特殊位置焊接时，允许部分焊材头剩余长度超过这个限度。
4、焊条回收率：要求地面组装阶段达到97%，安装阶段不得低于95%。
达到这个要求的，按实际回收数给予适当奖励；焊丝回收，一根焊丝回收带色标的两根焊丝头，回收要求同焊条头。
常用焊条烘干规范
常用焊条烘干规范焊条型号烘烤温度时间用途J422 150℃1-2小时焊接普通强度的钢材以及管道压力容器等J427 350℃1-2小时焊接普通强度的钢材以及管道压力容器等J502 150℃1-2小时焊接低合金钢管16MnJ507 350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J506 350℃1-2小时焊接普通强度的钢材以及管道压力容器及重要的部件等J508 400℃1-2小时焊接普通强度的钢材以及锅炉管道压力容器及桥梁等重要的部件J857 350-400℃1小时焊接抗拉强度高的低合金钢J422Fe16 200℃1小时焊接重要的碳钢J507Fe16 350-380℃1小时焊接厚而大的钢结构J505 70-90℃1小时焊接低合金钢管R107 350℃1小时焊接炉管（低合金高强度钢材）R507 350℃1小时焊接1Cr5Mo（20#+16Mn）（16Mn+15CrMo）A132/137 250℃1小时0Cr18Ni9TiA207/202 250℃1小时0Cr17Ni12Mo2A302/312 250℃1小时16Mn+0Cr18Ni9Ti焊丝一般采用ER50-6也就是H08Mn2SiA。
各种常用焊丝的特点及选用原则（一）一、实芯焊丝的选用（一）埋弧焊焊丝埋弧焊时焊剂对焊缝金属起保护和冶金处理作用，焊丝主要作为填充金属，同时向焊缝添加合金元素，并参与冶金反应。
1、低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类。
（1）低锰焊丝（如H08A）：常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。
（2）中锰焊丝（如H08MnA,H10MnS）：主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。
（3）高锰焊丝（如H10Mn2 H08Mn2Si）：用于低合金钢焊接。
2、高强钢用丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
J607RH
350～400
1
J707
350
1
J707RH
400
2
低温钢焊条
W607、W707
350
1
钼和铬钼耐热钢焊条
R207、R307
350
1
R307H
400
1
R317、R407、R507
350
1
铬镍不锈钢焊条
A102
150
1
A107
250
1
A132
150
1
A137
250
1
A202、A302
淄博业翔工贸有限公司
常用焊材烘干温度及保温时间
类别
牌号
温度（℃）
时间（h）
碳钢和低合金钢焊条
J422
150
1
J426
300
1
J427
350
1
J502
150
1
J506、J507
350
1
J506RH、J507RH
350～430
1
J507MoW
350
1
J557
350
1
J556RH
400
1
J606、J607
150
1
A207、A307
250
1
A002、A022、A212、A242
150
1
铬不锈钢焊条
G202
150
1
G207
250
1
G302
150
1
G307
20J431
250
2
HJ350、HJ260
300～400
2
HJ250
300～350
2
烧结焊剂
SJ101
300～350
2
SJ102
SJ103
350
2
SJ601
300～350
我国劳动法律法规规定，劳动保障监察案件结案后的档案应当至少保存（）年。
A1
B2
C3
D5
评卷结果： 正确答案： 我的答案：本题共2分，您的得分2分
满分：2分
2
工资保证金实行差异化存储办法，对一定时期内未发生工资拖欠的单位实行（），对发生工资拖欠的单位适当提高存储比例。
A减免措施
B适当提高
C顶格处置
D减半措施
评卷结果： 正确答案：我的答案：本题共2分，您的得分2分
