三爪卡盘规格尺寸

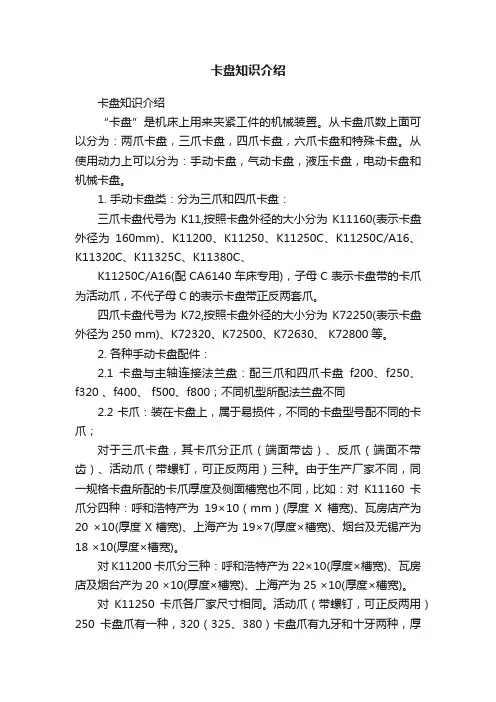

卡盘知识介绍
卡盘知识介绍卡盘知识介绍“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘和特殊卡盘。
从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电动卡盘和机械卡盘。
1. 手动卡盘类:分为三爪和四爪卡盘:三爪卡盘代号为K11,按照卡盘外径的大小分为K11160(表示卡盘外径为160mm)、K11200、K11250、K11250C、K11250C/A16、K11320C、K11325C、K11380C、K11250C/A16(配CA6140车床专用),子母C表示卡盘带的卡爪为活动爪,不代子母C的表示卡盘带正反两套爪。
四爪卡盘代号为K72,按照卡盘外径的大小分为K72250(表示卡盘外径为250 mm)、K72320、K72500、K72630、 K72800等。
2. 各种手动卡盘配件:2.1卡盘与主轴连接法兰盘:配三爪和四爪卡盘f200、f250、f320 、f400、 f500、f800;不同机型所配法兰盘不同2.2卡爪:装在卡盘上,属于易损件,不同的卡盘型号配不同的卡爪;对于三爪卡盘,其卡爪分正爪(端面带齿)、反爪(端面不带齿)、活动爪(带螺钉,可正反两用)三种。
由于生产厂家不同,同一规格卡盘所配的卡爪厚度及侧面槽宽也不同,比如:对K11160卡爪分四种:呼和浩特产为19×10(mm)(厚度X槽宽)、瓦房店产为20 ×10(厚度X槽宽)、上海产为19×7(厚度×槽宽)、烟台及无锡产为18 ×10(厚度×槽宽)。
对K11200卡爪分三种:呼和浩特产为22×10(厚度×槽宽)、瓦房店及烟台产为20 ×10(厚度×槽宽)、上海产为25 ×10(厚度×槽宽)。
对K11250卡爪各厂家尺寸相同。
活动爪(带螺钉,可正反两用)250卡盘爪有一种,320(325、380)卡盘爪有九牙和十牙两种,厚度有34和36两种;对于四爪卡盘爪,分K72320、K72400、K72500、K72630 、K72800其中K72500卡爪分42、45、48三种厚度2.3.卡盘伞齿轮,用于三爪卡盘上,供货种类有160、200、250、320、380、400等卡盘用伞齿轮。
三爪自定心卡盘1
三爪自定心卡盘热 ??? 三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK), 作者:佚名转贴自: 点击数:263 更新时间:2004-5-27 ,1.概述三爪自定心卡盘,用于多种金属机床上,能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件,进行各种机械加工,夹紧力可调,定心精度高,能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据,同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接,以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订,按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接,使机床工具系统刚性大大提高。
从而提高了加工质量,目前短圆柱连接卡盘作为传统产品列入标准,以适应市场需要。
当对短圆柱卡盘进行几何精度检验时,尚需注意应使其过渡盘连接为无间隙配合,以免定位误差影响检验精度。
对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上,并保证定位基准无间隙配合,固定指示器,使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上,旋转主轴检验。
(2)G2,G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验,取三个锥齿轮分别夹紧检验中的最大值。
目前,呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉,通过盘体止口端面上的螺孔,将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中,转动扳手时,小齿轮带动盘丝转动,通过盘丝端面螺纹的转动,带动三块卡爪同时趋进或离散。
三抓卡盘规格和主要参数
规格和主要参数:三爪自定心卡盘,按卡盘直径分类,有80~500mm 九种规格。
①基本参数:见表6―10―14及图6―10―2。
表6―10―14三爪卡盘规格指标卡盘直径DD1D2D3≥dh≥H≤ZS80556616M650 38100 72 84 22 M8 55125 95 10860 10160 130 1425 65200 165 180 60 M10 75 12250 206 226 80 M12 80315 260 285M16 90 14400 340 368 130 100500 440 465 200 6 115 17图6―10―2②卡盘夹紧(撑紧)工件尺寸范围:见表6―10―15及图6―10―3。
表6―10―15卡盘工作尺寸范围卡盘直径D正爪反爪夹紧尺寸范围撑紧尺寸范围夹紧尺寸范围A1B1C12-22 25-70 22-631002-30 30-90 30-801252.5-40 38-125 38-1101603-55 50-160 55-1452004-8565-200 65-2002506-110 80-250 90-25031510-140 95-315 100-31540015-210 120-400 120-40050025-280 150-500 150-500图6―10―3③扳手夹紧力矩:表6―10―16。
表6―10―16扳手夹紧力矩指标卡盘直径80100125160200250315400500板手力矩M(N.m)4060100160250320400500630④卡盘允许线速度为2000m/min。
3.检验标准三爪自定心卡盘执行的检验标准,主要有:(1)GB4346-84《三爪自定心卡盘基本参数和尺寸》;(2)JBn2813-85《三爪自定心卡盘技术条件》;(3)合同规定的其它标准;(4)有关的技术标准。
4.检验项目检验中主要的测试项目:(1)卡盘的跳动:径向跳动和端面跳动;(2)夹紧在卡爪大夹持弧中检验棒的跳动:径向跳动;(3)夹紧在卡爪内台弧上检验环的跳动:径向跳动和端面跳动。

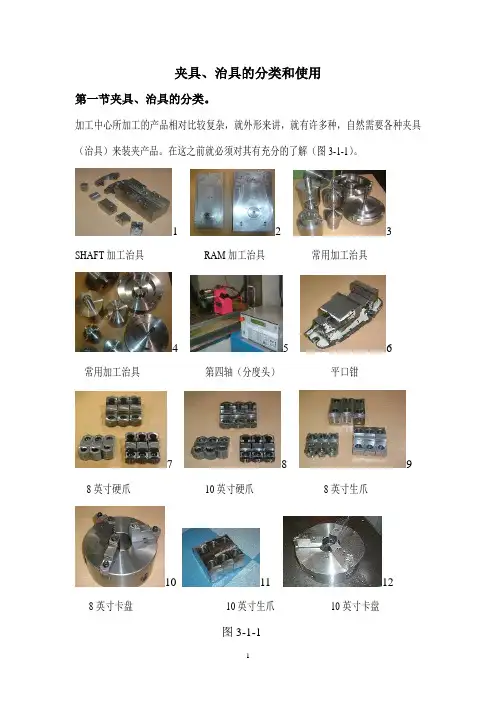

夹具、治具的分类和使用8
夹具、治具的分类和使用第一节夹具、治具的分类。
加工中心所加工的产品相对比较复杂,就外形来讲,就有许多种,自然需要各种夹具(治具)来装夹产品。
在这之前就必须对其有充分的了解(图3-1-1)。
1 2 3 SHAFT加工治具RAM加工治具常用加工治具4 5 6常用加工治具第四轴(分度头)平口钳7 8 9 8英寸硬爪10英寸硬爪8英寸生爪10 11 128英寸卡盘10英寸生爪10英寸卡盘图3-1-1根据装夹不同形状的产品和加工不同精度要求的产品,加工中心的夹具(治具)基本上可以分成三大类:一.回转体类:一般以加工VF部品(SHAFT、HOUING)为代表,通常采用三爪卡盘、分度头装夹加工(图3-1-2);但在加工SHAFT时,为了提高效率和控制精度,也有使用治具(V型块)装夹的。
图3-1-2二.六面体类:该类以平口钳装夹加工为最多见,其特点是装夹方便,可进行重切削,但加工的产品尺寸有限度(图3-1-3)。
图3-1-3 图3-1-4三.特殊类:该类主要是以治具装夹加工最为多见,除了可以保证以上两类装夹无法保证的尺寸精度以外,更适合加工大平面、大外形尺寸、不规则产品,但在装夹上比较烦琐(图3-1-4)。
第二节:夹具、治具的选择和使用一.三爪卡盘的选择和使用三爪卡盘的选择主要是要选择合适的爪来装夹产品。
在这个过程中,根据不同的产品所允许的装夹范围,必须要做到以下几点:1)硬爪(图3-1-1-8)的选择:硬爪的材料一般是经过热处理的,硬度较高,所以在使用的过程中很容易将产品表面夹出痕迹,所以只适合在粗加工(装夹表面一般有余量)中使用;而且硬爪不易加工,所以其型号(根据装夹部位的圆弧大小)非常有限,所以在可以使用生爪的情况下尽可能不去使用硬爪。
图3-2-1 图3-2-22)生爪的选择和加工:生爪一般在实际的加工中使用非常频繁,主要因为可以根据实际装夹的需要,任意选择和加工所需要的爪的大小。
如图3-2-1所示,其中H是装夹的深度,原则上来讲,在允许的情况下装夹的深度越深越好;R是和产品外径紧密配合的部分,它的大小根据所装夹的产品外径的大小来选择,一般我们在实际使用中都选择大于产品实际外径0.1MM~0.2MM的三爪,这样既可以保证产品的表面不被夹伤,又可以有足够的强度保证产品在加工中不会动掉。

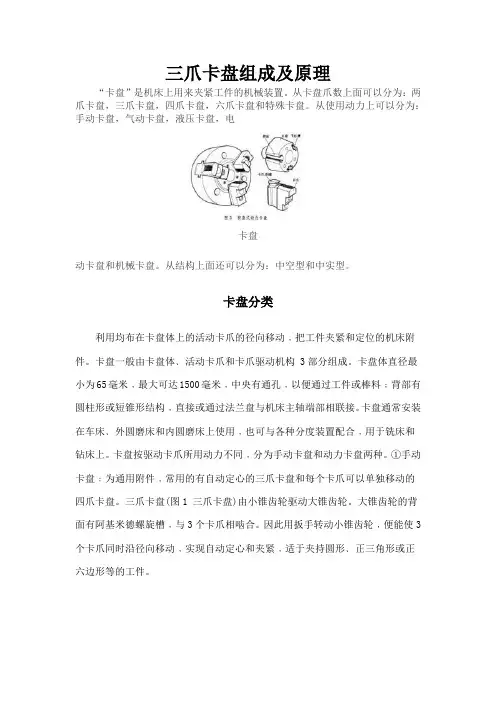

三爪卡盘结构
三爪卡盘组成及原理“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘和特殊卡盘。
从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电卡盘动卡盘和机械卡盘。
从结构上面还可以分为:中空型和中实型。
卡盘分类利用均布在卡盘体上的活动卡爪的径向移动﹐把工件夹紧和定位的机床附件。
卡盘一般由卡盘体﹑活动卡爪和卡爪驱动机构 3部分组成。
卡盘体直径最小为65毫米﹐最大可达1500毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。
卡盘通常安装在车床﹑外圆磨床和内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床和钻床上。
卡盘按驱动卡爪所用动力不同﹐分为手动卡盘和动力卡盘两种。
①手动卡盘﹕为通用附件﹐常用的有自动定心的三爪卡盘和每个卡爪可以单独移动的四爪卡盘。
三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。
大锥齿轮的背面有阿基米德螺旋槽﹐与3个卡爪相啮合。
因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动﹐实现自动定心和夹紧﹐适于夹持圆形﹑正三角形或正六边形等的工件。
图1图2四爪卡盘(图2 )的每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连的卡爪作径向移动﹐适于夹持四边形或不对称形状的工件。
图3②动力卡盘﹕属于自动定心卡盘﹐配以不同的动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。
气缸或油缸装在机床主轴后端﹐用穿在主轴孔内的拉杆或拉管﹐推拉主轴前端卡盘体内的楔形套﹐由楔形套的轴向进退使3个卡爪同时径向移动﹐图3 楔套式动力卡盘为楔套式动力卡盘。
这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。
三爪卡盘的结构三爪卡盘是由爪盘体、小锥齿轮、大锥齿轮(另一端是平面螺纹)和三个卡爪组成。
如图3-1所示。
三个卡爪上有与平面螺纹相同螺牙与之配合,三个卡爪在爪盘体中的导槽中呈120°均布。
三爪卡盘
1.概述三爪自定心卡盘,用于多种金属机床上,能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件,进行各种机械加工,夹紧力可调,定心精度高,能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据,同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接,以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订,按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接,使机床工具系统刚性大大提高。
从而提高了加工质量,目前短圆柱连接卡盘作为传统产品列入标准,以适应市场需要。
当对短圆柱卡盘进行几何精度检验时,尚需注意应使其过渡盘连接为无间隙配合,以免定位误差影响检验精度。
对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上,并保证定位基准无间隙配合,固定指示器,使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上,旋转主轴检验。
(2)G2~G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验,取三个锥齿轮分别夹紧检验中的最大值。
目前,呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉,通过盘体止口端面上的螺孔,将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中,转动扳手时,小齿轮带动盘丝转动,通过盘丝端面螺纹的转动,带动三块卡爪同时趋进或离散。
该产品采用内外两副卡爪,根据工件的形状和尺寸进行选用。
规格和主要参数:三爪自定心卡盘,按卡盘直径分类,有80~500mm 九种规格。
①基本参数:见表6―10―14及图6―10―2。
三爪卡盘结构
国家职业教育机械制造技术专业教学资源库
三爪自定心卡盘结构
三爪自定心卡盘是机床主要部件之一,三爪自定心卡盘卡爪的类型有正卡爪和反卡爪,正卡爪用于装夹外圆直径较小和内孔直径较大的工件;反卡爪用于装夹外圆直径较大的工件。
一、三爪自定心卡盘的规格
三爪自定心卡盘常用的规格有φ150mm ,φ200mm ,φ250mm 等3 种
二、三爪自定心卡盘的结构
三爪自定心卡盘的结构如图所示,它主要由外壳体、3个卡爪、3个小锥齿轮、一个大锥齿轮等零件组成。
当卡盘扳手的方榫插入小锥齿轮2的方孔1中转动时,小锥齿轮就带动大锥齿轮3转动,大锥齿轮的背面是平面螺纹4,卡爪5背面的螺纹与平面螺纹啮合,从而驱动3个卡爪同时沿径向夹紧或松开工件。
中。
各种机床配件附件详细说明
各种机床配件附件详细说明1.卡盘类:分为三爪和四爪卡盘三爪卡盘代号为K11,按照卡盘外径的大小分为K11160(表示卡盘外径为160mm)、K11200、K11250、K11250C、K11250C/A16、K11320C、K11325C、K11380C、K11250C/A16(配CA6140车床专用),子母C表示卡盘带的卡爪为活动爪,不代子母C的表示卡盘带正反两套爪。
四爪卡盘代号为K72,按照卡盘外径的大小分为K72250(表示卡盘外径为250 mm)、K72320、K72500、K72630、K72800等。
各种卡盘配件:1.1 卡盘与主轴连接法兰盘:配三爪和四爪卡盘f200、f250、f320 、f400、f500、f800;不同机型所配法兰盘不同1.2 卡爪:装在卡盘上,属于易损件,不同的卡盘型号配不同的卡爪;对于三爪卡盘,其卡爪分正爪(端面带齿)、反爪(端面不带齿)、活动爪(带螺钉,可正反两用)三种。
由于生产厂家不同,同一规格卡盘所配的卡爪厚度及侧面槽宽也不同,比如:对K11160卡爪分四种:呼和浩特产为19×10(mm)(厚度X槽宽)、瓦房店产为20 ×10(厚度X槽宽)、上海产为19×7(厚度×槽宽)、烟台及无锡产为18 ×10(厚度×槽宽)。
对K11200卡爪分三种:呼和浩特产为22×10(厚度×槽宽)、瓦房店及烟台产为20 ×10(厚度×槽宽)、上海产为25 ×10(厚度×槽宽)。
对K11250卡爪各厂家尺寸相同。
活动爪(带螺钉,可正反两用)250卡盘爪有一种,320(325、380)卡盘爪有九牙和十牙两种,厚度有34和36两种;对于四爪卡盘爪,分K72320、K72400、K72500、K72630 、K72800 其中K72500卡爪分42、45、48三种厚度1.3. 卡盘伞齿轮,用于三爪卡盘上,供货种类有160、200、250、320、380、400等卡盘用伞齿轮。
“三爪自定心卡盘盘体” 零件加工工艺规程说明书
(专业综合设计1二〇二〇年七月目录第一章零件的工艺性分析 (3)第二章生产类型的确定 (3)第三章毛坯的选择 (3)第四章工艺路线的拟定 (4)4.1定位基准的选择 (4)4.2表面加工方法的选择 (4)4.3加工阶段的划分和工序的合理组合 (5)4.4加工顺序的安排 (6)4.5选择加工设备和工艺装备 (7)第五章加工余量及工序尺寸的计算和确定 (8)第六章切削用量与时间定额的计算 (8)6.1 粗车 (8)6.2 半精车 (11)6.3 精车 (17)6.4钻九孔 (19)6.5 钻三孔 (21)6.6 钻倒角 (23)6.7铣三槽 (23)6.8攻丝 (25)6.9 精车 (26)6.10 磨削 (28)心得体会 (29)参考文献 (30)第一章零件的工艺性分析由零件图可知,其材料为HT300,HT300属于灰铸铁,其特性为强度高,耐磨性好,但白口倾向大,铸造性能差,需进行人工时效处理。
铸造毛坯加工前要安排去应力退火,消除内应力,改善切削性能。
该零件的加工表面有:右端的加工表面:右端面三个宽度18.5mm 高度5mm、宽度11mm 高度10mm、宽度18.8mm 高度9.2cm的三槽,最上部分槽左右端面对称度为0.40mm,位置度公差为0.08。
外侧的加工表面:Φ160端面外圆3个Φ28mm 公差为+0.021-0的孔3个Φ8mm 公差为+0.09-0的孔左端的加工表面:左端面3-M8-7H深15的螺纹孔3-M5-7H深10的螺纹孔3-M6-7H深38攻深10的螺纹孔内侧的加工表面:Φ70-Φ124同心圆端面Φ70-Φ124同心圆表面Φ40内圆面加工顺序为:先加工左右端面,然后加工外圆,接着加工里面的两个圆,以免一开始就降低工件的刚度。
车床加工之后然后再由铣床加工左端面的三槽。
第二章生产类型的确定由于开盘属于小型零件,所以盘体的生产类型是大批量生产。
第三章毛坯的选择毛坯的制造方法主要有:型材、锻造、铸造、焊接和其它毛坯。
三爪液压卡盘h01ma参数
三爪液压卡盘h01ma参数全文共四篇示例,供读者参考第一篇示例:三爪液压卡盘H01Ma是一种常用的机械夹持设备,广泛应用于数控机床、印刷设备、车床等机械加工行业。
三爪液压卡盘H01Ma由三个同心安装的夹爪构成,通过液压系统控制夹紧力,可实现高精度的工件夹持。
本文将详细介绍三爪液压卡盘H01Ma的参数及性能特点。
三爪液压卡盘H01Ma的主要参数如下:1. 夹持力:三爪液压卡盘H01Ma的夹持力是指夹持工件时的最大夹紧力。
在选择三爪液压卡盘H01Ma时,需要根据加工工件的材料和尺寸来确定夹持力的大小,以确保夹持工件的稳定性和安全性。
2. 夹持范围:三爪液压卡盘H01Ma的夹持范围是指可夹持的工件直径范围。
通常情况下,三爪液压卡盘H01Ma的夹持范围为20mm至500mm不等,用户可以根据加工需求选择合适的规格。
3. 最大转速:三爪液压卡盘H01Ma的最大转速是指在正常使用情况下,夹盘能够承受的最大旋转速度。
一般来说,三爪液压卡盘H01Ma的最大转速在3000rpm至6000rpm之间。
1. 高精度:三爪液压卡盘H01Ma采用液压系统控制夹紧力,夹持工件时能够实现高精度的加工,保证加工质量。
2. 多功能:三爪液压卡盘H01Ma可根据加工需求选择不同规格的夹具,实现多种形状和尺寸工件的夹持。
3. 稳定性:三爪液压卡盘H01Ma夹持工件时夹紧力均匀,夹持稳定性高,避免了工件在加工过程中出现位移或变形。
4. 耐磨性:三爪液压卡盘H01Ma采用优质材料制造,具有良好的耐磨性和耐腐蚀性,使用寿命长。
三爪液压卡盘H01Ma是一种性能稳定、操作简便、精度高的机械夹持设备,广泛应用于机械加工领域。
在选择三爪液压卡盘H01Ma时,用户需要根据加工需求和工件特点来确定夹持力、夹持范围等参数,以确保夹持效果和加工质量。
【文章结束】。
第二篇示例:三爪液压卡盘H01MA是一种常用于机械加工领域的夹具设备,它具有高精度、高稳定性和高效能的特点,广泛应用于数控机床、加工中心、车床等设备中。
252三爪卡盘规格尺寸参数表
252三爪卡盘规格尺寸参数表
(原创实用版)
目录
1.三爪卡盘的概述
2.三爪卡盘的规格尺寸
3.三爪卡盘的参数表
4.结束语
正文
三爪卡盘是一种用于固定工件的机械夹具,广泛应用于各种加工设备中。
它可以通过三个爪子来紧固工件,具有结构简单、操作方便、夹紧力大等优点。
三爪卡盘的规格尺寸通常包括以下几种:
- 爪长:指爪子伸展开的长度,一般以毫米为单位表示。
常见的爪长有 50mm、63mm、80mm、100mm、125mm 等。
- 爪宽:指爪子的宽度,一般以毫米为单位表示。
常见的爪宽有 12mm、15mm、16mm、18.5mm、22mm 等。
- 爪高:指爪子的高度,一般以毫米为单位表示。
常见的爪高有 7mm、8mm、10mm 等。
三爪卡盘的参数表如下:
| 型号 | 爪长 | 爪宽 | 爪高 | 夹紧力 | 适用范围 |
| --- | --- | --- | --- | --- | --- |
| 252 | 80mm | 12mm | 7mm | 350N | 适用于各种中小型工件 | 在选择三爪卡盘时,需要根据工件的尺寸和形状来选择合适的规格尺寸。
同时,还需要考虑卡盘的材质、夹紧力等因素。
总之,三爪卡盘是一种常用的机械夹具,它的规格尺寸和参数对于选择和使用具有重要意义。
车床三爪卡盘型号【大全】
规格 D D 1D 2D 3HH 1H 2 hz-d80 55 66 16 66 50 -3.53~M6100 72 84 22 74.5 55 3~M8125 95 108 3084 58 4 130 100115 86 60 3.5160 130142 4095 65 5 160A 109 71 165 145 96.5 66.5-4.5 200 165 180657553~M10200C 12278200A 80 240 195 215 70 120 80- 83~M12240C 130 84 250 20622680120 -250C13084车床的卡盘夹具主要是指安装在车床主轴上的夹具,这类家具和机床主轴相连接并带动工件一起随主轴旋转车床类卡盘夹具主要分成两大类:各种卡盘,适用于盘类零件和短轴类零件加工的夹具;中心孔、定心定位安装工件的夹具,适用于长度尺寸较大或加工工序较多的轴类零件。
数控车削加工要求夹具应具有较高的定位精度和刚性,结构简单、通用性强,便于在机床上安装夹具及迅速装卸工件、自动化等特性。
1、各种卡盘夹具在数控车床加工中,大多数情况是使用工件或毛坯的外圆定位,以下几种夹具就是靠圆周来定位的夹具。
三爪卡盘⑴三爪卡盘特点三爪卡盘是常用的车床通用卡具,三爪卡盘大的优点是可以自动定心,夹持范围大,装夹速度快,但定心精度存在误差,不适于同轴度要求高的工件的二次装夹。
为了防止车削时因工件变形和振动而影响加工质量,工件在三爪自定心卡盘中装夹时,其悬伸长度不宜过长。
K11 系列短圆柱三爪自定心卡盘配带正爪和反爪各一副,可分别使用。
K11A 、K11C 型卡盘的卡爪由两部分组成,采用螺钉连接,可调整为正爪或反爪使用。
K11A 型配带符合 GB4346(ISO3442)标准的分离爪,K11C 型配带传统结构的 分离爪。
可根据客户要求提供软卡爪,经配车或磨后可获得理想的夹持精度。
基本参数见表 3.1K11 系列短圆锥三爪自定心卡盘系短锥连接形式,可直接与机床主轴连接。
三爪自定心卡盘
三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK)热★★★[作者:佚名转贴自: 点击数:263 更新时间:2004-5-27 ]1.概述三爪自定心卡盘,用于多种金属机床上,能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件,进行各种机械加工,夹紧力可调,定心精度高,能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据,同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式:短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接,以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订,按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接,使机床工具系统刚性大大提高。
从而提高了加工质量,目前短圆柱连接卡盘作为传统产品列入标准,以适应市场需要。
当对短圆柱卡盘进行几何精度检验时,尚需注意应使其过渡盘连接为无间隙配合,以免定位误差影响检验精度。
对部分几何精度检验方法的说明:(1)G1卡盘径向和端面跳动:将卡盘固定在检验主轴上,并保证定位基准无间隙配合,固定指示器,使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上,旋转主轴检验。
(2)G2~G4夹持弧(撑紧弧)的径向跳动:三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验,取三个锥齿轮分别夹紧检验中的最大值。
目前,呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理:三爪自定心卡盘利用三个螺钉,通过盘体止口端面上的螺孔,将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中,转动扳手时,小齿轮带动盘丝转动,通过盘丝端面螺纹的转动,带动三块卡爪同时趋进或离散。
数控三爪卡盘设计标准
数控三爪卡盘的设计标准主要涉及以下几个方面:
1.精度:三爪卡盘应具有高精度,以确保工件定位准确,减少误差。
卡盘的精
度通常要求在0.01mm以内。
2.刚性:为了满足加工过程中的各种切削力,三爪卡盘需要具备足够的刚性,
以保持工件的稳定固定,防止出现振动或松动。
3.可靠性:三爪卡盘应具有较高的可靠性,能够长时间稳定地工作,不易出现
故障。
4.易于维护:为了方便使用,三爪卡盘的设计应易于维护,便于更换易损件和
进行日常保养。
5.适应性:三爪卡盘应具有良好的适应性,能够适应不同尺寸和形状的工件,
方便夹持和加工。
6.安全性:设计应充分考虑安全性,避免因误操作或意外情况对操作者造成伤
害。
7.经济性:在满足性能要求的前提下,应尽可能降低成本,使三爪卡盘更具市
场竞争力。
综上所述,数控三爪卡盘的设计标准是多方面的,需要在精度、刚性、可靠性、易于维护、适应性、安全性和经济性等方面进行综合考虑和优化。
