三爪卡盘结构
三爪卡盘的使用方法
三爪卡盘的使用方法1 三爪卡盘的概述三爪卡盘是一种由三根爪子夹紧物体的常用卡盘，它常用于车床、车削等机床上的定量加工，使机床上的加工过程更加精确、稳定。
三爪卡盘由三根爪子、孔板、空心轴套和弹簧组成，其中爪子用于夹紧物体；孔板用于固定爪子，并配合三根爪子夹紧物体；空心轴套用于固定孔板，也可以配合百分表进行加工；弹簧用于支撑空心轴套，使空心轴套有足够的弹性，紧贴物体表面时，加工精度更高。
2 三爪卡盘的使用(1) 将三爪卡盘装在机床上，然后选择机床上的百分表配合空心轴套使用。
(2) 通过百分表调整空心轴套的高度，使空心轴套可以把三根爪子紧贴在物体表面上。
(3) 将物体放置在爪子上，然后拧紧固定螺钉，使三根爪子牢固地夹紧物体。
(4) 经过以上步骤，物体就可以安装在机床上稳定地进行加工了。
3 三爪卡盘的优点（1）三爪卡盘结构简单，成本低，操作方便。
（2）它能够把物体夹紧，工作时间比较长，不容易滑动，有较高的定位精度。
（3）可以配合百分表调整，使加工工艺更加精确，工作效率更高。
（4）能够夹紧物体的表面，弹性大，有浮动功能，能够更好地保证加工精度。
4 使用注意（1）要定期检查三爪卡盘，检查三根爪子、螺钉和弹簧是否工作正常；（2）在安装和使用三爪卡盘时，要按要求固定牢固；（3）当物体表面太光滑时，可以在表面涂上防滑剂，以保证更好的夹紧效果；（4）尽量使用低温、静电环境下，以保证良好的使用效果；（5）使用完毕后要清洁保养，使其表面更新，保持清洁，增加使用寿命。
以上就是三爪卡盘的使用方法介绍，希望大家在使用过程中谨慎操作，以保证加工质量，提高加工效率。
气动三爪卡盘原理图

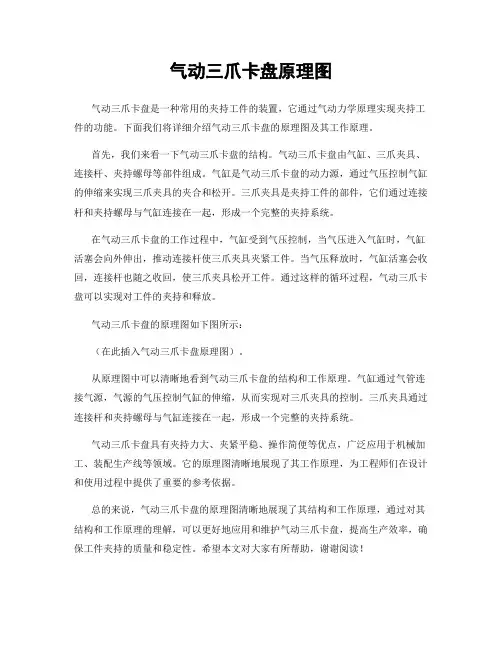

气动三爪卡盘原理图
气动三爪卡盘是一种常用的夹持工件的装置，它通过气动力学原理实现夹持工件的功能。
下面我们将详细介绍气动三爪卡盘的原理图及其工作原理。
首先，我们来看一下气动三爪卡盘的结构。
气动三爪卡盘由气缸、三爪夹具、连接杆、夹持螺母等部件组成。
气缸是气动三爪卡盘的动力源，通过气压控制气缸的伸缩来实现三爪夹具的夹合和松开。
三爪夹具是夹持工件的部件，它们通过连接杆和夹持螺母与气缸连接在一起，形成一个完整的夹持系统。
在气动三爪卡盘的工作过程中，气缸受到气压控制，当气压进入气缸时，气缸活塞会向外伸出，推动连接杆使三爪夹具夹紧工件。
当气压释放时，气缸活塞会收回，连接杆也随之收回，使三爪夹具松开工件。
通过这样的循环过程，气动三爪卡盘可以实现对工件的夹持和释放。
气动三爪卡盘的原理图如下图所示：
（在此插入气动三爪卡盘原理图）。
从原理图中可以清晰地看到气动三爪卡盘的结构和工作原理。
气缸通过气管连接气源，气源的气压控制气缸的伸缩，从而实现对三爪夹具的控制。
三爪夹具通过连接杆和夹持螺母与气缸连接在一起，形成一个完整的夹持系统。
气动三爪卡盘具有夹持力大、夹紧平稳、操作简便等优点，广泛应用于机械加工、装配生产线等领域。
它的原理图清晰地展现了其工作原理，为工程师们在设计和使用过程中提供了重要的参考依据。
总的来说，气动三爪卡盘的原理图清晰地展现了其结构和工作原理，通过对其结构和工作原理的理解，可以更好地应用和维护气动三爪卡盘，提高生产效率，确保工件夹持的质量和稳定性。
希望本文对大家有所帮助，谢谢阅读！。
三爪自定心卡盘的原理
三爪自定心卡盘的原理
三爪自定心卡盘是一种常用于机械加工中夹持工件的夹具。
其原理是通过三个对称分布的爪子夹持工件，通过自动对心机构实现夹具中心与工件中心的对准和夹持。
其工作原理如下：
1. 夹具结构：三爪自定心卡盘主要由底座、中心轴、爪子和自动对心机构组成。
底座固定在机床工作台上，中心轴与底座同心安装，爪子通过轴承与中心轴连接。
2. 自动对心机构：三爪自定心卡盘的爪子上安装有自动对心机构，一般采用球形/圆锥齿轮机构。
该机构可使爪子自动调整角度，从而实现对工件中心的夹持。
3. 夹持工件：工件放置在底座上，通过手动或自动操作，触发自动对心机构使其收缩或展开。
当爪子外摄力矩对准工件的对称中心时，爪子就会卡住工件。
4. 夹持力：三爪自定心卡盘通过螺旋机构调整爪子产生的夹持力。
螺旋机构可根据工件材料的不同及需要的夹持力大小调节，确保工件在加工过程中不发生滑动或移位等情况。
总结：三爪自定心卡盘利用自动对心机构实现爪子自动调整夹角，通过螺旋机构调整夹持力，完成对工件的夹持。
其优点是夹持力稳定，夹持精度高，适用于各种形状工件的加工。
车床三爪卡盘原理
车床三爪卡盘原理
车床三爪卡盘是一种常用的夹持装置，用于夹紧和固定工件以进行加工。
它由三个对称分布的卡爪组成，可以同时夹住工件。
三爪卡盘的原理主要包括以下几个方面：
1. 结构：三爪卡盘就像一个圆盘一样，中间有一个孔用于安装在车床主轴上。
圆盘的外周有安装三个卡爪的槽。
每个卡爪底部都有一个插销，通过插销和卡爪底座相连接，使得卡爪可以往复运动。
2. 夹紧和松开：在卡爪底部的插销上设置了一个压盘，卡爪和压盘通过一个螺纹连接。
当旋转螺纹时，压盘向上或向下运动，从而使得卡爪向内或向外运动。
卡爪内部的齿轮和丝杆与螺纹相连，通过旋转丝杆实现卡爪的开合。
3. 同步运动：为了确保三个卡爪同时开合，卡爪之间通过同步齿轮进行连接。
同步齿轮使得卡爪可以具有同步运动，保证工件夹持时的平衡和稳定。
4. 自重平衡机构：由于卡爪的质量分布不均匀，会导致卡爪在运动过程中产生不平衡。
为了平衡卡爪的自重，三爪卡盘通常配备自重平衡装置，通过调整自重平衡块的位置，实现卡爪的平衡和稳定。
总之，通过旋转丝杆和同步齿轮的配合，三爪卡盘可以实现卡夹工件和松开工件的功能。
它具有夹紧力大、夹持稳定和操作简便等特点，广泛应用于车床加工中。
三爪卡盘原理
三爪卡盘原理
三爪卡盘是一种常见的夹紧装置，广泛应用于机床、加工设备和自动化生产线中。
它具有简单、可靠、灵活的特点，能够夹持各种形状的工件，是加工行业中不可或缺的重要工具。
本文将介绍三爪卡盘的原理及其工作过程。
三爪卡盘由主体、爪体、爪座、传动机构和夹紧力的传递机构等部分组成。
主体是三爪卡盘的主要支撑部分，爪体是用来夹持工件的部分，爪座用来固定爪体，传动机构用来控制爪体的运动，夹紧力的传递机构用来传递夹紧力。
当三爪卡盘工作时，通过传动机构控制爪体的运动，使其能够夹持工件，然后通过夹紧力的传递机构传递夹紧力，确保工件的稳固夹持。
三爪卡盘的工作原理是利用三个爪体均匀分布在圆周上的特点，通过传动机构使其同时运动，实现对工件的夹持。
在夹持工件时，三爪卡盘的爪体会均匀受力，确保工件夹持的稳固性。
而且，由于三爪卡盘的结构简单，使得其具有较高的夹持精度和重复定位精度，适用于对工件精度要求较高的加工场合。
三爪卡盘的工作过程可以简单描述为，首先，通过传动机构控制爪体的运动，使其分别向内或向外运动，实现对工件的夹持或释放；其次，通过夹紧力的传递机构传递夹紧力，确保工件的稳固夹持；最后，完成工件的加工或装夹操作后，通过传动机构控制爪体的运动，使其释放工件，完成整个工作过程。
总之，三爪卡盘作为一种重要的夹紧装置，在加工行业中发挥着重要作用。
其原理简单，工作可靠，能够满足对工件夹持精度和重复定位精度要求较高的加工需求。
通过对三爪卡盘的原理及工作过程的了解，能够更好地应用于实际生产中，提高生产效率，保障加工质量，推动工业生产的发展。
三爪卡盘
1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
该产品采用内外两副卡爪，根据工件的形状和尺寸进行选用。
规格和主要参数：三爪自定心卡盘，按卡盘直径分类，有80～500mm 九种规格。
①基本参数：见表6―10―14及图6―10―2。
三爪卡盘结构
国家职业教育机械制造技术专业教学资源库
三爪自定心卡盘结构
三爪自定心卡盘是机床主要部件之一，三爪自定心卡盘卡爪的类型有正卡爪和反卡爪，正卡爪用于装夹外圆直径较小和内孔直径较大的工件；反卡爪用于装夹外圆直径较大的工件。
一、三爪自定心卡盘的规格
三爪自定心卡盘常用的规格有φ150mm ，φ200mm ，φ250mm 等3 种
二、三爪自定心卡盘的结构
三爪自定心卡盘的结构如图所示，它主要由外壳体、３个卡爪、３个小锥齿轮、一个大锥齿轮等零件组成。
当卡盘扳手的方榫插入小锥齿轮２的方孔１中转动时，小锥齿轮就带动大锥齿轮３转动，大锥齿轮的背面是平面螺纹４，卡爪５背面的螺纹与平面螺纹啮合，从而驱动３个卡爪同时沿径向夹紧或松开工件。
中。
三爪卡盘结构
三爪卡盘组成及原理“卡盘”就是机床上用来夹紧工件得机械装置。
从卡盘爪数上面可以分为:两爪卡盘,三爪卡盘,四爪卡盘,六爪卡盘与特殊卡盘。
从使用动力上可以分为:手动卡盘,气动卡盘,液压卡盘,电卡盘动卡盘与机械卡盘。
从结构上面还可以分为:中空型与中实型。
卡盘分类利用均布在卡盘体上得活动卡爪得径向移动﹐把工件夹紧与定位得机床附件。
卡盘一般由卡盘体﹑活动卡爪与卡爪驱动机构 3部分组成。
卡盘体直径最小为65毫米﹐最大可达1500毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。
卡盘通常安装在车床﹑外圆磨床与内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床与钻床上。
卡盘按驱动卡爪所用动力不同﹐分为手动卡盘与动力卡盘两种。
①手动卡盘﹕为通用附件﹐常用得有自动定心得三爪卡盘与每个卡爪可以单独移动得四爪卡盘。
三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。
大锥齿轮得背面有阿基米德螺旋槽﹐与3个卡爪相啮合。
因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动﹐实现自动定心与夹紧﹐适于夹持圆形﹑正三角形或正六边形等得工件。
图1图2四爪卡盘(图2 )得每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连得卡爪作径向移动﹐适于夹持四边形或不对称形状得工件。
图3②动力卡盘﹕属于自动定心卡盘﹐配以不同得动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。
气缸或油缸装在机床主轴后端﹐用穿在主轴孔内得拉杆或拉管﹐推拉主轴前端卡盘体内得楔形套﹐由楔形套得轴向进退使3个卡爪同时径向移动﹐图3 楔套式动力卡盘为楔套式动力卡盘。
这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。
三爪卡盘得结构三爪卡盘就是由爪盘体、小锥齿轮、大锥齿轮(另一端就是平面螺纹)与三个卡爪组成。
如图3-1所示。
三个卡爪上有与平面螺纹相同螺牙与之配合,三个卡爪在爪盘体中得导槽中呈120°均布。
三爪自定卡盘的特点及应用
国家职业教育机械制造技术专业教学资源库
三爪卡盘装夹工件的特点及应用
一．三爪自定心卡盘装夹工件的特点
三爪自定心卡盘的结构如图1-4-1所示。
用卡盘扳手插入任何一个方孔，顺时针转动小锥齿轮，与它相啮合的大锥齿轮将随之转动，大锥齿轮背面的矩形平面螺纹即带动三个卡爪同时移向中心，夹紧工件；扳手反转，卡爪即松开。
二．三爪自定心卡盘的应用
由于三爪自定心卡盘的三个卡爪是同时移动自行对中的，故可自动定心，装夹方便、迅速，但夹紧力小，只能装夹形状比较规则的工件，且定位精度不高，主要用于装夹中小型轴类、套类或盘类零件。
卡爪有正、反两副。
正卡爪用于装夹外圆直径较小和内孔直径较大的工件，反卡爪用于装夹外圆直径较大的工件。
安装卡爪时，要按卡爪上的号码依1.2.3的顺序装配。
气动三爪卡盘结构原理
气动三爪卡盘结构原理
气动三爪卡盘的主要功能是将工件从卡盘的托座上夹持到夹具上，进行定位或夹紧。
在实际应用中，由于工件尺寸和加工精度的限制，工件夹持处的尺寸与加工精度往往不能同时满足。
这就要求夹具必须具有多爪、多方向夹持、定位精度高和夹紧可靠等特点。
为此，本公司开发了气动三爪卡盘，其结构简单、重量轻、外形美观，操作方便，能承受较大的负载。
气动三爪卡盘主要由夹头部分、导向机构、气缸、限位开关及气控系统等部分组成。
夹头部分是与工件接触最多的部位，是保证夹具性能和质量的关键部位。
导向机构使夹具的导向作用得到保证，起到导向作用。
气缸对夹具的推力使夹持更精确和可靠。
气控系统实现了气动三爪卡盘的自动化控制。
气动三爪卡盘结构原理是将工件从卡盘上夹持到夹具上进行定位或夹紧，其优点是不需要复杂的机械传动装置，结构简单、重量轻、操作方便，工作可靠。
—— 1 —1 —。
浅谈重型卧式车床卡盘与主轴联接结构
浅谈重型卧式车床卡盘与主轴联接结构重型卧式车床是一种专门用于加工大型、重型工件的机床设备。
在重型卧式车床中，车床卡盘和主轴的联接结构是非常重要的，它直接影响到车床的加工能力、精度和稳定性。
本文将就重型卧式车床卡盘与主轴联接结构进行深入的讨论。
一、常见的卡盘类型：重型卧式车床卡盘常见的类型包括三爪卡盘、四爪卡盘、六爪卡盘和自动换刀卡盘。
这些卡盘都有各自的特点和适用范围。
1.三爪卡盘：三爪卡盘是最常见的卡盘类型，它有三个卡盘爪，用于夹持工件。
三爪卡盘结构简单、便于操作，适用于各种形状的工件。
然而，由于三个爪的布置关系，它的夹紧力不均匀，容易引起工件变形。
2.四爪卡盘：四爪卡盘有四个卡盘爪，分别均匀分布在圆周上，可以提供更均匀的夹紧力，更适用于精密加工。
3.六爪卡盘：六爪卡盘有六个卡盘爪，可以提供更大的夹持力和更稳定的夹紧效果，适用于较大工件或需要更高夹紧力的加工。
4.自动换刀卡盘：自动换刀卡盘是一种特殊的卡盘，可以在加工过程中实现多刀具的自动切换。
它通常用于需要进行多种加工操作的工作，可以提高工作效率和精度。
二、卡盘与主轴的联接结构：重型卧式车床的卡盘与主轴的联接结构需要保证卡盘牢固地固定在主轴上，并具有足够的刚性和稳定性。
常见的卡盘与主轴联接结构包括螺纹联接、圆锥联接、棱直联接和液压联接等。
1.螺纹联接：螺纹联接是一种常用的卡盘与主轴联接结构，采用螺纹的卡盘和主轴螺纹互相咬合，通过旋紧螺纹来实现联接。
螺纹联接结构简单、易于安装，但由于螺纹本身存在一定的游隙和弹性，会对加工精度和稳定性造成影响。
2.圆锥联接：圆锥联接是一种常见的精密联接结构，常用于需要高精度和高速度的加工。
圆锥联接利用卡盘和主轴锥面的互相配合，通过锥面的压力实现牢固的联接。
圆锥连接结构具有高刚度和高精度，但安装和调整较为困难。
3.棱直联接：棱直联接是一种常见的重型车床卡盘与主轴联接结构，它采用棱直键的形式，将卡盘与主轴直接联接。
棱直联接具有较好的刚性和稳定性，适用于重型车床和大型工件的加工。
三爪自定心卡盘的安装和拆卸
三爪自定心卡盘的安装和拆卸方法二 *当程序运行加工工件时 ! 执行 M @A第五节 ! 三爪自定心卡盘的安装和拆卸一 ! 三爪自定心卡盘的结构三爪自定心卡盘是车床上常用工具 ! 它夹持工件时一般不需要找正 ! 装夹速度较快 $三爪自定心卡盘的结构和形状如图 ! 6! 所示 ! 主要由外壳体 %三个卡爪 %三个小锥齿轮 %一个大锥齿轮等零件组成 $当用卡盘扳手插入小锥齿轮的方孔中转动时 ! 大锥齿轮也随之转动 ! 在大锥齿轮背面平面螺纹的作用下 ! 使三个卡爪同时向心移动或退出 ! 以夹紧或松开工件 $常用的公制三爪自定心卡盘规格有 ! @A %%%1A A %%和 1@A %%$二 ! 三爪自定心卡盘的用途三爪自定心卡盘用以装夹工件 ! 并带动工件随主轴一起旋转 ! 实现主运动 $它能自动定心 ! 安装工件快捷 %方便 ! 但夹紧力不大 ! 所以一般用于精度要求不是很高 %形状规则的中小工件的安装 $I 1图 ! #! ! 三爪自定心卡盘的结构三 ! 三爪自定心卡盘卡爪的装配卡爪有正 %反两副 $正卡爪用于装夹外圆直径较小和内孔直径较大的工件 (反卡爪用于装夹外圆直径较大的工件 $安装卡爪时 ! 要按卡爪上的号码 ! %1%6的顺序装配 $若号码看不清 ! 则可把三个卡爪并排放在一起 ! 比较卡爪端面螺纹牙数的多少 ! 多的为 ! 号爪 ! 最少的为 6号爪 ! 如图 ! 61所示 $将卡盘扳手的方榫插入卡盘外壳圆柱面上的方孔中 ! 按顺时针方向旋转 ! 以驱动大锥齿轮背面的平面螺纹 ! 当平面螺纹的螺扣转到将要接近壳体上的 ! 槽时 ! 将 ! 号卡爪插入壳体槽内 ! 继续顺时针转动卡盘扳手 ! 在卡盘壳体上的 1槽 %6槽处依次装入 1号 %6号卡爪 $拆卸卡爪的操作顺序与之相反$图 ! #四 ! 三爪自定心卡盘的安装由于三爪自定心卡盘是通过连接盘与车床主轴连为一体的 ! 所以连接盘与车床主轴 %三爪自定心卡盘之间的同轴度要求很高 $连接盘与主轴及卡盘间的连接方式如图 ! 66所示 $A6图 ! ##! 连接盘与主轴 ! 卡盘的连接, 9B ! ? A 型车床主轴前端为短锥法兰盘结构 ! 用以安装连接盘 $连接盘由主轴上的短圆锥面定位 $安装前 ! 要根据主轴短圆锥面和卡盘后端的阶台孔径配置连接盘 $安装时 ! 让连接盘的四个螺栓及其上的螺母从主轴轴肩和锁紧盘上的孔穿过 ! 螺栓中部的圆柱面与主轴轴肩上的孔精密配合 ! 然后将锁紧盘转过一个角度 ! 使螺栓进入锁紧盘上宽度较窄的圆弧槽段 ! 把螺母卡住 ! 接着再拧紧螺母 ! 于是连接盘便可靠地安装在主轴上 $连接盘前面地阶台面是安装卡盘的定位基面 ! 与卡盘的后端面和阶台孔五 ! 三爪自定心卡盘的拆卸拆卸卡盘前 ! 应切断电源 ! 并在主轴孔内插入一硬木棒 ! 木棒另一端伸出 ! 6相关文档：∙三爪自定心卡盘的工作原理和用途∙三爪自定心卡盘的特点∙三爪自定心卡盘的结构组成∙三爪自定心卡盘用途∙简述三爪自定心卡盘的工作原理∙三爪自定心卡盘装夹工件的特点∙三爪自定心卡盘工作原理∙三爪卡盘拆卸与安装∙三爪卡盘的拆卸步骤∙三爪卡盘的安装更多相关文档请访问：https:///。
车床三爪卡盘资料介绍
K11系列三爪自定心卡盘技术资料K11系列短圆柱三爪自定心卡盘配带正爪和反爪各一副，可分别使用。
K11A、K11C 型卡盘的卡爪由两部分组成，采用螺钉连接，可调整为正爪或反爪使用。
K11A 型配带符合GB4346（ISO3442）标准的分离爪，K11C 型配带传统结构的分离爪。
可根据客户要求提供软卡爪，经配车或磨后可获得理想的夹持精度。
基本参数见表3.1K11系列短圆锥三爪自定心卡盘系短锥连接形式,可直接与机床主轴连接。
K11系列三爪自定心卡盘与机床主轴连接形式有A1，A2，C，D 四种，可分别同3，4，5，6，8，11，15号短锥锥主轴端部配套，短锥连接参数符合GB5900.1～GB5900.3（ISO702）标准。
主要参数见表3.2表3.1 K11系列短圆柱三爪自定心卡盘的基本尺寸和参数(mm)规格 D D 1 D 2 D 3 H H 1 H 2 h z-d 80 55 66 16 66 50 － 3.53～M6100 72 84 22 74.5 55 3～M8125 95 108 3084 58 4 130 100115 86 60 3.5160 130142 40 95 65 5 160A 109 71 165 145 96.566.5－4.5 200 165 180657553～M10 200C 12278 200A 80240 195 215 70 120 80－ 83～M12240C 130 84 250 20622680120 －250C13084250A 136 86 5 315A 260 285 100 153 90 95 6 3～M16325C 272 296 154.5 96 102.5 5325A 169.5 105.5 380C 325 350 135 156.5 98 104.5 6380A 171.5 107.5 400A 340 368 130 172 100 108 500A4404652102021151266～M16表3.2 K11 系列卡盘产品规格与主轴端部配套选择一览表（mm)系列 连接形式卡盘规格125 160 200250 325380500主轴头号Ⅰ A 1 － － 5 6 8 － 15 C,D 3 4 11 ⅡA 1 － － － － － 8－C,D 4 5 6 8 11 ⅢA 1－ － － 5 6 －11A 2 － － 4－ － C,D－356(1)A 型（穿通螺钉连接〕A 型又分为A 1型（内圈螺钉连接）和A 2 型（外圈螺钉连接）两种，它们的基本参数和尺寸见表：A 1 型的基本参数和尺寸（mm)型号规格 D D 1 D 2 D 3 D 4 D 5 H 1 h h 1 h 2d 1 z－dK11200/A 15 K11200C/ A 15 K11200A/A 15200 82.563 61.940133 104.8 84 14.288 12 6.5 16.33～M10K11250/A 15K11250C/A 16 K11250A/A 1525082.563 61.940133 104.8 93 14.288 12 6.5 16.33～M10 K11250/A 16 K11250C/A 16 K11250A/A 16 106.375 82.655165 133.4 93 15.875 13 6.5 19.5 6～M12 K11325C/A 16 K11325A/A 16325106.375 82.655165 133.4 106 15.875 13 6.5 19.56～M12 K11325C/A 18 K11325A/A 18139.719 111.1 78210 171.4 106 17.462 14 8 24.2 6～M16K11380C/A 18 K11380A/A 18 380 139.719 111.1 78210 171.4 118 17.462 14824.26～M16 K11500A/A 111500196.869 165.1 125 280 235135 19.056 1610 29.4 6～M18 K11500A/A 115285.775 247.6 200 380 330.2 135 20.638 1710 35.76～M22注： 上图中尺寸B 等于K11系列中同规格卡盘的H 和H 1之差。
三爪自定心卡盘
三爪自定心卡盘(3-TAW SELF-CECTRING CHUCK)热★★★［作者：佚名转贴自： 点击数：263 更新时间：2004-5-27 ］1.概述三爪自定心卡盘，用于多种金属机床上，能自定中心夹紧或撑紧圆形、三角形、六边形等各种形状的外表面或内表面的工件，进行各种机械加工，夹紧力可调，定心精度高，能满足普通精度机床的要求。
三爪自定心卡盘标准是产品设计、制造、验收的重要依据，同时也为主机配套提供参考。
三爪自定心卡盘有两种连接型式：短圆柱及短圆锥。
前者通过过渡盘与机床主轴连接，以适应早些年我国机床主轴端部不统一状况。
随着主轴端部标准JB2521-79《法兰式车床主轴端部尺寸》及GB/T5900-97《机床法兰式主轴端部与花盘互换性尺寸》相继制订，按GB5900规定生产的短圆锥式卡盘不通过过渡盘直接与机床连接，使机床工具系统刚性大大提高。
从而提高了加工质量，目前短圆柱连接卡盘作为传统产品列入标准，以适应市场需要。
当对短圆柱卡盘进行几何精度检验时，尚需注意应使其过渡盘连接为无间隙配合，以免定位误差影响检验精度。
对部分几何精度检验方法的说明：(1)G1卡盘径向和端面跳动：将卡盘固定在检验主轴上，并保证定位基准无间隙配合，固定指示器，使其测头垂直地触及卡盘外径连续部位和靠近外径的端面上，旋转主轴检验。
(2)G2～G4夹持弧(撑紧弧)的径向跳动：三爪卡盘应用每一个锥齿轮分别夹紧检验棒(环)检验，取三个锥齿轮分别夹紧检验中的最大值。
目前，呼和浩特机床附件厂、上海机床附件二厂、烟台机床附件厂和天津机床附件厂等生产的K11型三爪自定心卡盘远销美国、瑞士、朝鲜、东南亚、伊朗和香港等国家和地区。
2.结构及规格(1)基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
三爪卡盘原理(图)之欧阳地创编
三抓卡盘组成及原理
“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。
从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电
卡盘
动卡盘和机械卡盘。
从结构上面还可以分为：中空型和中实型。
三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
卡盘
面矩形螺纹的螺距相等，所以三爪运动距离相等，有自动定心的作用。
三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。
三个小锥齿轮和大锥齿轮啮合，大锥齿轮的背面有平面螺纹结构，三个卡爪等分安装在平面螺纹上。
当用扳手扳动小锥齿轮时，大锥齿轮便转动，它背面的平面螺纹就使三个卡爪同时向中心靠近或退出。
基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
三爪卡盘规格尺寸
特征1．短圆柱连接形式。
2．钢盘体，适用于较高转速。
3．卡爪结构形式分为整体或分离式。
尺寸、性能参数规格D1D2D3H H1H2h z-d最大输入扭矩极限转净重KG 805666166650- 3.53-M6406600 1.9 10070842274.555- 3.53-M8606000 3.2 12595108308458-43-M810049005130100115308660- 3.53-M81004900 5.6 160130142409565-53-M816038008.8 160A13014540109657153-M816038008.3 1651301454096.566.5- 4.53-M816038009.5 1901551725510575-53-M10250300013.8 2001651806510975-53-M10250300015.5 200C16518065122757853-M10250300014.1 200A16518065122758053-M10250300014.1 2401952157012080-83-M12320240024 240C19521570130808483-M12320240020 2502062268012080-53-M12320240025.7 250C20622680130808453-M12320240023 250A20622680136808653-M12320240023 31526028510014790-63-M16400190047 315A260285100153909563-M16400190041 320270290100152.595-113-M16400190047.5 320C270290100153.595101.5113-M16400190042 325272290100153.596-123-M16400190049 325C272296100154.596102.5123-M16500150044 325A272296100169.596105.5123-M16400190046 380325350135155.798-63-M16500150065 380C325350135156.798104.563-M16500150060 380A325350135171.598107.563-M16500150062 400D34036813017210010866-M166******** 500D44046521020211512666-M166301200117.6 500A44046521020211512666-M166301200119 630D560595270218133.514276-M168001000-特征1．高精度的短圆锥连接。
三爪卡盘工作原理
三爪卡盘工作原理
三爪卡盘是一种用于夹持工件的装置，常见于机床设备中。
它的工作原理如下：
1. 结构：三爪卡盘由三个相互平分的卡爪构成，每个卡爪上有许多夹持牙齿。
这些卡爪通过齿轮和传动装置与旋转主轴相连。
2. 夹紧：当三爪卡盘处于打开状态时，卡爪处于外伸位置，工件可以自由放置在卡爪中心的工作孔内。
当卡盘需要夹紧工件时，旋转主轴传动齿轮，使卡爪内部的齿轮转动。
这样一来，卡爪会向内缩进，并将工件夹持在中心位置。
3. 精度：三爪卡盘的夹紧力通过齿轮传动装置和主轴旋转力共同提供。
由于卡爪数量多且均匀分布，这种夹紧方式能够提供较高的夹紧力和夹持精度。
4. 切换：三爪卡盘可以切换工作状态，在不同的工作需求下，可以调整卡盘的夹紧力和工作方式。
例如，可以通过调整齿轮的传动比例来改变夹紧力，或者调整齿轮装置来实现顺时针或逆时针旋转。
总的来说，三爪卡盘通过齿轮传动装置和主轴旋转力实现工件的夹持。
它具有夹紧力大、夹持精度高等优点，在机床加工中扮演着重要的角色。
三爪卡盘原理
三爪卡盘原理三爪卡盘是一种常用的夹持装置，广泛应用于机械加工领域。
它由主体、三只卡爪、卡爪运动机构等部分组成，通过卡爪的运动来实现工件的夹持和释放。
下面我们来详细介绍一下三爪卡盘的原理。
首先，三爪卡盘的主体通常是由铸铁或钢铸件制成，具有一定的刚性和耐磨性。
主体上设有三个卡爪的安装座，卡爪通过螺纹连接在安装座上。
卡爪的运动由卡爪运动机构来控制，通常是通过手柄或气动装置来实现。
三爪卡盘的卡爪是关键部件，它们负责夹持工件。
卡爪的内侧通常是锯齿状的，用于增加与工件的摩擦力，确保夹持的牢固性。
当卡爪受力时，内侧锯齿会与工件表面产生一定的变形，从而增加夹持力。
卡爪的外侧通常是光滑的，以便于卡爪的移动。
三爪卡盘的原理是利用卡爪的运动来夹持工件。
当卡爪运动机构使卡爪向内收紧时，卡爪的内侧锯齿会与工件表面产生摩擦力，从而使工件被夹持住。
夹持力的大小取决于卡爪的收紧力和工件的材料及表面状态。
在加工过程中，需要根据工件的尺寸和形状来选择合适的夹持力，以确保工件在加工过程中不会发生移动或变形。
除了夹持工件外，三爪卡盘还可以实现工件的定位。
在夹持工件之前，可以通过调整卡爪的位置来确保工件的定位准确。
这样可以提高加工精度，保证加工质量。
总的来说，三爪卡盘是一种简单而有效的夹持装置，它通过卡爪的运动来实现工件的夹持和释放。
在实际应用中，需要根据工件的特点和加工要求来选择合适的三爪卡盘，并合理控制夹持力，以确保加工质量和安全生产。
通过以上介绍，相信大家对三爪卡盘的原理有了更深入的了解。
在实际应用中，我们需要根据具体情况来选择合适的夹持装置，并合理使用，以提高工件加工的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三爪卡盘组成及原理
“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。
从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电
卡盘
动卡盘和机械卡盘。
从结构上面还可以分为：中空型和中实型。
卡盘分类
利用均布在卡盘体上的活动卡爪的径向移动﹐把工件夹紧和定位的机床附件。
卡盘一般由卡盘体﹑活动卡爪和卡爪驱动机构 3部分组成。
卡盘体直径最小为65毫米﹐最大可达1500毫米﹐中央有通孔﹐以便通过工件或棒料﹔背部有圆柱形或短锥形结构﹐直接或通过法兰盘与机床主轴端部相联接。
卡盘通常安装在车床﹑外圆磨床和内圆磨床上使用﹐也可与各种分度装置配合﹐用于铣床和钻床上。
卡盘按驱动卡爪所用动力不同﹐分为手动卡盘和动力卡盘两种。
①手动卡盘﹕为通用附件﹐常用的有自动定心的三爪卡盘和每个卡爪可以单独移动的四爪卡盘。
三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。
大锥齿轮的背面有阿基米德螺旋槽﹐与3个卡爪相啮合。
因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动﹐实现自动定心和夹紧﹐适于夹持圆形﹑正三角形或正六边形等的工件。
图1
图2
四爪卡盘(图2 )的每个卡爪底面有内螺纹与螺杆连接﹐用扳手转动各个螺杆便能分别地使相连的卡爪作径向移动﹐适于夹持四边形或不对称形状的工件。
图3
②动力卡盘﹕属于自动定心卡盘﹐配以不同的动力装置(气缸﹑油缸或电机)﹐便可组成气动卡盘﹑液压卡盘或电动卡盘。
气缸或油缸装在机床主轴后端﹐用穿在主轴孔内的拉杆或拉管﹐推拉主轴前端卡盘体内的楔形套﹐由楔形套的轴向进退使3个卡爪同时径向移动﹐图3 楔套式动力卡盘为楔套式动力卡盘。
这种卡盘动作迅速﹐卡爪移动量小﹐适于在大批量生产中使用。
三爪卡盘的结构
三爪卡盘是由爪盘体、小锥齿轮、大锥齿轮（另一端是平面螺纹）和三个卡爪组成。
如图
3-1所示。
三个卡爪上有与平面螺纹相同螺牙与之配合，三个卡爪在爪盘体中的导槽中呈120°均布。
爪盘体的锥孔与车床主轴前端的外锥面配合，起对中作用，通过键来传递扭矩，最后用螺母将卡盘体锁紧在主轴上。
图3-1 三爪卡盘的结构
当转动其中一个小伞齿轮时，即带动大伞齿轮转动，其上的平面螺纹又带动三个卡爪同时向中心或向外移动，从而实现自动定心。
定心精度不高，约为0.05～0.15mm。
三个卡爪有正爪和反爪之分，有的卡盘可将卡爪反装即成反爪，当换上反爪即可安装较大直径的工件。
装夹方法如图3-1所示。
当直径较小时，工件置于三个长爪之间装夹（图3-2a），可将三个卡爪伸入工件内孔中利用长爪的径向张力装夹盘、套、环状零件（图3-1b），当工件直径较大，用顺爪不便装夹时，可将三个顺爪换成反爪进行装夹（图3-2c），当工件长度大于4倍直径时，应在工件右端用尾架顶尖支撑（图3-2d）
图3-2 用三爪卡盘装夹工件的方法
a)顺爪b)顺爪c)反爪d)三爪卡盘与顶尖配合使用
用三爪卡盘安装工件，可按下列步骤进行：
(1) 工件在卡爪间放正，轻轻夹紧。
(2) 放下安全罩，开动机床，使主轴低速旋转，检查工件有无偏摆，若有偏摆应停车，用小锤轻敲校正，然后紧固工件。
紧固后，必须取下板手，并放下安全罩。
(3) 移动车刀至车削行程的左端。
用手旋转卡盘，检查刀架是否与卡盘或工件碰撞。
三爪卡盘尺寸规格。
