一、汽车电器基础
4 电路控制原理
一、汽车电器基础
• 所以,如果有人问什么时候发生了故障，应 该回 答：“把点火开关打开，并按了灯泡开关的 情况下灯不亮，那这个线路有问题。”
• 也就是说，各种电源和开关信号正常进入继 电器之后，故障才能从灯上显现出来。
• 所以要记住这个公式：
“输入→控制→输出”
二、电气系统介绍
2.4 IG（ON档）电源解析
IG ：ignition的缩写，中文为点火装置，它是保障整 车运转的核心电源，分为IG1与IG2
IG1：是IG电源中必须要保障的电源，除B+外，其它一 切电源均应避免与IG1抢电源，特别是在起动过程中， 其它电源均切断（卸负载），如：ECU供电
IG2：非车辆正常运行必备的大功率电源消耗设备，主 要靠发电机供电，在起动过程中需要避让用电高峰，如： 灯光
1. 可有可无，没有它不影响汽车的任何性能； 2. 在熄火状态下也可使用。
关键词：熄火时可使用、发动启动时此负载应卸掉
二、电气系统介绍
ACC电源应用实例分析
ACC
B+ 分析：
此原理存在 什么问题？
ACC
B+ຫໍສະໝຸດ 接地正确的原理应为
点火开关中ACC触 点容量是多少？ 能否承受20A的车 载电源负载？
二、电气系统介绍
二、电气系统介绍
IG1电源电路及使用设备
B+
点
火 装
BCM
ABS ……
置
二、电气系统介绍
IG2电源电路及使用设备
B+
鼓 风 机
远/
前
近
后
光
雨
灯
刮
前
后
商用车电气系统培训(一)
商用车电气系统培训(一)商用车电气系统培训随着商用车辆市场的不断扩大，在汽车行业企业中，商用车销售所占比例也不断提升。
商用车电气系统作为商用车辆的重要组成部分，其质量对车辆的安全性和使用寿命至关重要。
为了确保商用车辆的质量和可靠性，商用车电气系统培训非常必要。
1. 培训内容商用车电气系统培训的内容丰富多样，主要包括以下几个方面：（1）汽车电气系统基础知识：包括电路、电磁、电子元器件、线路连接及电路图等方面的基础知识。
（2）商用车电气系统构成和功能：商用车电气系统包括发电机、电池、起动机、车灯、电磁气门等多个组成部分，每个部分都有不同的功能和作用。
（3）常见故障排除和维护：商用车电气系统在使用过程中容易出现故障，例如电池无法充电、车灯无法正常亮起等，培训中应该教授解决这些问题的方法和技巧，如检查电路连接是否良好、检查电磁气门的接口是否正确等。
2. 培训形式商用车电气系统培训形式多样，可以采用两种形式：（1）现场培训：由汽车行业专业人员现场授课，学员可以实地学习不同车型的商用车电气系统和相关的维护方法。
（2）在线培训：通过互联网进行培训，方便学员选择学习时间和地点，内容和现场培训相似。
3. 培训目标商用车电气系统培训的主要目标是提升车辆售后服务人员和维修人员的专业技能和素质，以便将所学知识和技能应用于实践工作中，提高商用车售后服务的水平和质量。
4. 培训效果商用车电气系统培训的效果可通过如下方面来评价：（1）参加培训的人员能够掌握商用车电气系统的相关知识和技能，提高对商用车电气系统的认知程度。
（2）学员能够灵活运用所学知识和技能，快速解决商用车电气系统的故障。
（3）商用车售后服务质量得到提升，客户推荐度提高，企业市场竞争力增强。
综上所述，商用车电气系统培训对于商用车行业及企业发展具有重要的意义，其培训内容丰富，形式多样，目标明确，效果显著，是商用车企业提高售后服务和市场竞争力的重要途径之一。

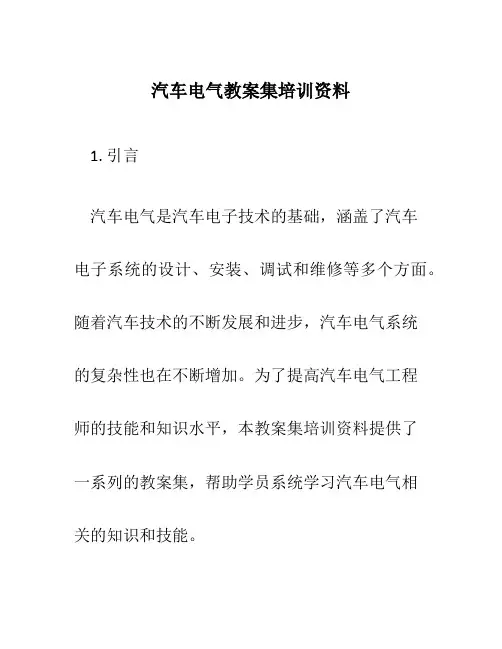

汽车电气教案集培训资料
汽车电气教案集培训资料1. 引言汽车电气是汽车电子技术的基础，涵盖了汽车电子系统的设计、安装、调试和维修等多个方面。
随着汽车技术的不断发展和进步，汽车电气系统的复杂性也在不断增加。
为了提高汽车电气工程师的技能和知识水平，本教案集培训资料提供了一系列的教案集，帮助学员系统学习汽车电气相关的知识和技能。
2. 教学目标本教案集培训资料的主要目标是：•提供汽车电气基础知识的介绍和讲解；•增强学员对汽车电气系统的理论和实践能力；•培养学员解决汽车电气故障的能力；•加强学员的团队合作和沟通能力。
3. 课程内容本教案集培训资料包含以下几个模块：介绍汽车电气的定义、发展历程、基本原理和分类等内容。
3.2 汽车电气元件学习和掌握汽车电气中常见的元件，包括发电机、蓄电池、电动机、开关和继电器等。
了解汽车电气系统的组成部分和工作原理，包括起动系统、点火系统、充电系统、照明系统、电子设备系统等。
3.4 汽车电路图解读学习如何理解和解读汽车电路图，包括电路图符号、电路图的绘制方法和电路图的分析技巧。
3.5 汽车电气故障排除掌握解决汽车电气故障的方法和步骤，包括使用故障分析仪器、检测常见故障和排除故障等。
3.6 汽车电气维护与保养学习汽车电气系统的维护和保养技术，包括蓄电池的维护、电线电路的检查与保养、电器元件的更换等。
4. 教学方法本教案集培训资料采用多种教学方法，包括理论讲解、案例分析、实践操作和小组讨论等，以提高学员的实际操作能力和问题解决能力。
5. 教学评估为了评估学员的学习效果和教学质量，本教案集培训资料提供了习题和实际操作练习，以及考试题目。
学员需要完成习题和实际操作练习，并参加考试，以评估学习成果。
6. 总结汽车电气作为汽车电子技术的基础，对于汽车的正常运行和安全性至关重要。
通过学习本教案集培训资料，可以帮助学员掌握汽车电气的基本理论和实践技能，提高工作能力和竞争力。
我们相信，通过学习和实践，学员将能够成为优秀的汽车电气工程师。
商用车电气系统培训(1)
商用车电气系统培训(1)商用车电气系统培训是非常重要的一门技能，它涵盖了整个商用车的控制和电气系统，包括车辆的启动、加速、制动等方面。
这篇文章将介绍商用车电气系统培训的重要性和培训内容。
1. 重要性商用车电气系统培训是商用车司机必须掌握的一项技能。
商用车电气系统的正确使用和维护能够降低商用车的损坏率，延长车辆的使用寿命，提高车辆的运行效率。
同时，商用车司机掌握电气系统技能能够提高车辆驾驶的安全性，为公司创造经济效益。
2. 培训内容商用车电气系统培训的内容包括以下几个方面：2.1 基础电气知识商用车电气系统培训的基础是电气知识。
商用车司机需要了解电学基础知识，包括电压、电流、电阻和功率等。
同时，商用车司机需要了解电路图，掌握如何使用电线和电器工具。
2.2 启动系统商用车的启动系统包括发动机、起动机和电池等。
商用车司机需要了解启动系统的原理和故障诊断方法。
在培训过程中，商用车司机还需要了解起动机维护的方法，包括起动机的卸装、清洗和更换。
2.3 充电系统商用车的充电系统主要包括电池、发电机和电气回路。
商用车司机需要了解如何维护充电系统，包括电池维护、发电机维护和电气回路维护。
在培训过程中，商用车司机需要了解如何使用万用表和示波器等仪器来检测电气系统的问题。
2.4 灯光系统商用车的灯光系统包括前灯、后灯、示宽灯和制动灯等。
商用车司机需要了解如何使用灯光系统，包括灯光的切换和故障诊断。
在培训过程中，商用车司机还要了解改装灯光系统的规定和注意事项。
2.5 制动系统商用车的制动系统包括制动踏板、制动盘和制动片等。
商用车司机需要了解制动系统的原理和操作方法。
在培训过程中，商用车司机还需要了解制动片的更换和制动系统维护。
总之，商用车电气系统培训是商用车司机必须掌握的一项技能。
商用车司机需要了解电气知识、启动系统、充电系统、灯光系统和制动系统等方面的知识，掌握电气系统的正确使用和维护能够为公司创造经济效益，同时提高车辆驾驶的安全性。
东风商用车D310、D530电路培训课件
3、D530接地线号为01-00；D310标车接地线号为01-XX。
5
三、D310标车电路原理讲解
试电过渡线号D310SD-01对应3724020/30-C0149 3724020-C0149左SMJ盒处局部图
+24V输出 11-04、11-05 12-03、12-04
3
05-02
05-07、05-08
+24V输出
8
四、个别特殊电器元件功能简介 2、闪光器
+24V输入
接地
+24V间歇输出
9
四、个别特殊电器元件功能简介 3、多功能蜂鸣器
在除01-00AW、15-00A位置有 +24V输入，多功能蜂鸣器即发出
声音
+24V：电源
接地
1、15-01对应取力开关；15-11对应举升开关；
2、一般出现取力或者出现举升开关，就应该配置多功能蜂鸣 器。同样，出现多功能蜂鸣器就应该出现取力或者举升开关。
10
五、D310标车试电过渡线管理
1、D530的试点过渡线是按照车型系列区分的，如一排半、薄顶、单排，简单明了；D310标车依 据现有的分析，至少需要两种；这就涉及到试电过渡线与车型对照表； 2、技术科前期提供6月所有生产的D310标车总成号与试点过渡线的对应关系，后续车间自行维 护；
3、D310标车试电过渡线编号规范，如D310SD-01， D310SD-02，同时要求将图号刻在 插接头J08MW(公）上。
11
12
东风商用车 东风天龙电气系统培训欧三仪表和总线技术
风技师学院
D310 组合仪表整体功能
1、指针指示的表头由车速表、转速表、油量表、水温表、前后 桥气压表组成，采用步进电机驱动； 2、采用基 于CAN2.0 标准的汽车总线通信技术，与汽车的 VECU（车身电控单元）和EECU（发动机电控单元）进行数据 通信，共享整车的信息资源（包括传感器、汽车运行数据等）， 转速表、水温表由CAN 信号驱动。 3、点阵式液晶屏显示机油液位、机油压力、油耗、VECU及 EECU正常信息和故障信息等。 4、仪表照明和报警图案背光全部由LED（发光二极 管）显示。 仪表照明亮度可调，部分报警灯由CAN 或485 驱动。 5、具有电压检测和数据保存 功能，包括掉电数据保护。掉电时， 指针可以回零。 6、6 块表头超限、水位过低时，蜂鸣器具有报警功能。
东 风 技 师 学 院
东风天龙电气系统培训
－欧三仪表和总线技术－
风技师学院
Contents
欧三仪表概述
欧三仪表功能定义和电气定义
欧三仪表常见故障和解决方法
总线技术
VECU、EECU、ABSECU、ECASECU
风技师学院
天龙欧三组合仪表概述
天龙欧三组合仪表是一款采用整体线路板，单片机编程控制， 步进电机驱动指针指示，笔段或点阵液晶屏显示里程、时间、 车身和发动机信息，发光二极管照明、背光和声音报警的新型 仪表。欧3 组合仪表还采用了控制现场总线CAN（Control area network）和485 总线串行通信技术，驱动发动机转速表、 水温表和部分报警灯，显示发动机和车身控制系统实时工况和 故障信息等。 在结构件方面，仪表采用了流线型设计，塑料摩擦焊工艺，整 体卡扣式安装，激光永久性标识。
风技师学院
风技师学院
D310 组合仪表原理
厂内车辆培训电气系统与电气元件(一)
厂内车辆培训电气系统与电气元件(一)厂内车辆培训电气系统与电气元件作为汽车制造业的重要一环，电气系统和电气元件在现代汽车中占据着举足轻重的地位。
近年来，随着智能化、电动化的发展趋势，汽车电子技术的应用越来越广泛，对于汽车维修人员的技能水平也提出了更高的要求。
因此，在厂内车辆培训中，电气系统和电气元件的相关知识显得尤为重要。
下面将从几个方面详细介绍这方面的内容。
一、电气系统的组成和结构汽车电气系统主要由电源系统、操纵系统、控制系统、辅助系统和信号系统五个部分组成。
其中，电源系统由电瓶、发电机、起动机等组成，为整个系统提供电力支持；操纵系统由踏板、手柄、开关等组成，实现对车辆运动状态的控制；控制系统由计算机、传感器、执行器等组成，对车辆的动态控制进行监控；辅助系统包括空调、车窗、后视镜等附加设备，提供舒适性和便捷性；信号系统则负责实时反馈车辆状态的信息。
对于汽车维修人员来说，熟悉各个部分的组成和结构，有助于快速定位故障和维修处理。
二、常见电气元件常见的汽车电气元件有电瓶、发电机、起动机、电路保险丝、电路继电器、传感器等。
这些元件在汽车电气系统中扮演着重要的角色，如电瓶为整个系统提供稳定的电源，发电机通过对车辆行驶过程中的动能进行转化提供额外的电力支持，起动机则启动发动机，为车辆提供起动动力。
在实际车辆检修中，维修人员经常需要对这些元件进行检测、更换或维修，因此对于它们的基本原理和工作原理有一定的了解是必要的。
三、故障排查和维修在实际操作过程中，由于电气系统的复杂性和机件的磨损老化等原因，有些故障难以避免。
如何有效地排查和解决电气故障是汽车维修人员必须掌握的技能。
故障检测需要依靠适当的工具和设备，并结合对零部件的基本原理和工作原理进行分析和诊断。
在修理过程中，还需要根据具体情况采取适当的措施，如修补、更换或重新校准等，从而保证汽车电气系统的正常工作。
综上所述，在厂内车辆培训中，对电气系统和电气元件的培训至关重要。
商用车电器维修实训报告
一、实训背景随着我国经济的快速发展，商用车在交通运输领域扮演着越来越重要的角色。
商用车电器系统作为商用车的重要组成部分，其性能的稳定性和可靠性直接影响到商用车的工作效率和安全性。
为了提高商用车维修人员的专业水平，培养具备实际操作能力的维修人才，我们组织了一次商用车电器维修实训。
本次实训旨在通过实际操作，让学员掌握商用车电器系统的维修方法和技巧。
二、实训目的1. 熟悉商用车电器系统的基本组成和原理；2. 掌握商用车电器系统的故障诊断和维修方法；3. 培养学员的实际操作能力，提高维修效率；4. 增强学员的安全意识，确保维修过程中的安全。
三、实训内容1. 商用车电器系统基本组成和原理（1）电源系统：包括蓄电池、发电机、起动机等，负责为整车提供电能。
（2）点火系统：包括点火线圈、分电器、点火模块等，负责点燃汽油，使发动机正常工作。
（3）照明与信号系统：包括前照灯、转向灯、制动灯等，负责车辆的照明和信号指示。
（4）仪表系统：包括车速表、转速表、水温表等，负责显示车辆运行状态。
（5）辅助电器系统：包括空调、音响、电动门窗等，为驾驶员提供舒适和便利。
2. 商用车电器系统故障诊断和维修方法（1）电源系统故障诊断与维修①检查蓄电池电压，判断蓄电池是否正常；②检查发电机、起动机的工作情况，判断发电机、起动机是否损坏；③检查电路连接，排除线路故障。
（2）点火系统故障诊断与维修①检查点火线圈、分电器、点火模块的工作情况，判断点火系统是否损坏；②检查点火正时，确保点火时机准确；③检查火花塞，判断火花塞是否损坏。
（3）照明与信号系统故障诊断与维修①检查灯具是否损坏，更换损坏的灯具；②检查线路连接，排除线路故障；③检查信号灯的工作情况，确保信号灯正常。
（4）仪表系统故障诊断与维修①检查仪表盘上的各个仪表是否正常，判断仪表是否损坏；②检查线路连接，排除线路故障；③检查传感器的工作情况，确保传感器正常。
（5）辅助电器系统故障诊断与维修①检查空调、音响、电动门窗等设备的工作情况，判断设备是否损坏；②检查线路连接，排除线路故障；③检查设备控制模块，确保设备控制模块正常。
25T型客车电气原理培训
25T型客车电气原理培训一、电气系统概述电气系统是指整车上用电器件和电气设备之间相互连接的一套电路系统。
它由配电系统、动力系统、照明系统、控制系统和信号系统等组成。
配电系统：负责整车电能分配和供电，包括电瓶、发电机、整车电缆、配电盒等。
动力系统：负责整车发动机的启动和工作过程中的电力供应，包括发动机起动系统和发电机充电系统。
照明系统：负责整车内外照明，包括前后照明、车内照明、仪表盘照明等。
控制系统：负责整车各种电控制器和传感器的供电和信号传输，包括发动机控制模块、刹车控制系统、驱动控制系统等。
信号系统：负责整车各种信号的传输，包括故障信号、告警信号、报警信号、信息显示等。
二、电瓶和发电机电瓶是整车电气系统的能量储存装置，主要提供电力启动和短时间供电。
发电机负责在发动机工作时产生电能，并为电瓶充电。
电瓶主要由正负极板、导电片、电解质、壳体和阀等组成。
正极板和负极板通过大面积的导电片连接起来，电解液负责导电、储存和释放能量。
发电机是由发电机正极、负极、励磁绕组和旋转部件等组成。
当发动机启动时，通过连接正极和负极的电缆和线圈，电能从发电机输出到整车电气系统。
三、配电系统配电系统主要负责将电能从电瓶和发电机送到各个用电器件和电气设备中。
电瓶和发电机分别通过正负电缆连接到主端子电缆槽中。
主端子电缆槽通过各个分支电缆将电能分配到车身各个区域。
配电盒位于车身一侧或驾驶室内，起到分配电能和保护电路的作用。
它由继电器、保险丝、断路器等组成。
四、动力系统动力系统主要包括发动机起动系统和发电机充电系统。
发动机起动系统由起动电机和起动开关组成。
当驾驶员打开起动开关时，起动电机开始工作，通过启动齿轮将动力传递给发动机，使发动机启动。
发动机工作后，发电机开始工作。
发电机通过皮带带动转子旋转，产生电能，并为电瓶充电。
五、照明系统照明系统负责整车内外的照明。
前照灯、后照灯、示宽灯、刹车灯、转向灯等都属于照明系统的组成部分。
各种灯具通过电缆和线圈与配电系统连接。
汽车电工电子基础-东风天龙电气系统维修培训
汽车电工基础知 识
原子
原子
电子
带负电，围绕原子核运 转
❖技能
▪ 工具使用、逻辑分析、诊断程序
❖人脉
▪ 客户交流、同业交流、社会交流
个人的安全
❖ 干净、整洁、专业的着装有利于提高专业 自豪感和自信心，赢得客户的信赖。 ❖ 穿着注意事项：
▪ 1）专业化干净没有油污的服装； ▪ 2）衣服应当紧贴身体，宽松的衣物可能 会卷入运转的发动机或设备中； ▪ 3）维修车间内不允许佩戴金属饰品，包 括戒指、手表、手镯、项链等，它们是良 好的导体，可能在电器维修过程中引起电路短路对车
所有电阻均能使电能变成热能。
电阻的换算
电阻的换算：
1MΩ＝1000KΩ；1KΩ＝1000Ω 汽车电路中，电器连接部位处出现修饰 或导线将断而未断等情况时会形成电阻， 此时会造成负载部件工作能力下降或完 全不能工作。例如蓄电池极桩连接不好 会导致起动无力甚至无法启动，此时极 桩部位会发烫。
简单电路的组成
瓦特定律
❖另外在给汽车增加电气附件时需要选择合适线 径的导线，此时也需要使用瓦特定律，比如要 安装一个额定功率48W的附件到EQ1230汽车 上，则通过的额定电流为：
48W/24V＝2A 根据额定电流2A可以选择导线规格为0.5。
串联电路
❖在仅有的一条电流通路上接了一个或一个以上 的负载。电路中任何一个部件损坏，整条电路 便瘫痪，因为从蓄电池正极出来的电流必须通 过每个负载才能返回负极。因此在汽车上一般 不会把两个负载串联连接。
车辆电工培训方案
车辆电工培训方案背景介绍随着汽车工业的飞速发展，汽车电子技术的应用越来越广泛。
车辆电工作为汽车维修行业中的一项重要技能，具有市场需求大、行业发展迅速的特点。
然而，由于行业内人才储备不足以及技术水平参差不齐等多方面原因，车辆电工培训市场异常火热。
本文将针对车辆电工培训方案进行详细探讨。
培训内容前置知识在进行车辆电工培训之前，学员需要具备相应的基础知识，主要包括：•电子基础知识和汽车构造知识•熟悉常见的电气线路和元器件•掌握电器设备的使用和维护方法培训模块根据车辆电工的实际工作内容，将培训内容划分为以下几个部分：线路接线和故障排除•掌握电线的接法和线路的安装方法•学会常见故障的排除方法•了解电路中各部件的作用和工作原理仪表板和电控系统•掌握仪表板的组成和工作原理•学习车辆电控系统的组成和工作原理•掌握故障判定和故障维修的方法车灯和车窗系统•掌握车灯和车窗系统的工作原理•学习诊断和维修方法•了解其他配件的相关知识空调和音响系统•掌握空调和音响系统的构造和工作原理•学习诊断和故障排除方法•掌握维护和保养的方法培训方式车辆电工培训有多种形式，包括课堂培训、在线学习、实践培训等多种形式。
充分利用网络资源和各大汽车品牌厂商提供的培训支持，可大大提高培训效率和培训质量。
同时，还应该加强实践培训的环节，通过实际操作来提高学员的动手能力，并加强维修技能的应用实践。
培训评估培训评估是培训过程中不可或缺的一环，评估结果将直接反映出培训效果的质量。
培训评估应当包括：•培训前、中、后的测试、考试和测评•学员评价和反馈机制•学习成果的测算和统计分析通过培训评估，可以及时了解培训的效果和问题，对培训方案进行不断优化和改进，提高培训效果，满足市场需求。
结语车辆电工培训是汽车维修行业的重要一环，对行业未来的发展具有重要意义。
在开展培训工作时，应注重实践能力培养，强化课程设计和教学质量，以确保学员能够掌握实用的维修技能，为车主提供优质的汽车售后服务。
汽车电器实训教学中技能训练的方法和技巧
汽车电器实训教学中技能训练的方法和技巧汽车电器作为汽车的重要组成部分，其设计和维护涉及到多种专业知识和技能。
针对汽车电器实训教学，如何有效地进行技能训练是非常重要的。
本文将介绍一些汽车电器实训教学中的方法和技巧，帮助学生更好地掌握相关技能。
一、了解汽车电气系统原理在进行汽车电器实训教学前，首先要让学生了解汽车电气系统的基本原理，比如电路结构、电路元件及其功能、故障诊断方法等。
只有深入了解汽车电气系统的原理，学生才能在实际操作中更加得心应手。
为了帮助学生深入了解汽车电器系统的原理，可以采用讲解结合案例分析的方式。
通过讲解基本原理和实际案例，让学生能够将理论知识与实际情况结合起来，更好地理解汽车电器系统的工作原理。
二、实操操作技能训练在汽车电器实训教学中，实操操作是非常重要的环节。
只有通过反复的实操操作，学生才能够掌握相关的技能。
在进行实操操作技能训练时，可以采用以下方法和技巧：1. 模拟实际情况：为了让学生更好地掌握汽车电器维修技能，可以采用模拟实际情况的方式进行训练。
安排学生在模拟车辆上进行真实的电器故障处理，让他们能够在实际情况下掌握解决问题的方法和技巧。
2. 实践操作：汽车电器实训教学要求学生能够熟练操作各种工具和设备，因此实践操作是必不可少的。
在实践操作过程中，老师可以对学生进行示范和指导，引导学生掌握正确的操作方法和技巧。
3. 案例分析：在进行实操操作训练时，可以结合一些实际案例进行训练。
通过对真实案例的分析和讨论，让学生能够了解在实际工作中遇到的各种问题和解决方法，提高他们的实际操作能力。
三、实际项目实训除了课堂教学和实操操作外，实际项目实训也是非常重要的一环。
在进行实际项目实训时，可以采用以下方法和技巧：1. 实训项目选择：针对汽车电器实训，可以选择一些实际项目进行实训，比如汽车电线路的检修、车载电脑的维护等。
通过实际项目实训，学生能够更好地掌握相关技能。
2. 实训项目设计：在设计实训项目时，要充分考虑学生的实际能力和水平，避免设计过于复杂的项目，以免造成学生的挫败感。
商用车电气系统培训
小 齿轮
齿圈
将起动机开关扳到切断位置使触点P2开启。此刻起
动机开关断开，P1仍保持闭合，蓄电池电流从B端子
小 流入吸合线圈P和保持线圈H。由于此二线圈按相反
齿轮
方向缠绕，其磁通互相抵消，因此回位弹簧可将柱 齿圈 塞推回原位。同时触点P1开启，切断流向电机的电
流。
三、典型系统介绍
1.2 起动系统电路
起动继电器
减速齿轮
磁场线圈 蓄电池
离合器
小齿轮 齿圈
三、典型系统介绍
当小齿轮与齿圈完全啮合时，触点P1闭合， 蓄电池的大电流直接流入电机区，有力地转 动小齿轮。在这种状况下，电流流入吸合线 圈。柱塞由保持线圈单独保持。
起动继电器
起动继电器
减速齿轮
磁场线 圈
蓄电池
离合 器
减速齿轮
磁场线 圈
蓄电池
离合 器
- 尾灯控制开关 (Low/High信号) - 驾驶员门控开关 ON/Off - 点火钥匙警报开关 ON/Off （钥匙是否在钥匙孔里）
- 尾灯控制开关 (Low/High信号) - 雾灯开关
- 点火开关 ON/Off (Low/High) - 自动大灯开关 ON/Off (Low/High) - 自动灯光传感器 (可变电压)
额定容量：80A
耐久：>10w
用途：启动等大 电流
二、电气系统介绍
4、车身控制器
ETACS—Electric Time and Alarm Control System（时间 和报警电子控制系统），工作时接收各种输入信号，并根 据输入信号的变化控制输出方式，通常输入低位（搭铁） 信号，输出也为低位（搭铁）信号。ETACS电脑输出搭铁信 号控制各种继电器、调节器和电动机工作。
中国重汽豪沃系列整车电器培训资料
HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
整车电器系统是一个有机的整体，各部分之间有相互 联系，但根据生产线的装配顺序，可将装配分驾驶室电器 装配和底盘电器装配两大部分。它们之间并没有绝对的界 限，有些相对独立的电器系统（如ABS电控系统），既有 驾驶室部分，又有底盘部分
收音机支线 左门灯线支线
顶棚线顺着横 梁内侧铺设
右门灯支线及 电源线
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
顶蓬线束的搭铁点
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
MP3收音机接线
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
超压报警器的装配
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
第二章 整车电器系统的使用指南 （节选）
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
喇叭 开关
组合 仪表
汽车电气培训计划
汽车电气培训计划一、前言随着汽车制造业的迅速发展，汽车电气系统在车辆中所占的比重愈来愈大，电气问题也成为车辆故障的主要原因之一。
因此，对汽车电气系统的掌握成为汽车维修技师必不可少的技能。
汽车电气培训计划旨在帮助汽车维修人员了解汽车电气系统的基本原理，掌握汽车电气系统的故障诊断和修复技术，提高汽车维修人员的维修水平，提升汽车维修服务质量。
二、培训目标1. 了解汽车电气系统的基本概念和原理，掌握汽车电气系统的组成和工作原理；2. 掌握汽车电气系统的故障诊断方法，能对汽车电气系统故障进行精准诊断；3. 掌握汽车电气系统的维修技术，能够对汽车电气系统故障进行有效修复；4. 提高汽车维修人员的维修技能，提升汽车维修服务水平；5. 增强汽车维修人员的安全意识和团队合作精神。
三、培训内容1. 汽车电气系统基础知识（1）汽车电气系统的基本概念和原理（2）汽车电气系统的组成和工作原理（3）汽车电气系统的分类和功能培训方式：理论讲授2. 汽车电气系统的故障诊断方法（1）汽车电气系统的故障诊断流程（2）汽车电气系统的故障诊断工具和设备（3）汽车电气系统的故障诊断技术和方法培训方式：理论讲授、实操演练3. 汽车电气系统的维修技术（1）汽车电气系统的常见故障及修复方法（2）汽车电气系统的故障维修案例分析（3）汽车电气系统的维修注意事项和技巧培训方式：理论讲授、案例分析、实操演练4. 汽车电气系统的安全意识和团队合作（1）汽车维修安全意识培训（2）团队合作与沟通能力培训（3）汽车维修案例分析与讨论培训方式：理论讲授、案例分析、讨论交流四、培训方法1. 讲授式培训通过讲师讲解，让学员了解汽车电气系统的基本原理、故障诊断方法和维修技术。
2. 实操演练通过真实的汽车电气系统故障案例，让学员进行现场操作实操，提高学员的技能水平。
3. 案例分析通过真实的汽车电气系统故障案例的分析和讨论，使学员能够更深入地了解汽车电气系统的故障诊断和维修技术。
汽车电气线路基础知识培训
汽车电气线路基础知识培训引言汽车电气线路是汽车电子系统的重要组成部分，掌握汽车电气线路的基础知识对于汽车维修和诊断都十分重要。
本文将介绍汽车电气线路的基本构成、常见的电气元件以及常用的电气线路故障排查方法，旨在帮助读者深入了解和掌握汽车电气线路的基础知识。
汽车电气线路的基本构成汽车电气线路包括多种不同类型的电路，如供电电路、控制电路、信号电路等。
下面将对这些电路进行简要介绍。
供电电路供电电路是汽车电气系统的基础，它将电能从电瓶输送到各个电气设备。
供电电路包括电瓶、发电机、开关、保险丝等组成。
其中，电瓶是储存电能的装置，发电机则负责将汽车引擎产生的机械能转化为电能充电电瓶。
控制电路控制电路用于控制汽车的各种功能和设备，如点火系统、喇叭、灯光等。
控制电路通常由传感器、控制模块和执行器组成。
传感器负责感知车辆的状态，控制模块根据传感器信号进行控制，而执行器则通过控制模块的指令执行相应的操作。
信号电路信号电路用于传输车辆各种状态信息和控制命令。
常见的信号电路包括通信线路、信号线路等。
通信线路用于车辆与外部设备的通信，如OBD接口、GPS系统等；信号线路则用于传输车辆内部各个系统之间的信息和指令。
常见的电气元件汽车电气线路中使用的常见电气元件包括开关、继电器、保险丝、传感器等。
下面将对这些元件进行简要介绍。
开关开关是控制电流的通断的装置，常见的开关包括刀开关、按钮开关等。
开关广泛应用于汽车电气线路的控制功能，如点火开关、车灯开关等。
继电器继电器是一种能根据控制信号来控制大电流的开关装置。
汽车电气系统中的大电流通常无法通过直接控制开关来实现，这时就需要使用继电器。
继电器通常由控制电路、触点电路和电磁铁组成。
保险丝保险丝是一种用于保护电气线路和设备免受过载或短路损坏的装置。
当电流超过保险丝额定值时，保险丝会断开电路，起到保护作用。
汽车电气系统中常使用玻璃管保险丝或塑料外壳保险丝。
传感器传感器用于感知车辆的各种状态信息，如发动机转速、车速、气流等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
章剑兵 2012年10月21日
一 汽车电器基础 二 电气系统介绍 三 典型系统介绍 四 电气故障排查分享 五 故障案例解析
汽车电器分类
电气
电子 其它电器
整车电路解析 车身控制器（BCM、ETACS） 整车线束及线束附件 继电器盒及继电器 空调系统 仪表及显示系统 变换开关 音响娱乐系统 雨刮洗涤系统 电器附件
仪表电源12V
二、电气系统介绍
3、电器盒-整车电路控制的核心：
驾驶室电器 盒
发动机故障诊 断接口
底盘电器盒
二、电气系统介绍
3.1驾驶室保险丝盒功能贴纸（杂物盒内侧）
帅铃
二、电气系统介绍
3.2底盘电器盒功能贴纸（电器盒上盖内侧）
二、电气系统介绍
3.3 保险丝
二、电气系统介绍
帅铃用到的保险丝（By美国力特/日本太平洋）
BCM—Body Control Model（车身控制模块），功能与 ETACS相似
输入
控制
输出
二、电气系统介绍
蓄电池
点火开关
发电机 “ L “端子
喷水开关
间歇雨刷开关
间歇雨刷电阻调整开关
后风挡除霜开关
安全带开关
点火钥匙警报开关
开锁/闭锁开关
车速传感器
安全气囊碰撞开关 (from A/BCM) 自动灯关传感器
成本控制
IG1保险 IG2保险 冷凝器风扇保险 紧急灯保险
保险的选取原则：保护导线与用电设备
对于使用常电源的电器设备，务必避免有可能出现的虚短路，这是严重的火灾隐患！
二、电气系统介绍
2.3 ACC电源解析
ACC：accessory的缩写，中文为附件，ACC电源是为车辆附件提供电源 符合以下两个条件，即纳入ACC电源控制
1. 可有可无，没有它不影响汽车的任何性能； 2. 在熄火状态下也可使用。
关键词：熄火时可使用、发动启动时此负载应卸掉
二、电气系统介绍
ACC电源应用实例分析
ACC
B+ 分析：
此原理存在 什么问题？
ACC
B+
接地
正确的原理应为
点火开关中ACC触 点容量是多少？ 能否承受20A的车 载电源负载？
二、电气系统介绍
额定容量：80A
耐久：>10w
用途：启动等大 电流
二、电气系统介绍
4、车身控制器
ETACS—Electric Time and Alarm Control System（时间 和报警电子控制系统），工作时接收各种输入信号，并根 据输入信号的变化控制输出方式，通常输入低位（搭铁） 信号，输出也为低位（搭铁）信号。ETACS电脑输出搭铁信 号控制各种继电器、调节器和电动机工作。
一、汽车电器基础
4 电路控制原理
一、汽车电器基础
• 所以,如果有人问什么时候发生了故障，应 该回 答：“把点火开关打开，并按了灯泡开关的 情况下灯不亮，那这个线路有问题。”
• 也就是说，各种电源和开关信号正常进入继 电器之后，故障才能从灯上显现出来。
• 所以要记住这个公式：
“输入→控制→输出”
二、电气系统介绍
1、电源管理
汽车停放时间较长，无法起动，什么原因？
常电电源管理
汽车熄火，遥控闭锁后，灯光仍然持续点亮，什么原因？ 常电电源管理
汽车熄火，收音机仍然持续播放，什么原因？
ACC电源管理
汽车起动瞬间，正在播放的音响系统突然重启，什么原因？ ACC电源管理
所有用电设备开启时，汽车无法起动，什么原因？ IG1电源管理
-
+
ACC IG B+ ST
（ON）
用电设备 用电设备 用电设备 用电设备
按用途分类： B+
为避免蓄电池亏电，常电源的直接 使用设备一般功率较小或短时使用
记忆类 时钟类 延时控制类 大电流用电器
二、电气系统介绍
2.2 常电源管理有哪些原则？（电源分配）
电喇叭保险
使用安全性
功能集中性
B+
功率均衡性
规格：7.5A 10A 15A 20A 30A
规格：30A 40A 50A 60A
提醒：如发现保险丝熔断，就要进行检查，找出熔断的原因，并在更
换保险丝以前采取必要的维修措施。
更换保险时务必使用JAC指定的型号及规格
二、电气系统介绍
3.4 帅铃 用到的继电器
额定容量：30A
耐久：>10w
用途：灯光、鼓 风机等中电流
水温80度，水温表已经进入红区，什么原因？ 搭铁不良
二、电气系统介绍
2、汽车电源分类
常电源 ACC电源 IG电源 ST电源 负电源
-
G+
+ 蓄电池
-
ACC IG B+ IG2 ST
用电设备 用电设备 用电设备 用电设备 用电设备
二、电气系统介绍
2.1 常电源解析
-
G+
+ 蓄电池
B+
起 动 系 统
二、电气系统介绍
2.6 负电源解析
负电源：指蓄电池负极，也就是通常的接地
R1
接地电阻
+-
发3
接地电阻
R4
接地电阻
车身接地点
车身接地点
电器件负 极接入点1
R5
接地电阻
R
水温传感器
电器件负极 接入点2
电器件负极 接入点3
R6
接地电阻 仪表接地
仪表
电器件负极 接入点4
二、电气系统介绍
IG1电源电路及使用设备
B+
点
火 装
BCM
ABS ……
置
二、电气系统介绍
IG2电源电路及使用设备
B+
鼓 风 机
远/
前
近
后
光
雨
灯
刮
前
后
……
雾
灯
二、电气系统介绍
2.5 ST电源解析
ST电源仅用于起动电路
由于起动电路所需功率较大，ST电源 工作时仅有受IG1与常电控制的用电器 件处于工作状态，其它与车辆正常运 行无关的用电设备均应处于断电状态
灯光系统、底盘电器系统、门锁系统等等
一、汽车电器基础
1 汽车电路的分类
１．电源电路 ２．搭铁电路 ３．控制电路
一、汽车电器基础
2 直接控制电路与间接控制电路
直接控制电路
间接控制电路
一、汽车电器基础
3 继电器
继电器就是以小电流控制大电流的部件。 继电器的作用： 1.在通过较长的电线上减少电压降 2.减少使用大直径电线的成本，防止开关烧蚀。 3.实现特定的功能。
2.4 IG（ON档）电源解析
IG ：ignition的缩写，中文为点火装置，它是保障整 车运转的核心电源，分为IG1与IG2
IG1：是IG电源中必须要保障的电源，除B+外，其它一 切电源均应避免与IG1抢电源，特别是在起动过程中， 其它电源均切断（卸负载），如：ECU供电
IG2：非车辆正常运行必备的大功率电源消耗设备，主 要靠发电机供电，在起动过程中需要避让用电高峰，如： 灯光
B
尾灯开关
大灯开关
C
雾灯开关
大灯自动位置开关
