100.喷砂抛丸工艺
喷砂,抛丸,喷丸三种工艺的区别详解
喷砂，抛丸，喷丸三种工艺的区别详解有小伙伴提出，抛丸不就是喷丸吗，也有人说就是喷砂，其实呢，这是三种制造工艺了，今天就来对比一下，要是还不懂，算我输。
喷砂和喷丸的区别喷砂是使用压缩空气为动力，以形成高速喷射束将砂料，高速喷射到需要处理的工件表面的表面处理工艺。
与喷砂一样，喷丸同样使用压缩空气作为动力，将丸粒喷射到工件表面，对工件表面进行清理或强化的一种工艺。
喷砂所使用的介质是带有棱角的砂粒，如棕刚玉、白刚玉、铁砂等；而喷丸使用的介质则是没有棱角的圆形颗粒，如钢丸，铁丸，玻璃丸以及陶瓷丸等。
喷砂使用不规则的砂粒，对工件表面进行冲击，起到清洁和增加粗糙度的作用，让金属工件获得更好的机械性能还能让镀层更牢固；喷丸则是依靠丸粒的强大冲击力，让工件表面更加紧密，以此让工件更加耐磨，有韧性以及耐腐蚀。
喷砂对设备要求不高，砂粒喷射的速度也并不快，但对工件的加工速度则更快；喷丸则需要使用更先进的设备，因此，加工速度较慢且通常更昂贵。
喷丸与抛丸的区别抛丸是用高速旋转的叶轮，将丸粒高速抛射出去，打到工件表面上，对工件表面进行清理或强化的一种工艺。
抛丸所使用材料有钢丸、铝丸、玻璃珠以及陶瓷丸等。
喷丸与抛丸工艺虽喷射动力和方式不同，但都是高速冲击工件为目的，其效果也基本相同，相比而言，喷丸比较精细，容易控制精度，但效率不及抛丸之高，适用于形状复杂的小型工件；抛丸比较经济实用，容易控制效率和成本，可以控制丸料的粒数来控制喷射效果，但会有死角，适合于大平面单一的工件批量加工。
关于用途，喷砂主要用于除锈，除漆，喷丸抛丸除锈的同时工件表面就像被无数个小锤子锤了一遍，所以也被强化升级了。
喷砂与喷丸动力是压缩空气，抛丸动力是叶轮，力量更大。
喷砂，抛丸，喷丸，所用到的砂，丸都是可以回收再利用的。
这就是它之间的区别。
你看懂了吗？。
抛丸和喷砂
抛丸和喷砂
抛丸和喷砂是目前常用的金属表面处理方式。
在工业制造中，金属的表面处理是非常重要的一环，它能够提高产品的质量，延长使用寿命，增强产品的美观度和耐久性。
本文将分别介绍抛丸和喷砂的工作原理、应用范围、优缺点等方面的内容。
一、抛丸
1、工作原理
抛丸是采用高速旋转的抛丸轮将钢丸、钢砂等抛向被处理的金属表面，利用抛射物的高速冲击力和摩擦力，将表面的氧化皮、锈蚀层、油污等杂质去除，从而达到清理和增强表面粗糙度的目的。
2、应用范围
抛丸适用于各种金属材料的表面处理，包括铸造件、锻件、钢板、钢管、铝合金等。
抛丸可以去除表面的氧化皮、锈蚀层、油污等，提高表面粗糙度，使得表面更容易涂覆、喷涂、电镀等。
3、优缺点
抛丸处理的优点在于处理效率高、处理效果好、适用范围广；缺点在于噪音大、污染环境、易损耗等。
二、喷砂
1、工作原理
喷砂是利用压缩空气将磨料喷向被处理的金属表面，利用磨料的高速冲击力和摩擦力，将表面的氧化皮、锈蚀层、油污等杂质去除，从而达到清理和增强表面粗糙度的目的。
2、应用范围
喷砂适用于各种金属材料的表面处理，包括铸造件、锻件、钢板、钢管、铝合金等。
喷砂可以去除表面的氧化皮、锈蚀层、油污等，提高表面粗糙度，使得表面更容易涂覆、喷涂、电镀等。
3、优缺点
喷砂处理的优点在于处理效果好、适用范围广、成本低；缺点在于处理效率低、易产生粉尘、对环境污染严重。
总的来说，抛丸和喷砂都是有效的金属表面处理方式，可以根据实际情况选择其中一种或两种方式进行表面处理。
在选择时，需要考虑到处理效率、处理效果、环境污染、成本等多个方面的因素，综合评估后选择最适合的表面处理方式。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
抛丸工艺技术
抛丸工艺技术抛丸工艺技术是一种常见的表面处理方法，它可以通过机械力作用将高速丸剂抛击到物体表面，以清除表面积垢、氧化皮、焊渣、铸件砂花等不良物质，从而提高表面的粗糙度、增强附着力、延长使用寿命，达到美化、防腐、防滑等效果。
下面，我将介绍一下抛丸工艺技术的基本原理、工艺要点以及应用领域。
抛丸工艺技术的基本原理是利用高速旋转的抛丸器将丸剂喷射到工件表面，通过抛丸剂与工件表面的冲击和摩擦作用，将附着在表面的不良物质清除或改变其形态。
常用的抛丸剂包括钢砂、钢丸、铝丸等。
抛丸机主要由抛丸器、工件输送装置、丸剂再生系统和除尘系统等组成。
在抛丸工艺过程中，需要注意以下几个工艺要点。
首先是选择合适的抛丸剂。
不同的工件材料和表面情况需要选择不同的抛丸剂，以达到清除和处理的效果。
其次是控制丸剂的进给量和抛丸速度。
进给量过大会导致过度切割，造成表面毛刺；进给量过小则无法达到清理的效果。
抛丸速度过高容易损坏工件表面；抛丸速度过低则清理效果差。
再次是控制抛丸机的运行时间和旋转速度。
运行时间过长会加速机器磨损，而运行时间过短则无法完全清理工件表面。
最后是控制清理后的表面粗糙度。
通过控制抛丸剂的种类、粒度和冲击力等因素，可以得到不同粗糙度的表面效果。
抛丸工艺技术在很多领域都有广泛的应用。
在机械制造行业中，抛丸可以用于清理零件表面的砂花、氧化皮以及金属残渣等；在船舶建造中，抛丸可以清除船体钢板表面的水垢和锈蚀，达到防腐防腐蚀的效果；在汽车工业中，抛丸可以清理汽车零部件表面的氧化皮和焊渣，提高零件的质量和耐久性；在钢结构制造中，抛丸可以用于清理钢结构表面的油漆和锈蚀，提供清洁的基底。
综上所述，抛丸工艺技术是一种常见的表面处理方法，它可以通过机械力作用将高速丸剂抛击到物体表面，以清除表面积垢、氧化皮、焊渣等不良物质，达到美化、防腐、防滑等效果。
在实际应用中，我们需要注意选择合适的抛丸剂，控制丸剂进给量和抛丸速度，控制抛丸机的运行时间和旋转速度，以及控制清理后的表面粗糙度。
抛丸工艺
1.强化喷丸概念在了解喷丸强化技术之前，有必要将抛丸、喷砂、喷丸的三个容易混淆的概念解释一下。
这三个概念其实就四个字：喷、抛、丸、砂，其中，喷抛是工艺方法，丸砂是使用的材料。
喷，是用高压空气将丸、砂吹到工件的表面，抛是用高速旋转的叶片抛射到工件表面，丸用的是钢丸，砂用的是石英砂等。
喷丸过程就是将大量弹丸喷射到零件表面上的过程，有如无数小锤对表面锤击，因此，金属零件表面产生极为强烈的塑性形变，使零件表面产生一定厚度的冷作硬化层，称为表面强化层，此强化层会显著地提高零件的疲劳强度。
测评强化丸质量有三个基本参数：强度、覆盖率、表面粗糙度。
2.喷丸强度影响喷丸强度的工艺参数主要有：弹丸直径、弹流速度、弹丸流量、喷丸时间等。
弹丸直径越大，速度越快，弹丸与工件碰撞的动量越大，喷丸的强度就越大。
喷丸形成的残余压应力可以达到零件材料抗拉强度的60％，残余压应力层的深度通常可达0.25mm，最大极限值为１mm左右。
喷丸强度需要一定的喷丸时间来保证，经过一定时间，喷丸强度达到饱和后，再延长喷丸时间，强度不再明显增加。
在喷丸强度的阿尔门试验中，喷丸强度的表征为试片变形的拱高。
3.阿尔门（Almen）试验喷丸强度常用N试片（用于有色金属试验）、A试片（最常用）、C试片（更高强度）来进行测量，A试片和C试片之间关系为近似3倍关系。
如用C试片测得强度为0.15-0.20Cmm就相当于0.45-0.60Amm。
图中厚的为C试片，薄的为A试片。
试验过程中，先测量试片原有变形，然后将卡好该试片的工装置于喷丸箱内，采用与工件相同的工艺进行喷射。
喷丸结束，取下试片，测量变形拱高。
4.喷丸覆盖率覆盖率是指工件上每一个点被钢丸打到的次数，有人对喷丸覆盖率常这样认为：我的喷嘴1上1下喷工件2遍，不就可以满足200％的覆盖率了吗？乍一听觉得有道理，其实不是这样的。
覆盖率的测量是这样的：先在工件表面涂上一层彩釉或萤光釉，然后按工艺参数对工件进行喷丸，每喷表面一遍将工件取出，在显微镜（放大镜）下观察所残留的涂层在表面所占的比例，如还有20％残留，则覆盖率为80％。
喷砂三者的区别与联系
抛丸、喷丸、喷砂三者的区别与联系大家都知道，铸件出来后，一般会进行喷丸或喷砂处理，就是常说的shot penning and shot blast喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。
喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射岀去。
喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。
而且能够去除一些铸件难以清理的粘砂，而喷砂不行。
喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，容易控制精度和平面度喷丸比较经济实用，容易控制效率和成本，可以控制铁丸的直径来控制喷射效果一、喷丸清理的特点1、可以任意使用金属或非金属弹丸，以适应清理工件表面的不同要求；2、清理的灵活性大，容易清理复杂工件的内、外表面和管件的内壁，并且不受场地限制，可将设备安置在特大型工件附近；3、设备结构较简单，整机投资少，易损件少，维修费用低；4、必须配备大功率的空压站，在清理效果相同的条件下，消耗的能量较大；5、清理表面易有湿气，容易再生锈；6、清理效率低，操作人员多，劳动强度大。
二、抛丸清理的特点1、清理效率高，费用低，操作人员少，容易实现机械化，适用于大批量生产；2、不用压缩空气加速弹丸，因而不必设置功率大的空压站，被清理的表面也无湿气；3、灵活性差，受场地限制，清理工件时有些盲目性，在工件表面易产生清理不到的死角；4、设备结构较复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高；5、一般情况不能使用轻而细小的弹丸。
三、喷丸清理与抛丸清理的性能和效果比较项目单位抛丸喷丸喷砂单个喷嘴抛丸量Kg/min 60〜1250 48~60 30弹丸速度m/s 60~100 40~50单位抛丸量所需功率比301 8达到同样清理效果的耗电量KW*h/100m2 12.5 267 37.5清理效率40~150 15 6~10达到同样清理效果所耗工时之比1 16 6丸料消耗量之比<1 20成本之比 1 10 4.1环境粉尘浓度mg/m2 4.2〜3.7 200〜300四、关于喷丸清理的喷嘴规格与压缩空气和磨料消耗相互关系喷嘴/mm 工作压力/MPa 项目0.48 0.56 0.59 0.62 0.66 0.705 0.93 1.02 1.10 1.16 1.22 1.27 压缩空气m3*min-188.9 98 103 88.9 109.3 119.8 磨料Kg*h-13.62 3.994.18 4.37 4.46 4.92 清理效率m2*h-16.4 1.73 1.93 2.01 2.09 2.18 2.29 压缩空气m3*min-1160.6 185 194.1 203.2 215.5 227 磨料Kg*h-16.607.62 7.998.36 8.829.29 清理效率m2*h-18 2.86 3.20 3.40 3.57 3.71 3.88 压缩空气m3*min-1274 305 318.9 335.7 349.3 363 磨料Kg*h-111.24 12.6 13.1 13.75 14.30 15 清理效率m2*h-19.5 4.05 4.56 4.73 4.90 5.21 5.55 压缩空气m3*min-1392 436 456 477 499 522 磨料Kg*h-116.1 17.8 18.7 19.5 20.4 21.4 清理效率m2*h-111.1 5.50 6.14 6.45 ， 6.79 6.96 7.19 压缩空气m3*min-1533 596 626 657 687 719 磨料Kg*h-121.8 24.3 25.6 26.9 28.2 29.5 清理效率m2*h-112.7 7.13 7.93 8.35 8.75 ，9.14 9.57 压缩空气m3*min-1686 762802842 873 907 磨料Kg*h-128.1 31.2 32.9 34.5 35.8 37.2 清理效率m2*h-1五、磨料速度与清理效率的比较工作压力MPa 磨料速度m*s-1 相对清理效率%0.7 187.71000.67 178.7 930.63 163.1 850.60 147.5 780.56 120.7 700.53 93.9 630.49 84.9 55注：1 、喷丸清理的工作压力一般不应低于0.53MPa;2、采用大喉径长文丘里型喷嘴。

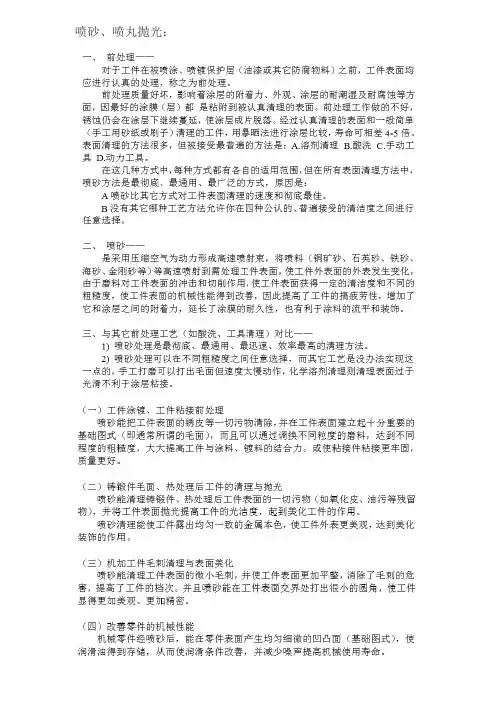

喷砂抛丸技术要求及标准
喷砂、喷丸抛光:前处理一一对于工斗在被喷涂、喷镀保护层（油薄或苴它防腐物料）之前，工件表面均应进行认真的处理，称之为前处溟©前处理质董好坏，蚩响着涂屋的附着力、外观、涂屋的耐潮湿及耐腐边尊方面，匡最好的涂嗅（层》都是粘附到祓认真清理的袤面；前处理工年啟的不好• 锈蚀仍会在涂层下继续蔓延’使涂层成片脱落口经过认真清理的表面和一般简单（手工用砂纸或斓子）清理的工件，用暴晒法送行涂层比较，寿命可相差4£倍决表面清理的方注祗癣，但被接受最普逋舱方法杂.Ad容剂清理瓦酸洗C手动工具D动力工具〜在这几种方式中「每稍方式都有各自的话用范田•但在所有表面清浬方法中. 裁砂方法是最彻底、最通用、最广眨的方式，原因是；A喷砂比其它方式对工件表面清理的速度和彻底最住.D没有其它哪种工艺方法允许你在匹种公认的=普遍接受肿清洁度之间进行二、瓒砂一一是呆用压缩空气为动力形成高速哽肘束将喷料（钢矿砂、石英砂、铁砂s 進砂、命刚砂等）等克速哼射到需妙晖工件表面*乜工件外表面的外表发主变化. 由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的淸洁度和不同的用糙宪使工件表面的机械性能得到改善'圉此提高了二件的搞疲劳性：增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。
三、与具它前处理工艺（如酸決、丄具清埋》对比一一1）喷砂处理是最初底*最通用、最迅速、效率最高的清理方法。
2）喷砂处理可以在不同相糙度之间任意选择.而其它丄艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动传，化学港剂清浬则清理表面过于光滑不利于涂层粘接.一）工件涂锯\ 丁件粘接轴处理质砂能把工件表直前锈皮等一切污物清除，并在工件表面建立起十分重要的基础图弍（目］通常所谓的毛面），而且可以通过调按不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料.镀料的结合力二或使矩接件粘接更牢固，质量更好。
（-）铸锻件毛面、熬处理后工件的清理与地光喷砂能清理铸锻件、热处理后工件表面的一切污物（如氧化皮、油污等残留物九并将工件表面拋光提高工件的光洁度’起到美化二件的乍用。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
抛丸、喷丸和喷沙的区别(培训材料)ppt课件
及抛出速度较高。
4
二、喷丸
• 定义：利用高速丸流的冲击作用清理和强化基体表面的 过程。
• 喷丸：用喷丸进行表面处理，打击力大，清理效果明显。 但喷丸对薄板工件的处理，容易使工件变形，且钢丸打击 到工件表面（无论抛丸或喷丸）使金属基材产生变形，由 于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材 一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底 清除油污。在现有的工件表面处理方法中，清理效果最佳 的还数喷砂清理。喷砂适用于工件表面要求较高的清理。 但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升 机等原始笨重输砂机械组成。
• 喷丸 • 利用高速丸流的冲击作用
清理和强化基体表面的过 程。 • 用喷丸进行表面处理，打 击力大，清理效果明显。 但喷丸对薄板工件的处理， 容易使工件变形
喷丸机
抛丸机
2
一、抛丸
• 抛丸是一种机械方面的表面处理工艺的名称，类似的工艺 还有喷砂和喷丸。抛丸的原理是用电动机带动叶轮体旋转 (直接带动或用V型皮带传动)，靠离心力的作用，将直径 约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不 同类型)抛向工件的表面，使工件的表面达到一定的粗造 度，使工件变得美观，或者改变工件的焊接拉应力为压应 力，提高工件的使用寿命。通过提高工件表面的粗糙度， 也提高了工件后续喷漆的漆膜附着力。抛丸这种工艺几乎 用于机械的大多数领域，如修造船、汽车零部件、飞机部 件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管 道内外壁防腐甚至道路表面等等行业。
3
抛丸的原理
• 抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流 块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区 再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖
喷砂处理和抛丸处理的区别
喷砂处理和抛丸处理的区别抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去，高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
修、造船业，抛丸、喷砂是普遍使用的。
但是无论是抛丸还是喷砂，都是使用压缩空气的形式。
当然并不是抛丸就非用高速旋转的叶轮不可。
在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）；喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。
在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。
其实铸造件清理不只是用抛丸，对于大件一般先进行滚筒清砂，就是把铸造件的冒口切除后放在滚筒内滚，由零件在滚筒内互相碰撞，把表面的砂大部分先清掉再进行抛丸或喷丸的。
抛丸丸子大小是1.5mm。
研究表明，就破坏而言，金属材料表面存在拉应力时比压应力要容易的多，表面呈压应力时，材料的疲劳寿命大大提高，因此，对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力，提高产品寿命，此外，金属金属材料对拉伸很敏感，这就是材料的拉伸强度比压缩强度低的多的原因，这也是金属材料一般用拉伸强度（屈服，抗拉）表示材料性能的原因。
我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。
抛丸是用电机带动叶轮体旋转,靠离心力的作用,将直径在0.2~3.0的丸子(有铸丸、切丸、不锈钢丸等)抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命.几乎用于机械的大多数领域,修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板、管道等等.喷砂是用压缩空气作为动力将直径在40~120目的砂或0.1~2.0左右的丸喷向工件的表面,使工件达到同样的效果.丸粒的大小不同,达到的处理效果就不一样.重点提出:喷丸同样能起到强化的作用.现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的.美国\日本的企业用于强化的是抛喷丸并用的!各有各的优势.比如象齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度.但它处理的量大,速度快,而喷丸则正好于之相反,抛丸的效果就没有喷丸的效果好喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法。
金属表面处理—喷丸、抛丸、喷砂
一、喷丸喷丸使用高压风机或压缩空气作动力，将0.2～2.5mm直径的弹丸喷射出去，冲击金属表面。
广泛应用于金属表面的消光、去氧化皮；提高零件机械强度、抗疲劳性、耐磨性和耐腐蚀性；消除铸、锻、焊件的残余应力等。
1、表面清理功能用喷丸进行表面处理，打击力大，清理效果明显，动力消耗大。
一般喷丸用来消除厚度不小于2～6mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸、锻件上的氧化皮、铁锈、型砂及旧漆膜，是表面涂（镀）覆前段一种清理方法。
原理：当钢丸打击到工件表面（无论是喷丸或抛丸）使金属基材发生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对有油污的工件，喷丸无法彻底清除油污。
2、喷丸强化功能原理：当钢丸撞击金属零件表面上，宛如一个微型棒锤敲打表面，捶出小压痕或凹陷。
为了形成凹陷，金属表层必定会产生拉伸。
表层下，压缩的晶粒试图将表面恢复到原来形状，从而产生一个高度压缩力作用下的半球。
无数凹陷重叠形成均匀的残余应力层。
最终，零件在压应力层保护下，极大程度地改善了抗疲劳强度。
如：将高速弹丸喷射到弹簧表面，使弹簧表层发生塑性变形，形成一定而形成一定厚度的强化层，强化层内形成较高的残余应力，由于弹簧表面压应力的存在，当弹簧承受载荷时可以抵消一部分抗应力，从而提高弹簧的疲劳强度。
喷丸强化分为一般喷丸和应力喷丸。
一般处理时，钢板在自由状态下，用高速钢丸打击钢板的表面，使其表面产生预压应力，以减少工作中钢板表面的拉应力。
应力喷丸是将钢板在一定的作用力下预先弯曲，然后进行喷丸处理。
3、喷丸使用的丸的种类：铸钢丸、铸铁丸、玻璃丸铸钢丸，硬度一般为40～50HRC，加工硬金属时，可把硬度提高到57～62HRC。
铸钢丸的韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。
喷丸粒度一般在0.8～1.2mm为宜，喷丸强度要求越高，粒度相对加大。
4、表面清洁质量⑴、Sa1—手工刷除清理级（或清扫级）Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑和残留油漆等污物；处理后表面上出现大量分别均匀的金属斑点。
抛丸、喷丸和喷沙的区别
• 喷丸 • 利用高速丸流的冲击作用
清理和强化基体表面的过 程。 • 用喷丸进行表面处理，打 击力大，清理效果明显。 但喷丸对薄板工件的处理， 容易使工件变形
喷丸机
抛丸机
一、抛丸
• 抛丸是一种机械方面的表面处理工艺的名称，类似的工艺 还有喷砂和喷丸。抛丸的原理是用电动机带动叶轮体旋转 (直接带动或用V型皮带传动)，靠离心力的作用，将直径 约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等 不同类型)抛向工件的表面，使工件的表面达到一定的粗 造度，使工件变得美观，或者改变工件的焊接拉应力为压 应力，提高工件的使用寿命。通过提高工件表面的粗糙度， 也提高了工件后续喷漆的漆膜附着力。抛丸这种工艺几乎 用于机械的大多数领域，如修造船、汽车零部件、飞机部 件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管 道内外壁防腐甚至道路表面等等行业。
喷丸的优点
• 喷丸处理是工厂广泛采用的一种表面强化工艺，其设备简 单、成本低廉，不受工件形状和位置限制，操作方便，但 工作环境较差。喷丸广泛用于提高零件机械强度以及耐磨 性、抗疲劳和耐腐蚀性等。还可用于表面消光、去氧化皮 和消除铸、锻、焊件的残余应力等。
抛丸与喷丸的区别
• 喷丸使用高压风或压缩空气作动力，而抛丸一般为高速旋 转的飞轮将钢砂高速抛射出去。抛丸效率高，但会有死角， 而喷丸比较灵活，但动力消耗大。
• 丸的分类总共有3大类：铸钢丸 铸铁丸 玻璃丸
特别说明： 喷丸用玻璃丸和其他用途的玻璃丸是两个不同的概念。 喷丸玻璃丸最大的特 点是它的硬度最低不小于6—7莫氏而且有一定的韧性，成圆率最低不小于90%。而 道路反光玻璃丸对硬度无要求，一般普通玻璃作原材料即可，成圆率要求最低75%。 两种价格差别很大，但外观却相差无几，如果将普通玻璃丸用于喷丸加工，貌 似成本较低，而在喷丸加工时破碎率较高，且加工强度较高的工件时几乎是一次破
喷砂处理与抛丸处理的区别
喷砂处理与抛丸处理的区别(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除喷砂处理是用压缩空气将磨料高速喷向工件的表面,目的是通过清除表面的氧化层、锈迹等，以提高表面外观质量。
喷丸处理是将高速的硬质的颗粒（一般是钢粒）打击金属工件表面，目的是提高金属表面的疲劳强度。
两种自理工艺用的工具不同。
这两种处理方法的介质都可循环使用。
抛丸清理机的种类及用途履带式抛丸清理机概述履带式抛丸清理机，适用于对各种零件表面清理。
凡各种金属铸件表面粘砂清理，黑色金属零件的表面除锈，冲压件表面毛刺和毛边的倒钝，锻件和热处理工件的表面处理以及弹簧表面氧化皮清除和表面的晶粒细化等均可通过该系列设备的抛丸强化工艺来实现。
其应用范围极广，主要有铸造厂、热处理厂、电机厂、机床厂、自行车零件厂、动力机厂、汽车配件厂、摩托车配件厂、有色金属压铸厂等。
经抛丸处理后的工件可获得很好的材料本色，也可成为金属零件表面发黑、发蓝、钝化等工艺的前道工序，同时又可为电镀、油漆等涂饰提供良好的基面。
通过本机器抛丸处理后工件可减少拉应力，同时使表面晶粒细化，从而使工件表面强化，增加其使用寿命。
该抛丸机工作噪音小、尘埃少、生产效率高，同时弹丸可自动回收利用，减少材料损耗，减低成本，是现代化企业理想的表面处理设备。
该抛丸机型号有QDS326\QDS3210\6GN\15GN等.抛丸清理机的用途抛丸清理机是利用钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，抛丸清理机能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。
抛丸清理机主要用途如下：①抛丸清理机使零件表面产生压应力，可提高它们的疲劳强度及抗拉应力腐蚀的能力；②抛丸清理机可对扭曲的薄壁零件进行校正；③抛丸清理机的工艺代替一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可避免零件表面有残余拉应力，而且可获得对零件有利的压应力。
抛丸工艺参数说明
抛丸工艺参数说明抛丸工艺是一种常用的表面处理工艺，通过高速喷射铸钢弹丸，将工件表面的氧化皮、锈蚀、焊渣等杂质去除，从而达到清洁并增加表面粗糙度的效果。
本文将详细介绍抛丸工艺的参数说明，包括抛丸机的类型、丸料的种类和选择、喷砂速度、喷砂时间、工件转速等方面的内容。
希望能够对大家了解抛丸工艺参数的选择和应用有所帮助。
一、抛丸机的类型目前，常用的抛丸机主要包括吊式抛丸机、钢丸密码库抛丸机、悬浮链式抛丸机和滚筒式抛丸机等。
不同类型的抛丸机适用于不同大小和形状的工件，选择合适的抛丸机对于工件的处理效果至关重要。
二、丸料的种类和选择丸料是抛丸工艺的核心之一，常见的丸料有钢丸、钢砂、铝砂和玻璃丸等。
选择合适的丸料主要考虑工件的材质、形状和清洁度要求等因素，并结合抛丸机的类型和喷砂参数进行综合考虑。
三、喷砂速度喷砂速度是指铸钢弹丸喷射的速度，一般以米/秒为单位。
喷砂速度的选择对工件的处理效果有重要影响，喷砂速度过低会导致清理效果不理想，而喷砂速度过高会造成材料的过度磨损。
因此，需要根据工件的材质和清洁度要求等因素选择适当的喷砂速度。
四、喷砂时间喷砂时间是指工件在抛丸机中受到喷砂处理的时间，一般以分钟为单位。
喷砂时间的选择与工件的尺寸和表面质量要求等因素有关，过长的喷砂时间会导致工件表面粗糙度过大，而过短的喷砂时间则不能达到理想的清洁效果。
因此，需要根据实际情况选择适当的喷砂时间。
五、工件转速工件转速是指工件在抛丸机中旋转的速度，一般以转/分为单位。
工件转速的选择对于工件的处理效果也有较大影响，过低的转速会导致工件表面清理不均匀，而过高的转速则会磨损工件表面。
因此，需要根据工件的材质和形状等因素选择适当的工件转速。
总结起来，抛丸工艺参数的选择对于工件的处理效果至关重要，需要综合考虑工件的材质、形状、清洁度要求等因素，以及抛丸机的类型和喷砂参数等因素。
只有选择合适的参数，才能确保工件在抛丸工艺中获得理想的清洁效果和增加表面粗糙度的效果。
喷砂,抛丸,喷丸的区别
喷砂、喷丸、抛丸有什么不同点击更多内容喷砂、喷丸、抛丸有什么不同啊？为什么本来涂好油漆的表面，喷砂以后就可以再涂漆，而不需要把原来的油漆刮掉？抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
造船业，抛丸、喷砂是普遍使用的。
但是无论是抛丸还是喷砂，都是使用压缩]空气的形式。
当然并不是抛丸就非用高速旋转的叶轮不可。
在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）；喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。
在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。
其实铸造件清理不只是用抛丸，对于大件一般先进行滚筒清砂，就是把铸造件的冒口切除后放在滚筒内滚，由零件在滚筒内互相碰撞，把表面的砂大部分先清掉再进行抛丸或喷丸的。
抛丸丸子大小是1.5mm。
研究表明，就破坏而言，金属材料表面存在拉应力时比压应力要容易的多，表面呈压应力时，材料的疲劳寿命大大提高，因此，对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力，提高产品寿命，此外，金属金属材料对拉伸很敏感，这就是材料的拉伸强度比压缩强度低的多的原因，这也是金属材料一般用拉伸强度（屈服，抗拉）表示材料性能的原因。
我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。
抛丸是用电机带动叶轮体旋转,靠离心力的作用,将直径在0.2~3.0的丸子(有铸丸\切丸\不锈钢丸等)抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命.几乎用于机械的大多数领域,修造船\汽车零部件\飞机部件\枪炮坦克表面\桥梁\钢结构\玻璃\钢板\管道\等等.喷砂(丸)是用压缩空气作为动力将直径在40~120目的砂或0.1~2.0左右的丸喷向工件的表面,使工件达到同样的效果.丸粒的大小不同,达到的处理效果就不一样.重点提出:喷丸同样能起到强化的作用.现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的.美国\日本的企业用于强化的是抛喷丸并用的!各有各的优势.比如象齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度.但它处理的量大,速度快,而喷丸则正好于之相反,抛丸的效果就没有喷丸的效果好。
喷砂抛丸技术要求及标准
喷砂、喷丸抛光：GB/T8923-1988的喷砂技术标准GB8923-88涂装前钢材表面锈蚀等级和除锈等级本标准规定了涂装前钢材表面锈蚀程度和除锈质量的目视评定等级。
它适用于以喷射或抛射除锈、手工和动力工具除锈以及火焰除锈方式处理过的热轧钢材表面。
冷轧钢材表面除锈等级的评定也可参照使用。
本标准等效采用国际标ISO8501-1：1988《涂装油漆和有关产品前钢材预处理——表面清洁度的目视评定——第一部分；未涂装过的钢材和全面清除原有涂层后的钢材的锈蚀等级和除锈等级》。
1 总则：1.1 本标准将未涂装过的钢材表面原始锈蚀程度分为四个“锈蚀等级”，将未涂装过的钢材表面及全面清除过原有涂层的钢材表面除锈后的质量分为若干个“除锈等级”。
钢材表面的锈蚀等级和除锈等级均以文字叙述和典型样板的照片共同确定。
1.2 本标准以钢材表面的目视外观来表达锈蚀等级和除锈等级。
评定这些等级时，应在适度照明条件下，不借助于放大镜等器具，以正常视力直接进行观察。
2 锈蚀等级钢材表面的四个锈蚀等级分别以A、B、C和D表示。
这些锈蚀等级的典型样板照片见第5章，其文字叙述如下：A 全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B 已发生锈蚀，并且部分氧化皮已经剥落的钢材表面；C 氧化皮已因锈蚀而剥落，或者可以刮除，并且有少量点蚀的钢材表面； D 氧化皮已因锈蚀而全面剥落，并且已普遍发生点蚀的钢材表面。
3 除锈等级3.1 通则3.1.1 钢材表面除锈等级以代表所采用的除锈方法的字母“Sa”、“St”或“F1”表示。
如果字母后面有阿拉伯数字，则其表示清除氧化皮、铁锈和油漆涂层等附着物的程度等级。
3.1.2 钢材表面除锈等级的文字叙述见3.2、3.3和3.4条，这些等级的典型样板照片见第5章。
注：（1）本章各除锈等级定义中，“附着物”这个术语可包括焊渣、焊接飞溅物，可溶性盐类等。
（2）本章中，当氧化皮、铁锈或油漆涂层能以金属腻子刮刀从钢材表面剥离时，均应看成附着不牢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷砂抛丸工艺
本次工程为了保证桥梁防水与混凝土桥面更好的结合，混凝土箱梁完成后按照设计图纸要求采用“喷砂抛丸”工艺进行基面清理，使桥梁基面形成均匀粗糙的表面，大大提高防水层和混凝土基层的粘结强度。
1）施工准备
⑴桥面初步清理
桥面初步清理采用人工清扫+吹风机吹风的形式。
在人工对桥面上较大杂物进行清理，用车载吹风机进行吹风，为桥面提供一个干燥、清洁的工作面。
⑴喷砂机的调试
喷砂机现场进行试喷施工，在试喷过程中，检测骨料的外露程度和表面粗糙度，根据测试结果，反复调整参数，确定控制和选择粒径的大小和形状、调整和设定设备的行走速度及控制喷射流量等，三个关键参数。
2）施工工艺
根据调试后确定的三个参数，正式进行桥面的喷砂作业，并及时回收喷砂机喷头处溢出的砂，并在作业中需注意下列几点：
⑴随时检查料仓中砂是否充足；
⑵喷砂时在接缝处设置一定的搭接，以保证喷砂面达到100％覆盖；
⑴喷砂过程应连续作业，如因特殊原因造成喷砂停机，在下次重喷之前将机器倒退30cm左右，再重新开始喷砂，待机器行走过去后，应及时检查搭接区域喷砂质量，如有遗漏再进行补喷；。
