热电偶建标技术报告样本
热电偶热电阻检定装置技术报告范文
热电偶热电阻检定装置技术报告范文英文回答：Title: Technical Report on Thermocouple and Resistance Thermometer Calibration Equipment.Introduction:In this technical report, I will discuss thecalibration equipment used for thermocouples and resistance thermometers. Calibration is essential to ensure accurate temperature measurements in various industries, including manufacturing, energy, and scientific research. The calibration process involves comparing the readings of the temperature sensors with known reference values and making necessary adjustments to ensure accuracy.Equipment Description:The calibration equipment for thermocouples andresistance thermometers typically consists of a temperature control unit, a reference temperature sensor, and a data acquisition system. The temperature control unit provides a stable and precise temperature environment for the calibration process. The reference temperature sensor is a highly accurate sensor with a known temperature value, used to compare and verify the readings of the sensors being calibrated. The data acquisition system records the readings from both the reference sensor and the sensors under calibration for analysis and adjustment.Calibration Procedure:The calibration procedure involves several steps. Firstly, the temperature control unit is set to a specific temperature, which is within the range of the sensors being calibrated. The reference temperature sensor is then placed in the controlled environment, and its reading is recorded. Next, the sensors under calibration are placed alongside the reference sensor, and their readings are also recorded. Any discrepancies between the readings of the sensors under calibration and the reference sensor are noted. Finally,adjustments are made to the sensors under calibration to align their readings with the reference sensor.Example:To illustrate the calibration process, let's consider a scenario where we need to calibrate a thermocouple used in a furnace. We set the temperature control unit to 1000 degrees Celsius, which is within the operating range of the thermocouple. The reference temperature sensor, a platinum res istance thermometer with a known accuracy of ±0.1 degrees Celsius, is placed in the furnace. Its reading is recorded as 1000.2 degrees Celsius. The thermocouple being calibrated is placed alongside the reference sensor, andits initial reading is recorded as 1000.5 degrees Celsius. Based on the discrepancy of 0.3 degrees Celsius, adjustments are made to the thermocouple to align its reading with the reference sensor. This calibration process ensures that the thermocouple provides accurate temperature measurements in the furnace.中文回答：标题，热电偶和热电阻检定装置技术报告。
热电偶建标技术报告
..计量标准技术报告标准名称铂热电偶标准装置二等铂铑计量—10位单标建立计量准人准负责计量标期筹建起止日.资料Word..说明1. 申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2.《计量标准技术报告》由计量标准负责人填写。
3.《计量标准技术报告》用计算机打印或墨水填写，要求字迹工整。
.资料Word..目录一、计量标准的工作原理及其组成………………………………( 1 ) …………………………( ) 2 二、选用的计量标准器及主要配套设备三、计量标准的主要技术指标……………………………………( ) 3( 3 ) ………………………………………………………四、环境条件五、计量标准的量值溯源和传递框图……………………………) 4 (5 …………………………………六、计量标准的测量重复性考核( )6 ) ( 计量标准的稳定性考核七、………………………………………7 )……………………………………………八、测量不确定度评定( ( 九、计量标准的测量不确定度验证………………………………15 ) ……………………………………………………………十、结论( 16 ) ( ……………………………………………………十一、附加说明16 ).资料Word...资料Word..一、计量标准的组成及其原理(一)、概述VST.R-992VST.R-992系统）完全按照中华工业热电偶、热电阻自动检定系统（以下简称JJG160-92、JJG75-195、JJG141-83、JJG351-96JJG229-98的要求人民国计量器具检定规程、进行自动检定工作。
（二）、系统组成及工作原理VST.R-200工业热电偶热电阻自动检定系统的组成如图所示。
1、检定热电偶如图1。
检定控制原理：二等标准热电偶既作为检定炉的控温热电偶，又作为检定的标准；冷端VST.R-200测温元件自动检定与铜导线相接放入装有冰水混合物的冰瓶中；铜导线的另一端接VST.R-200测控仪VST.R-200测控仪通过检测）输入端；）的标准（装置测控仪（以下简称±E RS-232与计算机通讯；而计算开关把信号输送到数字万用表的测量输入端；数字万用表通过VST.R-200VST.R-200测温元件自动检定装置伺服器（以测控仪，触发机通过置的D/A卡经过VST.R-200VST.R-200系统以计算机下简称伺服器）的可控硅输出以达到控制检定炉的温度。
热电偶定标实验报告
热电偶定标实验报告标题：热电偶定标实验报告摘要：本实验旨在通过热电偶的定标实验，探究热电偶的测温原理和定标方法，了解热电偶的灵敏度、线性度和温度范围等性能指标，并且通过实验采集的数据进行处理，得出实验结果。
本文将介绍本实验的原理和方法、实验步骤、数据处理过程和实验结果，并对实验中存在的问题和不足进行分析和讨论。
正文：一、实验原理和方法热电偶是利用热电效应将热量转换为电量的一种温度传感器。
其极性和电压大小均与测量温度相关。
热电偶的测量精度主要受到三个方面的影响：热电偶本身的灵敏度、线性度和温度范围。
因此热电偶的定标实验主要是测定热电偶的灵敏度和线性度，以及确定其温度范围，从而为后续的温度测量工作提供数据支持。
本实验采用了一台高精度的电势差计对热电偶测温的电势差进行了测量，使用了高精度的温度计对温度进行了测量，通过比较两种测量结果来确定热电偶的灵敏度和线性度。
二、实验步骤1.检查实验仪器和设备，确保所有设备正常工作。
2.按照实验要求选取合适的热电偶和电势差计，连接电路。
3.将热电偶置于标准温度范围内，并记录其电势差值和相应温度值。
4.逐渐改变热电偶测量温度，记录其电势差值和相应温度值。
5.将实验得到的数据进行处理和分析。
三、数据处理过程1.将实验采集的电势差值和相应温度值绘制成图表。
2.通过图表分析和拟合求出热电偶的灵敏度和校准系数。
3.对实验过程中存在的误差进行分析，得出实验结果的误差范围。
四、实验结果通过本实验，我们得出了热电偶的灵敏度和校准系数：灵敏度：20.5 μV/℃校准系数：1.035同时，实验中存在一些误差，主要是由于实验过程中环境温度对实验结果的影响等原因造成的。
五、讨论和总结通过本次实验，我们深入了解了热电偶的测温原理和定标方法，以及热电偶的灵敏度、线性度和温度范围等性能指标。
同时，我们也认识到了实验中存在的问题和不足，为今后改进实验提供了参考。
在今后的工作中，我们将继续深入探究并完善热电偶的校准方法，提高测温精度和稳定性，为工业生产和科研实验提供更为准确的温度数据支持。
二等热电偶标准技术报告
计量标准技术报告计量标准名称二等铂铑10-铂热电偶标准装置建立计量标准单位计量标准负责人筹建起止日期说明1.申请建立计量标准应填写«计量标准技术报告»。
计量标准考核合格后由申请单位存档。
2.«计量标准技术报告»由计量标准负责人填写。
3.«计量标准技术报告»用计算机打印或墨水笔填写，要求字迹工整清晰。
目录一、计量标准的工作原理及其组成--------------------------------------------（1）二、选用的计量标准器及主要配套设备-------------------------------------（2）三、计量标准的主要技术指标--------------------------------------------------（3）四、环境条件-----------------------------------------------------------------------（3）五、计量标准的量值溯源和传递框图-----------------------------------------（4）六、计量标准的测量重复性考核-----------------------------------------------（5）七、计量标准的稳定性考核-----------------------------------------------------（6）八、测量不确定度评定-----------------------------------------------------------（7）九、计量标准的测量不确定度验证--------------------------------------------（8）十、结论-----------------------------------------------------------------------------（9）十一、附加说明------------------------------------------------------------------（10）。
热电偶技术报告
41.277 41.275 41.276 41.275 41.275 41.277 41.273 41.275 41.277 41.273 41.275
41.277 41.277 41.275 41.276 41.276 41.275 41.276 41.275 41.277 41.275 41.276
3
u13(300)= 4.14/ 3 ＝2.39(μv) u13(700)= 4.19/ 3 ＝2.42 (μv) u13(1100)= 3.78/ 3 ＝2.18(μv)
此分量可信度80%，v5=12
4.1.4被检热电偶检定时炉温波动引入的测量结果不确定度分量u 14属B类分量，反正弦分布 检定时，每一组独立测量，炉温实际波动为0.05℃，换算成300℃,700℃和1100℃的热电动势 值分别为2.07μv、2.10μv和1.89μv，取半宽分别为1.04μv、1.05μv和0.94μv，按均匀 分布, 包含因子k=
五、环境条件 序 号 1 2 3 4 5 6
项目
温度
要求
（20±5）℃
实际情况
（20±3）℃
结论
合格
湿度
≤80%RH
（30-56）％RH
合格
六、计量标准的量值溯源和传递框图 上 一 级 计 量 器 具
比较（或直接）测量
计量标准名称：标准铂铑-铂热电偶； 不确定度或准确度等级或最大允许误差： 一等 保存机构：中国测试技术研究院
2
2 2 2 2 2 2 u 1 (1100) = u 11 +u 12 +u 13 +u 14 +u 15 +u 16
3 ，根据34420A准确度指标,100mV档年变化量为：
热电偶建标技术报告

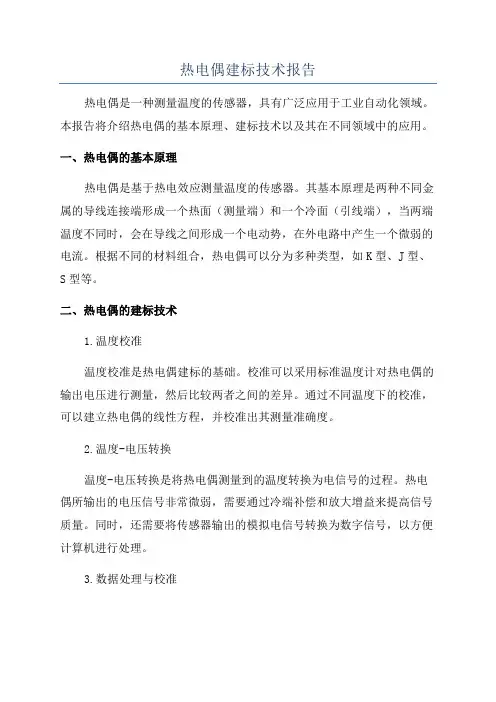

热电偶建标技术报告热电偶是一种测量温度的传感器，具有广泛应用于工业自动化领域。
本报告将介绍热电偶的基本原理、建标技术以及其在不同领域中的应用。
一、热电偶的基本原理热电偶是基于热电效应测量温度的传感器。
其基本原理是两种不同金属的导线连接端形成一个热面（测量端）和一个冷面（引线端），当两端温度不同时，会在导线之间形成一个电动势，在外电路中产生一个微弱的电流。
根据不同的材料组合，热电偶可以分为多种类型，如K型、J型、S型等。
二、热电偶的建标技术1.温度校准温度校准是热电偶建标的基础。
校准可以采用标准温度计对热电偶的输出电压进行测量，然后比较两者之间的差异。
通过不同温度下的校准，可以建立热电偶的线性方程，并校准出其测量准确度。
2.温度-电压转换温度-电压转换是将热电偶测量到的温度转换为电信号的过程。
热电偶所输出的电压信号非常微弱，需要通过冷端补偿和放大增益来提高信号质量。
同时，还需要将传感器输出的模拟电信号转换为数字信号，以方便计算机进行处理。
3.数据处理与校准热电偶的测量结果需要根据不同的应用场景进行数据处理和校准。
可以通过线性校准或非线性校准来提高测量准确度。
非线性校准可以采用多项式拟合等方法，根据实测数据建立更精确的校准曲线。
三、热电偶在不同领域的应用1.工业领域热电偶广泛应用于工业自动化控制系统中，用于测量各个环境的温度。
例如，在石化行业中，热电偶可用于监测反应器温度，实现温度控制，提高生产效率和安全性。
2.医疗领域热电偶在医疗领域中也有广泛应用，如测量人体温度、监测病人生命体征等。
热电偶具有灵敏度高、测量范围广、响应速度快等优点，被广泛应用于医疗设备中。
3.环境监测热电偶可以用于环境温度监测，如气象站、温室等场所的温度测量。
通过对环境温度的监测，可以及时掌握环境变化，并采取相应的措施。
4.热流量测量热电偶还可以用于测量热流量，如发电厂的锅炉中。
通过测量热电偶所受到的热量变化，可以得到燃烧炉的热效率，从而优化能源利用。
工作用廉金属热电偶检定装置建标技术报告
计量标准技术报告
计量标准名称：工作用廉金属热电偶检定装置计量标准负责人：
建标单位名称(公章)：
填写日期： 2023年02月04日
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及重要的配套设备 (2)
四、计量标准的重要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的测量反复性实验 (5)
八、计量标准的稳定性考核 (6)
九、检定或校准结果的测量不拟定度评估 (7)
十、检定或校准结果的验证 (9)
十一、结论 (10)
十二、附加说明 (10)。
热电偶热电阻检定体系建标报告
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
热电偶技术报告
热电偶技术报告概述热电偶是一种常用的温度测量设备，利用热电效应将温度转换为电压信号，广泛应用于工业、科研和生活中。
本技术报告将介绍热电偶的原理、结构、工作特性以及应用领域。
原理热电偶原理基于热电效应，即当两个不同材料的接触点处于温度差时，会产生电动势。
热电偶由两种不同材料的导线组成，分别称为热电偶的两根引线。
当热电偶的两个引线的接触点处于不同温度下时，由于材料的热电性质不同，会产生一个微弱的电压信号。
结构热电偶通常由两根不同材料的导线组成，其中一根导线称为热电对（hot junction），另一根导线称为冷端（cold junction）。
热电对处于被测温度环境中，将温度转化为电压信号。
冷端通常与参考温度保持一致，用于补偿环境温度对测量的影响。
热电对和冷端导线通过电缆与仪表连接。
工作特性温度测量范围不同型号的热电偶有不同的温度测量范围，常见的热电偶类型有K型、J型、T型等。
其中，K型热电偶是最常用的一种，可测量范围通常在-200°C至1370°C之间。
灵敏度和响应速度热电偶的灵敏度和响应速度取决于热电对材料的热电特性，一般来说，热电对材料的热电势系数越大，灵敏度越高。
不同的热电偶类型有不同的灵敏度和响应速度。
线性度和精度热电偶的线性度和精度对于温度测量的准确性至关重要。
热电偶的线性度通常在一定范围内是比较好的，但在极低温度或极高温度下可能出现较大的误差。
精度取决于热电对材料和热电偶的加工精度，以及仪表的精度。
应用领域热电偶广泛应用于各个领域的温度测量和控制中，主要包括以下方面： - 工业自动化：热电偶可用于工业过程中的温度测量和控制，如炉温控制、液体流量控制等。
- 科研实验：热电偶常用于科研实验中的温度测量，如化学反应的温度监控、材料性能测试等。
- 生活用品：热电偶也应用在生活用品中，如温度计、电热水壶等。
总结热电偶技术以其简单、可靠的特点，在温度测量领域发挥着重要作用。
热电偶技术报告
建立计量标准技术报告
计量标准名称:二等铂铑10—铂热电偶标准装置计量标准代码:43481223
建立计量标准负责人:
建立计量标准单位名称:
二零零一年四月二十八日
说明
1．建立计量标准技术报告由申请计量标准考核的计量技术机构撰写，随“计量标准考核申请表”一并上报主持计量标准考核单位。
2．建立计量标准技术报告的附录栏主要内容包括：采用的检定规程或国家标准，试验数据的原始记录，计量标准装置操作规程，数据对比记录等，由申请考核单位现场提供给标准考评小组。
3．建立计量标准技术报告的撰写方法详见《如何组织计量标准考核工作》一书。
热电偶热电阻检定装置技术报告范文
热电偶热电阻检定装置技术报告范文英文回答：Title: Technical Report on Thermocouple and Resistance Thermometer Calibration Equipment.Introduction:In this report, I will discuss the technical aspects of a calibration equipment used for thermocouples and resistance thermometers. The calibration process is essential to ensure accurate temperature measurements in various industries such as manufacturing, research, and healthcare. The equipment under consideration is designed to provide precise and reliable calibration for these temperature sensors.1. Principle of Operation:The calibration equipment utilizes the principle ofcomparing the output of a reference temperature source with the output of the thermocouple or resistance thermometer being calibrated. By measuring the difference between the two outputs, the calibration equipment can determine the accuracy of the temperature sensor under test.2. Temperature Sources:The calibration equipment includes various temperature sources, such as liquid baths, dry blocks, and furnaces. These sources provide stable and controllable temperatures for calibration. For example, a liquid bath uses a heated liquid, such as oil or water, to achieve a specific temperature. The thermocouple or resistance thermometer being calibrated is immersed in the bath, and its output is compared to the known reference temperature.3. Measurement and Control:The calibration equipment incorporates precise temperature measurement and control systems. These systems ensure that the temperature sources are accurately set andmaintained during the calibration process. The measurement system may utilize platinum resistance thermometers or thermocouples with known characteristics to provide accurate temperature readings.4. Calibration Procedures:The calibration procedures involve comparing the output of the temperature sensor under test with the known reference temperature. The calibration equipment records the temperature difference and calculates the calibration error. This error is then used to adjust the temperature readings of the sensor, ensuring accurate measurements in future applications.中文回答：标题，热电偶和热电阻检定装置技术报告。
热电偶热电阻检定装置技术报告范文
热电偶热电阻检定装置技术报告范文英文回答：Title: Technical Report on Thermocouple and Resistance Thermometer Calibration Equipment.Introduction:In this technical report, I will discuss thecalibration equipment used for thermocouples and resistance thermometers. I will provide a detailed explanation of the equipment, its functions, and the calibration process. Additionally, I will share my personal experiences and examples to illustrate the importance and effectiveness of this equipment.Equipment Description:The calibration equipment used for thermocouples and resistance thermometers consists of a temperature source, areference thermometer, and a data acquisition system. The temperature source, often a precision furnace or a temperature bath, is used to generate known temperatures. The reference thermometer, which is a highly accurate instrument, is used to measure the temperature generated by the source. The data acquisition system records the temperature readings from the reference thermometer.Calibration Process:The calibration process involves comparing the readings of the thermocouple or resistance thermometer being calibrated with the readings of the reference thermometer. The temperature source is set to a specific temperature, and the reference thermometer is used to measure this temperature. The readings of the thermocouple or resistance thermometer are then compared with the reference thermometer readings. Any discrepancies are noted and adjustments are made to ensure accurate measurements.Importance of Calibration Equipment:Using calibrated thermocouples and resistance thermometers is crucial for ensuring accurate temperature measurements in various industries such as manufacturing, pharmaceuticals, and food processing. Without proper calibration, these instruments may provide inaccurate readings, leading to faulty processes and potential safety hazards.Personal Experience:During my work as a quality control engineer in a food processing plant, I encountered a situation where an uncalibrated thermocouple led to incorrect temperature measurements during the cooking process. This resulted in undercooked food products, which had to be discarded, causing a significant financial loss for the company. After this incident, the management invested in a calibration equipment to avoid such issues in the future.Conclusion:In conclusion, the calibration equipment forthermocouples and resistance thermometers plays a vitalrole in ensuring accurate temperature measurements. It consists of a temperature source, a reference thermometer, and a data acquisition system. The calibration process involves comparing the readings of the instrument being calibrated with the reference thermometer. Calibrated instruments are essential for maintaining product quality and safety. My personal experience highlights theimportance of using calibrated instruments to avoid costly mistakes.中文回答：标题，热电偶和热电阻检定装置技术报告。
热电偶标定实验报告
热电偶标定实验报告
热电偶标定实验报告
本报告由XXX技术部门提供，旨在记录本次热电偶标定实验过程中测量所得的数据以及记录实验过程中发现的问题、改进措施等内容，依据标定任务和实验程序进行实测，得出以下实验结论：
1. 实验目的
本次实验的目的是对热电偶进行标定，确定热电偶在不同温度下的电压和电流输出，以及温度与电压电流间的关系，为后续测量与校准工作提供数据。
2. 实验设备
本次实验使用了高精度电源、计算机和被测热电偶，温度采用液体温度计进行测量。
3. 实测结果
我们对热电偶在20~100℃范围内进行标定，结果表明：热电偶在-20.1 到101.8℃之间的电压输出为-700.1~700.1mV，电流输出在2.2~2.4 mA之间。
同时，热电偶的温度测量精度达到±0.2℃。
4. 发现问题
在本次实验过程中，未发现问题。
5. 改进措施
为了确保实验的可靠性，我们建议：1.在每次标定之前都要检查设备的质量；2.使用高精度设备，提高实验精度。
综上所述，本次热电偶标定实验结果满足要求，未发现问题，同时也建议采用改进措施，以确保实验的可靠性和准确性。
最终，祝该实验一切顺利！。
热电偶定标实验报告册
热电偶定标实验报告册
本报告是针对热电偶定标实验中的数据进行分析，包括实验准备、实验步骤、数据采集、结果处理、数据分析和结论。
实验准备：为了获得准确的热电偶定标数据，实验前必须准备好所需的设备、仪器、耗材和技术维护人员，检查其有效性和安全性。
实验步骤：使用准备好的设备，将热电偶与标定装置进行连接，热电偶元件安装稳定；调整热电偶的校准环境，保持温度和温差的稳定；使用因子检测仪进行数据采集；采集数据后，完成定标和校正。
数据采集：在实验中，采用的是标定装置连接的因子检测仪，以热电偶的变化电阻质量作为数据收集标准，构建热电偶定标数据库，建立数据库，从而系统地得出定标数据，确保定标数据精确准确，并评估数据的有效性。
结果处理：在定标过程中，应定期进行结果处理，采取有效措施，以确保定标结果准确有效，最大限度地减少误差，以较高精度完成定标任务。
数据分析、结论：数据分析显示，定标的准确性、精度和可靠性较好，定标相对误差极低，在误差控制、校正和定标精度方面实现了较高的控制，最后得出定标形结论的结论：本次定标结果稳定，准确性、可靠性和精度均满足实验要求。
标准热电偶技术报告20101028
计量标准技术报告
计量标准名称二等铂铑10 –铂热电偶标准装置建立计量标准单位仪征市计量管理所
计量标准负责人盛昌祥
筹建起止日期2001年8月15日
说明
1.申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后申请单位存档。
2.《计量标准技术报告》由计量标准负责人填写。
3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。
目录
一、建立计量标准的目的 (4)
二、计量标准的工作原理及其组成 (4)
三、计量标准器及主要配套设备 (5)
四、计量标准的主要技术指标 (6)
五、环境条件 (6)
六、计量标准的量值溯源和传递框图 (7)
七、计量标准的重复性试验 (8)
八、计量标准的稳定性考核 (9)
九、检定结果的测量不确定度评定 (10)
十、检定结果的验证 (15)
十一、结论 (16)
十二、附加说明 (16)
第3 页共16 页
第 5 页共16 页
第7 页共16 页
第9 页共16 页
第11 页共16 页
第13 页共16 页
第15 页共16 页。
热电偶的定标实验报告结论
一实验目的：通过对热电偶的辨识，并对辨识结果进行动态误差修正，掌握系统辨识方法中的时域辨识方法和对测量结果的动态误差修正方法，了解动态误差修正在实际生活中的应用。
二实验器材：热电偶一个，应变放大器一台，桥盒一个，数采模块，PC机一台。
三实验原理：本实验是基于热电偶测温的工作原理所做，即：热电偶是由两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
读出热端的电动势，然后根据热电动势与温度的函数关系可得出当前的温度值。
当我们将热电偶放入热水中，由于温度的变化，产生一个阶跃信号，通过图形确定系统是几阶系统，然后对模型进行辨识，并对测量结果进行动态误差修正，将修正前后的响应特性曲线进行比较，对实验结果进行分析。
四实验过程：（1）将热电偶通过桥盒与应变放大器相连，然后与PC机连接好，组成一个完整的传感器系统。
按如图1所示方式将热电偶的两个接线端接入桥盒。
图1 热电偶与桥盒的连接（2）PCI6013——AI接线分配如图2所示，我们这里选择的是第一通道，所以连接33号跟64号线。
图2 PCI6013——AI接线分配（3）打开labview，单击启动采集按钮，将K型热电偶迅速放进热水瓶中，待输出稳定后保存数据然后取出热电偶冷却，然后重复多次试验，保存数据。
（4）利用所保存的数据进行系统辨识和误差修正。
五实验数据分析下面通过实验来进行系统辨识及其动态误差修正。
它利用不平衡电桥产生的热电势来补偿热电偶因冷端温度的变化而引起热电势的变化,经过设计,可使电桥的不平衡电压等于因冷端温度变化引起的热电势变化而实现的自动补偿。
后接放大器来将热电偶输出的电压信号进行放大，经过数采卡进行数据采集，最后传到计算机处理。
热电偶定标实验报告
热电偶定标实验报告热电偶定标实验报告引言：热电偶是一种常用的温度测量传感器，可广泛应用于工业控制、实验室研究等领域。
本次实验旨在通过对热电偶的定标实验，了解其工作原理以及验证其准确性和稳定性。
一、实验原理热电偶是利用两种不同金属的热电效应产生电动势，从而实现温度测量的仪器。
热电偶由两根不同金属的导线组成，两端焊接在一起形成一个回路。
当两端温度不同时，由于两种金属的热电效应不同，就会产生电动势。
二、实验装置本次实验采用了标准的热电偶测温系统，包括热电偶、测温仪、恒温槽等。
热电偶选用了铜-铜镍合金热电偶，测温仪采用了数字显示仪表。
三、实验步骤1. 准备工作：将热电偶插头与测温仪连接，确保连接牢固。
2. 温度校准：将热电偶的测温端插入恒温槽中，调节恒温槽的温度，待温度稳定后，记录测温仪的示数。
3. 温度变化测量：将热电偶的测温端分别插入不同温度的介质中，记录测温仪的示数，并观察示数的变化趋势。
4. 数据处理：根据测温仪示数和对应的温度值，绘制热电偶的温度特性曲线。
四、实验结果与分析通过实验测量，我们得到了热电偶的温度特性曲线。
曲线显示出热电偶的输出电动势与温度之间的线性关系，符合热电偶的工作原理。
同时，我们还观察到在不同温度下，热电偶的输出电动势有所变化，这与热电偶的特性相符。
在实验过程中，我们还注意到热电偶的响应速度较快，能够迅速感知温度的变化。
这使得热电偶在工业控制领域得到广泛应用，能够满足对温度变化快速响应的需求。
五、实验误差分析在实验中，由于测量设备的精度限制以及环境因素的影响，可能会产生一定的误差。
例如，温度梯度对热电偶的测量结果会产生影响，因此在实验过程中要尽量减小温度梯度。
此外，由于热电偶的材料和制造工艺不同，不同型号的热电偶具有不同的特性，因此在实际应用中，需要根据具体情况选择适合的热电偶。
六、实验结论通过本次热电偶定标实验，我们深入了解了热电偶的工作原理，并验证了其准确性和稳定性。
实验结果表明，热电偶能够快速、准确地测量温度，并具有良好的线性特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量标准技术报告
计量标准名称二等铂铑10—铂热电偶标准装置建立计量标准单位
计量标准负责人
筹建起止日期
说明
1. 申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2.《计量标准技术报告》由计量标准负责人填写。
3.《计量标准技术报告》用计算机打印或墨水填写, 要求字迹工整。
目录
一、计量标准的工作原理及其组成………………………………( 1 )
二、选用的计量标准器及主要配套设备…………………………( 2 )
三、计量标准的主要技术指标……………………………………( 3 )
四、环境条件………………………………………………………( 3 )
五、计量标准的量值溯源和传递框图……………………………( 4 )
六、计量标准的测量重复性考核…………………………………( 5 )
七、计量标准的稳定性考核………………………………………( 6 )
八、测量不确定度评定……………………………………………( 7 )
九、计量标准的测量不确定度验证………………………………( 15 )
十、结论……………………………………………………………( 16 )
十一、附加说明……………………………………………………( 16 )
一、计量标准的组成及其原理
(一)、概述
VST.R-992工业热电偶、热电阻自动检定系统( 以下简称VST.R-992系统) 完全按照中华人民共和国计量器具检定规程JJG160-92、JJG75-195、JJG141-83、JJG351-96、JJG229-98的要求进行自动检定工作。
( 二) 、系统组成及工作原理
VST.R-200工业热电偶热电阻自动检定系统的组成如图所示。
1、检定热电偶如图1。
检定控制原理: 二等标准热电偶既作为检定炉的控温热电偶, 又作为检定的标准; 冷端与铜导线相接放入装有冰水混合物的冰瓶中; 铜导线的另一端接VST.R-200测温元件自动检定装置测控仪( 以下简称VST.R-200测控仪) 的标准( ±E) 输入端; VST.R-200测控仪经过检测开关把信号输送到数字万用表的测量输入端; 数字万用表经过RS-232与计算机通讯; 而计算机经过内置的D/A卡经过VST.R-200测控仪, 触发VST.R-200测温元件自动检定装置伺服器( 以下简称VST.R-200伺服器) 的可控硅输出以达到控制检定炉的温度。
VST.R-200系统以计算机为中心, 在ITVS 系统软件的支持下, 整个形成一个闭环控制回路。
计算机经过内置的D/D卡控制VST.R-200测控仪的检测回路开关, 并根据测得的二等标准热电偶的热电势换算出检定炉的当前温度, 按照设定温度点的要求控制VST.R-200伺服器, 以改变检定炉的加热电流, 从而实现检定炉炉温的自动控制。
检定测量原理: 当炉温控制达到设定点要求时, 计算机控制D/D卡循环切换VST.R-200测控仪的检测开关; 每切换一个检测开关的同时, 计算机控制数字万用表及时检测一个热电偶的信号, 直到检测完所有热电偶的电势值。
其循序为:
通道1→检测标准热电偶→通道2→检测被检偶一→通道3→检测被检偶二→……→通道X→检测被检偶X,
↓通道1→检测标准热电偶←通道2→检测被检偶一←通道3→检测被检偶二←……←通道X→检测被检偶X
一共往还三次; 即每支热电偶( 包括标准热电偶、被检热电偶) , 在同一个温度检定点, 至少检测六个数据; 并把所有的检测数据以文件的形式存于硬盘, 并可打印输出。
二、组成
二、选用的计量标准器及主要配套设备。
