所以，在计算各项水量之前，应先确定机组 检修时下游尾水位，这个水位通常是按一台机 组检修，其余机组在额定负荷下运行时的尾水 位来考虑的。也有电站需考虑泄洪、通航等放 水情况下的下游尾水位。
2、需排除的积存水容积的计算
V压：可按压力水管的结构尺寸和布置情况及下 游水位进行计算； V蜗和V尾：初步估算排水量时，可参考 《 水电 站机电设计手册 》 （水力机械）中的经验公式或 曲线。技术设计时，应根据制造厂提供的蜗壳和 尾水管尺寸以及压力管道尺寸来计算积水容积。

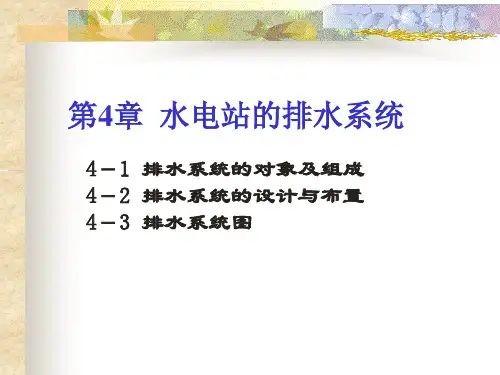

第4章 水电站的排水系统
4－1 排水系统的对象及组成 4－2 排水系统的设计与布置 4－3 排水系统图
本章重点、难点
重点
1、排水系统的对象及排水方式 2、排水量的确定 3、排水设备的选择 4、排水系统的布置 5、排水系统图
难点
1、排水量的确定
2、排水设备的选择
3、排水系统图
4 －1
排水系统的任务 和排水方式
廊道设计基本要求： 廊道顶部高程一般宜低于尾水管底板高程； 廊道宽×高= 1.2m × 2.0m ； 廊道两端应各设一个出入口，其中一个应设在 不致被廊道中水淹没的高程上，以确保进人廊道 的工作人员的安全。 对多泥沙河流上的电站，采用间接排水（经集 水井排水）时，由于廊道内的水流速度较慢，易 造成淤积，设计时应考虑由于不经常运转，所以其操作一般 不实行自动化。但当排除闸门漏水时，可按水位 进行自动操作，防止因疏忽忘记起动水泵而造成 事故。 C、淤泥的排除
对于多泥沙河流的水电站，常增设泥浆泵来排 除蜗壳、尾水管、排水廊道、集水井内的淤泥 （先用高压水冲洗，再起动泥浆泵排除），以缩 短清扫时间和减轻劳动强度。
卧式离心泵需校核水泵的吸水高度及安装高程，计算方法 与技术供水水泵相同。
水电站排水系统
排水量小，不集中且很难用计算方法确定；在厂房内分布广，位置低， 不能靠自流排至下游。因此，水电站都设有集中贮存漏水的集水井或 排水廊道，利用管、沟将它们收集起来，然后用设备排至下游。
2、检修排水
当检查、维修机组或厂房水工建筑物的水下部分时，必须将水轮机蜗 壳、尾水管和压力钢管内的积水排除。检修排水的特征是排水量大， 高程低，只能采用排水设备排除。为了加快机组检修，排水时间要短。
9-5 水电站常用的消防设施有哪些？消防供水主要用于哪 些部位的供水？ 9-6 结合图9-8简述水泵单元供水系统的原理。 9-7 水电站主要消防对象有哪些？发电机消防要注意什么 问题？ 9-8 渗漏、检修排水方式有哪两种？各采用什么型式水泵 ？ 9-9 渗漏排水和检修排水的特点各是什么？ 9-10结合图9-17简述水电站排水系统的原理。
9.3.1 排水系统的作用与组成
一. 排水系统的作用
排水系统的作用是排除生产废水、检修积水和生活污水，避免厂房内 部积水和潮湿,保证水电站设备的正常运行和检修。
二. 排水系统的组成 1、渗漏排水
①漏水 ②生产排水 ③厂房水工建筑物的渗水，低洼处积水和地面排水。 ④厂房下部生活用水的排水。 渗漏排水的特点
ቤተ መጻሕፍቲ ባይዱ
9.3.2 排水方式
一. 渗漏水排水方式 （1）集水井排水 （2）廊道排水 二. 检修排水方式 1、直接排水 2、廊道排水
复习思考题 9-1 水电站供水有哪三大类？其各有何作用？技术供水的 对象有哪些？ 9-2 供水设备对技术供水的基本要求是什么？机组轴承冷 却器进口对水压，水温、水质有何要求？供水设备对水的 硬度和PH值有何要求？ 9-3 技术供水水源有哪三种？上游取水位置有哪几种？钢 管取水口如何布置？ 9-4 技术供水方式有哪几种？各适用于哪些水头范围？设 备配置方式有哪几种？
水电站整个系统
发电系统设备简介一、水轮发电机组及辅助设备简介1、水轮机水轮机是将水能转换为机械能的水力机械，利用水能机带动发电机将旋转机械能变为电能的设备，称为水能发电机组。
按水流能量转换特征，可将水轮机分为：反击式和冲击式。
（1）反击式水轮机的转轮在工作过程中全部浸在水中，压力水流流经转轮叶片时，受叶片的作用而改变压力、流速的大小和方向，同时水流对转轮产生反作用力，形成旋转力矩使转轮转动。
反击式水轮机按水流流经转轮的方向不同，又分为混流式、轴流式、斜流式和贯流式四种类型。
①混流式水轮机。
水流流经转轮时是辐向流进而轴向流出。
其结构简单，运行可靠，效率较高，是现代应用最广泛的水轮机。
适用水头范围一般为20～450米，目前最高已达800米，最大机组容量已达100万KW。
②轴流式水轮机。
水流流经转轮时是轴向流进而又轴向流出。
按其叶片在运行时能否转动又分为定浆式和转浆式两种。
轴流定浆式水轮机的叶片固定在轮毂上，制造简单，但当水头和流量变化时，效率变化不大。
因此，它适用于负荷变化不大，水头变幅较小的水电站。
适用水头范围一般为3～50 米，最大机级容量已达13万KW。
轴流转浆式水轮机在运行时其叶片可以转动，能在水头和流量变化时保持较高效率工作。
目前适用水头已达88米，最大机组容量已达25万KW。
③斜流式水轮机。
水流进出转轮叶片都是斜向的，叶片转动轴线与与水轮机轴线成一夹角，高效率区较宽，因而适用于水头和流量变化较大的水电站。
适用水头在20～200米之间，最大机组容量达25万KW。
当做成水泵水轮机时，可用在抽水蓄能电站上。
④贯流式水轮机。
其转轮与轴流式相似，水流基本上沿轴向流过转轮，因而有良好的过流条件，提高了水轮机效率。
贯流式水轮机一般为卧式，可降低和简化厂房结构，土建工程量小，适用于25米以下的低水头水电站。
目前最大机组容量达5.5万KW。
（2）冲击式水轮机的特征是：有压水流从喷嘴射出后全部转换为动能冲击转轮旋转；在同一时间水流只冲击部分斗叶而不充满全部流道，转轮在大气压下工作。
水电站水系统课件
---------------------------------------------------------------最新资料推荐------------------------------------------------------水电站水系统课件水电站水系统技术供水系统一技术供水的作用及要求 1. 技术供水的作用一技术供水的作用及要求 1. 技术供水的作用水电站的供水包括：技术供水、消防供水和生活供水。
技术供水又称生产供水，其主要作用是对运行设备进行冷却，有时也用来进行润滑（如主轴密封润滑用水、水轮机橡胶瓦导轴承）及水压操作（如射流泵、高水头电站用的主阀）。
需要技术供水进行冷却的设备有以下几个方面：（1）发电机的冷却发电机空气冷却器。
发电机运行时将产生电磁损失及机械损失，这些损耗会转化为热量。
这些热量如不及时散发出去，不但会降低发电机的效率和出力，而且还会因局部过热破坏线圈绝缘，影响使用寿命，甚至引起事故。
因此，运转中的发电机必须加以冷却。
水轮发电机大多采用空气作为冷却介质，用流动的空气带走发电机产生的热量。
除小型发电机可采用开敞式或管道式通风外，大中型发电机普遍采用密闭式通风，即发电机周围被封闭着一定体积的空气，利用发电机转子上装设的风扇（有的不带风扇，利用轮辐的风扇作用），强迫空气通过转子线圈，再经定子的通风沟排出。
1 / 18吸收了热量的热空气再经设置在发电机定子外围的空气冷却器，将热量传给冷却器中的冷却水并带走，然后冷空气又重新进入发电机内循环工作。
空气冷却器的冷却效果对发电机的出力及效率有很大影响：当进风温度为 35时，发电机允许发出额定出力；当进风温度较低时，发电机的效率较高，允许出力可提高；当进风温度升高时发电机的效率显著下降，允许出力降低。
（2）发电机推力轴承及导轴承油的冷却油冷却器。
机组运行时轴承处产生的机械摩擦损失，以热能形式聚积在轴承中。
由于轴承是浸在透平油中的，油温高将影响轴承寿命及机组安全，并加速油的劣化。
水电站的排水系统
水电站的排水系统（一）生产用水的排水水电厂的生产用水主要是技术供水，主要包括：发电机空气冷却器的冷却水；发电机推力轴承和上、下导轴承油冷却器的冷却水；稀油润滑的水轮机导轴承冷却器的冷却水等。
它的特点是排水量较大，设备位置较高，一般都不设置排水泵，而靠自流的形式排至下游河道或尾水管内。
（二）渗漏排水（1）机械设备的漏水。
水轮机顶盖与大轴密封的漏水；压力钢管伸缩节、管道法兰、蜗壳、尾水管进入孔盖板等处漏水。
（2）下部设备的生产排水。
例如，冲洗滤水器的污水，气水分离器及储气罐的排水，水冷空气压缩机的冷却水，空气冷却器壁外的冷凝水和空调用水的排水等，当不能靠自流排至厂外时，归入渗漏排水系统。
（3）厂房水工建筑物的渗水，低洼处积水和地面排水。
（4）厂房下部生活用水的排水。
（三）检修排水当检查、维修机组或厂房水工建筑物的水下部分时，必须将水轮机蜗壳、尾水管和压力钢管内的积水排除。
检修排水的特征是排水量大，高程很低，只能采用排水设备排除。
为了加快机组检修，排水时间要短。
属临时性工作，通常采用手动控制。
4、1、2 排水方式（一）渗漏水排水方式（1）集水井排水：此种排水方式是将水电站厂房内的渗漏水经排水管、沟汇集到集水井中，用卧式离心泵、深井泵或潜水泵排到厂外。
（2）廊道排水：这种排水方式是把厂内各处的渗漏水通过管道汇集到专门的集水廊道内，再由排水设备排到厂外。
（二）检修排水方式（1）直接排水：此种排水方式是将各台机组的尾水管与水泵吸水管用管道和阀门连接起来。
机组检修时，由水泵直接将积水排除。
其排水设备亦多采用卧式离心泵。
（2）廊道排水：这种排水方式是把各台机组的尾水管经管道与集水廊道连接。
机组检修时，先将积水排入集水廊道，再由水泵排到厂外。
采用此种方式时，渗漏排水也多采用廊道排水，两者可共用一条集水廊道。
1第五章 水电站输水系统(2013.3)
五、
潮汐电站
潮汐：潮汐现象是地球表面之海水因受日、 月引力而产生的周期性升降运动。从这次 涨潮到下次涨潮(或落潮到落潮)之间相隔 的时间约为12小时25分钟，这段时间称 为潮汐运动的周期(或称潮期)。每一全潮 水位升降的幅度，称为潮差，其大小因时 因地而异。
我国海岸线从辽宁的鸭绿江口到广西的北伦河口， 总长度约为18000km。漫长的海岸线上，蕴藏着 丰富的潮汐能源。根据1978年的普查勘测结果， 我国沿海的潮汐资源，主要集中在华东沿海的山 东、江苏、浙江、福建、和上海市，其可开发的 装机总容量为25175MW，年发电量为618亿kw.h， 其中福建、浙江两省的潮汐资源最为丰富，可开 发的装机容量分别占全国的47.9%和40.8%。
抽水蓄能电站是以水体为储能介质，
起调节作用。主要解决电力系统的调 峰问题； 建筑物组成包括：上下两个水库，用 引水建筑物相连，蓄能电站厂房建在 下水库处， 采用双向机组；
抽水蓄能和放水发电两个过程： 抽水蓄能：系统负荷低时，利用系统多余 的电能带动泵站机组将下库的水抽到上库 (电动机+水泵)， 以水的势能形式贮存起来； 放水发电：系统负荷高时，将上库的水放 下来推动水轮发电机组(水轮机+发电机)发 电，以补充系统中电能的不足。
有压引水式电站
四、抽水蓄能电站
随着经济的发展以及人民生活水平的提高，电 力负荷和电网日益扩大，系统负荷的峰谷差越 来越大，21世纪，东北、华北、华东峰谷差将 达到1万MW，因此解决调峰填谷的任务愈来愈 迫切。 在电力系统中，核电站和火电站不能适应电力 系统负荷的急剧变化，且受到技术最小出力的 限制，调峰能力有限，而且火电机组调峰煤耗 多，运行维护费用高。而水电站启动与停机迅 速、运行灵活，适宜担任调峰、调频、事故备 用。
水电站排水系统
（3）盘形阀操作方式 当排水阀口径为Φ 400 mm 或大于Φ 400 mm 时， 应尽量采用液压、电动或机械传动等操作方式。 当全厂液压操作阀门数量较多时，可考虑单独设 立一台油压装置作为液压阀门的操作油源，以避免 干扰主机调速系统和影响调速系统油质。
三、 渗漏排水
1、渗漏水量的估计
混流式机组的水电站，厂内渗漏水量主要来源于 水轮机顶盖和大轴密封漏水，其中大轴密封又占 绝大部分，由制造厂提供。橡胶平板密封一般为 0. 5- 1L/ min ，端面密封一般为 5-7 L/ min 。 轴流式水轮机的顶盖排水，由厂家配置专门的顶 盖排水泵排除，厂内渗漏水量主要是厂房的渗漏 水，其中以混凝土蜗壳的渗漏水为主。 对于生产中排出的污水，如空气冷却器的冷凝水、 滤水器的冲洗污水排水等，因水量很小，估计时 可略去不计。
B、卧式离心泵控制： 检修排水泵由于不经常运转，所以其操作一般 不实行自动化。但当排除闸门漏水时，可按水位 进行自动操作，防止因疏忽忘记起动水泵而造成 事故。 C、淤泥的排除
对于多泥沙河流的水电站，常增设泥浆泵来排 除蜗壳、尾水管、排水廊道、集水井内的淤泥 （先用高压水冲洗，再起动泥浆泵排除），以缩 短清扫时间和减轻劳动强度。
不装底阀，而装置一套抽气泵，水泵起动前用抽气泵 把水泵吸水管的空气排出，使水淹没泵轮。
采用卧式离心泵作为检修排水泵，一般需要考虑设置 起动充水设施，原因如下：
虽因吸出高度限制，离心泵安装高程很低，一般都在 检修时的下游尾水位以下，检修开始第一次起动水泵 并不需要充水，但应考虑水泵在检修过程中随时都可 能起停；排完积水后，水泵需承担排除上、下游闸门 漏水的任务，往往是断续运行或交替运行，起停频繁， 此时只要水泵安装高程高于尾水管底板高程，起动时 就应该有充水设施。 过去不少电站装设底阀，由于长期浸泡于水中，容易 锈蚀损坏，常发生锈死，使用时打不开；或在开启使 用时被木块、石头等杂物卡住，而失去逆止作用，水 泵无法再次启动。
《排水系统》课件
随着科技的进步，排水系统将更加自 动化和智能化，实现远程监控、自动 调节和故障预警等功能。
污水处理技术将不断升级，提高处理 效率，降低能耗和成本，例如活性污 泥法、A2O工艺等。
新材料与新技术的应用
新型材料和技术的应用将提高排水系 统的耐久性和效率，例如高分子材料 、新型管道等。
政策法规与标准更新
政策支持与引导
政府将出台相关政策，鼓励和支持排水系统的技术创新和应用， 促进产业发展。
标准与规范的不断完善
随着实践经验的积累和技术的发展，排水系统的相关标准与规范将 不断完善，提高行业整体水平。
严格监管与执法
政府将加强排水系统的监管和执法力度，确保排水系统的正常运行 和达标排放。
可持续发展与环境保护
设施。
监测与控制系统
建立排水系统的监测与 控制系统，实现自动化 控制和数据采集，提高
管理效率。
04
排水系统运行与管理
运行方式与流程
污水收集
通过污水管道收集生活和工业污水。
污水处理
将收集的污水进行物理、化学和生物处理，去除其中的有害物质。
污泥处理
对处理过程中产生的污泥进行减量、稳定和无害化处理。
排放与回用
。
城市安全
排水系统在雨季可以起到排涝 作用，减轻城市内涝灾害，保
障城市安全。
经济发展
良好的排水系统可以促进城市 经济发展，提高居民生活质量
。
02
排水系统组成与结构
污水收集系统
污水收集系统概述
污水收集系统是排水系统的重 要组成部分，负责收集和处理
城市污水。
污水管网
污水管网是污水收集系统的核 心，负责将污水输送到污水处 理厂。
处理后的污水达到排放标准后排放，或进行回用。
水电站排水系统
?2、需排除的积存水容积的计算
?V压：可按压力水管的结构尺寸和布置情况及下 游水位进行计算；
?V蜗和V尾：初步估算排水量时，可参考 《 水电 站机电设计手册 》 （水力机械）中的经验公式或
曲线。技术设计时，应根据制造厂提供的蜗壳和 尾水管尺寸以及压力管道尺寸来计算积水容积。
?3、上、下游闸门漏水量计算
?压力钢管伸缩节、管道法兰、蜗壳、尾水管进入孔 盖板等处的漏水。
?B、厂房下部设备的生产排水 ?冲洗滤水器的污水 ?气水分离器及储气罐的排水 ?水冷空气压缩机的冷却水 ?空气冷却器壁外的冷凝水 ?空调用水的排水 ?当这些漏水不能靠自流排至厂外时，归入渗漏排水 系统。
?渗漏排水的特征：
?排水量小，不集中且很难用计算方法给予确定；在 厂内分布较广，位置低，不能靠自流排出。因此，水 电站都设有集水井或集水廊道集中储存渗漏水，然后 用设备排至下游。需要定时将其排出，属运行中日常 工作，通常采用自动控制。
?四、厂区排水
?依据多年来的水文资料和厂区积水面积，估算厂区 排水量，一般选至少两台大于估算值的排水泵同时工 作，排出厂区积水。
4－2 排水系统的设计
二、排水系统的设计
设计原则：技术上先进，经济上合理，运行上可靠。
?1、渗漏排水和检修排水通常应分开设置
?（1）可避免由于误操作或系统中某些缺陷所引起的水淹 厂房事故。
?先将机组前的主阀或进水口闸门关闭，打 开蜗壳及压力钢管的排水阀，使蜗壳和压 力钢管内高于下游尾水位的存水自流排至 下游，以减小排水设备的排水量。
?当压力钢管、蜗壳及尾水管中的水位等于 下游尾水位时，再关闭尾水闸门，利用检 修排水泵将积存余水排走。
?所以，在计算各项水量之前，应先确定机组 检修时下游尾水位，这个水位通常是 按一台机 组检修，其余机组在额定负荷下运行时的尾水 位来考虑的。也有电站需考虑泄洪、通航等放 水情况下的下游尾水位。
水电站整个系统
水电站整个系统（水电站新人请进）1、什么是水电站？水电站枢纽的组成。
水电站是将水能转变为电能的水力装置，它由各种水工建筑物，以及发电、变电、配电等机械、电气设备，组成为一个有机的综合体，互相配合，协同工作，这种水力装置，就是水电站枢纽或者水力枢纽，简称水电站。
它由挡水建筑物、泄水建筑物、进水建筑物、引水建筑物、平水建筑物及水电站厂房等水工建筑物共7个部分组成，机电设备则安装在各种建筑物上，主要是在厂房内及其附近。
（1）挡水建筑物。
是拦截水流、雍高水位、形成水库，以集中落差、调节流量的建筑物，例如坝和闸。
（2）泄水建筑物。
其作用主要是泄放水库容纳不了的来水，防止洪水漫过坝顶，确保水库安全运用，因而是水库中必不可少的建筑物，例如溢流坝、河岸溢洪道、坝下泄水管及隧洞、引水明渠溢水道等。
（3）进水建筑物。
使水轮机从河流或水库取得所需的流量，如进水口。
（4）引水建筑物。
引水建筑物是引水式或混合式水电站中，用来集中落差（对混合式水电站而言，则只是集中总会落差）和输送流量的工程设施，如明渠、隧洞等。
有时水轮机管道也被称为引水建筑物，但严格说来，由于它主要是输送流量的，所以与同时具有集中落差和输送流量双重作用的引水建筑物并不完全相同。
有些水电站具有较长的尾水隧洞及尾水渠道，这也属于引水建筑物。
（5）平水建筑物。
其作用是当负荷突然变化引起引水系统中流量和压力剧烈波动时，借以调整供水流量及压力，保证引水建筑物、水轮机管道的安全和水轮发电机组的稳定运行。
如引水式或混合式水电站的引水系统中设置的平水建筑物如压力池或高压池。
（6）厂区建筑物。
包括厂房、变电站和开关站。
厂房是水电站枢纽中最重要的建筑物之一，它不同于一般的工业厂房，而是是水力机械、电气设备等有机地结合在一起的特殊的水工建筑物；变电站是安装升压变压器的场所；而开关站则是安装各种高压配电装置的地方，故也称高压配电场。
（7）枢纽中的其它建筑物。
此类建筑物指对于将水能转变为电能这个生产过程没有直接作用的船闸或升船机、筏道、鱼道或鱼闸以及为灌溉或城市供水而设的取水设施等。
第二章排水系统74页
1.排水管道的布置和敷设 2.高层建筑排水系统系统 3.中水处理工艺
第二章 建筑Байду номын сангаас水系统
本章主要内容
1 建筑排水系统 2 排水常用管道、器材 3 排水管道的布置与敷设
4 高层建筑排水系统
5
中水及直饮水
2.1 排水系统
一、排水系统的分类
按
1、生活排水系统
污
水
性
2、工业废水排水系统
质
分
3、建筑内部雨水排水系统
二、污（废）水排水系统的组成
1、卫生器具 2、排水管道 3、清通设备 4、通气管 5、提升设备
潜水排污泵 无堵塞潜水排污泵
潜水泵
作用： 排除不能自流排至室外检
查井的地下建筑物污废水。
2.2 排水常用管道、管材
一、排水管件及管材
1、柔性抗震排水铸铁管 高耸构筑物和建筑高度超过100m的超高层建筑物内，排水立管应采用
2.1 排水系统
一、排水系统的分类
1. 生活排水系统 生活污水——粪便污水 生活废水——盥洗、沐浴、洗涤以及空调凝结水等 2. 生产排水系统 生产废水——未受污染、轻微污染、水温略高的水 生产污水——被生产过程污染的水。 3. 雨、雪水排水系统 排放建筑物屋面上的雨水和雪水。
2.1 排水系统
二、污（废）水排水系统的组成
LOGO
建筑设备工程
中国建筑工业出版社
第二章 建筑排水系统
教学目的
要求了解建筑排水系统的分类及组成，熟悉排水系 统常用管件、管材，掌握排水管道的布置与敷设规则， 掌握高层建筑排水系统及管材，知道中水系统的分类、 组成及其处理工艺。
教学重点
1.建筑内部排水常用管材、附件 2.排水管道在实际工程中布置和敷设的原则 3.高层建筑排水系统排水方式以及常用排水管材
电站排水系统构成、日常维护、检修项目及标准、深井泵结构、工作原理介绍
1. 支臂无裂纹。
轴承
3
2. 轴套无松动。
支架
3. 支臂与上、下扬水管接触面平整无毛刺,装配时涂平面密封胶。
检修项目及检修质量标准
水垫塘内。
一、水电站排水系统构成
4 水垫塘渗漏排水系统：3台潜水深井泵 ◆ 水垫塘渗漏水； ◆ 山体渗漏水； ◆ 地下水。
5 水垫塘检修排水系统： ◆
二、深井泵工作原理
深井泵的工作原理
从电动机传来的动力，通过传动轴驱动水泵 叶轮旋转，因叶轮在水下，叶轮内的水被甩出后 在其进口处形成真空，吸入井水，叶轮的旋转使 水的压力和速度同时增加，然后通过导流壳流入 下级叶轮入口，这样逐次流过所有的叶轮和导流 壳，水获得的能量越来越多，水流的压力也就逐 级增加，再经扬水管引到地面。
一、水电站排水系统构成
2 厂房渗漏排水系统
◆厂•房。渗漏排水包括地下主副厂房洞室群渗漏水、母线及
主变洞群室渗漏水、尾水调压洞室群渗漏水、水轮机顶盖 渗漏水、主轴密封润滑水、水冷空压机的冷却排水、发电 机消防排水及各种辅助设备、阀门漏水等 ◆厂房渗漏排水出口管高程按20年一遇洪水水位确定，渗 漏排水管出口中心高程设置在1655.50 m高程。 ◆渗漏排水管路设置了两条独立的排水管路。一条排至1# 尾水调压室，另一条排至2#尾水调压室。两条渗漏排水管 仅在渗漏泵房用一根总管和一个分隔阀门相连。正常工作 时分隔阀门关闭，使两条排水管路相互独立，避免水泵并 联运行。仅在1#或2#尾水调压室检修或水泵检修时才可 能开启该阀门。
电站排水系统构成，日常维护、检修项 目及标准；深井泵结构、工作原理
排水系统讲义
排水系统培训讲义一、概述排水系统是水电厂辅助设备中最基本的系统之一。
在水电厂，排水系统是比较容易发生事故的部位，若排水系统不可靠，就会引起水淹厂房的重大事故，严重威胁水电厂的安全和运行。
我厂排水系统可分为检修排水、渗漏排水、厂区排水和廊道排水系统。
二、基本参数1、排水系统设备主要技术规范1.2、排水系统设备定值三、主要结构及工作原理1、水电厂排水系统的作用是：防止厂房内部积水和潮湿，保证机组过水部件和厂房水下部分的检修。
水电厂的排水包括：生产用水的排水、检修排水、渗漏排水和厂区排水。
(1)生产用水的排水。
水电厂的生产用水，主要是技术供水，它的特点是排水量大，设备位置较高，一般都不设置排水泵，而靠自流的形式排至下游河道或尾水管内。
(2)检修排水。
当检修机组或厂房水下部分的引水建筑物时，必须将水轮机蜗壳、尾水管、引水管道内的积水排除。
检修排水的特点是：排水量大，位置较低，只能采用水泵排水。
这种排水的方式有直接排水和廊道排水。
直接排水是指检修排水泵通过管道和阀门与各台机组的尾水管相连，机组检修时，水泵直接从尾水管抽水排出。
廊道排水是指厂房水下部分设有相当容积的排水廊道，机组检修时，尾水管向排水廊道排水，再由检修排水泵从排水廊道或集水井抽水排出。
检修排水应当可靠，必须防止因排水系统的某些缺陷引起尾水的倒灌，造成水淹厂房的事故。
(3)渗漏排水。
机械设备的漏水、水轮机顶盖与大轴密封的漏水、下部设备的生产排水、厂房下部生活用水的排水、厂房水工建筑物的排水、厂房下部消防用水的排水一般采用渗漏排水。
它的特点是来水零星且量小，位置较低，一般都采用集水井收集，再用水泵排水。
水轮机顶盖排水，一般采用自流形式排至渗漏集水井，但也有装设排水泵作为顶盖水位超高时的紧急排水，以防水淹顶盖。
2、检修排水系统、渗漏排水系统为长轴深井水泵，由三大部分组成即工作部分（包括进水管和底阀）、扬水管部分、井上部分。
（1）工作部件主要由导流壳、叶轮、锥形套、轴承衬套（壳轴承和导轴承）、叶轮轴承组成。
渡口坝水电站水系统课件
冷却水中断的处理
(1)检查冷却水总水压是否正常，水管路是否大量跑水。 (2)检查正、反冲阀门是否因误动全开。 (3)检查减压阀门是否失灵，安全阀是否误动。 (4)检查水管路是否堵塞，应吹扫和切换为反冲洗运行。 (5)若是橡胶水导轴承断水，应检查备用水源是否投入， 如朱投入，应尽快手动投入。 • (6)若示流器不良，应将断水保护停用，派人定点监视水 流情况，并尽快修复示流器。 • • • • •
渡口坝水电站水系统
技术供水及厂内排水系统
水电站重要的辅助设备－水系统
• 目录 • 简介 • 分类及作用 • 技术供水系统 • 消防供水系统 • 渗漏排水系统
一、技术供水简介：水电站的供水系统主要包括技术供水、 消防供水及生活供水。 • 分类及作用： • 1 技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要
排水泵的型式
•
•
•
•
•
水电厂的排水泵一般都采用离心泵和深井泵，高水头水电厂有采用射流泵排 水的，还有一些新电厂采用潜水泵排水。 离心泵是利用原动机带动水泵转轴旋转，使水泵的叶轮旋转而产生离心力 将水抽走，要使离心泵能正常工作，必须将水泵叶轮全部浸没在水中，因此 离心泵一般都装有底阀，未装底阀的离心泵的安装高程要低于被抽走的水面 高程。装有底阀的离心泵启动前都要充水，有的用引水给离心泵充水，有的 采用真空泵充水。离心泵若用异步电动机带动，其启动电流一般是额定电流 的4—7倍，为防止电动机过载，应使水泵功率在最小时启动。而离心泵的流 量与功率成正比，所以较大流量的离心泵一般启动前将出口阀门关闭，以减 少启动功率，待转速正常后再开启出口阀。 立式深井泵由工作部分、抽水管路和传动机构三部分组成，特点是叶轮装 在动水位以下，起动前不需灌引水，提水深度不受允许的真空度的限制。由 于其安装位置较高，有防潮、防淹的优点，尽管它结构复杂、维修麻烦、价 格较贵，但许多水电厂仍愿意使用。 当水电厂水头在80．160m时，有采用射流泵供排水的。射流泵的原理是 利用高压液体或气体与低压液体进行能量交换工作。它的特点是：结构简单、 设备及运行费用低、不怕受潮和水淹、工作可靠、在厂用电消失时仍能照常 工作。 潜水泵由于运行操作简单，受工作环境影响较小，所以新电厂有采用潜水 泵排水的趋势。
水电站整个系统
发电系统设备简介一、水轮发电机组及辅助设备简介1、水轮机水轮机是将水能转换为机械能的水力机械，利用水能机带动发电机将旋转机械能变为电能的设备，称为水能发电机组。
按水流能量转换特征，可将水轮机分为：反击式和冲击式。
（1）反击式水轮机的转轮在工作过程中全部浸在水中，压力水流流经转轮叶片时，受叶片的作用而改变压力、流速的大小和方向，同时水流对转轮产生反作用力，形成旋转力矩使转轮转动。
反击式水轮机按水流流经转轮的方向不同，又分为混流式、轴流式、斜流式和贯流式四种类型。
①混流式水轮机。
水流流经转轮时是辐向流进而轴向流出。
其结构简单，运行可靠，效率较高，是现代应用最广泛的水轮机。
适用水头范围一般为20～450米，目前最高已达800米，最大机组容量已达100万KW。
②轴流式水轮机。
水流流经转轮时是轴向流进而又轴向流出。
按其叶片在运行时能否转动又分为定浆式和转浆式两种。
轴流定浆式水轮机的叶片固定在轮毂上，制造简单，但当水头和流量变化时，效率变化不大。
因此，它适用于负荷变化不大，水头变幅较小的水电站。
适用水头范围一般为3～50 米，最大机级容量已达13万KW。
轴流转浆式水轮机在运行时其叶片可以转动，能在水头和流量变化时保持较高效率工作。
目前适用水头已达88米，最大机组容量已达25万KW。
③斜流式水轮机。
水流进出转轮叶片都是斜向的，叶片转动轴线与与水轮机轴线成一夹角，高效率区较宽，因而适用于水头和流量变化较大的水电站。
适用水头在20～200米之间，最大机组容量达25万KW。
当做成水泵水轮机时，可用在抽水蓄能电站上。
④贯流式水轮机。
其转轮与轴流式相似，水流基本上沿轴向流过转轮，因而有良好的过流条件，提高了水轮机效率。
贯流式水轮机一般为卧式，可降低和简化厂房结构，土建工程量小，适用于25米以下的低水头水电站。
目前最大机组容量达5.5万KW。
（2）冲击式水轮机的特征是：有压水流从喷嘴射出后全部转换为动能冲击转轮旋转；在同一时间水流只冲击部分斗叶而不充满全部流道，转轮在大气压下工作。
水电站三大系统图
油气水系统（电气）油气水系统是我站的主要辅助系统，是电站不可缺少的部分，在机组运行中起十分重要的作用，电气控制部分是决定动力设备自动运行与否的主要因素之一，其电气原理图是描述电气控制的主要手段，读懂控制原理图才能掌握动力设备的启停控制。
为读懂原理图，以本站轴承油泵控制原理图中所用到的控制符号为例，对本电站油气水系统电气控制原理图图例作简要介绍。
轴承油泵控制原理图图中：A1（A2）、B1（B2）、C1（C2）为三相交流电源，1Q（2Q）为接触器，1RJ（2RJ）为热继电器，1D（2D）电动机，1ZKK（2ZKK）为手动/自动切换开关，K45（K47）为设备启动继电器，选用常开触点，K46（K48）为设备停止继电器，选用常闭触点。
选用常开触点时设备带电触点闭合，选用常闭触点时设备带电触点断开。
其中1ZKK（2ZKK）作为手动与自动切换。
当1ZKK（2ZKK）选择手动位置时3、4导通，选择自动位置时1、2导通。
1RJ（2RJ）热继电器用于当主回路过流时动作，切断控制回路电源，1Q（2Q）失电，使设备停止运行，起保护作用。
K45（K47）、K46（K48）为LCU中PLC控制，PLC通过判断高位轴承油箱油位控制触点决定K45（K47）、K46（K48）是否带电。
一、油系统油系统在我站主要分为润滑油系统和调速油系统，本部分主要介绍润滑油系统。
下面以一台机为例简要介绍油泵控制原理。
润滑油系统分为轴承润滑系统和高顶油系统。
1、轴承油系统轴承油系统由两台螺杆泵做主动力源将润滑油箱中的润滑油打入高位轴承油箱，高位轴承油箱中的油再通过自身势能向机组各轴承供油，最终回到润滑油箱。
通过上述介绍可知只要保证高位轴承油箱有足够的油，就能保证机组安全运行。
所以轴承油泵运行只需控制高位轴承油箱油位即可。
本站高位轴承油箱油位控制点共设置四个，从上到下分别为：停泵（油位正常）、主用泵动（油位降低）、备用泵启动（油位过低）、事故停机信号（油位太低）。
水电站排水系统介绍培训课件
流量开关型号：FCS-G1/2A4P-VRX/24VDC
品牌：TURCK 技术参数：
测量量程 信号输出 电源 流量指示 设定方式 温度量程 耐压力 防护等级 初始化时间 响应时间
1…150 cm/s (水) 继电输出 24V±20% dc LED (6个) 电位器设定 -20…+80℃ 100bar IP67 8s 2s
系统图见《JD-123_锦东电厂厂外渗漏排水系统图》
二、内部模块及元件介绍
2.1 PLC模块介绍
Schneider 公司 Unity Quantum系列 图1：厂房排水系统PLC模块
二、内部模块及元件介绍
2.1.1 电源模块CPS （2块） 模块部件号 描述 输入电压 输入电流 输出到总线电压 输出最大电流 内部功耗
模块部件号
140-ACI-030-00
通道数
8通道差分输入
寻址要求
9个字输入
电流输入线性范围
4-20mA
绝对最大输入
25mA
输入阻抗
250Ω±0.03%
分辨率
12位
共模抑制
＞-72dB（60Hz）
故障检测
断线（4-20mA模式）
功耗
2Wห้องสมุดไป่ตู้
外部电源
此模块不需要
任何通道检测到断线
红色LED灯亮
二、内部模块及元件介绍
二、内部模块及元件介绍
图2：PT100 R-T曲线
图3：PT100 R-T关系表
2.1.7 扩展模块XBE （2块）
模块部件号 描述 寻址要求 功耗 最长距离 连接器
二、内部模块及元件介绍
140_XBE_100_00 背部扩展卡 无 2.5W 3米 37针D型
