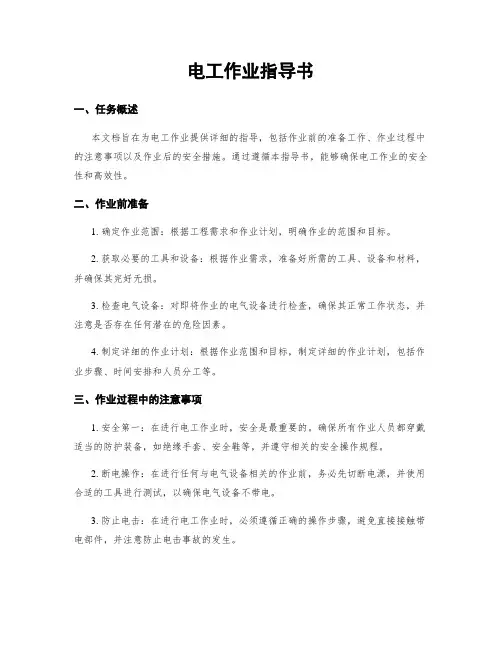

电工作业指导书一、任务概述本文档旨在为电工作业提供详细的指导，包括作业前的准备工作、作业过程中的注意事项以及作业后的安全措施。
通过遵循本指导书，能够确保电工作业的安全性和高效性。
二、作业前准备1. 确定作业范围：根据工程需求和作业计划，明确作业的范围和目标。
2. 获取必要的工具和设备：根据作业需求，准备好所需的工具、设备和材料，并确保其完好无损。
3. 检查电气设备：对即将作业的电气设备进行检查，确保其正常工作状态，并注意是否存在任何潜在的危险因素。
4. 制定详细的作业计划：根据作业范围和目标，制定详细的作业计划，包括作业步骤、时间安排和人员分工等。
三、作业过程中的注意事项1. 安全第一：在进行电工作业时，安全是最重要的。
确保所有作业人员都穿戴适当的防护装备，如绝缘手套、安全鞋等，并遵守相关的安全操作规程。
2. 断电操作：在进行任何与电气设备相关的作业前，务必先切断电源，并使用合适的工具进行测试，以确保电气设备不带电。
3. 防止电击：在进行电工作业时，必须遵循正确的操作步骤，避免直接接触带电部件，并注意防止电击事故的发生。
4. 防火防爆措施：根据作业环境的特点，采取相应的防火防爆措施，如使用防爆灯具、防火涂料等，确保作业过程中的安全性。
5. 遵循操作规程：在进行电工作业时，必须严格遵循相关的操作规程，如正确连接电线、正确使用绝缘工具等，以确保作业的质量和安全性。
6. 注意环境保护：在进行电工作业时，要注意保护环境，避免对周围环境造成污染，如正确处理废弃材料、避免使用有害物质等。
四、作业后的安全措施1. 清理工作场所：作业结束后，要及时清理工作场所，清除可能存在的危险物品和杂物，确保工作环境的整洁和安全。
2. 检查电气设备：作业结束后，对电气设备进行检查，确保其正常工作状态，并注意是否存在任何潜在的危险因素。
3. 记录作业情况：在作业结束后，要及时记录作业情况，包括作业过程中的问题和解决方案等，以便今后的参考和总结。

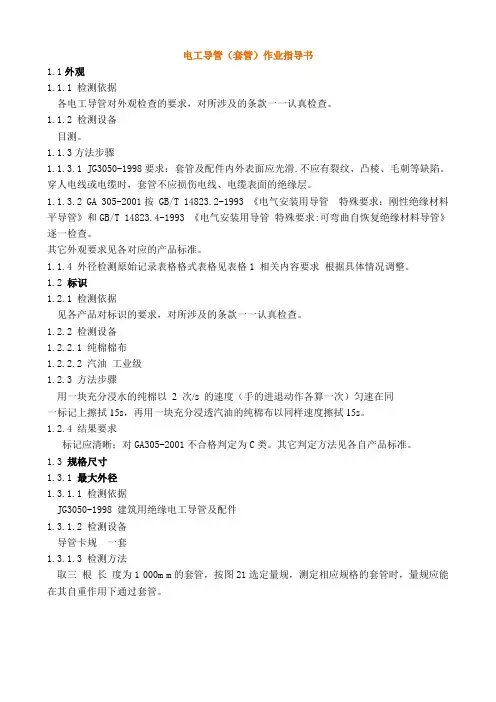

电工导管(套管)作业指导书..
电工导管（套管）作业指导书1.1外观1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。
1.1.2 检测设备目测。
1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。
穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。
1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。
其它外观要求见各对应的产品标准。
1.1.4 外径检测原始记录表格格式表格见表格1 相关内容要求根据具体情况调整。
1.2标识1.2.1 检测依据见各产品对标识的要求，对所涉及的条款一一认真检查。
1.2.2 检测设备1.2.2.1 纯棉棉布1.2.2.2 汽油工业级1.2.3 方法步骤用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。
1.2.4 结果要求标记应清晰；对GA305-2001不合格判定为C类。
其它判定方法见各自产品标准。
1.3 规格尺寸1.3.1 最大外径1.3.1.1 检测依据JG3050-1998 建筑用绝缘电工导管及配件1.3.1.2 检测设备导管卡规一套1.3.1.3 检测方法取三根长度为1 000m m的套管，按图21选定量规，测定相应规格的套管时，量规应能在其自重作用下通过套管。
图21 导管最大外径量规1.3.1.4 结果判定采用通过法判定导管最大外径。
1.3.2 最小外径1.3.2.1 检测依据a. JG 3050-1998 《建筑用绝缘电工导管及配件》b. GB/T 14823.1-1993 《电气安装用导管特殊要求:金属导管》c. GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》d. GB/T 14823.4-1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》e. GA 305-2001 《电气安装用阻燃PVC塑料平导管通用技术条件》1.3.2.2 检测设备a.硬质套管最小外径量规（见下图 22）图 22 硬质套管最小外径量规b. 半硬质套管及波纹套管最小外径量规 (见下图 23)图 23 半硬质套管及波纹套管最小外径量规b. 数显游标卡尺 0～150mm 0.01mm1.3.2.3测定方法取三根长度为1000㎜的套管。
电工作业指导书
电工作业指导书一、作业背景与目的电工作业是指在电力系统中进行电气设备的安装、维修、检修和调试等工作。
为了确保电工作业的安全和质量，制定一份详细的作业指导书是必要的。
本指导书旨在提供电工作业的操作流程、安全注意事项、作业规范等内容，以保证电工作业的顺利进行。
二、作业流程1. 准备工作在进行电工作业之前，需要进行以下准备工作：- 确定作业区域：根据作业需求确定作业区域，并确保作业区域的安全性。
- 检查工具和设备：检查所需的工具和设备是否完好，并确保其符合作业要求。
- 制定作业计划：根据作业内容制定详细的作业计划，包括作业流程、时间安排等。
2. 安全措施在进行电工作业时，必须严格遵守以下安全措施：- 佩戴个人防护装备：包括安全帽、防护眼镜、绝缘手套等个人防护装备。
- 施工现场标识：在作业区域周围设置明显的警示标识，确保他人不会误入作业区域。
- 遵守电气安全规范：严格按照电气安全规范进行作业，确保电气设备的安全运行。
- 建立安全警示机制：在作业过程中，建立安全警示机制，及时发现和排除安全隐患。
3. 作业步骤根据具体的电工作业内容，执行以下作业步骤：- 断电操作：在进行任何电工作业之前，必须先进行断电操作，确保作业区域的电气设备处于安全状态。
- 拆卸和安装：根据作业需要，拆卸或安装电气设备，确保操作规范、安全可靠。
- 连接和接线：根据电气设备的连接要求进行连接和接线，确保电气设备正常工作。
- 调试和测试：在完成安装和接线后，进行必要的调试和测试，确保电气设备的功能正常。
4. 作业验收完成电工作业后，进行作业验收，包括以下内容：- 安全检查：对作业区域进行安全检查，确保没有任何安全隐患。
- 功能测试：对电气设备进行功能测试，确保其正常工作。
- 记录和报告：记录作业的相关信息，包括作业时间、作业人员、作业结果等，并及时报告相关部门。
三、注意事项在进行电工作业时，需要注意以下事项：- 严格遵守作业规范：按照作业指导书的要求进行作业，不得擅自修改或省略任何步骤。
电工作业指导书

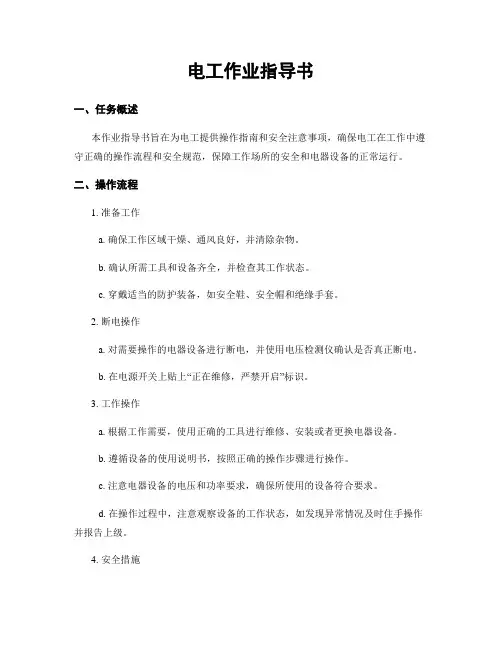

电工作业指导书一、任务概述本作业指导书旨在为电工提供操作指南和安全注意事项，确保电工在工作中遵守正确的操作流程和安全规范，保障工作场所的安全和电器设备的正常运行。
二、操作流程1. 准备工作a. 确保工作区域干燥、通风良好，并清除杂物。
b. 确认所需工具和设备齐全，并检查其工作状态。
c. 穿戴适当的防护装备，如安全鞋、安全帽和绝缘手套。
2. 断电操作a. 对需要操作的电器设备进行断电，并使用电压检测仪确认是否真正断电。
b. 在电源开关上贴上“正在维修，严禁开启”标识。
3. 工作操作a. 根据工作需要，使用正确的工具进行维修、安装或者更换电器设备。
b. 遵循设备的使用说明书，按照正确的操作步骤进行操作。
c. 注意电器设备的电压和功率要求，确保所使用的设备符合要求。
d. 在操作过程中，注意观察设备的工作状态，如发现异常情况及时住手操作并报告上级。
4. 安全措施a. 在工作过程中，禁止吸烟、饮食或者使用手机等分散注意力的行为。
b. 禁止擅自改变电器设备的电路连接或者调整设备的参数。
c. 禁止将电器设备暴露在潮湿或者易燃环境中。
d. 在操作高压设备时，必须使用绝缘工具和绝缘手套，并确保工作区域无漏电现象。
5. 完工操作a. 完成工作后，将设备恢复到正常状态，并进行必要的测试和检查。
b. 清理工作区域，将工具和设备归位，并妥善保管。
c. 撤除“正在维修，严禁开启”标识。
d. 向上级报告工作完成情况，并填写相关工作记录。
三、安全注意事项1. 严禁在未断电的情况下进行任何操作。
2. 在操作高压设备时，必须戴绝缘手套，并确保手套的完好。
3. 禁止将电器设备接触到水或者潮湿的环境中。
4. 在操作前，必须详细阅读设备的使用说明书，并按照要求进行操作。
5. 发现设备异常情况时，应即将住手操作，并向上级报告。
6. 禁止将电器设备暴露在易燃物品附近。
7. 在操作过程中，严禁吸烟、饮食或者使用手机等分散注意力的行为。
8. 禁止擅自改变电器设备的电路连接或者调整设备的参数。
电工作业指导书
电工作业指导书一、任务描述本作业指导书旨在提供电工作业的详细步骤和操作指南，以确保电工在工作过程中遵循安全规范，正确操作电气设备，并保障工作质量和效率。
二、作业前准备1. 工作场所准备：- 确保工作场所整洁、通风良好，并清除可能存在的障碍物。
- 确保工作区域有足够的照明，并检查照明设备是否正常工作。
- 确保工作区域没有易燃、易爆等危险物质。
2. 个人防护措施：- 穿戴符合安全标准的防护服装，包括绝缘手套、防护眼镜、安全鞋等。
- 穿戴合适的头盔，以保护头部安全。
- 穿戴防护面罩或口罩，以防止吸入有害气体或粉尘。
3. 工具和设备准备：- 确保所需的工具和设备完好无损，并符合安全要求。
- 检查工具和设备的接地是否正常，以确保安全操作。
三、作业步骤1. 断电操作：- 根据工作需求，确认需要断电的电路或设备。
- 在操作前，确保已通知相关人员，并获得断电的批准。
- 使用合适的工具将电路或设备与电源断开，以确保安全操作。
2. 设备检查：- 对需要进行维修或更换的电气设备进行全面检查。
- 检查设备的电缆、插头、开关等部件是否完好无损。
- 检查设备的绝缘性能，确保符合安全要求。
3. 作业操作：- 根据作业需求，按照正确的操作步骤进行电工作业。
- 确保操作过程中严格按照安全规范进行，避免操作失误或疏忽。
- 使用正确的工具和设备，避免使用损坏或不合适的工具。
4. 安全措施：- 在作业现场设置明显的警示标志，提醒他人注意作业区域。
- 遵循操作规程，确保不超负荷使用电气设备。
- 在作业过程中，严禁吸烟、饮食或进行其他不相关的活动。
5. 作业结束：- 在作业完成后，及时清理工作区域，确保不留下任何危险物品或工具。
- 检查作业过程中使用的工具和设备是否正常，如有损坏应及时更换或修复。
- 关闭电源并恢复供电，确保设备和电路正常运行。
四、安全注意事项1. 严格遵守电工作业的安全规范，确保自身和他人的安全。
2. 在进行电工作业前，务必断电并获得相关批准。
电工作业指导书
电工作业指导书一、任务概述本作业指导书旨在提供电工作业的详细步骤和操作要点，以确保电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
二、作业准备1. 工具和设备准备：- 绝缘手套、绝缘靴、绝缘垫等个人防护装备- 电工工具箱：螺丝刀、钳子、电钻、电动扳手等- 测量仪器：电压表、电流表、接地电阻测试仪等- 绝缘测试仪：用于检测电力设备的绝缘状况- 手电筒、安全带等其他必要工具和设备2. 材料准备：- 电线、电缆、插座、开关等电气材料- 绝缘胶带、绝缘管等绝缘材料- 接线端子、绝缘套管等连接材料- 电源、保险丝等电力供应材料3. 安全措施：- 确保工作区域通风良好，防止电气设备过热- 确保工作区域干燥，防止电气设备受潮- 断开电源，并使用绝缘测试仪确认设备已经失去电源供应- 在进行维修和调试工作前，确保设备已经完全停止运行三、作业步骤1. 安全检查：- 确保作业区域无明火和易燃物品- 检查电源线路是否正常，无短路和漏电现象- 检查电气设备的接地是否良好2. 作业前准备：- 确认所需材料和工具已经准备齐全- 穿戴个人防护装备，包括绝缘手套、绝缘靴等- 根据作业要求，制定详细的作业计划和步骤3. 作业操作：- 根据作业计划，按照正确的顺序进行操作- 使用正确的工具和设备进行电线的剥皮、接线等操作- 注意安全距离，避免触碰带电部分- 在操作过程中，注意观察设备的运行状态，及时发现异常情况并采取措施4. 作业完成：- 完成作业后，清理工作区域，归还工具和设备- 对作业过程中使用的工具和设备进行检查和维护- 将作业结果进行记录，包括设备的维修情况、测试数据等四、常见问题及解决方法1. 电气设备无法正常运行：- 检查电源线路是否接触良好- 检查保险丝是否熔断- 检查设备是否受潮或损坏2. 电气设备发生漏电：- 检查接地是否良好- 检查设备的绝缘状况- 检查电源线路是否有短路3. 电气设备发生过热：- 检查设备是否过载- 检查设备的散热情况- 检查电源线路是否正常五、安全注意事项1. 严格按照操作规程进行作业，不得擅自更改或省略任何步骤2. 在进行高压电气设备的操作时，必须由具备相关资质的电工进行3. 在作业过程中，严禁吸烟、使用明火或靠近易燃物品4. 在进行维修和调试工作前，必须确保设备已经断电，并使用绝缘测试仪确认设备已失去电源供应5. 在进行高空作业时，必须使用安全带，并确保安全带连接牢固6. 在作业过程中，严禁触碰带电部分，必要时使用绝缘工具进行操作六、作业质量控制1. 作业前，对电气设备进行全面检查，确保设备完好无损2. 作业过程中，严格按照操作规程进行操作，确保每个步骤的准确性和安全性3. 作业后，对设备进行全面测试，确保设备能够正常运行4. 作业结果记录，包括设备的维修情况、测试数据等，以备后续参考七、总结本作业指导书详细介绍了电工作业的步骤、操作要点和安全注意事项，通过严格遵守操作规程和安全要求，电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
接触网绝缘套管作业指导书
接触网绝缘套管作业指导书1适用范围适用于接触网绝缘护套检修作业。
2作业准备2.1人员：作业车作业8人，车梯作业12人。
2.2工、机具：钢卷尺、钢丝刷、抹布、裁纸刀、螺丝刀、钢丝钳、挂梯、安全用具、防护用具、照明用具、通讯工具等（根据具体项目需要携带相应工、机具）2.3材料：绝缘套管及“T”型接头（含专用胶）、绝缘胶带、各种标志、油漆、清洗剂等（根据具体项目需要携带相应材料）。
2.4资料：3作业程序3.1 绝缘套管状态不良，涂胶密封或更换绝缘套管。
3.1.1绝缘三通与绝缘套管配套使用，安装在承力索上的吊弦处。
绝缘套管与绝缘三通重叠安装不小于30mm，绝缘套管两端内侧和绝缘三通内侧均要涂抹胶水。
3.1.2在安装绝缘套管前，将绝缘套管内、外侧和线索擦拭干净，绝缘套管内不得有水和脏污物，不得在雨、雪天安装绝缘套管。
3.1.3绝缘套管安装范围内，线索不得有断股、散股现象，否则应先对线索进行补强或更换，再安装绝缘套管。
将绝缘套管套在线索上，首先将胶水涂抹在绝缘套管、绝缘三通扣槽内，随后将绝缘套管、三通扣紧即可。
作业中注意事项：一个人先连续的将绝缘护套套在线索上并在护套的雌口涂上专用的绝缘胶，后面的一个人用手将雌雄扣压扣上并清洁绝缘护套表面的灰尘和余胶。
下面的工作人员主要负责上面人员安全及连续不断的向上送护套（注意保证绝缘护套的清洁）3.1.4绝缘套管安装后锁扣边应向下。
3.2在检查绝缘护套内可能发生线索磨损、烧伤缺陷时，应对该处全部拆除、检查后重新安装。
4检修标准4.1绝缘套管安装技术要求：4.1.1跨越接触网的桥、渡槽和其他非封闭式的建筑物，以及隧道口、涵洞口和明洞口等处所应当安装。
4.1.2跨线建筑物下方的承力索、正馈线、供电线均需安装绝缘套管，且对应安装。
4.1.3安装范围为：接触网承力索（包括正馈线）在桥梁下加装贯通的绝缘套管，桥梁下两端出口承力索上的绝缘套管分别向外延长5米；隧道、明洞等出口处加装绝缘套管，长度应为出口的内外各5米。
电工作业指导书
电工作业指导书标题：电工作业指导书引言概述：电工作业指导书是电工作业过程中的重要参考资料，它包含了电工作业的基本规范、安全注意事项、操作步骤等内容，能够帮助电工进行安全高效的工作。
一、基本规范1.1 电工作业的基本原则：电工作业必须按照相关标准和规范进行，严格遵守安全操作规程，确保工作安全可靠。
1.2 电工作业的准备工作：在进行电工作业前，应对工作场所进行检查，确保设备完好无损，同时准备好必要的工具和材料。
1.3 电工作业的操作流程：根据具体工作内容，制定详细的操作流程和计划，确保每个步骤都得到正确执行。
二、安全注意事项2.1 电工作业的安全防护：在进行电工作业时，必须佩戴符合规定的安全防护用具，如绝缘手套、绝缘靴等，确保自身安全。
2.2 电工作业的安全距离：在进行电工作业时，必须保持安全距离，避免触碰高压设备或电源线，以免发生触电事故。
2.3 电工作业的事故处理：在电工作业中，如发生事故或异常情况，应立即停止工作并向相关部门报告，切勿擅自处理，以免造成更严重的后果。
三、操作步骤3.1 工作准备：在进行电工作业前，应对工作场所进行检查，确认安全可靠，准备好所需工具和材料。
3.2 操作流程：根据电工作业指导书中的操作流程，依次进行工作，确保每个步骤都得到正确执行。
3.3 检查验收：在完成电工作业后，应对工作结果进行检查验收，确保工作质量符合要求，并及时整理工作场所。
四、维护保养4.1 设备维护：定期对电工作业中使用的设备进行维护保养，确保设备运行正常，延长使用寿命。
4.2 安全检查：定期对工作场所进行安全检查，及时发现并排除安全隐患，保障电工作业的安全进行。
4.3 培训教育：定期对电工进行安全培训和教育，提高电工的安全意识和操作技能，降低事故发生的可能性。
五、总结反思5.1 工作总结：在完成电工作业后，应及时总结工作经验，发现问题并改进工作方法，提高工作效率和质量。
5.2 安全反思：对电工作业中发生的安全事故或问题进行反思，找出原因并加以改进，确保类似事故不再发生。
电工套管检测试验作业指导书
电工套管检测试验作业指导书注:该作业指导书所示表格可按实际请款进行修改完善。
1.1外观1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。
1.1.2 检测设备目测。
1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。
穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。
1.1.3.2 GA 305-2001按GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。
其它外观要求见各对应的产品标准。
1.1.4 外径检测原始记录表格格式表格见表格1 相关内容要求根据具体情况调整。
1.2标识1.2.1 检测依据见各产品对标识的要求，对所涉及的条款一一认真检查。
1.2.2 检测设备1.2.2.1 纯棉棉布1.2.2.2 汽油工业级1.2.3 方法步骤用一块充分浸水的纯棉以2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。
1.2.4 结果要求标记应清晰；对GA305-2001不合格判定为C类。
其它判定方法见各自产品标准。
1.3 规格尺寸1.3.1 最大外径1.3.1.1 检测依据JG3050-1998 建筑用绝缘电工导管及配件1.3.1.2 检测设备导管卡规一套1.3.1.3 检测方法取三根长度为1 000m m的套管，按图21选定量规，测定相应规格的套管时，量规应能在其自重作用下通过套管。
图21 导管最大外径量规1.3.1.4 结果判定采用通过法判定导管最大外径。
1.3.2 最小外径1.3.2.1 检测依据a. JG 3050-1998 《建筑用绝缘电工导管及配件》b. GB/T 14823.1-1993 《电气安装用导管特殊要求:金属导管》c. GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》d. GB/T 14823.4-1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》e. GA 305-2001 《电气安装用阻燃PVC塑料平导管通用技术条件》1.3.2.2 检测设备a.硬质套管最小外径量规（见下图 22）图 22 硬质套管最小外径量规b. 半硬质套管及波纹套管最小外径量规 (见下图 23)图 23 半硬质套管及波纹套管最小外径量规作业指导书页 数 第 4页 共 26 页 标题电工套管检测试验作业指导书修改号 第2016版 第0次修订 颁布日期2016年10 月 10 日b. 数显游标卡尺0～150mm 0.01mm1.3.2.3测定方法取三根长度为1000㎜的套管。
电工套管检测试验作业指导书
电工套管检测试验作业指导书注:该作业指导书所示表格可按实际请款进行修改完善。
序号检测项目检测参数范围对应主要仪器设备硬质套管半硬质套管、波纹套管1 外观-- -- 游标卡尺（分度值0.02mm）2 最大外径16-63mm 16-63mm 量规3 最小外径16-63mm 16-63mm 量规4 最小内径16-63mm 16-63mm 量规5 最小壁厚16-63mm -- 游标卡尺（分度值0.02mm）6 抗压性能9 ≤25% -- 电工套管压力试验机游标卡尺（分度值0.02mm）、钢块10 ≤10% ≤10%7 抗冲击性能16-63mm 16-63mm 电工套管冲击试验机、低温试验箱、电热鼓风干燥箱8 弯曲性能16-25mm 16-63mm 电工套管管弯曲试验机低温试验箱9 弯扁性能16-25mm 16-25mm 量规电热鼓风干燥箱10 跌落性能16-63mm 16-63mm 低温试验箱11 耐热性能≤2mm 量规自重通过球压仪电热鼓风干燥箱游标卡尺（分度值0.02mm）11 电气性能≥100MΩ≥100MΩ绝缘电阻测试仪12 阻燃性能（氧指数）≥32mm ≥32mm 电缆垂直燃烧试验仪保定市科源建材检测有限公司作业指导书页数第 1页共 26 页标题电工套管检测试验作业指导书修改号第2016版第0次修订颁布日期2016年10 月 10 日保定市科源建材检测有限公司文件编号BDKY/ZY 118-20161.1外观 1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。
1.1.2 检测设备 目测。
1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。
穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。
1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管 特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管 特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。
电工作业指导书
电工作业指导书一、任务背景和目的在电力系统中，电工作为重要的职业之一，负责电气设备的安装、维修和保养工作。
为了确保电工作业的安全和高效进行，制定本作业指导书，旨在提供详细的操作步骤和注意事项，使电工能够正确、规范地进行各项作业。
二、作业准备1. 工作人员：指派经过专业培训和持有相应证书的电工进行作业。
2. 工具和设备：确保所需工具和设备齐全、完好，并经过检查和测试合格。
3. 安全措施：提供必要的个人防护装备，如安全帽、绝缘手套、防护眼镜等，并确保作业环境符合安全标准。
4. 施工图纸：提供详细的施工图纸，包括电气线路图、设备布置图等。
三、作业步骤1. 施工前准备a. 根据施工图纸，确认作业区域和作业内容。
b. 检查电源是否已切断，并采取相应的断电措施。
c. 清理作业区域，确保没有杂物和障碍物。
d. 确定作业人员的职责和分工。
2. 安装电气设备a. 根据施工图纸和设备说明书，准确安装电气设备。
b. 注意设备的固定和接地，确保设备的稳定性和安全性。
c. 进行必要的接线和连接，确保电气设备的正常运行。
3. 维修电气设备a. 根据故障现象，进行故障排除和维修。
b. 使用合适的工具和设备，检修电气设备的各个部件。
c. 更换损坏的零部件，并进行必要的调试和测试。
4. 保养电气设备a. 定期进行设备的清洁和润滑，确保设备的正常运行。
b. 检查电气设备的绝缘性能，及时进行绝缘测试和处理。
c. 检查设备的接线和连接，确保无松动和腐蚀。
四、注意事项1. 安全第一：严格按照安全操作规程进行作业，确保人身安全和设备安全。
2. 严禁带电作业：在切断电源的情况下进行作业，避免触电事故的发生。
3. 防止火灾：作业期间禁止吸烟，确保作业区域通风良好，防止火花引发火灾。
4. 注意电气线路：避免损坏电气线路，确保线路的绝缘和连接良好。
5. 使用合适工具：根据作业需要选择合适的工具和设备，避免不当使用导致事故发生。
6. 作业记录：及时记录作业过程和结果，便于事后查阅和分析。
