三菱FX系列PLC与三菱变频器通讯应用实例

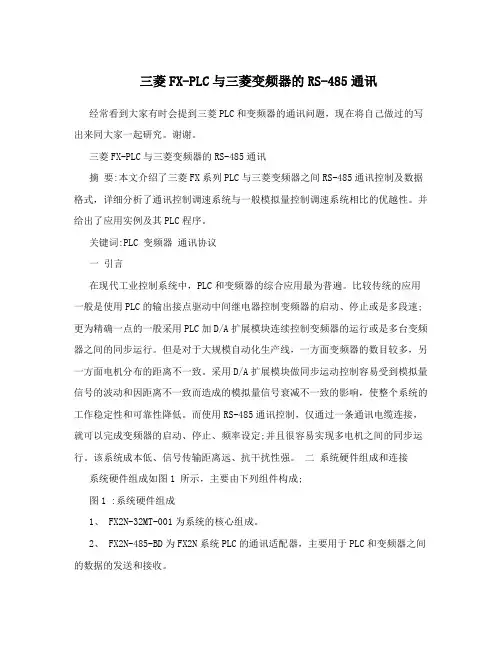

三菱FX-PLC与三菱变频器的RS-485通讯
三菱FX-PLC与三菱变频器的RS-485通讯经常看到大家有时会提到三菱PLC和变频器的通讯问题，现在将自己做过的写出来同大家一起研究。
谢谢。
三菱FX-PLC与三菱变频器的RS-485通讯摘要:本文介绍了三菱FX系列PLC与三菱变频器之间RS-485通讯控制及数据格式，详细分析了通讯控制调速系统与一般模拟量控制调速系统相比的优越性。
并给出了应用实例及其PLC程序。
关键词:PLC 变频器通讯协议一引言在现代工业控制系统中，PLC和变频器的综合应用最为普遍。
比较传统的应用一般是使用PLC的输出接点驱动中间继电器控制变频器的启动、停止或是多段速;更为精确一点的一般采用PLC加D/A扩展模块连续控制变频器的运行或是多台变频器之间的同步运行。
但是对于大规模自动化生产线，一方面变频器的数目较多，另一方面电机分布的距离不一致。
采用D/A扩展模块做同步运动控制容易受到模拟量信号的波动和因距离不一致而造成的模拟量信号衰减不一致的影响，使整个系统的工作稳定性和可靠性降低。
而使用RS-485通讯控制，仅通过一条通讯电缆连接，就可以完成变频器的启动、停止、频率设定;并且很容易实现多电机之间的同步运行。
该系统成本低、信号传输距离远、抗干扰性强。
二系统硬件组成和连接系统硬件组成如图1 所示，主要由下列组件构成;图1 :系统硬件组成1、 FX2N-32MT-001为系统的核心组成。
2、 FX2N-485-BD为FX2N系统PLC的通讯适配器，主要用于PLC和变频器之间的数据的发送和接收。
3、 SC09电缆用于PLC和计算机之间的数据传送。
4、通讯电缆采用五芯电缆自行制作。
下文介绍通讯电缆的制作方法和连接方式:变频器端的PU接口用于RS485通讯时的接口端子排定义如下图2所示:(从变频器下面看)图2:变频器接口端子排定义图3:PLC和变频器的通讯连接示意图用户自行按图3所示定义五芯电缆线的一端接FX2N-485BD，而另一端(如图2)用专用接口压接五芯电缆接变频器的PU口。
三菱PLC与变频器通讯
摘要：本文介绍了三菱FX系列PLC与三菱变频器之间RS-485通讯控制及数据格式，详细分析了通讯控制调速系统与一般模拟量控制调速系统相比的优越性。
并给出了应用实例及其PLC程序。
关键词：PLC 变频器通讯协议一引言在现代工业控制系统中，PLC和变频器的综合应用最为普遍。
比较传统的应用一般是使用PLC的输出接点驱动中间继电器控制变频器的启动、停止或是多段速；更为精确一点的一般采用PLC加D/A扩展模块连续控制变频器的运行或是多台变频器之间的同步运行。
但是对于大规模自动化生产线，一方面变频器的数目较多，另一方面电机分布的距离不一致。
采用D/A扩展模块做同步运动控制容易受到模拟量信号的波动和因距离不一致而造成的模拟量信号衰减不一致的影响，使整个系统的工作稳定性和可靠性降低。
而使用RS-485通讯控制，仅通过一条通讯电缆连接，就可以完成变频器的启动、停止、频率设定；并且很容易实现多电机之间的同步运行。
该系统成本低、信号传输距离远、抗干扰性强。
二系统硬件组成和连接系统硬件组成如图1 所示，主要由下列组件构成；图1 ：系统硬件组成1、FX2N-32MT-001为系统的核心组成。
2、FX2N-485-BD为FX2N系统PLC的通讯适配器，主要用于PLC和变频器之间的数据的发送和接收。
3、SC09电缆用于PLC和计算机之间的数据传送。
4、通讯电缆采用五芯电缆自行制作。
下文介绍通讯电缆的制作方法和连接方式：变频器端的PU接口用于RS485通讯时的接口端子排定义如下图2所示：（从变频器下面看）图2：变频器接口端子排定义图3：PLC和变频器的通讯连接示意图用户自行按图3所示定义五芯电缆线的一端接FX2N-485BD，而另一端(如图2)用专用接口压接五芯电缆接变频器的PU口。
（将FR-DU04面板取下即可）三PLC和变频器之间的485通讯协议和数据定义PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行设定或有一个错误的设定，数据将不能进行通讯。
三菱PLC与变频器通讯案例
Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
3．通讯程序采用ModbusRTU协议与变频器通讯的部分PLC程序如下：4.程序说明：1．当X1接通一次后，变频器进入正转状态。
三菱F系列PLC与变频器通讯应用实例RS
三菱F系列P L C与变频器通讯应用实例R S 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]①三菱PLC：FX2N + FX2N-485-BD②三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。
A500、F500、F700系列变频器PU端口：E500 、 S500 系列变频器 PU 端口：一．三菱变频器的设置PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。
注：每次参数初始化设定完以后，需要复位变频器。
如果改变与通讯相关的参数后，变频器没有复位，通讯将不能进行。
参数号名称设定值说明站号 0 设定变频器站号为0通讯速率 96 设定波特率为9600bps停止位长/数据位长 11 设定停止位2位，数据位7位奇偶校验有/无 2 设定为偶校验通讯再试次数 9999 即使发生通讯错误，变频器也不停止通讯校验时间间隔 9999 通讯校验终止等待时间设定 9999 用通讯数据设定CR，LF有/无选择 0 选择无CR，LF对于122号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（）。
对于79号参数要设成1，即PU操作模式。
注：以上的参数设置适用于A500、E500、F500、F700系列变频器。
当在F500、F700系列变频器上要设定上述通讯参数，首先要将设成0。

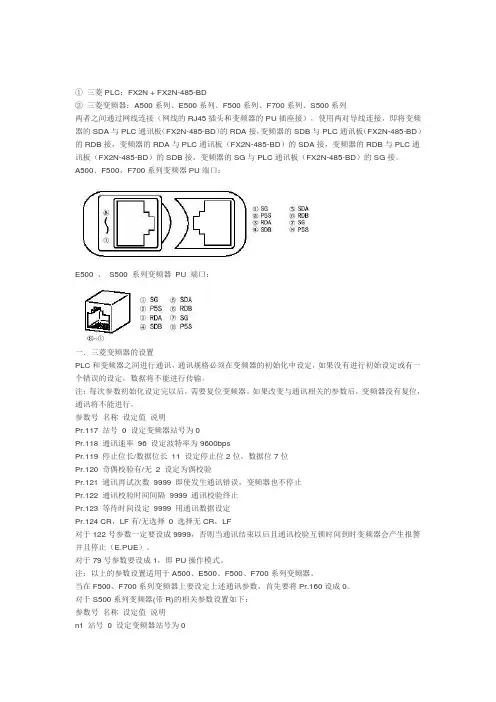

三菱FX系列PLC与变频器通讯应用实例RS
①三菱PLC：FX2N + FX2N-485-BD②三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。
A500、F500、F700系列变频器PU端口：E500 、S500 系列变频器PU 端口：一．三菱变频器的设置PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。
注：每次参数初始化设定完以后，需要复位变频器。
如果改变与通讯相关的参数后，变频器没有复位，通讯将不能进行。
参数号名称设定值说明Pr.117 站号0 设定变频器站号为0Pr.118 通讯速率96 设定波特率为9600bpsPr.119 停止位长/数据位长11 设定停止位2位，数据位7位Pr.120 奇偶校验有/无2 设定为偶校验Pr.121 通讯再试次数9999 即使发生通讯错误，变频器也不停止Pr.122 通讯校验时间间隔9999 通讯校验终止Pr.123 等待时间设定9999 用通讯数据设定Pr.124 CR，LF有/无选择0 选择无CR，LF对于122号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（E.PUE）。
对于79号参数要设成1，即PU操作模式。
注：以上的参数设置适用于A500、E500、F500、F700系列变频器。
当在F500、F700系列变频器上要设定上述通讯参数，首先要将Pr.160设成0。

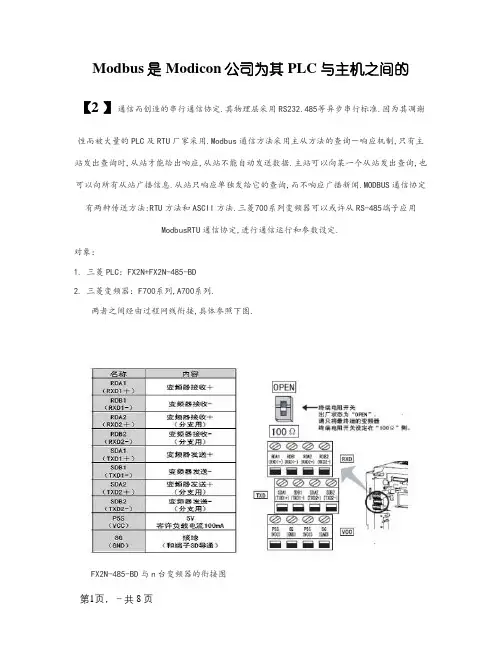

三菱PLC与变频器通讯案例
Modbus是Modicon公司为其PLC与主机之间的【2 】通信而创造的串行通信协定.其物理层采用RS232.485等异步串行标准.因为其凋谢性而被大量的PLC及RTU厂家采用.Modbus通信方法采用主从方法的查询－响应机制,只有主站发出查询时,从站才能给出响应,从站不能自动发送数据.主站可以向某一个从站发出查询,也可以向所有从站广播信息.从站只响应单独发给它的查询,而不响应广播新闻.MODBUS通信协定有两种传送方法:RTU方法和ASCII方法.三菱700系列变频器可以或许从RS-485端子应用ModbusRTU通信协定,进行通信运行和参数设定.对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列,A700系列.两者之间经由过程网线衔接,具体参照下图.FX2N-485-BD与n台变频器的衔接图1．三菱变频器的设置PLC与变频器之间进行通信时,通信规格必须在变频器中进行设定,每次参数初始化设定后,需复位变频器或通断变频器电源.参数号名称设定值解释Pr331 通信站号 1 设定变频器站号为1Pr332 通信速度 96 设定通信速度为9600bpsPr334 奇偶校验停滞位长 2 偶校验,停滞位长1位Pr539 通信校验时光 9999 不进行通信校验Pr549 协定选择 1 ModbusRTU协定Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协定通信时,Pr551必须设置为2,Pr340设置为除0以外的值,Pr79设置为0或2或6.经由过程RS-485端子进行ModbusRTU协定通信时,必须在NET收集模式下运行.2．三菱PLC的设置对通信格局D8120进行设置D8120设置值为0C87,即数据长度为8位,偶校验停滞位1位,波特率9600pbs,无标题符和终结符.修正D8120设置后,确保通断PLC电源一次.3．通信程序采用ModbusRTU协定与变频器通信的部分PLC程序如下：4.程序解释：1．当X1接通一次后,变频器进入正转状况.2．当X2接通一次后,写入变频器运行频率60HZ.3．当X3接通一次后,变频器进入停滞状况.当指令中,变频器指令地址为0时,为广播指令,所有从站变频器只接收PLC发出指令,不向主机发送响应信息.。
三菱FX2NPLC与三菱变频器ModbusRTU协议通讯应用
三菱FX2NPLC与三菱变频器ModbusRTU协议通讯应用Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
三菱PLC和变频器通讯案例
Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号1 设定变频器站号为1Pr332 通讯速度96 设定通讯速度为9600bpsPr334 奇偶校验停止位长2 偶校验，停止位长1位Pr539 通讯校验时间9999 不进行通讯校验Pr549 协议选择1 ModbusRTU协议Pr551 PU模式操作权选择2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
3．通讯程序采用ModbusRTU协议与变频器通讯的部分PLC程序如下：4.程序说明：1．当X1接通一次后，变频器进入正转状态。
三菱FX系列PLC与三菱变频器通讯应用实例
三菱FX系列PLC与三菱变频器通讯应用对象：①三菱PLC：FX2N + FX2N-485-BD②三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。
A500、F500、F700系列变频器PU端口：E500、S500系列变频器PU端口：一．三菱变频器的设置PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。
注：每次参数初始化设定完以后，需要复位变频器。
如果改变与通讯相关的参数后，变频器没有复位，通讯将不能进行。
参数号名称设定值说明Pr.117站号 0 设定变频器站号为0Pr.118通讯速率 96 设定波特率为9600bpsPr.119停止位长/数据位长 11 设定停止位2位，数据位7位Pr.120奇偶校验有/无 2 设定为偶校验Pr.121通讯再试次数 9999 即使发生通讯错误，变频器也不停止Pr.122通讯校验时间间隔 9999 通讯校验终止Pr.123等待时间设定 9999 用通讯数据设定Pr.124 CR，LF有/无选择 0 选择无CR，LF对于122号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（E.PUE）。
对于79号参数要设成1，即PU操作模式。
注：以上的参数设置适用于A500、E500、F500、F700系列变频器。
当在F500、F700系列变频器上要设定上述通讯参数，首先要将Pr.160设成0。
三菱PLC与变频器通讯演示
PLC与TD2000变频器通信程序
如果T7定时1S到，则 计算1S内循环的次数 （主要是为了测试扫 描周期的长度）。同 时如果M2为OFF(意味 着没有有效的广播命 令)，则开始轮询1#变 频器的运行频率。准 备完毕发送的字符后 ，清除上次的接收次 数计数器D200,同时启 动发送(M8122置为 ON)。频率查询命令每 1S执行一次。
通信相关字和位-D8120
位序 列：
描述
bit0
0：7 位 1：8 位
Bit（ Bit3 2：1 ）
00： 无校 验
01： 齐
11： 偶
0： 停止 位1 位
1： 停止 位2 位
Bit（7654 ）
0011：300 0100：600 0101：1200 0110：2400 0111：4800 1000：9600 1001： 19200
PLC与TD2000变频器通信程序
变频器设置： F002=2，上位机控制 F115=1，显示功能块F116~F137 F116=5，9600BPS F117=0，0，8，1，0 F118=1，地址 接线： 首先将FX2n-485-BD上的RDA-SDA端子短接，RDB-SDB端子短接 ；然后 RDA接变频器485+，RDB接变频器485-。 PLC运行：PLC程序上电完毕后，默认为停止状态，可将编程端口处运行开 关拨到RUN位置使之运行。
从下图中我们看到，接收数据中途中断时，如果在D8129规定的时间内仍 然没有收到新的数据，则超时标志置位。如果该标志置位，则一次接收完成 。需要手工复位M8129。
三菱PLC与变频器通讯案例
Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
3．通讯程序采用ModbusRTU协议与变频器通讯的部分PLC程序如下：4.程序说明：1．当X1接通一次后，变频器进入正转状态。
三菱FX2NPLC利用485BD与三菱变频器通讯的实例
三菱FX2NPLC利用485BD与三菱变频器通讯的实例一、硬件接线1、FX2N-485BD与三菱FR-A540变频器的通讯接线图信号变频器接口接收数据发送数据发送数据接收数据发送数据接收数据发送数据接收数据信号地信号地2、用电缆按如下通讯流程图把电脑、PLC、变频器连接起来电缆电脑变频器双绞线二、按下表设定好变频器的参数PU接口通信参数设定值备注Pr.117变频器站号000号站变频器Pr.118通信速度192通信波特率为19.2KPr.119停止位长度/字长18位数据，停止位为2位Pr.120奇偶校验是/否2偶校验Pr.121通讯重试次数9999通信再试次数Pr.122通信检查时间间隔9999Pr.123等待时间设置20变频器设定Pr.124CR，LF是/否选择0无CR，无LFPr.79操作模式1计算机通讯模式注：变频器设参数一定要放在第一步来做，另外设定好参数后要断电再上电复位方式进行变频器的复位，如不进行复位，通讯不能进行。
三、在电脑中利用专用软件编写梯形图四、程序解释（重点为PLC串行通信指令与格式、传送数据的格式与定义）1、M8161=1，表示为8位处理模式。
32、通过[MOVH009FD8120]来确定PLC 的通信格式，H009F 是十六进制的数，如转换成二制的数与表达的意义见下表B15B14B13B12B11B10B9B8B7B6B5B4B3B2BB010000000010011111使用RS 指令保波特率为19.2K2位偶数8位发送保无起始位留和接留无停止位停止数收位据3、上一语句也可改用[M OV H 0C 96D 81]确定PLC 的通信格式，H0C96 也是十六进制的数，如转换成二制的数与表达的意义见下表B15B14B13B12B11B10B9B8B7B6B5B4B3B2BB0 10000110010010110使用RS 指令保波特率为19.2K1位偶数7位 发送保无起始位 留和接留无停止位停止数 收位据 4、[RSD200K9D500K5]语句的意思：（1）R S 指令是PLC 进行发送和接收串行数据的指令，数据的格式可以通过 特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应；通过PLC 传送指令把通讯数据装到D200开始的连续单元中。
三菱PLC与变频器通讯案例
Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。
其物理层采用RS232、485等异步串行标准。
由于其开放性而被大量的PLC及RTU厂家采用。
Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。
主站可以向某一个从站发出查询，也可以向所有从站广播信息。
从站只响应单独发给它的查询，而不响应广播消息。
MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。
三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。
对象：1. 三菱PLC：FX2N+FX2N-485-BD2. 三菱变频器：F700系列，A700系列。
两者之间通过网线连接，具体参照下图。
FX2N-485-BD与n台变频器的连接图1．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。
参数号名称设定值说明Pr331 通讯站号 1 设定变频器站号为1Pr332 通讯速度 96 设定通讯速度为9600bpsPr334 奇偶校验停止位长 2 偶校验，停止位长1位Pr539 通讯校验时间 9999 不进行通讯校验Pr549 协议选择 1 ModbusRTU协议Pr551 PU模式操作权选择 2 PU运行模式操作权作为PU接口进行ModbusRTU协议通讯时，Pr551必须设置为2，Pr340设置为除0以外的值，Pr79设置为0或2或6。
通过RS-485端子进行ModbusRTU协议通讯时，必须在NET网络模式下运行。
2．三菱PLC的设置对通讯格式D8120进行设置D8120设置值为0C87，即数据长度为8位，偶校验停止位1位，波特率9600pbs，无标题符和终结符。
修改D8120设置后，确保通断PLC电源一次。
3．通讯程序采用ModbusRTU协议与变频器通讯的部分PLC程序如下：4.程序说明：1．当X1接通一次后，变频器进入正转状态。
三菱FX2NPLC利用485BD与三菱变频器通讯地实例
三菱FX2NPLC利用485BD与三菱变频器通讯地实例三菱FX2NPLC 利用485BD 与三菱变频器通讯的实例一、硬件接线1、FX2N-485 BD 与三菱FR-A540变频器的通讯接线图2、用电缆按如下通讯流程图把电脑、PLC 、变频器连接起来二、按下表设定好变频器的参数信号发送数据发送数据接收数据接收数据信号地接收数据接收数据发送数据发送数据信号地变频器接口注：变频器设参数一定要放在第一步来做，另外设定好参数后要断电再上电复位方式进行变频器的复位，如不进行复位，通讯不能进行。
三、在电脑中利用专用软件编写梯形图四、程序解释（重点为PLC串行通信指令与格式、传送数据的格式与定义）1、M8161=1，表示为8位处理模式。
2、通过[MOV H009F D8120]来确定PLC的通信格式，H009F是十六进制的数，如转换成二制的数与表达的意义见下表3、上一语句也可改用[MOV H0C96 D8120]来确定PLC的通信格式，H0C96也是十六进制的数，如转换成二制的数与表达的意义见下表4、[RS D200 K9 D500 K5]语句的意思：（1）RS指令是PLC 进行发送和接收串行数据的指令，数据的格式可以通过特殊数据寄存器D8120设定，并要与变频器的数据格式类型完全对应；通过PLC传送指令把通讯数据装到D200开始的连续单元中。
（2）发送数据的首地址是D200，发送的字节数为9字节；接收数据首地址是D500，接收的字节数为5字节。
（3）变频器通讯协议的格式A‘的含义‘1 2 3 4 5 6 7 8 9 10 11字符数由于*5等待时间通过变频器参数Pr.123=20 来设定，所以可以少一字节；加上*4表达的意思是是否采用CR和LF，因为本例不需要使用CR和LF，并通过变频器设定参数Pr.124=0 来表达最后一个字节也可不用，所以本例发送的格式为A‘，字节数为9字节。
5、[MOV H05 D200]含义为通信请求ENQ，H05为ASCⅡ码，它占上表显示的格式A‘的第一个字节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三菱FX系列PLC与三菱变频器通讯应用
对象：
①三菱PLC：FX2N + FX2N-485-BD
②三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列
两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。
A500、F500、F700系列变频器PU端口：
E500、S500系列变频器PU端口：
一．三菱变频器的设置
PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。
注：每次参数初始化设定完以后，需要复位变频器。
如果改变与通讯相关的参数后，变频器没有复位，通讯将不能进行。
参数号名称设定值说明
Pr.117站号 0 设定变频器站号为0
Pr.118通讯速率 96 设定波特率为9600bps
Pr.119停止位长/数据位长 11 设定停止位2位，数据位7位
Pr.120奇偶校验有/无 2 设定为偶校验
Pr.121通讯再试次数 9999 即使发生通讯错误，变频器也不停止Pr.122通讯校验时间间隔 9999 通讯校验终止
Pr.123等待时间设定 9999 用通讯数据设定
Pr.124 CR，LF有/无选择 0 选择无CR，LF
对于122号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（E.PUE）。
对于79号参数要设成1，即PU操作模式。
注：以上的参数设置适用于A500、E500、F500、F700系列变频器。
当在F500、F700系列变频器上要设定上述通讯参数，首先要将Pr.160设成0。
对于S500系列变频器(带R)的相关参数设置如下：
参数号名称设定值说明
n1 站号 0 设定变频器站号为0
n2通讯速率 96 设定波特率为9600bps
n3 停止位长/数据位长 11 设定停止位2位，数据位7位
n4 奇偶校验有/无 2 设定为偶校验
n5 通讯再试次数 - - - 即使发生通讯错误，变频器也不停止
n6 通讯校验时间间隔 - - - 通讯校验终止
n7 等待时间设定 - - - 用通讯数据设定
n8 运行指令权 0 指令权在计算机
n9 速度指令权 0 指令权在计算机
n10 联网启动模式选择 1 用计算机联网运行模式启动
n11 CR，LF有/无选择 0 选择无CR，LF
对于79号参数设成0即可。
对于A700系列的相关参数设置如下：
参数号名称设定值说明
Pr.331站号 0 设定变频器站号为0
Pr.332通讯速率 96 设定波特率为9600bps
Pr.333停止位长/数据位长 11 设定停止位2位，数据位7位
Pr.334奇偶校验有/无 2 设定为偶校验
Pr.335通讯再试次数 9999 即使发生通讯错误，变频器也不停止Pr.336通讯校验时间间隔 9999 通讯校验终止
Pr.337等待时间设定 9999 用通讯数据设定
Pr.341 CR，LF有/无选择 0 选择无CR，LF
对于336号参数一定要设成9999，否则当通讯结束以后且通讯校验互锁时间到时变频器会产生报警并且停止（E.PUE）。
对于340号参数要设成1，即485网络操作模式。
注：当在S500系列变频器上要设定上述通讯参数，首先要将Pr.30设成1。
二．三菱PLC的设置
三菱FX系列PLC在进行计算机链接（专用协议）和无协议通讯（RS指令）时均需对通讯格式（D8120）进行设定。
其中包含有波特率、数据长度、奇偶校验、停止位和协议格式等。
在修改了D8120的设置后，确保关掉PLC的电源，然后再打开。
在这里对D8120设置如下：
RS485
b15 b0
0000 1100 1000 1110
0 C 8 E
即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。
有关利用三菱变频器协议与变频器进行通讯的PLC程序如下：
8位处理计算和校验
‘F’‘A’
‘6’‘F’
‘E’‘D’
发送
关于上述程序的说明：
①当M10接通一次以后变频器进入正转状态。
②当M11接通一次以后变频器进入停止状态。
③当M12接通一次以后变频器进入反转状态。
④当M13接通一次以后读取变频器的运行频率（D700）。
⑤当M14接通一次以后写入变频器的运行频率（D400）。
