调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。
此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说，调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整（即调音）。
我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。
PEAVEYFX系列调音台录音功能简易操作指南

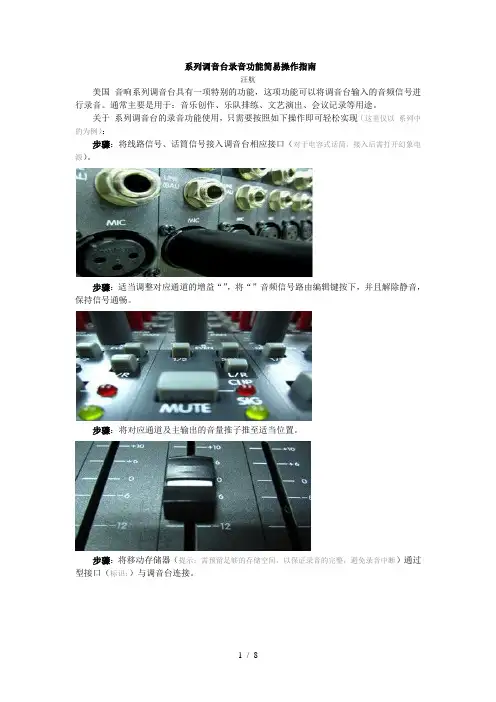

系列调音台录音功能简易操作指南汪航美国音响系列调音台具有一项特别的功能，这项功能可以将调音台输入的音频信号进行录音。
通常主要是用于：音乐创作、乐队排练、文艺演出、会议记录等用途。
关于系列调音台的录音功能使用，只需要按照如下操作即可轻松实现（这里仅以系列中的为例）：步骤：将线路信号、话筒信号接入调音台相应接口（对于电容式话筒，接入后需打开幻象电源）。
步骤：适当调整对应通道的增益“”，将“”音频信号路由编辑键按下，并且解除静音，保持信号通畅。
步骤：将对应通道及主输出的音量推子推至适当位置。
步骤：将移动存储器（提示：需预留足够的存储空间，以保证录音的完整，避免录音中断）通过型接口（标识：）与调音台连接。
步骤：将接口对应通道线路的音频路由切换键弹起（调音台为通道），即选择“”档位，然后将“”键按下，即选择“”档位。
步骤：点击显示屏左侧的“”键，蓝色显示屏进入数字输入输出界面。
步骤：旋转“”对应旋钮使白色高亮背景移动至“”选项，点击旋钮确认。
附注：屏幕下方的操作功能（共项）名称（随界面显示内容不同而变化）分别对应下方相应的可点击旋钮（共个）及灰色方块按键（共个），通过可点击旋钮（标识：和.）在执行旋转操作时可以用来寻找项目或更改参数数值，在执行点击操作时可以用来对项目进行确认。
旋转“”对应旋钮使白色高亮背景移动至“”选项，然后旋转“”对应旋钮调节录音增益（可选操作）。
若播放及录音选项频繁出现“”字符时，说明使用繁忙（正在被其他功能占用资源，如：内置处理器、内置效果器）。
此时，播放功能及录音功能无法使用。
处理方法：、点击显示屏左侧的“”键，蓝色显示屏进入处理器界面。
通过减少处理器的使用数量减少资源占用量；如果已配置了外置专业音频处理器，建议将个处理器的“”类型均设置为“”。
以减少数据处理量。
、点击显示屏左侧的“”键，蓝色显示屏进入效果器界面。
通过减少效果器的效果模块使用数量减少资源占用量；如果已配置了外置效果器，建议将个效果模块的“”类型均设置为“”。
调音台使用说明书

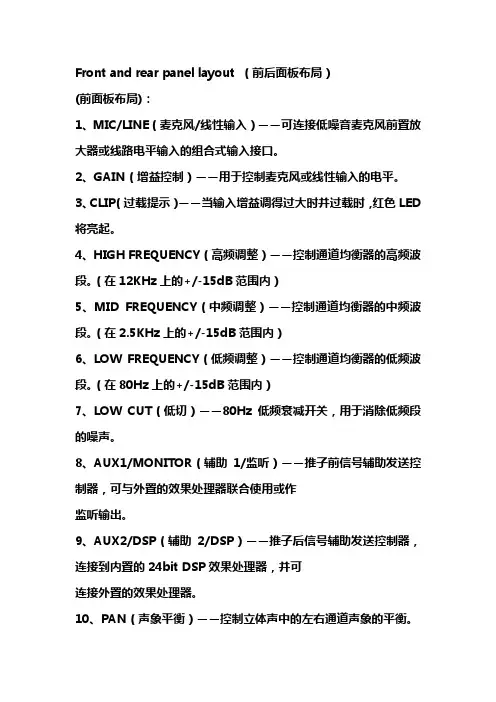

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
调音台操作说明书

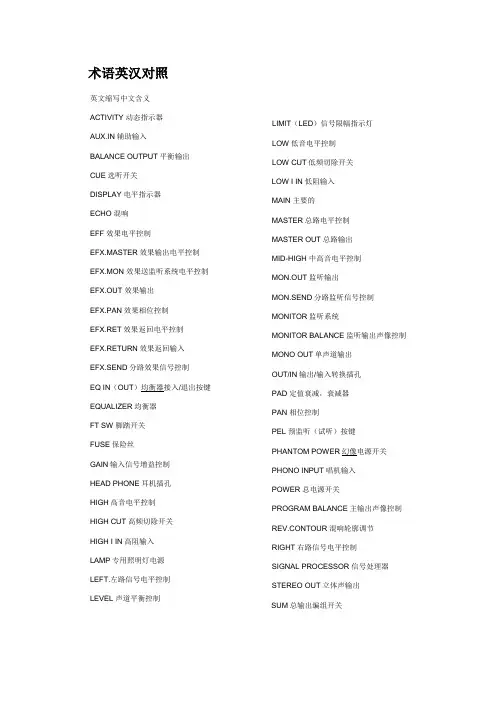

术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减，衰减器PAN相位控制PEL预监听（试听）按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。
调音台使用说明书
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED 将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在2.5KHz上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
常见八路调音台使用图解
八路调音台使用图解当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
调音台的使用方法图解
调音台的使用方法图解调音台是音频工程中常见的设备，它可以用来混合和控制多个音频信号。
正确地使用调音台可以帮助我们更好地处理音频，提高音质，让音乐更加动听。
接下来，我们将通过图解的方式，详细介绍调音台的使用方法。
首先，我们来看一下调音台的外观结构。
调音台通常由多个通道组成，每个通道上都有一些旋钮和按钮，用来控制音频信号的各个参数。
除此之外，调音台上还有总线控制、效果器、主输出控制等部分。
在正式使用之前，我们需要先了解每个部分的功能和作用。
接下来，我们将详细介绍调音台的使用步骤。
首先，我们需要将各个音频源（如乐器、麦克风等）的信号线接入到调音台的各个通道上。
然后，根据需要调节每个通道的增益、音量、均衡器等参数，确保每个音频信号都能够得到适当的处理。
接着，我们可以通过总线控制将各个通道的信号混合在一起，形成最终的混音效果。
最后，通过主输出控制，我们可以调节整个混音信号的音量和平衡，让音乐发挥出最佳效果。
在使用调音台的过程中，我们还需要留意一些细节。
比如，在调节各个参数时，要注意不要让信号过载，避免产生失真；在混音时，要注意各个音频信号之间的平衡，确保每个声音都能够清晰地传达；在最终输出时，要注意保持合适的音量，避免损坏音箱或耳机等设备。
除了基本的混音功能，调音台上还常常配备有各种效果器，比如混响、合唱、延迟等。
这些效果器可以让音乐更加丰富多彩，但在使用时也需要注意不要过度使用，以免影响音乐的清晰度和纯净度。
总的来说，正确地使用调音台可以帮助我们更好地处理音频信号，提高音质，让音乐更加动听。
希望通过本文的图解介绍，你能够更加熟练地掌握调音台的使用方法，为音频工程的实践工作提供更好的帮助。
调音台简易说明
调节为输入信号做回响效果处理的强度。
20.EFF.MON：效果器至监听旋钮
调节音源通过效果器处理后，输出至监听的大小。
21.PANPOT：声像旋钮
22.23.PFL：衰减器前监听按键
24.MONI返回衰减器
26.GRAPHIC EQUALIZER：图形均衡器
5.GAIN：增益旋钮
它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20分贝到60分贝。值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
3.LINE -20DB：衰减20分贝按键
按下此键可以对输入电平衰减20分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。
8.EFFECT：输出至效果器旋钮
调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0处。
9.PANPOT:声像旋钮
它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道5～右声道5，如不需要制作特殊效果，一般置于0处。
调音台使用说明书
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
调音台怎么使用
调音台怎么使用调音台又称调音控制台，它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工，是现代电台广播、舞台扩音、音响节目制作等系统中进行播送和录制节目的重要设备。
调音台按信号出来方式可分为：模拟式调音台和数字式调音台。
调音台Mixer在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。
调音台分为三大部分：输入部分、母线部分、输出部分。
母线部分把输入部分和输出部分联系起来，构成了整个调音台。
调音台使用步骤1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4“ 立体Phone Jack 或TRS 1/4” Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
调音台使用怎么使用_调音台使用图解3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
调音台的使用方法图解
调音台的使用方法图解调音台是音频设备中非常重要的一部分，它可以帮助我们对声音进行调节和控制，让音乐或者演讲更加清晰、动听。
下面我们将通过图解的方式来介绍调音台的使用方法，希望能够帮助大家更好地了解和使用调音台。
首先，让我们来认识一下调音台的各个部分。
调音台通常由输入通道、输出通道、音量控制、音色控制、效果器和总线等部分组成。
每个部分都有自己的功能，下面我们将逐一介绍。
输入通道是调音台接收音频信号的地方，可以连接麦克风、乐器或其他音频设备。
在输入通道上，通常有增益控制、音量控制、音色控制和效果器等调节按钮，可以根据需要对音频信号进行调节和处理。
输出通道是调音台将处理后的音频信号输出的地方，可以连接扬声器、录音设备或其他音频设备。
在输出通道上，通常有音量控制和音色控制等调节按钮，可以对输出的音频信号进行最后的调节。
音量控制是调音台上非常重要的一部分，它可以帮助我们对每个通道的音量进行精确的控制，让音频信号的大小合适，不会出现过大或者过小的情况。
音色控制是调音台上让音频信号变得更加丰富和动听的部分，通过调节音色控制，我们可以改变音频信号的频率特性，让声音听起来更加柔和或者更加明亮。
效果器是调音台上让音频信号变得更加丰富和有趣的部分，通过效果器，我们可以给音频信号添加混响、合唱、延迟等效果，让声音听起来更加立体和迷人。
总线是调音台上用来对多个音频信号进行混音和输出的部分，通过总线，我们可以将多个音频信号混合在一起，输出到扬声器或者录音设备中。
通过以上介绍，相信大家对调音台的各个部分已经有了一定的了解。
在使用调音台时，需要注意以下几点：1. 接线要正确，保证音频信号的正常传输。
2. 注意音量控制，避免出现过大或者过小的情况。
3. 根据需要使用音色控制和效果器，让声音听起来更加丰富和有趣。
4. 注意混音和输出，保证最终的音频信号质量。
总的来说，调音台是音频设备中非常重要的一部分，它可以帮助我们对声音进行调节和控制，让音乐或者演讲更加清晰、动听。
魄力8组合工具中文说明书.(DOC)
1.电池手柄①连接点②轨道③释放滑块④安全开关⑤触发点⑥充电指示灯（不是PH09）⑦LED 灯（不是PH09）⑧带环2.特点和操作方法1.请更改驱动方向或者释放这个安全触发点。
当你更换电池或者是其他配件的时候移动到中心位置。
2.阅读手册所有客户用这个机器的时候首先要阅读和理解所有的资料和警告标签关于这台机器和其他材料的。
3.保护视力，听力和呼吸。
4.穿戴合适的衣服。
5.按下触发器，通过压力来改变控制速度。
6.旋转开关激活LED 工作灯。
7.在这个方向滑动双面到一定位置来释放电池手柄。
8.按下这个地方可显示电量。
9.展开这个带环从手柄的前方，直到click这个位置。
然后再收回到这个click位置。
