钢管壁厚的3种表达方式

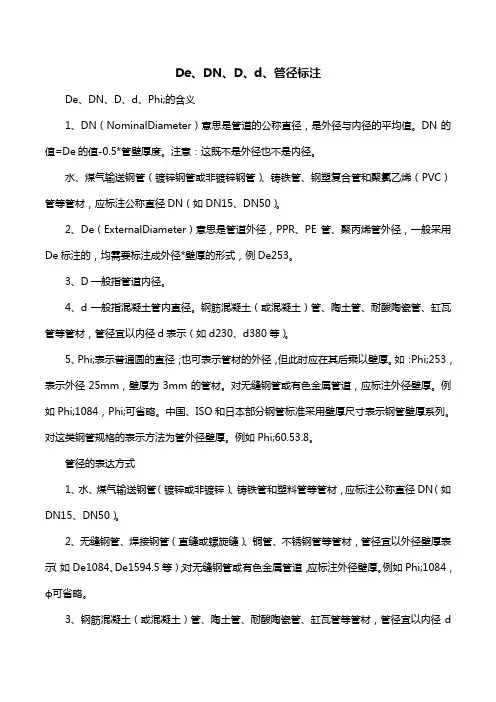

De、DN、D、d、管径标注
De、DN、D、d、管径标注De、DN、D、d、Phi;的含义1、DN（NominalDiameter）意思是管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径DN（如DN15、DN50）。
2、De（ExternalDiameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De253。
3、D一般指管道内径。
4、d一般指混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Phi;表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Phi;253，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注外径壁厚。
例如Phi;1084，Phi;可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径壁厚。
例如Phi;60.53.8。
管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径DN（如DN15、DN50）。
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径壁厚表示（如De1084、De1594.5等）；对无缝钢管或有色金属管道，应标注外径壁厚。
例如Phi;1084，ф可省略。
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
4、塑料管材，管径宜按产品标准的方法表示。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
钢管壁厚
钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：A．标准重量管,以STD表示B．加厚管，以XS表示C．特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
补充：1、以管子表号(Sch．)表示壁厚系列这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。
即Sch .=P/[ó]t×1000 （1-2-1）式中P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。
无缝钢管与焊接钢管的管子表号可查资料确定。
ANSI B36.10和JIS标准中的管子表号为；Sch10、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。
管表号(Sch．)并不是壁厚，是壁厚系列。
实际的壁厚，同一管径，在不同的管子表号中其厚度各异。
不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示。
tB=D0P/2[ó]t （1-2-2）t=[D0/2（1-0.125）×P/[ó]t]+2.54 （1-2-3）式中tB 、t——分别表示理论和计算壁厚，mmD0————管外径，mmP——设计压力，MPa[ó]t——在设计温度下材料的许用压力，MPa计算壁厚径圆整后才是实际的壁厚。
如果已知钢管的管子表号，可根据式（1-2-1）计算出该钢管所能适应的设计压力，即P=Sch..× [ó]t/1000 （1-2-4）例如，Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应设计压力为：P=40×92/1000①=3.68 MPa中国石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch．5S②，Sch．10，Sch．10s，Sch．20，Sch．20s，Sch．30，Sch．40，Sch。

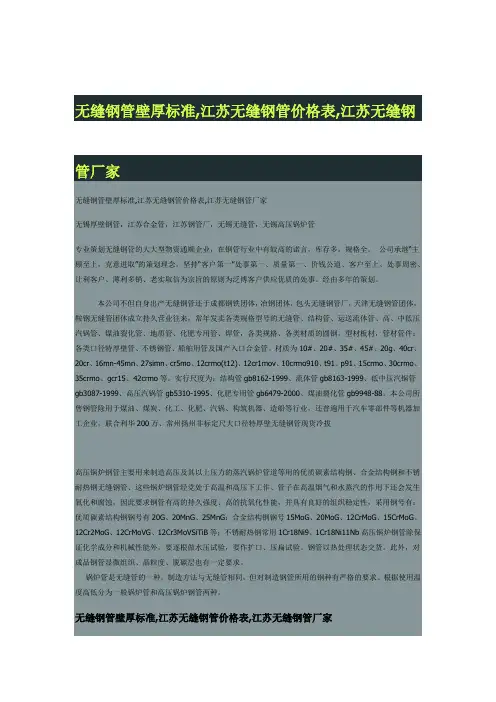

无缝钢管壁厚标准
无缝钢管壁厚标准,江苏无缝钢管价格表,江苏无缝钢管厂家无缝钢管壁厚标准,江苏无缝钢管价格表,江苏无缝钢管厂家无锡厚壁钢管，江苏合金管，江苏钢管厂，无锡无缝管，无锡高压锅炉管专业策划无缝钢管的大大型物资通顺企业，在钢管行业中有较高的诺言，库存多，规格全。
公司承继“主顾至上，克意进取”的策划理念，坚持“客户第一”处事第一、质量第一、价钱公道、客户至上、处事周密、让利客户、薄利多销、老实取信为宗旨的原则为泛博客户供应优质的处事。
经由多年的策划。
本公司不但自身出产无缝钢管还于成都钢铁团体，冶钢团体，包头无缝钢管厂，天津无缝钢管团体，鞍钢无缝管团体成立持久营业往来，常年发卖各类规格型号的无缝管、结构管、运送流体管、高、中低压汽锅管、煤油裂化管、地质管、化肥专用管、焊管，各类规格、各类材质的圆钢，型材板材，管材管件；各类口径特厚壁管、不锈钢管、船舶用管及国产入口合金管。
材质为10#、20#、35#、45#、20g、40cr、20cr、16mn-45mn、27simn、cr5mo、12crmo(t12)、12cr1mov、10crmo910、t91、p91、15crmo、30crmo、35crmo、gcr15、42crmo等。
实行尺度为：结构管gb8162-1999、流体管gb8163-1999、低中压汽锅管gb3087-1999、高压汽锅管gb5310-1995、化肥专用管gb6479-2000、煤油裂化管gb9948-88。
本公司所售钢管除用于煤油、煤炭、化工、化肥、汽锅、构筑机器、造船等行业，还普遍用于汽车零部件等机器加工企业。
联合利华200万、常州扬州非标定尺大口径特厚壁无缝钢管现货冷拔高压锅炉钢管主要用来制造高压及其以上压力的蒸汽锅炉管道等用的优质碳素结构钢、合金结构钢和不锈耐热钢无缝钢管、这些锅炉钢管经党处于高温和高压下工作、管子在高温烟气和水蒸汽的作用下还会发生氧化和腐蚀，因此要求钢管有高的持久强度、高的抗氧化性能，并具有良好的组织稳定性，采用钢号有：优质碳素结构钢钢号有20G、20MnG、25MnG；合金结构钢钢号15MoG、20MoG、12CrMoG、15CrMoG、12Cr2MoG、12CrMoVG、12Cr3MoVSiTiB等；不锈耐热钢常用1Cr18Ni9、1Cr18Ni11Nb高压锅炉钢管除保证化学成分和机械性能外，要逐根做水压试验，要作扩口、压扁试验。
无缝钢管外径壁厚
无缝钢管外径壁厚无缝钢管外径壁厚是指无缝钢管的外直径和壁厚。
无缝钢管是一种用于输送流体的管道，其特点是内外表面光滑，耐高压、耐腐蚀、耐温度变化等。
无缝钢管广泛应用于石油、化工、航空、冶金等行业。
一、无缝钢管的外径1.1 定义无缝钢管的外径指管子的直径大小，通常用毫米（mm）或英寸（inch）表示。
1.2 测量方法测量无缝钢管的外径可以使用卡尺或微米卡尺等工具进行测量。
在测量时需要注意避免产生误差，如要保证测量精度，可以进行多次测量取平均值。
1.3 外径公差根据国家标准GB/T 8162-2008《结构用无缝钢管》规定，无缝钢管的公差应符合以下要求：小于25mm的无缝钢管公差为±0.5mm；25mm及以上的无缝钢管公差为±1%。
二、无缝钢管的壁厚2.1 定义无缝钢管的壁厚指管子壁的厚度大小，通常用毫米（mm）表示。
2.2 测量方法测量无缝钢管的壁厚可以使用卡尺或微米卡尺等工具进行测量。
在测量时需要注意避免产生误差，如要保证测量精度，可以进行多次测量取平均值。
2.3 壁厚公差根据国家标准GB/T 8163-2008《液压传动用无缝钢管》规定，无缝钢管的公差应符合以下要求：小于4mm的无缝钢管公差为±0.5mm；4mm及以上的无缝钢管公差为±10%。
三、外径壁厚比外径壁厚比是指无缝钢管的外径与壁厚之比。
该比值对于选择合适的无缝钢管具有重要意义。
3.1 合适的外径壁厚比根据国家标准GB/T 8163-2008《液压传动用无缝钢管》规定，不同直径和壁厚的无缝钢管应选择不同的外径壁厚比。
一般而言，直径小、壁薄的无缝钢管应选择较大的外径壁厚比；直径大、壁厚的无缝钢管应选择较小的外径壁厚比。
3.2 外径壁厚比的计算外径壁厚比的计算公式为：外径壁厚比=外径÷壁厚例如，一根外径为50mm、壁厚为3mm的无缝钢管，其外径壁厚比为16.67（50÷3=16.67）。
钢管的标准直径及壁厚
钢管的标准直径及壁厚钢管是一种常见的金属管材，广泛应用于建筑、机械、石油、化工等领域。
在实际使用中，钢管的直径和壁厚是两个非常重要的参数，直接关系到其承载能力和使用寿命。
本文将详细介绍钢管的标准直径及壁厚，以便读者更好地了解和选择合适的钢管产品。
首先，我们来谈谈钢管的直径。
钢管的直径是指管子横截面上的最大直线距离，通常用毫米（mm）作为单位。
根据国际标准，钢管的直径分为外径和内径。
外径是指钢管外表面到对面外表面的距离，而内径则是指钢管内表面到对面内表面的距离。
在实际选用钢管时，我们通常关注的是外径，因为外径直接决定了钢管的连接方式和适用范围。
常见的钢管直径包括，Φ6mm、Φ8mm、Φ10mm、Φ12mm、Φ14mm、Φ16mm、Φ18mm、Φ20mm等，不同直径的钢管适用于不同的工程需求，读者在选购时应根据具体情况进行选择。
其次，让我们来了解一下钢管的壁厚。
钢管的壁厚是指管壁的厚度，通常也是以毫米（mm）作为单位。
壁厚的大小直接影响了钢管的强度和耐压能力。
一般来说，壁厚越大，钢管的承载能力就越强，但相应地，重量也会增加。
因此，在选择钢管壁厚时，需要根据实际使用环境和要求进行综合考虑。
常见的钢管壁厚包括，1.0mm、1.5mm、2.0mm、2.5mm、3.0mm等，不同壁厚的钢管适用于不同的工程需求，读者在选购时也应根据具体情况进行选择。
综上所述，钢管的标准直径及壁厚是选择和使用钢管时必须要考虑的重要参数。
在实际应用中，我们需要根据具体的工程需求和使用环境来选择合适的钢管规格，以确保工程质量和安全。
希望本文的介绍能够帮助读者更好地了解和选购钢管产品，同时也希望钢管生产厂家能够根据市场需求，提供更多样化的产品规格，以满足不同客户的需求。
管材种类规格及尺寸表示方法
工艺管线管材分类一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。
无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。
焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。
用途：无缝钢管可用于各种液体、气体管道等。
焊接管道可用于输水管道、煤气管道、暖气管道等。
1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。
内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。
按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质，可作为套管用。
1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。
能制成几种管壁厚度。
1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。
a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。
甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。
2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。
冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。
在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。
管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。
管壁厚度计算方法
管壁厚度计算方法pDδ= ------------------ + C200[δ]Φ+pδ –管壁厚度, mmp - 管内介质操作压力, MPaD - 管子外径, mmΦ - 焊缝系数,无缝钢管Φ=1, 直缝焊接钢管Φ=0.8,螺旋缝焊接钢管Φ=0.6 [δ] –管子操作温度下的许用应力, MPa, 常用钢管与钢板的许用应力查下表C - 管子壁厚附加量, mm, C= C1+C2+C3C1–钢管壁厚或钢板厚度的负公差, mm; 用钢板制作的焊接钢管,壁厚负公差为钢板的负公差,各种无缝钢管和钢板的负公差见下表C2–腐蚀裕度, mm, 其值大小根据介质的腐蚀性和钢管使用寿命而定,对碳素钢和底合金钢取C2不小于 1 mm, 对不锈钢,当介质腐蚀性极微时,取C2=0C3–螺纹深度, mm, 其值可查表1-29, 如管上无螺纹, 则C3 = 0 表: 常用钢管与钢板额定许用应力钢号厚度/mm下列温度© 下的材料额定许用应力/Mpa<=20 100 150 200 250 300 350 400 425 450 475 500常用钢管10 <= 10 113 113 112 106 106 94 88 81 78 62 41 >10~20 107 107 103 91 84 78 72 67 62 62 4120 <= 10 133 133 133 131 122 112 103 97 87 62 41 >10~20 127 127 125 119 112 106 97 91 87 62 4116Mn <= 10 167 167 167 167 156 144 135 127 95 67 43 >10~20 160 160 160 159 150 138 128 122 95 67 43常用钢板Q235AF <= 20 127 127 127 125 116 >21~26 127 127 122 116 106Q235A <= 20 127 127 127 125 116 106 97 91 >21~26 127 127 125 119 109 100 94 8820q 6~16 137 137 137 131 122 113 103 97 87 62 41 17~25 137 137 131 125 119 109 100 94 87 62 4116Mn <= 16 173 173 173 173 166 153 144 127 95 67 43 17~25 167 167 167 167 156 144 134 127 95 67 43钢管的负公差管子品种规格尺寸/mm精度管子品种规格尺寸/mm精度普通级/%高级/%普通级/%高级/%碳钢与合金钢管冷拔管壁厚1~3-10 -10不锈钢耐酸钢钢管冷拔管壁厚1~3-15 -10 壁厚>3-10 -10 壁厚>3-12.5 -10 热轧管壁厚3~20-15 -12.5热轧管壁厚<=10-15 -12.5 壁厚>20-12.5 -10 壁厚11~20-20 -15壁厚>20-15 -12.5普通碳钢与优质钢热轧钢板的负公差钢板规格精度钢板规格精度厚度<4-0.4 厚度8~25-0.8厚度4.5~5.5-0.5 厚度26~30-0.9厚度6~7-0.6普通管螺纹深度附加值 /mm管子工称直径 DN 螺纹深度附加值管子工称直径 DN 螺纹深度附加值10~20 1.162 25~180 1.479碳钢与合金钢无缝钢管的最小采用壁厚外径最小采用壁厚外径最小采用壁厚14~17 2 168 518~34 2.5 219 638~60 3 273 776~89 3.5 325 8108~133 4 377~530 9140~159 4.5管子表号是管子设计压力与设计温度下材料许用应里的比值乘以1000,并经圆整后的数值. 既pSch = ------------- x 1000[δ]tp----- 管子内介质压力, MPa[δ]t------管子材料操作温度下的许用应力, MPa。
管道壁厚对照表
摘要：钢管壁厚等级的表示方法和钢管壁厚等级系列在不同标准中是不同的。
表达方式主要有三种：1.用Sch表示；2.用管道重量表示；3.用钢管尺寸表示常用公称压力下管壁厚度选择表（1）无缝碳钢管壁厚mm无缝不锈钢管壁厚mm焊接钢管壁厚mm钢管壁厚等级表示方法钢管壁厚等级系列的表示方法在不同标准中有所不同。
表达它们的主要方法有三种1）用管道计划号（SCH）表示碳钢管的壁厚有10个等级：sch10、20、30、40、60、80、100、120、140、160（如果数字后跟s，则表示不锈钢管）。
用于不锈钢壁厚系列：5S，10s，40s，80s四个等级2）以管重量表示，例如STD，XS，XXS3）用钢管的壁厚来表示，即“管外径×壁厚”，例如φ89x4钢管壁厚分类表（国标）厚度和理论壁厚以及理论质量3.2 1.11 2.5 0.89 3.5 1.17 15 221.6 0.822.0 1.00 2.5 1.223.0 1.434.0 1.80 3.0 1.41 4.0 1.785.02.10 7.5 2.68 20 27 1.6 1.02 2.0 1.25 2.5 1.533.0 1.804.0 2.303.0 1.784.0 2.275.5 2.92 8.0 3.75 25 34 1.6 1.30 2.8 2.19 3.0 2.33 3.5 2.67 4.5 3.32 3.5 2.63 4.5 3.276.5 4.41 9.0 5.55 32 421.6 1.622.8 2.75 3 .0 2.933.5 3.37 5.04.63 3.5 3.335.0 4.566.5 5.69 10.07.89 40 48 1.6 1.86 2.8 3.17 3.0 3.38 4.0 4.41 5.0 5.38 4.0 4.34 5.0 5.30 7.0 7.08 10.0 9.37 50 60 1.6 2.34 2.8 4.01 3.5 4.95 4.0 5.61 5.5 7.50 3.5 4.88 4.0 5.52 5.0 6.78 5.5 7.39 7.0 9.158.5 10.79 11.0 13.29 65 76 2.0 3.70 3.0 5.48 3.5 6.35 5.5 8.89 7.0 12.09 4.5 7.93 5.0 8.75 6.0 10.36 7.0 11.91 8.0 13.429.5 15.58 14.0 21.40 80 89 2.0 4.36 3.0 6.46 4.0 8.51 5.5 11.50 7.5 15.30 4.5 9.38 5.5 11.33 6.5 13.22 7.5 15.07 9.0 17.76 11.0 21.16 15.0 27.37 100 114 2.0 5.61 3.0 8.33 4.0 11.01 6.0 16.22 8.5 22.45 5.0 13.44 6.0 15.98 7.0 18.47 8.5 22.11 11.0 27.94 14.0 34.52 17.0 40.66 125 140 2.8 9.62 3.5 11.96 5.0 16.90 6.5 21.72 9.5 31.03 5.0 16.65 6.5 21.40 8.0 26.04 9.5 30.57 13.0 40.71 16.0 48.93 19.0 56.69 150 168 2.8 11.58 3.5 14.41 5.0 20.40 7.0 28.21 11.0 43.23 5.5 20.04 6.5 25.89 7.0 27.79 9.5 37.13 11.0 42.59 14.0 53.17 18.0 66.58 2.0 2.0 15.3.0 34.57 8.0 42.25 13.0 67.03 6.5 34.06 7.0 36.60 8.0 41.63 10.0 51.54 13.0 66.04 15.0 75.46 18.0 89.22 20.0 98.15 24.0 115.41 23.0 111.17 250 273 3.5 23.61 4.0 26.93 6.5 43.36 9.5 62.66 15.0 96.87 6.5 42.72 8.0 52.28 9.5 61.73 13.0 83.35 15.0 95.43 18.0 113.19 22.0 8.0 32.13 4.5 36.10 6.5 51.82 9.5 75.02 17.0 131.06 6.5 51.05 8.5 66.34 10.0 77.68 14.0 107.37 17.0 129.12 22.0 164.38 25.0 184.95 28.0 205.07 34.0 244.00 26.0 191.71 350 356 4.0 35.24 5.0 43.93 8.0.68.659.5 81.16 12.0 255.67 36.0 284.08 400 406 4.5 45.22 5.0 50.18 8.0 78.52 9.5 92.89 13.0 125.99 17.0 163.08 22.0 208.33 26.0 243.64 32.0 295.13 36.0 328.47 40.0 361.02 450 457 8.0 88.58 11.0 120.98 14.0 152.94 19.0 205.22 24.0 2.0.5.0 25.0.2.0 116.78 13.0 158.69 15.0 182.36 20.0 240.68 26.0 309.04 32.0 375.62 38.0 440.43 45.0 513.79 50.0 564.71 550 559 9.5 128.73 13.0 175.04 17.0 227.22 22.0 291.33 28.0 366.64 35.0 4 52.26 42.0 535.47 48.0 604.86 54.0 672.48 600 610 9.5 140.68 14.0 205.76 18.0 262.78 25.0 360.65 32.0 456.11 38.0 536.01 45.0 626.98 52.0 715.53 60.0 813.79 10 17 2.50 .89 3.5 1.17 15 22 3.0 1.41 4 4.0 1.78 5 5 7.5 2.68 20 27 3.0 1.78 4.0 2.27 5.5 2.92 8.0 3.75 25 34 3.5 2.63 4.5 3.27 6.5 4.41 9.0 5.55 32 42 3.5 3.33 5.0 4.56 6.5 5.69 10.0 7.89 40 48 4.0 4.34 5.0 5.30 7.0 7.08 10.0 9.37 50 60 3.5 4.88 4.0 5.52 5.0 6.78 5.5 7.39 7.0 9.15 8.5 10.79 11.0 13.29 65 76 4.5 7.93 5.0 8.75 6.0 10.36 7.0 11.91 8.0 13.42 9.5 15.58 14.0 21.40 80 89 4.5 9.38 5.5 11.33 6.5 13.22 7。
钢管的公称直径、外径和壁厚
钢管的公称直径、外径和壁厚
钢管是一种通用的构件，广泛用于建筑、机械、石油、化工、航空等领域。
在制造钢管时，公称直径、外径和壁厚是关键参数。
本文将介绍这三个参数的含义、计算方法及其作用。
一、公称直径
公称直径是指钢管的标称直径，通常用英寸或毫米表示，也叫DN号。
在制造钢管时，为了便于设计和管理，规定了一组标准直径，称为公称直径。
公称直径是一个近似值，表示钢管的标称直径，但实际上每根钢管的直径可能略有差异。
例如，国际标准组织ISO规定的公称直径有DN6、DN8、DN10、DN15等。
我国标准（GB/T）中也规定了一组公称直径。
在实际制造钢管时，应该选择规定的公称直径，但如果需要其他直径的钢管，可以特殊制造。
二、外径
外径是指钢管壁的外部直径，通常用毫米表示。
外径是钢管的一个重要参数，它决定了钢管的尺寸大小和用途范围。
钢管的外径可以通过测量直接得到，也可以通过公称直径和壁厚计算得到。
外径 = 公称直径 - 2 x 壁厚
例如，公称直径为20mm，壁厚为2mm的钢管，其外径为16mm。
三、壁厚
总结：
公称直径、外径和壁厚是制造钢管时必须考虑的关键参数。
公称直径是钢管的标称直径，其近似值应当选择规定的公称直径。
外径是钢管壁的外部直径，可以通过公称直径和壁厚计算得到。
壁厚是钢管管壁的厚度，可以通过公称直径和外径计算得到。
这三个参数都决定了钢管的尺寸大小和用途范围，因此在制造和选择钢管时都应该认真考虑。
De、DN、D、d、Φ的含义及区别、用途及表示范围
1.DN和Φ的区别：(1）.DN是指公称通径（第2条公称直径解释），也就是平均直径，指管子的（外径+内径)/2的值，Φ指的是管子的外径一般说Φ50要加壁厚的,如Φ50x4，这个管子外径是50mm，壁厚是4mm.而DN一般要加所能承受的压力，如DN50 1。
6MPa，这个管子外径一定会大于50mm。
在标准里通过公称通径和压力等级可以找到相应壁厚的管子型号.2.公称直径(DN）：(1). 公称直径(nominal diameter)，又称平均外径(mean outside diameter）。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
公称直径是公制mm为基准的,称DN （metric unit）比如DN100的管,如果遇到薄壁管，它得内径就会大于100mm,但遇到厚壁管它得内径就会小于100mm.但计算时取100mm. 也叫DN1003. De、DN、D、d、Φ的含义及区别、用途及表示范围：管子的直径可分为外径。
（De)：（De为external diameter意思是外径)、内径(D)、公称直径（DN）：(DN为Nominaldiameter意思是公称直径）(1）。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值—0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯(PVC）管等管材，应标注公称直径“DN”（如DN15、DN50)。
(2).De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径＊壁厚的形式，例De25×3。
(3)。
D一般指管道内径。
（4)。
d混凝土管内直径.钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）（5）.Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
无缝钢管壁厚规格对照表
无缝钢管是一种中空的长条钢材，常用于管道、容器、结构件等制造领域。
无缝钢管的规格主要以外径和壁厚来标识，不同的规格适用于不同的用途和场合。
以下是常见的无缝钢管壁厚规格对照表：
1. 普通无缝钢管：壁厚一般在2-10mm之间，外径根据规格不同而有所差异，常见的规格有DN15、
DN20、DN25、DN32、DN40、DN50等。
2. 加厚无缝钢管：壁厚超过10mm，一般为12-20mm，主要用于需要承受较大压力的场合。
3. 薄壁无缝钢管：壁厚在1.5-3mm之间，主要用于结构件和装饰领域。
4. 超薄壁无缝钢管：壁厚小于1.5mm，主要用于精密制造和仪器仪表领域。
需要注意的是，无缝钢管的规格并不是固定的，具体的规格和壁厚还要根据实际需求和使用场合来选择。
同时，无缝钢管的质量也很重要，要选择正规厂家生产的合格产品。
(GB标准)钢管壁厚等级(Sch)表示方法
（GB标准）钢管壁厚等级（Sch）表示方法
添加人：admin添加时间：2010-3-3 11:02:00 文章来源：中国钢管经贸网【大中小】
（GB标准）钢管壁厚等级（Sch）表示方法
钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。
主要有三种表示方法：
1）以管子表号（Sch）表示：
对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；
对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级
2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)
3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4
钢管壁厚分级表（GB标准）
以上信息由鲁西外贸钢管有限公司提供，热诚欢迎广大客户与我公司合作.
咨询电话：************传真：************
公司主营：无缝钢管、合金管、锅炉管、螺旋管、焊管、方管、特殊厚壁管等。
SCH10、SCH40、SCH80系列对应的钢管壁厚
SCH10、SCH40、SCH80系列对应的钢管sch, ASTM主要看附件 ASTM管道标准对照表(公制)钢管的壁厚系列钢管壁厚的分级，在不同标准中所表示的方法也各不相同。
但主要有三种表示方法。
1．以管子表号(Sch．)表示壁厚系列这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。
即Sch .=P/[ó]t×1000（1-2-1）式中 P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。
无缝钢管与焊接钢管的管子表号可查资料确定。
ANSI B36.10和JIS标准中的管子表号为；Schl0、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。
管表号(Sch．)并不是壁厚，是壁厚系列。
实际的壁厚，同一管径，在不同的管子表号中其厚度各异。
不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示。
tB=D0P/2[ó]t（1-2-2）t=[D0/2（1-0.125）×P/[ó]t]+2.54（1-2-3）式中 tB t——分别表示理论和计算壁厚，mmD0————管外径，mmP——设计压力，MPa[ó]t——在设计温度下材料的许用压力，MPa计算壁厚经圆整后才是实际的壁厚。
如果已知钢管的管子表号，可根据式（1-2-1）计算出该钢管所能适应的设计压力，即P=Sch..× [ó]t/1000（1-2-4）例如，库存Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应设计压力为：P=40×92/1000①=3.68 MPa中国石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch．5S②， Sch．10，Sch．10s，Sch．20，Sch．20s，Sch．30，Sch．40，Sch。
管道标注DN、De、Dg的含义及管道管径对照表
管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong（汉语拼音“公"的声母）这下你就明白了,Dg是国产货,有中国特色的国产货，现在都不用了1 、水煤气输送钢管(镀锌或非镀锌）、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50）;2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4。
5等)；3、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材,管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指:管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土(或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e(公称壁厚）表示（GB 5836.1—92）6、给水用聚丙烯（PP)、PE管管材规格用de×e表示(公称外径×壁厚)7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter）,又称平均外径(mean outside diameter).这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
无缝钢管管子壁厚计算公式
无缝钢管管子壁厚计算公式钢、合金钢无缝钢管和焊接钢管在受内压时，共壁厚按下式计算：PDδ = ────── + C200[σ]φ+P(2-1)式中d——管璧厚度(毫米)；P——管内介质工怍压力(公斤/厘米2)；在压力不高时，式中分母的P值可取p=0，以简化计算；D——管子外径(毫米)；φ——焊缝系数，无缝钢管φ=1，直缝焊接钢管φ=0.8，螺旋缝焊接钢管φ=0.6；[σ]——管材的许用应力(公斤/毫米2)，管材在各种温度下的许用应力值详见表2-5；C——管子壁厚附加量(毫米)。
管子壁厚附加量按下式确定：C = C1 + C2 + C3(2-2)式中C1——管子壁厚负偏差附加量(毫术)。
无缝钢管(YB231-70)和石油裂化用钢管(YB237-70)壁厚负偏差见表2-1。
冷拔(冷轧)>1 -15钢管热轧钢管 3.5-20 -15>20 -12.5不锈钢、耐酸钢无缝钢管(YB 804-70)壁厚负偏差见表2-2。
冷拨(冷扎)钢管≤1-0.15毫米-0.10毫米＞1-3 -15 -10 ＞3 -12.5 -10热扎钢管≤10-15 -12.5 ＞10～20-20 -15 ＞20 -15 -12.5普通碳素结构钢和优质碳素结构钢厚钢板的厚度负偏差，按热轧厚钢板厚度负偏差(GB709-65)的规定，见表2-3。
厚度1700 1800 2000 2500负偏差厚度4 -0.44.5~-0.5 -0.55.55~7 -0.6 -0.6 -0.68~10 -0.8 -0.8 -0.8 -0.811~25 -0.8 -0.8 -0.8 -0.826~30 -0.9 -0.9 -0.9 -0.9C2——腐蚀裕度(毫米);介质对管子材料的腐蚀速度≤0.05毫米/年时(包括大气腐蚀)，单面腐蚀取C2=1.5毫米，双面腐蚀取C2=2～2.5毫米。
当管子外面涂防腐油漆时，可认为是单面腐蚀，当管子内外壁均有较严重的腐蚀时，则认为是双面腐蚀。
管道标注DN、De、Dg的含义与管道管径对照表
管道标注DN、De、Dg的含义与管道管径对照表管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg 是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
钢管表示方法
钢管表示方法1. 钢管尺寸表达方法钢管的尺寸可以通过管外直径、壁厚和长度来表示。
一根直径为60毫米，壁厚为3毫米，长度为3米的无缝钢管可表示为60*3*3000。
2. 钢管材质表达方法钢管材质通常用化学成分表示，如 C、Mn、Si、S、P、Cr、Ni等元素的含量百分比。
C45钢管代表含碳量为0.45%的钢管。
3. 钢管表面处理表达方法钢管表面可用不同的处理方法，如油漆喷涂、镀锌等。
表面处理可通过表面处理代码或颜色来表示。
红色钢管通常表示经过喷涂处理的钢管。
4. 钢管制造工艺表达方法钢管的制造工艺有无缝和焊接两种。
无缝钢管的制造工艺是通过钢坯加热后轧制而成，焊接钢管则是将钢板或钢带焊接而成。
制造工艺通常由字母S（无缝）或W（焊接）来表示。
5. 普通钢管和特殊钢管普通钢管一般用于一般结构和机械制造等领域，通常表示为347~720。
特殊钢管则是指用于特殊领域的钢管，例如高压锅炉管、石油裂化管、合金钢管等。
特殊钢管通常表示为一系列字母和数字的组合。
6. 钢管同壁厚比（D/T）表达方法同壁厚比（D/T）为钢管外径与壁厚的比值。
根据同壁厚比的不同，钢管可分为轻型、中型和重型。
在钢管规格中，同壁厚比通常用括号括起来表示，例如219(8)表示外径为219毫米、壁厚为8毫米的钢管。
7. 钢管的使用场合钢管的用途广泛，可用于输送液体、气体和固体等。
用于给水管道的钢管应符合国家标准GB/T3091；用于石油、天然气管道的钢管应符合国家标准API 5L.8. 钢管标准表达方法钢管的规格和质量标准由国家和行业标准规定。
国家标准采用GB/T代号表示，行业标准采用代号表示。
GB/T8162-2008表示无缝钢管的规格和标准。
9. 钢管的特殊要求不同用途的钢管有不同的特殊要求，如耐高温要求、耐腐蚀要求等。
用于高温场合的钢管应采用高温合金钢管。
特殊要求通常在钢管规格中标注，例如20CrMo（高温钢管）。
10. 钢管化学成分和物理性能化学成分和物理性能是评定钢管质量好坏的重要指标。
dn100无缝钢管国标壁厚标准
dn100无缝钢管国标壁厚标准
DN100无缝钢管是一种常用的管材，广泛应用于石油、化工、天然气、电力等行业。
国标壁厚标准是指符合国家标准规定的钢管壁厚，下面我们来详细了解一下DN100无缝钢管国标壁
厚标准。
根据国家标准规定，DN100无缝钢管的壁厚应符合以下要求：
1. 标准壁厚：标准壁厚是指符合国家标准规定的钢管壁厚，其公称壁厚与公称直径的比值为0.875。
2. 厚壁钢管：厚壁钢管是指公称壁厚大于标准壁厚的钢管。
在DN100无缝钢管中，厚壁钢管的公称壁厚应不小于标准壁厚
的1.5倍。
3. 超厚壁钢管：超厚壁钢管是指公称壁厚大于厚壁钢管的钢管。
在DN100无缝钢管中，超厚壁钢管的公称壁厚应不小于厚壁
钢管的1.5倍。
需要注意的是，DN100无缝钢管的公称直径为100mm，因此
在选择钢管时应根据实际需求选择合适的壁厚。
如果选择过薄的壁厚，可能会导致钢管在使用过程中出现变形或破裂等安全隐患；如果选择过厚的壁厚，则会增加生产成本和使用成本。
除了上述国标壁厚标准外，DN100无缝钢管还有其他相关标准，如公称直径、公称压力等。
在使用过程中，应按照相关标准进行选择和使用，以确保钢管的安全性和可靠性。
总之，DN100无缝钢管国标壁厚标准是指符合国家标准规定的钢管壁厚，其标准壁厚、厚壁钢管和超厚壁钢管均有明确规定。
在选择和使用时，应根据实际需求选择合适的壁厚，并按照相关标准进行选择和使用。
De、DN、D、d、管径标注
De、DN、D、d、管径标注De、DN、D、d、Φ的含义1、DN（NominalDiameter）原意是管道的公称直径，是外径与管径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De（ExternalDiameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成柱形*壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d一般指混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ直言普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属输油管，应标注“外径×壁厚”。
例如Φ108×4，Φ可省略。
中国、ISO和坦承日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对一般而言钢管规格的表示方法为管外径×壁厚。
例如Φ60.5×3.8。
管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和沟槽等管材，应标注公称直径“DN”（如DN15、DN50）。
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如Φ108×4，ф可省略。
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
4、塑料管材，管径宜按产品标准的演算法表示。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
