非开挖水平定向钻牵引管专项施工方案
非开挖穿越工程水平定向钻施工方案
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司三月二十四日第一章编制根据一、施工方案编制重要根据1、根据现场勘查拟定点位2、施工地区旳水文、地质勘查资料3、有关旳技术原则、规范和规程（达到给水规定）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。
为了保证工程旳顺利进行，我们建议对本次施工旳地质条件进行工程地质堪探，提供行之有效旳科学根据，才干高质量，高原则旳准时完毕施工任务。
根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道旳回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。
2、拟选旳定向穿越方案将根据现场旳具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。
入土和出土两侧各挖一种泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划旳管道拉管长度为120米左右，拉管距离较长，工程规定精确。
施工时加大测量控制旳力度。
本工程施工规定“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工规定高，追求一流质量。
(3) 遇有突发事情或有现况不符状况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理旳应对措施。
二、牵引施工采用非开挖施工方案即水平钻机钻孔牵引管道旳施工措施。
该工程波及面广，如何保证工程质量，保证施工安全是本工程重点控制旳一方面。
水平导向钻进法，它旳重要特点是，可根据预先设计好旳铺管线路驱动装有契形钻头旳钻杆从地面钻入，地面仪器接受由地下钻头内传送器发出旳信息，控制钻头按照预定旳方向绕过地下障碍物直达目旳地，然后卸下钻头换装合适尺寸和特殊类型旳回程扩大器，使之可以在拉回钻杆旳同步将钻孔扩大至所需直径，并将需要铺装旳管线同步返程牵回钻孔入口处。
非开挖定向钻施工方案百度
非开挖定向钻施工方案1. 引言非开挖定向钻是一种无损施工技术，通过使用定向钻机在地下进行土壤钻孔和管道铺设，避免了传统开挖方式对地表和地下管线的破坏。
本文将介绍非开挖定向钻施工方案的基本原理、施工流程以及应用领域。
2. 基本原理非开挖定向钻施工是基于下述原理进行的：•定向钻机：定向钻机是一种专门设计用来进行地下钻孔和管道铺设的设备。
定向钻机能够实现在地下水平、垂直或斜向进行钻孔，以及将管道铺设在钻孔中。
•钻头和导向：定向钻施工过程中，钻头作为工具的核心部分，能够钻入地下并取得必要的数据。
导向工具则帮助控制钻头的方向，确保钻孔的准确性和稳定性。
•压力和推进：钻孔过程中，定向钻机通过施加适当的压力和推进力来推动钻头向前推进。
这样一来，钻头能够顺利移动并在地下形成钻孔。
3. 施工流程非开挖定向钻施工的一般流程如下：1.方案设计：在进行非开挖定向钻施工之前，需要进行详细的方案设计。
这包括确定钻孔的位置、方向和长度，选择适当的钻头和导引工具，以及制定安全措施。
2.钻孔准备：在实际施工前，需要进行钻孔准备工作。
这包括在施工区域进行勘探，获取地下情况的相关信息，并清理地表以便进行钻孔。
3.钻孔施工：施工人员将定向钻机放置在施工区域开始进行钻孔。
根据设计方案，他们将操作定向钻机使钻头进入地下并逐渐向前推进，形成钻孔。
4.管道铺设：钻孔完成后，施工人员会通过钻孔将管道引入地下。
在钻孔过程中，他们会使用导向工具来确保管道的准确铺设，并进行必要的连接和固定。
5.完工验收：施工人员会对施工后的钻孔和管道进行检查和验收。
他们会确认钻孔的准确性和质量，并测试管道的可靠性和流量。
4. 应用领域非开挖定向钻施工广泛应用于以下领域：•地下管道铺设：非开挖定向钻施工可以用于铺设各种类型的地下管道，包括自来水管道、天然气管道和电缆管道等。
相比传统的开挖方式，非开挖定向钻可以减少对地表和周边环境的破坏。
•基础施工：在建筑和桥梁等基础施工中，非开挖定向钻可用于进行土壤勘探和采样，从而提供基于地下情况的施工设计和建议。
牵引管施工技术方案
非开挖定向钻进施工技术方案非开挖定向钻进施工工艺流程1、测量放线根据施工图要求的入土点、出土点坐标放出钻机的中心线及钻机场地、管线焊接场地和泥浆坑的边界线。
钻机侧场地：40×40m 。
管线侧场地：30×30m 。
管线焊接场地：380×12m 。
入土点、出土点的具体位置并使三者成一直线，放线时入土点、施工准备设备搬迁钻机安装 钻导向孔 预扩孔 管线回拖扫线、布管焊接管线下发送沟管线连头倒虹井施工清场、扫尾出土点位置左右偏差不超过20mm，沿管线轴线方向误差不超过40mm，并做出明显标记。
从出土点到回拖管线路的200m内，必须保持直线，在200m以外如因场地限制可以弯曲，曲率半径应大于管径的1500倍。
2、钻机的安装和调试钻机必须安装在入土点与出土点的连线上，左右误差不超过30mm，钻机与水平面的夹角应比设计的入土角大1度。
钻机安装后，应进行试运转，并根据穿越地质和管径大小调整回拖力。
钻机控向系统的调校应与出土点和入土点成一直线，每次调校应旋转六次，保证可信度大于70%。
充分考虑环境因素干扰，适当加长放磁钻杆长度，保证控向测量的精度。
3、导向孔的钻进钻进时的入土角根据施工设计、地质条件综合确定，一般控制在9-12度，出土角控制在4-10度之间。
(2)导向孔根据设计曲线钻进，曲率半径应大于管径的1500倍，每根钻杆的折角根据穿越管径确定于最大不超过2度。
(3)施工过程中，谨慎处理控向数据，依地磁场数据判断控向数据的有效性，并适当控制钻进速度，保证导向孔光滑。
4、管线回拖根据本次穿越工程，采用20″扩孔器进行一次预扩孔，并最终用20″扩孔器后接回拖管段进行回拖作业。
针对本次穿越长度状况，采用发送沟法以降低回拖拉力。
5、泥浆配比泥浆粘度根据地质情况，穿越长度、管线及作业方式决定，并根据实际情况随时调整，导向孔钻进时粘度控制在35-40秒之间，回拖时泥浆粘度在40-50秒之间。
非开挖穿越工程水平定向钻施工方案
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。
根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。
2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。
入土和出土两侧各挖一个泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。
施工时加大测量控制的力度。
本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工要求高，追求一流质量。
(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。
水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。
非开挖水平定向钻施工作业指导书（经典干货）

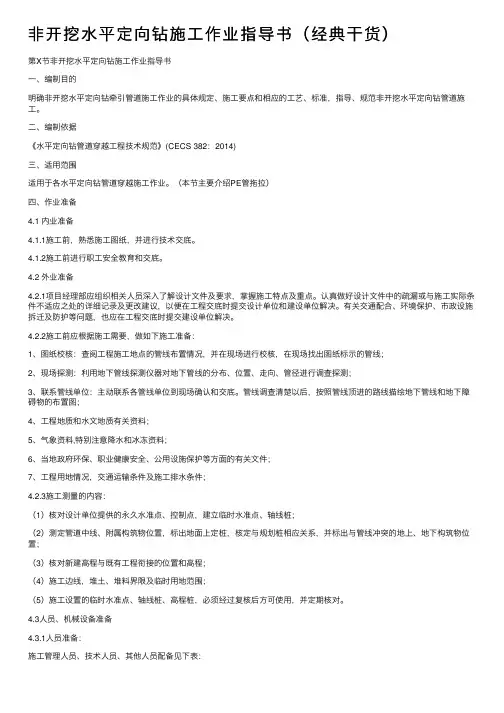

⾮开挖⽔平定向钻施⼯作业指导书（经典⼲货）第X节⾮开挖⽔平定向钻施⼯作业指导书⼀、编制⽬的明确⾮开挖⽔平定向钻牵引管道施⼯作业的具体规定、施⼯要点和相应的⼯艺、标准，指导、规范⾮开挖⽔平定向钻管道施⼯。
⼆、编制依据《⽔平定向钻管道穿越⼯程技术规范》(CECS 382：2014)三、适⽤范围适⽤于各⽔平定向钻管道穿越施⼯作业。
（本节主要介绍PE管拖拉）四、作业准备4.1 内业准备4.1.1施⼯前，熟悉施⼯图纸，并进⾏技术交底。
4.1.2施⼯前进⾏职⼯安全教育和交底。
4.2 外业准备4.2.1项⽬经理部应组织相关⼈员深⼊了解设计⽂件及要求，掌握施⼯特点及重点。
认真做好设计⽂件中的疏漏或与施⼯实际条件不适应之处的详细记录及更改建议，以便在⼯程交底时提交设计单位和建设单位解决。
有关交通配合、环境保护、市政设施拆迁及防护等问题，也应在⼯程交底时提交建设单位解决。
4.2.2施⼯前应根据施⼯需要，做如下施⼯准备：1、图纸校核：查阅⼯程施⼯地点的管线布置情况，并在现场进⾏校核，在现场找出图纸标⽰的管线；2、现场探测：利⽤地下管线探测仪器对地下管线的分布、位置、⾛向、管径进⾏调查探测；3、联系管线单位：主动联系各管线单位到现场确认和交底。
管线调查清楚以后，按照管线顶进的路线描绘地下管线和地下障碍物的布置图；4、⼯程地质和⽔⽂地质有关资料；5、⽓象资料,特别注意降⽔和冰冻资料；6、当地政府环保、职业健康安全、公⽤设施保护等⽅⾯的有关⽂件；7、⼯程⽤地情况，交通运输条件及施⼯排⽔条件；4.2.3施⼯测量的内容：（1）核对设计单位提供的永久⽔准点、控制点，建⽴临时⽔准点、轴线桩；（2）测定管道中线、附属构筑物位置，标出地⾯上定桩，核定与规划桩相应关系，并标出与管线冲突的地上、地下构筑物位置；（3）核对新建⾼程与既有⼯程衔接的位置和⾼程；（4）施⼯边线，堆⼟、堆料界限及临时⽤地范围；（5）施⼯设置的临时⽔准点、轴线桩、⾼程桩，必须经过复核后⽅可使⽤，并定期核对。
[精编]非开挖水平定向钻牵引管专项施工方案
![[精编]非开挖水平定向钻牵引管专项施工方案](https://img.taocdn.com/s3/m/c148129603d8ce2f01662350.png)
非开挖水平定向钻牵引管专项施工方案目录一、工程概述11.1工程概况11.2场地工程地质情况11.2.1工程地质条件11.2.2施工方案选择11.2.3管材选用1二、编制依据1三、非开挖水平定向钻牵引管技术方案23.1穿越部位地段地点23.1.1定向穿越点统计23.1.2定向钻穿越点33.2具体情况83.3连接方法83.4设备的选用及管线敷设受力分析及泥浆要求93.5水平定向钻牵引管施工技术93.5.1施工方法介绍93.5.2施工步骤133.5.4施工进度(各段定向钻穿越)203.5.5施工设计曲线示意图203.5.6泥浆添加剂用量203.5.7主要设备材料表21四、施工关键技术措施224.1关键工序、特殊过程的实施控制224.2注意事项224.3管道回拖过程中遇到障碍物的紧急处理23五、质量保证措施235.1原材料管理235.2施工过程质量管理245.3施工质量管理措施26七、安全文明施工措施287.1、安全措施287.1.1安全施工大纲287.1.2施工现场管理规定297.1.3施工用电管理297.1.4水平导向钻进施工危险源辩识307.2文明施工及环保措施307.2.1文明施工措施307.2.2环境因素辨识表317.2.3环境保护措施317.3机械施工安全技术措施32七、地面交通维护方案32八、管线保护措施33九、应急救援措施339.1施工事故及应急措施339.2物体打击事故应急准备与响应预案34 9.3机械伤害应急准备与响应预案359.4触电事故应急准备与响应预案37非开挖水平定向钻牵引管专项施工方案一、工程概述1.1工程概况本方案主要针对的交通工程信号灯系统、安监工程社会治安视频监控系统横穿G105主线的过路管线采用的非开挖水平定向钻牵引管技术施工。
1.2场地工程地质情况1.2.1工程地质条件本项目改造范围与《G105国道（粤西沿海高速公路出口至梅华西立交段）快速化改造工程》一致，该工程地质勘测资料满足本项目设计深度要求。
非开挖穿越工程水平定向钻施工方案
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。
根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。
2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。
入土和出土两侧各挖一个泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。
施工时加大测量控制的力度。
本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工要求高，追求一流质量。
(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。
水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。
非开挖水平定向钻牵引管专项施工方案
非开挖水平定向钻牵引管专项施工方案早上起来，一杯咖啡，打开电脑，就开始构思这个非开挖水平定向钻牵引管专项施工方案。
思绪如泉涌，那就直接开干吧。
一、工程概述咱们先来聊聊工程本身。
这是一项穿越城市主干道的地下管道工程，咱们要用非开挖技术，减少对地表的破坏，保持交通畅通。
工程难度系数五颗星，但我相信咱们团队能够完美拿下。
1.工程地点：城市主干道下方2.工程规模：管道长度约5公里，管径1米3.工程目标：确保工程安全、高效、环保二、施工准备施工前，准备工作是关键。
这就像做饭前的食材准备，一样都不能少。
1.人员准备：挑选经验丰富的施工队伍，进行技术培训，确保每位成员都熟悉施工流程和操作规范。
2.设备准备：检查非开挖水平定向钻机、牵引管铺设设备等，确保设备正常运行。
3.材料准备：采购高质量的管道、钻头、泥浆等材料，保证施工质量。
三、施工流程就是施工流程。
这就像做菜一样，讲究火候和顺序。
1.定位：确定管道的起点和终点，然后进行精确测量，确保管道走向准确无误。
2.钻孔：使用非开挖水平定向钻机进行钻孔，钻孔过程中要不断调整钻头方向，确保管道沿预定路线前进。
3.铺设管道：钻孔完成后，将管道牵引至预定位置，连接好管道接口，确保管道畅通。
4.泥浆填充：在管道周围填充泥浆，减小管道与土体的摩擦力，提高施工效率。
5.检查验收：施工完成后，对管道进行打压测试，确保管道质量符合标准。
四、施工难点及解决方案1.难点：地下障碍物多，钻孔过程中容易遇到石头、废弃基础等障碍物。
解决方案：提前进行地质勘察，了解地下情况，合理选择钻孔路径，避免遇到障碍物。
2.难点：施工过程中，泥浆可能会对周围环境产生影响。
解决方案：采用环保型泥浆，并在施工过程中严格控制泥浆排放，减少对环境的影响。
五、施工安全措施1.设置安全警示标志，提醒过往行人注意安全。
2.配备专职安全员，对施工现场进行巡回检查，及时发现并消除安全隐患。
3.对施工人员进行安全培训，提高安全意识。
非开挖水平定向钻牵引管专项工程施工方案
范文典范参照指导目录一、工程概括 (1)1.1工程概略 (1)1.2场所工程地质状况 (1)工程地质条件 (1)施工方案选择 (1)管材采纳 (1)二、编制依照 (2)三、非开挖水平定向钻牵引管技术方案 (2)3.1穿越部位地段地址 (2)定向穿越点统计 (2)定向钻穿越点 (4)3.2详细状况 (9)3.3连结方法 (9)3.4设备的采纳及管线敷设受力剖析及泥浆要求 (9)3.5水平定向钻牵引管施工技术 (10)施工方法介绍 (10)施工步骤 (14)施工进度 (各段定向钻穿越 ) (21)施工设计曲线表示图 (21)泥浆增添剂用量 (21)主要设备资料表 (22)四、施工重点技术举措 (24)4.1重点工序、特别过程的实行控制 (24)4.2注意事项 (24)4.3管道回拖过程中碰到阻碍物的紧迫办理 (25)五、质量保证举措 (25)5.1原资料管理 (25)5.2施工过程质量管理 (26)5.3施工质量管理举措 (28)七、安全文明施工举措 (30)7.1、安全举措 (30)安全施工纲领 (30)施工现场管理规定 (31)施工用电管理 (32)水平导向钻进施工危险源辩识 (32)7.2文明施工及环保举措 (32)文明施工举措 (32)环境要素辨别表 (33)环境保护举措 (33)7.3机械施工安全技术举措 (34)七、地面交通保护方案 (34)八、管线保护举措 (35)九、应急营救举措 (36)9.1施工事故及应急举措 (36)9.2物体打击事故应急准备与响应方案 (36)9.3机械伤害应急准备与响应方案 (38)9.4触电事故应急准备与响应方案 (39)非开挖水平定向钻牵引管专项施工方案一、工程概括1.1 工程概略本方案主要针对的交通工程信号灯系统、安监工程社会治安视频监控系统横穿G105 主线的过路管线采纳的非开挖水平定向钻牵引管技术施工。
1.2 场所工程地质状况1.2.1 工程地质条件本项目改造范围与《 G105 国道（粤西沿海高速公路出口至梅华西立交段）快速化改造工程》一致，该工程地质勘察资料知足本项目设计深度要求。
非开挖水平定向钻输电管专项施工方案
非开挖水平定向钻输电管专项施工方案1. 引言本文档旨在提供一份非开挖水平定向钻输电管专项施工方案，以指导工程施工过程中的操作步骤和注意事项。
2. 施工前准备2.1 施工准备在施工前，应进行充分的准备工作，包括但不限于：- 确定施工区域，评估施工现场的环境和地质情况；- 制定详细的施工计划，包括时间安排和资源调配；- 配备必要的施工设备和工具，并进行检修和试运行；- 聘请具备相关经验的工程师和技术人员，并进行培训和指导。
2.2 施工方案设计在进行非开挖水平定向钻输电管施工之前，应进行施工方案的设计，包括但不限于：- 确定输电管的材质、规格和长度；- 确定定向钻机的型号和参数；- 设计定向钻井的路径和坐标；- 确定施工过程中的防护措施。
3. 施工过程3.1 地面准备工作- 清理施工现场，确保工作区域整洁无碍。
- 根据施工方案设计，在施工区域进行土地勘察和标记。
- 铺设临时道路和通行设施，确保施工过程的顺利进行。
3.2 定向钻井作业- 进行定向钻机的组装和调试。
- 根据施工方案设计，准确设置钻井的坐标和路径。
- 控制定向钻井的倾斜度和方向，确保输电管的准确埋设。
3.3 输电管埋设- 在定向钻井完成后，进行输电管的埋设工作。
- 确保输电管的质量和连接的牢固性。
- 根据施工方案设计，采取必要的防护措施，保护输电管。
3.4 施工记录和监测- 在施工过程中，及时记录施工的各项数据和参数。
- 进行施工现场的监测，确保施工过程的安全和质量。
4. 施工后处理4.1 清理工作- 施工完成后，清理施工现场和临时设施。
- 做好施工资料的整理和归档工作。
4.2 质量检验和验收- 进行施工质量的检查和评估。
- 完成施工验收工作，并按照相关标准进行验收报告的编写。
5. 安全注意事项在进行非开挖水平定向钻输电管专项施工时，需要注意以下安全事项：- 定向钻井过程中，要保持施工现场的安全和整洁。
- 使用合格的设备和材料，确保施工质量和安全。
非开挖水平定向钻牵引管专项施工方案
非开挖水平定向钻牵引管专项施工方案1. 项目背景随着城市化进程和基础设施建设的不断推进，地下管线井然成为城市发展中的重要组成部分。
传统的开挖方式对于交通、居民生活等都会造成较大的影响，因此非开挖水平定向钻牵引管技术应运而生，被广泛应用于城市地下管线的建设和维护。
2. 施工准备•确定施工范围和要求•评估地下管线走向和隐患•软土地质和环境调查3. 施工原理非开挖水平定向钻牵引管技术是一种水平打孔施工方法，通过钻头和钻进管道将管线安全地安装在地下。
其施工原理主要包括三个步骤：1.钻井准备：首先确定钻进点和出口，然后利用定向钻机进行钻孔作业。
2.管道安装：通过牵引管道和推进过程，将管道从钻孔中拉出，并沿预定轨迹安装在地下。
3.固定封堵：待管道安装完成后，进行封堵和固定，确保管道的稳固和安全性。
4. 施工流程1.现场勘测2.钻孔定向3.管道牵引4.封堵固定5. 施工注意事项•施工现场安全保障措施•施工过程中与现有管线的协调•钻孔进度和管道安装的监测与调整6. 施工效果评估施工完成后，需要对整个施工项目进行效果评估，包括但不限于施工质量、安全情况、施工进度等方面。
根据评估结果，及时调整施工方案，总结经验，不断优化施工技术和工艺。
7. 结束语非开挖水平定向钻牵引管技术在城市地下管线建设中具有重要意义，减少了对城市环境的影响，提高了工程施工效率和质量。
未来随着技术的不断发展，该技术将更加普及和完善，为城市发展提供更好的支持和保障。
以上是关于非开挖水平定向钻牵引管专项施工方案的相关内容，希望对您有所帮助。
水平定向钻施工方案
五、安全措施及质量管理
1.安全措施
-施工前对全体施工人员进行安全教育及培训。
-施工现场设置安全警示标志，确保施工区域安全。
-定期检查施工设备，确保设备安全运行。
-制定应急预案，应对突发情况。
2.质量管理
-严格按照设计要求及施工规范进行施工。
-施工过程中，加强质量检查，确保工程质量。
-恢复地表，进行绿化和道路修复。
五、安全与质量管理
1.安全管理
-对所有施工人员进行安全教育和技能培训。
-施工现场设置安全警示标志，配备必要的安全防护设施。
-定期进行设备检查和维护，确保设备安全运行。
-制定应急预案，对可能出现的风险进行预控。
2.质量管理
-严格执行国家相关标准和行业规范。
-施工过程中，实施严格的质量检查制度。
2.人员配置
-根据工程需求，合理配置技术人员、施工人员及管理人员。
-对关键岗位人员进行资质审核，确保人员能力满足岗位要求。
3.进度控制
-制定详细的施工进度计划，并跟踪执行情况。
-定期召开进度会议，及时解决施工中遇到的问题。
4.沟通协调
-与政府部门、产权单位、周边居民等保持良好沟通。
-及时处理施工中的突发事件，确保工程顺利进行。
-对关键工序实行旁站监理，确保施工质量。
六、环保措施
-施工过程中，采用封闭式泥浆循环系统，减少泥浆外排。
-废泥浆经过处理，达到环保要求后，运往指定地点处置。
-采取有效措施降低噪音和粉尘排放，减少对周边环境的影响。
七、施工组织与管理
1.组织架构
-设立项目经理部，负责项目整体管理。
-设立专业部门，包括施工、安全、质量、环保等，明确各部门职责。
非开挖水平定向钻牵引管专项施工方案
非开挖水平定向钻牵引管专项施工方案一、施工前准备工作1.1项目背景本项目是为解决区域下水管道故障，采用非开挖水平定向钻牵引管作为修复方案。
此项目的主要目标是确保修复过程对现有环境和道路交通的影响最小化。
1.2施工团队为了保证施工的顺利进行，施工团队将包括以下人员：-项目经理：负责整个项目的策划和管理，并协调各个部门和供应商之间的合作。
-施工队长：负责具体的施工活动安排和技术指导。
-钻场操作员：负责控制水平定向钻机的操作。
-现场安全员：负责确保施工过程中的安全措施符合标准。
1.3设备准备为了顺利进行施工工作，需要准备以下设备和材料：-水平定向钻机：用于钻孔和推进牵引管的设备。
-牵引管：作为修复管道的主要材料。
-钻头和套管：用于钻孔过程中的切削和导向。
-推管机：用于推进牵引管的设备。
-泥浆处理设备：用于处理钻孔产生的泥浆。
二、施工过程2.1立项和策划在开始施工之前，必须进行项目立项和策划。
这包括确定管道故障的具体位置和损坏情况，选择合适的水平定向钻机和其他设备，以及制定详细的施工计划。
2.2施工准备在施工现场，首先需要进行现场勘测和标记，确定钻孔和牵引管的位置和路线。
然后，需要清理施工区域，并确保施工过程中不会对周围的环境和道路交通造成影响。
2.3钻孔过程钻孔是整个施工过程中的关键步骤。
首先，使用导向钻头进行定向钻进，以确保钻孔的方向和位置准确。
然后，使用逐级扩孔的方法，逐渐增大钻孔的直径，直到达到所需尺寸。
在钻孔过程中，需要不断注入泥浆来冷却钻头，并清除钻孔产生的泥浆。
2.4牵引管安装在完成钻孔后，需要将牵引管安装到钻孔中，并通过推管机推进管道，直到完全安装到目标位置。
在推进过程中，需要不断进行监测和调整，以确保牵引管的位置和方向符合设计要求。
2.5泥浆处理施工过程中产生的泥浆需要及时处理，以避免对环境造成污染。
泥浆处理设备将泥浆进行过滤和分离，使其回收利用或安全地处理掉。
2.6后期工作在完成牵引管的安装之后，需要进行验收和测试，以确保管道的完整性和正常运行。
非开挖定向钻 施工方案
非开挖定向钻施工方案非开挖定向钻施工方案一、施工前的准备工作1. 编制施工方案：施工前需编制详细的施工方案，包括定向钻孔的位置、深度、直径和布置方式等。
2. 现场勘测：对施工地点进行勘测，确认地下管线的情况及周边环境条件，并进行布置定向钻孔的坐标。
3. 设备准备：准备好所需的定向钻机、钻头、钻杆、泥浆处理设备等施工设备。
4. 施工人员培训：对施工人员进行必要的培训，包括定向钻机的操作和安全注意事项等。
二、施工步骤1. 孔位布置：根据勘测结果，在地面上标记出需要进行定向钻孔的位置和方向。
2. 钻井准备：将定向钻机移至钻孔位置，进行基础平整和固定，并装配好钻头和钻杆。
3. 钻孔过程：启动定向钻机，根据施工方案控制钻杆的旋转和推进，通过连续的转动和推进来钻孔，同时通过注入泥浆来冲刷碎屑物。
4. 泥浆处理：将泥浆处理设备与定向钻机连接，过滤和处理钻孔中的泥浆，确保泥浆能够循环使用，并保持钻孔的稳定和清洁。
5. 定向控制：通过调整定向钻机的操作，控制钻孔的方向和角度，使其符合设计要求。
6. 钻穿管道：在定向钻孔达到设计要求的深度后，停止钻进，通过逆转钻杆，从钻孔中取出。
7. 安装管道：在钻孔中安装管道，可根据需要进行一定的固定和密封处理。
8. 断层修复：根据管道安装情况，对进行修补和修复，确保管道的完整和安全运行。
9. 施工记录：对整个施工过程进行记录，包括钻孔深度、泥浆使用情况、管道安装情况等。
三、施工安全措施1. 施工人员需佩戴安全帽、安全鞋等必要的个人防护装备。
2. 施工现场需要设置警示标志和隔离设施，确保人员和设备安全。
3. 提前对施工地点进行安全检查，确保没有明显的地质灾害隐患。
4. 定向钻机操作人员要经过相关培训和资质考核，保证操作的安全和质量。
5. 加强对钻井设备的维护，及时检修和更换磨损部件，确保设备的安全和可靠性。
总之，非开挖定向钻施工方案在进行施工前需要进行充分的准备工作，并且在施工过程中要严格按照方案执行。
非开挖定向钻施工方案
非开挖定向钻施工方案一、引言非开挖定向钻施工是一种基于钻孔技术进行管线铺设或修复的方法。
相比传统的开挖施工方式，非开挖定向钻具有无需破坏地表、快速施工、低环境影响等优点，被广泛应用于城市地下管线的建设与维护。
本文将介绍非开挖定向钻施工的基本原理、施工步骤以及注意事项，旨在帮助工程师和施工人员更好地理解和应用这一技术。
二、基本原理非开挖定向钻施工利用钻孔设备在地下钻取孔道，并通过这些孔道进行管线铺设或修复。
其基本原理如下：1.孔道钻取：首先进行孔道的钻取，通常使用水平定向钻机进行。
通过合理的钻孔参数设置，钻孔设备能够在地下水平或垂直钻取出一条通道。
2.孔道加固：钻取完成后，需要对孔道进行加固，以确保其稳定性。
一般采用灌注密封的方式进行加固，即通过注入水泥浆等材料，使孔道壁面形成一层坚固的衬垫。
3.管线铺设或修复：当孔道加固完毕后，可以通过孔道进行管线的铺设或修复。
通常情况下，管线将通过滑动套管或拖曳设备的方式从一端滑入孔道，最终完成管线的安装。
三、施工步骤非开挖定向钻施工包括以下主要步骤：1.工程准备：在开始施工前，需要进行周密的工程准备工作。
包括确定钻孔的位置、深度和方向等，制定施工计划，并准备好所需的钻孔设备和材料。
2.钻孔设备安装：将水平定向钻机等钻孔设备安装在施工现场，并进行必要的调试和检查。
确保设备正常运行，并做好安全防护措施。
3.钻孔施工：按照施工计划进行钻孔工作。
根据钻孔的长度和方向进行调整，并确保钻孔的质量符合要求。
在钻孔过程中，施工人员需密切关注孔壁稳定性，及时采取加固措施。
4.孔道加固：完成钻孔后，需要对孔道进行加固。
通过灌注密封材料等方式，加固孔道的壁面，以提高孔道的稳定性。
同时，注意控制加固材料的用量和均匀性。
5.管线铺设或修复：当孔道加固完毕后，可以进行管线的铺设或修复工作。
通过滑动套管或拖曳设备将管线从一端滑入孔道，直至到达目标位置。
同时，注意管线的连接和固定等环节。
6.验收与清理：在管线铺设或修复完成后，进行验收工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概述 (1)1.1工程概况 (1)1.2场地工程地质情况 (1)1.2.1工程地质条件 (1)1.2.2施工方案选择 (1)1.2.3管材选用 (1)二、编制依据 (1)三、非开挖水平定向钻牵引管技术方案 (2)3.1穿越部位地段地点 (2)3.1.1定向穿越点统计 (2)3.1.2定向钻穿越点 (3)3.2具体情况 (8)3.3连接方法 (8)3.4设备的选用及管线敷设受力分析及泥浆要求 (9)3.5水平定向钻牵引管施工技术 (9)3.5.1施工方法介绍 (9)3.5.2施工步骤 (13)3.5.4施工进度(各段定向钻穿越) (20)3.5.5施工设计曲线示意图 (20)3.5.6泥浆添加剂用量 (20)3.5.7主要设备材料表 (21)四、施工关键技术措施 (22)4.1关键工序、特殊过程的实施控制 (22)4.2注意事项 (22)4.3管道回拖过程中遇到障碍物的紧急处理 (23)五、质量保证措施 (23)5.1原材料管理 (23)5.2施工过程质量管理 (24)5.3施工质量管理措施 (26)七、安全文明施工措施 (28)7.1、安全措施 (28)7.1.1安全施工大纲 (28)7.1.2施工现场管理规定 (29)7.1.3施工用电管理 (29)7.1.4水平导向钻进施工危险源辩识 (30)7.2文明施工及环保措施 (30)7.2.1文明施工措施 (30)7.2.2环境因素辨识表 (31)7.2.3环境保护措施 (31)7.3机械施工安全技术措施 (32)七、地面交通维护方案 (32)八、管线保护措施 (33)九、应急救援措施 (33)9.1施工事故及应急措施 (33)9.2物体打击事故应急准备与响应预案 (34)9.3机械伤害应急准备与响应预案 (35)9.4触电事故应急准备与响应预案 (37)非开挖水平定向钻牵引管专项施工方案一、工程概述1.1工程概况本方案主要针对的交通工程信号灯系统、安监工程社会治安视频监控系统横穿G105主线的过路管线采用的非开挖水平定向钻牵引管技术施工。
1.2场地工程地质情况1.2.1工程地质条件本项目改造范围与《G105国道（粤西沿海高速公路出口至梅华西立交段）快速化改造工程》一致，该工程地质勘测资料满足本项目设计深度要求。
根据相邻场区及原道路的地质报告揭示，场内岩土自上而下分为：人工填土（耕植土）（Qml）、第四系海陆交互相沉积层（Qme）淤泥、第四层冲积层（Qal）粘土、砾砂、粉质粘土、粗砂和第四系残积层（Qel）砂质粘土及微风化花岗岩（γ）。
燕山期花岗岩各风化层构成场地的岩石基底，均有较高的强度及较小变形的特点，为场地内良好的天然地基土或深基础持力层。
1.2.2施工方案选择根据场地工程地质条件及勘察报告及设计文件，采用非开挖水平定向钻牵引管技术施工。
1.2.3管材选用根据珠交通纪字〔2015〕10号珠海交通集团会议纪要，将原设计管径为100mm的镀锌钢管改为直径为110mm的PE软管。
详见附件1《珠海交通集团会议纪要珠交通纪字〔2015〕10号》。
二、编制依据1、《水平定向钻进管线铺设工程技术规范》（试行）。
2、油天然气管道穿越工程施工及验收规范》（SY-T 4079-95）。
3、工设计图纸、设计变更文件和地质勘察资料。
4、家现行的法令、法规，地区颁布的安全检查、消防、文物、环保等管理规定。
三、非开挖水平定向钻牵引管技术方案根据国道G105慢行系统交通整治工程中交通工程及安监工程，均有非开挖水平定向钻牵引管铺设管线项目，现确定穿越机动车道将专用水平定向钻机及施工工艺完成穿越敷设电缆管线任务。
3.1穿越部位地段地点3.1.1定向穿越点统计根据本工程设计施工图，交通工程、安监工程，现对顶管部位列表如下：交通工程、安监工程顶管部位统计表项地段序桩标长度（m）说明总长（m）交通工程一、G105沿海高速交叉口①K2683+556 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井57133②K2683+602 19由交叉口绿化岛交通灯电缆井穿105主线至中央绿化带交通灯电缆井③K2683+602 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井二、永二村人行过街改造段④K2684+307 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井38⑤K2684+326 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井三、和平市场行过街改造段⑥K2685+969 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井38⑦K2685+986 19由路边人行道交通灯电缆井穿105主线至中央绿化带交通灯电缆井安监工程四、G105沿海高速交叉口⑧K2683+605 20由路边人行道Ⅱ型（安监）检查井穿105主线至中央绿化带Ⅱ型（安监）检查井2080五、界涌天桥近地⑨K2684+767 20由中央分隔带Ⅱ型（安监）检查井穿G105主道至路边人行道Ⅱ型（安监）检查井33⑩K2684+767 13路边人行道Ⅱ型（安监）检查井至1#箱变六、沥溪天桥近地○11K2687+300 20由中央分隔带Ⅱ型（安监）检查井穿G105主道至路边人行道Ⅱ型（安监）检查井27○12K2687+300 7路边人行道Ⅱ型（安监）检查井至2#箱变合计2133.1.2定向钻穿越点（1）交通工程定向穿越点为7个，安监工程为5个，共计12个定向穿越点，即有12个入土点、12个出土点。
平面布置如图：一、G105沿海高速交叉口二、永二村人行过街改造段三、和平市场人行过街改造段安监工程：四、 G105沿海高速交叉口 施工区远康科技五、 界涌天桥近地105国道国道G105慢行系统交通整治工程非开挖水平定向钻牵引管专项施工方案沥溪村委会天赐制衣105国道105国道六、沥溪天桥近地（2）穿越管按设计图，交通工程均在每条顶管铺设2根DN100镀锌钢管，顶管长度合计为133m，考虑到拖管弯曲要求，建议采用PE管，但需经设计院批准、监理认同；安监工程亦均在每条顶管中铺设2根DN100镀锌钢管，顶管长度合计为80m。
交通及安监合计总长度为213m。
如有调整，则按批准设计变更图计算实际长度。
（3）敷设层深度按设计院设计交底确定深度为路面以下2.0m左右。
（4）敷设层土质：参考三座桥梁桩柱图1.0～2.0m深度为素填土。
（5）管材：2DN100镀锌钢管。
说明：1、施工现场已根据具体情况及场地要求作出报告，并形成《珠海交通集团会议纪要珠交通字〔2015〕10号》。
对于入口点，即顶管顶进处的场地需满足钻机和钻杆长度计9米和完成宽度4米要求。
在G105国道与沿海高速连接线交叉口信号灯处、永二村人行过街信号灯处、界涌天桥处、沥溪天桥处斜放水平定向钻机斜进施工。
在仅国道G105慢行系统交通整治工程非开挖水平定向钻牵引管专项施工方案有3m宽的中央绿化带为出土点回拖Φ110PE管，20～30m长和管线需要有足够的弯曲铺放管材场地，所以入钻点和出钻点将由设计垂直布设改变为有斜度的要求，这样才能满足施工要求；同时，由于入口平面将遇到各种问题，如地下井管等，需作一些调整。
现将各钻机入口及出口的桩标变动情况。
变化参数汇总见附件2《关于国道105慢行系统交通整治工程顶管变更情况报告》水平定向钻牵引管变化参数汇总表。
2、施工队必须在每处水平定向钻出土点进行人工探井探坑，尤其在中央绿化带要十分注意，遇到地下管线作好保护措施，确保地下管线安全前提下，才能钻进。
合理化建议：对于第○10段与第○12段辅道顶管，由于路线在辅道砼路面下，管长也较短，可用简便快捷的常规分段凿开路面进行埋管后再恢复砼路面的方法。
路面开缝仅需20～25cm宽，达到深度能埋110管即可。
为不影响交通，可在开掘区安装好交通警示疏导设施后，临时封半条路面进行即开即埋即恢复抢建埋管。
3.2具体情况12个穿越点，采用定向钻施工。
根据我司以往施工经验，确定穿越使用XZ-25型钻孔机；由于设计敷设深度不大，即顶管尝试亦不大，在路面2.0m深度下顶。
所以入钻角度较小。
入土点一端安放钻机设备，钻杆以及泥浆池、膨润土等，占地范围为10m ×4m；出土点接收井坑范围为长×宽×深＝10m×1m×2m。
现场场地应满足入土点和出土点的施工平面尺寸要求。
由于交通及安监工程从G105沿海高速交叉口到沥溪人行天桥近地从K2683+556～K2687+300全长约4公里路段，为地下管线非常之多的地段，须十分注意地下管线安全施工距离，其中，给排水管线、电缆电讯及光缆地下管廊管线，均需有安全深度距离，保证与交通、安监敷设地下管线安全通过。
穿越这些地下管线，应保证这些地下管线底部标高以下再有50cm～100cm的安全距离。
如果假定地下管线为75～100cm，则加上50cm～100cm安全深度，顶管深度应在地面以下是2.0m则是安全深度。
3.3连接方法为保证施工安全可靠，施工时还必须考虑以下事项：（1）接头应焊接牢固可靠，强度不低于母材强度；（2）敷设时应避免表面划伤或损坏；（3）敷设时回拖力应控制在理论计算值以内；（4）敷设完毕后，两端应时行封堵，避免杂物进行。
3.4设备的选用及管线敷设受力分析及泥浆要求2×DN100镀锌钢管或PE管道敷设受力分析：（1）管材自重不计；摩擦系数0.5；弹性变形受力系数1.2；最大穿越长度30米。
电缆在孔内浮力F=π×(D/2)2×1000×30×0.5×1.2=747.5公斤钻机可选 F ÷0.8=934.4公斤，为了保证钻导向孔及扩孔的成功率、按期完工，钻机选用可选≥15吨钻机。
现取25T钻机则可行。
（2）泥浆黏度要求：粘土≥45秒。
3.5水平定向钻牵引管施工技术3.5.1施工方法介绍（1）施工步骤：钻导向孔：导向孔钻进就是从起始位置沿预定路线向目标位置钻进的过程。
为了准确地沿预定线路前进，司钻手必须控制钻头体的钻进方向，有时还需要变向。
变向的简单原理是：当边旋转边推进时，钻头体直线行进；当不旋转只推进时，钻头体沿弧线行进。
实质上，一个完整的导向孔就是由一系列的直孔通过变向推进连接而成的。
复线: 导向完成后，由规划设计院委派工作人员。
利用全站型电子速测仪（Electronic Total Station）对管位轨迹参数进行复核。
确认实际施工导向轨迹与规划设计施工方案轨迹是否一致。
回扩:回扩是将导向孔扩大，使其与所要铺设的管线直径相适应的过程。
例如，要铺设2DN100的镀锌钢管，就需要将孔径扩大到管径的1.5-2倍。
如果要回拖2Φ110，则要求孔径扩大到35～40cm，如将交通工程2Φ110与安监工程2Φ110同时捆绑铺设，则孔径扩大应达到38～50cm。
