彩色电视机原理PAL制
在中频通道中还加入自动增益控制电路（AGC）、自动频率调整 电路（AFT）。
3、亮度通道
亮度通道通过4.43MHZ的陷波器取出亮度信号，送入矩阵电路， 在亮度通道中为了能够调节图像背景亮度加有：亮度调节控制电路 和对比度调节电路。
由于亮度信号与色度信号不是经过同意电路处理，在最后到达矩 阵电路时，色度信号比亮度信号要迟一点。这样会导致显示屏上亮 度图像与色度图像不相重合，如图。为了克服这一现象，所以需把 亮度信号延时0.6us。
正常
亮、色信号不重合
4、色度通道
预视放送来的彩色全电视信号经过4.43MHz的带通滤波器取出 色度信号。然后在同步选通电路中完成时间分离，分别输出色同步 信号和色度信号。
为了认为的能够改变彩色图像的浓度，在色度通道中还加有色饱和 度调节控制电路。为了使输出的色度信号稳定，在带通放大器中设 置有自动噪声控制电路（ANC）。为了在接受黑白电视信号不受色 度信号的干扰，色度通道还设置了自动消色控制电路（ＡＣＫ）。
路放
相移 倒相
同步分离
场扫描 行扫描 中、高压形成
二、彩色电视机各部分电路工作原理
1、高频调谐电路
对天线输入的高频信号进行选频、放大和频率变换，输出频率 固定的中频信号。输出38MHz图像信号、31.5MHZ的伴音信号和 33.57MHz的放大，满足检波的需要。图像 检波器解调出彩色全电视信号，信号送入预视放进一步放大，预视 放输出一路亮度信号、一路色度信号，另一路送同步检波电路。
排 列） 20世纪60年代：单抢三束栅网管（电子抢一字排列，荧光粉从上
到下呈条状） 20世纪70年代：自会聚彩色显像管（采用独特的偏转线圈，目前
使用的显像管）
二、彩色显像管结构
彩色显像管主要有：电子抢、荧光屏、荫罩板、玻璃外壳四大
3、亮度通道
亮度通道通过4.43MHZ的陷波器取出亮度信号，送入矩阵电路， 在亮度通道中为了能够调节图像背景亮度加有：亮度调节控制电路 和对比度调节电路。
由于亮度信号与色度信号不是经过同意电路处理，在最后到达矩 阵电路时，色度信号比亮度信号要迟一点。这样会导致显示屏上亮 度图像与色度图像不相重合，如图。为了克服这一现象，所以需把 亮度信号延时0.6us。
正常
亮、色信号不重合
4、色度通道
预视放送来的彩色全电视信号经过4.43MHz的带通滤波器取出 色度信号。然后在同步选通电路中完成时间分离，分别输出色同步 信号和色度信号。
为了认为的能够改变彩色图像的浓度，在色度通道中还加有色饱和 度调节控制电路。为了使输出的色度信号稳定，在带通放大器中设 置有自动噪声控制电路（ANC）。为了在接受黑白电视信号不受色 度信号的干扰，色度通道还设置了自动消色控制电路（ＡＣＫ）。
路放
相移 倒相
同步分离
场扫描 行扫描 中、高压形成
二、彩色电视机各部分电路工作原理
1、高频调谐电路
对天线输入的高频信号进行选频、放大和频率变换，输出频率 固定的中频信号。输出38MHz图像信号、31.5MHZ的伴音信号和 33.57MHz的放大，满足检波的需要。图像 检波器解调出彩色全电视信号，信号送入预视放进一步放大，预视 放输出一路亮度信号、一路色度信号，另一路送同步检波电路。
排 列） 20世纪60年代：单抢三束栅网管（电子抢一字排列，荧光粉从上
到下呈条状） 20世纪70年代：自会聚彩色显像管（采用独特的偏转线圈，目前
使用的显像管）
二、彩色显像管结构
彩色显像管主要有：电子抢、荧光屏、荫罩板、玻璃外壳四大
PAL制电视基础
2．5．1 相位失真的慨念及影响
彩色电视机的图像失真有亮度失真、饱和度失真和色调失真 (几何失真不讨论) 。其中，亮度失真主要影响景物的层次，色饱和度失真则改变颜色的深浅程度，而色调失真会造成景物的颜色改变。这三种失真中，人眼对色调的失真最为敏感，NTSC制中，色度信号的相位失真会带来明显的色调失真。
第n行色度： F n= U sinωSCt + V cosωSCt， 第n+1行色度： F n+1= U sinωSCt - V cosωSCt， PAL色度信号的数学表达式为：
对于隔行扫描来说，奇数帧(第1，3，5，…帧)的奇数行取正号，偶数行取负号；偶数帧(第2，4，6、…帧)的奇数行取负号，偶数行取正号。取正号的行叫NTSC行(简称N行)，取负号的行叫PAL行(简称P行) ，如 图2-20
（2） 为抑制色度信号副载波对亮度信号的干扰，在Y通道中接入一个副载波陷波器。陷波后的Y信号经过放大后与行、场同步及消隐信号相混合。
（3） 色差信号（R-Y）和（B-Y）经幅度和频带压缩后，得到V、U。V信号与+K脉冲混合后与±coswSCt副载波同时进入平衡调幅器，经平衡调幅电路输出红色度分量±FV和色同步信号±FbV分量；色差信号U与-K脉冲混合后，对sinwSCt平衡条调幅，得到FU和色同步信号FbU分量。以上二色度分量与色同步信号分量混合后，最后得到色度信号F和色同步信号Fb。 为了得到逐行倒相的正交副载波±coswSCt，需要设置90°移相、180°倒相和PAL开关电路、逐行倒相的半行频（7.8kHz）开关控制信号jK（t）。
所示应该指出，逐行倒相并非将整个色度信号倒相，也不是扫描方向的改变，而是将色度V分量（FV分量）的副载波相位逐行改变180°.
彩色电视机的图像失真有亮度失真、饱和度失真和色调失真 (几何失真不讨论) 。其中，亮度失真主要影响景物的层次，色饱和度失真则改变颜色的深浅程度，而色调失真会造成景物的颜色改变。这三种失真中，人眼对色调的失真最为敏感，NTSC制中，色度信号的相位失真会带来明显的色调失真。
第n行色度： F n= U sinωSCt + V cosωSCt， 第n+1行色度： F n+1= U sinωSCt - V cosωSCt， PAL色度信号的数学表达式为：
对于隔行扫描来说，奇数帧(第1，3，5，…帧)的奇数行取正号，偶数行取负号；偶数帧(第2，4，6、…帧)的奇数行取负号，偶数行取正号。取正号的行叫NTSC行(简称N行)，取负号的行叫PAL行(简称P行) ，如 图2-20
（2） 为抑制色度信号副载波对亮度信号的干扰，在Y通道中接入一个副载波陷波器。陷波后的Y信号经过放大后与行、场同步及消隐信号相混合。
（3） 色差信号（R-Y）和（B-Y）经幅度和频带压缩后，得到V、U。V信号与+K脉冲混合后与±coswSCt副载波同时进入平衡调幅器，经平衡调幅电路输出红色度分量±FV和色同步信号±FbV分量；色差信号U与-K脉冲混合后，对sinwSCt平衡条调幅，得到FU和色同步信号FbU分量。以上二色度分量与色同步信号分量混合后，最后得到色度信号F和色同步信号Fb。 为了得到逐行倒相的正交副载波±coswSCt，需要设置90°移相、180°倒相和PAL开关电路、逐行倒相的半行频（7.8kHz）开关控制信号jK（t）。
所示应该指出，逐行倒相并非将整个色度信号倒相，也不是扫描方向的改变，而是将色度V分量（FV分量）的副载波相位逐行改变180°.
第六章PAL制彩色解码器的组成及原理
第六章 PAL制彩色解码器
3.副载波恢复电路：
1）作用：一是为同步检波器加入一个频率和相位与发 送端相同的基准副载波信号。
二是提供ACC、ACK等电路的控制信号。
2）组成：
锁相环电路
B
APC
鉴相器
7.8KHz 选频放大
移相网络
低通 滤波器
VCO压 控振荡器
s in sc t
识别信 号形成
+1
双稳态 触发器
第六章 PAL制彩色解码器
自动亮度限制电路 .
第六章 PAL制彩色解码器
2.色度通道
1）色度通道的作用:色度通道的功能是从FBYS信号中分离 出FB信号，再从中分离出色差信号ER-Y和EB-Y。
2）色度通道的组成如下图:
FBYS
FB
F
带通
色同
放大器
步分离
彩色 控制
FV
V同 步检波
V放大器 V
ER-Y
U
+
s in sc t
1H 延迟
1H 延迟
(LC89950) 基带延迟线
第六章 PAL制彩色解码器
基带延迟线的主要器件是 CCD（电荷耦合）器件，它是 在 P（或 N）型半导体硅衬底上生成一层约 100 nm 厚的二氧 化硅绝缘层，再在绝缘层上依次沉积金属电极，就形成了金属 -氧化物-半导体主体。CCD 器件还具有输入和 输出结构，输入结构是将输入的电信号转化为电荷量的多少注 入到 MOS 电容器，输出结构是根据 MOS 电容器所带电荷量 的多少转化为信号电压的高低。MOS 电容器在有规则的时序 脉冲作用下，使电容器上所充的电荷一级一级往下转移，可实 现信号的延时。
ACC电路：称为自动色度控制 ，色度信号幅值的变化， 自动调节色度放大的增益。

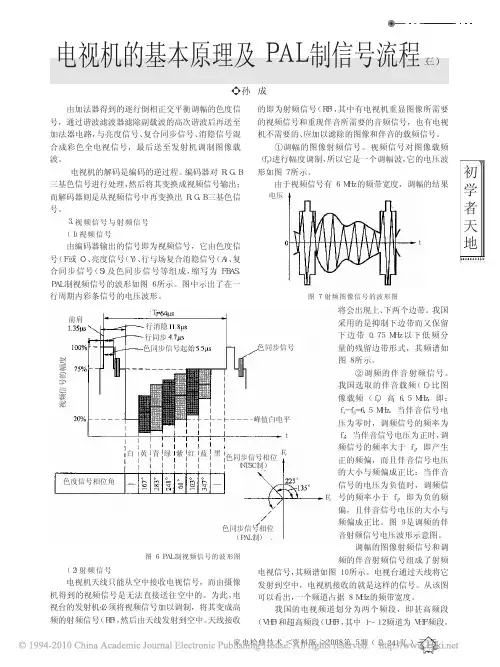

电视机的基本原理及PAL制信号流程_三_
图 ３ 按集成的中间件分类的机顶盒
件的机顶盒、支持硬盘带录像功能的机顶盒、高清机顶 盒、双向回传机顶盒等。
（５）按照分辨率，数字机顶盒可分为标准清晰度 （ＳＤＴＶ）机顶盒、高清晰度（ＳＤＴＶ）机顶盒。 !
分量与 ＮＴＳＣ 制相同，Ｖ 分量则逐行倒相 １８０°）。中国、 号每行连续传送，而由色差信号调频形成的色度信号
（ １） Ｎ
ｆｐ
ｆｓ
ＮＴＳＣ 制是世界上第一种兼容性彩色电视制式，于
图 １０ 残留边带射频电视信号的频谱示图
１９５３ 年 在 美 国 研 制 成 功 。 ＮＴＳＣ 是 英 文 Ｎａｔｉｏｎａｌ ＴｅｌｅｖｉｓｉｏｎＳｙｓｔｅｍ Ｃｏｍｍｉｔｔｅｅ［（美国）国家电视制式
彩色电视的制式可按以下两种方式进行分类。
同步信号上（ＰＡＬ 制色度信号由 Ｕ、Ｖ 分量组成，其中 Ｕ
１８ （ 总 ２４２ 页 ） 家电检修技术 ＜ 资料版 ＞２００８ 第 ５ 期
有线电视机顶盒的 技 术 壁垒及 分 类
"何向阳
１． 机顶盒的技术壁垒
（１）数字电视属于新兴行业，与传统产业不同，由
于各地网络采用加密方式不同，开展的业务不同，个性
者
线等选择 ２～４ 个厂家授权提前 ｌ～２ 年介入开发，只
天
有获准的厂家才有资格开发。
地
（３）有些 ＣＡ（条件接收）厂家对机顶盒厂家有一定
选择性，而且入门费较高，只有有实力的厂家才有资格
去集成。
（４）数字电视技术发展非常迅速。只有重视数字电
视研发投入的企业，不断研发和推出新产品，才能保持
领先地位。
进入数字电视行业的市场壁垒除了由于该产业所
学 由于视频信号有 ６ ＭＨｚ 的频带宽度，调幅的结果
彩色电视机原理与维修第1.6讲 NTSC与PAL制
电视制式是指电视发送与接收系统的技术标准和规格。 1.5.1 NTSC制 1、概述： NTSC（National Television System Committee）是19-
53年美国提出，并于1954年首次试播彩色电视节目。目前
主要有美国、日本、加拿大、墨西哥、菲律宾等国家使用。 NTSC制对色差信号的处理采用了正交平衡调幅。 2、NTSC-M制编码原理图
（2）编码过程：如下图所示。
本课小结： 1、NTSC制编码过程:NTSC4.43及NTSC3.58； 2、NTSC制特点； 3、PAL制编码原理及克服相位失真原理； 4、PAL制编码过程。 作 业： 1、PAL采用了什么调制方式？它是怎样克服NTSC制色 调畸变的？ 2、说明PAL制的编码过程。
90o移相
180o倒相
（3）逐行倒相色度信号矢量图:
V FV Fn
φ
o
U -φ FU
-FV
Fn+1
单一色度信号失量图
彩条信号失量图
2、PAL制相位失真的补偿原理 （1）色度信号无失真：
+V Fn φ o U Fn＋1 o +V φ U Fn＋1 Fn
-V
-V
演 示
（2）色度信号有失真的补偿原理
4、NTSC-M制主要特点 NTSC的主要优点:色度信号的组成方式最简单，因而解
码电路简单，易于集成化；其次亮度信号与色度信号频谱以
最大间距错开，亮色串扰小，故兼容性好。 NTSC的主要缺点:对色度信号相位失真敏感，即色度信
号的相位失真易容产生彩色图像色调畸变。
1.5.2 PAL制
PAL制是1962年德国德律风根（Telefunken）公 司研制成功的兼容制彩色电视制式，PAL是逐行倒 相（Phase Alternation Line）的英文缩写。 目前使用PAL制的国家有：德国、中国、英国
53年美国提出，并于1954年首次试播彩色电视节目。目前
主要有美国、日本、加拿大、墨西哥、菲律宾等国家使用。 NTSC制对色差信号的处理采用了正交平衡调幅。 2、NTSC-M制编码原理图
（2）编码过程：如下图所示。
本课小结： 1、NTSC制编码过程:NTSC4.43及NTSC3.58； 2、NTSC制特点； 3、PAL制编码原理及克服相位失真原理； 4、PAL制编码过程。 作 业： 1、PAL采用了什么调制方式？它是怎样克服NTSC制色 调畸变的？ 2、说明PAL制的编码过程。
90o移相
180o倒相
（3）逐行倒相色度信号矢量图:
V FV Fn
φ
o
U -φ FU
-FV
Fn+1
单一色度信号失量图
彩条信号失量图
2、PAL制相位失真的补偿原理 （1）色度信号无失真：
+V Fn φ o U Fn＋1 o +V φ U Fn＋1 Fn
-V
-V
演 示
（2）色度信号有失真的补偿原理
4、NTSC-M制主要特点 NTSC的主要优点:色度信号的组成方式最简单，因而解
码电路简单，易于集成化；其次亮度信号与色度信号频谱以
最大间距错开，亮色串扰小，故兼容性好。 NTSC的主要缺点:对色度信号相位失真敏感，即色度信
号的相位失真易容产生彩色图像色调畸变。
1.5.2 PAL制
PAL制是1962年德国德律风根（Telefunken）公 司研制成功的兼容制彩色电视制式，PAL是逐行倒 相（Phase Alternation Line）的英文缩写。 目前使用PAL制的国家有：德国、中国、英国
彩色电视的基本原理
0
矢量表示法
f MHz 6
例：红色 R＝1 B＝0 G＝0 Y＝0.3
V＝0.877（R－Y）＝0.877X0.7≈0.6139
U＝0.493（B－Y）＝0。493X（－0.3）≈－0.193
得
Fｍ＝0.63
tg 1 V tg 1 0.6139 103
U
0.193
V
Fｍ
0 －
F＝FU＋FV NTSC行
用电阻矩阵
黑白电视信号相同
5、图像载频、伴音载频与黑白电视信号相同。
接收彩色图像信号时
2 彩色广播电视系统为实现兼容采取的措施 －、接收机中设置亮度和色度两个通道
二、传送亮度信号Y和色差信号R－Y、B－Y
Y、R－Y、B－Y的获得方法
R摄像管 R
混合
R1
－Y
G摄像管 G R2
倒相
R－Y Y
－（R－Y） G－Y矩阵 －（G－Y）
接收端 R＝0.8、G＝0.309、B＝0.7 有彩色失真
Y＝0.3X08＋0.59X0309+0.11X0.7=0.5 不变
2、色差信号的波形
ER-Y
EB-Y
EG-Y
白黄青绿紫红兰黑
1
0
1
0
1
0
1 0 10 10 10
1
0.89
0.7 0.59 0.41
0.3
0.11
0.59 0.7
0
0 0.11
180° －90°
NTSC行 CbN
V
CbVN
平均相位 135°
平均相位 －135°
CbU
135° U
－135°
4.38μS 12μS
彩色电视机原理
在表中，黄、青、绿、紫、红、蓝都超过了黑白电平，其中黄色电平最高为 1. 79,超过了 79% ， 从表中可看出，标准彩条视频信号的电平范围大大超过了黑白电视所规定的范围。 否则会产生过调制，严重影响图像质量，因此，需设法压缩彩条视频信号电平。 依黑白电视标准电平变化范围在 0～1 之间，若照正极性来说，黑电平为 0、白电平为 1。 为了达到兼容目的，彩色视频信号不应过分超过黑白电视信号动态范围， 幻灯片 13 实践证明，在彩条信号的最大电平和最小电平不超过黑白电平的±33％时，信号电平比较合 适。 色度信号压缩应在调制前进行，只要在两个色差信号前面分别乘上一个小于 1 的压缩系数 a、 b。 设 R 一 Y 压缩 a 倍，B 一 Y 压缩 b 倍。根据上述要求，求出 a、b 值，现用超量最多的黄色 和青色来确定 a、b。 幻灯片 14 当传送黄色时：
.
.
这样，任一色度信号既可以用 V、U 表示，也可以用 I、Q 表示，I、Q 信号波形如图所示。 与 I 轴正交的 Q 轴（与 B-Y 夹角 330）是人眼最不敏感的色轴，可以用 0～0. 5MHz 较窄的 频带传送。定量说，I, Q 正交轴与 V、U 正交轴有 330 夹角关系，如图 幻灯片 27
.
.
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
当传送青色时：
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
求得 a= 0.877， b=0.493。因此，压缩后的色差信号 V=0.877 (R-Y)，U=0. 493(B-Y）。 幻灯片 15 用压缩后的色差信号去调制副载波，这样彩色电视色度信号表示式为:
.
.
这样，任一色度信号既可以用 V、U 表示，也可以用 I、Q 表示，I、Q 信号波形如图所示。 与 I 轴正交的 Q 轴（与 B-Y 夹角 330）是人眼最不敏感的色轴，可以用 0～0. 5MHz 较窄的 频带传送。定量说，I, Q 正交轴与 V、U 正交轴有 330 夹角关系，如图 幻灯片 27
.
.
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
当传送青色时：
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
求得 a= 0.877， b=0.493。因此，压缩后的色差信号 V=0.877 (R-Y)，U=0. 493(B-Y）。 幻灯片 15 用压缩后的色差信号去调制副载波，这样彩色电视色度信号表示式为:
第1章电视机ppt课件
为了达到兼容的要求，各种彩色电视制式在处理信号上有很多相似之处，
其共同点为：
• 都传送一个亮度信号Y和两个色差信号R－Y与B－Y。
• 为了实现兼容，要对两色差信号信号叠加，合成彩色电
视信号。
1．亮度信号
根据三基色原理可知，由红(R)、绿(G)、蓝(B)三基色按一定的比例混合，
在目前所用的电视制式中，将图像分解成575×766≈44万个像素。 图1-3 传真照片的像素
2．光电转换 光电转换由摄像机来完成，摄像机的关键部件是“摄像管”，其作用
是将图像的光信号转变成相应的电信号。摄像管的种类很多，但主要结构 和工作原理大致相似，其原理示意图如图1-4所示。摄像管内电子枪发射出 的一束电子射线投射到光电靶上，该电子射线叫做电子束。
图1－11 色度信号的频谱图
（3）频谱间置 由于亮度信号与色度信号的频谱不连续性并且具有相等的间隔，因此，
可以将色度信号与亮度信号的频谱相互错开使其相加，则可在不增加带宽的 前提下同时传送亮度信号和色度信号两个信息。
为了实现频谱间置，在无线电技术中采用了“移频”技术，即将色度信 号的频谱向高端移动，移到亮度信号频谱的间隙中间，再与亮度信号相加， 具体方法是：选择一个“副载波”，使副载波频率落在亮度信号频谱的间隙 中间，再将色差信号调制在该副载波上以后与亮度信号叠加。如图1－12所 示。
第二节 黑白电视信号 一、光电转换与图像信号
1、图像的分解 如图1-3所示是报纸上的一幅黑白传真 照片，用放大镜观察，会发现整幅照片 是由很多深浅不同的小光点组成，光点 的深浅代表该点图像的亮度信息。我们 把组成图像明暗不同的小光点称为像素， 像素是组成图像的基本单元。
通过对传真照片的比较可看出：单 位面积上的像素越多，它所提供的细节 越丰富，层次越多， 看起来越清晰，反 之越粗糙。
PAL彩色全电视信号以及彩电基本基本原理
频信号幅度为0V。对已调信号，当
载波幅度为0％处，相对视频信号幅
度为1.36V，而载波幅度为100％处
(即同步顶)，其相对视频信号的幅度
应为-0.43V。显然，蓝条和红条不但
超过了黑色电平，而且超过了同步头
电平，这将破坏同步，使重现图像不
稳。
P于幅度过大， 低于白色电平，以至于小于 零，这将会使发射机产生过 调制；不但会使重现图像严 重失真，而且还会造成伴音 中断。因为电视接收机中， 第二伴音中频是靠图像中频 和伴音中频差拍产生的，过 调制将使图像载波有时为0， 当然这是不能允许的。
PAL彩色全电视信号以及彩电基本 基本原理
5.1.2 标准彩条的亮度与色度信号波形
一、彩条信号的数据计算 Y = 0.31R + 0.59G + 0.11B
二、标准彩条的亮度与色度信号的波形
PAL彩色全电视信号以及彩电基本 基本原理
5.1.3 彩条图形的色度信号波形特点与矢量
一、彩条色度信号的矢量
负极性信号
PAL彩色全电视信号以及彩电基本 基本原理
电视标准规定，同步信号幅度最高
(100％) ，以其值为参考。黑白电视
中，黑色电平为75％，白色电平为10
％。在彩电中，黑色电平为76％，白
色电平为20％。按照这一规定，图2-
11(c)中，图像载波幅度20％处为白
电平，相对视频信号幅度为1V；图
像信号幅度76％处为黑电平，相对视
“100％幅度、100％饱和度”彩条， 100/100
如最大值为1，最小值为0.05， 则为95/100
PAL彩色全电视信号以及彩电基本 基本原理
2、四数码命名法的彩条信号 第一个数码表示白条中三基色信号的最大值 第二个数码表示黑条中三基色信号的最小值 第三个数码表示各彩条中三基色信号的最大值 第四个数码表示各彩条中三基色信号的最小值 例如：100/0/75/0 注意：同样的彩条，校正前后三基色电平波形不同
彩色电视的基本原理
彩色电视的基本原理
彩色电视的基本原理是利用三基色原理来显示彩色影像。
彩色电视通过屏幕上的小点阵（像素）来展示影像，每个像素点由三种原色的发光二极管（LED）或荧光物质构成，包括红（R）、绿（G）和蓝（B）三个基色。
在图像显示时，电视接收到的信号会分解成三个基色的亮度值，即每个像素点中R、G、B三个颜色的亮度大小。
然后，电视
会根据这些亮度值来激活相应的LED或调节荧光物质的亮度，从而实现各种颜色的表现。
为了显示不同的颜色，彩色电视还需考虑色彩混合问题。
一般情况下，不同的颜色可以通过调节不同基色的亮度值来混合得到，从而呈现出更多的色彩变化。
此外，彩色电视还需要考虑图像的刷新率和分辨率。
刷新率决定了图像的流畅度，高刷新率能够产生更平滑的画面；而分辨率则决定了画面的清晰度，较高的分辨率可以展示更多细节。
综上所述，彩色电视的基本原理是利用三基色原理和色彩混合来实现对彩色影像的显示。
通过控制不同基色的亮度值，彩色电视能够呈现出丰富多样的色彩。
PAL制彩色全电视信号和彩色电视机的基本原理
PAL制彩色全电视信号和彩色电视机的基本原理彩色电视是利用PAL制彩色电视信号传输和彩色电视机接收的。
PAL制彩色电视信号是一种通过电视信号传输颜色信息的系统。
PAL是Phase Alternating Line（相位交替线）的简称，也是一种调制方式。
它的基本原理是在黑白电视信号的基础上，增加了颜色信息的传输。
在PAL制彩色电视信号中，Y信号代表亮度（黑白信号），U和V信号代表色度（颜色信号）。
在信号传输过程中，亮度信号和色度信号之间会进行编码和解码，以实现彩色图像的传输。
彩色电视机是接收和显示彩色电视信号的设备。
它的基本原理是通过电子束在电视屏幕上扫描并激发荧光物质发光，从而显示出彩色图像。
彩色电视机主要包含三个基本部件：电子枪、蓝色荧光物质和彩色控制电路。
电子枪是彩色电视机中的主要部件，它通过发射电子束的方式，在电视屏幕上进行扫描。
电子束扫描过程中，通过调节电子束的强度和位置，来控制屏幕上的亮度和颜色。
彩色电视机的屏幕上涂有红、绿、蓝三种荧光物质。
这些荧光物质在被电子束激发时会发出红、绿、蓝三种颜色的光。
通过调节电子束的强度和位置，使其扫描到特定的荧光物质上，就可以显示出相应的颜色。
彩色控制电路是彩色电视机中的另一个重要部件。
它负责接收和解码PAL制彩色电视信号，将亮度和颜色信息分别传送给电子枪和荧光物质，从而实现彩色图像的显示。
总结来说，PAL制彩色电视信号和彩色电视机的基本原理是通过信号传输和接收，以及屏幕扫描和颜色显示的方式，实现彩色图像的传输和显示。
这一原理的应用，使得人们可以享受到丰富多彩的电视节目和内容。
PAL制彩色电视信号和彩色电视机是彩色电视技术的关键组成部分。
在PAL制彩色电视信号传输中，Y、U、V信号分别代表亮度和色度信息，通过编码和解码的方式，将颜色信息嵌入到黑白电视信号中。
彩色电视机则通过电子束扫描和荧光物质的发光来显示彩色图像。
下面将从具体组成和工作原理两个方面进行详细介绍。
